MODE D'EMPLOI H-10384 Uline

Pour le français, consulter les page 7-9.

TOOLS NEEDED

Drill

1/2" Diameter Masonry Drill Bit

17 mm Wrench Pliers Eye Protection

Mèche à maçonnerie de 1/2 po de diamètre

Clé de 17 mm Pince

1-800-295-5510

uline.ca

Lunettes de sécurité

Barre supérieure x 1 Barre inférieure x 1

Montant x 2

Goupille fendue x 4Écrou frebléor x 8 Boulon d'ancrage x 6Rondelle x 6Écrou x 6

MONTAGE

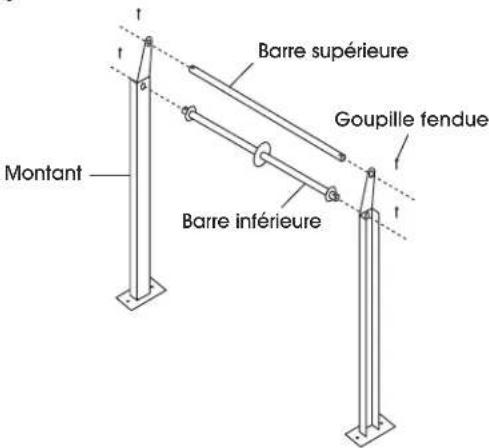

1. Glissez les extrémités des barres supérieure et inférieure dans les montants. Insérez les goupilles fendues dans les trous situés sur les extrémités des barres. (Voir Figure 1)

Figure 1

Barre supérieure Goupille fendue Montant Barre inférieure

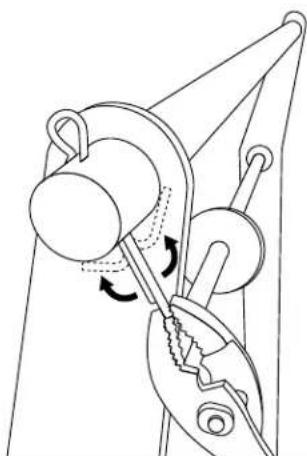

1. Recourbez la tige des goupilles fendues autour des extrémités des barres en vous servant de la pince. (Voir Figure 2)

Figure 2

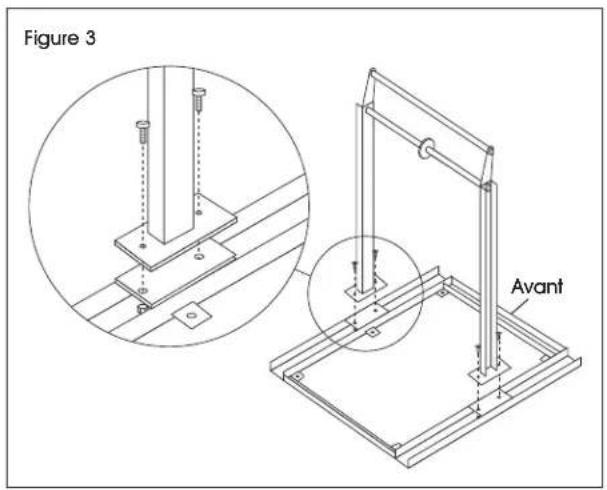

1. Alignez les plaques de fixation du montant sur les supports de fixation de la base. Fixez-les avec les boulons et les écrous freinés. Serrez fermement. (Voir Figure 3)

REMARQUE : L'avant de la base comprend une rainure. Assemblez les montants en les orientant vers l'avant de la base.

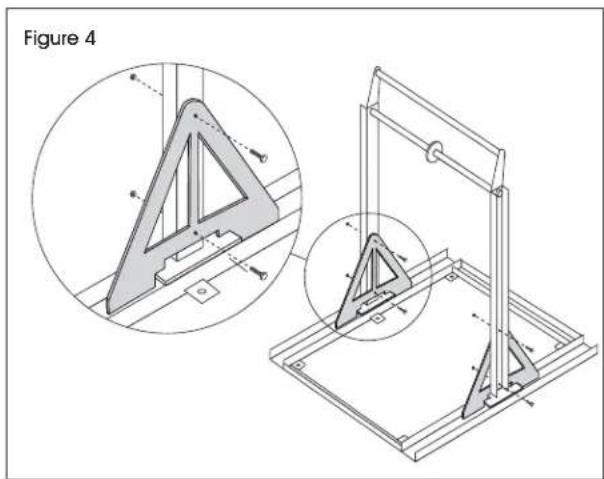

1. Fixez le support triangulaire sur la partie intérieure du montant avec deux boulons et deux écrous freinés. Répétez l'opération pour l'autre support triangulaire. (Voir Figure 4)

AVERTISSEMENT! Le support pour rallonges de fourche doit être correctement ancré au plancher avant d'être utilisé.

1. En vous servant des points de fixation de la base comme guide, marquez l'emplacement des trous à percer sur le plancher.

AVERTISSEMENT! Il est recommandé de porter des lunettes de sécurité pendant le perçage.

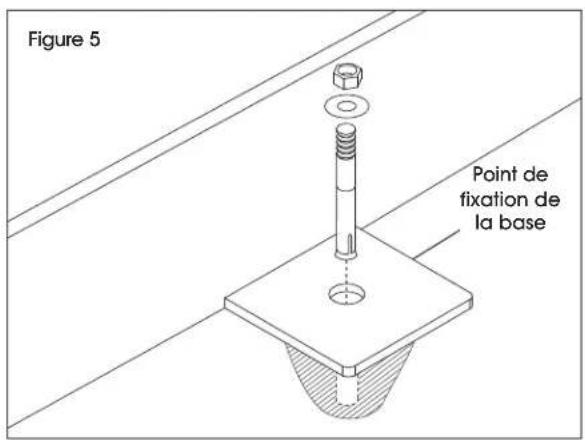

1. Percez un trou d'environ 3 po de profondeur dans le plancher avec une mèche à maçonnerie de 1/2 po de diamètre. (Voir Figure 5)

Figure 5 Point de fixation de la base

REMARQUE : Pour que l'ancrage fonctionne correctement, le diamètre du trou ne doit pas dépasser celui du boulon d'ancrage.

1. Retirez les débris et la poussière hors du trou. Insérez le boulon d'ancrage à travers la plaque de fixation, puis dans le trou.

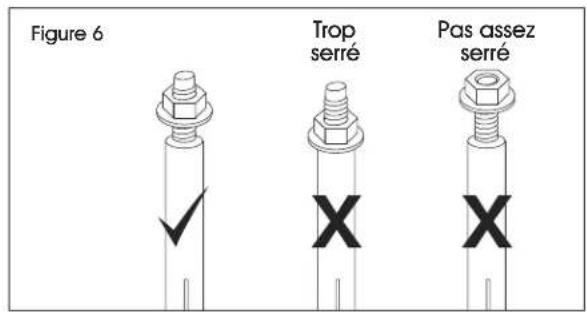

REMARQUE : Enfilez une rondelle et un écrou sur le boulon d'ancrage. L'écrou doit être vissé à mi-parcours, entre l'extrémité du boulon et le haut de la douille d'ancrage. (Voir Figure 6)

Figure 6 Trop serré Pas assez serré

ANCRAGE SUITE

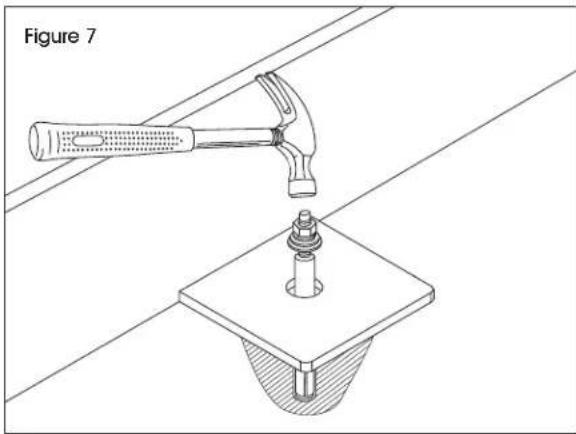

1. Enfoncez le boulon d'ancrage à l'aide d'un marteau, si nécessaire. Serrez l'écrou jusqu'à ce que le boulon d'ancrage soit fermement fixé. (Voir Figure 7)

1. Répétez l'opération pour les autres ancrages.
