Guía de Instalación Grifería de lavabo con orificios a 4"

Herramientas y materiales

Masilla de plomería

Cinta selladora de roscas

Llave ajustable

Sellador de tuberías

Pinzas

Gracias por elegir los productos de Kohler

Apreciamos su elección por la calidad de Kohler. Tome unos minutos para leer este manual antes de comenzar la instalación. En caso de problemas de instalación o de funcionamiento, no dude en contactarnos. Nuestros números de teléfono y nuestra página web se encuentran en el reverso de esta guía. Gracias nuevamente por escoger a Kohler.

Antes de comenzar

□ Cumpla con todos los códigos locales de plomería y de construcción.
□ Cierre el suministro principal de agua.
□ Revise atentamente las tuberías de alimentación y de desagüe para ver si están dañadas.
□ Para las instalaciones nuevas, monte la grifería y el desagüe en el lavabo antes de instalar el lavabo.
□ Kohler Co. se reserva el derecho de modificar el diseño de la grifería sin previo aviso, tal como se especifica en la lista de precios.

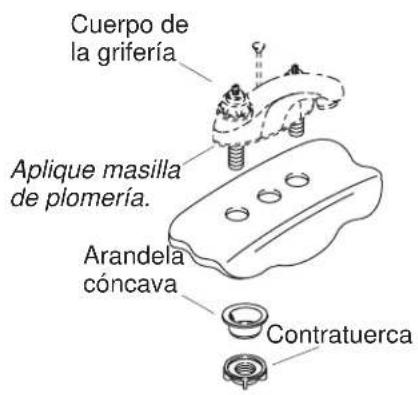

Cuerpo de la grifería Aplique masilla de plomería. Arandela cóncava Contratuerca

1. Instalación de la grifería

□ Limpie la superficie del lavabo para eliminar la grasa, aceite o residuos.
□ Aplique masilla de plomería u otro sellador en la parte inferior del empaque según las instrucciones del fabricante.
Coloque el empaque en la grifería con el lado de sellado en la dirección opuesta al cuerpo de la grifería.
□ Inserte la grifería a través de los orificios del lavabo.
□ Compruebe la alineación de la grifería y apriete con cuidado las tuercas hasta que queden fijas. No apriete con una llave.
□ Elimine el exceso de sellador.

2. Elija el tipo de desagüe

• Consulte las ilustraciones de arriba para determinar el estilo de desagüe incluido con su grifería.
  □ Siga las instrucciones del estilo de su desagüe.

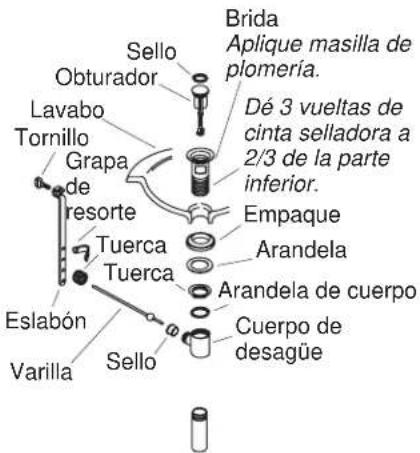

Brida Aplique masilla de plomería. Sello Obturador Lavabo Tornillo Grapa de resorte Tuerca Tuerca Eslabón Varilla Sello Dé 3 vueltas de cinta selladora a 2/3 de la parte inferior. Empaque Arandela Arandela de cuerpo Cuerpo de desagüe

3. Instalación del desagüe - Estilo A

□ Retire el material protector de la brida.
□ Cubra dos tercios de la parte inferior de las roscas en la brida dando tres vueltas con cinta selladora.
□ Aplique una tira de masilla de plomería u otro sellador en la parte inferior de la brida, según las instrucciones del fabricante.
□ Inserte la brida en el orificio de desagüe del aparato sanitario.
□ Monte el empaque (con la parte cónica hacia arriba) y la arandela en la brida, y enrosque la tuerca en la brida parcialmente. No apriete la tuerca completamente en este momento.
□ Instale la arandela del cuerpo y el cuerpo de desagüe con el orificio de sellado orientado hacia el dorso del aparato sanitario, y apriete bien la tuerca. Tenga cuidado de no rayar el acabado.
□ Elimine el exceso de masilla de plomería o sellador.
□ Introduzca el obturador en la brida.
□ Inserte el sello dentro del orificio de sellado en el cuerpo.

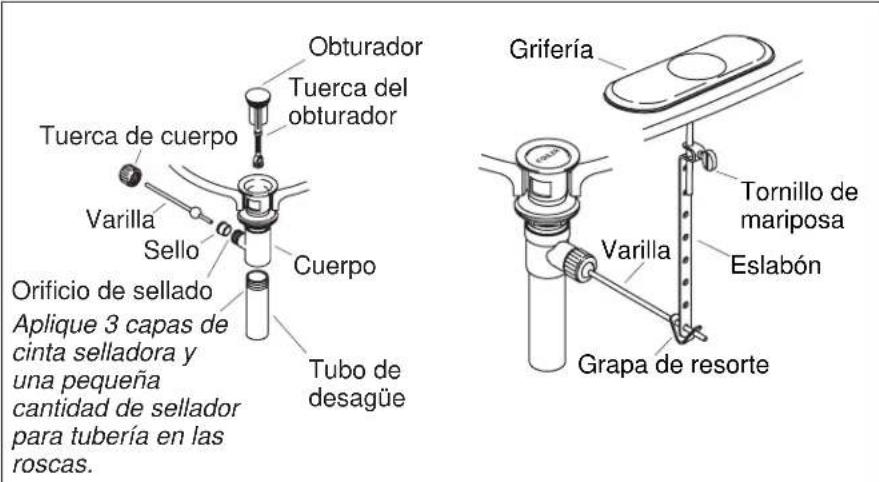

Obturador Tuerca del obturador Tuerca de cuerpo Varilla Sello Orificio de sellado Aplique 3 capas de cinta selladora y una pequeña cantidad de sellador para tubería en las roscas. Cuerpo Tubo de desagüe Grifería Tornillo de mariposa Eslabón Varilla Grapa de resorte

4. Termine la instalación del desagüe - Estilo A

□ En las instalaciones normales, inserte el extremo corto de la varilla en el orificio de sellado del cuerpo y por debajo del obturador. Cuando realice instalaciones resistentes al vandalismo, inserte la varilla a través del orificio en el obturador. Fije con la tuerca del cuerpo.
Retire y ajuste el obturador de manera que se levante aproximadamente 3/8" (1 cm) al abrirse. Para ajustarlo, afloje la tuerca del obturador y acorte o extienda el obturador cuanto sea necesario. Apriete la tuerca del obturador.
□ Dé tres vueltas a las roscas del tubo de desagüe con cinta selladora y aplique una pequeña cantidad de sellador para tuberías a las roscas.
□ Enrosque el tubo de desagüe en el cuerpo y apriételo bien.
□ Deslice un extremo de la grapa por la varilla. Deslice el eslabón por la varilla con el tornillo de mariposa orientado hacia la parte posterior del aparato sanitario.
□ Apriete el otro extremo de la grapa, alineando el orificio con la varilla.
□ Mueva el eslabón a la posición correcta, apretando la grapa con los dedos y deslizándolo por la varilla.
□ Inserte la varilla del tirador en el orificio de la grifería, y luego en el orificio del eslabón.

Termine la instalación del desagüe - Estilo A (cont.)

□ Apriete el tornillo de mariposa en el eslabón de manera que la perilla del tirador de desagüe sobresalga por el orificio del tirador de desagüe.

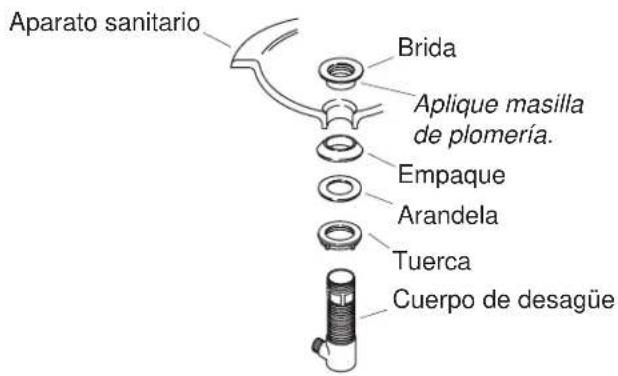

Aparato sanitario Brida Aplique masilla de plomería. Empaque Arandela Tuerca Cuerpo de desagüe

5. Instalación del desagüe - Estilo B

□ Retire la cubierta protectora de la brida.
□ Aplique una tira de masilla de plomería u otro sellador en la parte inferior de la brida, según las instrucciones del fabricante.
□ Monte la tuerca, la arandela plana y el empaque cónico (con la parte cónica hacia arriba) por completo en el cuerpo.
- Inserte el cuerpo de desagüe en el orificio de desagüe por la parte inferior del aparato sanitario.
□ Apriete bien la brida en el cuerpo de desagüe con la mano por la parte superior del aparato sanitario.
□ Asegúrese de que el orificio de sellado del cuerpo de desagüe esté orientado hacia el dorso del aparato sanitario y apriete bien la tuerca.
□ Elimine el exceso de masilla de plomería o sellador.

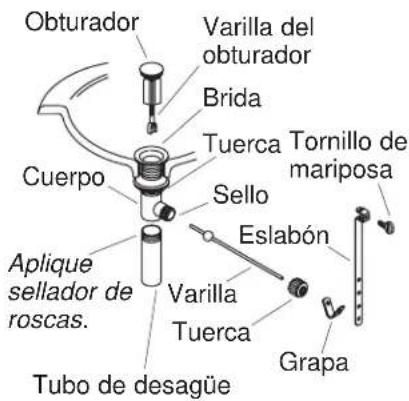

Obturador Varilla del obturador Brida Tuerca Tornillo de mariposa Cuerpo Sello Eslabón Aplique sellador de roscas. Varilla Tuerca Tubo de desagüe Grapa

6. Termine la instalación del desagüe - Estilo B

□ Empuje el sello dentro del orificio de sellado en el cuerpo.
□ Introduzca el obturador en la brida.
□ En las instalaciones normales, inserte el extremo corto de la varilla en el orificio de sellado del cuerpo y por debajo del obturador. Cuando realice instalaciones resistentes al vandalismo, inserte la varilla a través del orificio en el obturador. Apriete la tuerca del cuerpo a mano.
Retire y ajuste el obturador cuanto sea necesario, de manera que se levante aproximadamente 3/8" (1 cm) al abrirse. Para ajustarlo, gire la varilla roscada del obturador hacia dentro o fuera según sea necesario. Vuelva a apretar la tuerca del obturador.
□ Aplique cinta selladora de roscas a las roscas del tubo de desagüe y enrosque el tubo de desagüe en el cuerpo. Apriete bien el tubo de desagüe.
□ Deslice un extremo de la grapa por la varilla. Deslice el eslabón por la varilla con el tornillo de mariposa orientado hacia la parte posterior del aparato sanitario.
□ Apriete el otro extremo de la grapa, alineando el orificio con la varilla. Mueva el eslabón a la posición correcta, apretando la grapa con los dedos y deslizándolo por la varilla.
□ Inserte la varilla del tirador en el orificio de la grifería, y luego en el orificio del eslabón.

Termine la instalación del desagüe - Estilo B (cont.)

□ Apriete el tornillo de mariposa en el eslabón de manera que la perilla del tirador de desagüe sobresalga 1/2" (1,3 cm) por el orificio del tirador de desagüe.

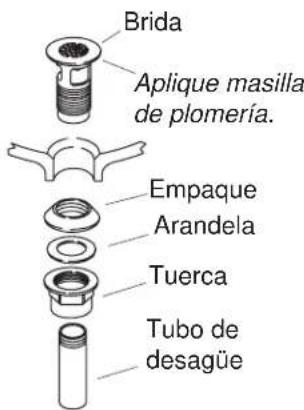

Brida Aplique masilla de plomería. Empaque Arandela Tuerca Tubo de desagüe

7. Instalación del desagüe de rejilla

□ Aplique una tira de masilla de plomería u otro sellador en la parte inferior de la brida, según las instrucciones del fabricante.
□ Inserte la brida en el orificio de desagüe del lavabo.
□ Monte el empaque (con el lado estrecho hacia arriba) y la arandela en la brida, y enrosque la tuerca en la brida. Apriete bien la tuerca con la mano.
□ Elimine el exceso de sellador.
□ Dé tres vueltas a las roscas del tubo de desagüe con cinta selladora y aplique una pequeña cantidad de sellador para tuberías a las roscas.
□ Enrosque y apriete bien el tubo de desagüe en el cuerpo.

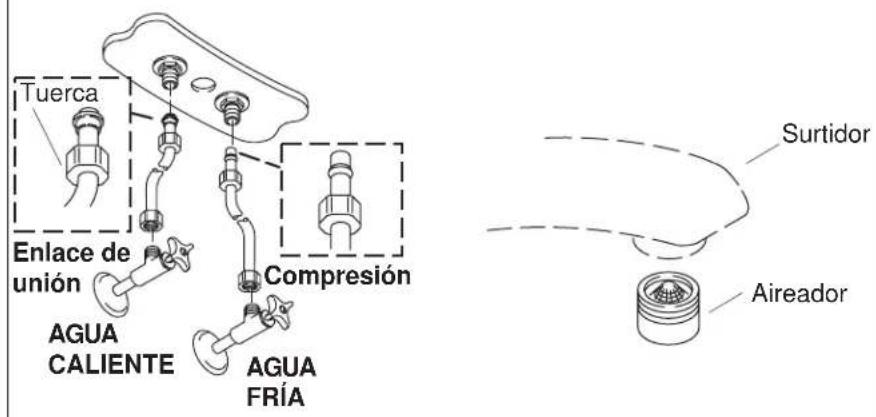

Tuerca Enlace de unión AGUA CALIENTE AGUA FRÍA Compresión Surtidor Aireador

8. Conexiones de suministro

□ Si el lavabo no está instalado, instálelo en este momento siguiendo las instrucciones del fabricante del lavabo. Deje suficiente espacio para que los tubos de suministro penetren en las llaves de paso. Corte los tubos de suministro de ser necesario.
□ Conecte los tubos flexibles de suministro a las llaves de paso. (El lado izquierdo corresponde al agua caliente, y el derecho, al agua fría).
□ Apriete todas las conexiones.

9. Verificación de la instalación

□ Conecte el sifón tipo P.
□ Asegúrese de que todas las conexiones estén apretadas.
□ Gire el aireador hacia la izquierda para quitarlo.
□ Abra el desagüe.
□ Abra el suministro de agua principal y verifique que no haya fugas. Repare según sea necesario.
□ Abra las válvulas del agua fría y caliente, y deje que el agua fluya durante un minuto para eliminar los residuos. Verifique que no haya fugas. Cierre las llaves de paso.
□ Limpie el aireador y vuelva a instalarlo.
