MANUAL DE USUARIO H-11973 Uline

HERRAMIENTAS NECESARIAS

Cinta de Medir

Llave Ajustable

Desarmador de Cruz

PunzónLápiz

Lentes de Seguridad

Taladro

Brocas #7 y 1/4-20 (para metal)

Broca de 3/16" (para metal)

Tuercas de 9/32" y 3/8" (opción de tuerca y perno)

Llave Hexagonal de 1/8" (incluida)

PARTES

1 Cierrapuertas

1 Tapa de Piñón

1 Ensamble del Brazo

1 Tornillo del Piñón del Brazo Principal

1 Soporte de Brazo Paralelo

8 Tornillos Autoperforantes de Cabeza Plana Ovalada 1/4-14 x 1½" (para armazones de madera/metal)

8 Tornillos de Máquina de Cabeza Plana Ovalada 1/4-20 x 3/4" (para armazones de metal)

2 Tornillos de Máquina de Cabeza Redonda 1/4-20 x 1/2" (para todos los armazones)

2 Tornillos Autoperforantes de Cabeza Redonda 1/4-14 x 1¼" (para armazones de madera/metal)

SEGURIDAD

¡PRECAUCIÓN! Un cierrapuertas instalado o ajustado de forma incorrecta puede causar daños a la propiedad o lesiones personales. Siga estas instrucciones para evitar la posibilidad de instalarlo o ajustarlo de forma inadecuada.

• Las puertas se deben montar en bisagras de balero de bola o antifricción.

• Se recomienda un tope para puerta separado.

• Siempre consulte el fabricante de la puerta/marco para confirmar la compatibilidad.

• La puerta y el marco deben estar debidamente reforzados.
• Ajuste la velocidad de cerrado entre 3 y 7 segundos de 90^ a 0^ .
• No instale el cierrapuertas en el lado expuesto (al exterior).

INSTALACIÓN

INSTALACIÓN POR EL LADO PARA JALAR

NOTA: Se muestra la instalación en lado derecho.

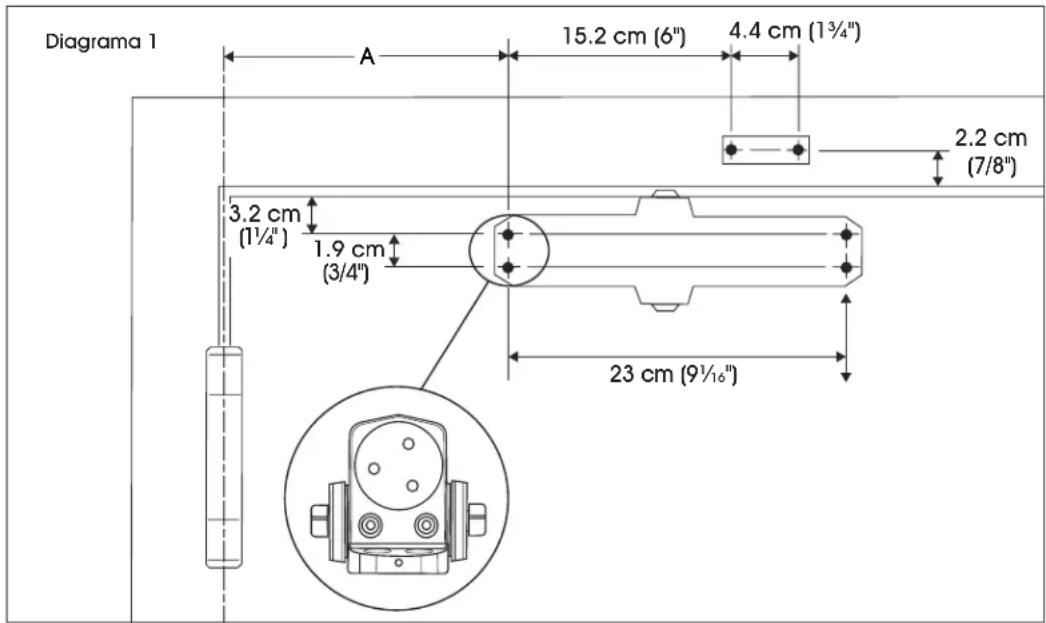

1. Marque los orificios en las ubicaciones indicadas de la puerta y marco. (Vea Diagrama 1)

APERTURA DIMENSIÓN A

A 100° 17.8 cm (7")

101° – 120° 15.2 cm (6")

*121° – 180° 8.9 cm (3 12 "

*Si lo permiten las condiciones de la puerta/pared/tornillería/marco.

Diagrama 1 A 15.2 cm (6") 4.4 cm (1¾") 3.2 cm (1½") 1.9 cm (3/4") 23 cm (9½₁₆") 2.2 cm (7/8")

CONTINUACIÓN DE INSTALACIÓN

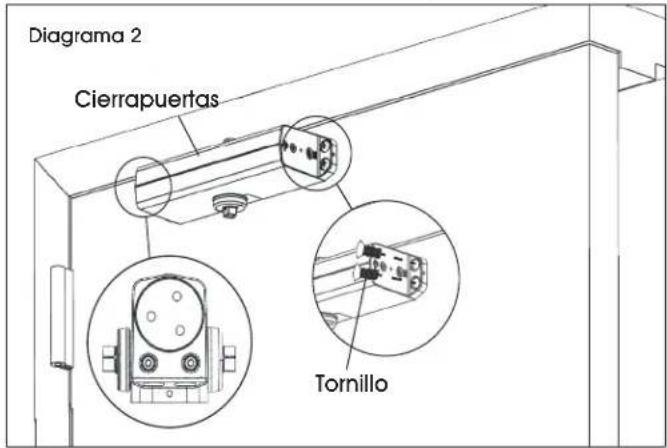

1. Instale el cierrapuertas a la puerta utilizando cuatro tornillos autoperforantes de cabeza plana ovalada de 1/4-14 x 1½" o tornillos de máquina de cabeza plana ovalada de 1/4-20 x 3/4". (Vea Diagrama 2)

Diagrama 2 Cierrapuertas Tornillo

NOTA: Vea las "Herramientas Necesarias" en la página 10 para tornillería de instalación adecuada.

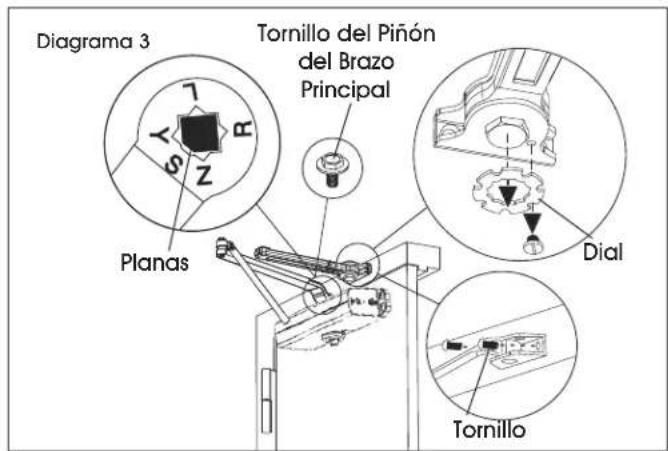

1. Retire el dial del brazo de retención abierta e instale los otros brazos separados utilizando cuatro tornillos autoperforantes de cabeza plana ovalada de 1/4-14 x 1½" o tornillos de máquina de cabeza plana ovalada de 1/4-20 x 3/4". (Vea Diagrama 3)

Diagrama 3 Tornillo del Piñón del Brazo Principal Planas Dial Tornillo

¡PRECAUCIÓN! El dial debe apuntar hacia abajo para instalaciones a la izquierda y a la derecha.

NOTA: Para instalarlo a la izquierda o derecha, posicione el piñón con el plano en el punto S.

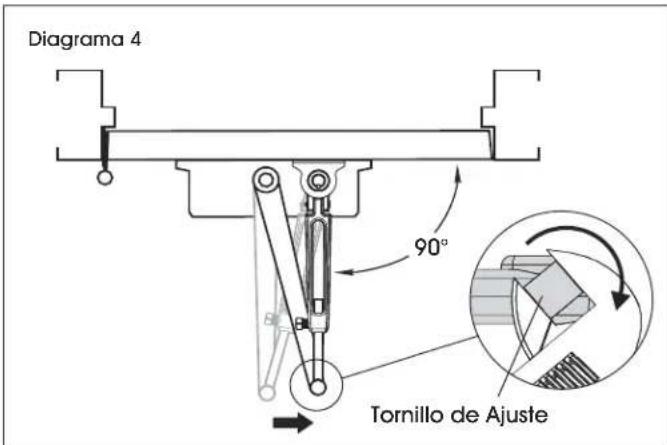

1. Conecte los brazos, precargue resorte y apriete el tornillo de ajuste. (Vea Diagrama 4)

ilIMPORTANTE! El brazo giratorio precarga la resistencia del resorte del cierrapuertas. Gire el codo hasta que el brazo de retención abierta esté perpendicular al marco.

Diagrama 4 90° Tornillo de Ajuste

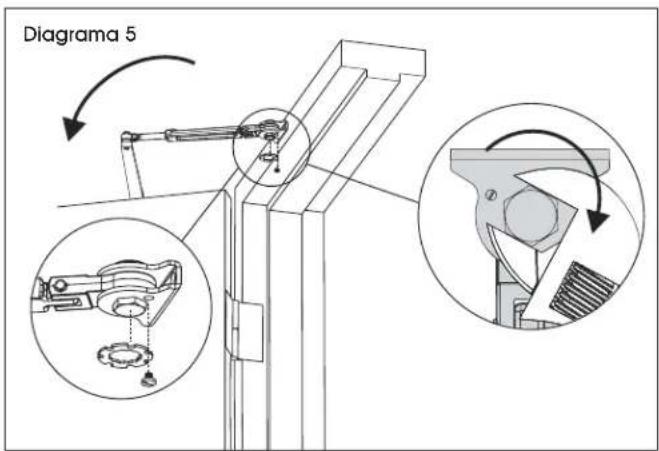

1. Fije el brazo de retención, luego reemplace el dial. (Vea Diagrama 5)

NOTA: Mantenga la puerta abierta en posición hasta que el tornillo del dial asegure el dial.

Diagrama 5

1. La instalación está completa. Proceda a la página 18 para ajustes del cierrapuertas e instalación de la tapa decorativa.

CONTINUACIÓN DE INSTALACIÓN

INSTALACIÓN EN MARCO SUPERIOR

NOTA: Se muestra la instalación en lado derecho.

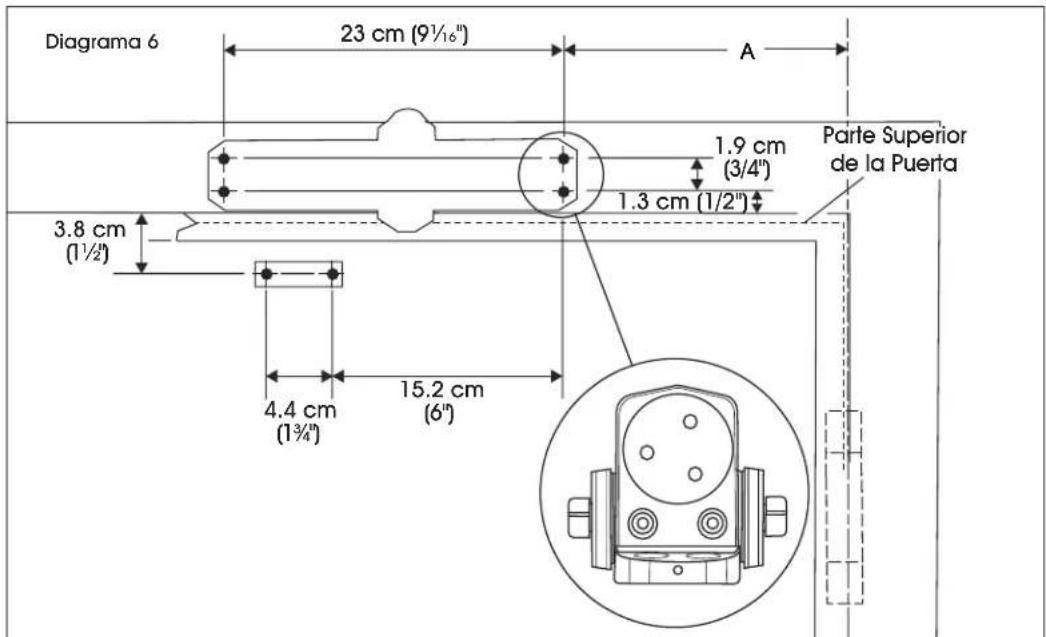

1. Marque los orificios en las ubicaciones indicadas de la puerta y marco. (Vea Diagrama 6)

ABERTURA DIMENSIÓN A

A 100° 19 cm (7 12 ")

101°-120° 15.2 cm (6")

*121°-18 0° 8.9 cm (3 12 ")

*Si lo permiten las condiciones de la puerta/pared/tornillería/marco.

Diagrama 6 23 cm (9½") A 1.9 cm (3/4") 1.3 cm (1/2") 3.8 cm (1½) 4.4 cm (1¾") 15.2 cm (6") Parte Superior de la Puerta

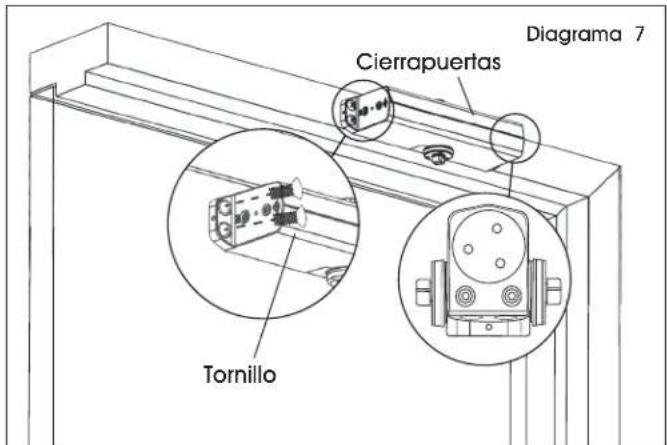

1. Instale el cierrapuertas a la puerta utilizando cuatro tornillos autoperforantes de cabeza plana ovalada o tornillos de máquina de cabeza plana ovalada de 1/4-14 x 1½" (Vea Diagrama 7)

Cierrapuertas Diagrama 7 Tornillo

NOTA: Vea las "Herramientas Necesarias" en la página 10 para tornillería de instalación adecuada.

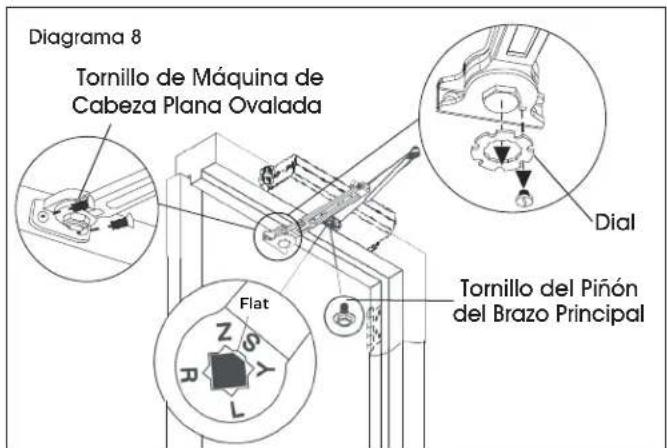

1. Retire el dial del brazo de retención abierta e instale los brazos separados utilizando dos tornillos de máquina de cabeza plana ovalada 1/4-20 x 3/4". (Vea Diagrama 8)

Diagrama 8 Tornillo de Máquina de Cabeza Plana Ovalada Dial Flat Tornillo del Piñón del Brazo Principal

¡PRECAUCIÓN! El dial debe apuntar hacia abajo para instalaciones a la izquierda y a la derecha.

NOTA: Para instalarlo a la izquierda o derecha, posicione el piñón con el plano en el punto S.

CONTINUACIÓN DE INSTALACIÓN

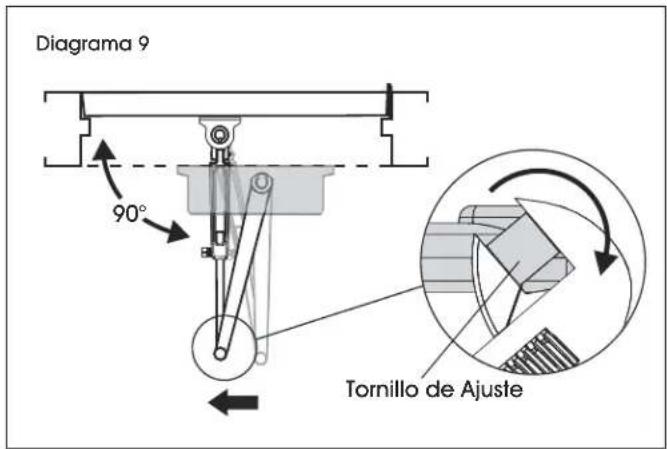

1. Conecte los brazos, precargue resorte y apriete el tornillo de ajuste. (Vea Diagrama 9)

ilIMPORTANTE! El brazo giratorio precarga la resistencia del resorte del cierrapuertas. Gire el codo hasta que el brazo de retención abierta esté perpendicular al marco.

Diagrama 9 90° Tornillo de Ajuste

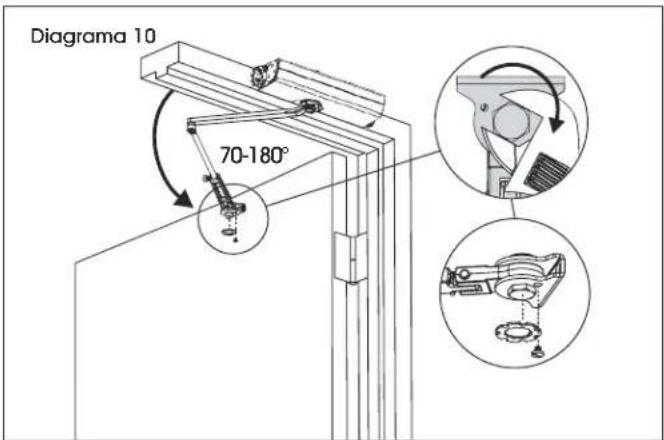

1. Fije el brazo de retención, luego reemplace el dial. (Vea Diagrama 10)

NOTA: Mantenga la puerta abierta en posición hasta que el tornillo del dial asegure el dial. (Vea Diagrama 10)

Diagrama 10 70-180°

1. La instalación está completa. Proceda a la página 18 para ajustes del cierrapuertas e instalación de la tapa decorativa.

CONTINUACIÓN DE INSTALACIÓN

INSTALACIÓN DEL BRAZO PARALELO

NOTA: Se muestra la instalación en lado derecho.

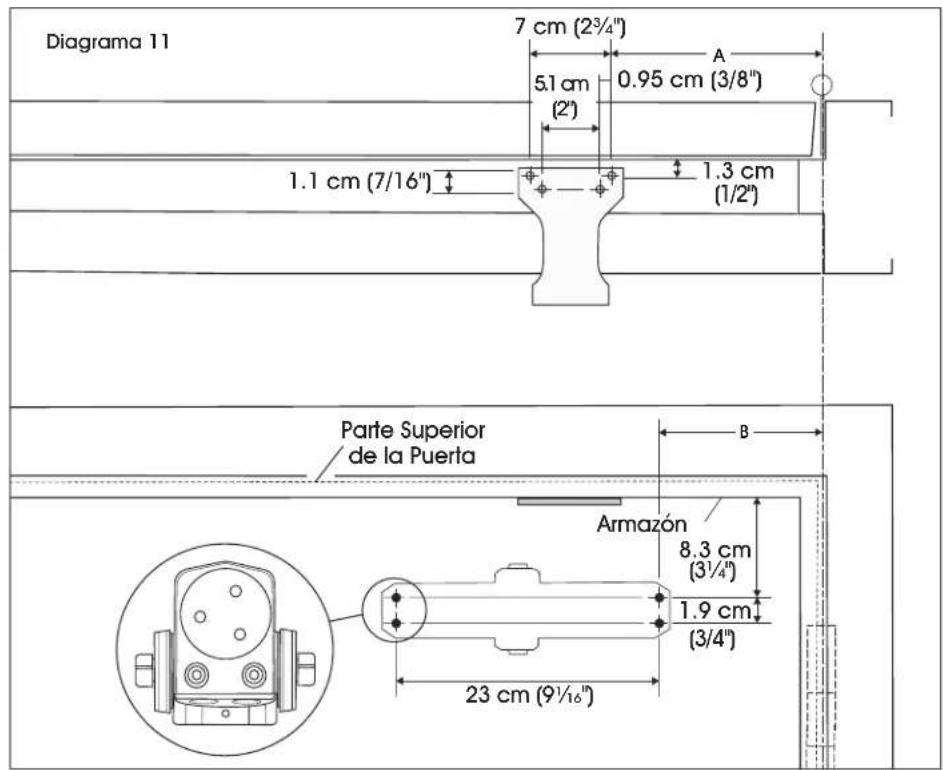

1. Marque los orificios en las ubicaciones indicadas de la puerta y marco. (Vea Diagrama 11)

ABERTURA DIMENSIÓN A DIMENSIÓN B

A 100° 23.5 cm (9 14 ") 19.4 cm (7 58 ")

101°-130° 19.7 cm (7 34 ") 15.6 cm (6 18 ")

*131°-180° 14.6 cm (5 34 ") 10.5 cm (4 18 ")

*Si lo permiten las condiciones de la puerta/pared/tornillería/marco.

Diagrama 11 7 cm (23/4") 5.1 cm (2') 0.95 cm (3/8") 1.1 cm (7/16") 1.3 cm (1/2") B Parte Superior de la Puerta Armazón 8.3 cm (31/4") 1.9 cm (3/4") 23 cm (91/16") A

1. Cierre el pestillo y barra las válvulas utilizando la llave hexagonal incluida. (Vea Diagrama 12)

Diagrama 12

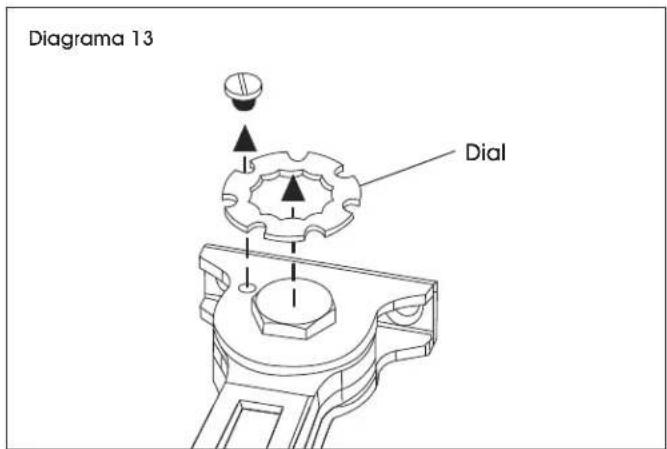

1. Retire el dial del brazo de retención abierta. (Vea Diagrama 13)

Diagrama 13 Dial

CONTINUACIÓN DE INSTALACIÓN

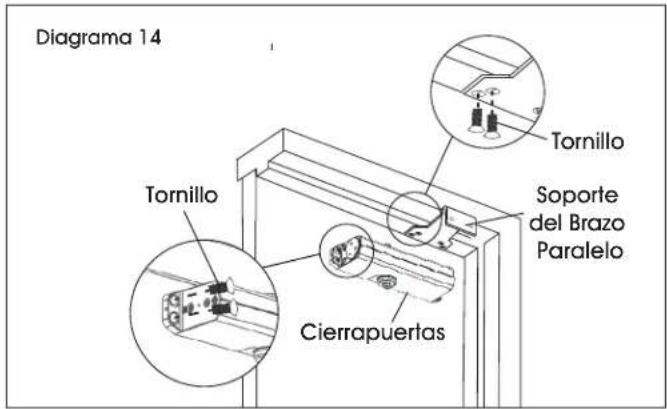

1. Instale el soporte de brazo paralelo y instale el cierrapuertas al marco utilizando ocho tornillos autoperforantes de cabeza plana ovalada de 1/4-14 x 1½" o tornillos de máquina de cabeza plana ovalada de 1/4-20 x 3/4". (Vea Diagrama 14)

NOTA: Vea las "Herramientas Necesarias" en la página 10 para tomillería de instalación adecuada.

Diagrama 14 Tornillo Soporte del Brazo Paralelo Tornillo Cierra puertas

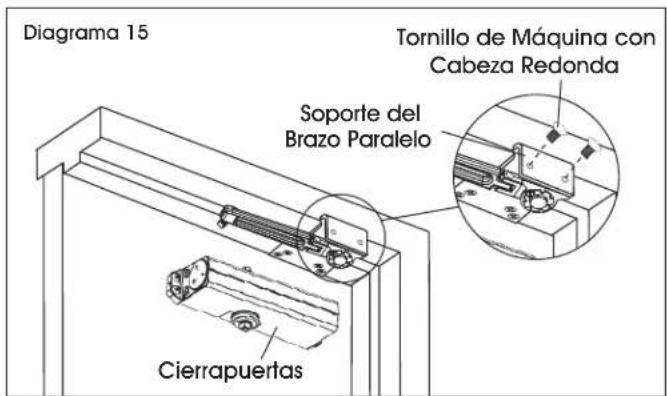

1. Instale el brazo de retención abierta al soporte utilizando dos tornillos de máquina de cabeza redonda de 1/4-20 x 1/2". (Vea Diagrama 15)

¡PRECAUCIÓN! El dial debe apuntar hacia abajo para instalaciones a la izquierda y a la derecha.

Diagrama 15 Tornillo de Máquina con Cabeza Redonda Soporte del Brazo Paralelo Cierrapuertas

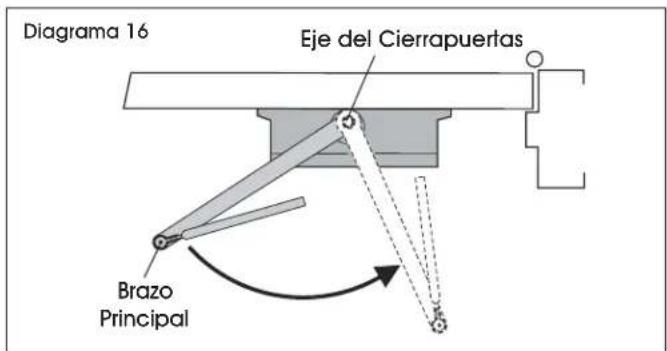

1. Coloque el brazo principal en el eje del cierrapuertas y gire. (Vea Diagrama 16)

Diagrama 16 Eje del Cierrapuertas Brazo Principal

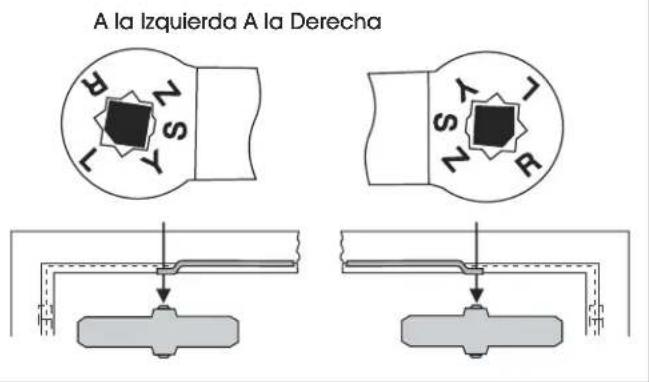

1. Retire el brazo y fijelo como se muestra. (Vea Diagrama 17)

NOTA: Para instalación a la derecha, posicione el plano en el punto R. Para instalación a la izquierda, posicione en el punto L.

Diagrama 17

A la Izquierda A la Derecha

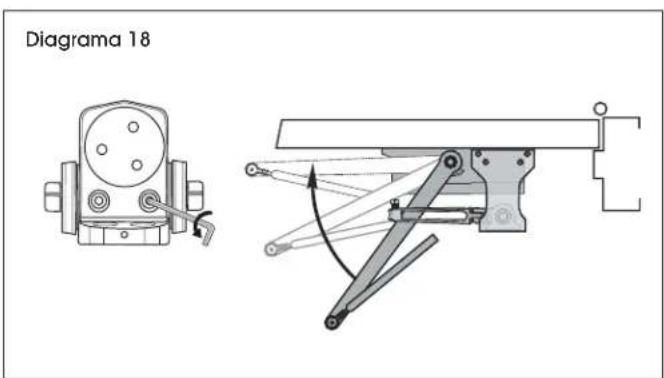

1. Abra el pestillo y barra las válvulas utilizando la llave hexagonal incluida. (Vea Diagrama 18)

NOTA: No abra las válvulas por completo. Las válvulas gotearán.

¡PRECAUCIÓN! Brazo bajo tensión. Mantenga los dedos alejados de la partes móviles.

Diagrama 18

CONTINUACIÓN DE INSTALACIÓN

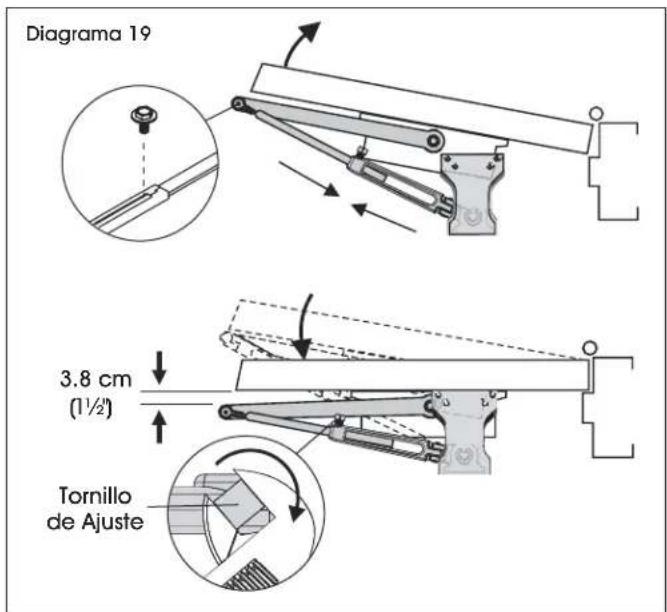

1. Conecte los brazos, precargue resorte y apriete el tornillo de ajuste. (Vea Diagrama 19)

NOTA: El brazo giratorio precarga la resistencia del resorte del cierrapuertas. A mano, gire el codo del brazo de modo que quede a 3.8 cm (1½") de la cara de la puerta.

Diagrama 19 3.8 cm (1½) Tornillo de Ajuste

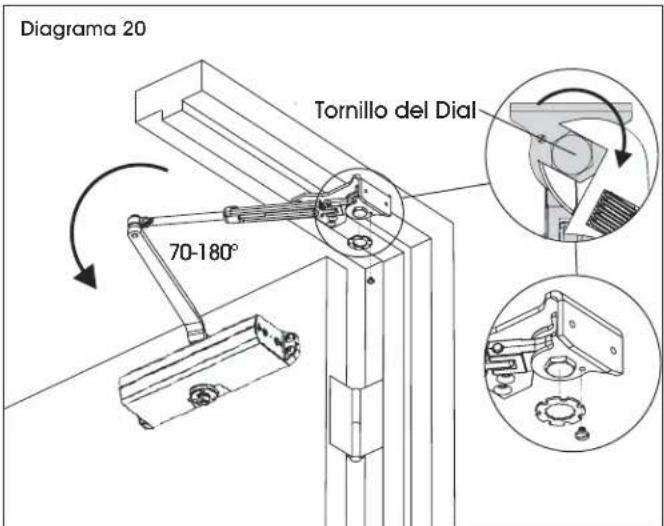

1. Fije el brazo de retención, luego reemplace el dial. (Vea Diagrama 20)

NOTA: Mantenga la puerta abierta en posición hasta que el tornillo del dial asegure el dial.

NOTA: Para instalación a la derecha, gire en el sentido de las manecillas del reloj para apretar. Para instalación a la izquierda, gire en el sentido contrario a las manecillas del reloj para apretar.

Diagrama 20 Tornillo del Dial 70-180°

1. La instalación está completa. Proceda a la página 18 para ajustes del cierrapuertas e instalación de la tapa decorativa.

CONTINUACIÓN DE INSTALACIÓN

AJUSTES DEL CIERRAPUERTAS

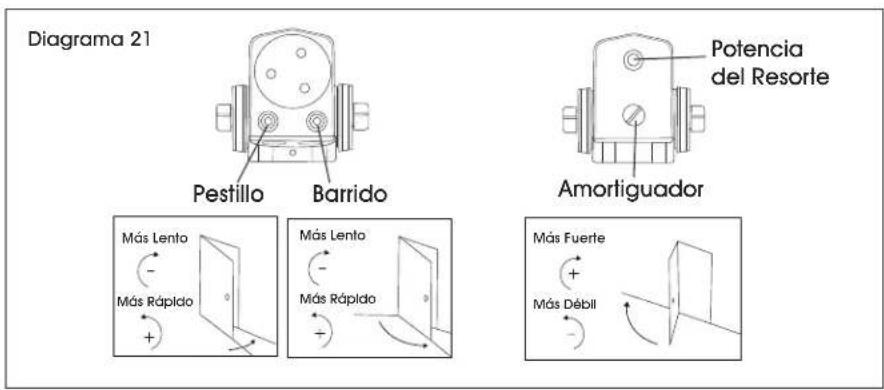

¡PRECAUCIÓN! Utilice la llave hexagonal proporcionada para girar válvulas, Nunca fuerce las válvulas fuera del cierrapuertas. Nunca cierre la válvula amortiguadora por completo. (Vea Diagrama 21)

NOTA: La puerta se debe abrir para ajustar la potencia de cierre del resorte. Consulte la tabla. No utilice taladro eléctrico. La garantía se anulará. (Vea Diagrama 21)

Diagrama 21 Pestillo Barrido Potencia del Resorte Amortiguador Más Lento Más Rápido Más Lento Más Rápido Más Fuerte Más Débil

POTENCIA DEL CIERRE DEL RESORTE		NÚMERO DE GIROS REQUERIDOS*(se envía precargado con 8 giros)
PUERTA	TIPO DE INSTALACIÓN	Tamaño Máximo de Puerta
		86 cm (34")	91 cm (36")	102 cm (40")	112 cm (44")	122 cm (48")
Interior	Marco Superior del Brazo Regular	2 4 6 10	12
	Brazo Paralelo	3	5	8	11	14
Exterior	Marco Superior del Brazo Regular	3	5	8	11	14
	Brazo Paralelo	5	8	11	16	19

*Máximo de 30 giros completos (360°) disponible.

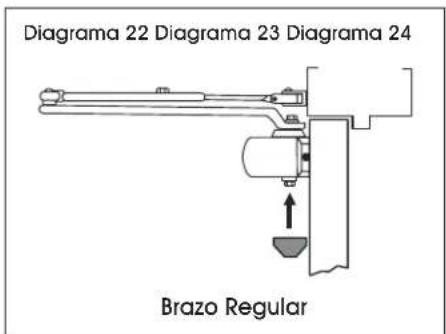

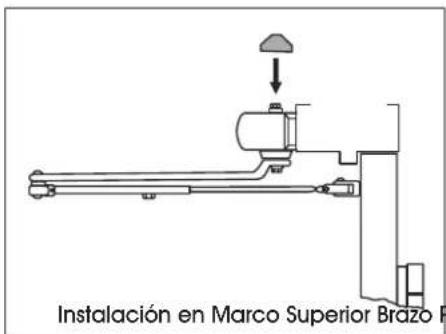

INSTALACIÓN DE LA TAPA DE PIÑÓN

NOTA: No apriete demasiado la tapa o los tornillos de cubierta. (Vea Diagramas 22-24)

Diagrama 22 Diagrama 23 Diagrama 24 Brazo Regular

Instalación en Marco Superior Brazo
