Finial K-610 - Grifo KOHLER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Grifo de lavabo
Marca	KOHLER
Modelo	Finial K-610
Categoría	Grifo
Material	Latón
Acabado	Cromado
Tipo de montaje	Sobre lavabo (para colocar)
Número de manijas	2 (agua caliente y fría)
Tipo de mando	Manijas separadas
Tipo de válvula	Cartucho cerámico
Caudal	1.5 GPM (5.7 L/min) a 60 psi
Peso	Aproximadamente 1.5 kg
Dimensiones (caño)	Altura: 15 cm, Alcance: 12 cm
Alimentación	Agua fría y caliente (conexión flexible 3/8 pulg)
Tipo de desagüe	Incluido (estilos A y B)
Funciones principales	Caño orientable, rompechorro extraíble, sistema antivandalismo posible
Mantenimiento y limpieza	Limpiar con un paño suave y jabón suave. Evitar abrasivos.
Seguridad	Respetar los códigos de fontanería locales; cortar el suministro de agua antes de la instalación.
Piezas de repuesto	Juntas, cartuchos, rompechorro, mangueras de alimentación
Reparabilidad	Cartucho reemplazable, juntas estándar disponibles
Garantía	Garantía limitada de por vida

Preguntas frecuentes - Finial K-610 KOHLER

¿Cómo instalar el caño del grifo Finial K-610?

Aplique masilla selladora debajo del caño, insértelo en el orificio central, luego deslice la arandela metálica y la tuerca sobre el vástago. Apriete firmemente con una llave, sin apretar demasiado. Para un lavabo de pared delgada, use la arandela abombada.

¿Cómo conectar las mangueras flexibles?

Enrosque una manguera flexible en cada cuerpo de válvula (izquierda para agua caliente, derecha para agua fría). Apriete firmemente con una llave. Luego conecte las mangueras al Te de alimentación sin usar masilla. Curve las mangueras para evitar enredos.

¿Qué tipo de desagüe se incluye?

El grifo se entrega con dos estilos de desagüe: estilo A (con brida, tapón y vástago) y estilo B (similar). Siga las instrucciones correspondientes al modelo recibido.

¿Cómo ajustar el vástago del desagüe?

Para el desagüe estilo A, inserte el extremo corto del vástago en el orificio de la junta debajo del tapón. Ajuste la longitud para que el tapón se eleve aproximadamente 1 cm en posición abierta. Use la tuerca del tapón para bloquear.

¿Qué hacer si el grifo gotea?

Verifique primero que todas las conexiones estén bien apretadas. Si la fuga persiste, puede provenir de los cartuchos o las juntas. Consulte el manual para reemplazar las piezas. Contacte a Kohler si es necesario.

¿Cómo limpiar el grifo?

Limpie con un paño suave y agua jabonosa. Evite limpiadores abrasivos o que contengan amoníaco, lejía o ácidos. Enjuague y seque para evitar manchas de agua.

¿Cómo quitar el rompechorro?

Gire el rompechorro hacia la izquierda (desenroscar) para retirarlo. Esto permite limpiar los residuos después de la instalación. Vuelva a colocarlo girando a la derecha.

¿El grifo es compatible con un lavabo de pared delgada?

Sí. Para lavabos de acero inoxidable o pared delgada, use la arandela abombada incluida al instalar el caño. Siga las instrucciones específicas en el manual.

¿Cuál es la garantía?

Kohler ofrece una garantía limitada de por vida en este grifo. Cubre defectos de materiales y fabricación. Las piezas de desgaste pueden reemplazarse sin costo. Conserve el comprobante de compra.

¿Dónde encontrar piezas de repuesto?

Las piezas de repuesto (juntas, cartuchos, mangueras) están disponibles en distribuidores autorizados Kohler o en el sitio web oficial. Use el número de modelo K-610 para identificar piezas compatibles.

MANUAL DE USUARIO Finial K-610 KOHLER

Los números de productos seguidos de

M corresponden a México (Ej. K-12345M)

Español, página "Español-1"

1010441-2-B

THE BOLD LOOK OF KOHLER®

Guía de Instalación Conjuntos de grifería para lavabo

Herramientas y materiales

Llave para tubo

Llave ajustable

Sierra para metales o cortatubos

Masilla de plomería

Cinta selladora de roscas

Sellador de tuberías

Pinzas de extensión

Gracias por elegir los productos de Kohler

Apreciamos su elección por la calidad de Kohler. Dedique unos minutos para leer este manual antes de comenzar la instalación. En caso de problemas de instalación o de funcionamiento, no dude en contactarnos. Nuestros números de teléfono y nuestra página web se encuentran en el reverso de esta guía. Gracias nuevamente por escoger a Kohler.

Antes de comenzar

□ Cumpla con todos los códigos locales de plomería y de construcción.
□ Cierre el suministro principal de agua.
□ Revise atentamente las tuberías de alimentación y de desagüe para ver si están dañadas.
□ Reemplace las tuberías de desagüe o suministro de ser necesario.
□ En las instalaciones nuevas, instale la grifería antes de instalar el lavabo.
□ Kohler Co. se reserva el derecho de modificar el diseño de la grifería sin previo aviso, tal como se especifica en la lista de precios.

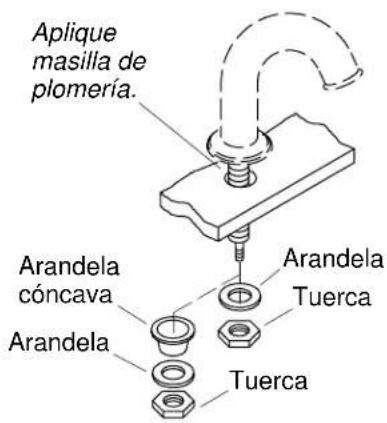

1. Instalación del surtidor

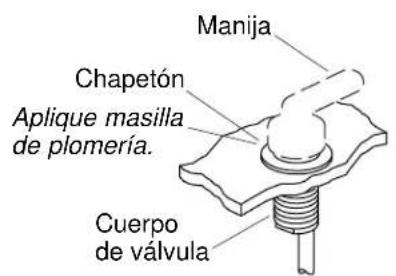

□ Aplique una tira de masilla de plomería u otro sellador en la parte inferior del surtidor o del anillo para aplicar masilla (de estar incluido) según las instrucciones del fabricante del sellador.
□ Ubique el orificio central e inserte el surtidor.
□ Deslice la arandela de metal y la tuerca por el vástago del surtidor.
□ Apriete bien la tuerca con una llave. No apriete demasiado.

NOTA: Si las paredes del lavabo son delgadas (de acero inoxidable), deslice la arandela cóncava, la arandela y la tuerca por el vástago del surtidor. Apriete bien la tuerca con una llave. No apriete demasiado. Quizás sea necesario retirar la tuerca desde la parte superior del vástago del surtidor para asegurar una buena instalación.

□ Elimine el exceso de masilla de plomería o sellador.

2. Instalación del cuerpo de válvula

NOTA: El cuerpo de válvula que tiene marcado "Cold" (agua fría) con letras en azul junto al tubo, debe estar instalado a la derecha de la grifería.

• Inserte los cuerpos de válvula en los orificios de fijación correspondientes.
  □ Aplique una tira de masilla de plomería u otro sellador en la parte inferior de los chapetones, según las instrucciones del fabricante del sellador.
  □ Instale una arandela y una tuerca en la parte inferior de cada cuerpo de válvula.
  □ Gire cada cuerpo de válvula hasta que los tubos de cobre estén orientados hacia el exterior del lavabo.
  □ Sujete los cuerpos de válvula y al mismo tiempo apriete las contratuercas con una llave. No apriete demasiado.
  □ Elimine el exceso de masilla de plomería o sellador.

3. Instalación de la T de suministro

Por la parte inferior del lavabo, enrosque la tuerca del vástago hacia arriba hasta aproximadamente la mitad del vástago del surtidor. Deslice la arandela de metal por el vástago del surtidor.

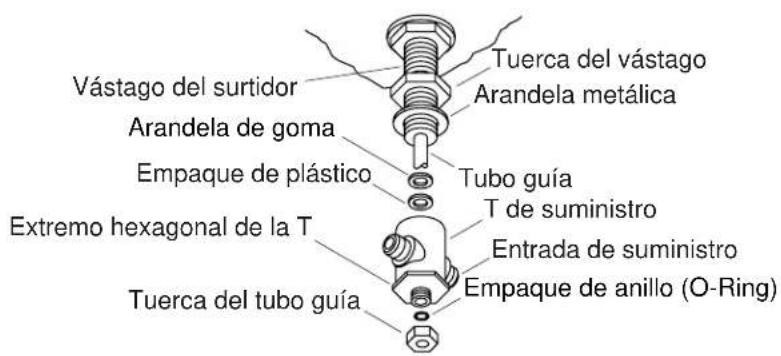

□ Inserte el empaque de plástico y la arandela de goma en la T de suministro.
□ Deslice la arandela de metal por el vástago del surtidor.
□ Enrosque la T de suministro en el vástago del surtidor con la mano hasta que esté apretada. Asegúrese de que los brazos de la T de suministro estén alineados y orientados hacia la derecha e izquierda del lavabo.
□ Apriete el extremo hexagonal de la T de suministro con una llave. No apriete demasiado.
□ Deslice la arandela de metal hacia abajo por la T de suministro y enrosque la tuerca del vástago en la arandela de metal girando hacia abajo. Apriete bien con una llave. No apriete demasiado.
□ Deslice el empaque de anillo (O-ring) por el tubo de guía y apriete bien la tuerca en la manga del tubo de suministro con una llave. No apriete demasiado.
□ Introduzca el empaque de anillo (O-ring) por el tirador de desagüe hacia arriba del todo.
□ Apriete bien la tuerca en el tirador de desagüe con la mano hasta alcanzar la resistencia deseada.

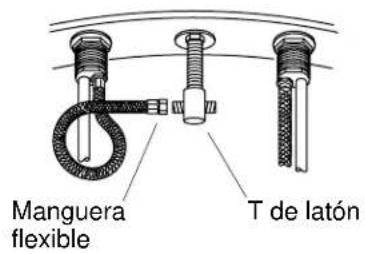

4. Instalación de la manguera flexible

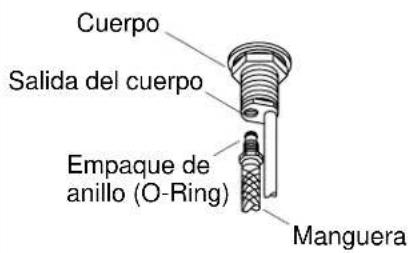

□ Enrosque una manguera flexible en cada salida del cuerpo de válvula.
□ Apriete bien la manguera flexible con una llave. No apriete demasiado.
□ Conecte las mangueras flexibles a la T de suministro. No utilice sellador de roscas. Enrolle las mangueras flexibles tal como se ilustra para evitar que se doblen. Apriete bien la manguera flexible con una llave. No apriete demasiado.

5. Estilo de desagüe

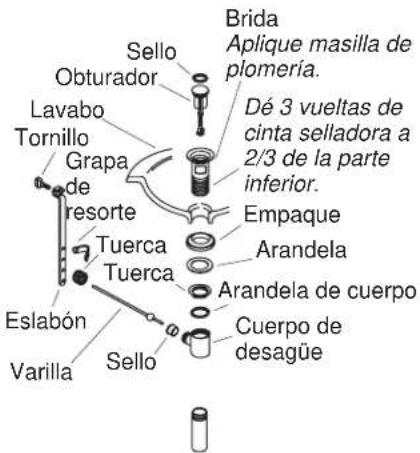

• Consulte las ilustraciones de arriba para determinar el estilo de desagüe incluido con su grifería.
  □ Siga las instrucciones del estilo de su desagüe.

6. Instalación del desagüe - Estilo A

□ Retire el material protector de la brida.
□ Cubra dos tercios de la parte inferior de las roscas en la brida dando tres vueltas con cinta selladora.
□ Aplique una tira de masilla de plomería u otro sellador en la parte inferior de la brida, según las instrucciones del fabricante.
□ Inserte la brida en el orificio de desagüe del aparato sanitario.

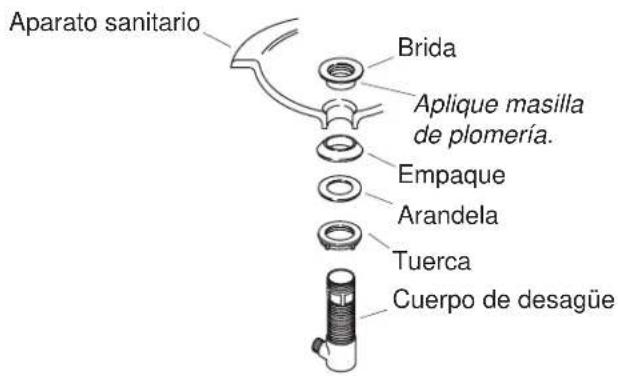

□ Monte el empaque (con la parte cónica hacia arriba) y la arandela en la brida, y enrosque la tuerca en la brida parcialmente. No apriete la tuerca completamente en este momento.
□ Instale la arandela del cuerpo y el cuerpo de desagüe con el orificio de sellado orientado hacia el dorso del aparato sanitario, y apriete bien la tuerca. Tenga cuidado de no rayar el acabado.
□ Elimine el exceso de masilla de plomería o sellador.
□ Introduzca el obturador en la brida.
□ Inserte el sello dentro del orificio de sellado en el cuerpo.

7. Termine la instalación del desagüe - Estilo A

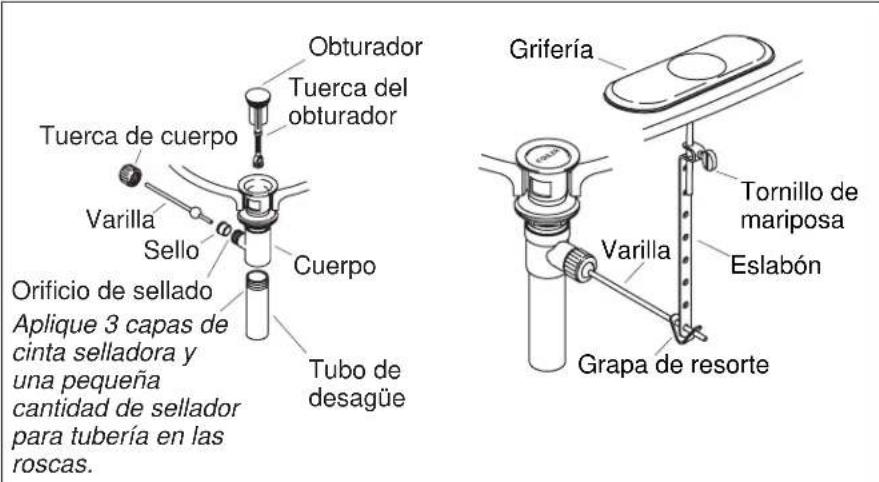

□ En las instalaciones normales, inserte el extremo corto de la varilla en el orificio de sellado del cuerpo y por debajo del obturador. Cuando realice instalaciones resistentes al vandalismo, inserte la varilla a través del orificio en el obturador. Fije con la tuerca del cuerpo.
Retire y ajuste el obturador de manera que se levante aproximadamente 3/8" (1 cm) al abrirse. Para ajustarlo, afloje la tuerca del obturador y acorte o extienda el obturador cuanto sea necesario. Apriete la tuerca del obturador.
□ Dé tres vueltas a las roscas del tubo de desagüe con cinta selladora y aplique una pequeña cantidad de sellador para tuberías a las roscas.
□ Enrosque el tubo de desagüe en el cuerpo y apriételo bien.
□ Deslice un extremo de la grapa por la varilla. Deslice el eslabón por la varilla con el tornillo de mariposa orientado hacia la parte posterior del aparato sanitario.
□ Apriete el otro extremo de la grapa, alineando el orificio con la varilla.
□ Mueva el eslabón a la posición correcta, apretando la grapa con los dedos y deslizándolo por la varilla.
□ Inserte la varilla del tirador en el orificio de la grifería, y luego en el orificio del eslabón.

Termine la instalación del desagüe - Estilo A (cont.)

□ Apriete el tornillo de mariposa en el eslabón de manera que la perilla del tirador de desagüe sobresalga por el orificio del tirador de desagüe.

8. Instalación del desagüe - Estilo B

□ Retire la cubierta protectora de la brida.
□ Aplique una tira de masilla de plomería u otro sellador en la parte inferior de la brida, según las instrucciones del fabricante.
□ Monte la tuerca, la arandela plana y el empaque cónico (con la parte cónica hacia arriba) por completo en el cuerpo.
- Inserte el cuerpo de desagüe en el orificio de desagüe por la parte inferior del aparato sanitario.
□ Apriete bien la brida en el cuerpo de desagüe con la mano por la parte superior del aparato sanitario.
□ Asegúrese de que el orificio de sellado del cuerpo de desagüe esté orientado hacia el dorso del aparato sanitario y apriete bien la tuerca.
□ Elimine el exceso de masilla de plomería o sellador.

9. Termine la instalación del desagüe - Estilo B

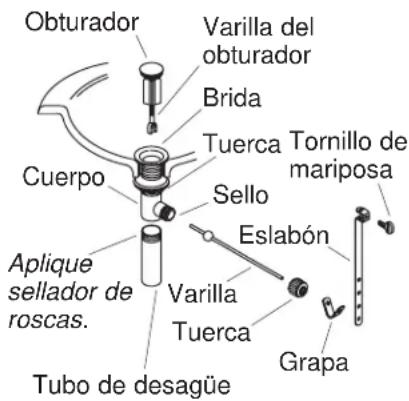

□ Empuje el sello dentro del orificio de sellado en el cuerpo.
□ Introduzca el obturador en la brida.
□ En las instalaciones normales, inserte el extremo corto de la varilla en el orificio de sellado del cuerpo y por debajo del obturador. Cuando realice instalaciones resistentes al vandalismo, inserte la varilla a través del orificio en el obturador. Apriete la tuerca del cuerpo a mano.
Retire y ajuste el obturador cuanto sea necesario, de manera que se levante aproximadamente 3/8" (1 cm) al abrirse. Para ajustarlo, gire la varilla roscada del obturador hacia dentro o fuera según sea necesario. Vuelva a apretar la tuerca del obturador.
□ Aplique cinta selladora de roscas a las roscas del tubo de desagüe y enrosque el tubo de desagüe en el cuerpo. Apriete bien el tubo de desagüe.
□ Deslice un extremo de la grapa por la varilla. Deslice el eslabón por la varilla con el tornillo de mariposa orientado hacia la parte posterior del aparato sanitario.
□ Apriete el otro extremo de la grapa, alineando el orificio con la varilla. Mueva el eslabón a la posición correcta, apretando la grapa con los dedos y deslizándolo por la varilla.
- Inserte la varilla del tirador en el orificio de la grifería, y luego en el orificio del eslabón.

Termine la instalación del desagüe - Estilo B (cont.)

□ Apriete el tornillo de mariposa en el eslabón de manera que la perilla del tirador de desagüe sobresalga 1/2" (1,3 cm) por el orificio del tirador de desagüe.

10. Conexiones de suministro

□ Instale el lavabo siguiendo las instrucciones del fabricante.

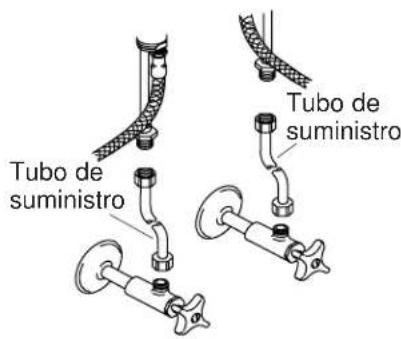

□ Conecte los tubos de suministro a los cuerpos de válvulayalas llaves de paso. El lado izquierdo corresponde al agua caliente, y el derecho, al agua fría.
□ Apriete todas las conexiones.

11. Verificación de la instalación

□ Conecte el tubo de desagüe y el sifón tipo P (según sea necesario).
□ Asegúrese de que todas las conexiones estén apretadas.
□ Gire el aireador hacia la izquierda para quitarlo.
□ Abra el desagüe.
□ Abra el suministro de agua principal y verifique que no haya fugas. Repare según sea necesario.
□ Abra las válvulas del agua fría y caliente, y deje que el agua fluya durante un minuto para eliminar los residuos. Verifique que no haya fugas. Cierre las llaves de paso.
□ Limpie el aireador y vuelva a instalarlo.

USA: 1-800-4-KOHLER

Canada: 1-800-964-5590

México: 001-877-680-1310

kohler.com

THE BOLD LOOK

OF KOHLER.

©2004 Kohler Co.
