MANUAL DE USUARIO Triton K-7313 KOHLER

Los nombres de produits seguidos de

Guía de Instalación Grífería de lavabo con orificios a 8"

Herramentas y materiales

Llaveajustable

Masilla de plomería

Sierra de costilla o cortatubos

de roscas

Llave para tubos

DestornilladorSellador

Gracias por elegir los produits de Kohler

Apreciamos su elección por la calidad de Kohler. Dedique losamicos para leer este manual antes de comenzar la instalación. En caso de problemas de instalación o de funciona, no dude encontactarnos. Nuestros númeroos de téléphone y nuestra网页 web seencuentran en el reversal de esta guía. Gracias-Newamente por escoger a Kohler.

Antes de comenza

• Cumpla con todos loscottigos locales de plomería y de construction.
  Cierre el suministro principal de agua.
  Revise atentamente las tuberías de alimentación y de desagué para ver si está danadas.
  Reemplace las tuberías de desagüe o suministro de ser besoinario.
  En las instalaciones新品as, instale la gridería antes de instalar el lavabo.
  Kohler Co. se reserva el derecho de modifier el Diseño de la gridería sin previo aviso, tal como se especifica en la lista dePRECIOS.

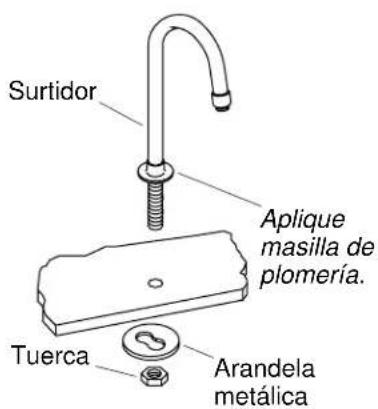

1. Instalación del surtidor

• Aplique una tira de masilla de plomería u除外 sellador en la parte inferior del surtidor o del anillo para aplicar masilla (de estar incluido) según las instrucciones del fabricante del sellador.
  Ubique el orificio central e inserte el surtidor.
  Deslice la arandela de metal y la tuerca por el vástago del surtidor.
• Coloque la arandela de metal deundry que el orificio maskeecho este en la parte posterior del surtidor.
  Apriete bien la tuerca con una llave. No apriete demasiado.
• Elimine el excesso de masilla de plomería o sellador.

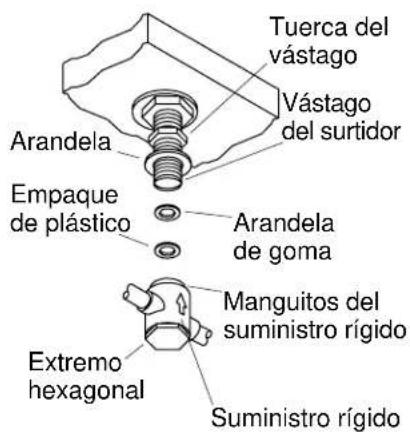

2. Instalación de la T de suministro rígida

• Inserte el empaque de plástico y la arandela de goma en la parte superior de la manga de suministro.
  Deslice la arandela de metal por el vastago del surtidor.
  Enrosque la tuerca del vástago en el surtidor hacía arriba, aproximadamente 1^ (2,5 cm).
  Enrosque la T de suministro en el vástago del surtidor con la mano hasta que está apretada. Apriete el extremo hexagonal de la T de suministro con una llave. Asegúrese de que los tubos estén alineados hacía los lados. No apriete demasiado.
  Deslice la arandela de metal por el vástago hacía abajo, hasta临港ar a la manga del suministro rigido.
  Enrosque la tuerca del vástago en la arandela. Apriete bien con una llave. No apriete demasiado.

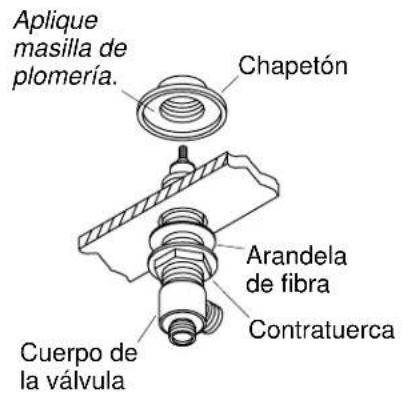

3. Instalación del cuerpo de la valvula

Enrosque una contratueria en cada cuerpo de valvula. La superficie plana de la contratueria debe estar orientada hacia el lavabo.
Deslice una arandela de fibra en cada contratuerca.

NOTA: El cuerpo de valvula que tiene marcado "Cold" (agua fria) con letras en azul jusqu al tubo, deben estar instalado a la referencia de la gridería.

• Aplique una tira de masilla de plomería u除外 sellador en la parte inferior de los chapetones, según las instrucciones del fabricante del sellador.
• Introduzca los cuerpos de valvula de agua caliente y fría en los orificios de lijacion por la parte inferior del lavabo.
  Enrosque un chapetón en cada valvula con la mano hasta que está apretada, por la parte superior del lavabo.

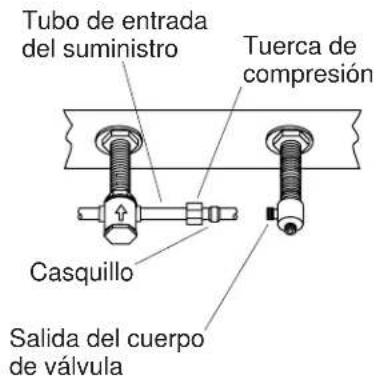

  Deslice una tuerca de compresión y un casquillo en cada tubo de entrada del suministro rígido.
  Alinee los cuerpos de manière que los tubos de suministro encajen en las salidas de los cuerpos de valvula.
• Apriete las tuercas de compresión desde los tubos de suministro a las salidas de los cuerpos de valvula.

Instalacion del cuerpo de la valvula (cont.)

Sujete los cuerpos de valvula y al mismo tiempo apriete las contratuerras con una llave. No aprieteblemado.
- Elimine el excesso de masilla de plomería o sellador.
Instale las manijas segun las instrucciones del fabricante.

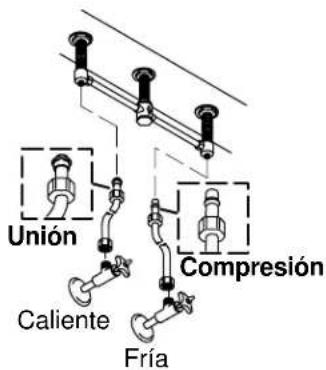

4. Conexiones de suministro

Instale el lavabo siguiendo las instrucciones del fabricante.
- Conecte los tubos de suministro a los cuerpos de valvulayalias llaves de paso. El lado izquierdo corresponde al agua caliente, y el derecho, al agua fria.
Apriete todas las conexiones.

5. Verificacion de la instalacion

• Conecte el tubo de desagüe y el sifón tipo P (según sea necesario).
• Instale los cuerpos del colador (según sea Needed).
  Asegürese de que todas las conexiones estén apretadas.
  Gire el aireador hacla izquierda para quitarlo.
  Abra el desagtie.
• Abra el suministro de agua principal y verifique que no haya fugas. Repare según sea Needed.
• Abra las valvulas del agua fria y caliente, ycede que el agua fluya durante un minuto para eliminar los residuos. Verifique que no haya fugas. Cierre las llaves de paso.
  Limpie el aireador y vuelva a instalarlo.

117121-2-AB

USA: 1-800-4-KOHLER

Canada: 1-800-964-5590

Mexico:001-877-680-1310

kohler.com

THEBOLD LOOK

OF KOHLER.

2004 Kohler Co.

117121-2-AB
