MANUAL DE USUARIO Branham K-4920 KOHLER
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Español, página "Español-1"
THE BOLD LOOK
OF KOHLER®
1013946-2-C

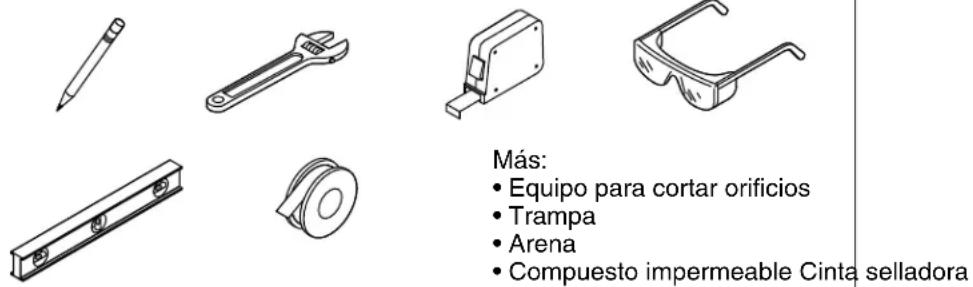

Tools and Materials
Plus:
Guía de instalación Mingitorios
Herramientas y materiales
Más:
- Equipo para cortar orificios
- Trampa
- Arena
- Compuesto impermeable Cinta selladora
Antes de comenzar
PRECAUCIÓN: Riesgodelesionespersonales. Trate este producto con cuidado. La porcelana vitrificada se puede romper o despostillar si no se trata con cuidado.
IMPORTANTE: Este mingitorio requiere una válvula de descarga de 0,5 gal/descg (1,9 l/descg) a 1,0 gal/descg (3,8 l/descg).
□ Cumpla todos los códigos locales de plomería y de construcción.
- Consulte los códigos locales y las instrucciones del fabricante para obtener los requisitos de la válvula de descarga.
□ Revise atentamente el nuevo mingitorio para cerciorarse de que no esté dañado.
□ Las dimensiones del producto son nominales y cumplen las tolerancias de la norma ASME A112.19.2/CSA B45.1.
□ La preparación del sitio puede requerir herrajes y herramientas adicionales.


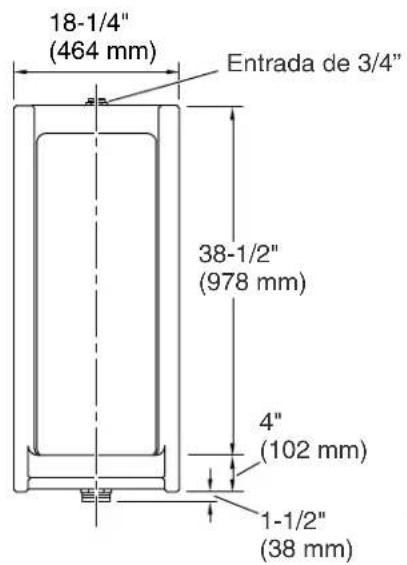

18-1/4" (464 mm) Entrada de 3/4" 38-1/2" (978 mm) 4" (102 mm) 1-1/2" (38 mm)


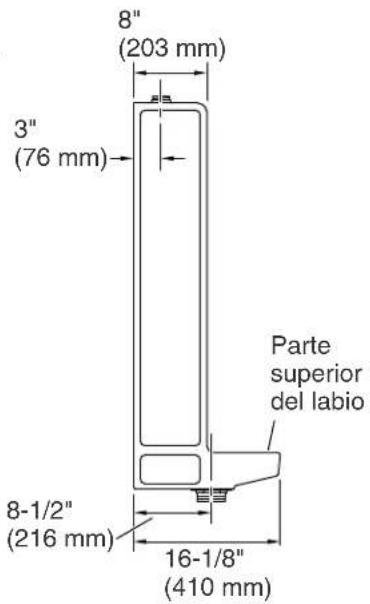

8" (203 mm) 3" (76 mm) Parte superior del labio 8-1/2" (216 mm) 16-1/8" (410 mm)Diagrama de instalación (Entrada superior)
Kohler Co. Español-2 1013946-2-C


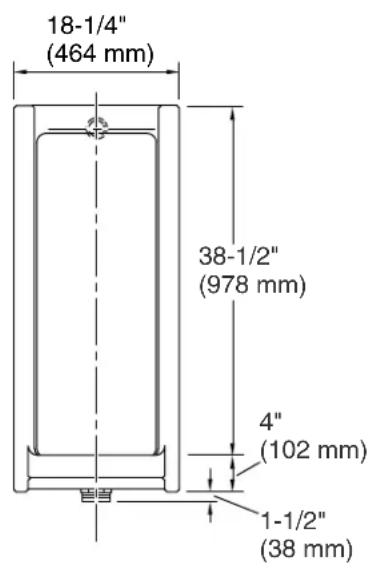

18-1/4" (464 mm) 38-1/2" (978 mm) 4" (102 mm) 1-1/2" (38 mm)


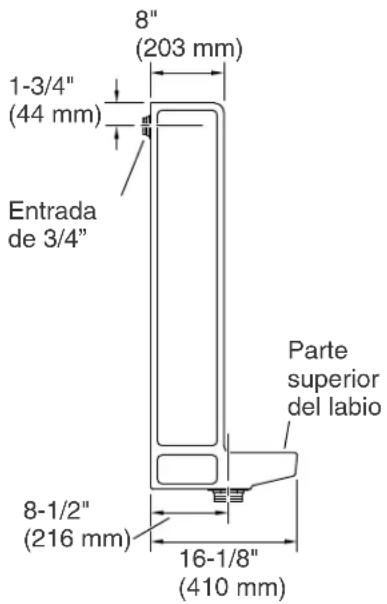

8" (203 mm) 1-3/4" (44 mm) Entrada de 3/4" Parte superior del labio 8-1/2" (216 mm) 16-1/8" (410 mm)Diagrama de instalación (Entrada posterior)
1. Preparación
□ Cierre el suministro de agua.
□ Instale o cambie la ubicación del tubo de desagüe de desechos según sea necesario para ajustarse a las dimensiones de instalación.
□ Instale la llave de paso.
□ Instale una estructura adecuada de soporte si es necesario.
□ Deje un hoyo en el piso sin acabado para que quepa por lo menos un acojinamiento de arena de 1"(25 mm) bajo el compartimiento para el mingitorio.


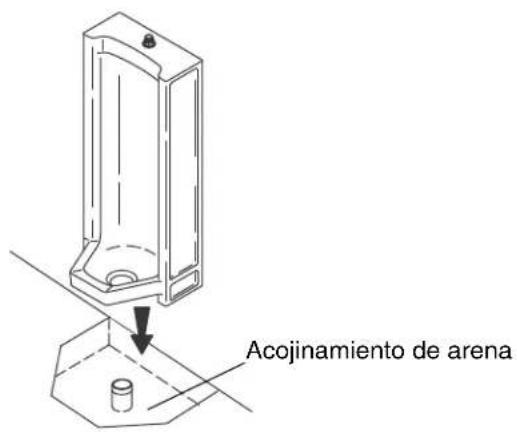

Acojinamiento de arena2. Instale el mingitorio
□ A los lados debe haber por lo menos 1/2"(13 mm) de acojinamiento de arena.
□ Para que el desagüe sea adecuado, el labio de mingitorio ser instalado abajo del nivel del piso.
□ El piso acabado debe tener una pendiente hacia el labio del mingitorio.
PRECAUCIÓN: Riesgodelesionespersonales. Trate el producto con cuidado. La porcelana vitrificada se puede romper o despostillar si no se trata con cuidado.
□ Con cuidado coloque el mingitorio en el acojinamiento de arena.
□ Con un nivel ajuste el mingitorio en el acojinamiento de arena.
□ Instale el piso acabado.
NOTA: No fije rígidamente el mingitorio al piso o a las paredes.
□ Rellene el espacio entre el mingitorio y el piso acabado con un compuesto impermeable.
3. Termine de hacer la instalación
IMPORTANTE: Este mingitorio requiere una válvula de descarga de 0,5 gal/descg (1,9 l/descg) a 1 gal/descg (3,8 l/descg).
□ Instale la válvula de descarga de acuerdo a las instrucciones del fabricante.
Termine de hacer la instalación (cont.)
□ Conecte el suministro de agua y termine de hacer las conexiones de la tubería de desechos.
□ Abra el suministro de agua.
□ Haga una descarga y revise toda la instalación para verificar que no haya fugas.
1013946-2-C
1013946-2-C
1013946-2-C
USA/Canada:1-800-4KOHLER
México:001-800-456-4537
kohler.com
