MANUAL DE USUARIO PureWash K-4108 KOHLER

Anote su número de modelo:

Français, page 10

Español, página 18

KOHLER®

Instrucciones de instalación

Asiento bidet

Gracias por elegir productos KOHLER

¿Necesita ayuda? Comuníquese con nuestro Centro de Atención al Cliente.

• EE. UU./Canadá: 1-800-4KOHLER (1-800-456-4537) México: 001-800-456-4537
• Piezas de repuesto: kohler.com/serviceparts
• Cuidado y limpieza: kohler.com/clean
  • Patentes: kohlercompany.com/patents

Información importante

AVISO: Riesgo de sacudidas eléctricas. Solo conecte a un circuito dedicado conectado correctamente a tierra, protegido con un interruptor de circuito con pérdida a tierra (GFCI)* Clase A. Utilice un servicio de 120 V, 60 Hz y 15 A. No retire la clavija de conexión a tierra, ni utilice un adaptador de conexión a tierra.

AVISO: Riesgo de sacudidas eléctricas. No sumerja el producto en agua, ni lo enjuague.

PRECAUCIÓN: Riesgo de daños al producto. No instale este producto en un lugar donde quede expuesto a humedad excesiva, donde pudiera formarse condensación en la superficie del producto. Al tomar un baño, asegúrese de que haya ventilación adecuada para evitar daños a los componentes electrónicos debidos a altos niveles de humedad.

PRECAUCIÓN: Riesgo de daños al producto. No suministre suministro eléctrico a la unidad mientras no se haya completado la instalación de la plomería, ya que esto podría causar que el producto no funcionara bien.

PRECAUCIÓN: Riesgo de daños al producto o a la propiedad. Si se empuja la conexión de agua, o si se tira de ella, podrían ocasionarse fugas de agua.

NOTA: Si el cable de suministro eléctrico está dañado, debe ser reemplazado por el fabricante, por su agente de servicio o por personas igualmente capacitadas para así evitar un peligro.

NOTA: Este producto contiene protectores térmicos que podrían activarse durante el almacenamiento o el transporte, y causar que la unidad no funcione. Antes de instalar la unidad o ponerla en funcionamiento, deje que se enfríe hasta la temperatura ambiente.

Cumpla todos los códigos locales de electricidad y de plomería.

Conecte el asiento a un suministro de agua fría potable, con una presión entre 20 psi (139 kPa) y 80 psi (551 kPa).

*Fuera de Estados Unidos y Canadá es posible que este se conozca como dispositivo de corriente residual (RCD).

Este producto se debe conectar a tierra. En caso de que haya un corto en el circuito eléctrico, la conexión a tierra reduce el riesgo de sufrir una sacudida eléctrica ya que proporciona un alambre de escape para la corriente eléctrica. Este producto está equipado con un cable que tiene un alambre de conexión a tierra y un enchufe con conexión a tierra. El enchufe debe estar conectado en un tomacorriente bien instalado y conectado a tierra.

PELIGRO: Riesgo de sacudidas eléctricas. El uso incorrecto del enchufe con conexión a tierra puede ocasionar un riesgo de sufrir una sacudida eléctrica.

Si es necesario reparar o cambiar el cable o el enchufe, no conecte el alambre de conexión a tierra a ninguno de los terminales de hoja plana. El alambre con aislamiento con superficie exterior verde, con o sin rayas amarillas, es el alambre de conexión a tierra.

Si tiene alguna duda de si el producto está bien conectado a tierra o si las instrucciones de conexión a tierra no están completamente claras, solicite la verificación de un electricista calificado o de personal de servicio.

Este producto viene equipado de fábrica con un cable y un enchufe eléctrico que permiten conectarlo a un circuito eléctrico adecuado. Asegúrese de que el producto se conecte a un tomacorriente que tenga la misma configuración que el enchufe. No utilice ningún tipo de adaptador con este producto. No modifique el enchufe provisto; si el enchufe no entra en el tomacorriente, pida a un electricista calificado que instale el tomacorriente adecuado. Si el producto se debe conectar en un tipo diferente de circuito eléctrico, la conexión debe realizarla personal de servicio calificado.

PRECAUCIÓN: Riesgo de daños a la propiedad. Si es necesario usar un cable de extensión, se puede usar un cable sencillo siempre que su tipo comience con las letras "SJ", que sea de calibre 12, que tenga conexión a tierra (calibre 12/3 alambres), que no sea más largo de 25 pies (7,6 m), y que quede conectado a un tomacorriente con protección GFCI. Reemplace con urgencia cualquier cable de extensión que parezca estar dañado.

*Fuera de Estados Unidos y Canadá es posible que este se conozca como dispositivo de corriente residual (RCD).

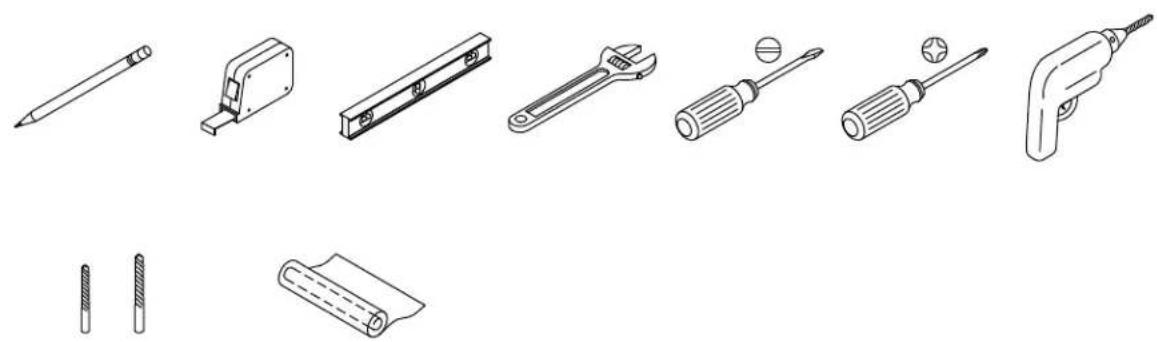

Herramientas y materiales

1/16 pulg, 1/4 pulg Envoltura de plástico

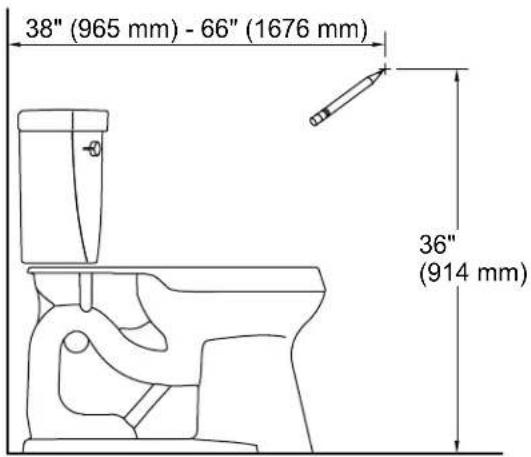

1. Prepare el sitio

38" (965 mm) - 66" (1676 mm) 36" (914 mm)

□ Si corresponde, retire el asiento que actualmente tiene el inodoro.
□ Cierre el suministro de agua al inodoro.
□ Accione la descarga del inodoro para eliminar la presión que pueda haber en la manguera de suministro.
□ Desconecte la manguera de suministro de agua de la válvula de llenado del inodoro.
□ Determine el lugar de instalación en la pared de la estación para el control remoto.

Instale un tomacorriente

AVISO: Riesgo de sacudidas eléctricas. Solo conecte a un circuito dedicado conectado correctamente a tierra, protegido con un interruptor de circuito con pérdida a tierra (GFCI)* Clase A. Utilice un servicio de 120 V, 60 Hz y 15 A. No retire la clavija de conexión a tierra, ni utilice un adaptador de conexión a tierra.

*Fuera de Estados Unidos y Canadá es posible que este se conozca como dispositivo de corriente residual (RCD).

NOTA: Cumpla los códigos locales al determinar la ubicación del tomacorriente.

□ Instale un tomacorriente dedicado, protegido por un interruptor GFCI* de 120 V, a menos de 32" (813 mm) del inodoro, para ajustarse a la longitud del cable de suministro eléctrico.
□ No enchufe todavía el asiento en el tomacorriente.

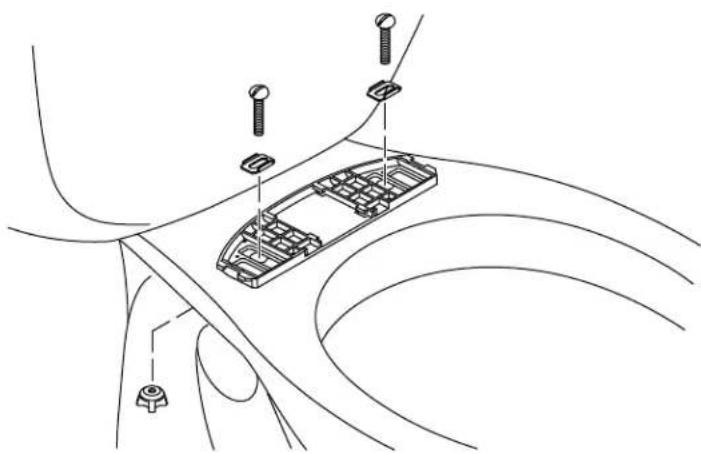

2. Instale la placa de montaje

Coloque la placa de montaje sobre los orificios de montaje en la taza del inodoro.
□ Coloque los insertos en las ranuras en la placa de montaje, como se ilustra.

Inodoros con orificios de montaje roscados

□ Introduzca los pernos a través de los insertos, y enrósquelos en los orificios de montaje.
□ No apriete por completo en este momento.

El resto de las instalaciones

□ Introduzca los pernos a través de los insertos y dentro de los orificios de montaje.
□ Enrosque una tuerca en cada perno.
□ No apriete por completo en este momento.

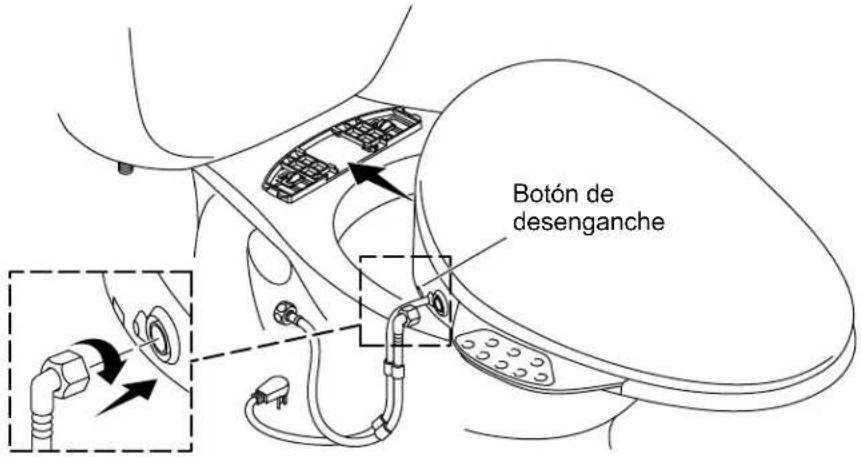

3. Instale el asiento

Botón de desenganche

Coloque el asiento

□ Deslice el asiento a la placa de montaje, hasta que sienta que el asiento encaja en su lugar.
□ Revise la posición del asiento. Ajuste la posición, de ser necesario.

Ajuste el asiento

□ Para retirar el asiento presione el botón de desenganche y deslice el asiento hacia delante.
□ Cambie la posición de la placa de montaje, lo que sea necesario.

Fije el asiento

□ Apriete con firmeza los pernos y las tuercas en la placa de montaje.
□ Deslice el asiento a la placa de montaje, hasta que sienta que el asiento encaja en su lugar.

Una la línea de suministro de agua

¡IMPORTANTE! Solo use la línea de suministro de agua que se incluye con el asiento. Si se usa una manguera distinta se podrían dañar los componentes del asiento.

AVISO: Tenga cuidado para evitar trasroscar las roscas o apretar demasiado las conexiones. Con una llave de apriete ajustable, apriete un cuarto de vuelta adicional después de apretar a mano.

□ Conecte la línea de suministro de agua al asiento. No apriete demasiado.
□ Una el cable de suministro eléctrico y la línea de suministro de agua juntos mediante los clips que incluimos.

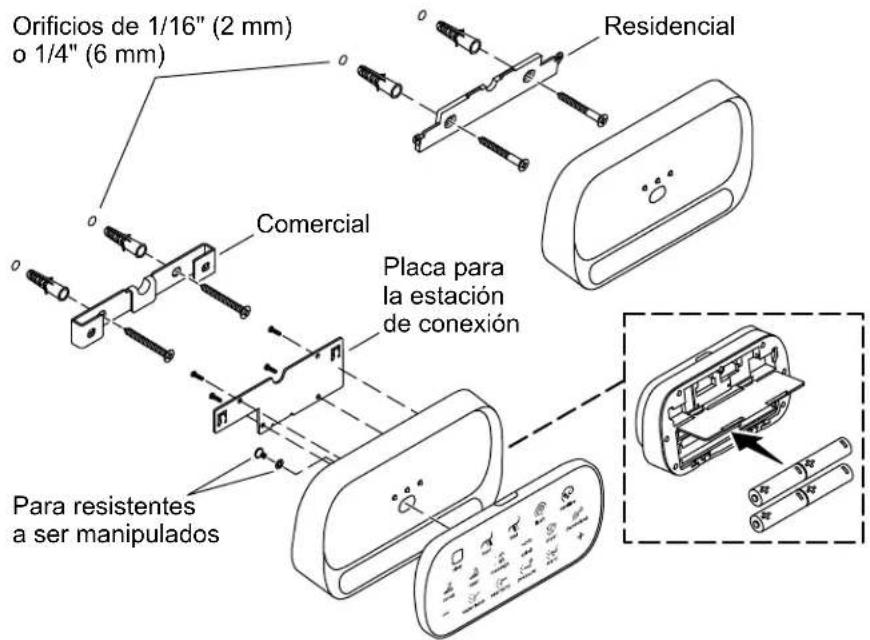

4. Instale la estación de conexión

Orificios de 1/16" (2 mm) o 1/4" (6 mm) Residencial Comercial Placa para la estación de conexión Para resistentes a ser manipulados

□ Sostenga el soporte de montaje en el lugar deseado.
□ Verifique que el soporte quede nivelado.
□ Marque con un lápiz los lugares para los 2 orificios de montaje.
□ En una instalación a un poste de madera o a otra superficie de madera: Taladre un orificio de 1/16" (2 mm) en cada lugar marcado.
□ En una instalación mediante anclajes de pared: Taladre un orificio de 1/4" (6 mm) en cada lugar marcado. Instale los anclajes de pared, que se incluyen, en los orificios.
□ Coloque el soporte sobre los anclajes o las marcas. Fije con los tornillos que se incluyen.
Para abrir el compartimiento posterior en la estación de conexión empuje ambas lengüetas hacia fuera al mismo tiempo.
□ Instale las 4 pilas AA que se incluyen, en la orientación que se indica.
□ Vuelva a instalar la tapa en el compartimiento de pilas.

Residencial

□ Coloque la estación de conexión en el soporte.
□ Coloque el control remoto en la estación de conexión.

Comercial

□ Para evitar que se hagan cambios no deseados al control remoto, fijelo a la estación de conexión con el tornillo y la arandela que se incluyen.
□ Instale la placa para la estación de conexión a la estación de conexión con los 4 tornillos.
□ Coloque la estación de conexión en el soporte, que quedará descentrada hacia la izquierda.
□ Empuje la estación de conexión hacia abajo con firmeza para asentarla por completo en el soporte.

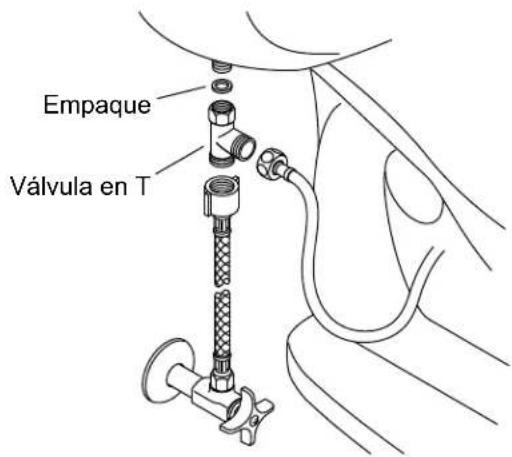

5. Conecte el suministro de agua

Empaque Válvula en T

PRECAUCIÓN: Riesgo de daños al producto o a la propiedad. Si se empuja la conexión de agua, o si se tira de ella, podrían ocasionarse fugas de agua.

AVISO: Tenga cuidado para evitar trasroscar las roscas o apretar demasiado las conexiones. Con una llave de apriete ajustable, apriete un cuarto de vuelta adicional después de apretar a mano.

□ Verifique que el empaque quede instalado dentro de la válvula en T.
□ Conecte la válvula en T a la entrada de agua en el tanque del inodoro.
□ Conecte la línea de suministro de agua a la válvula en T.
□ Conecte la manguera de suministro a la válvula en T.
□ De ser necesario, conecte la manguera de suministro a la llave de paso de suministro.
□ Abra el suministro de agua.
□ Revise todas las conexiones para asegurarse de que no haya fugas, y haga los ajustes necesarios.

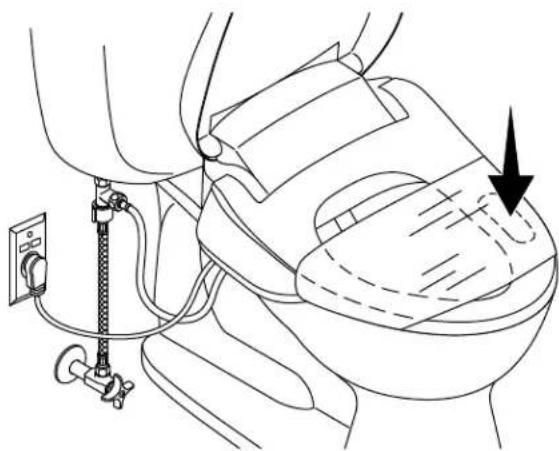

6. Revise la instalación

NOTA: Cubrir el asiento con envoltura de plástico es opcional. Se pueden comprobar las funciones estando sentado en el asiento o cubriendo la varilla con la mano.

NOTA: Al comprobar las funciones, aplique presión al sensor de presencia al lado derecho del asiento (de cara al inodoro). Las funciones no se activan si no hay presión en el sensor.

□ Opcional: Envuelva el asiento en plástico para evitar que el agua salpique fuera del inodoro durante las pruebas.
□ Enchufe el cable eléctrico al tomacorriente. El asiento pasa por una secuencia de encendido. El asiento queda en silencio al completarse la secuencia de encendido.
□ Consulte la Guía del propietario para probar las funciones del asiento.
