Tools and Materials

Guía de instalación Grifería de cerámica para lavabo

Herramientas y materiales

Llave ajustable Masilla de plomería Cinta selladora

para rosca

Antes de comenzar

□ Cumpla con todos los códigos locales de plomería y construcción.
□ Cierre el suministro principal de agua.
□ Revise las tuberías de suministro para asegurarse que no estén dañadas. Reemplace según sea necesario.
□ De ser posible, instale esta grifería en el lavabo antes de instalar el lavabo.
□ Esta grifería está diseñada para utilizarse con lavabos de un solo orificio.
☐ Kohler Co. se reserva el derecho de modificar el diseño de la grifería sin previo aviso, tal como se especifica en la lista de precios.

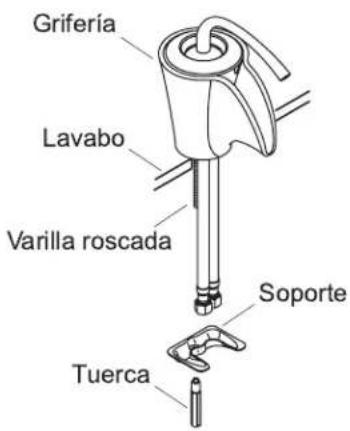

Grifería Lavabo Varilla roscada Soporte Tuerca

1. Instale la grifería

□ Inserte la grifería por arriba del lavabo.
Por debajo del lavabo, deslice el soporte subiéndolo en la varilla roscada.
□ Apriete bien la tuerca contra el soporte para fijar la grifería en su lugar.

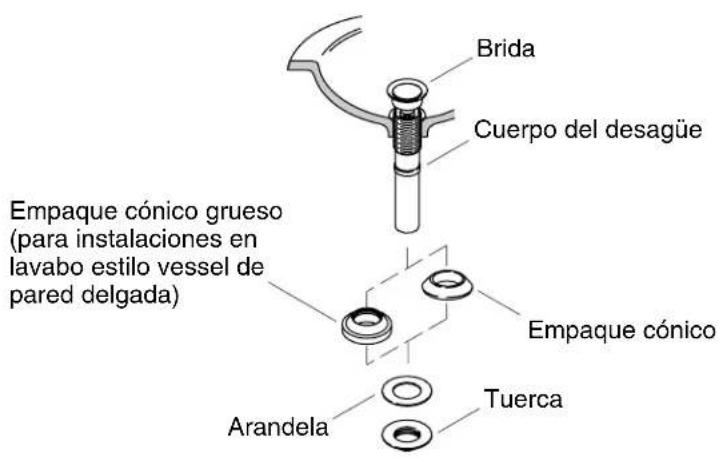

Brida Cuerpo del desagüe Empaque cónico grueso (para instalaciones en lavabo estilo vessel de pared delgada) Empaque cónico Arandela Tuerca

2. Instale el desagüe

□ Si existe, retire y deseche el tapón plástico de protección del desagüe.
□ Retire la tuerca, la arandela y el empaque del cuerpo del desagüe.
□ Aplique una tira de masilla de plomería u otro sellador en el lado inferior de la brida según las instrucciones del fabricante del sellador.
Paradesagüesconobturadoresdemetal: Cierre el desagüe y gire el cuerpo del desagüe hasta que el logo quede colocado horizontalmente.
□ Inserte el desagüe en el orificio de desagüe y presione en su lugar.
□ Deslice el empaque (con el lado cónico hacia arriba) sobre el cuerpo del desagüe.
□ Deslice la arandela sobre las roscas del cuerpo del desagüe.
□ Enrosque la tuerca en el cuerpo del desagüe hasta que esté apretada contra el lado inferior del lavabo. Tenga cuidado de no girar el desagüe al apretar la tuerca.
□ Utilizando una llave, apriete la tuerca.
□ Limpie el exceso de masilla de plomería o sellador.
□ Conecte la trampa en P al cuerpo del desagüe.

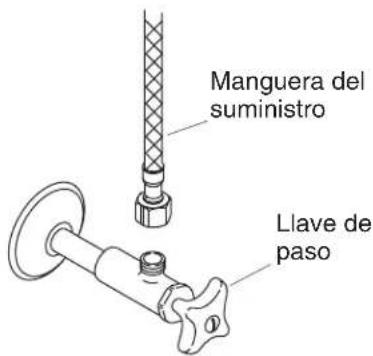

Manguera del suministro Llave de paso

3. Conecte los suministros

PRECAUCIÓN: Riesgodeflujolimitadodelaguayde dañosalproducto. Tenga cuidado al arquear los tubos de suministro para evitar que se doblen.

PRECAUCIÓN: Riesgodedañosal producto. No apriete demasiado las conexiones.

□ Si el lavabo no está instalado, instálelo en este momento. Siga las instrucciones del fabricante del lavabo.
□ Conecte los tubos de suministro a las llaves de paso. (El lado izquierdo es para el agua caliente y el derecho, para el agua fría.)
□ Apriete las conexiones con una llave ajustable.

4. Verificación de la instalación

□ Conecte el tubo de desagüe a la trampa. El tubo de desagüe debe de extenderse de 1"(2,5 cm) a 2"(5 cm) dentro de la trampa.
□ Asegúrese de que todas las conexiones estén apretadas.
□ Abra el desagüe.
□ Abra el suministro principal de agua y verifique que no haya fugas. Repare según sea necesario.
□ Levante y gire la manija de la grifería a la posición completamente abierta del agua caliente, luego completamente abierta del agua fría. Deje que el agua corra por el surtidor por aproximadamente un minuto para eliminar las partículas. Verifique que no haya fugas y repare de ser necesario.
□ Empuje la manija de palanca hacia abajo para cerrar la grifería.
