MANUAL DE USUARIO V90 Ceado

PICADORA DE HIELO TRITURADOR DE HIELO

PICADORA DE HIELO V90 y V100 - TRITURADOR DE HIELO G30

V90 y V100 son dos picadoras de hielo para la producción de hielo picado para cóctel.

El Triturador de hielo G30 es un aparato profesional que prepara hielo para granizados.

Como todos los electrodomésticos se tiene que utilizar con mucha prudencia para evitar lesiones a personas y daños en el aparato.

Por lo tanto, leer con cuidado las siguientes instrucciones para el uso antes de la puesta en funcionamiento y respetar las prescripciones correspondientes a la seguridad.

¡No utilizar el aparato si no se conocen correctamente las instrucciones para el uso!

E

Página 36

ROMPIGHIACCIO V90 e V100

PICADORA DE HIELO V90 y V100

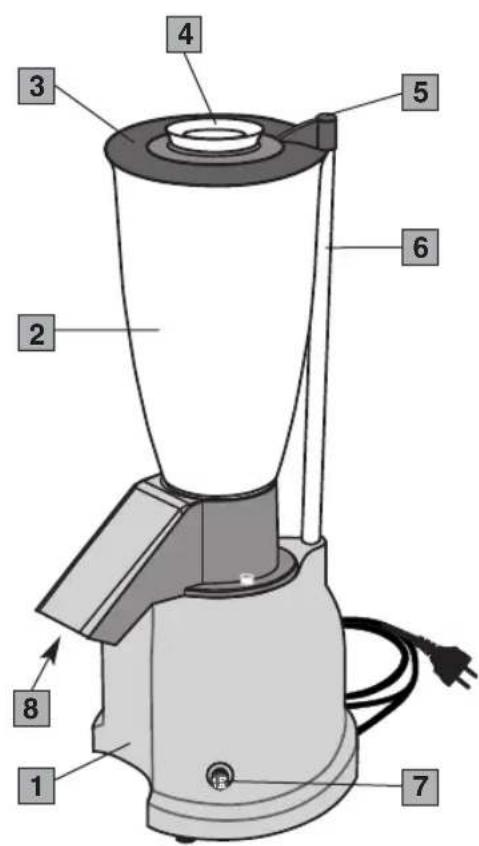

Componentes principales modelo V90 (Fig. 1)

1 Base
2 Contenedor
3 Tapa
4 Tapón de inspección

5 Sensor magnético
6 Varilla de seguridad
7 Interruptor ON-OFF
8 Boca de descarga

Componentes principales modelo V100 (Fig. 2)

1 Carrocería
2 Cajón
3 Contenedor
4 Tapa

5 Sensor magnético
6 Interruptor ON-OFF
7 Indicador luminoso

TRITURADOR DE HIELO G30

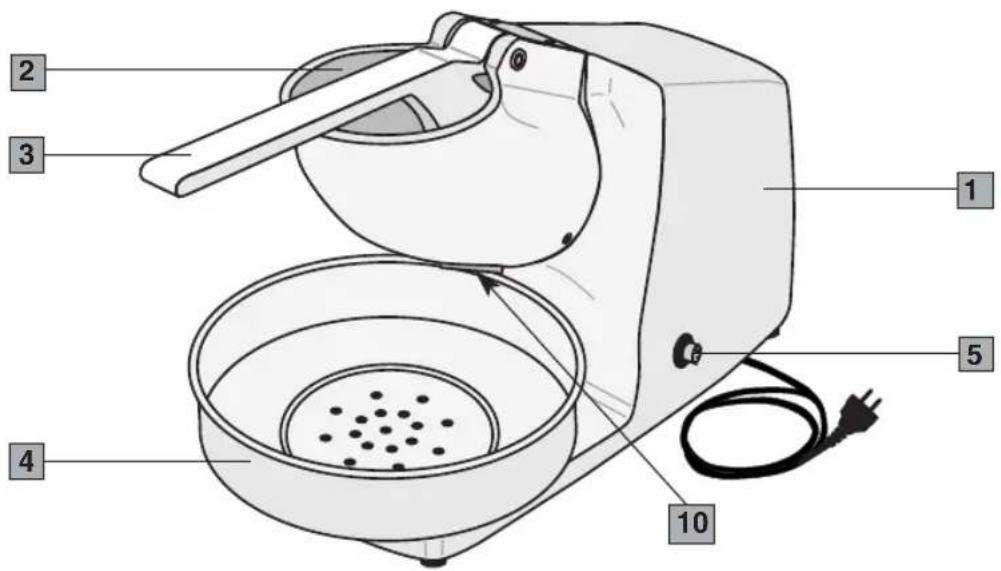

Componentes principales (Fig. 3 - Fig. 4)

1 Cuerpo aparato
2 Boca de alimentación
3 Palanca con microinterruptor de seguridad
4 Contenedor
5 Interruptor ON-OFF (I-O)

6 Tapa para apretar el hielo
7 Cuchilla
8 Escurridor del agua
9 Sede contenedor
10 Boca de descarga

NORMAS DE SEGURIDAD ADVERTENCIAS GENERALES

1. Leer atentamente las siguientes instrucciones antes de utilizar el aparato.
2. La instalación y cualquier tipo de operación de mantenimiento tiene que ser efectuada por personal especializado.
3. Este aparato está destinado al uso profesional, por lo tanto puede ser utilizado sólo por personas adultas y cualificadas. Este aparato NO está destinado a la elaboración industrial de alimentos en producción de masa.

ES PRECISO CONTROLAR A LOS NIÑOS PARA ASEGURARSE DE QUE NO JUEGUEN CON EL APARATO.

1. No utilizar este aparato para operaciones distintas a la de triturar el hielo en cubitos. Otro tipo de utilización es peligrosa.

2. Trabajar siempre en condiciones de seguridad, evitar la utilización del aparato con las manos o los pies mojados y al aire libre.

3. Conservar el embalaje original para una posible futura utilización. Es el medio más adapto para una correcta protección contra los golpes durante el transporte.

4. Si se produce un incendio utilizar extintores de Anhídrido Carbónico (CQ) No utilizar agua o extintores de polvo.

5. ¡No sumergir nunca el aparato en el agua!

6. Está absolutamente prohibido desmontar el aparato o tratar de intervenir de alguna manera en el interior del mismo.

7. Desconectar siempre el enchufe del tomacorriente antes de cualquier operación de mantenimiento, limpieza y cuando el aparato no se utiliza.

8. No desplazar el aparato tirándolo por el cable. Ni tampoco desconectar nunca el enchufe tirándolo por el cable o tocándolo con las manos mojadas.

Si está dañado, hacer sustituir inmediatamente el cable defectuoso en un Centro de Asistencia Autorizado.

1. El aparato está equipado con un dispositivo de seguridad para impedir el contacto con partes en movimiento. NO TRATAR DE NINGUNA MANERA ELUDIR EL SISTEMA DE SEGURIDAD.

2. PRESTAR ATENCIÓN que no se introduzcan herramientas, metales u otros materiales duros en el contenedor. Esto es peligroso y puede causar daños.

3. No operar nunca con el aparato dañado o con partes aflojadas como por ejemplo cuchillas, juntas, etc. Contactar inmediatamente un Centro de Asistencia Autorizado.

4. ATENCIÓN: LAS CUCHILLAS SON CORTANTES!

¡CONSERVAR ESTAS INSTRUCCIONES!

Características técnicas del aparato

MODELO V90
Potencia	Tensión	Dimensiones	Peso neto	Peso bruto	Producción
W	V/Hz	mm	kg	kg	kg/h
150	230/50	210x230x460 h	4,2	5,1	120
MODELO V100
300	230/50	240x340x470 h	15,5	16,8	360
MODELO G30 TRITURADOR DE HIELO
300	230/50	450x210x430 h	9,2	10,5	120

CE

La declaración de conformidad CE de este equipo se encuentra a disposición en la sección Productos de nuestro sitio web www.ceado.com.

INSTALACIÓN

Antes de instalar el aparato respetar escrupulosamente las Normas de Seguridad anteriormente indicadas.

1. Asegurarse que la tensión de la red de alimentación corresponda a la indicada en la placa del aparato y que la instalación eléctrica esté equipada con la puesta a tierra y con el interruptor diferencial.
2. Elegir una posición SECA y REPARADA, lejos de salpicaduras de agua, fuentes de calor, llamas libres y sustancias inflamables. Colocar el aparato en un plano horizontal estable donde no se caiga.
3. Asegurarse que el interruptor del aparato esté en posición "OFF" y conectar el cable de alimentación a un tomacorriente protegido por un interruptor magnetotérmico o con fusibles. Evitar el uso de adaptadores y enchufes múltiples.
4. Extender el cable de alimentación en su largo total. No debe pasar cerca de bordes cortantes o superficies calientes. Evitar ponerlo en contacto con aceite. Evitar que el cable de alimentación cuelgue libremente del plano de apoyo del aparato.

USO

Modelo V90 y V100

La primera vez que se utiliza: enjuagar con agua corriente todos los elementos de contacto con los alimentos: contenedor, tapa, tapón de inspección, boca de descarga, cajón.

1 Controlar que el interruptor esté en posición "OFF".
Para el modelo V90, colocar un contenedor vacío debajo de la boca de descarga del hielo picado.
3 Verter los cubitos de hielo en el contenedor.

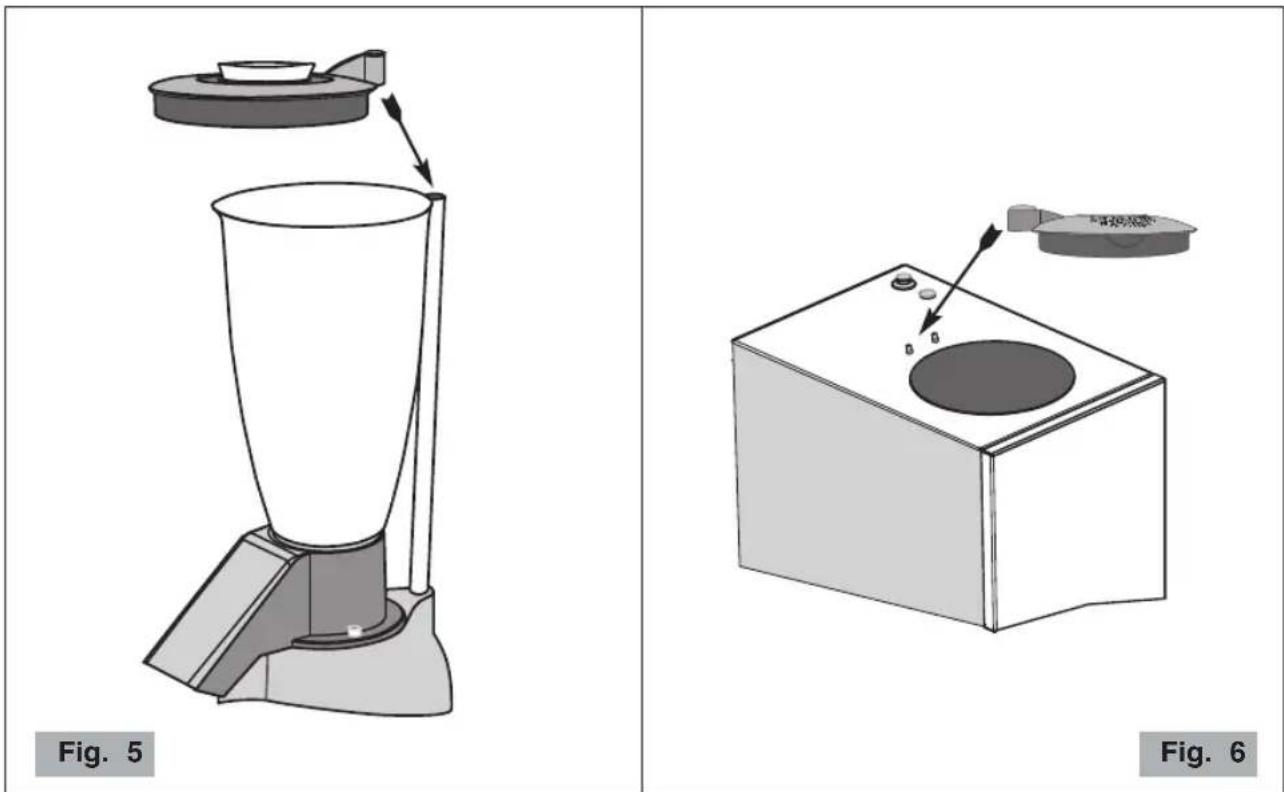

Para el modelo V90, introducir la tapa haciendo que coincida el sensor magnético con la punta de la varilla de acero (Fig. 5). Para el modelo V100, introducir la tapa colocando el sensor magnético entre los dos tornillos de posicionamiento (Fig. 6).

Cualquier tentativo de eludir el sistema de seguridad y de hacer funcionar el aparato sin la tapa puede causar daños a las personas y en el aparato.

5 Poner en marcha el motor colocando el interruptor en posición "ON". Activar el aparato por el tiempo necesario para la preparación del producto (se necesitan aproximadamente 30 segundos para triturar un contenedor lleno).

6 Apagar el motor colocando el interruptor en posición "OFF".

Nota: Se tiene que esperar siempre que se para completamente el motor antes de extraer la tapa del contenedor.

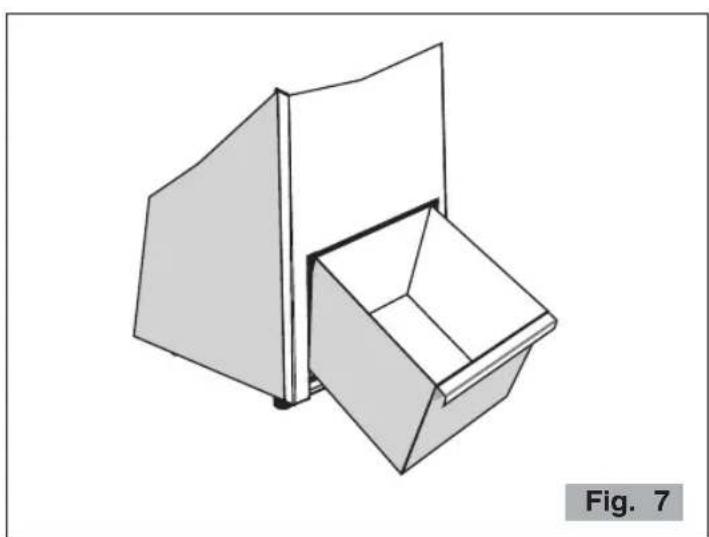

7 Modelo V100: si el aparato no se apaga con el interruptor, cuando se coloque nuevamente el cajón, se encenderá nuevamente el motor que girará en vacío.

La primera vez que se utiliza: enjuagar con agua corriente todos los elementos de contacto con los alimentos: boca de alimentación, palanca, contenedor, tapa, cuchilla, escurridor del agua

1 Preparar un contenedor con los cubitos de hielo para triturar.
2 Colocar el contenedor debajo de la boca de descarga del hielo triturado.
3 Levantar la palanca, verter los cubitos de hielo en la boca de alimentación.
4 Encender el aparato por medio del interruptor ON-OFF.
5 Bajar la palanca empujándola en forma regular sin forzar excesivamente.
6 Realizar esta operación todas las veces que sea necesario.
7 Terminada su utilización, apagar el motor colocando el interruptor en posición "OFF".

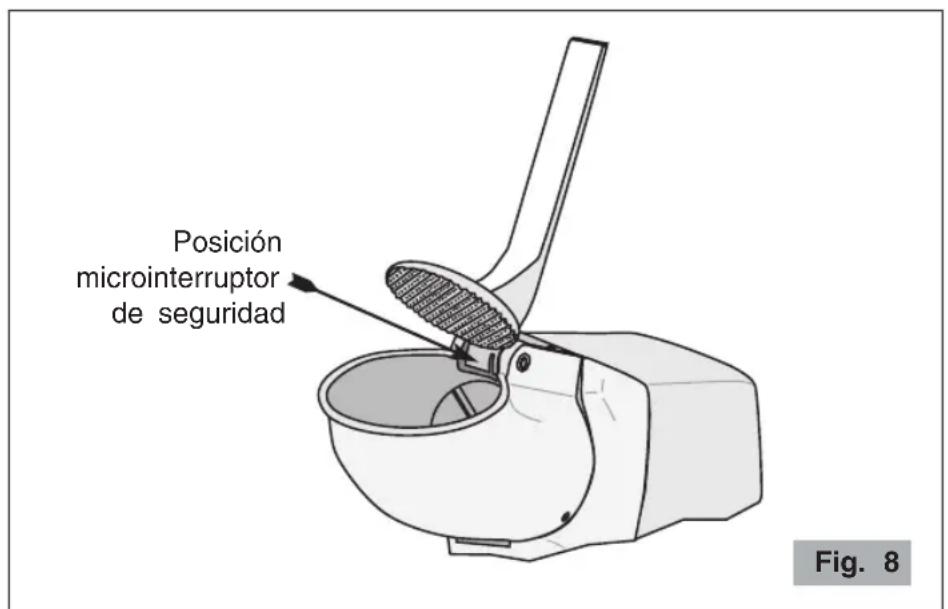

Nota: La palanca con la tapa para apretar el hielo posee un microinterruptor de seguridad que detiene el motor cuando se levanta la palanca (Fig. 8). Por lo tanto, cuando se levanta la palanca para añadir cubitos de hielo en la boca de alimentación se detiene el motor sin parar completamente el aparato. Bajando nuevamente la palanca, el motor se pone en funcionamiento.

Cualquier tentativo de eludir el sistema de seguridad puede causar daños a las personas y en el aparato.

Posición microinterruptor de seguridad Fig. 8

LIMPIEZA Y MANTENIMIENTO

Mantener el aparato bien limpio y en orden garantiza una calidad óptima de los productos y una mayor duración del aparato.

Para limpiar el aparato, desconectar el enchufe del tomacorriente y limpiar con un paño húmedo de agua, alcohol o un detergente genérico spray.

Secar con un paño seco.

No lavar nunca con chorros de agua y no sumergir la base.

Modelo V90 y V100: No exponer la tapa a temperaturas superiores a 60°C. Esto dañaría el sensor magnético.

AVERÍAS Y SOLUCIONES

En caso de malfuncionamiento, defecto en el aparato o si se sospecha de una avería después de una caída, desconectar inmediatamente el enchufe del tomacorriente.

Si no se logra solucionar la avería, después de haber consultado la siguiente tabla, contactar un Centro de Asistencia Autorizado.

Sólo los especialistas competentes pueden efectuar intervenciones y reparaciones en el aparato.

Se declina cualquier responsabilidad debida a daños causados por reparaciones efectuadas en forma incorrecta y por personal no autorizado. En estos casos decae la cobertura de la garantía.

Problema

Solución

El aparato no se enciende.

Controlar que se haya conectado el enchufe.Controlar que el interruptor de protección en la pared esté encendido.Para el modelo V90 y V100 controlar que el sensor magnético de la tapa esté en su posición.Controlar que el interruptor del aparato esté en ON.Para el modelo V100 controlar que el cajón esté en su posición.Si el problema se manifiesta después de un largo periodo de uso intensivo es posible que el motor esté en protección térmica. Esperar al menos 20 minutos y reprobar. Se puede reducir el tiempo de espera colocando el aparato en un lugar fresco.Para el modelo V100, si el problema se manifiesta después de una sobrecarga es posible que el motor esté en protección amperométrica. Pulsar el botón del disyuntor colocado en la parte posterior del aparato.

ELIMINACIÓN

Eliminación correcta de este producto (material eléctrico y electrónico de descarte)

(Aplicable en la Unión Europea y en países con sistemas de recogida selectiva de residuos)

Este producto está elaborado con materiales y piezas de gran calidad apropiados para su reciclaje y reutilización.

Por este motivo, no debe tirar el producto a la basura doméstica cuando expire su vida útil, sino que tiene que llevarlo a un lugar de recolección y reciclaje de aparatos eléctricos y electrónicos. Esto lo indica el símbolo representado a lado en el producto o en las instrucciones de manejo.

Consulte a las autoridades municipales acerca de los lugares de recolección de su localidad.

ndo yón polo

CONDICIONES DE GARANTÍA

Este producto garantiza los defectos de materiales o de construcción.

El período de garantía puede variar según las leyes locales o usos comerciales del país donde se comercializa el producto. Por lo tanto, le rogamos que se ponga en contacto con el distribuidor en el que ha adquirido el producto.

En el periodo de garantía este producto se podrá arreglar o sustituir, según la decisión del productor, sin añadir costes solo si ha sido utilizado de acuerdo con las instrucciones en el presente manual de uso y mantenimiento.

Si el producto necesitara operaciones de mantenimiento o reparación en el periodo cubierto por la garantía, le rogamos que se ponga en contacto con el distribuidor para las instrucciones correspondientes al envío. El producto tiene que enviarse en su embalaje original o en un embalaje adecuado.

Esta garantía no se aplica en caso de abuso, utilización impropia o si se han efectuado reparaciones no autorizadas. Además, esta garantía no se aplica a las partes del producto sometidas a desgaste como por ejemplo el contenedor, las cuchillas, las juntas, etc.

La garantía cubre limitadamente los costes de reparación, sustitución del producto o de las partes defectuosas, o un importe igual al precio pagado por la compra. Se excluyen otras solicitudes de daños.

Las instrucciones anteriormente indicadas tienen que ser respetadas, en caso contrario decae la garantía y las responsabilidades del constructor.

De cualquier modo, estas instrucciones no pueden cubrir todas las posibles situaciones, por lo tanto se aconseja el uso responsable del aparato.
