MANUAL DE USUARIO Aimes ABY626N TOTO

Instrucciones de Instalación de la Bañera de Acrílico

Instrucciones de Seguridad

Siempre siga las precauciones/advertencias de seguridad al utilizar e instalar la Bañera de Acrílico.

No seguir con alguna de estas Instrucciones de Instalación invalidará la garantía.

ADVERTENCIA: El uso o instalación inadecuada de este producto puede tener como resultado la muerte o una lesión grave.

PRECAUCIÓN: El uso o instalación inadecuada de este producto puede tener como resultado una lesión o daño a la propiedad.

ste símbolo indica un uso prohibido del producto.

Este símbolo es utilizado para indicar un paso necesario en el uso de este producto.

ADVERTENCIA:

Realice la instalación como se describe en este manual. La instalación inadecuada puede resultar en daños, fugas, incendios o choques eléctricos.

Asegúrese que la instalación eléctrica sea realizada por un electricista autorizado de acuerdo con todas las leyes y lineamientos.

No se suba a la bañera para realizar ninguna tarea que no sea el uso previsto. Pueden causarse lesiones o daños a la bañera.

Conéctese a la fuente de agua adecuada para evitar el riesgo de irritación de la piel.

El circuito eléctrico suministrado para el AirBath ("Baño de Aire") debe incluir un interruptor de circuito de falla a tierra (GFCI, por sus siglas en inglés) adecuado, tal como lo requiere NEC artículo 680.70. La unidad debe conectarse únicamente a un circuito de suministro que esté protegido por un de circuito de falla a tierra (GFCI). Dicho GFCI debe ser proado por el instalador y debe ser puesto a prueba en una base de rutina. Para poner a prueba el GFCI, oprima el botón de Se debe volver a encender la energía eléctrica. Si el GFCI no opera de esta manera, el GFCI está defectuoso. Si el terrumpe la energía eléctrica sin que se haya oprimido el botón de prueba, hay una corriente de tierra fluyendo, indicanosibilidad de un choque eléctrico. No utilice el AirBath. Desconecte el AirBath y haga que un representante de servicios do corrija el problema antes de utilizarlo.

Después de abrirlo, deseche adecuadamente cualquier material de empaquetado innecesario. Los materiales de la caja o plásticos pueden tener peligro ixia.

PRECAUCIÓN:

Al transportar la bañera, no la cargue por la manguera de aire, bomba, caja de control u partes externas, ni las golpee contra objetos du-uede haber fugas.

Al instalarla, deje un espacio de 1/8" (3 mm) entre la bañera y cualquier pared rígida o azulejo. Tam-mansille cuidadosamente todas las orillas para pre-gas o daños por expansión térmica.

No instale las líneas de agua caliente y fría al revés. Pueden ocurrir quemaduras.

No golpee la bañera contra, deje caer o almacene ningún objeto rígido dentro de la bañera. La bañera romperse, dañarse y/o presentar fugas.

Evite el contacto de argamasa, yeso u otros adhesivos con la superficie de la bañera. Puede daños en la superficie de la bañera.

Revise las leyes y códigos locales para conocer cualquier instrucción específica acerca de la acción y/o uso no cubierta en este manual.

Notas

1. Asegúrese que la unidad es el modelo y color correctos y que las partes que se necesitan estén presentes.
2. Inspeccione si hay daños por el envío. Cualquier queja por daños debe hacerse inmediatamente al transportista. No instale la bañera si se revela cualquier daño en el terminado.
3. Para AirBaths, asegúrese que todas las mangueras de aire y conexiones eléctricas estén conectadas adecuadamente.
4. Observe todos los procedimientos de instalación y códigos y reglamentos de plomería locales.
5. Proporcione un sub-piso adecuado, limpio y nivelado. Asegú-

rese que haya un espacio adecuado para la bañera y proporcione un enmarcado con las dimensiones correctas.

1. No quite el plástico protector hasta que sea necesario. Cubra la bañera con cartón para una mayor protección.
2. No coloque escaleras, trípodes, material de construcción, desperdicios u otro equipo dentro de la bañera.
3. Vea la hoja de espec para la información de las dimensiones.
4. Especificación de Suministro de Energía (AirBath únicamente): 60 Hz, 120 V, 1050 W

Instalación ABA & ABY

① Prepare la ubicación

• Retire la bañera anterior, si es necesario.
  • Prepare el sub-piso y nivele, si es necesario.
• Construya el marco de Madera.
• Utilice una plantilla para asegurar un enmarcado correcto.
• Para los AirBaths, se debe instalar un panel de acceso de al menos 16" x 20" de ancho, o de acuerdo con el código local, en la salida del calefactor de la unidad para mantenimiento o revisión.
• Todo el enmarcado debe ser cuadrado y justo.
• La bañera no debe ser colgada por el borde. El peso de la bañera debe ser transferido únicamente a través de sus patas.

3 Prueba de ajuste

Haga la prueba de ajuste (ajuste en seco) de la bañera en el marco para asegurar que la bañera se ajustará al tamaño.

② Instale el desagüe (se vende por separado)

Instale el desagüe de acuerdo con las instrucciones del fabricante y los códigos locales. La plantilla está diseñada para las bañeras que utilizan desagües Toto.

Nota: Tenga cuidado de no rayar o estropear la bañera mientras instala el desagüe.

4 Acomode la bañera en el enmarcado.

• Deje un espacio de 1/8" (3 mm) entre la pestaña y el enmarcado.
• Se debe utilizar argamasa para asegurar y nivelar la bañera
• Utilice dos personas para mover la bañera.
• Asegúrese que la bañera esté nivelada en ambas direcciones para un desagüe de aguas adecuado.
• Cualquier base de madera fijada debe permanecer fija.

Instalación ABA & ABY (continuación)

5 Conecte el desagüe a las tuberías

• Siga los códigos locales
- Asegúrese que las conexiones estén apretadas para evitar fugas.

6 Haga las conexiones eléctricas (AirBath)

• Todas las conexiones eléctricas deben ser realizadas por un electricista autorizado y cumplir con los códigos locales. Absténgase de utilizar cables de extensión.
• Se requiere un Interruptor de Control de Fallas a Tierra (GFCI) Clase A, de 15 amp con conexión a tierra.

⑦ Termine el anclaje y selle la bañera

Con pestaña Silicona

Bajo montaje opcional

• Ver la hoja de espec para determinar si está disponible
  • Corte la superficie terminada a las dimensiones deseadas.
  • Haga el ajuste en seco a la bañera.
• Marque temporalmente en la bañera la orilla de la abertura de la superficie terminada.
• Retire la superficie terminada y aplique silicona a la bañera (debajo de la ubicación de la superficie terminada).
• Reemplace la superficie terminada y asegúrela.
• Agregue y/o retire la silicona según se requiera.
• Asegúrese que la superficie terminada no esté soportada por la bañera y esté asegurada de acuerdo con los códigos locales.

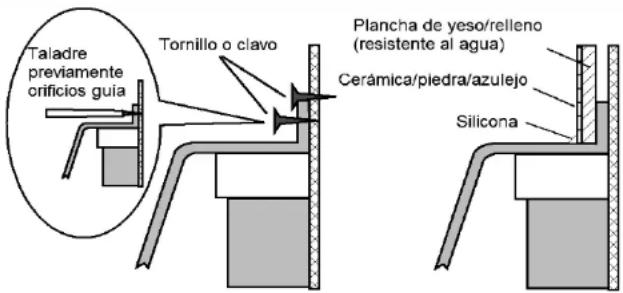

Taladre previamente orificios guía Tornillo o clavo Plancha de yeso/relleno (resistente al agua) Cerámica/piedra/azulejo Silicona

Con pestaña al azulejo

• Pre-perfore los orificios piloto a través de la pestaña al azulejo.
  • Monte con un tornillo o clavo a las tachuelas.
• Termine la colocación de azulejos en el anclaje de la bañera y asegúrese de sellar el borde de la bañera para prevenir fugas.

Instalación ABA & ABY (continuación)

8 Revise la instalación

AirBaths: Asegúrese de que el calefactor tenga un espacio amplio sin obstrucciones para extraer aire y que el espacio esté libre de polvo y desechos.

9 Limpie

• Al limpiar después de la instalación, no utilice limpiadores abrasivos, ya que éstos pueden rayar y maltratar la superficie. Utilice agua tibia y un detergente líquido no abrasivo para limpiar la superficie.
• Las manchas, pinturas o alquitrán resistentes pueden ser retirados con alcohol isopropílico (para tallar). Enjuague perfectamente y seque con un trapo limpio.

10 Operación de prueba

• Cierre el desagüe.
• Llene la bañera.
- Revise si hay fugas de los conductos de aire (AirBath únicamente).
• Revise si hay fugas del desagüe.
- Revise el voltaje del enchufe y verifique que el AirBath se activa después de que el botón "ENCENDIDO" es oprimido. Nota: El teclado puede necesitar la sincronización. Interrumpa la alimentación para el AirBath. Dentro de 15 segundos, presione y sostenga los botones soplador para arriba y abajo del ventilador durante 4 segundos (AirBath únicamente—véase manual del Usuario)
- Revise la operación. (AirBath únicamente—véase manual del Usuario)

- Después de la operación, desagüe la bañera y corra el Ciclo Secado Automático. (AirBath únicamente—véase manual del Usuario)

Desagü Accesorio del con-

Instalación ABF con acceso debajo del piso

1 Preparación

• Limpie, nivele y prepara el piso para la instalación.
- Coloque la unidad en la posición instalada exacta en el piso. Asegúrese que la bañera esté descansando en los soportes inferiores y no en el acrílico.
- Determine la ubicación de la tubería de desagüe tomando las medidas del desagüe y la ubicación de los desperdicios debajo de la unidad. (Las ubicaciones del desagüe y desperdicios variarán dependiendo del modelo.)
- Coloque cuidadosamente la unidad en una colcha, cartón u otra superficie protectora limpia de tal forma que la unidad esté soportada adecuadamente.
- Limpie el área del orificio del desagüe para preparer la configuración del desagüe. El área debe estar seca y libre de cualquier de- secho.

Instalación ABF con acceso debajo del piso (continuación)

② Instale los accesorios del desagüe

• Aplique un cama de silicona transparente o masilla de plomería alrededor del cuerpo de desagüe y páselo a través del orificio de desagüe.
• Aplique cinta de teflón a la porción ensartada del cuerpo de desagüe.
• Aplique masilla de plomería a la arandela y deslícela sobre la parte inferior del cuerpo de desagüe.
• Fije la tuerca del cuerpo de desagüe al cuerpo de desagüe y apriétela hasta que la tuerca y la arandela hayan creado un sello con la parte inferior de la bañera. No la apriete de más.

3 Instale los accesorios del rebosadero

• Coloque la placa posterior sobre el tornillo de la cubierta del rebosadero.
• Alinee la cubierta del rebosadero con la barra (instalada en la fábrica) en el orificio del rebosadero.
• Apriete cuidadosamente con la mano la cubierta del rebosadero hasta que se detenga. No apriete de más.

4 Instale la bañera

• Aplique una cama generosa de adhesivo o silicona (tal como la Silicona II GE 5040) a la parte inferior de los soportes de la bañera.
• Aplique una cama de enmasillado de bañeras y azulejos (tal como la Silicona Pintable II GE 7000) alrededor de la orilla de la base.
• Fije cuidadosamente la bañera en su posición y termine la instalación de la pieza de cola (suministrada por el instalador).
• Asegúrese que la bañera esté descansando en los soportes inferiores y no en el acrílico.

5 Termine la instalación

• Llene la bañera con agua hasta el rebosadero y desagüe la bañera mientras inspecciona las co-nexiones de desperdicio debajo del piso para ver si hay fugas. El acceso desde abajo será necesario para este paso.
• Con la bañera ahora en su lugar, limpie todo el enmasillado de bañeras y azulejos sobrante alrededor de la orilla inferior de la bañera, donde pega con el piso.
• Ponga una cama de enmasillado de bañeras y azulejos alrededor de la orilla inferior de la bañera donde pega con el piso. Limpie todo el enmasillado sobrante con un trapo mojado.

CAILIK

Instalación ABF sin acceso debajo del piso

1 Preparación

• Limpie, nivele y prepare el piso para la instalación.
• Limpie el área del orificio de desagüe para preparar la instalación del desagüe. El área debe estar seca y libre de desechos.
• Aplique masilla de plomería alrededor del cuerpo de desagüe (con la parte superior instalada) y páse-lo a través del orificio de desagüe.
• Aplique cinta de teflón a la parte ensartada del cuerpo de desagüe.
• Aplique masilla de plomería a la arandela y deslícela sobre la parte inferior del cuerpo de desagüe.
• Fije la tuerca del cuerpo de desagüe al cuerpo de desagüe y apriétela hasta que la tuerca y la arandela hayan creado un sello con la parte inferior de la bañera. No la apriete de más.
• Coloque la unidad en la posición instalada exacta en el piso. Asegúrese que la bañera esté descansando en los soportes inferiores y no en el acrílico.
• Determine la ubicación de la tubería de desagüe en el piso (proporcionada por el instalador) tomando medidas del desagüe instalado con respecto a la bañera. Esto debe incluir la posición de la huella del desagüe en el piso y la profundidad del cuerpo de desagüe.
• Coloque cuidadosamente la unidad en una cobija, cartón u otra superficie protectora limpia para que la unidad esté adecuadamente soportada.

② Instale el cuerpo de desagüe a la tubería de piso

• Instale la tubería de piso utilizando las medidas del desagüe y bañera instalados.
• Haga el ajuste en seco de la bañera con el desagüe instalado a la tubería de piso.
  • Desatornille el tapón.
• Desatornille la parte superior del cuerpo de desagüe y retire el cuerpo de desagüe de la bañera sin des-insertar la tuerca.
• Instale el cuerpo de desagüe (con tuerca y arandela) a la tubería de piso.
• Vuelva a aplicar masilla de plomería a la arandela y/o a la parte superior del cuerpo de desagüe, según se requiera.

tapón
parte superior del cuerpo de desagüe
cuerpo de desagüe
arandela tuerca

③ Instale los accesorios del rebosadero

• Coloque la placa posterior sobre el tornillo de la cubierta del rebosadero.
• Alinee la cubierta del rebosadero con la barra (instalada en la fábrica) en el orificio del rebosadero.
• Apriete cuidadosamente con las manos la cubierta del rebosadero hasta que se detenga. No apriete de más.

Instalación ABF sin acceso debajo del piso (continuación)

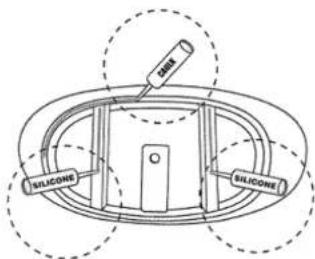

4 Instale la bañera

• Aplique una cama generosa de adhesivo o silicona (tal como la Silicona II GE 5040) a la parte inferior de los soportes de la bañera.
• Aplique una cama de enmasillado de bañeras y tuberías (tal como la Silicona Pintable II GE 7000) alrededor de la orilla de la base.
• Fije cuidadosamente la bañera en su posición sobre el cuerpo de desagüe.
• Desde el interior de la bañera, inserte en la parte superior del cuerpo de desagüe. No apriete de más.
• Asegúrese que la bañera esté descansando en los soportes inferiores y no en el acrílico.

Belt SILICONE SILICONE

5 Termine la instalación

• Llene la bañera con agua hasta el rebosadero y desagüe la bañera mientras inspecciona las conexiones de desperdicio debajo del piso para ver si hay fugas.
• Con la bañera ahora en su lugar, limpie todo el enmasillado de bañeras y azulejos sobrante alrededor de la orilla inferior de la bañera, donde pega con el piso.
• Ponga una cama de enmasillado de bañeras y azulejos alrededor de la orilla inferior de la bañera donde pega con el piso. Limpie todo el enmasillado sobrante con un trapo mojado.
  • Reemplace el tapón.

Al instalador

• Asegúrese de entregarle al cliente el manual de instalación.
• Llene toda la información de garantía necesaria en la parte de atrás del Manual del usuario (para los AirBaths).
