Tipo de producto	Barra magnética de almacenamiento para herramientas
Marca	Gladiator
Modelo	GAWU16MSPK
Material	Acero con revestimiento pintado
Longitud	16 pulgadas (40,6 cm)
Peso	0,9 kg (aproximadamente 2 lb)
Funciones principales	Almacenamiento magnético de herramientas metálicas; montaje en pared o en perfiles GearTrack®
Alimentación	Ninguna (accesorio pasivo)
Opciones de montaje	En perfiles GearTrack® o paneles GearWall®; directamente en la pared; en superficie de acero mediante imanes traseros
Contenido de la caja	Barra magnética, soporte de montaje universal (UMB)
Mantenimiento y limpieza	Limpiar con un jabón para platos suave y un paño húmedo. No sumergir. No usar productos abrasivos.
Precauciones de seguridad	Usar sobre una superficie de acero de al menos 0,5 mm de espesor; asegurarse de una fijación sólida
Piezas de repuesto disponibles	Soporte de montaje universal, imanes traseros, botón pulsador
Garantía	Contactar al servicio al cliente al 1 866 342-4089 (EE. UU.) o 1 800 807-6777 (Canadá)
Herramientas necesarias para la instalación	Destornillador de estrella n.º 2, tornillos, tacos, nivel, cinta métrica (para montaje directo en pared)
Compatibilidad	Perfiles GearTrack® y paneles GearWall® Gladiator® (se venden por separado)

Preguntas frecuentes - GAWU16MSPK Gladiator

¿Cómo instalar la barra magnética Gladiator GAWU16MSPK?

Existen tres métodos de montaje: en perfiles GearTrack® o paneles GearWall® (alinear el soporte universal en las ranuras y deslizar hasta que encaje), directamente en la pared (taladrar, insertar tacos, fijar el soporte con tornillos), o sobre una superficie de acero usando los imanes traseros integrados.

¿Qué herramientas se necesitan para la instalación?

Para un montaje en perfiles GearTrack®, no se requiere ninguna herramienta. Para un montaje directo en pared, necesitará un destornillador de estrella n.º 2, tornillos con tacos, un nivel y una cinta métrica.

¿Se puede montar la barra magnética directamente en una pared de yeso?

Sí, se recomienda usar tacos roscados para montaje en tabiquearía seca. Siga las instrucciones de marcado y fijación descritas en el manual.

¿Cuál es la capacidad de carga de la barra magnética?

El manual no especifica una capacidad de carga máxima, pero los imanes están diseñados para sujetar firmemente herramientas metálicas. Para un uso óptimo, evite sobrecargar la barra.

¿Cómo limpiar la barra magnética?

Use un jabón para platos suave y un paño húmedo. Luego seque con un paño seco. No sumerja la barra en agua ni use productos abrasivos.

¿La barra magnética es compatible con los perfiles GearTrack?

Sí, la barra magnética está diseñada para ser compatible con los perfiles GearTrack® y paneles GearWall® de Gladiator. El soporte de montaje universal se engancha directamente en sus ranuras.

¿Cómo retirar la barra magnética del soporte universal?

Presione el botón pulsador ubicado en la parte trasera de la barra, luego tire del soporte universal hacia afuera.

¿Dónde puedo comprar accesorios adicionales?

Puede pedir accesorios llamando al 1 866 342-4089 (EE. UU.), 1 800 807-6777 (Canadá), o visitando el sitio www.gladiatorgarageworks.com.

¿Cuál es el espesor mínimo de la superficie de acero para el montaje con imanes?

El manual recomienda una superficie de acero de al menos 0,5 mm de espesor para garantizar una fijación magnética sólida.

¿Cómo fijar el soporte universal directamente a la pared?

1. Marque la ubicación de los tornillos (separación de 5 pulgadas horizontalmente). 2. Taladre e inserte tacos. 3. Fije el soporte en los tornillos superiores primero, luego atornille los otros dos tornillos en los agujeros restantes. Use un nivel para una alineación perfecta.

MANUAL DE USUARIO GAWU16MSPK Gladiator

Piezas de la barra magnética ....14

Características de la barra magnética....14

Instrucciones de instalación....15

Desembale la barra magnética 15

Extracción de la barra magnética del Soporte de montaje universal (UMB)....15

Instalación del soporte de montaje universal (UMB) en los canales GearTrack o los paneles GearWall ....15

Montaje del Soporte de montaje universal (UMB) directamente en la pared....16

Fijación de la barra magnética al Soporte de montaje universal (UMB)....16

Montaje de la barra magnética en una superficie de acero....16

Opciones de montaje ....17

Cuando utilice canales Gladiator GearTrack® o paneles GearWall®....17

Cuando utilice imanes orientados hacia atrás....17

Instrucciones de mantenimiento para el usuario....18

Accesorios ....18

Garantía....18

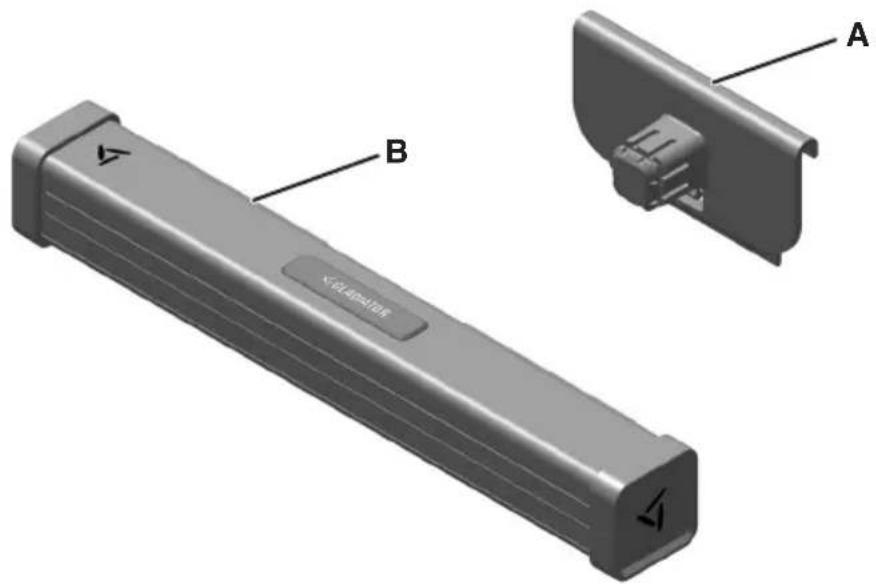

PIEZAS DE LA BARRA MAGNÉTICA

A. Soporte de montaje universal (UMB)

B. Barra magnética

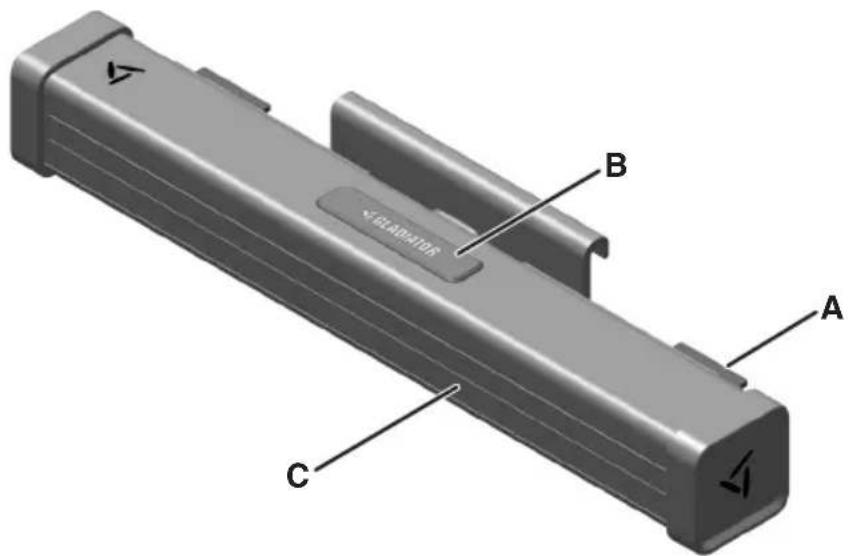

CARACTERÍSTICAS DE LA BARRA MAGNÉTICA

A. Imanes de montaje traseros
B. Pulsador
C. Rieles magnéticos portaherramientas delanteros

INSTRUCCIONES DE INSTALACIÓN

DESEMBALE LA BARRA MAGNÉTICA

1. Retire y verifique el contenido como se muestra en "PIEZAS DE LA BARRA MAGNÉTICA".
2. Deseche o recicle todos los materiales de embalaje.

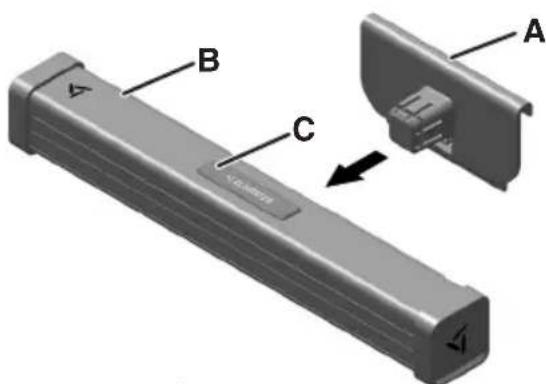

EXTRACCIÓN DE LA BARRA MAGNÉTICA DEL UMB

Retire la barra magnética del UMB

A. Soporte de montaje universal (UMB)

B. Barra magnética

C. Pulsador

■ Presione hacia abajo el botón pulsador y tire del UMB en línea recta hacia fuera.

NOTA: La barra magnética puede fijarse de tres maneras:

1. Soporte de montaje universal a canales GearTrack® o paneles GearWall®.
2. Soporte de montaje universal directo a la pared.
3. Uso de imanes de montaje traseros en una superficie de acero.

HERRAMIENTAS REQUERIDAS

NOTA: No se necesitan herramientas si se utilizan canales Gladiator® GearTrack® o paneles GearWall®.

INSTALACIÓN DEL SOPORTE DE MONTAJE UNIVERSAL (UMB) EN LOS CANALES GEARTRACK® O LOS PANELES GEARWALL®

NOTA: Los canales Gladiator® GearTrack® y los paneles GearWall® se venden por separado. Para la instalación de los canales Gladiator® GearTrack® y los paneles GearWall® en una pared, consulte el "Manual de instrucciones" incluido con los canales Gladiator® GearTrack® y los paneles GearWall®.

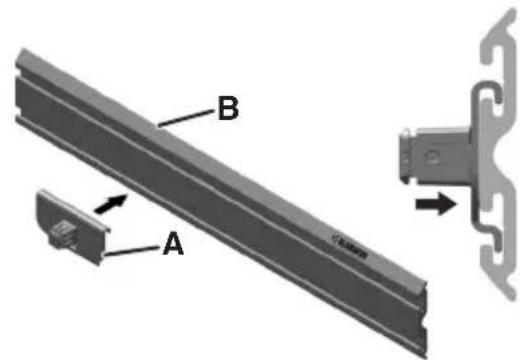

1. Alinear con los canales GearTrack® o paneles GearWall®


A. Soporte de montaje universal (UMB)

B. Canales GearTrack® o paneles GearWall®

■ Alinee el gancho del UMB en las ranuras.

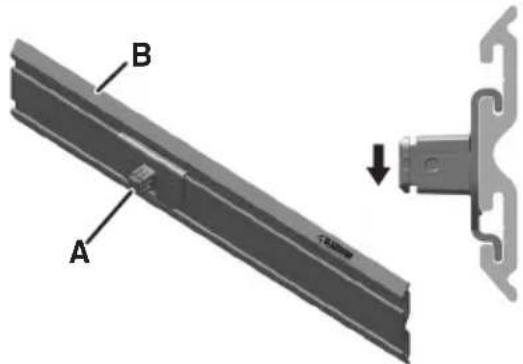

1. Deslizar sobre los canales GearTrack® o paneles GearWall®


A. Soporte de montaje universal (UMB)

B. Canales GearTrack ^® o paneles GearWall ^®

■ Deslice el UMB hacia abajo en las ranuras hasta que encaje en su sitio.

NOTA: La lengüeta inferior del soporte de montaje universal quedará sobre el borde inferior de la tira central.

MONTAJE DEL UMB DIRECTAMENTE EN LA PARED

HERRAMIENTAS REQUERIDAS

Reúna las herramientas necesarias antes de comenzar la instalación.

■ Destornillador de cabeza Phillips n.° 2 (no incluido)
■ Tornillos de cabeza Phillips del n.° 8 con anclajes roscados para tabiquería seca (no incluidos)
■ Nivel (no incluido)
■ Cinta métrica (no incluida)

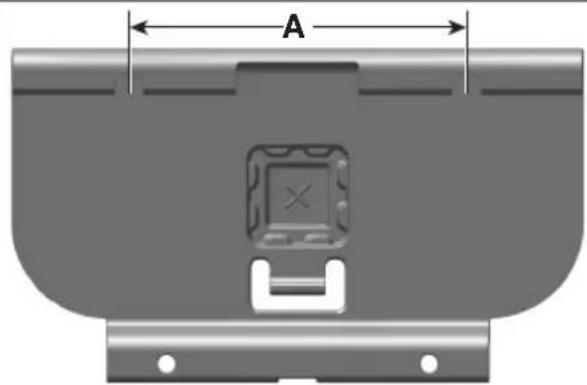

1. Coloque la marca en la pared

1. Haga una marca en la pared.
2. Mida 5 pulgadas horizontalmente y coloque otra marca.
3. Coloque los tornillos en la pared donde están las marcas, dejándolos fuera lo suficiente para colgar el UMB.

NOTA: Asegúrese de utilizar un nivel para obtener los mejores resultados.

2. Fije el UMB a la pared

A. Soporte de montaje universal (UMB)
B. Tornillos

NOTA: Se recomienda utilizar anclajes roscados para el montaje en paneles de yeso.

1. Coloque el UMB sobre los dos tornillos superiores.
2. Coloque los tornillos en los dos orificios restantes.

FIJACIÓN DE LA BARRA MAGNÉTICA AL UMB

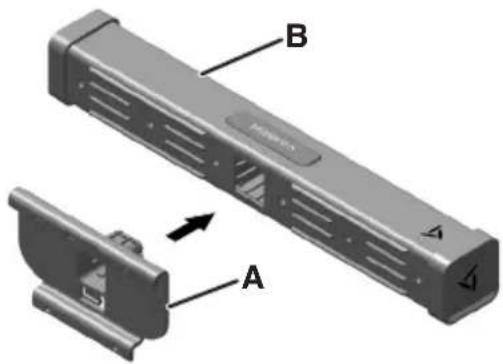

Fije la barra magnética al UMB

A. Soporte de montaje universal (UMB)
B. Barra magnética

1. Inserte el UMB en la barra magnética como se muestra.

IMPORTANTE: Asegúrese de que los raíles y las ranuras están alineados.

1. Presione firmemente hasta que la barra magnética encaje en su sitio.

MONTAJE DE LA BARRA MAGNÉTICA EN UNA SUPERFICIE DE ACERO

Coloque los imanes contra la superficie de acero

A. Imanes de montaje traseros

■ Coloque los imanes de montaje traseros contra la superficie de acero.

NOTA: Se recomienda utilizar una superficie de acero de al menos 0,5 mm de grosor.

OPCIONES DE MONTAJE

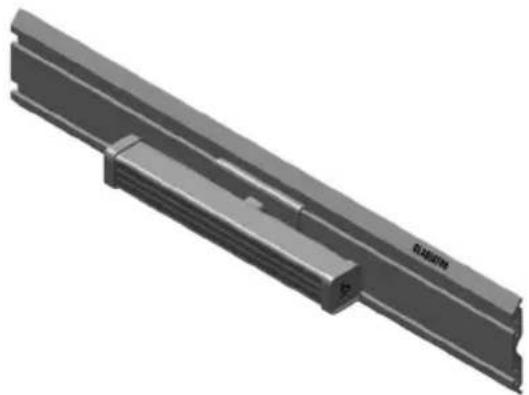

CUANDO UTILICE CANALES GLADIATOR® GEARTRACK® O PANELES GEARWALL®

Horizontal Vertical

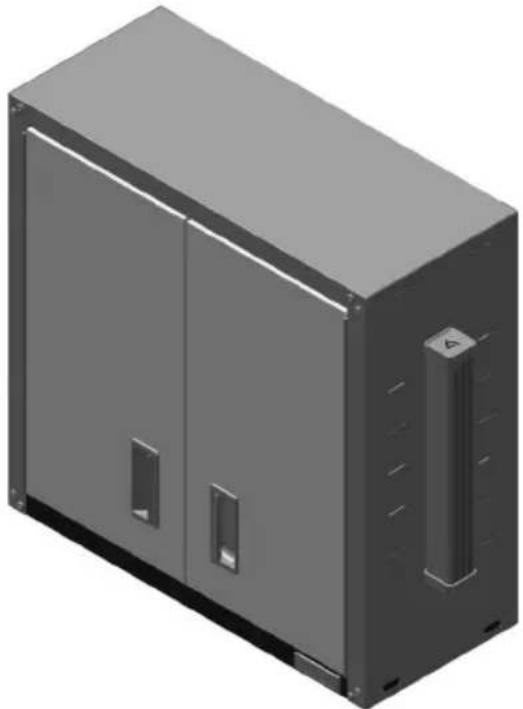

CUANDO UTILICE IMANES ORIENTADOS HACIA ATRÁS

Fije de manera segura para su Gladiator® barra magnética la mayoría de superficies de acero planas Uso de los potentes imanes de montaje trasero.

INSTRUCCIONES DE MANTENIMIENTO PARA EL USUARIO

■ Utilice jabón suave para vajilla para limpiar las superficies.
■ Límpiela con un paño húmedo.
■ No lo sumerja en el agua.
■ No use productos de limpieza abrasivos.
■ NOTA: Es posible que se produzca cierta abrasión y desconchado de los rieles magnéticos frontales pintados, algo que se espera con el uso normal.

ACCESORIOS

Para pedir accesorios, llame al 1-866-342-4089 y pregunte por los accesorios disponibles, póngase en contacto con su distribuidor autorizado de Gladiator® o visite nuestro sitio web en www.gladiatorgarageworks.com.

En Canadá, llame al 1-800-807-6777 o visite nuestro sitio web en www.gladiatorgarageworks.ca

GARANTÍA

Para obtener información sobre la garantía:

En EE. UU., llame al 1-866-342-4089 o visite nuestro sitio web en

En Canadá, llame al 1-800-807-6777 o visite nuestro sitio web en
