AMX12-ST020B - Baterías Vevor - Manual de uso y guía de instrucciones gratis

Tipo de producto	Batería de litio ferrofosfato (LiFePO4) para moto y vehículo
Marca	Vevor
Modelo	AMX12-ST020B
Tensión nominal	12 V
Capacidad nominal	2 Ah
Energía	24 Wh
Dimensiones (L × A × H)	113 × 70 × 85 mm (estándar)
Material de la carcasa	ABS+PC V0 (ignífugo)
Resistencia interna	≤ 15 mΩ
Corriente de arranque a 25°C (3 s)	150 A
Corriente de arranque a -18°C (30 s)	70 A
Corriente de descarga continua máxima	16 A (8C)
Corriente de carga máxima	10 A (5C, 7 s)
Tensión de carga recomendada	14,6 V
Tensión de descarga recomendada	10,0 V
Rango de temperatura de carga	10 °C a 45 °C
Rango de temperatura de descarga	-20 °C a 60 °C
Ciclo de vida	≥ 1 500 ciclos (al 80 % de capacidad residual)
Protecciones integradas	BMS: sobrecarga, descarga excesiva, sobrecalentamiento, cortocircuito
Número de bornes	4
Funciones especiales	Indicador de potencia, espaciadores ajustables, modo de espera de bajo consumo, reinicio por agitación
Modelos de batería de plomo reemplazables	YTX4L-BS, YTZ5S-BS, YTX5L-BS, YTZ6-BS
Mantenimiento	Limpiar los bornes con un paño seco; no exponer al agua; almacenar en un lugar fresco y seco
Seguridad	No cortocircuitar, no exponer al calor, no perforar, no invertir las polaridades

Preguntas frecuentes - AMX12-ST020B Vevor

¿Cuáles son las ventajas de las baterías de litio ferrofosfato (LiFePO4) frente a las de plomo-ácido?

Las baterías LiFePO4 ofrecen un peso reducido (1/3 del plomo-ácido), una vida útil más larga (>1500 ciclos), una descarga de alta corriente (arranque fácil en climas fríos), un BMS inteligente integrado, una mejor seguridad (no tóxica, sin plomo/mercurio) y son ecológicas (certificadas RoHS).

¿Cuál es la tensión de carga recomendada para esta batería?

La tensión de carga recomendada es de 14,6 V. Utilice preferiblemente un cargador inteligente para LiFePO4 con una tensión de salida de 14,4 V ± 0,2 V.

¿Puedo usar un cargador de batería de plomo ordinario?

No, está altamente desaconsejado. La sobrecarga o una tensión inadecuada puede dañar la batería. Utilice solo un cargador específico para litio ferrofosfato.

¿Cómo instalar la batería en mi moto o vehículo?

Antes de la instalación, verifique que no haya daños y limpie los bornes con un paño seco. Instale la batería verticalmente, sin envolverla con cinta adhesiva o plástico. Use los espaciadores proporcionados para ajustar la altura. Asegure una buena ventilación (orificio de aire ≥8 mm) y fíjela firmemente para evitar vibraciones.

¿Qué hacer si la batería desprende olor o se calienta anormalmente?

Detenga inmediatamente el uso y la carga. Retire la batería del dispositivo y colóquela en un recipiente metálico (ej: caja de hierro). Contacte al servicio postventa. No continúe usando la batería.

¿Cómo mantener la batería para prolongar su vida útil?

Mantenga la batería en un lugar fresco y seco, protegida de la humedad. Limpie los bornes con un paño seco si están sucios. Evite las descargas profundas; recárguela lo antes posible. Si permanece sin usar mucho tiempo, almacénela cargada al 100 % y recárguela cada 3 meses.

¿Puedo usar esta batería en climas muy fríos?

Sí, puede descargar de -20 °C a 60 °C. Sin embargo, la capacidad disminuye aproximadamente 1 % por °C por debajo de 25 °C. Evite cargar la batería por debajo de 10 °C.

¿Cómo conocer el estado de carga de la batería?

La batería está equipada con un indicador de potencia (4 luces). Cuando todas las luces están encendidas, la batería está llena. Si una luz parpadea o se apaga, la carga es baja.

¿Qué hacer en caso de ingestión del electrolito?

En caso de contacto con los ojos o la piel, enjuague abundantemente con agua clara durante al menos 15 minutos. Consulte inmediatamente a un médico. No se frote los ojos.

¿Cómo reciclar la batería al final de su vida útil?

No tire la batería a la basura doméstica. Respete la normativa local y depósitela en un punto de recogida para el reciclaje de aparatos electrónicos. Aísle los bornes con cinta adhesiva antes de transportarla.

MANUAL DE USUARIO AMX12-ST020B Vevor

1). PANORÁMICA DEL PRODUCTO

Estas son las instrucciones originales; lea atentamente todas las instrucciones del manual antes de utilizarlo. VEVOR se reserva el derecho de interpretar su manual de usuario. La apariencia del producto puede diferir de la del producto que haya recibido. Le rogamos que no nos informe si hay actualizaciones tecnológicas o de software en nuestro producto.

	Advertencia: Para reducir el riesgo de lesiones, el usuario de atentamente el manual de instrucciones.
	Este dispositivo cumple con la Parte 15 de las Normas de Su funcionamiento está sujeto a las dos condiciones siguiente Este dispositivo no debe causar interferencias perjudiciales y Este dispositivo debe aceptar cualquier interferencia recibida, incluidas las que puedan causar un funcionamiento no desea
	Este producto está sujeto a la Directiva Europea 2012/19/CE. símbolo de un contenedor de basura tachado indica que el requiere la recogida selectiva de residuos en la Unión Europaplica al producto y a todos los accesorios marcados con es símbolo. Los productos marcados con este símbolo no puede desecharse con la basura doméstica normal, sino que deben llevarse a un punto de recogida para el reciclaje de aparato eléctricos y electrónicos.

GUÍA DEL USUARIO

¡PRECAUCIONES!

◆ No utilice ni deje la batería a temperaturas muy altas (por ejemplo, bajo una luz directa fuerte).

la luz solar o en un vehículo en climas extremadamente calurosos). De lo contrario, podría sobrecalentarse o incendiarse, o

Su rendimiento se deteriorará y su vida útil se acortará.

◆ No lo utilice en un lugar con mucha electricidad estática, de lo contrario, podrían activarse los dispositivos de seguridad.

Podría dañarse y provocar una situación perjudicial.

◆ En caso de que el electrolito entre en contacto con los ojos debido a una fuga de la batería, no se frote los ojos.

¡Ojos! Enjuague los ojos con agua corriente limpia y busque atención médica de inmediato.

De lo contrario, podría lesionar los ojos o provocar pérdida de la visión.

◆ Si la batería desprende olor, genera calor, se decolora o deforma, o si de alguna manera parece anormal durante el uso, la recarga o el almacenamiento, retírela inmediatamente.

del dispositivo o del cargador del celular y colóquela en un recipiente cerrado como caja de metal.

◆ Si los terminales de la batería están contaminados, límpielos con un paño seco antes de usar. De lo contrario, podría producirse un corte de energía o una falla de carga debido a una mala conexión.

entre la celda y el circuito electrónico del instrumento.

◆ Tenga en cuenta que las baterías desechadas pueden provocar un incendio. Desconecte la batería y la cinta

los terminales de la batería para aislarlos antes de desecharlos.

¡ADVERTENCIAS!

La batería se incendiará, explotará o tendrá fugas si no se respeta estrictamente lo descrito a continuación.

◆ No sumerja la batería en agua ni en agua de mar, y manténgala en un lugar seco.

medio ambiente durante el período de espera.

◆ No mezcle el uso de la batería con una celda de un solo uso (como una celda de

Baterías de diferente rendimiento juntas.

◆ Mantenga todas las pilas fuera del alcance de los niños pequeños. Consulte a un médico inmediatamente si se ingiere una pila.

◆ No utilice ni deje la batería cerca de una fuente de calor, como un fuego o un horno mientras la recarga; utilice el cargador de batería específicamente para ese propósito.

◆ No invierta los terminales positivo (+) y negativo (-).

◆ No invierta los terminales positivo (+) y negativo (-).

◆ No arroje la batería al fuego ni a temperaturas muy altas.

◆ No provoque cortocircuito en la batería conectando directamente los polos positivo y negativo.

(-terminales con objetos metálicos como un cable.

◆ No transporte ni almacene la batería junto con objetos metálicos como collares, horquillas, etc.

◆ No golpee ni arroje la batería contra una superficie dura.

◆ No suelde directamente la batería.

◆ No perfore la batería con un clavo u otro objeto afilado.

1). DESCRIPCIÓN GENERAL DEL PRODUCTO

Ventajas de las baterías de fosfato de hierro y litio sobre las baterías de plomo-ácido

◆ Alta tasa C: la batería de litio adopta una celda de fosfato de hierro y litio apilada. Presenta voltaje estable, baja resistencia interna y buena resistencia a altas y bajas temperaturas.

Rendimiento, puede lograr una alta tasa C y una descarga de alta corriente, pudiendo comenzar fácilmente

equipos del vehículo en condiciones de -20 °C a 60 °C.

◆ Peso ligero: la tasa de descarga de la batería de fosfato de hierro y litio es 10 veces mayor que la de

baterías de plomo-ácido, y el volumen y el peso son sólo 1/3 de las baterías de plomo-ácido.

◆ Larga vida útil: la vida útil de las baterías de fosfato de hierro y litio es de 2 veces la de las baterías de plomo-ácido, y el número de descargas de ciclo profundo supera las 1500 veces.

◆ BMS inteligente: el sistema de gestión inteligente (BMS) integrado protege la batería contra sobrecarga, sobre descarga, sobrecalentamiento y cortocircuito.

Incluye encendido/apagado personalizado, suspensión de bajo consumo, reinicio por sacudidas (solo agitar suavemente el vehículo o la batería), reinicio de batería con una tecla y otras funciones. (Patente protegida).

◆ Seguridad: la batería de fosfato de hierro y litio tiene buena estabilidad química, baja autodescarga,

sin efecto memoria y mayor rendimiento de seguridad cuando está cargada.

◆ Protección del medio ambiente: la batería de fosfato de hierro y litio no es tóxica (certificada por SGS),

no contiene plomo, mercurio ni otras sustancias tóxicas, no contamina y cumple con las regulaciones europeas RoHS.

◆ Versatilidad: este producto ha sido diseñado y equipado con juntas universales que permiten

instalarlo fácilmente en una variedad de vehículos y reemplazar más modelos de baterías de plomo-ácido.

◆ Aplicación: este producto es compatible con motocicletas, vehículos todo terreno, motos de nieve, scooters, vehículos de cuatro ruedas, vehículos todoterreno, UTV, motos acuáticas, cortadoras de césped, generadores y otros modelos.

Batería Parámetros	Modelo		AMX12-ST020B	AMX12-STA40B	AMX12-ST070B
	Nominal Voltaje		12 V
	Nominal Capacidad		2 Ah	4 Ah	7 Ah
	Vatios hora		24 Wh	48 W·h	84 W /h
	Terminal Cantidad		4	4	4
	Yo R(2)		≤ 15 mΩ	≤ 10 mΩ	≤8 mΩ
	RC (m pulg.)		4.8	9.6	16.8
	Material de la carcasa		ABS + PC VO
	Ciclo de vida		≥1 500 veces, descarga Capacidad>80%(1 C)
	Amperaje de arranque temperatura ambiente 3		150A	240A	420A
	Amperaje de arranque e frío: 18 °C, 30 s		70A	120A	210A
	Constante máxima Corriente de descarga		16A 8C	32A 8C	56A 8C
	Carga máxima Actual		10A 5C 7s	20A 5C 7s	35A 5C 7s
	Voltaje de carga recomendado		14,6 V
	Voltaje de descarga recomendado		10,0 V
	Rango de Operando Temperatura	Cargar	10°C~45°C
		Descarga r	- 20°C~60°C
Tamaño Batería	Tamaño estándar (mm)		113×70×85	150×87×93	134×75×133
	Tamaño extendido (mm)		113×70×105	150×87×105	133×75×162
	Tamaño extendido (mm)		113×70×125	150×87×120
	Tamaño extendido (mm)			150×87×130
Batería de plomo-ácido alternativa modelos			YTX4L-BS, YTZ5S-BS YTX5L-BS, YTZ6-BS	YTX12-BS, YTZ14S-BS, YTX7A- BS YTX9-BS, YTZ10S-BS, YTZ12S-BS, YZ12A-B2	YT14AH-BS, 12N7-3B, 12N7-4A, 12N7-4B, 6MF7-BS, 6MF9-BS
Batería Parámetros			Modelo		AMX12-ST080B	AMX12-ST060B
			Nominal Voltaje		12 V
			Nominal Capacidad		8 Ah	6 Ah
			Vatios hora		96 Wh	72 W h
			Terminal Cantidad		4	4
			Yo R(2)		≤8 mΩ	≤8 mΩ
			RC (m pulg.)		19.2	14.64
			Material de la carcasa		ABS + PC VO
			Ciclo de vida		≥1 500 veces, descarga Capacidad>80%(1 C)
			Amperaje de arranque a temperatura ambiente 3		480A	360A
			Amperaje de arranque e frío: 18 °C, 30 s		240A	180A
			Constante máxima Corriente de descarga		64A 8C	48A 8C
			Carga máxima Actual		40A 5C 7s	30A 5C 7s
			Voltaje de carga recomendado		14,6 V
			Voltaje de descarga recomendado		10,0 V
			Rango de Operando Temperatura	Cargar	10°C~45°C
				Descarga r	- 20°C~60°C
Tamaño Batería			Tamaño estándar (mm)		150×87×130	150×87×93
			Tamaño extendido (mm)		150×87×145	150×87×105
			Tamaño extendido (mm)		150×87×155	150×87×120
			Tamaño extendido (mm)		150×87×168	150×87×130
Batería de plomo-ácido alternativa modelos			YTX12-BS, YTX14-BS, YTX20-BS	YTX12-BS, YTZ14S-BS, YTX7A-BS, YTX9-BS YTZ10S-BS, YTZ12S-BS YZ12A-B2

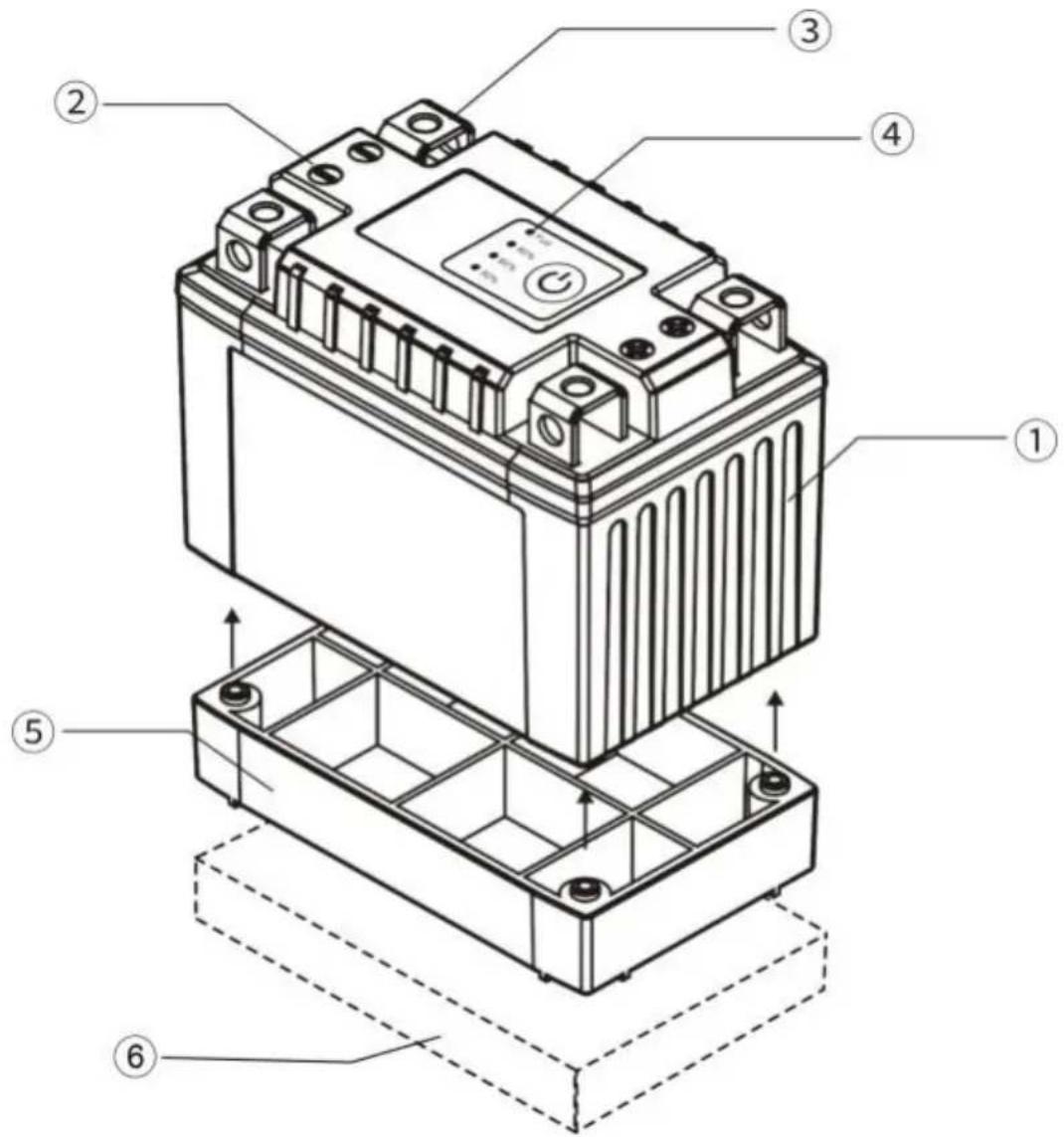

1Material plástico PC+ABS(Nivel de protección contra incendios V0)	2+Identificación de terminal positiva-Identificación del terminal negativo
3Terminales positivos y negativo	4Pantalla de potencia
5. Espaciador universal	6 Espaciador EVA (Algunos modelos lo incluyen)

INSTRUCCIONES DE USO

1) Antes de la instalación, verifique si la batería está dañada.

y si hay fugas, y limpie la superficie de la batería con un paño seco.

Si se encuentra que la carcasa de la batería está agrietada y tiene fugas,

la batería debe reemplazarse inmediatamente para evitar la corrosión.

Compruebe si la posición de la batería es uniforme

y limpia, y evite que objetos extraños como soldaduras

o juntas dañen la batería.

2) Primero retire la caja de embalaje de la batería, no la instale con la caja, y está estrictamente prohibido envolver la apariencia de la batería con cinta, película plástica. La batería debe instalarse en posición vertical, no al revés. La distancia entre baterías adyacentes debe ser mayor a 2 mm y, al mismo tiempo, debe ser a prueba de golpes, a prueba de presión, firmemente instalada y no debe sacudirse ni impactarse, frotarse entre sí, ni puede entrar agua.

3) Para garantizar un uso seguro, la parte superior de la caja de la batería donde está instalada la batería y los componentes relacionados fuera de la caja de la batería deben tener orificios de ventilación de no menos de 8 mm desde el interior hacia el exterior, y no deben estar bloqueados, para evitar que el gas generado accidentalmente cuando la batería se descargue a tiempo en la caja de la batería y el espacio de los componentes relacionados, especialmente el espacio similar a la evitación del sellado debajo del reposapiés.

4) Elija cables de conexión calificados, determine la corriente máxima de los cables.

De acuerdo con todos los parámetros de soporte del vehículo, y los cables están libres de corrosión y oxidación, óxido, bifurcación y conexión.

5) Los dispositivos que sean propensos a chispas eléctricas deben estar aislados de la batería.

6) Las baterías generalmente vienen precargadas en la fábrica y, por lo general, los usuarios pueden cargarlas y usarlas directamente, pero para garantizar la vida útil de la batería, se recomienda cargarla por completo antes de usarla.

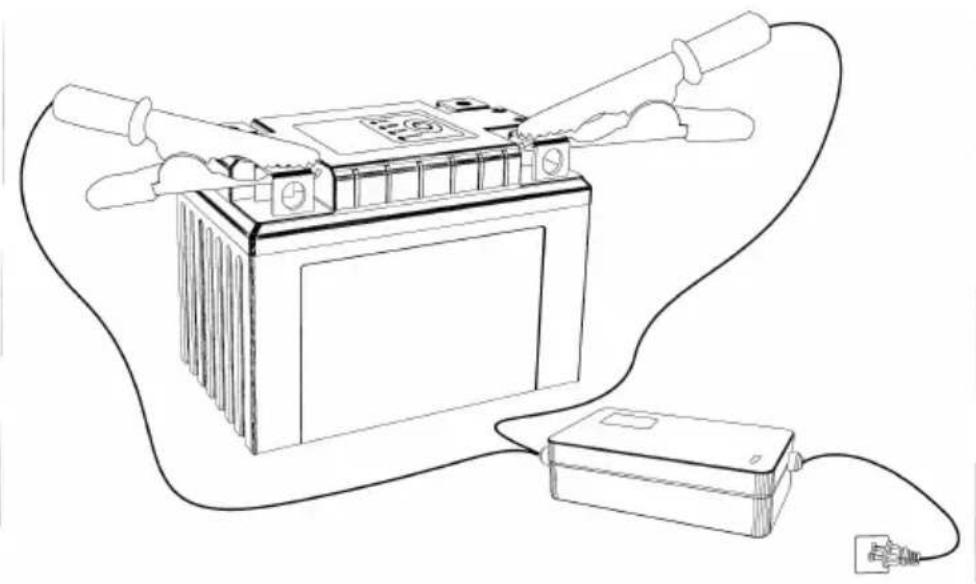

7) Utilice cargadores que cumplan con los requisitos, la sobrecarga y la descarga excesiva

están estrictamente prohibidas.

Prohibido; Se recomienda encarecidamente utilizar un cargador inteligente de fosfato de hierro y litio.

El voltaje de salida del cargador seleccionado debe ser 14,4 V ± 0,2 V, si no se dañará la batería.

Durante un período prolongado, la batería debe almacenarse después de estar completamente cargada y está estrictamente prohibido

guardarla durante mucho tiempo en un estado de bajo consumo.

8) Si la batería se carga continuamente durante más de 10 horas, el cargador aún carga.

se vuelve verde o la batería se calienta significativamente y se debe detener la carga inmediatamente y se entrega al punto de servicio posventa local para su procesamiento.

En temporada de altas temperaturas, se recomienda estacionar durante media hora aproximadamente y

Espere a que la batería se enfríe a su temperatura normal antes de cargarla.

9) La batería no debe estar cerca de fuentes de fuego ni de calor, y debe evitar vibraciones violentas, colisiones y cortocircuitos de los polos positivo y negativo. Está estrictamente prohibido cargar la batería directamente bajo la exposición al sol y en temporada de calor.

y está prohibido cargar directamente después de conducir en verano cuando la temperatura de la batería

es relativamente alta.

10) La capacidad de la batería se basa en una temperatura ambiente de 25 °C y la capacidad disminuye aproximadamente un 1% por cada caída de 1 °C en la temperatura, y la influencia

de los factores de temperatura ambiente se debe considerar durante el uso. La batería debe

evitarse en entornos de baja temperatura por debajo de -10 °C.

11) Después de un período de ciclo de carga y descarga de la batería, la capacidad de la

batería aumentará.

disminuir gradualmente, lo que resulta en una disminución del kilometraje del vehículo eléctrico, lo que

es un fenómeno normal.

Nota: La apariencia del producto es solo de referencia, consulte el recibo de la batería física que prevalecerá. Hay 4 ranuras para tarjetas en la parte inferior de la batería, el espaciador universal está alineado con las cuatro ranuras para tarjetas y pegado, no necesitan tornillos.

Espaciador: El espaciador configurado se adapta perfectamente al tamaño del compartimento de la batería. Si la altura de la batería es insuficiente o no cabe, puede agregar o quitar espaciadores. Los espaciadores son compatibles con más modelos de batería y ofrecen más opciones.
