AMX12-ST020B - Batterier Vevor - Gratis bruksanvisning och manual

Typ av produkt	Litiumjärnfosfatbatteri (LiFePO4) för motorcykel och fordon
Märke	Vevor
Modell	AMX12-ST020B
Märkspänning	12 V
Märkkapacitet	2 Ah
Energi	24 Wh
Mått (L × B × H)	113 × 70 × 85 mm (standard)
Höljesmaterial	ABS+PC V0 (brandsäker)
Inre resistans	≤ 15 mΩ
Startström vid 25°C (3 s)	150 A
Startström vid -18°C (30 s)	70 A
Maximal kontinuerlig urladdningsström	16 A (8C)
Maximal laddningsström	10 A (5C, 7 s)
Rekommenderad laddspänning	14,6 V
Rekommenderad urladdningsspänning	10,0 V
Temperaturområde för laddning	10 °C till 45 °C
Temperaturområde för urladdning	-20 °C till 60 °C
Livslängd (antal cykler)	≥ 1 500 cykler (vid 80 % kvarvarande kapacitet)
Inbyggt skydd	BMS: överladdning, djupurladdning, överhettning, kortslutning
Antal poler	4
Specialfunktioner	Effektindikator, justerbara distanshylsor, låg strömförbrukning i standby, omstart genom skakning
Utbytbara blybatterimodeller	YTX4L-BS, YTZ5S-BS, YTX5L-BS, YTZ6-BS
Underhåll	Rengör polerna med en torr trasa; utsätt inte för vatten; förvara svalt och torrt
Säkerhet	Kortslut inte, utsätt inte för värme, punktera inte, vänd inte polariteten

Vanliga frågor - AMX12-ST020B Vevor

Vilka fördelar har litiumjärnfosfatbatterier (LiFePO4) jämfört med blybatterier?

LiFePO4-batterier erbjuder minskad vikt (1/3 av blybatteriers), längre livslängd (>1500 cykler), hög urladdningsström (enkel start i kyla), inbyggd intelligent BMS, bättre säkerhet (giftfri, utan bly/kvicksilver) och är miljövänliga (RoHS-certifierade).

Vilken är den rekommenderade laddspänningen för detta batteri?

Den rekommenderade laddspänningen är 14,6 V. Använd helst en intelligent laddare för LiFePO4 med en utspänning på 14,4 V ± 0,2 V.

Kan jag använda en vanlig blybatteriladdare?

Nej, det är starkt avrådat. Överladdning eller felaktig spänning kan skada batteriet. Använd endast en specifik laddare för litiumjärnfosfat.

Hur installerar jag batteriet på min motorcykel eller mitt fordon?

Före installationen, kontrollera att batteriet inte är skadat och rengör polerna med en torr trasa. Installera batteriet vertikalt, utan att linda in det i tejp eller plast. Använd de medföljande distanshylsorna för att justera höjden. Se till att det finns god ventilation (luftöppning ≥8 mm) och fäst det ordentligt för att undvika vibrationer.

Vad gör jag om batteriet luktar eller blir onormalt varmt?

Sluta omedelbart att använda och ladda batteriet. Ta bort batteriet från enheten och placera det i en metallbehållare (t.ex. järnlåda). Kontakta kundtjänst. Fortsätt inte att använda batteriet.

Hur underhåller jag batteriet för att förlänga dess livslängd?

Förvara batteriet på en sval och torr plats, skyddad från fukt. Rengör polerna med en torr trasa om de är smutsiga. Undvik djupa urladdningar; ladda den så snart som möjligt. Om den förblir oanvänd under lång tid, förvara den laddad till 100 % och ladda den var tredje månad.

Kan jag använda detta batteri i mycket kallt väder?

Ja, den kan urladdas från -20 °C till 60 °C. Kapaciteten minskar dock med cirka 1 % per °C under 25 °C. Undvik att ladda batteriet under 10 °C.

Hur vet jag batteriets laddningsstatus?

Batteriet är utrustat med en effektindikator (4 lysdioder). När alla lysdioder lyser är batteriet fullt. Om en lysdiod blinkar eller släcks är laddningen låg.

Vad gör jag om elektrolyt sväljs?

Vid kontakt med ögon eller hud, skölj rikligt med rent vatten i minst 15 minuter. Kontakta omedelbart läkare. Gnugga inte ögonen.

Hur återvinner jag batteriet vid slutet av dess livslängd?

Kasta inte batteriet i hushållssoporna. Följ lokala bestämmelser och lämna in det på en insamlingsplats för återvinning av elektronik. Isolera polerna med tejp innan transport.

BRUKSANVISNING AMX12-ST020B Vevor

Detta är originalinstruktionerna, vänligen läs alla instruktioner noggrant innan du använder produkten. VEVOR förbehåller sig en tydlig tolkning av vår användarmanual. Produktens utseende ska vara beroende av den produkt du mottagit. Vi ber om ursäkt för att vi inte kommer att informera dig igen om det finns några teknik- eller programuppdateringar för vår produkt.

	Varning – För att minska risken för skador måste användarer instruktionsmanualen noggrant.
	Denna enhet uppfyller del 15 i FCC-reglerna. Användning är underkastad följande två villkor: (1) Denna enhet får inte orsa skadliga störningar, och (2) denna enhet måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oöns drift.
	Denna produkt omfattas av bestämmelserna i EU-direktiv 2012/19/EG. Symbolen som visar en överstruken softunna ind att produkten kräver separat sophämtning inom Europeiska uni Detta gäller produkten och alla tillbehör som är märkta med symbol. Produkter som är märkta som sådana får inte kasse vanligt hushållsavfall, utan måste lämnas till en insamlingsplats återvinning av elektriska och elektroniska apparater.

ANVÄNDARGUIDE

VARNINGAR!

◆ Använd eller lämna inte batteriet vid mycket höga temperaturer (till exempel i starkt solljus).

solljus eller i ett fordon i extremt varmt väder). Annars kan den överhettas eller brinna, dess prestanda kommer att försämras och dess livslängd kommer att förkortas.

◆ Använd den inte på platser med hög statisk elektricitet, annars kan säkerhetsanordningarna

skadas och orsaka en skadlig situation.

◆ Om elektrolyt kommer i kontakt med ögonen på grund av batteriläckage, gnugga inte ögonen! Skölj ögonen med rent rinnande vatten och sök omedelbart läkarvård.

Annars kan det skada ögonen eller orsaka synförlust.

◆ Om batteriet avger lukt, genererar värme, missfärgas eller deformeras, eller om det

fungerar

onormalt under användning, laddning eller förvaring, ta omedelbart bort det från enheten eller mobilladdaren och placera det i en sluten behållare, till exempel en metallåda.

◆ Om batteripolerna är smutsiga, rengör dem med en torr trasa före användning. Annars kan strömavbrott eller laddningsfel uppstå på grund av dålig anslutning.

mellan cellen och instrumentets elektroniska kretsar.

◆ Var medveten om att kasserade batterier kan orsaka brand, 100 % laddade ur batterier och band

batteripolerna för att isolera dem innan de kasseras.

VARNINGAR!

Batteriet kommer att explodera, läcka eller explodera om du inte noggrant följer nedanstående beskrivning.

◆ Sänk inte ner batteriet i vatten eller havsvatten och förvara batteriet svalt och torrt i miljön under vänteperioden.

◆ Blanda inte batteriet med ett engångsbatteri (t.ex. ett torrbatteri) eller ett batteri med olika prestanda tillsammans.

◆ Förvara alla batterier utom räckhåll för små barn. Kontakta omedelbart läkare om batteri sväljs.

◆ Använd inte batteriet nära en värmekälla, såsom en öppen spis eller ett element, laddning. Använd batteriladdaren specifikt för detta ändamål.

◆ Växla inte om de positiva (+) och negativa (-) polerna.

◆ Växla inte om de positiva (+) och negativa (-) polerna.

◆ Kasta inte batteriet i eld eller värme.

◆ Kortslut inte batteriet genom att direkt ansluta den positiva (+) och negativa polen (-terminaler med metallföremål som en tråd.

◆ Transportera eller förvara inte batteriet tillsammans med metallföremål som halsband hårnålar etc.

◆ Slå eller kasta inte batteriet mot en hård yta.

◆ Löd inte fast batteriet direkt.

◆ Stick inte hål på batteriet med en spik eller annat vasst föremål.

PRODUKTINTRODUKTION

1) PRODUKTÖVERSIKT

◆ Hög koldioxidhalt: Litiumbatterier använder staplade litiumjärnfosfatceller, har stabil spänning, lågt inre motstånd, bra prestanda vid höga och låga temperaturer, kan uppnå hög C-hastighet och hög strömurladdning, kan enkelt starta fordonsutrustning under förhållanden mellan -20 °C och 60 °C.

- Lätt vikt: Urladdningshastigheten för litiumjärnfosfatbatterier är 10 gånger högre än blybatterier, och volymen och vikten är bara 1/3 av blybatterier.

- Lång livslängd: Litiumjärnfosfatbatteriers livslängd är 2–3 gånger längre än blybatteriers, antalet djupa urladdningar överstiger 1500 gånger.

- Intelligent BMS: Det inbyggda intelligenta hanteringssystemet (BMS) skyddar batteriet från överladdning, överurladdning, överbelastning, överhettning och kortslutning. Och med anpassad strömavstängning, energisparläge, skaka-för-omstart (skaka bara fordonet eller batteriet försiktigt), batteriomstart med en knapptryckning och andra funktioner. (Patentskyddat).

◆ Säkerhet: litiumjärnfosfatbatteri har god kemisk stabilitet, låg självurladdning, ingen minneseffekt och högre säkerhetsprestanda när den är laddad.

- Miljöskydd: litiumjärnfosfatbatteriet är giftfritt (SGS-certifierat), innehåller inte bly, kvicksilver och andra giftiga ämnen, ingen förorening, i linje med Europeiska RoHS-förordningar.

- Mångsidighet: Denna produkt har utformats och kompletterats med universalpackning som möjliggör att du enkelt kan installera den på en mängd olika fordon och ersätta fler blybatterimodeller.

◆ Användningsområde: Denna produkt är kompatibel med motorcyklar, terrängfordon, snöskotrar, skotrar, fyrhjuliga fordon, terrängfordon, UTV:er, gokart, vattenskotrar, gräsklippare, generatorer och andra modeller.

Batteri Parameterar	Modell		AMX12-ST020B	AMX12-STA40B	AMX12-ST070B
	Nominell Spänning		12V
	Nominell Kapacitet		2Ah	4 Ah	7 Ah
	Wattimmar		24 Wh	48Wh	84Wh
	Terminal Antal		4	4	4
	Jag R(2)		≤ 15 mΩ	≤ 10 mΩ	≤8 mΩ
	RC (m tum )		4.8	9.6	16,8
	Höljmaterial		ABS+PC VO
	Livscykel		≥1 500 gånger, urladdning Kapacitet >80 % (1 °C)
	Starta Ampere @ RT 3		150A	240A	420A
	Kallstartström i Amperee-18 °C i 30 sekunder		70A	120A	210A
	Max.konstant Urladdningsström		16A 8C	32A 8C	56A 8C
	Max laddning Nuvarande		10A 5C 7s	20A 5C 7s	35A 5C 7s
	Rekommenderad laddningsspänning		14,6V
	Rekommenderad urladdningsspänning		10,0 V
	Utbud av 0opererande Temperatur	Avgift	10°C~45°C
		Ansvarsfri het	- 20°C~60°C
Storlek Batteri	Standardstorlek (mm)		113×70×85	150×87×93	134×75×133
	Utökad storlek (mm)		113×70×105	150×87×105	133×75×162
	Utökad storlek (mm)		113×70×125	150×87×120
	Utökad storlek (mm)			150×87×130
Alternativt blybatteri modeller			YTX4L-BS, YTZ5S-BS YTX5L-BS YTZ6-BS	YTX12-BS, YTZ14S-BS, YTX7A- BS YTX9- BS YTZ10S- BS YTZ12S- BS YZ12A-B2	YT14AH-BS, 12N7-3B, 12N7-4A, 12N7-4B, 6MF7-BS, 6MF9-BS
Batteri Parameterrar			Modell		AMX12-ST080B	AMX12-ST060B
			Nominell Spänning		12V
			Nominell Kapacitet		8 Ah	6 Ah
			Wattimmar		96Wh	72Wh
			Terminal Antal		4	4
			Jag R(2)		8 mΩ	8 mΩ
			RC (m tum )		19. 2	14,64
			Höljmaterial		ABS+PC VO
			Livscykel		1 500 gånger, urladdning Kapacitet >80 % (1 °C)
			Starta Ampere @ RT		480A	360A
			Kallstartström i Amperee-18 °C i 30 sekunder		240A	180A
			Max.konstant Urladdningsström		64A 8C	48A 8C
			Max laddning Nuvarande		40A 5C 7s	30A 5C 7s
			Rekommenderad laddningsspänning		14,6V
			Rekommenderad urladdningsspänning		10,0 V
			Utbud av 0opererande Temperatur	Avgift	10°C~45°C
				Ansvarsfri het	- 20°C~60°C
Storlek Batteri			Standardstorlek (mm)		150×87×130	150×87×93
			Utökad storlek (mm)		150×87×145	150×87×105
			Utökad storlek (mm)		150×87×155	150×87×120
			Utökad storlek (mm)		150×87×168	150×87×130
Alternativt blybatteri modeller			YTX12-BS, YTX14-BS, YTX20-BS	YTX12-BS, YTZ14S-BS, YTX7A-BS, YTX9-BS YTZ10S-BS, YTZ12S-BS YZ12A-B2

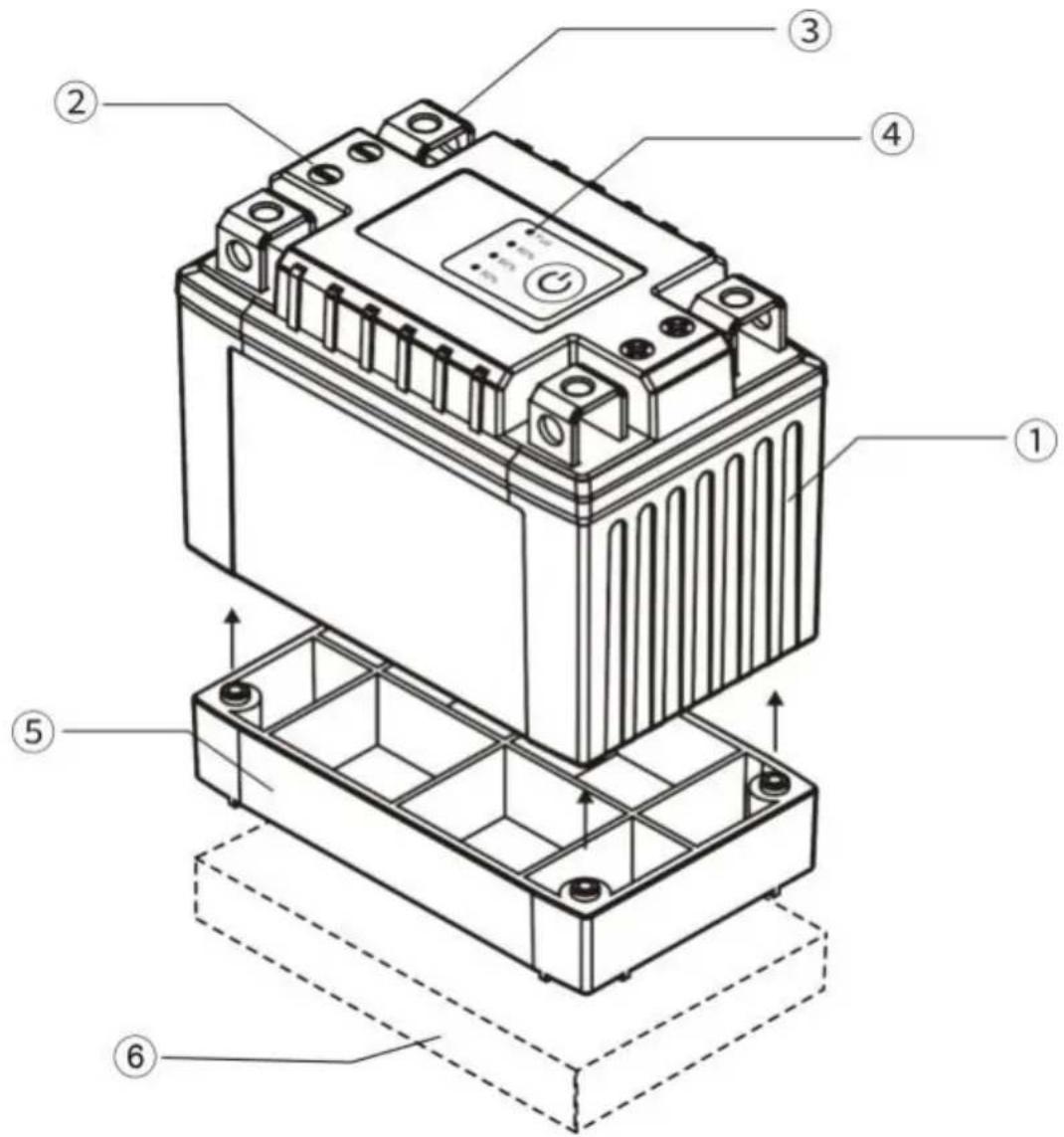

1PC+ABS-plastmaterial(Brandskyddsnivå V0)	2+Positiv polidentifiering-Negativ terminalidentifiering
3Positiva och negativa terminale	4Strömdisplay
5Universaldistans	6 EVA -distans (Vissa modeller levereras inte med)

BRUKSANVISNING

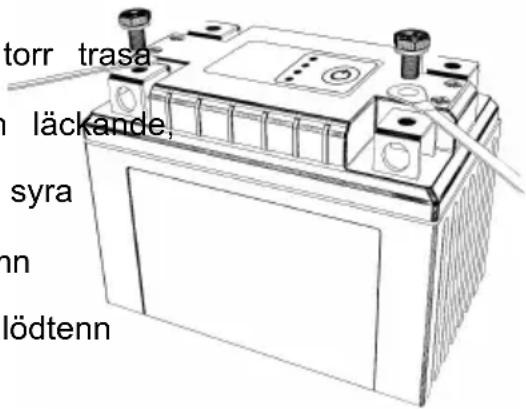

1) Kontrollera om batteriet är skadat före installationen.

och läckande, och rengör batteriets yta med en torr trasa, om batterihöljet visar sig vara sprucket och läckande

Batteriet bör bytas ut omedelbart för att undvika syrakorrosion. Kontrollera om batteriets position är jämn

och snyggt, och undvik främmande föremål som lödtennleder från att skada batteriet.

2). Ta först bort batteriets förpackning, installera den inte tillsammans med förpackning och det är strängt förbjudet att täcka batteriets utseende med tejp, plastfilm etc.; Batteriet ska installeras upprätt, inte upp och ner, avståndet mellan intilliggande batterier ska vara större än 2 mm, och samtidigt ska det vara stötsäkert, trycktåligt, ordentligt installerat får inte skaka och stöta, gnugga mot varandra och får inte komma i kontakt med varandra. 3). För att garantera säker användning måste den övre delen av batterilådan där batteriet installerat och de relaterade komponenterna utanför batterilådan se till att det finns ventilationshål på minst 8 mm från insidan till utsidan, och de får inte blockeras, för att förhindra att gas som oavsiktligt genereras när batteriet laddas urladdas i tid in i batteriet och utrymmet för relaterade komponenter, särskilt utrymmet som liknar det för att undvika tätning under fotstödet. 4). Välj kvalificerade anslutningskablar, bestäm den maximala lagerströmmen för kablarna enligt hela fordonets stödparametrar, och ledningarna är fria från korrosion och oxidation, rost, förgreningar och anslutningar. 5). Enheter som är benägna att utlösa elektriska gnistor måste isoleras från batteriet. 6). Batterier är vanligtvis förladdade på fabriken, och vanligtvis kan användare ladda och använda dem direkt, men för att säkerställa batteriets livslängd rekommenderas det att ladda det helt före användning. 7). Använd laddare som uppfyller kraven, överladdning och överurladdning är strikt förbjudet; Det rekommenderas starkt att använda en intelligent litiumjärnfosfatladdare, Utgångsspänningen för den valda laddaren ska vara 14,4V ± 0,2V om batteriet inte

används.

under en längre tid måste batteriet förvaras efter full laddning, och det är strängt förbjudet att

förvara den under längre tid i ett lågt strömläge.

8). Om batteriet laddas kontinuerligt i mer än 10 timmar, laddar laddaren fortfarande blir grönt eller batteriet värms upp avsevärt och laddningen bör avbrytas

omedelbart och lämnas till den lokala kundtjänsten för hantering. Om du

Om du kör under högtemperatursäsongen rekommenderas det att parkera i ungefär en halvtimme och

vänta tills batteriet har svalnat till normal temperatur innan du laddar det.

9). Batteriet bör inte vara nära eld- och värmekällor, och batteriet bör

undvikas från våldsamma vibrationer, kollisioner och kortslutning av positiva och negativa poler;

Det är strängt förbjudet att ladda batteriet i direkt solljus under den varma årstiden, och det är förbjudet att ladda direkt efter körning på sommaren när batteriets temperatur är relativt hög.

10). Batterikapaciteten baseras på en omgivningstemperatur på 25 °C, och batteriets kapacitet minskar med cirka 1 % för varje 1 °C temperatursänkning, och den påverkas av faktorer som omgivningstemperatur bör beaktas vid användning. Batteriet bör undvikas i en miljö med låg temperatur under -10 °C.

11). Efter en period av laddnings- och urladdningscykel för batteriet kommer batterikapaciteten att minska

gradvis minska, vilket resulterar i en minskning av elfordonets körsträcka, vilket är ett normalt fenomen.

Obs: Produktens utseende är endast för referens, vänligen se kvittot för det fysiska objektet. Det finns 4 kortplatser längst ner på batteriet. Den universella packningen är i linje med de fyra kortplatserna och fastklistrad, inga skruvar behövs.

Distanshållare: Den konfigurerade distanshållaren kan perfekt matcha batterifackets storlek. När batteriets höjd är otillräcklig eller inte får plats kan du välja att lägga till distanshållare eller ta bort dem. Lägg till distanshållare som är kompatibla med fler batterimodeller som alternativ.
