MANUAL DE USUARIO LB360TA Vevor
MÁQUINA DE HIELO
Seguimos comprometidos a brindarle herramientas a precios competitivos.
"Ahorra la mitad", "mitad de precio" o cualquier otra expresión similar realizada únicamente por nosotros
Representa una estimación de los ahorros que podría tener al comprar ciertas herramientas.
con nosotros en comparación con las principales marcas líderes y no significa necesariamente cubrir
todas las categorías de herramientas que ofrecemos. Le recordamos que debe verificar con cuidado
cuando realiza un pedido con nosotros, si realmente está ahorrando
la mitad en comparación con las principales marcas líderes.
¿Tiene preguntas sobre el producto? ¿Necesita asistencia técnica? No dude en ponerse en contacto con nosotros:
Estas son las instrucciones originales. Lea atentamente todas las instrucciones del manual antes de utilizar el producto. VEVOR se reserva la interpretación clara de este manual de usuario. La apariencia del producto está sujeta al producto que recibió. Perdónenos por no informarle nuevamente si hay actualizaciones de tecnología o software en este producto.
| Advertencia: Para reducir el riesgo de lesiones, el usdebe leer atentamente el manual de instrucciones. |
| Este producto está sujeto a las disponeciones de la DEuropea 2012/19/CE. El símbolo que muestra un conte de basura tachado indica que el producto requiresrecogida selectiva de residuos en la Unión Europea. Aplica al producto y a todos los accesorios marcadossimpilo. Los productos marcados como tales no pue desecharse con los residuos domesticos normales, sindeben llevarse a un punto de recogida para recicdispositivos electricos y electrónicos. |
INSTRUCCIONES DE USO RÁPIDO
Requisitos de instalación:
- La superficie de la máquina está cubierta con una película protectora que debe retirarse antes de su uso.
- Para prolongar la vida útil de la máquina para fabricar hielo, debe colocarse en posición vertical durante al menos 6 horas antes de encenderla.
- El cuerpo principal de este producto debe colocarse directamente sobre el depósito de almacenamiento de hielo, y los lados izquierdo, derecho y trasero del cuerpo principal de la máquina de hielo deben estar alineados con el depósito de almacenamiento de hielo.
- Preste atención a la seguridad personal al colocar la unidad principal de la máquina para fabricar hielo, y la unidad principal no debe inclinarse más de 30 cm de distancia de obstáculos.
- Instale las tuberías de entrada y salida de agua del cuerpo principal de la máquina de acuerdo con el diagrama de instalación en la parte posterior del cuerpo principal.
- La temperatura ambiente de este producto no debe superar los 38 °C y la temperatura del agua de entrada no debe superar los 32 °C.
- Si hay una alarma E04, verifique la temperatura ambiente y la temperatura del agua de manera oportuna y realice los ajustes correspondientes.
- Antes de usar, es necesario retirar la cinta protectora. Los pasos específicos son los siguientes:
Paso 1: Afloje los tornillos.
Paso 2: Retire la cinta.
Paso 3: Retire el algodón perlado.
Requisitos de limpieza:
- Debido a las diferencias significativas en la calidad del agua entre las regiones, se recomienda conectar la entrada para evitar que las impurezas se depositen y bloqueen las tuberías y las bombas de agua.
- Si se añade un dispositivo purificador de agua a la tubería de agua, es posible que se acumulen impurezas y se bloquee el paso del agua, lo que no es un problema de calidad del producto. Limpie la máquina periódicamente.
- Se recomienda limpiar el sistema de agua principal (fregadero, bomba de tubería de agua) cada 10 a 14 días.
- Antes de utilizar el modo de limpieza manual, agregue el agente de limpieza preparado (como el descalcificador de ácido cítrico) al tanque de agua. Limpie durante aproximadamente 40 minutos.
Descripción de las funciones:
- Función de ajuste del espesor del hielo: Pulse "reservar/agregar" dos veces en el estado de inicio para entrar en el estado de engranaje de espesor del hielo. En este momento, puede ajustar el espesor del hielo de acuerdo con el espesor del hielo pulsando "reservar/agregar" y "iluminación/reducción". Se recomienda que el engranaje de espesor del hielo no sea inferior a 0.
- Función de limpieza: Presione el "interruptor" para apagar, luego presione "clean/set" para ingresar al modo de limpieza. El tiempo de limpieza en el modo de limpieza es de aproximadamente 40 minutos.
Antes de utilizar el aparato, lea atentamente el manual. Para reducir el riesgo de incendio, descarga eléctrica o lesiones al utilizar el
aparato, siga las precauciones básicas, incluidas las siguientes:
PELIGRO:
♦ Lea todas las instrucciones antes de utilizar la máquina para hacer hielo. ♦ Enchufe en un tomacorriente de tres clavijas con conexión a tierra, no retire la clavija de conexión a tierra, no utilice un adaptador y no utilice un cable de extensión. ♦ Se recomienda que se proporcione un circuito independiente que alimente únicamente a su aparato. Utilice un tomacorriente que no se pueda apagar con un interruptor. ♦ Nunca limpie las piezas del aparato con líquidos inflamables. Estos vapores pueden crear un riesgo de incendio o explosión. Y no almacene ni utilice gasolina u otros vapores y líquidos inflamables cerca de este o cualquier aparato. Los vapores pueden crear un riesgo de incendio o explosión. ♦ Antes de proceder con las operaciones de limpieza y mantenimiento, asegúrese de que la línea eléctrica de la unidad está desconectada. ♦ No conecte ni desconecte el enchufe eléctrico con las manos mojadas. ♦ Desenchufe el aparato o desconecte la alimentación antes de limpiarlo o realizar tareas de mantenimiento. Si no lo hace, puede sufrir una descarga eléctrica o incluso la muerte. ♦ No intente reparar ni reemplazar ninguna pieza de su aparato a menos que
se recomiende específicamente en este material. Todos los demás trabajos de mantenimiento deben ser realizados por un técnico calificado.
♦ Para evitar que un niño quede atrapado, manténgalo fuera del alcance de niños y lejos de la máquina para fabricar hielo. ♦ Antes de tirar su vieja máquina para hacer hielo, quite la puerta pero deje los estantes en su lugar para que los niños no puedan entrar fácilmente. ♦ Nunca permita que los niños operen, jueguen con o se arrastren bajo el aparato.
Advertencia:
♦ Esta máquina debe ser operada por profesionales o personal capacitado; asegúrese de que la máquina está conectada de forma fiable a tierra para mantenerla segura. ♦ Utilice la potencia que se indica en la placa de características y que la desviación de polarización sea inferior al ±10% de la tensión nominal. El cableado debe ser realizado por profesionales. ♦ Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, su agente de servicio o personas igualmente calificadas para evitar un peligro. ♦ Antes de realizar cualquier mantenimiento a la máquina, asegúrese de haber cortado la corriente. ♦ No moje ni rocíe líquido sobre los enchufes, motores u otras partes eléctricas para evitar descargas eléctricas.
Este aparato puede ser utilizado por niños mayores de 8 años y personas con capacidades físicas, sensoriales o mentales reducidas o que carezcan de experiencia y conocimientos, siempre que estén bajo supervisión o hayan recibido instrucciones sobre el uso seguro del aparato y comprendan los peligros que conlleva. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento por parte del usuario no deben ser realizados por niños sin supervisión.
REFRIGERANTE INFLAMABLE
Para su seguridad, observe las siguientes recomendaciones.
Este aparato contiene una pequeña cantidad de gas R290/R600a para fabricar hielo, que es respetuoso con el medio ambiente, pero inflamable. No daña la capa de ozono ni aumenta el efecto invernadero. Durante el transporte y la instalación, asegúrese de que los tubos del circuito refrigerante no sufran daños. Al manipular, mover y utilizar el refrigerador o el congelador, se debe evitar dañar las tuberías del refrigerante o correr el riesgo de fugas. Evite utilizar o manipular objetos punzantes cerca de los electrodomésticos. La fuga de refrigerante puede incendiarse y dañar los ojos. En caso de que se produzcan daños, manténgase alejado del fuego y de cualquier dispositivo que genere chispas. Desconecte el aparato de la red eléctrica. Ventile bien la habitación en la que se encuentre el aparato durante varios minutos.
minutos.
Notifique al servicio de atención al cliente para obtener las medidas y el asesoramiento necesarios. La cantidad de refrigerante para fabricar hielo contenido en este aparato se detalla arriba en gramos; también se indica en la placa de características del aparato.
ADVERTENCIA: Durante el uso, el mantenimiento y la eliminación del aparato, preste atención al símbolo
similar al de la izquierda, que se encuentra en la
parte posterior del aparato (panel posterior o compresor) y es de color amarillo o naranja. Es un símbolo de advertencia de riesgo de incendio. Hay materiales inflamables en las tuberías de refrigerante y el
compresor. Manténgase alejado de fuentes de fuego durante el uso, mantenimiento y la eliminación.
Nota:
Mantenga el agua u otros líquidos conductores lejos de la máquina; No introduzca palos de golf en la máquina; Durante el movimiento de la máquina, esta debe llevarse con cuidado en un ángulo de menos de 45 grados.
Se prohíbe doblar las tuberías de descarga de agua o de suministro de agua, de modo que se dañen y se produzcan fugas de agua por ellas.
La distancia entre las aberturas de aire y la pared debe ser superior a 3
Además, mantenga una buena ventilación y asegúrese de que la máquina esté seca y limpia.
GUARDE ESTAS INSTRUCCIONES

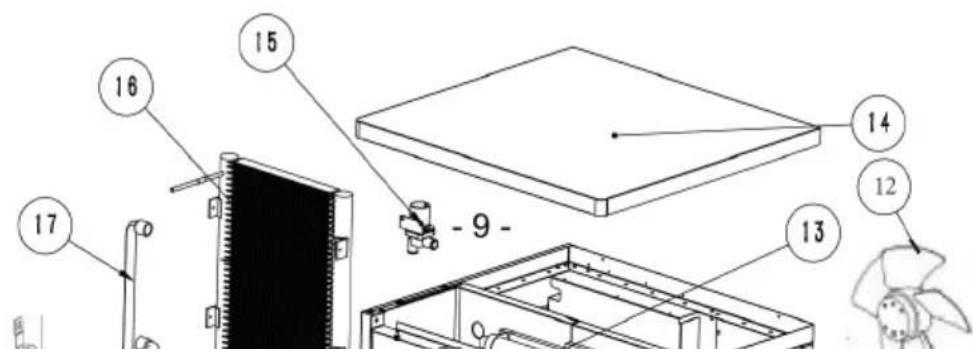

ESTRUCTURA BÁSICA
Tipo dividido
| No. | Nombre | No. | Nombre |
| 1 | Panel frontal | 10 | válvula de suministro de agua |
| 2 | Panel de control | 11 | panel de control électrique |
| 3 | Tapa del evaporador | 12 | Motor del ventilador |
| 4 | Tanque de almacenimiento de agua | 13 | tubo de rociado |
| 5 | Bomba de agua | 14 | Panel superior |
| 6 | Evaporador | 15 | válvula de drenaje |
| 7 | Compresor | 16 | condensador |
| 8 | Panel Derecho | 17 | Tubo de salute de la bo de agua |
| 9 | desagüe | 18 | Sensor de nivel de agua |
| No. | Nombre |
| 1 | Tapón de lavabo |
| 2 | Certificado de calidad |
| 3 | Instrucciones |
| 4 | Tubo de entrada d agua |
| 5 | Cinta de PTFE |
| 6 | Tubo de trenaje d agua |
| No. | Nombre |
| 1 | Pies ajustables |
| 2 | Tubo de conexión oelterro |
| 3 | Cinta de PTFE |
| 4 | Tubo de trenaje de cubo de almacenimiento de hielo |
| 5 | Filtro de agua |
| 6 | Pala de hielo |
Este lote de accesorios necesita comparar baldes de
almacenamiento de hielo.
INSTALACIÓN
Abra la caja y traslade la máquina a un lugar adecuado. Compruebe la lista de embalaje y el contenido. Si son diferentes, consulte a su distribuidor.

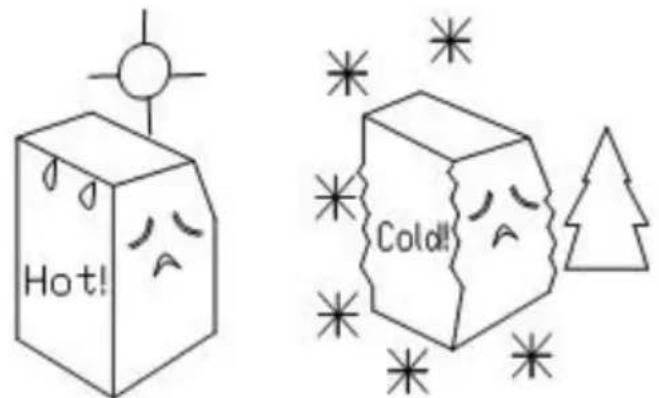

2. Entorno operativo
A. Temperatura ambiente: SN, N, ST: 10 ℃ ～ 38 ℃
Humedad ambiental: humedad relativa ≤ 90%
- Retire las patas del balde de almacenamiento de hielo e instálelas en la parte inferior del balde de almacenamiento de hielo.
- Dos personas transportan la máquina de hielo y la colocan sobre el cubo de almacenamiento de hielo, hasta que quede al ras del cubo de almacenamiento de hielo.
- Mantenga el nivel del motor principal ajustando las patas de la máquina para hacer cubos de hielo.
La máquina de hielo debe instalarse de acuerdo con las normas de seguridad de sistemas de refrigeración, ASHRAE 15. Además, el fabricante de hielo no debe instalarse en pasillos ni corredores de edificios públicos.
Utilícelo con el depósito de hielo provisto por el fabricante. No lo reemplace.
La distancia entre las máquinas de aire y la pared debe ser superior a 30 cm. Además, mantenga una buena ventilación y asegúrese de que la máquina esté seca y limpia. La posición para colocar la máquina de hielo debe estar lejos de fuentes de calor, como un horno, una cocina eléctrica, etc.
B. La fuente de agua es ADECUADA para los estándares sanitarios, la temperatura y la presión del agua son adecuadas. Para obtener la mayor eficiencia, el valor de la temperatura del agua de entrada debe ser de 32 °C y la presión debe ser de 0,1 a 0,63 MPa.
C. Debe haber un alcantarillado. Durante el trabajo, parte del agua se descargará, por lo que el alcantarillado es necesario. Además, el alcantarillado debe mantenerse despejado.
SUMINISTRO DE ENERGÍA
a. Seleccione la fuente de alimentación adecuada de acuerdo con el voltaje y la potencia que figuran en la placa de identificación. b. Conecte el cable de alimentación y la fuente de alimentación, asegurándose de que los cables amarillo y verde estén conectados firmemente al cable de tierra.
Precaución:
a. Por seguridad, asegúrese de que la conexión a tierra esté en buenas condiciones.
b. Todos los cables exteriores y otros aparatos deben cumplir con la norma nacional.
c. Si el rango de fluctuación de voltaje es amplio (± 10 % por encima del nominal), se producirán muchas fallas, como que la máquina no pueda arrancar, que la placa de control electrónico esté dañada o que el compresor se dañe. Por lo tanto, deben utilizar un regulador de voltaje automático adecuado.

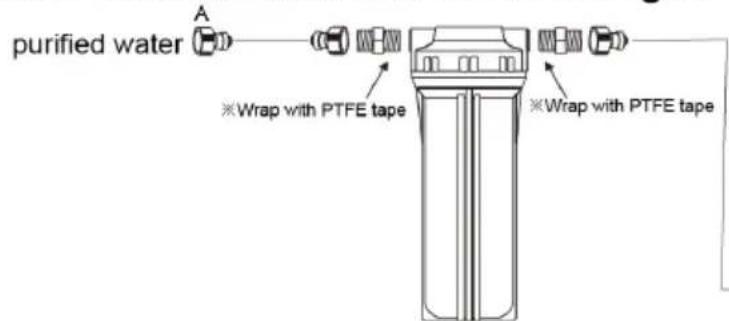

4. Conecte la tubería de suministro de agua
Retire la tubería de agua de la bolsa de accesorios y conecte la tubería de la fábrica de hielo como se muestra arriba.
Una vez finalizada la instalación, verifique la pieza de conexión para ver si hay fugas o no.
Debe conectar las tuberías de agua según el diagrama del panel trasero. El caudal de agua condensada se puede ajustar según las necesidades del cliente (el caudal de agua condensada se relaciona con la velocidad de fabricación de hielo).
5. Conecte la tubería de descarga de agua
El tubo de descarga de agua está situado en la parte trasera de la máquina. Extienda el extremo del tubo hasta el alcantarillado.
INSTRUCCIONES DE SERVICIO
1. Proceso de operación
Primero, abra el grifo de agua, la energía eléctrica y la válvula de suministro de agua. Luego llene el fregadero con agua y cierre el grifo cuando el fregadero esté lleno con la cantidad adecuada de agua.
2. Proceso de fabricación de hielo
Después de varios minutos, la bomba de agua comienza a funcionar y el agua se bombea y fluye uniformemente hacia el molde de hielo. Poco a poco, el hielo se forma en el molde. Cuando la máquina de hielo funciona durante el tiempo especificado, el hielo comienza a caer.
3. Proceso de caída de hielo
La bomba de agua deja de funcionar, la válvula de suministro de agua se abre y el agua se acumula en el fregadero. La válvula de calefacción se enciende y el gas refrigerante se introduce en el molde de hielo; la raíz del hielo se derrite y después de unas 2 horas, el bloque de hielo cae en el compartimiento de hielo. El bloque de hielo que cae golpea la placa de retención (el interruptor inductivo está fijado en el lado derecho de la placa de retención). Hasta ahora, se ha completado un ciclo y se inicia un nuevo ciclo de fabricación de hielo.
4. Parada automática
Cuando el compartimiento de hielo se llena de bloques de hielo, el bloque de hielo que sigue cayendo quedará bloqueado entre la placa de retención y el evaporador. La placa de retención se abrirá automáticamente y no podrá volver a su posición. Después de varios segundos, la máquina de hielo dejará de funcionar automáticamente. Una vez que se retire el bloque de hielo bloqueado entre la placa de retención y el evaporador, la placa de retención volverá a su posición original y la máquina de hielo se reiniciará para producir hielo.
5. Comprobación de funcionamiento
A. Cuando la máquina de hielo está en funcionamiento, una interrupción
repentina del suministro de agua puede provocar que el fregadero no se llene con el agua adecuada. La máquina de hielo pasa al modo de espera y no funciona como de costumbre. Una vez que el suministro de agua se normalice,
reinicie la máquina, podrá funcionar con normalidad.
B. El motor del ventilador del condensador está controlado por la temperatura. Cuando la temperatura de la superficie del condensador es más baja, el motor del ventilador se detendrá para ahorrar energía; cuando la temperatura de la superficie aumenta, el motor del ventilador funciona de nuevo. Por lo tanto, el motor del ventilador funciona de manera intermitente durante el proceso de fabricación de hielo. C. Cuando una máquina de hielo comercial funciona a una temperatura ambiente más baja, el proceso de caída del hielo se demorará más de lo habitual. Si ocurre tres veces seguidas, la máquina se detendrá automáticamente y la luz en la caja eléctrica parpadeará alternativamente con las otras cuatro luces. Después de reiniciar la máquina, todo volverá a la normalidad. Por lo tanto, sugerimos al usuario no utilizar la máquina a una temperatura ambiente baja.
7. Botones en el panel de visualización
Arranque/apagado:
Presione 3 segundos para apagar la máquina en estado encendido.
Presione el botón de encendido/apagado para encender la máquina en el estado apagado. Presione el botón de encendido/apagado para salir de la configuración del espesor del hielo y del estado de ajuste del llenado de agua.
Modo botón
Cambie el programa de fabricación de hielo.
Limpio / Botón Estabilizador
Presione para limpiar el estado cuando la máquina está apagada.
Botón +/reserva:
Presione para ajustar el espesor del hielo bajo equilibrio de presión, hacer descargar hielo, estado de hielo lleno.
Haga clic para aumentar 1, mantenga presionado el botón para aumentar continuamente bajo el estado de ajuste del espesor del hielo.
Haga clic para pasar al estado de configuración de la hora de reserva en desactivado.
- Botón de luz:
Haga clic para disminuir 1, mantenga presionado el botón para disminuir continuamente bajo el estado de ajuste del espesor del hielo.
Instrucciones: cuando la máquina se encuentra en la condición de "protección por falta de agua", pueda reiniciarse automáticamente después de que el fregadero se llene con el agua adecuada. Si otras fallas hacen que la máquina se detenga, presione el botón de inicio o vuelva a suministrar energía después de cuarenta y cinco minutos y la máquina comenzará nuevamente.
A. Los parámetros tecnológicos están en la placa de identificación. B. El diagrama esquemático eléctrico está en el interior de la placa.
