MANUALE UTENTE LB360TA Vevor
Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o altre espressioni simili utilizzate da noi rappresentano una stima dei risparmi che potresti ottenere acquistando determinati strumenti rispetto ai principali marchi top e non significano necessariamente coprire tutte le categorie di strumenti da noi offerti. Ti ricordiamo cortesemente di verificare accuratamente
quando effettui un ordine con noi se sei effettivamente in risparmio metà rispetto ai marchi più importanti.
MODELLO: LB360TA/LB400TA/LB440TA/LB550TA/LB360TB
HAI BISOGNO DI AIUTO? CONTATTACI!
Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:
Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzarlo. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software del prodotto.
| Attenzione: per ridurre il rischio di lesioni, l'utente deve attendamente il manuale di istruzioni. |
| Questo prodotto è soggetti alle disposizioni della Dire Europea 2012/19/CE. Il symbolo raffigurante un bidone spazzatura barrato indica che il prodotto richiede la radifferenziata dei rifiuti nell'Unione Europea. Ciò si appliuto prodotto e a tutti gli accessori contrassegnati con qu'simbolo. I prodotti contrassegnati come tali non possessere smaltiti con i normali rifiuti domestici, ma deessere portati in un punto di raccolta per il riciclagedispositivi elettrici ed elettronici |
Requisiti di installazione:
- La superficie della macchina è ricoperta da una pellicola protettiva metallica che deve essere rimossa prima dell'uso.
- Per prolungare la durata della macchina del ghiaccio, è necessario posizionarla in posizione verticale per almeno 6 ore prima di accenderla.
- L'host di questo prodotto deve essere posizionato direttamente sopra il contenitore del ghiaccio e la parte sinistra, destra e posteriore dell'host della macchina per il ghiaccio devono essere allineate con il contenitore del ghiaccio.
- Prestare attenzione alla sicurezza personale quando si posiziona l'unità principale della macchina per il ghiaccio, e l'unità principale non deve inclinarsi di 15° e trovarsi ad almeno 30 cm di distanza dagli ostacoli.
- Installare i tubi di ingresso e uscita dell'acqua dell'host della macchina per il ghiaccio secondo lo schema di installazione sul retro dell'host.
- La temperatura ambiente di questo prodotto non deve superare i 38°C e la temperatura dell'acqua in ingresso non deve superare i 32°C.
- In caso di allarme E04, controllare tempestivamente la temperatura ambiente e la temperatura dell'acqua e apportare le opportune modifiche.
- Prima dell'uso, è necessario rimuovere il nastro protettivo. I passaggi specifici sono i seguenti:
Passaggio 1: Allentare le viti.
Passaggio 2: Rimuovere il nastro.
Fase 3: Rimuovere il cotone perla.
Requisiti di pulizia:
- A causa delle notevoli differenze nella qualità dell'acqua tra le diverse regioni, si consiglia di collegare l'ingresso per evitare che le impurità si depositino e blocchino le condutture e le pompe dell'acqua.
- L'aggiunta di un dispositivo di purificazione dell'acqua al tubo dell'acqua può causare il deposito di impurità e il blocco del percorso dell'acqua, il che non è un problema di qualità del prodotto. Si prega di pulire regolarmente la macchina.
- Si consiglia di pulire il sistema idrico principale (lavello, pompa dell'acqua,
dell'acqua) ogni 10-14 giorni.
- Prima della modalità di pulizia manuale, aggiungere l'agente detergente preparato (come l'agente disincrostante all'acido citrico) al serbatoio dell'acqua. Pulire per circa 40 minuti. Descrizione della funzione:
- Funzione di impostazione dello spessore del ghiaccio: premere due volte "riserva/aggiunta" nello stato di avvio per entrare nello stato di ingranaggio dello spessore del ghiaccio. A questo punto, è possibile regolare lo spessore del ghiaccio in base allo spessore effettivo del ghiaccio premendo "riserva/aggiunta" o "illuminazione/riduzione". Si consiglia che l'ingranaggio dello spessore del ghiaccio non sia inferiore a 0.
- Funzione di pulizia: premere "switch" per visualizzare OFF, quando premere "clean/set" per entrare nella modalità di pulizia. Il tempo di pulizia nella modalità di pulizia è di circa 40 minuti.
PRECAUZIONI DI SICUREZZA
Prima di utilizzare l'apparecchio, leggere attentamente il manuale.
Per ridurre il rischio di incendio, scosse elettriche o lesioni durante
l'utilizzo dell'apparecchio, seguire le precauzioni di base, tra cui le seguenti:
PERICOLO:
• Leggere tutte le istruzioni prima di utilizzare la macchina per il ghiaccio. • Collegare a una presa a tre poli con messa a terra, non rimuovere il polo di messa a terra, non utilizzare un adattatore e non utilizzare una prolunga. • Si raccomanda di fornire un circuito separato, che serva solo questo elettrodomestico. Utilizzare una presa che non possa essere spenta da un interruttore. • Non pulire mai le parti dell'apparecchio con liquidi infiammabili. Questi fumi possono creare un rischio di incendio o esplosione. E non conservare benzina o altri vapori e liquidi infiammabili nelle vicinanze di questo o di qualsiasi altro apparecchio. I fumi possono creare un rischio di incendio o esplosione. • Prima di procedere alle operazioni di pulizia e manutenzione, assicurarsi che la linea elettrica dell'unità sia scollegata. • Non collegare o scollegare la spina elettrica con le mani bagnate. • Scollegare l'apparecchio o l'alimentazione prima di pulirlo o di effettuare la manutenzione. In caso contrario, si possono verificare scosse elettriche o morte. • Non tentare di riparare o sostituire alcuna parte di questo elettrodomestico a
meno che non sia specificamente raccomandato in questo materiale. Tutte le altre operazioni di manutenzione devono essere affidate a un tecnico qualificato.
• Per evitare che i bambini restino intrappolati, tenere fuori dalla portata dei bambini e non nelle vicinanze della macchina per la produzione del ghiaccio. • Prima di buttare via la vecchia macchina per il ghiaccio, togliere lo sportello e lasciare i ripiani al loro posto, in modo che i bambini non possano entrarvi facilmente. • Non permettere mai ai bambini di usare, giocare o strisciare all'interno dell'apparecchio.
Avvertimento:
• Questa macchina deve essere utilizzata da professionisti o personale qualificato;
Assicurarsi che la macchina sia collegata in modo affidabile a terra per mantenerla sicura.
• Utilizzare la potenza coerente con quella indicata sulla targhetta e la tensione di polarizzazione è inferiore a ±10% della tensione nominale. I professionisti devono effettuare il cablaggio; • Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal suo agente di assistenza o da personale qualificato per evitare pericoli. • Prima di effettuare la manutenzione della macchina, assicurarsi di aver tolto
l'alimentazione elettrica;
♠ Non bagnare o spruzzare il liquido sulle spine, sui motori o su altre parti elettriche per evitare scosse elettriche; ♦ Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenza, se sono state supervisionate o hanno ricevuto istruzioni sull'uso sicuro dell'apparecchio e ne comprendono i pericoli. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione da parte dell'utente non devono essere eseguite da bambini senza supervisione.
REFRIGERANTE INFIAMMABILE
Per la vostra sicurezza osservate le seguenti raccomandazioni.
♦ Questo apparecchio contiene una piccola quantità di refrigerante R290/R600a, che è ecologico ma infiammabile. Non danneggia lo strato di ozono, né aumenta l'effetto serra. ♦ Durante il trasporto e l'installazione, assicurarsi che la tubazione del circuito refrigerante non venga danneggiata. ♠ Durante la movimentazione, lo spostamento e l'uso del frigorifero o del congelatore, evitare di danneggiare i tubi del refrigerante o aumentare il rischio di perdite. ♠ Evitare di utilizzare o manipolare oggetti appuntiti nelle vicinanze degli elettrodomestici.
♠ Le perdite di refrigerante possono incendiarsi e danneggiare gli occhi. ♠ In caso di danni, evitare l'esposizione a fiamme libere e a qualsiasi dispositivo che crei scintille. Scollegare l'apparecchio dalla rete elettrica. ♠ Aerare abbondantemente la stanza in cui si trovava l'apparecchio per alcuni minuti. ♠ Informare il Servizio Clienti per le azioni e i consigli necessari. ♠ La quantità di refrigerante contenuta in questo apparecchio è indicata sopra in grammi ed è riportata anche sulla targhetta identificativa dell'apparecchio.
♦ ATTENZIONE: Durante l'uso, la manutenzione e lo smaltimento dell'apparecchio, prestare attenzione al simbolo simile a quello sul lato sinistro, che si trova sul retro (pannello posteriore o compressore) ed è di colore giallo. È il simbolo di rischio di incendio. Ci sono materiali infiammabili nei tubi del refrigerante e nel compressore. Tenersi lontani da fiamme libere durante l'uso, la manutenzione e lo smaltimento.
Nota:
♠ Si prega di tenere l'acqua o altri liquidi conduttivi lontano dalla macchina; ♠ Non inserire le mani nella macchina; ♦ Durante lo spostamento, la macchina deve essere trasportata con cautela a un'angolazione inferiore a 45 gradi.
Evitare che i tubi di scarico o di alimentazione dell'acqua vengano piegati, danneggiati e provochino perdite d'acqua.
La distanza tra le prese d'aria e la parete deve essere superiore a 3 cm.
Inoltre, mantenere una buona ventilazione e assicurarsi che la macchina sia
asciutta e pulita.
SALVA QUESTE ISTRUZIONI

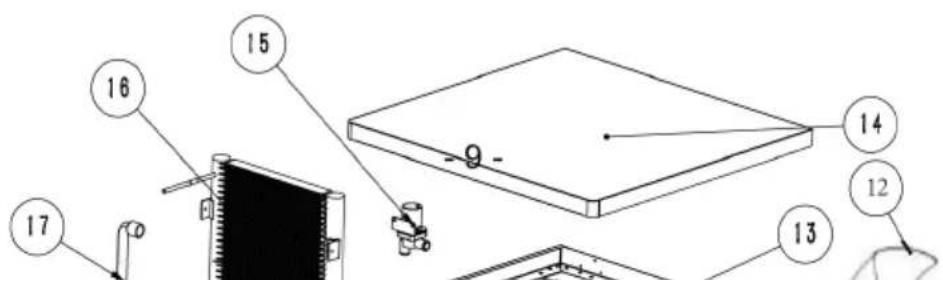

STRUTTURA DI BASE
Tipo diviso
| NO. | Nome | NO. | Nome |
| 1 | Pannello frontale | 10 | valvola di alimentazione dell'acqua |
| 2 | Pannello di controllo | 11 | quadro elettrico di control |
| 3 | Copertura dell'evaporatore | 12 | Motore del ventilatore |
| 4 | Serbatoio di stoccaggi dell'acqua | 13 | tubo di spruzzo |
| 5 | Pompa dell'acqua | 14 | Pannello superiore |
| 6 | Evaporatore | 15 | valvola di scarico |
| 7 | Compressore | 16 | condensatore |
| 8 | Pannello destro | 17 | tubo di scarico della pom dell'acqua |
| 9 | scarico | 18 | Sensore di livello dell'acqua |
| NO. | Nome |
| 1 | Tappo del lavandin |
| 2 | Certificato di qualit |
| 3 | Istruzioni |
| 4 | Tubo di ingressso dell'acqua |
| 5 | Nastro PTFE |
| 6 | Tubo di scarico dell'acqua |
| NO. | Nome |
| 1 | Piedini regolabili |
| 2 | Tubo di collegament del filtrò |
| 3 | Nastro PTFE |
| 4 | Tubo di scarico de secchio di stoccaggi del ghiaccio |
| 5 | Filtro per l'acqua |
| 6 | Pala per ghiaccio |
Per qualsiasi lotto di accessori
è necessario acquistare secchielli per il ghiaccio
INSTALLAZIONE
Aprire la cassa, spostare la macchina in una posizione appropriata. Controllare la lista di imballaggio e il contenuto; se sono diversi, chiedere al rivenditore.

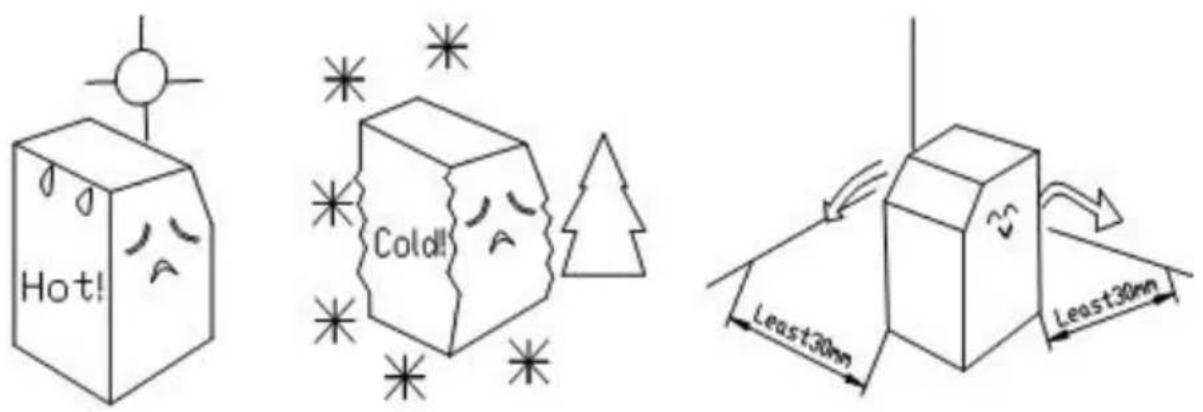

2. Ambiente operativo
A. Temperatura ambiente: SN, N, ST: 10°C 38°C
Umidità ambiente: umidità relativa ≤90%
- Togliere i piedini dal secchiello del ghiaccio e installarli sul fondo del secchiello.

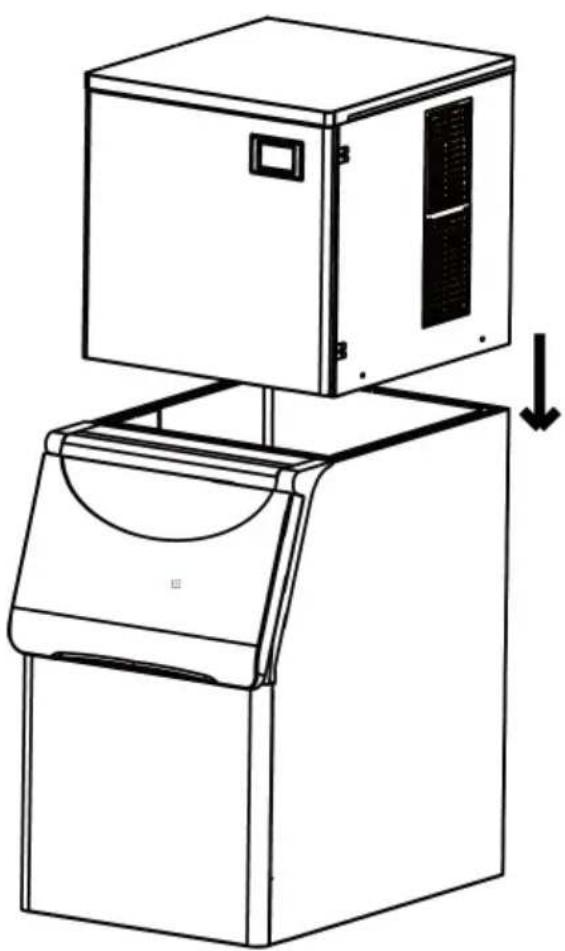

- Due persone trasportano l'host della macchina per il ghiaccio e lo posizionano sul secchiello del ghiaccio, a filo con quest'ultimo.
- Mantenere il livello del motore principale regolando i piedini della macchina per ghiaccio.
Il fabbricatore di ghiaccio deve essere installato in conformità con la Norma di sicurezza per i sistemi di refrigerazione ASHRAE 15. Inoltre, il dispositivo non deve essere installato in corridoi o negli ingressi degli edifici pubblici.
Si prega di utilizzarlo con il secchiello ghiaccio fornito dal produttore. Non sostituirlo a piacimento.
La distanza tra le prese d'aria e la parete deve essere superiore a 30 cm. Mantenere una buona ventilazione e assicurarsi che la macchina sia asciutta e pulita. La posizione in cui posizionare la macchina per il ghiaccio deve essere lontana da fonti di calore, come un forno, una cucina elettrica, ecc.
B. La fonte d'acqua è adatta agli standard sanitari, la temperatura e la pressione dell'acqua sono adatte. Per ottenere la massima efficienza, il valore della temperatura dell'acqua in ingresso dovrebbe essere 0,6 32°C e la pressione dovrebbe essere 0,1 0,63MPa
C. Dovrebbe esserci una fognatura. Durante il lavoro, parte dell'acqua viene scaricata, quando la fognatura è necessaria. Inoltre, la fognatura deve essere tenuta libera.
ALIMENTAZIONE ELETTRICA
a. Selezionare l'alimentatore appropriato in base alla tensione e alla potenza indicate sulla targhetta. b. Collegare il cavo di alimentazione e l'alimentatore, assicurandosi che i cavi giallo e verde siano collegati saldamente al cavo di terra.
Attenzione:
a. Per motivi di sicurezza, assicurarsi che la connessione di terra sia in buone condizioni. b. Tutti i cavi esterni e gli altri apparecchi devono essere conformi agli standard nazionali.
c. Se l'intervallo di fluttuazione della tensione è ampio (± 10% o altro rispetto alla tensione nominale), causerà molti guasti, come l'impossibilità di avviare la macchina, il danneggiamento della scheda di controllo elettronica o il danneggiamento del compressore. Pertanto, è necessario utilizzare un regolatore di tensione automatico adatto.

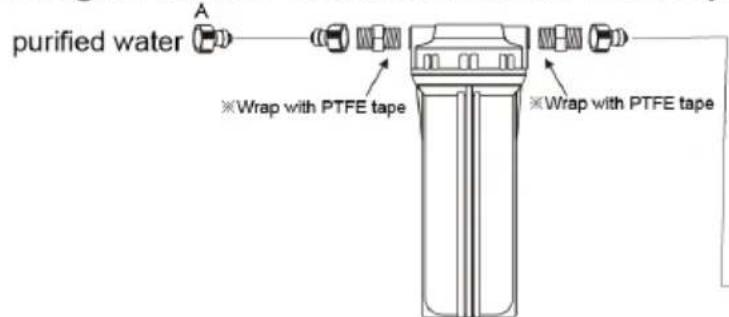

- Collegare il tubo di alimentazione dell'acqua
Estrarre il tubo dell'acqua dalla borsa degli accessori e collegarlo alla macchina del ghiaccio come mostrato sopra.
Una volta completata l'installazione, controllare che la parte di collegamento non presenti perdite.
Dovresti collegare i tubi dell'acqua secondo lo schema sul pannello posteriore.
La portata dell'acqua di condensa è regolabile in base alle esigenze dei clienti.
La portata della condensa è correlata alla velocità di produzione del ghiaccio.
5. Collegare il tubo di scarico dell'acqua
Il tubo di scarico dell'acqua è situato nella parte posteriore della macchina, e l'estremità del tubo si estende fino alla fognatura.
ISTRUZIONI DI SERVIZIO
1. Processo operativo
Per prima cosa, dopo il rubinetto dell'acqua, la corrente elettrica e la valvola di alimentazione dell'acqua, riempire il lavandino con acqua e chiudere il rubinetto quando il lavandino è pieno dell'acqua necessaria.
2. Processo di produzione del ghiaccio
Dopo diversi minuti, la pompa dell'acqua inizia a funzionare e l'acqua viene pompata e fatta scorrere attraverso il modello di ghiaccio in modo uniforme. Alla fine, il ghiaccio si forma nel modello. Quando la macchina del ghiaccio funziona per il tempo specificato, il ghiaccio inizia a cadere.
3. Processo di caduta del ghiaccio
La pompa dell'acqua smette di funzionare, la valvola di alimentazione dell'acqua viene aperta e l'acqua entra nel lavandino. La valvola di riscaldamento viene accesa e il gas refrigerante viene condotto nel modello di ghiaccio; la radice del ghiaccio si scioglierà e dopo circa 2 minuti, il blocco di ghiaccio cadrà nella ghiacciaia. Il blocco di ghiaccio che cade colpirà la tavola di contenimento (l'interruttore induttivo, che è fissato sul lato destro della tavola di contenimento). Fino a quel momento, un ciclo è finito e inizierà il nuovo ciclo di produzione del ghiaccio.
4. Arresto automatico
Quando la ghiacciaia è piena di blocchi di ghiaccio, il blocco di ghiaccio che continua a cadere verrà bloccato tra la tavola trattenuta e l'evaporatore; la tavola trattenuta verrebbe aperta continuamente e non potrebbe tornare alla posizione originale. Dopo diversi secondi, la macchina per il ghiaccio smetterà di funzionare automaticamente. Una volta rimosso il blocco di ghiaccio bloccato tra la tavola trattenuta e l'evaporatore, la tavola trattenuta tornerà alla sua posizione originale e la macchina per il ghiaccio ricomincerà a produrre ghiaccio.
5. Esecuzione del controllo
A. Quando la macchina per il ghiaccio è in funzione, un'improvvisa interruzione dell'erogazione dell'acqua può causare il mancato riempimento del lavandino o l'acqua appropriata. La macchina per il ghiaccio passerà in modalità standby e
produrrà ghiaccio come al solito. Dopo che l'erogazione dell'acqua torna normale e si riavvia la macchina, può funzionare normalmente.
B. Il motore della ventola del condensatore è controllato alla temperatura:
quando la temperatura della superficie del condensatore è più bassa, il motore della ventola si ferma, in modo da risparmiare energia; quando la temperatura della superficie aumenta, il motore della ventola riprende a funzionare, quindi funziona in modo intermittente durante il processo di produzione del ghiaccio.
C. Quando una macchina per il ghiaccio commerciale funziona a una
temperatura ambiente più bassa, il processo di caduta del ghiaccio sarà più tardivo del solito. Se si verifica tre volte di seguito, la macchina si fermerà automaticamente e la luce rossa nella scatola elettrica lampeggerà alternativamente con le altre quattro luci. Dopo aver riavviato la macchina, torna normale. Pertanto, suggeriamo all'utente di non utilizzare la macchina a una bassa temperatura ambiente.
7. Pulsanti sul pannello di visualizzazione
Avvio/spegnimento:
Premere 3 secondi per spegnere la macchina in stato di accensione. Premere il pulsante on/off per accendere la macchina in stato spento. Premere il pulsante on/off per uscire dall'impostazione dello spessore del ghiaccio e dallo stato di regolazione dell'acqua di riempimento.
Modalità pulsante
Cambia il programma di produzione del ghiaccio.
Pulito / Pulsante Imposta
Premere per pulire lo stato in modalità di spegnimento della macchina.
Pulsante ^+ prenotazione
Premere per regolare lo spessore del ghiaccio sotto pressione equilibrio.
Produzione di ghiaccio, scarico del ghiaccio, stato di ghiaccio pieno.
Clicca per aumentare 1, premi a lungo il pulsante per aumentare continuamente nelle situazioni dello spessore del ghiaccio.
Clicca per impostare lo stato dell'orario di prenotazione nello stato di disattivazione.
Fare clic per diminuire 1, premere a lungo il pulsante per diminuire continuamente nello stato di regolazione dello spessore del ghiaccio.
Istruzioni: quando la macchina è in condizione di "protezione mancanza acqua", può riavviarsi automaticamente dopo che il lavandino è stato riempito con acqua appropriata. Se altri guasti causano l'arresto della macchina, premere il pulsante di avvio o fornire nuovamente alimentazione dopo quarantacinque minuti e la
macchina si riavvierà.
A. I parametri tecnologici sono riportati sulla targhetta. B. Lo schema elettrico si trova sul lato interno della scheda.
