3BDS2.0-50-D24-250 - Bomba de agua Vevor - Manual de uso y guía de instrucciones gratis

Tipo de producto	Bomba de agua solar sumergible
Marca	Vevor
Modelo	3BDS2.0-50-D24-250
Alimentación eléctrica	24-42 V DC
Tensión de funcionamiento óptima	24-36 V DC
Potencia nominal	277 W
Altura máxima	272 pies (aproximadamente 83 m)
Caudal máximo	9,25 gal/min (aproximadamente 35 L/min)
Velocidad nominal	4000 rpm
Material del cuerpo de la bomba	Hierro + acero inoxidable
Rosca de salida	1 pulgada BSPP (barbada)
Uso recomendado	Pozos profundos, riego, acuicultura, suministro de agua
Profundidad máxima de inmersión	20 metros
Mantenimiento periódico	Cada 500 horas: verificar juntas, limpiar polvo de escobillas, lubricar rodamientos, reemplazar escobillas de carbón
Accesorios incluidos	Bomba, interfaz barbada, juntas de goma, manual de usuario
Seguridad	Respetar la polaridad; no hacer funcionar en seco; no exceder 20 m de profundidad

Preguntas frecuentes - 3BDS2.0-50-D24-250 Vevor

¿Qué hacer si la bomba no da agua?

Verifique primero la alimentación eléctrica y las conexiones. Asegúrese de que el voltaje coincida con la bomba. Luego, limpie el filtro y la turbina o el tornillo de los residuos. Si el nivel de agua de entrada es demasiado bajo, sumerja la bomba más profundamente.

¿Cómo reducir un caudal de agua anormalmente bajo?

Causas posibles: alimentación insuficiente, filtro o turbina obstruidos, cable de extensión demasiado fino, altura de elevación demasiado alta, desgaste de la turbina o de las escobillas de carbón. Mejore la alimentación, limpie las piezas, use un cable más grueso, reduzca la altura de elevación o reemplace las piezas desgastadas.

¿Qué tipo de batería usar con esta bomba?

Use baterías de descarga profunda, no baterías de automóvil. Para el modelo de 24V, use dos baterías de 12V en serie. No descargue la batería por debajo del 60% para prolongar su vida útil.

¿Cómo instalar la bomba con paneles solares?

Conecte los paneles solares en serie para alcanzar el voltaje nominal de la bomba (24-36V), luego en paralelo para alcanzar la corriente requerida. Cada panel debe tener un voltaje de funcionamiento >30V y una potencia de al menos 250W para el modelo de 24V.

¿Con qué frecuencia se debe mantener la bomba?

Cada 500 horas de funcionamiento, realice un mantenimiento: verifique las juntas, limpie el polvo de escobillas del colector, lubrique los rodamientos y reemplace las escobillas de carbón si es necesario.

¿Puedo usar esta bomba en agua de mar?

No, esta bomba está diseñada para agua dulce. El agua de mar corrosiva dañaría las piezas de hierro y acero inoxidable. Úsela solo en aplicaciones de agua dulce.

¿Cuál es la profundidad máxima de inmersión?

La profundidad del agua no debe exceder los 20 metros. Más allá, la presión del agua es demasiado alta y puede dañar el sello de aceite, provocando la entrada de agua al motor.

¿Cómo reemplazar las escobillas de carbón?

Desconecte la alimentación. Abra el compartimento del motor (consulte el manual). Retire las escobillas viejas, limpie el colector, inserte las escobillas nuevas respetando su dirección. Asegúrese de que los resortes ejerzan una presión correcta.

La bomba hace un ruido anormal, ¿qué hacer?

Un ruido anormal a menudo se debe a un juego de desgaste en los rodamientos. Detenga la bomba, desmóntela y reemplace los rodamientos internos. Verifique también que ningún residuo bloquee la turbina.

¿Puedo usar un cable de extensión?

Sí, pero el diámetro del cable debe ser lo suficientemente grueso para evitar una caída de tensión excesiva. Use un cable de sección adecuada a la distancia y la corriente. No exceda el diámetro de la entrada de la bomba.

MANUAL DE USUARIO 3BDS2.0-50-D24-250 Vevor

BOMBA DE AGUA SOLAR

MODELO: 3BDS2.0-50-D24-250, 3BDPC3.0-50-D48-400

	Advertencia: para reducir el riesgo de lesiones, el usua debe leer atentamente el manual de instrucciones.
	Este dispositivo cumple con la Parte 15 de las normas de funcionamiento está sujeto a las dos condiciones siguientes: dispositivo no puede causar interferencias dañinas y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas interferencias que puedan causar un funcionamiento no deseado.
	Este producto está sujeto a las disposiciones de la Di Europea 2012/19/CE. El símbolo que muestra un conte con ruedas tachado indica que el producto requiere re selectiva de basura en la Unión Europea. Esto se apli producto y a todos los accesorios marcados con este Los productos marcados como tales no podrán desecha con la basura doméstica normal, sino que deberán llev un punto de recogida para el reciclaje de aparatos elé electrónicos.

ADVERTENCIA

●La bomba eléctrica de pozo profundo de CC de 12 V, 24 V, 36 V y 72 V adopta un motor de CC con escobillas de carbono;

dado que el motor de escobillas de CC tiene la estructura de un motor de CA, puede funcionar con una serie de ventajas, es fácil de mantener y tiene la potencia de funcionamiento del motor de CC. Muchas ventajas, como alta velocidad sin pérdida de excitación y buen desempeño en la regulación de velocidad, son cada vez más populares en diversos campos de la economía nacional.

- La bomba eléctrica está hecha de tornillo o impulsor de acero inoxidable de alta calidad.

Acero, que tiene las características de bajo consumo de energía y altura, gran flujo, estructura compacta, novedoso y avanzado, ligero y duradero, fácil de mantener, etc. La bomba eléctrica de CC de 12 V, 36 V, 48 V, 60 V y 72 V es adecuada para el suministro de agua en el voltaje correspondiente, todo tipo de barcos y acuicultura. El suministro de agua y drenaje de empresas mineras y ganaderas de pastizales es un portador de agua portátil ideal.

INSTRUCCIONES DE USO

- Antes de usar, verifique que el voltaje de suministro sea consistente con la bomba y

la tolerancia de voltaje ±5%.

- Cuando se utilizan cables adicionales, el diámetro del alambre del cable debe ser lo suficientemente grueso.

- Antes de usar, verifique si los pernos están flojos y si hay algún daño o mal contacto en el cable de alimentación y el cable de inserción.

- El levantamiento y liberación de la bomba eléctrica debe estar atado al elevador y

poner a mano, no tirar del cable.

- Si hay arena y otros elementos diversos, se debe desconectar la bomba eléctrica.

colocado en una canasta o con prevención. La suciedad y los artículos diversos se colocan y usan para evitar que la bomba de agua se bloquee.

- Después de 500 horas de funcionamiento eléctrico, se deberá retirar la bomba.

Para el mantenimiento, se revisarán los sellos, se limpiará el polvo de las escobillas del conmutador y se reemplazarán la grasa del cojinete y la escobilla de carbón.

- Antes de usar, determine los polos positivo y negativo de la bomba de agua y la fuente de alimentación, y los polos positivo y negativo de la bomba de agua deben corresponder a los polos positivo y negativo de la fuente de alimentación. (Conecte los electrodos positivo y negativo y presione los tornillos en el interior de la salida para fijar los tornillos y girarlos hacia adelante).

- Verifique el voltaje del panel/batería solar fotovoltaica antes de usarlo. El voltaje de la bomba de agua debe coincidir con el voltaje del panel/batería solar fotovoltaica.

- La profundidad del agua de la bomba no excederá los 20 metros,

de lo contrario,

la presión del agua es demasiado alta y el sello de aceite no puede soportarla, lo que provocará la entrada de agua al motor (¡la electricidad doméstica está estrictamente prohibida)!

Rango de voltaje	24V-42V CC 5%
Tensión de funcionamiento óptima	2 4V-36VCC 5%
Potencia nominal	277W
Cabeza máxima	272 PIES
Caudal máximo	9,25 GPM
Especificaciones de la ros de salida	BSPP ( BSW ) de 1 pulgada ( c púas)
velocidad nominal	4000 rpm
Material del cuerpo de la bomba	Hierro + acero inoxidable

Rango de voltaje	48V-82V CC 5%
Tensión de funcionamiento óptima	4 8V-72V 5%
Potencia nominal	369W
Cabeza máxima	275 PIES
Caudal máximo	8,4 GPM
Especificaciones de la ros de salida	BSPP ( BSW ) de 1 pulgada ( c púas)
velocidad nominal	4000 rpm
Material del cuerpo de la bomba	Hierro + acero inoxidable

1. Bomba de agua solar * 1
2. Interfaz de púas *1
3. Sellos de goma * 1
4. Libro manual *1

INSTALACIÓN

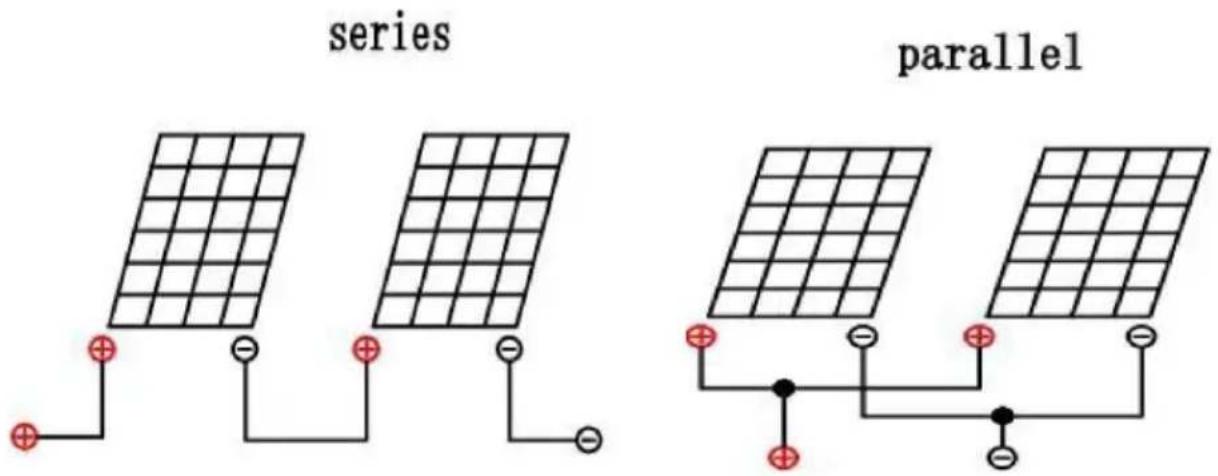

Es posible que necesite combinaciones de paneles, especialmente para las bombas más grandes. Durante la conexión de los paneles solares, debe obtener los paneles solares en serie en una línea para alcanzar el voltaje nominal de la bomba. Luego coloque las líneas mencionadas en paralelo para alcanzar la corriente nominal de la bomba.

• Paneles en serie: se suma el voltaje, la corriente permanece igual.
• Paneles en paralelo: se suma la corriente, el voltaje permanece igual.
• Necesitará comprar una batería si desea bombear agua cuando no haya sol.
• Debe utilizar baterías de ciclo profundo, no baterías de automóvil. Las baterías de ciclo profundo están diseñadas para soportar descargas continuas mucho menores que las baterías de automóvil normales.
• Tenga en cuenta que incluso con una batería de ciclo profundo, descargarla a un nivel bajo acortará su vida útil; es por eso que utilizamos el 60% como nivel de descarga.

INSTALACIÓN

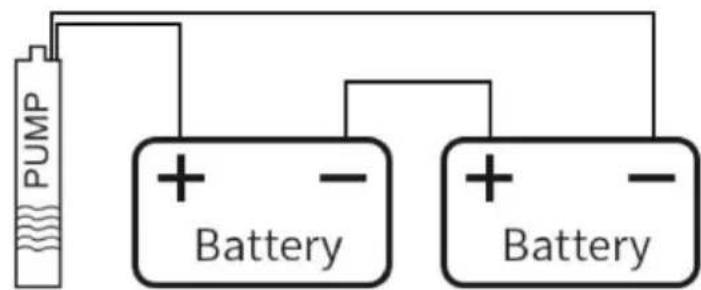

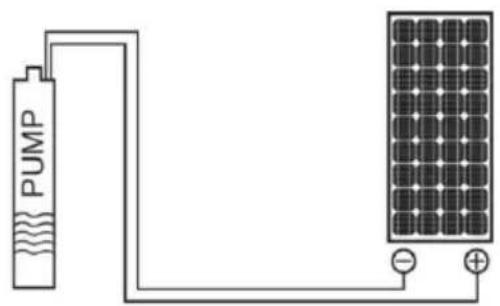

●Bomba de agua solar de 24 V.

Panel solar: voltaje/potencia de funcionamiento de cada panel >30V/250W

Batería: batería de 12 V x 2 piezas

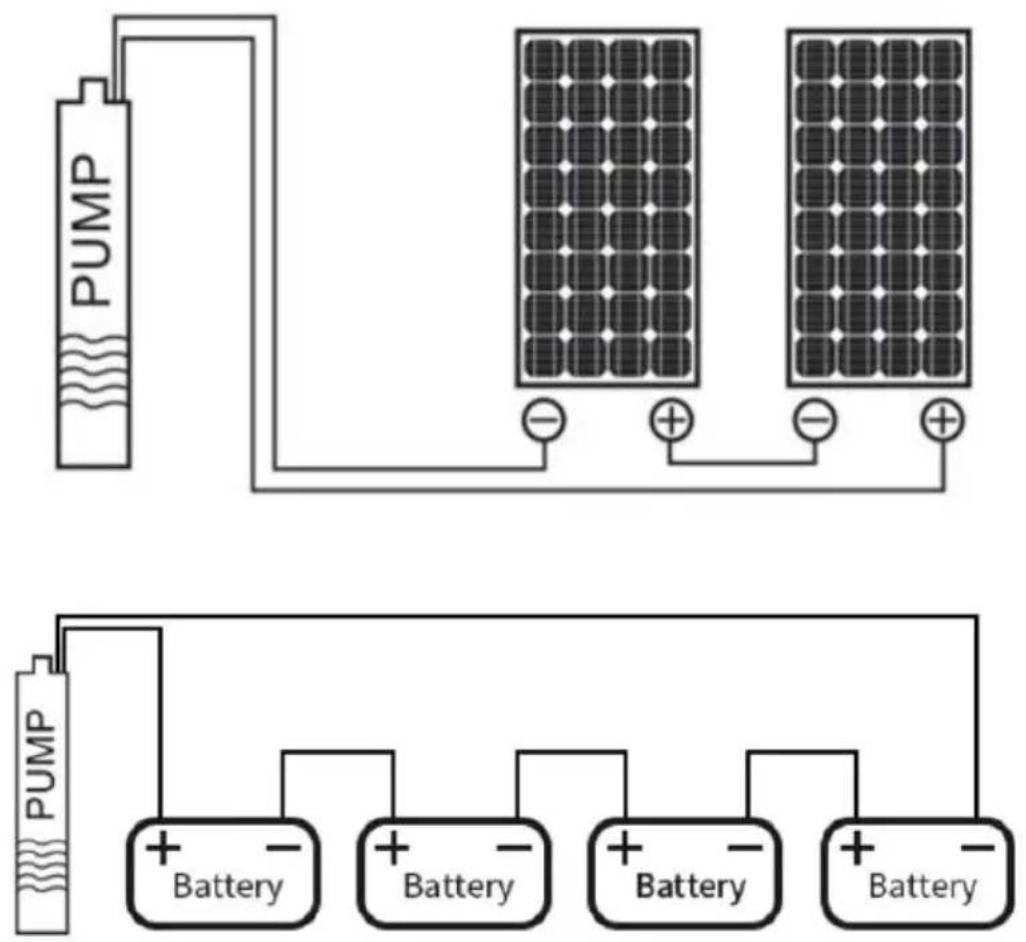

●Bomba de agua solar de 48 V.

Panel solar: voltaje/potencia de funcionamiento de cada panel Batería: batería de 12 V x 4 piezas

SOLUCIÓN DE PROBLEMAS

El fenómeno de la culpa	La causa del problema	Eliminación de fallas
La bomba eléctrica no da agua.	13.Corte de alimentación o mal contacto .14.El impulsor o tornillo está atascadoEscombros15.Nivel de agua de entrada bajo	13.Compruebe si la toma de lí está en buen contacto.14.Eliminar impurezas en el filtr pantalla y bomba15.Coloque la bomba en agua a nivel de agua superior a elpantalla
Salida de agua reducio	25.Fuente de alimentación baja, n actualizadaVelocidad.26.La pantalla del filtro o impulso tornillo es obstruido por artículos diversos .27.el cable adicional El diámetro demasiadoPequeño. La resistencia es demasiado grande .28.La salida de agua es más alt laaltura máxima de la bomba .29.desgaste del impulsor o del tornillo.30.desgaste de las escobillas de carbón, elasticidad del resorteEs insuficiente .	21.mejorar el suministro de energía.22.Retire los residuos del dentro del impulsor del filtro tornillo .23.Reemplace el cable con uno gruesodiámetro suficiente, pero no más que el diámetro de la entrada de la bomba.24.Baje el cabezal de descarga tubería de agua.25.ajustar el impulsor o el torn holgura del cuerpo de la bon o reemplace el impulsor o la paleta roscada.6.Reemplace la escobilla de carbón.
Sonido anormal	El juego de desgaste del rodamie es demasiado grande.	Actualizar los rodamientos internos.

Fabricante: Shanghaimuxinmuyeyouxiangongsi

Dirección: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Técnico Certificado de soporte y garantía electrónica
