Tipo de producto	Bomba de grasa neumática
Marca	Vevor
Modelo	FF-08B-20L
Capacidad del cubo	20 L
Caudal de aceite	740 g/min
Relación de presión	50:1
Presión de salida	30 a 40 MPa
Presión de alimentación de aire	0,6 a 0,8 MPa
Alimentación	Aire comprimido
Ruedas	Sí, incluidas
Pistola de engrase	Incluida
Manguera	Incluida
Válvula de presión	Sí
Mango orientable	Sí, ajustable
Mantenimiento	Limpiar después de cada uso, verificar regularmente las juntas
Seguridad	Usar gafas y tapones para los oídos; no apuntar la pistola hacia una persona
Piezas de repuesto	Anillo de sellado
Reparabilidad	Reemplazar las juntas desgastadas
Asistencia técnica	www.vevor.com/support
Garantía	Certificado de garantía electrónico disponible en línea
Uso	Lubricación industrial y automotriz
País de origen	China

Preguntas frecuentes - FF-08B-20L Vevor

¿Cómo instalar las ruedas en la bomba FF-08B-20L?

Instale las ruedas en la base de la bomba y bloquéelas con las tuercas y pasadores suministrados. Apriete bien para asegurar la estabilidad.

¿Qué viscosidad de grasa usar según la temporada?

Use una grasa de viscosidad 1 a 2# en invierno, 2# en primavera y otoño, y 2 a 3# en verano para un funcionamiento óptimo.

¿Qué hacer si la bomba no funciona?

Verifique que la corredera interna esté correctamente instalada y que la salida no esté bloqueada. Asegúrese de que la presión de aire esté entre 0,6 y 0,8 MPa y que la grasa tenga la viscosidad correcta.

¿Cómo limpiar la bomba después de su uso?

Desconecte la fuente de aire, limpie la cabeza de la bomba y la pistola de engrase con un paño. Verifique regularmente que todos los componentes estén en buen estado.

¿Cuáles son las precauciones de seguridad?

Use gafas de protección y tapones para los oídos. Nunca apunte la pistola hacia la cara. Mantenga a los niños alejados y no deje el aparato sin supervisión.

¿Cómo ajustar la presión de admisión de aire?

Use la válvula de presión ubicada en la bomba para ajustar la presión de entrada entre 0,6 y 0,8 MPa. Una presión demasiado alta puede dañar el equipo.

¿Qué hacer en caso de fuga de grasa?

Verifique el estado del anillo de sellado y reemplácelo si está desgastado. Asegúrese de que la tapa del cubo esté bien fijada.

¿Cómo reemplazar el anillo de sellado?

Desconecte la fuente de aire, desmonte la cabeza de la bomba, retire el anillo antiguo e instale un nuevo anillo de sellado idéntico. Vuelva a montar con cuidado.

¿Dónde encontrar asistencia técnica para esta bomba?

Visite el sitio web www.vevor.com/support para obtener ayuda técnica y descargar el certificado de garantía electrónico.

¿La pistola de engrase está incluida con la bomba?

Sí, el modelo FF-08B-20L viene con una pistola de engrase y una manguera para uso inmediato.

MANUAL DE USUARIO FF-08B-20L Vevor

Soporte técnico y certificado de garantía electrónica www.vevor.com/support

BOMBA DE GRASA MANUAL DE USUARIO

MODELO: FF-08 B -12L, FF-08 B -20L, FF-09 B -40L

1. Lea atentamente y comprenda todas las INSTRUCCIONES DE MONTAJE Y OPERACIÓN antes de operar.
2. El incumplimiento de las reglas de seguridad y otras precauciones básicas de seguridad puede provocar lesiones personales graves.

REGLAS GENERALES DE SEGURIDAD

1. Use gafas protectoras. Durante el funcionamiento, el polvo, las chispas y el polvo son perjudiciales para los ojos.
2. Habrá ruido cuando el producto funcione. Se recomienda llevar tapones para los oídos.
3. Tenga mucho cuidado y utilice el sentido común durante la operación. Nunca use alcohol, drogas o medicamentos recetados. Baje para operar el dispositivo. Lea las instrucciones del medicamento que está tomando para ver si le afectarán el juicio o el poder de reacción. Si tiene alguna pregunta, no opere este dispositivo.
4. Los menores no deben utilizar este producto para evitar accidentes o lesiones.
5. La presión del aire de la fuente de aire se mantiene estable para no afectar el trabajo y la vida útil del producto.
6. Vístete apropiadamente. Nunca uses cabello largo y suelto y mantén el cabello y la ropa alejados de este producto.
7. La presión de entrada no excederá la presión especificada en el manual.
8. Desconecte la fuente de aire cuando realice mantenimiento o reemplace el dispositivo.

Precauciones

1. Si hay algún problema de calidad y no puede ser reparado

por personal no profesional, comuníquese con el distribuidor o el fabricante para obtener ayuda.

1. Cuando lo use, coloque la pistola de mantequilla ligeramente. No la ponga en el suelo a voluntad, porque la cabeza de la pistola está afilada, para evitar lesiones o que los residuos de mantequilla salgan hacia el interior.
2. No apunte el arma a la cara de una persona cuando la use. Después de su uso, limpie el cabezal de la bomba y la pistola de mantequilla. Compruebe periódicamente si la máquina está completa y funciona correctamente.
3. Los tubos de alambre de mantequilla no deben doblarse, torcerse ni estirarse.
4. La presión excesiva causa daños al cabezal y al equipo de pistola de mantequilla.
5. Los accesorios defectuosos deben reemplazarse inmediatamente.
6. Cada vez que se reemplaza la pistola de mantequilla, es necesario cerrar la fuente de gas sin presión.
7. No deje el dispositivo desatendido cuando esté encendido, ciérrelo siempre antes de abandonar el área de trabajo y espere que el dispositivo se detenga por completo.

GUARDE ESTAS INSTRUCCIONES

MODELO Y PARÁMETROS

Modelo	FF-08 A -12L	FF-08A -20L	FF-0 9A - 40
Volumen de aceite	740g /minuto	740g /minuto	740g /minuto
Proporción de presión	50:1	50:1	50:1
Presión de salida	30-40MPa	30-40MPa	30-40MPa
Suministro de aire Presión	0,6 ~ 0,8 MP	0,6 ~ 0,8 MP	0,6 ~ 0,8 MP
Capacidad del cucharón	12L	20L	40L

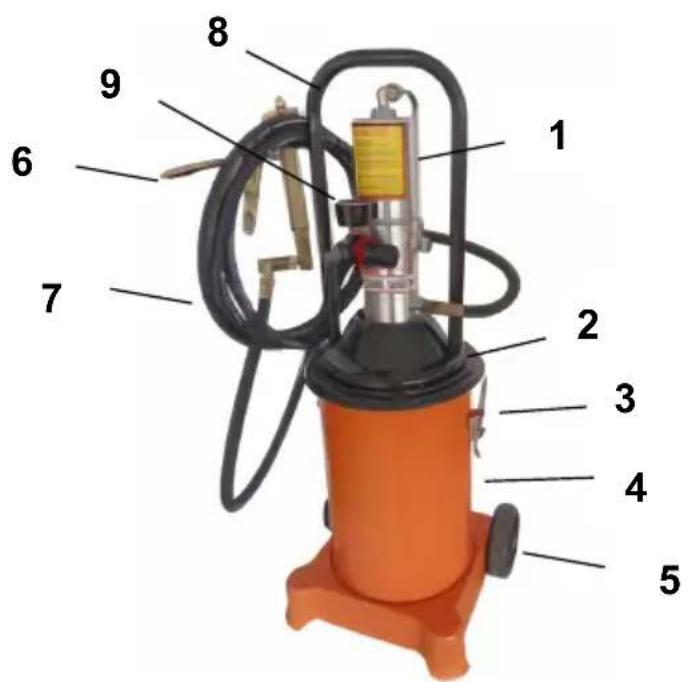

DIAGRAMA DE ESTRUCTURA

1. Bomba de grasa 2. Tapa del cubo de grasa 3. Clip rápido 4. Cubo de grasa 5. Ruedas 6. Pistola de grasa 7. Manguera 8. Manija 9. Válvula de presión

FF-08 A -12L:

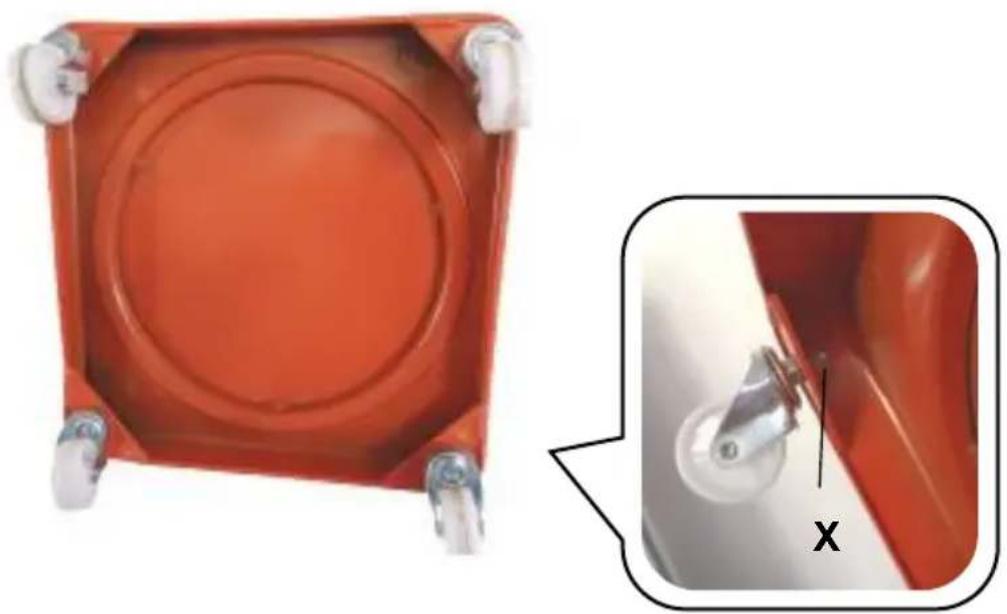

Paso 1: Instale las ruedas, fíjelas con tuercas y arandelas de resorte.

FF-08 B -20L, FF-09 B -40L:

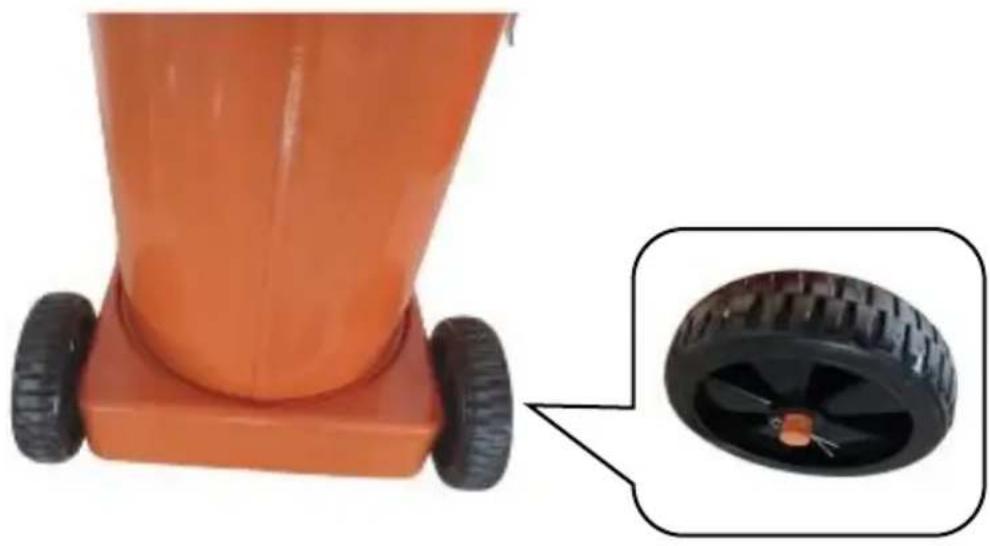

Instale las ruedas e inserte los pasadores.

FF-08 B -12L:

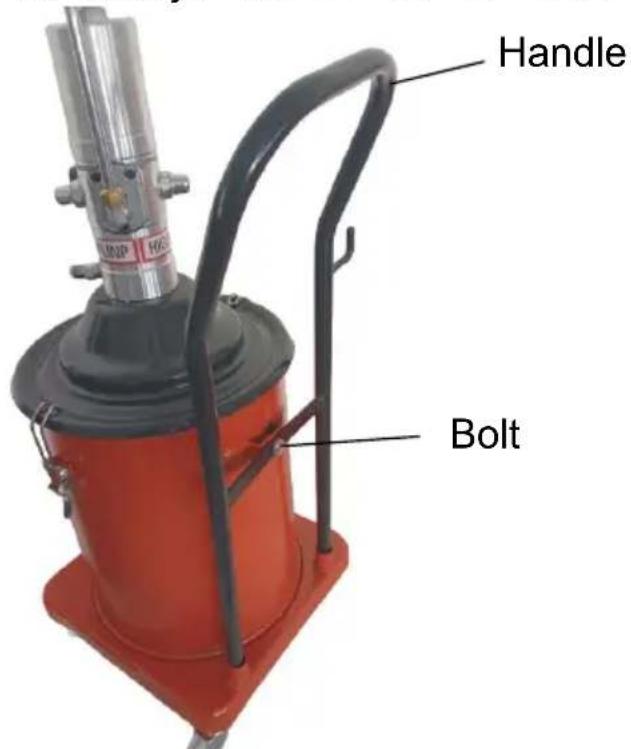

Paso 2: Primero retire la manija, ajuste la dirección de la manija y fíjela con el perno. (FF-08 B -20L, FF-09 B -40L)

Nota: Se ha instalado la manija del FF-08 B -12L.

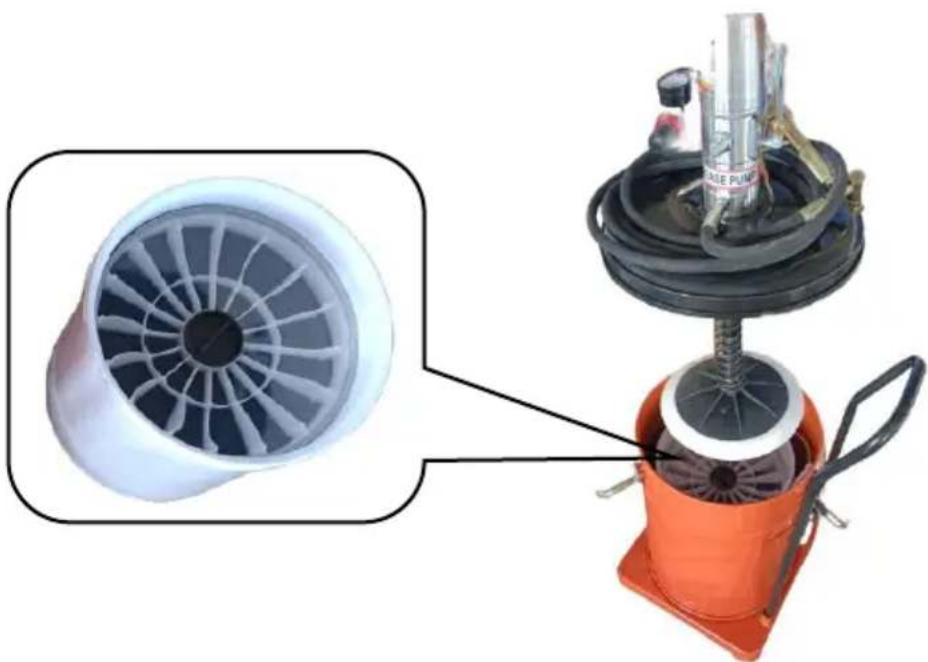

Paso 3: Abra la tapa del cubo de mantequilla y vierta mantequilla. Luego instale la tapa del cubo de mantequilla y fíjela. (FF-08B -

FF-08B -20L)

Para el modelo FF-09 B -40L: Coloque el barril de mantequilla en el cubo de mantequilla, luego instale la tapa del cubo de mantequilla y fíjelo.

Nota: La barra de mantequilla estándar tiene un diámetro interior de cm y una altura de 34 cm.

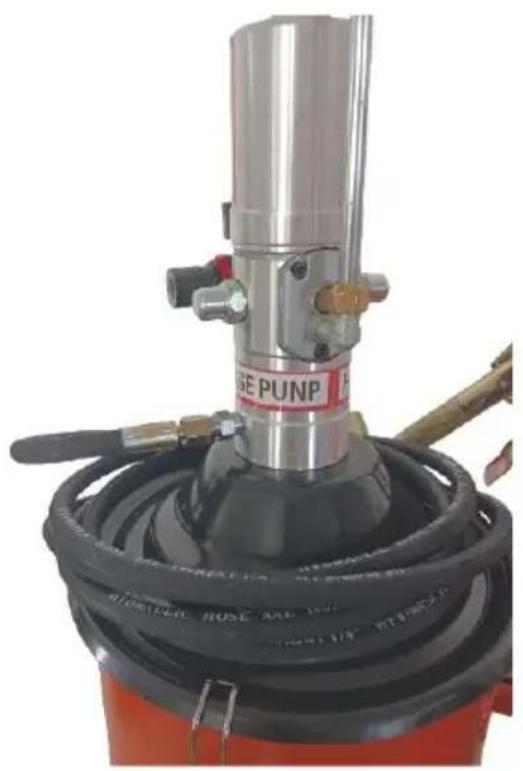

Paso 4: Conecte la manguera a la entrada de la bomba de engrase y la pistola de engrase al otro extremo de la manguera. Acceda a la fuente de aire, ajuste la presión de admisión a través de la válvula de presión. Nota: Envuelva algunos bucles de materia prima alrededor de la unión según sea necesario.

1. El aire que ingresa a la bomba debe filtrarse para evitar daños a la bomba.
2. Cuando utilice la manguera, evite doblarla y sobrecargarla excesivamente, ya que esto puede provocar daños.
3. Después de usar el producto, desconecte la fuente de gas y limpie la pistola de grasa.
4. No sobrecargue ni deje la bomba en ralentí para evitar daños.
5. Si el producto no se utiliza durante mucho tiempo, límpielo a fondo.

SOLUCIÓN DE PROBLEMAS

Problema	Causa posible	Solución posible
La bomba no funciona	La corredera interna está floja	Instale la placa de carga y apretar los tornillos
	salida bloqueada	Revise y limpie la salida
	La viscosidad de la grasa demasiado alta .	Elija la grasa con la viscosidad adecuada. 1~2# en invierno, 2# en Primavera y otoño , 2~3# en verano .
La producción de petróleo es anormal.	9. La corredera interna no está en el lugar correcto 10. La presión del aire admisión suele ser anorma	9. Ajuste la posición del deslizador interno . 10. Asegúrese de que e suministro de aire sea normal y ajuste la válvula presión.
Se escapa gras	Compruebe si el anillo de sellado está desgastado.	Reemplace el anillo de se
