FF-08B-20L - Pumpen Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Pneumatische Fettpumpe
Marke	Vevor
Modell	FF-08B-20L
Eimerkapazität	20 L
Ölförderleistung	740 g/min
Druckverhältnis	50:1
Ausgangsdruck	30 bis 40 MPa
Luftzufuhrdruck	0,6 bis 0,8 MPa
Versorgung	Druckluft
Rollen	Ja, inklusive
Fettpresse	Inklusive
Schlauch	Inklusive
Druckventil	Ja
Verstellbarer Griff	Ja, einstellbar
Wartung	Nach jedem Gebrauch reinigen, Dichtungen regelmäßig prüfen
Sicherheit	Schutzbrille und Gehörschutz tragen; die Fettpresse nicht auf Personen richten
Ersatzteile	Dichtring
Reparierbarkeit	Verschlissene Dichtungen ersetzen
Technischer Support	www.vevor.com/support
Garantie	Elektronische Garantieurkunde online verfügbar
Verwendung	Industrielle und Automobil-Schmierung
Herkunftsland	China

Häufig gestellte Fragen - FF-08B-20L Vevor

Wie installiere ich die Rollen an der Pumpe FF-08B-20L?

Montieren Sie die Rollen auf der Basis der Pumpe und sichern Sie sie mit den mitgelieferten Muttern und Splinte. Ziehen Sie sie gut fest, um Stabilität zu gewährleisten.

Welche Fettviskosität je nach Jahreszeit verwenden?

Verwenden Sie Fett mit einer Viskosität von 1 bis 2# im Winter, 2# im Frühjahr und Herbst und 2 bis 3# im Sommer für einen optimalen Betrieb.

Was tun, wenn die Pumpe nicht funktioniert?

Überprüfen Sie, ob die innere Führung korrekt installiert ist und der Auslass nicht blockiert ist. Stellen Sie sicher, dass der Luftdruck zwischen 0,6 und 0,8 MPa liegt und das Fett die richtige Viskosität hat.

Wie reinige ich die Pumpe nach dem Gebrauch?

Trennen Sie die Luftzufuhr, wischen Sie den Pumpenkopf und die Fettpresse mit einem Tuch ab. Überprüfen Sie regelmäßig, ob alle Komponenten in gutem Zustand sind.

Welche Sicherheitsvorkehrungen sind zu treffen?

Tragen Sie eine Schutzbrille und Gehörschutz. Richten Sie die Fettpresse nie auf das Gesicht. Halten Sie Kinder fern und lassen Sie das Gerät nicht unbeaufsichtigt.

Wie stelle ich den Lufteingangsdruck ein?

Verwenden Sie das Druckventil an der Pumpe, um den Eingangsdruck zwischen 0,6 und 0,8 MPa einzustellen. Ein zu hoher Druck kann das Gerät beschädigen.

Was tun bei Fettaustritt?

Überprüfen Sie den Zustand des Dichtrings und ersetzen Sie ihn, wenn er verschlissen ist. Stellen Sie sicher, dass der Eimerdeckel fest verschlossen ist.

Wie ersetze ich den Dichtring?

Trennen Sie die Luftzufuhr, demontieren Sie den Pumpenkopf, entfernen Sie den alten Dichtring und setzen Sie einen neuen identischen Dichtring ein. Bauen Sie alles sorgfältig wieder zusammen.

Wo finde ich technischen Support für diese Pumpe?

Besuchen Sie die Website www.vevor.com/support für technische Hilfe und zum Herunterladen der elektronischen Garantieurkunde.

Ist die Fettpresse im Lieferumfang der Pumpe enthalten?

Ja, das Modell FF-08B-20L wird mit einer Fettpresse und einem Schlauch für den sofortigen Gebrauch geliefert.

BEDIENUNGSANLEITUNG FF-08B-20L Vevor

Linkenheim-Hochstetten, Deutschland

UK

REP

Pooledas Group Ltd

Linkenheim-Hochstetten, Deutschland

UK

REP

Pooledas Group Ltd

Zertifikat für technischen Support und E-Garantie www.vevor.com/support

Fettpumpe Benutzerhandbuch

Modell: FF-08 B -12L, FF-08 B -20L, FF-09 B -40L

1. Lesen Sie alle Montage- und Betriebsanweisungen sorgfältig durch und verstehen Sie sie, bevor Sie das Gerät in Betrieb nehmen.
2. Die Nichtbeachtung der Sicherheitsregeln und anderer grundlegender Sicherheitsvorkehrungen kann zu schweren Verletzungen führen.

Allgemeine Sicherheitsregeln

1. Tragen Sie eine Schutzbrille. Während des Betriebs können Funken und Staub schädlich für das Gas sein.
2. Wenn das Produkt funktioniert, kann es zu Geräuschen kommen. Es wird empfohlen, Ohrstöpsel mitzubringen.
3. Seien Sie bei der Bedienung äußerst vorsichtig und nutzen Sie Ihren gesunden Menschenverstand. Nehmen Sie niemals Alkohol, Drogen oder verschreibungspflichtige Medikamente zu sich, bevor Sie das Gerät bedienen. Lesen Sie die Anweisungen zu den Medikamenten, die Sie einnehmen, um festzustellen, ob diese Auswirkungen auf Ihr Urteilsvermögen und Ihre Reaktionsfähigkeit haben. Wenn Sie Fragen haben, betreiben Sie dieses Gerät nicht.
4. Minderjährige sollten dieses Produkt nicht bedienen, um Unfälle oder Verletzungen zu vermeiden.
5. Der Luftdruck der Luftquelle wird stabil gehalten, um die Lebensdauer des Produkts nicht zu beeinträchtigen.
6. Kleiden Sie sich angemessen. Tragen Sie niemals offene Kleidung, und halten Sie Haare und Kleidung von diesem Produkt fern.
7. Der Ansaugdruck darf den im Handbuch angegebenen Druck nicht überschreiten.
8. Trennen Sie die Luftquelle, wenn Sie das Gerät warten oder austauschen.

Vorsichtsmaßnahmen

1. Wenn ein Qualitätsproblem vorliegt und es nicht von Laienpersonal repariert werden kann, wenden Sie sich bitte an den Händler oder den Hersteller, um Hilfe zu erhalten.
2. Bitte legen Sie die Butterpistole bei der Verwendung leicht ab. Legen Sie sie nicht auf den Boden, da der Kopf der Pistole scharf ist, um Verletzungen oder das Ausfließen von Restbutter im Inneren zu verhindern.
3. Richten Sie die Waffe beim Gebrauch nicht auf das Gesicht einer Person.
4. Wischen Sie nach Gebrauch den Pumpenkopf und die Butterpistole sauber. Überprüfen Sie regelmäßig, ob die Maschine vollständig ist und ordnungsgemäß funktioniert.
5. Butterdrahtrohre dürfen nicht geknickt, verdreht oder gedehnt werden.
6. Übermäßiger Druck führt zu Schäden am Kopf und an der Ausrüstung der Butterpistole.
7. Defektes Zubehör sollte umgehend ausgetauscht werden.
8. Bei jedem Austausch der Butterpistole muss die Gasquelle drucklos geschlossen werden.
9. Lassen Sie das Gerät nicht unbeaufsichtigt, wenn es eingeschaltet ist. Schließen Sie es immer, bevor Sie den Arbeitsbereich verlassen, und warten Sie, bis das Gerät vollständig zum Stillstand gekommen ist.

ANLEITUNG AUFBEWAHREN

MODELL UND PARAMETER

Modell	FF-08 A -12L	FF-08 A-20L	FF-0 9A - 40
Ölvolumen	740g /Min	740g /Min	740g /Min
Druckverhältnis	50:1	50:1	50:1
Ausgangsdruck	30–40 MPa	30–40 MPa	30–40 MPa
Luftversorgung sdruck	0,6 ~ 0,8 MP	0,6 ~ 0,8 MP	0,6 ~ 0,8 MP
Eimerkapazität	12L	20L	40L

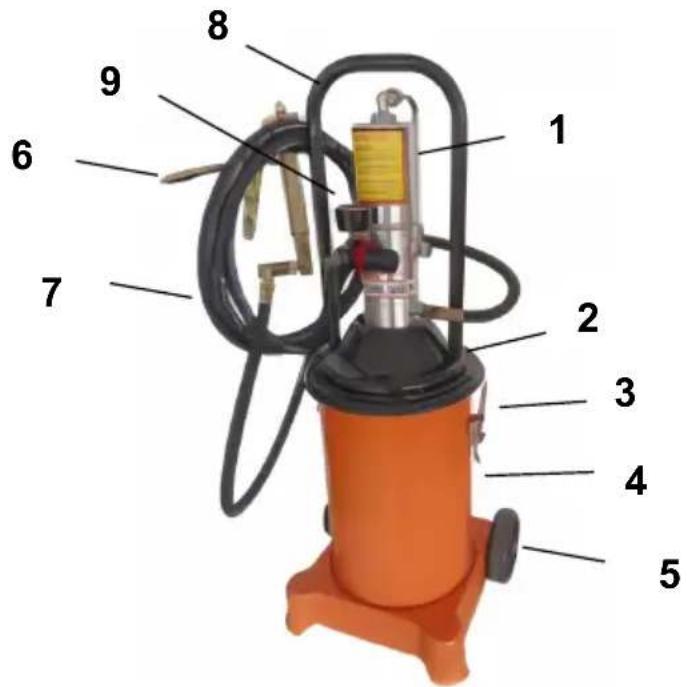

STRUKTURDIAGRAMM

1. Fettpumpe 2. Fetteimerdeckel 3. Schnellclip 4. Fetteimer
2. Rollen 6. Fettpresse 7. Schlauch 8. Griff 9. Druckventil

BETRIEBSANLEITUNG

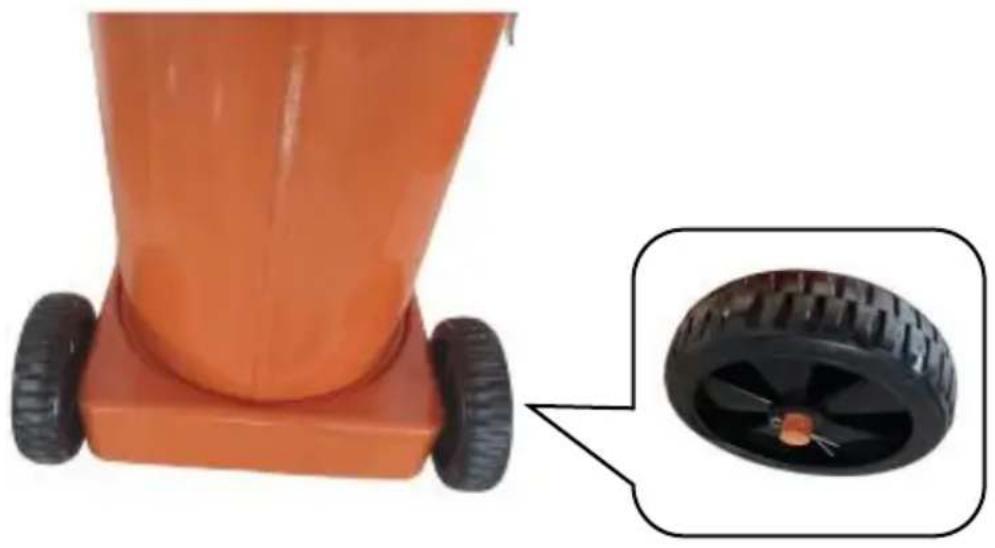

Schritt 1: Rollen installieren, mit Muttern und Federscheiben sichern (X

FF-08 B -20L, FF-09 B -40L:

Montieren Sie die Räder und setzen Sie die Stifte ein.

FF-08 B -12L:

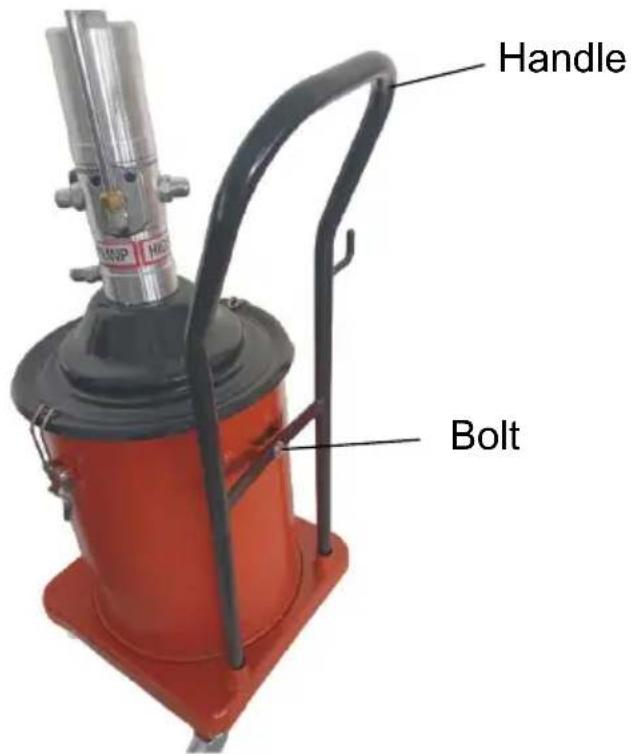

Schritt 2: Entfernen Sie zuerst den Griff, passen Sie die Richtung des Griffs an und befestigen Sie ihn mit der Schraube. (FF-08 B -20L, B -40L)

Hinweis: Der Griff von FF-08 B -12L wurde installiert.

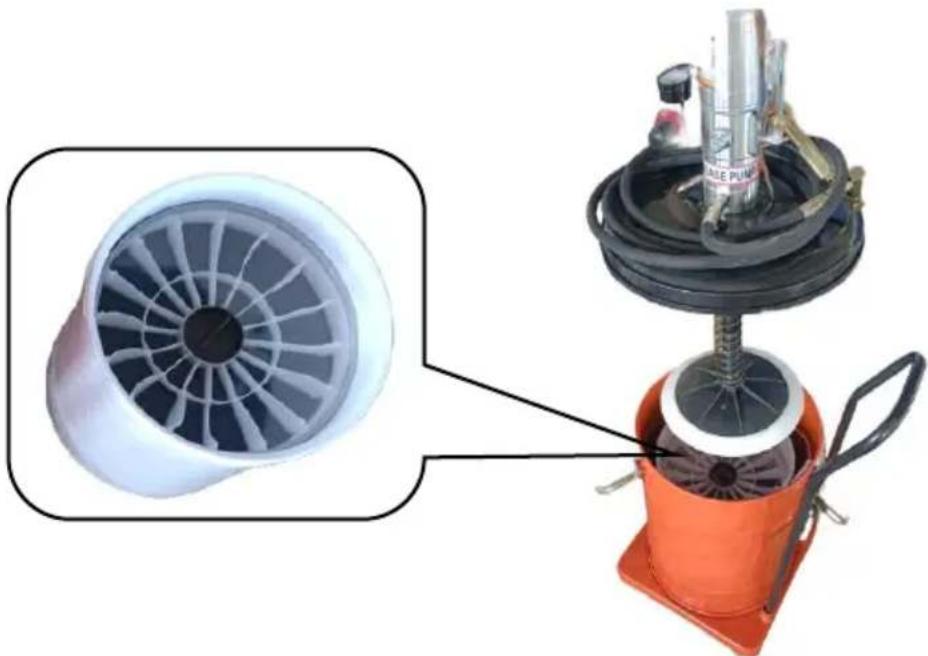

Schritt 3: Öffnen Sie den Deckel des Buttereimers und gießen Sie hinein. Bringen Sie dann den Deckel des Buttereimers an und befestigen Sie ihn. (FF-08 B -12L, FF-08 B -20L)

Für das Modell FF-09 B – 40L: Setzen Sie das Standard-Butterfass ein, bringen Sie dann den Deckel des Buttereimers an und befestigen Sie ihn.

Notiz: Der Standard-Butterstab hat einen Innendurchmesser von 23,8 cm und eine Höhe von 34 cm.

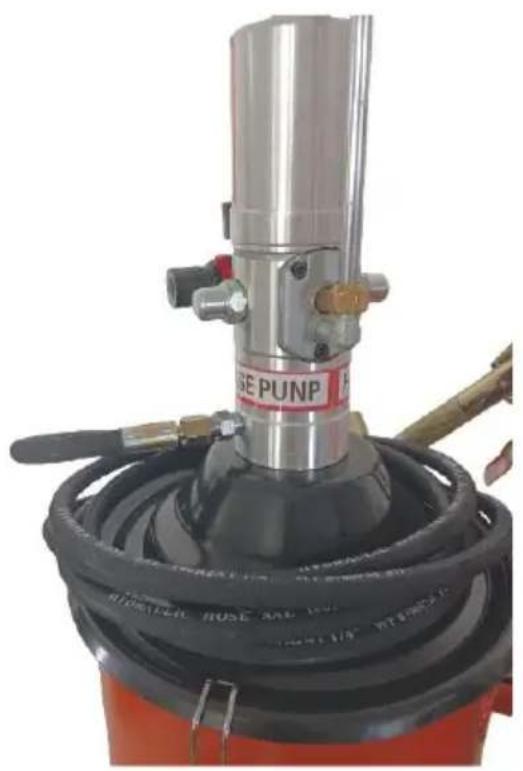

Schritt 4: Schließen Sie den Schlauch an den Fettpumpeneinlass und die Fettpistole an das andere Ende des Schlauchs an. Greifen Sie auf die Luftquelle zu und stellen Sie den Ansaugdruck über das Druckventil ein. Hinweis: Wickeln Sie nach Bedarf einige Schlaufen Rohmaterial um die Verbindungsstelle.

1. Die in die Pumpe eintretende Luft muss gefiltert werden, um Schäden an der Pumpe zu vermeiden.
2. Vermeiden Sie bei der Verwendung des Schlauchs eine übermäßige Biegung und Überlastung des Schlauchs, da dies zu Schäden führen kann.

Trennen Sie nach der Verwendung des Produkts bitte die Gasquelle und reinigen Sie anschließend die Fettpresse.

Betreiben Sie die Pumpe nicht und lassen Sie sie nicht im Leerlauf laufen, um Schäden zu vermeiden.

1. Wenn das Produkt längere Zeit nicht verwendet wird, reinigen Sie es bitte gründlich.

FEHLERBEHEBUNG

Problem	Mögliche Ursache	Mögliche Lösung
Pumpe funktioniert nicht	Der Innenschieber ist locke	Installieren Sie die Ladeplatte und die Schrauben festziehen
	Auslass verstopft	Überprüfen und reinigen S den Auslass
	Die Fettviskosität ist zu ho	Wählen Sie das Fett mit richtigen Viskosität . 1~2# im Winter, 2# in Frühling und Herbst , 2~3# im Sommer.
Der Ölausstoß ist abnormal	5. Der interne Schieber is nicht an der richtigen Ste 6. Der Ansaugluftdruck ist oft abnormal	5. Passen Sie die Positio des internen Schiebers an 6. Stellen Sie sicher, dass die Luftzufuhr normal ist, u stellen Sie das Druckventilein
Fett tritt aus	Prüfen Sie den Dichtring a Verschleiß	Ersetzen Sie den Dichtungsring

Adresse: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA

STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anal Place, Rancho Cucamonga, CA 91730

EC

REP

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Deutschland

UK

REP

Pooledas Group Ltd

In China hergestellt
