Typ produktu	Pneumatyczna pompa do smarowania
Marka	Vevor
Model	FF-08B-20L
Pojemność wiadra	20 L
Wydajność oleju	740 g/min
Przełożenie ciśnienia	50:1
Ciśnienie wyjściowe	30 do 40 MPa
Ciśnienie zasilania powietrzem	0,6 do 0,8 MPa
Zasilanie	Sprężone powietrze
Kółka	Tak, w zestawie
Pistolet do smarowania	W zestawie
Wąż	W zestawie
Zawór ciśnieniowy	Tak
Obrotowy uchwyt	Tak, regulowany
Konserwacja	Czyścić po każdym użyciu, regularnie sprawdzać uszczelki
Bezpieczeństwo	Nosić okulary ochronne i zatyczki do uszu; nie celować pistoletem w osobę
Części zamienne	Pierścień uszczelniający
Naprawialność	Wymienić zużyte uszczelki
Wsparcie techniczne	www.vevor.com/support
Gwarancja	Elektroniczny certyfikat gwarancji dostępny online
Zastosowanie	Smarowanie przemysłowe i samochodowe
Kraj pochodzenia	Chiny

Często zadawane pytania - FF-08B-20L Vevor

Jak zamontować kółka na pompie FF-08B-20L?

Zamontuj kółka na podstawie pompy i zablokuj je za pomocą dostarczonych nakrętek i sworzni. Dokręć dobrze, aby zapewnić stabilność.

Jaką lepkość smaru stosować w zależności od pory roku?

Używaj smaru o lepkości 1–2# zimą, 2# wiosną i jesienią oraz 2–3# latem dla optymalnej pracy.

Co zrobić, jeśli pompa nie działa?

Sprawdź, czy wewnętrzny suwak jest prawidłowo zamontowany i czy wylot nie jest zablokowany. Upewnij się, że ciśnienie powietrza wynosi między 0,6 a 0,8 MPa, a smar ma odpowiednią lepkość.

Jak wyczyścić pompę po użyciu?

Odłącz źródło powietrza, wytrzyj głowicę pompy i pistolet do smarowania szmatką. Regularnie sprawdzaj, czy wszystkie elementy są w dobrym stanie.

Jakie środki ostrożności należy zachować?

Noś okulary ochronne i zatyczki do uszu. Nigdy nie celuj pistoletem w twarz. Trzymaj dzieci z dala i nie pozostawiaj urządzenia bez nadzoru.

Jak wyregulować ciśnienie wlotu powietrza?

Użyj zaworu ciśnieniowego znajdującego się na pompie, aby ustawić ciśnienie wlotowe między 0,6 a 0,8 MPa. Zbyt wysokie ciśnienie może uszkodzić sprzęt.

Co zrobić w przypadku wycieku smaru?

Sprawdź stan pierścienia uszczelniającego i wymień go, jeśli jest zużyty. Upewnij się, że pokrywa wiadra jest dobrze zamocowana.

Jak wymienić pierścień uszczelniający?

Odłącz źródło powietrza, zdemontuj głowicę pompy, usuń stary pierścień i zamontuj nowy identyczny pierścień uszczelniający. Starannie zmontuj.

Gdzie znaleźć wsparcie techniczne dla tej pompy?

Odwiedź stronę www.vevor.com/support, aby uzyskać pomoc techniczną i pobrać elektroniczny certyfikat gwarancji.

Czy pistolet do smarowania jest dołączony do pompy?

Tak, model FF-08B-20L jest dostarczany z pistoletem do smarowania i wężem do natychmiastowego użytku.

INSTRUKCJA OBSŁUGI FF-08B-20L Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

POMPA SMARU INSTRUKCJA OBSŁUGI

MODEL: FF-08 B -12L, FF-08 B -20L, FF-09 B -40L

1. Przeczytaj uważnie i zrozum całą INSTRUKCJĘ MONTAŻU I OBSŁUGI.
2. Nieprzestrzeganie zasad bezpieczeństwa i innych podstawowych środków ostrożności może skutkować poważnymi obrażeniami ciała.

OGÓLNE ZASADY BEZPIECZEŃSTWA

1. Noś okulary. Podczas pracy pył, iskry i pyły są szkodliwe dla oczu.
2. Podczas działania produktu będzie słychać hałas. Zaleca się zabrać ze sobą zatyczki do uszu.
3. Podczas operacji zachowaj szczególną ostrożność i kieruj się zdrowym rozsądkiem. Nigdy nie używaj alkoholu, narkotyków ani leków na receptę. Zadzwoń, aby obsługiwać urządzenie. Przeczytaj instrukcje dotyczące zażywanych leków, aby sprawdzić, czy będą one miały na Ciebie wpływ. Ocena i siła reakcji. Jeśli masz jakiekolwiek pytania, nie obsługuj tego urządzenia.
4. Osoby niepełnoletnie nie powinny obsługiwać tego produktu, aby uniknąć wypadków lub obrażeń.
5. Ciśnienie powietrza w źródle powietrza jest utrzymywane na stałym poziomie, aby nie wpływać na pracę i żywotność produktu.
6. Ubierz się odpowiednio. Nigdy nie noś luźnych ubrań, długich włosów; trzymaj włosy i ubrania z dala od tego produktu.
7. Ciśnienie dolotowe nie może przekraczać ciśnienia podanego w instrukcji.
8. Odłącz źródło powietrza na czas serwisowania lub wymiany urządzenia.

Przestrogi

1. Jeśli wystąpi jakikolwiek problem z jakością, którego nie można naprawić przez nieprofesjonalny personel, skontaktuj się ze

sprzedawcą lub producentem w celu uzyskania pomocy.

1. Podczas używania lekko połóż pistolet do masła; nie kładź go dowolnie na ziemię, ponieważ głowica pistoletu jest ostra, aby zapobiec zranieniu lub wypływowi resztek masła do środka.
2. Nie kieruj pistoletu na twarz innej osoby, gdy jest używany.
3. Po użyciu wytrzyj do czysta głowicę pompy i pistolet do masła. Regularnie sprawdzaj, czy maszyna jest kompletna i działa prawidłowo.
4. Rury z drutu maślanego nie mogą być załamywane, skręcane ani rozciągane.
5. Nadmierne ciśnienie powoduje uszkodzenie głowicy pistoletu do masła i wyposażenia.
6. Wadliwe akcesoria należy natychmiast wymienić.
7. Przy każdej wymianie pistoletu do masła należy zamknąć źródło gazu bez ciśnienia.
8. Nie pozostawiaj urządzenia bez nadzoru, gdy jest włączone, a zawsze zamykaj je przed opuszczeniem miejsca pracy i poczekaj, aż urządzenie całkowicie się zatrzyma.

ZACHOWAJ TE INSTRUKCJE

MODEL I PARAMETRY

Model	FF-08A - 12L	FF-08A -20L	FF-0 9A - 40
Objętość oleju	740 g /min	740 g /min	740 g /min
Stosunek ciśnień	50:1	50:1	50:1
Ciśnienie wyjściowe	30-40 MPa	30-40 MPa	30-40 MPa
Dopływ powietrza	0,6 ~ 0,8 MP	0,6 ~ 0,8 MP	0,6 ~ 0,8 MP
Pojemność wiadra	12L	20L	40L

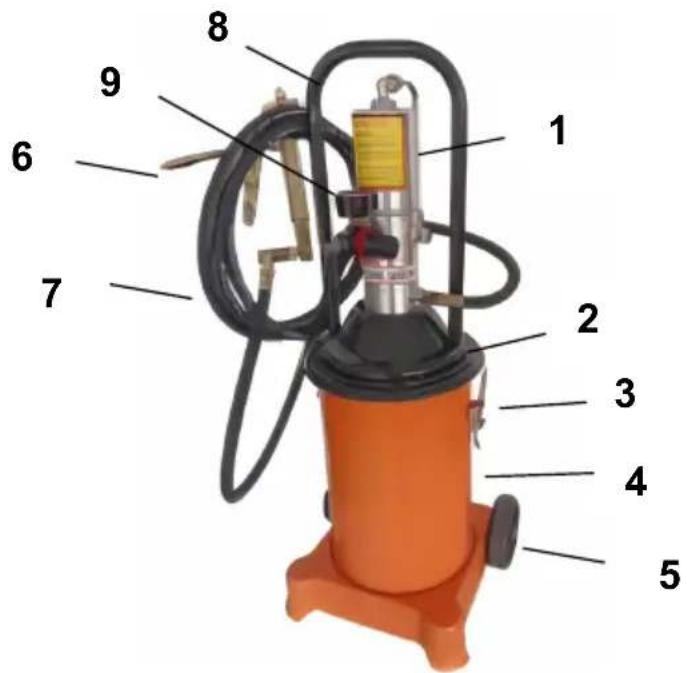

SCHEMAT KONSTRUKCJI

1. Pompa smaru 2. Korek wiadra smaru 3. Szybkozacisk 4. Wiadro smaru 5. Kółka 6. Smarownica 7. Wąż 8. Uchwyt 9. Zawór ciśnieniowy

FF-08 A -12L:

1. Pompa smaru 2. Korek wiadra smaru 3. Szybkozacisk 4. Wiadro z smarem
2. Kółka 6. Smarownica 7. Wąż 8. Uchwyt 9. Zawór ciśnieniowy

INSTRUKCJE OBSŁUGI

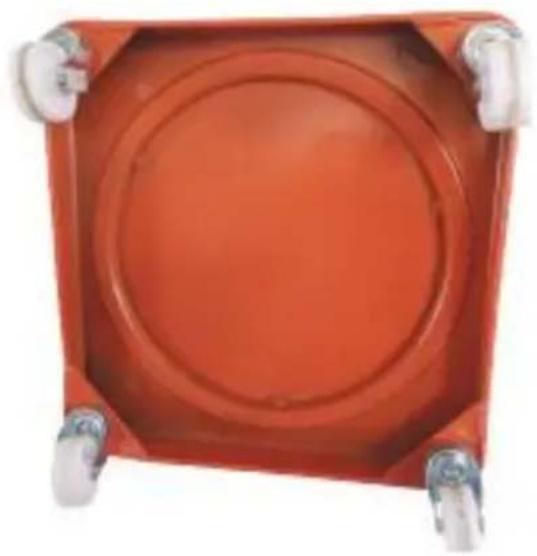

Krok 1: Zamontuj kółka, zablokuj nakrętkami i podkładkami sprężystymi

FF-08 B -20L, FF-09 B -40L:

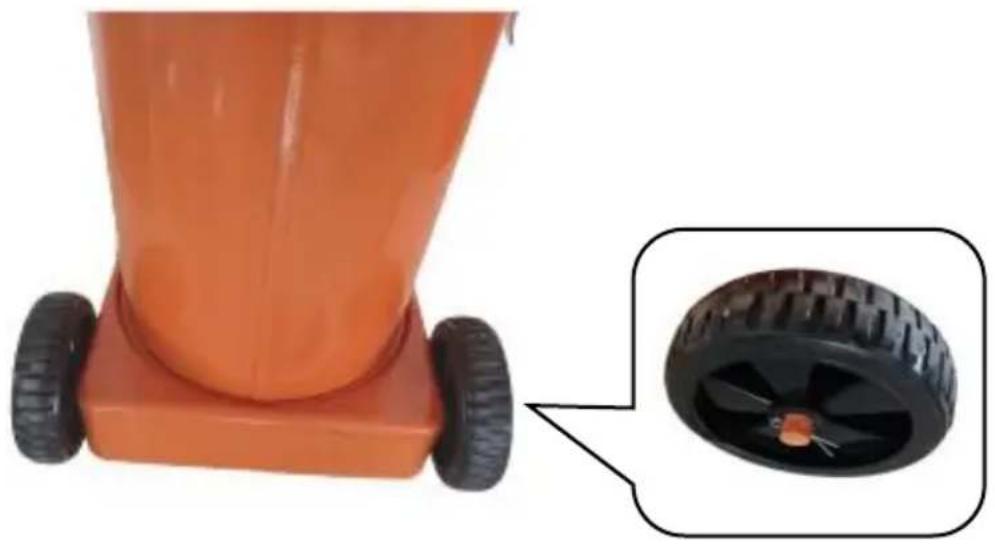

Zamontuj koła i włóż kołki.

FF-08 B -12L:

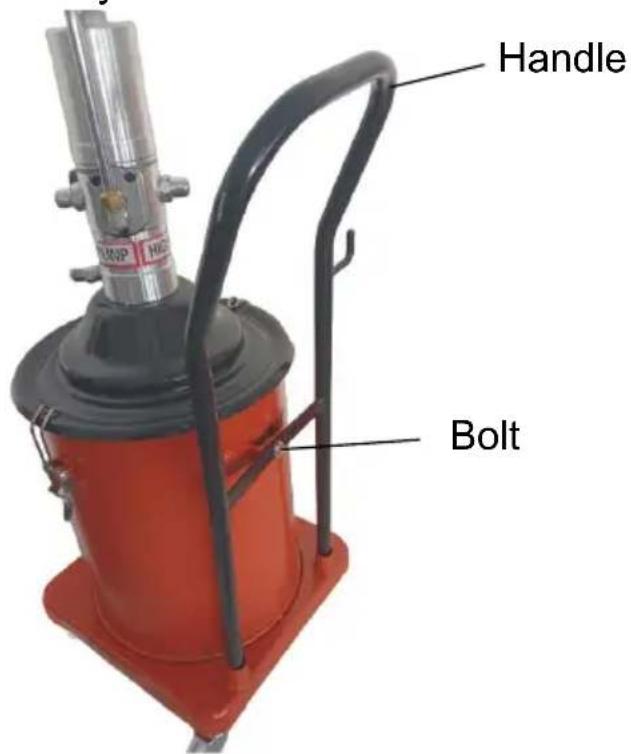

Krok 2: Najpierw zdejmij uchwyt, wyreguluj kierunek uchwytu i przymocuj śrubą. (FF-08 B -20L, FF-09 B -40L)

Uwaga: Zamontowano uchwyt FF-08 B -12L.

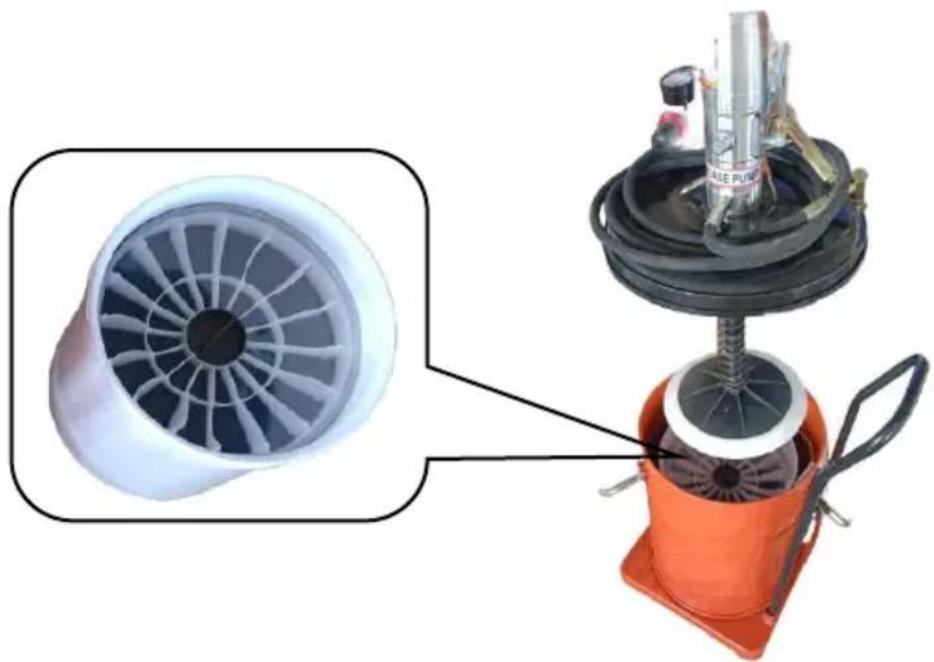

Krok 3: Otwórz wieczko masła i wlej do niego masło. Następnie załóż nakładkę na wiadro masła i zamocuj ją. (FF-08 B -12L, FF-08 B Dla modelu FF-09 B -40L: Włóż standardową beczkę na masło do

na masło, następnie załóż nakrętkę na wiadro masła i zamocuj ją. Notatka: Standardowa beczka na masło ma średnicę wewnętrzną 23,5 cm i wysokość 34 cm.

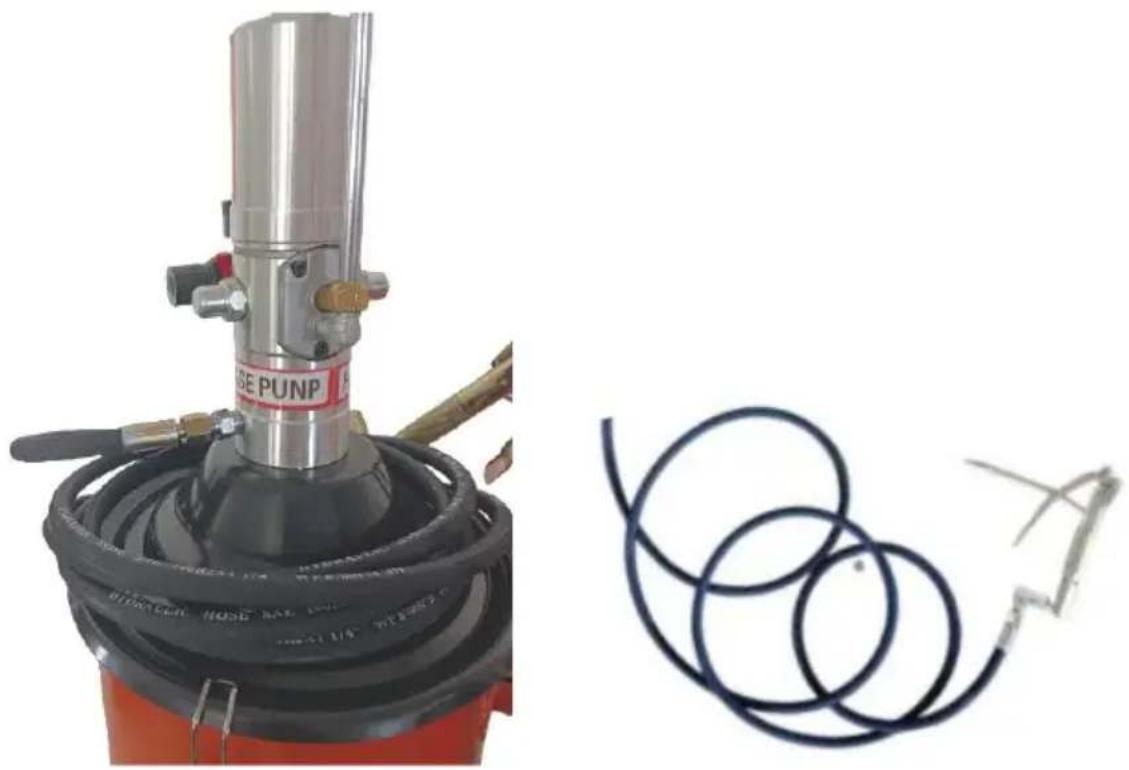

Krok 4: Podłącz wąż do wlotu pompy smaru, a smarownicę do drugiego końca węża. Uzyskaj dostęp do źródła powietrza i wyreguluj ciśnienie wlotowe za pomocą zaworu ciśnieniowego.

Uwaga: W razie potrzeby owiń kilka pętli surowca wokół złącza.

1. Powietrze wchodzące do pompy należy filtrować, aby uniknąć uszkodzenia pompy.
2. Podczas użytkowania węża należy unikać nadmiernego zginania i przeciążenia węża, gdyż może to doprowadzić do jego uszkodzeń.
3. Po użyciu produktu należy odłączyć źródło gazu, a następnie oczyścić pistolet do smarowania.
4. Nie przeciążaj pompy ani nie pozostawiaj jej na biegu jałowym, aby uniknąć uszkodzenia.
5. Jeżeli produkt nie będzie używany przez dłuższy czas, należy dokładnie wyczyścić.

ROZWIĄZYWANIE PROBLEMÓW

Problem	Możliwa przyczyna	Możliwe rozwiązanie
Pompa nie działa	Wewnętrzny suwak jest luźr	Zamontuj płytkę ładującą i dokręć śruby
	gniazdko zablokowane	Sprawdź i wyczyść wylot
	lepkość smaru jest zbyt wysoka	Wybierz smar o odpowiedn lepkości. 1 ~ 2 # w zimie, 2 # Wiosna i jesień, 2 ~ 3 # latem.
Wypływ oleju jest nieprawidłowy	11. Wewnętrzny suwak nie jest na właściwym miejscu 12. Ciśnienie powietrza dolotowego jest często nieprawidłowe	11. Dostosuj położenie wewnętrznego suwaka. 12. Upewnij się, że dopły powietrza jest normalny i wyreguluj zawór ciśnieniowy
G- rease wycieka	Sprawdź pierścień uszczelniający pod kątem zużycia	Wymienić pierścień uszczelniający

Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Szanghaj

Wyprodukowano w Chinach
