| Marca | Dörr |
| Modelo | CV-02 |
| Tipo de producto | Micrófono direccional (mono) |
| Directividad | Supercardioide |
| Rango de frecuencias | 20 Hz - 18 kHz |
| Sensibilidad | -42 dB ± 3 dB |
| Ruido propio | 25 dB-A |
| Presión acústica máxima | 115 dB |
| Relación señal/ruido | >76 dB |
| Impedancia de salida | 2000 Ω |
| Conector | Mini jack TRRS 3,5 mm |
| Fijación | Pie universal de flash + rosca de trípode 1/4 pulgada |
| Alimentación | 1 pila AAA LR03 1,5 V (opcional) |
| Dimensiones | 12,8 x 5,5 x ∅ 1,9 cm |
| Peso | 35 g |
| Funciones principales | Micrófono direccional, grabación de sonido orientada, reducción de ruidos ambientales, protección contra el viento (espuma + peluche) |
| Mantenimiento y limpieza | Paño de microfibra ligeramente húmedo, retirar la pila antes de la limpieza |
| Seguridad | No abrir ni reparar uno mismo, mantener fuera del alcance de los niños, evitar la humedad y las altas temperaturas |
| Piezas de repuesto / accesorios | Protección de espuma, peluche protectora, cable de conexión |
| Reparabilidad | Hacer revisar por un electricista calificado en caso de caída o defecto |
Preguntas frecuentes - CV-02 Dörr
Preguntas de los usuarios sobre CV-02 Dörr
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Micrófono en formato PDF gratis! Encuentra tus instrucciones CV-02 - Dörr y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. CV-02 de la marca Dörr.
MANUAL DE USUARIO CV-02 Dörr
MANUAL DE INSTRUCCIONES
MICRÓFONO DIRECCIONAL UNIVERSAL
GRACIAS por adquirir un producto de calidad de la casa DÖRR.
Le rogamos que lea el manual de instrucciones y las instrucciones de seguridad detenidamente antes de utilizarlo por primera vez.
Guarde este manual junto con el aparato para una utilización posterior. En caso de que el aparato sea utilizado por varias personas, ponga este manual a su disposición. Cuando venda el aparato, este manual de instrucciones debe acompañar al aparato y debe también ser suministrado.
La casa DÖRR no responde de defectos en caso de una utilización no conforme del aparato o no respecto de las instrucciones de seguridad y del manual de instrucciones.
01 | INSTRUCCIONES DE SEGURIDAD
- Asegúrese de utilizar el aparato exclusivamente con pilas apropiadas. Quite las pilas del aparato si no lo va a utilizar durante largos periodos de tiempo.
- Este aparato no es resistente al agua. Proteja el aparato de la lluvia, de la humedad y de la exposición directa a los rayos solares. Proteja el aparato de temperaturas extremas.
- No utilice ni toque el aparato con las manos mojadas.
- Proteja el aparato contra choques. No utilice el aparato en caso de que haya caído al suelo. En este caso, mande verificar el aparato por un electricista antes de que encienda el aparato de nuevo.
- ¡En caso de que el aparato esté defectuoso o dañado, no intente desmontar los componentes electrónicos ni intente repararlo usted mismo - riesgo de descarga eléctrica! Consulte a un especialista.
- Las personas con restricciones físicas o cognitivas deben manejar el aparato únicamente bajo dirección y supervisión.
- Las personas con un marcapasos, con un desfibrilador u otro implante electrónico deben guardar una distancia mínima de 30 cm, dado que el aparato produce un campo magnético.
- Asegúrese de no utilizar el aparato cerca de aparatos que puedan producir campos electromagnéticos fuertes.
- El aparato no es un juguete. Mantenga el aparato, sus accesorios y el material de embalaje alejados del alcance de los niños y de los animales domésticos para evitar accidentes y asfixias.
- Proteja el aparato de la suciedad. No limpie el aparato con gasolina ni con otros productos agresivos. Para la limpieza, recomendamos un paño de microfibra sin pelusas, ligeramente humedecido con agua. Antes de limpiar el aparato, apáguelo y retire las pilas.
- Almacene el aparato en un lugar libre de polvo, seco y fresco.
- Realice una gestión correcta de los residuos de aparatos eléctricos y electrónicos en caso de que su aparato esté defectuoso u obsoleto, de acuerdo con la directiva de gestión de residuos eléctricos y electrónicos RAEE. Puede obtener información detallada sobre el reciclaje de los aparatos eléctricos y electrónicos, su reprocesamiento y puntos de recogida en el ayuntamiento.
02 | INSTRUCCIONES DE ADVERTENCIA PARA PILAS
Utilice siempre pilas de marca. Coloque pilas del mismo tipo, asegúrese de la polaridad correcta (+/-). No inserte pilas de tipos distintos y cambie todas las pilas al mismo tiempo. No mezcle pilas usadas con pilas nuevas. Retire las pilas si no va a utilizar el aparato durante largos períodos de tiempo. No arroje las pilas al fuego. No las ponga en cortocircuito ni las desmonte. Nunca recargue pilas no recargables: ¡riesgo de explosión! Retire las pilas usadas del aparato para evitar derrames de ácido. Retire inmediatamente las pilas con fugas del interior del aparato. Limpie los contactos antes de insertar pilas nuevas. Peligro de quemaduras si toca el ácido de las pilas. En caso de contacto con el ácido de las pilas, lave las zonas del cuerpo con abundante agua y contacte de inmediato a un médico. Las pilas pueden ser peligrosas para la salud si se ingieren. Mantenga las pilas alejadas del alcance de los niños y de los animales domésticos. Las pilas usadas no deben depositarse en la basura doméstica; deben eliminarse correctamente a través de puntos especializados para asegurar una eliminación sin dañar el medioambiente (ver también el capítulo “Gestión de pilas/acumuladores usados”).
03 | DESCRIPCIÓN DEL PRODUCTO
- Micrófono direccional universal para grabaciones sonoras orientadas con bajo ruido ambiental.
- Calidad sonora muy buena con un rango elevado de frecuencias.
- Pie universal de flash para una sujeción sencilla sobre cámaras DSLR, cámaras de sistema, videocámaras con zapata de flash.
- Compatible con smartphones, tabletas, ordenadores portátiles, PC con enchufe de micrófono de 3,5 mm.
- Mini conector del tipo TRRS de 3,5 mm.
- Rosca de trípode de 1/4 de pulgada.
- Protección del micrófono en gomaespuma y funda de pelo de micrófono contra el viento.
04 | NOMENCLATURA
01 Micrófono 02 Cable de conexión 02a) Mini conector del tipo TRRS 3,5 mm 03 Tornillo de sujeción 04 Pie universal de flash 05 Rosca de trípode 1/4 pulgada 06 Interruptor 06a) con smartphone □ 06b) con cámara 07 Compartimiento de la pila 07a) Tapa del compartimiento de la pila 08 Protección del micrófono en gomaespuma contra el viento 09 Funda de pelo de protección
05 | PUESTA EN MARCHA
05.1 Inserción de la pila
Abra el compartimiento de la pila (07) deslizando la tapa del compartimiento de la pila (07a) en el sentido de la flecha. Inserte 1 pila micro AAA LR03 1,5V (opcional) en el compartimiento de la pila (07) de acuerdo con las indicaciones de polaridad +/-. Cierre el compartimiento de la pila.
05.2 Montaje sobre cámara/videocámara
Para un montaje sobre cámara o videocámara, deslice el pie universal de flash (04) en la zapata de flash de su cámara o videocámara. Apriete bien el tornillo de sujeción (03) hacia abajo para sujetar el micrófono.
05.3 Montaje sobre un trípode
Para un montaje sobre un trípode, atornille el micrófono CV-02 en la parte inferior del pie universal de flash (04) sobre su trípode por medio de la rosca de trípode de 1/4 pulgada (05).
05.4 Montaje sobre un smartphone
Para un montaje sobre smartphone, necesita un soporte opcional para smartphone con zapata de flash, por ejemplo de la casa DÖRR:
Soporte para smartphone en aluminio SH-6580 PRO con zapata de flash de 1/4 pulgada
Artículo n° 380433
06 | UTILIZACIÓN
Conecte su cámara / smartphone con el micrófono introduciendo el mini conector del tipo TRRS 3,5 mm (02a) en el enchufe para micrófono de su cámara o en el enchufe del auricular de su smartphone.
- Para una utilización con una cámara/videocámara, deslice el interruptor (06) en la posición cámara (06b)
- Para una utilización con un smartphone, deslice el interruptor (06) a la posición smartphone (06a).
Inicie la grabación de vídeo/voz en su cámara o en su smartphone.
NOTA: Cuando se utiliza con un smartphone
Para escuchar el sonido al reproducir el video o la grabación de audio, desconecte el cable de su smartphone/tableta.
Para reducir el ruido debido al viento, coloque una protección de micrófono de gomaespuma contra el viento (08). En caso de viento muy fuerte, utilice la funda de pelo de protección (09).
07 | LIMPIEZA Y ALMACENAMIENTO
No limpie el aparato con gasolina ni con otros productos agresivos. Recomendamos para la limpieza del aparato un paño de microfibra sin pelusas, ligeramente humedecido en agua. Antes de comenzar la limpieza, quite las pilas del aparato. Almacene el aparato en un lugar libre de polvo, seco y fresco. Este aparato no es un juguete. Mantenga el aparato alejado del alcance de los niños. Mantenga el aparato alejado de los animales domésticos.
08 | CARACTERÍSTICAS TÉCNICAS

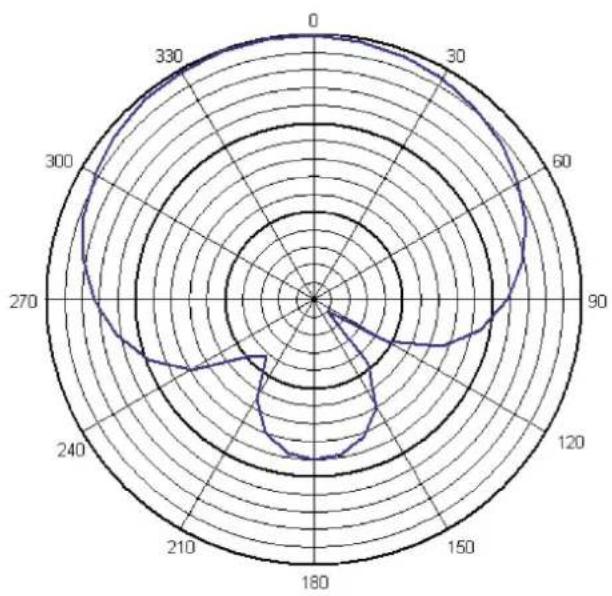

08.1 Característica direccional

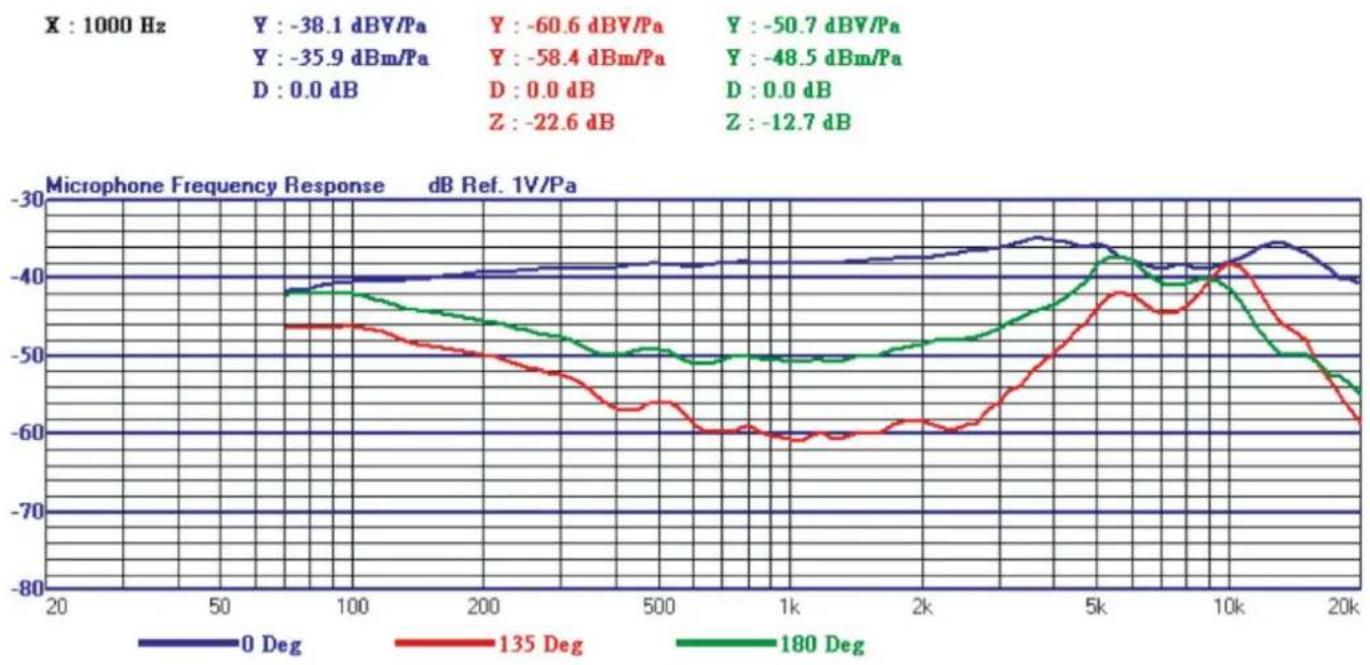

08.2 Rango de frecuencias
08.3 Especificaciones
| Tipo | Micrófono direccional Electret (mono) |
| Característica direccional | Característica tipo super riñón (tipo super cardioide) |
| Rango de frecuencia | 20 Hz - 18 kHz |
| Sensibilidad | - 42 dB ± 3 dB |
| Ruido propio 25 dB-A | |
| Presión acústica máx. | 115 dB |
| Relación señal/ruido | >76 dB |
| Resistencia de salida (impedancia) | 2000 Ω |
| Conexión | Mini conector del tipo TRRS 3,5 mm |
| Conexión con cámara | Pie universal de flash con rosca 1/4 pulgada |
| Alimentación eléctrica | 1x pila AAA LR03 1,5 V (en opción) |
| Dimensiones aproximadas | 12,8 x 5,5 x ∅ 1,9 cm |
| Peso aproximado | 35 g |
DÖRR GmbH se reserva el derecho de realizar modificaciones técnicas sin aviso previo.
09 | VOLUMEN DE SUMINISTRO
1x Micrófono con cable de conexión
1x Protección del micrófono de gomaespuma contra el viento
1x Funda de pelo de protección
1x Instrucciones de seguridad
10 | GESTIÓN, MARCA CE
10.1 GESTIÓN DE PILAS/ACUMULADORES USADAS
Las pilas y baterías están marcadas con un cubo de basura tachado. Este símbolo indica que las pilas descargadas y baterías recargables al final de su vida útil no pueden ser tratadas como residuos domésticos normales. Las pilas y baterías pueden contener sustancias peligrosas que tienen consecuencias negativas para el medio ambiente y para la salud humana. Por favor, utilice los sistemas de retorno y recogida disponibles en su país para la eliminación de los residuos de pilas.
10.2 REGLAMENTACIÓN RAEE
La Directiva RAEE (Residuos de Aparatos Eléctricos y Electrónicos, en vigor desde el 13 de febrero de 2003) tuvo como consecuencia una modificación de la gestión de los residuos eléctricos. La finalidad esencial de esta directiva es reducir la cantidad de residuos eléctricos y electrónicos, fomentando la reutilización, el reciclaje y otras formas de valorización, con el objetivo de reducir la cantidad de residuos. El símbolo RAEE (cubo de basura tachado) en el equipo y en el embalaje advierte que el presente producto no debe ser tratado como residuo doméstico. Usted es responsable de entregar todos los aparatos eléctricos y electrónicos al final de su vida útil en los puntos de recogida correspondientes. Una recogida selectiva, así como un reciclaje sensato de los residuos eléctricos, constituyen una condición previa para una buena gestión de los recursos. Además, el reciclaje de los residuos eléctricos es una contribución para la conservación de la naturaleza y así preservar la buena salud de los seres humanos. Usted puede recibir informaciones detalladas sobre el reciclaje de los aparatos eléctricos y electrónicos, su reprocesamiento y puntos de recogida, en el ayuntamiento, en empresas especializadas en eliminación de basura, en el comercio especializado y junto al fabricante del aparato.
10.3 CONFORMIDAD DE ACUERDO CON LA DIRECTIVA EUROPEA ROHS
Este producto cumple con la directiva europea RoHS para la restricción del uso de ciertas sustancias peligrosas en los aparatos eléctricos y electrónicos y sus enmiendas.
10.4 MARCA DE CONFORMIDAD EUROPEA CE
El marcado CE cumple con las normas europeas e indica que el producto cumple con los requisitos de las directivas de la UE aplicables.
