MANUAL DE USUARIO WOI4S8HM0SXA WHIRLPOOL

Para recibir una asistencia más completa, registre su producto en www.register10.eu

Antes de usar el aparato, lea atentamente las Instrucciones de seguridad.

ESCANEE EL CÓDIGO QR DE SU APARATO PARA OBTENER MÁS INFORMACIÓN

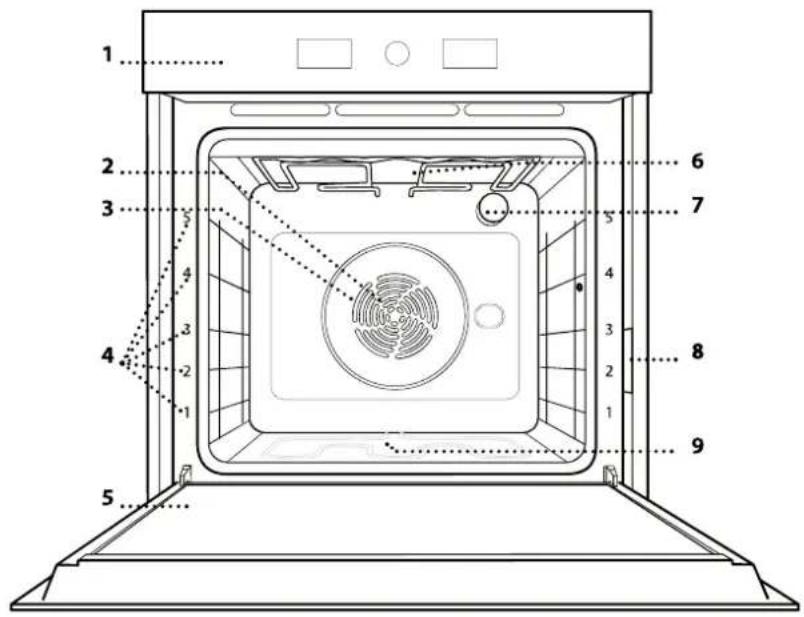

DESCRIPCIÓN DEL PRODUCTO

1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9

1. Panel de control
2. Ventilador
3. Elemento calefactor circular (no visible)
4. Guías para estantes (el nivel está indicado en la parte frontal del horno)
5. Puerta
6. Resistencia superior / grill
7. Luz
8. Placa de datos (no quitar)
9. Resistencia inferior (no visible)

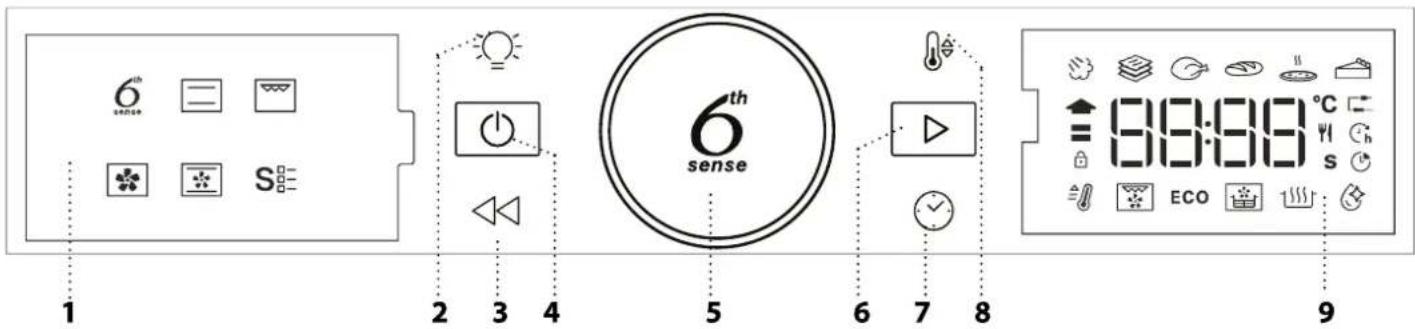

PANEL DE CONTROL

Para encender/apagar la luz.

3. ATRÁS

Sirve para volver a la pantalla anterior. Durante la cocción, permite cambiar los ajustes.

4. ON/OFF

Para encender o apagar el horno y para detener una función activa en cualquier momento.

5. POMO GIRATORIO

Gírelo para desplazarse por las funciones y ajustar todos los parámetros de cocción. Pulse para seleccionar, programar, acceder o confirmar las funciones o parámetros, y, eventualmente, para iniciar el programa de cocción.

6. INICIO

Para iniciar funciones y confirmar ajustes.o un valor programado.

7. TIEMPO

Para configurar la hora y ajustar o modificar el tiempo de cocción.

8. TEMPERATURA

Para ajustar la temperatura.

1. PANTALLA DE LA DERECHA

ACCESORIOS

REJILLA	GRASERA	BANDEJA PASTELERA*	GUÍAS DESLIZANTES*
Para cocinar alimentos o como soporte de cazuelas, moldes de tartas y otros recipientes de cocción aptos para horno.	Para utilizar como bandeja de horno para cocinar carne, pescado, verduras, focaccia, etc. o para recoger los jugos de la cocción debajo de la rejilla.	Se utiliza para la cocción de pan y pasteles, pero también para asados, pescado en papillote, etc.	Para facilitar la inserción y extracción de accesorios.
BANDEJA FREIDORA DE AIRE*
Para utilizar cuando se cocinan alimentos con la función Freidora de aire, con una bandeja de horno colocada a un nivel inferior para recoger posibles migas y goteos. Se puede lavar en el lavavajillas.	El número de accesorios puede variar de un modelo a otro.Otros accesorios pueden adquirirse por separado; para pedidos e información, póngase en contacto con el servicio posventa.* Disponible solo en determinados modelos

INTRODUCCIÓN DE LA PARRILLA Y OTROS ACCESORIOS

Introduzca la rejilla horizontalmente deslizándola a través de las guías y asegúrese de que el lado con el borde en relieve queda mirando hacia arriba.

Otros accesorios, como la grasera y la bandeja pastelera, se introducen horizontalmente igual que la rejilla.

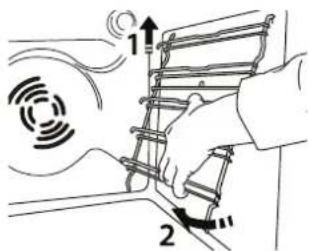

CÓMO EXTRAER Y VOLVER A COLOCAR LAS GUÍAS PARA ESTANTES

• Para retirar las guías para estantes, levántelas y saque las partes inferiores de sus alojamientos: Ahora puede extraer las guías.
• Para volver a colocar las guías para estantes, primero colóquelas en el alojamiento superior. Manteniéndolas en alto, deslícelas en el compartimento de cocción, y luego bájelas hasta colocarlas en el alojamiento inferior.

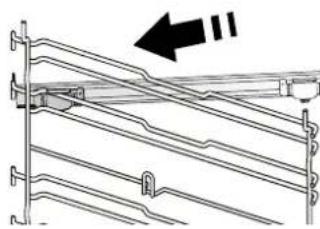

MONTAJE DE LAS GUÍAS DESLIZANTES (SI PROCEDE)

Extraiga las guías para los estantes del horno y quite el plástico de protección de las guías deslizantes.

Fije el cierre superior de la corredera a la guía para los estantes y deslícela hasta el tope. Baje el otro clip a su posición.

Para fijar la guía, empuje la parte inferior del cierre contra la guía para estantes. Asegúrese de que las guías se pueden mover libremente. Repita estos pasos en la otra guía para estantes del mismo nivel.

Nota: Las guías deslizantes se pueden montar en cualquier nivel.

FUNCIONES

6TH SENSE

Permiten seleccionar automáticamente el método de cocción y el mejor rango de temperatura para todo tipo de alimentos (Lasaña, Carne, Pescado, Verduras, Tartas, Bollería, Tartas saladas, Pan, Pizza). Para aprovechar al máximo esta función, siga las indicaciones de la tabla de cocción.

• VAPOR +

La función Vapor+ permite obtener excelentes rendimientos gracias a la presencia de vapor en el ciclo de cocción. Esta función sugiere la temperatura ideal para cocinar una amplia gama de recetas; Los tiempos de cocción y la cantidad de agua (100/200 ml) de los platos principales se indican en la tabla de cocción correspondiente que puede encontrar en Internet. Active siempre la función de vapor cuando el horno esté frío, y después de verter agua potable en el fondo de la cavidad.

Nota: La cantidad de agua aconsejada sobrepasa la capacidad de embutición de la cavidad, pero el fondo del horno está diseñado para gestionar eficazmente el exceso de agua aconsejado.

- CAZUELA

Esta función sugiere la mejor temperatura y el mejor método de cocción para los platos de pasta.

• CARNE

Esta función sugiere la mejor temperatura y el mejor método de cocción para la carne.

• PAN

Esta función sugiere automáticamente la mejor temperatura y el mejor método de cocción para todos los tipos de pan.

• PIZZA

Esta función le permite cocinar una estupenda pizza casera en menos de 10 minutos, como en un restaurante. El ciclo de cocción específico funciona a una temperatura superior a 300 grados Celsius, proporcionando una pizza suave por dentro, crujiente por los bordes y con un dorado perfectamente uniforme.

Combinando esta función con el accesorio Piedra para Pizza WPro y precalentando durante 30 minutos se puede hornear una pizza en 5-8 min. (Para pedidos e información contacte con el servicio postventa o www.whirlpool.eu.)

• TARTAS DULCES

Esta función sugiere la mejor temperatura y el mejor método de cocción para todos los tipos de tarta.

CONVENCIONAL

Para cocinar cualquier tipo de alimento en un estante.

PARRILLA

Para asar al grill bistecs, kebabs y salchichas, cocinar verduras gratinadas o tostar pan. Cuando ase carne, le recomendamos colocar la grasera debajo para recoger los jugos de la cocción: Coloque la bandeja en cualquiera de los niveles debajo de la rejilla y añada 500 ml de agua potable.

AIRE FORZADO

Para cocinar diferentes alimentos que requieren la misma temperatura de cocción en varios estantes al mismo tiempo. Esta función puede utilizarse para cocinar diferentes alimentos sin que se mezclen los olores. Consulte la tabla de cocción para seleccionar la combinación de niveles correcta.

HORNO DE CONVECCIÓN

Para cocinar carne y hornear tartas con relleno en un único estante.

FUNCIONES ESPECIALES

- FASTPREHEAT (PRECALENTAMIENTO RÁPIDO)

Para precalentar el horno rápidamente.

• TURBO GRILL

Para asar piezas de carne grandes (pierna de cordero, rosbif, pollo). Le recomendamos utilizar la grasera para recoger los jugos de la cocción: Coloque el recipiente en cualquiera de los niveles debajo de la rejilla y añada 500 ml de agua potable.

• CIECO ECO \*

Para cocinar piezas de carne asadas con relleno y filetes de carne en un solo estante. Cuando se utiliza el Ciclo Eco, la luz permanece apagada durante la cocción. Para utilizar el ciclo ECO y optimizar el consumo de energía, la puerta del horno no se debe abrir hasta que termine la cocción.

• AIR FRY (ASADO AL AIRE LIBRE)/CONVECT ROAST (POR CONVECCIÓN)

El uso de la bandeja especial para freír (incluida en algunos modelos) permite cocinar patatas fritas, nuggets de pollo y otros alimentos con menos aceite, para que queden agradablemente crujientes. Los elementos calefactores realizan un ciclo para calentar adecuadamente la cavidad, mientras el ventilador hace circular el aire caliente. Coloque los alimentos en la bandeja freidora de aire en una sola capa y siga las instrucciones de la tabla de cocción de la freidora de aire para obtener los mejores resultados.

Alternativamente, esta función puede utilizarse para obtener excelentes resultados de asado en carnes y aves, patatas y verduras, según la recomendación de la tabla de cocción. Estas recetas pueden prepararse utilizando una bandeja

de horno estándar.

• FERMENTAR MASA

Para optimizar la fermentación de masas dulces o saladas. Para garantizar la calidad del leudado, no active la función si el horno está caliente después de un ciclo de cocción.

• SMART CLEAN

PRIMER USO

1. CÓMO CONFIGURAR LA HORA

La primera vez que encienda el aparato, tendrá que ajustar la hora.

Los dos dígitos de la hora empezarán a parpadear: Gire el

selector para ajustar la hora y pulse para confirmar.

Los dos dígitos de los minutos empezarán a parpadear. Gire el

selector para ajustar los minutos y pulse para confirmar.

Nota: Para cambiar la hora más adelante, mantenga pulsado durante como mínimo un segundo con el horno apagado y repita el procedimiento anterior.

Después de un corte de suministro prolongado, es posible que tenga que volver configurar la hora.

2. AJUSTES

Si es necesario, puede cambiar la unidad de medida, la temperatura (°C) y la corriente nominal (16 A) predeterminadas.

Con el horno apagado, mantenga pulsado durante al menos 5 segundos.

La acción del vapor liberado durante este ciclo especial de limpieza a baja temperatura permite eliminar la suciedad y los residuos de alimentos con facilidad. Vierta 200 ml de agua potable en el fondo del horno y active la función únicamente cuando el horno esté frío.

* Función utilizada como referencia para la declaración de efi ciencia energética de conformidad con la normativa (EU) N.º 65/2014

Gire el selector para seleccionar la unidad de medida y pulse para confirmar.

Gire el selector para seleccionar la corriente nominal y pulse para confirmar.

Nota: El horno está programado para consumir un nivel de potencia eléctrica compatible con el de una red doméstica que tenga una potencia superior a 3 kW (16 A): Si su hogar tiene menos potencia, deberá reducir este valor (13 A).

3. CALENTAR EL HORNO

Un horno nuevo puede liberar olores que se han quedado impregnados durante la fabricación: Es completamente normal.

Antes de empezar a cocinar, le recomendamos calentar el horno en vacío para eliminar cualquier olor. Quite todos los cartones de protección o el film transparente del horno y saque todos los accesorios de su interior. Caliente el horno a 200 °C aproximadamente durante una hora, preferiblemente utilizando la función con circulación del aire (p. ej. «Aire forzado» u «Horno de Convección»). Siga las instrucciones para configurar la función correctamente.

Nota: Es aconsejable ventilar la habitación después de usar el aparato por primera vez.

USO DIARIO

1. SELECCIONAR UNA FUNCIÓN

Cuando el horno está apagado, la pantalla solo muestra

la hora. Mantenga pulsado para encender el horno. Gire el selector giratorio para ver las funciones principales disponibles en la pantalla de la izquierda. Seleccione una y pulse . ④

Para seleccionar una subfunción (en caso de que la haya), seleccione la función principal y después pulse para confirmar e ir al menú de la función.

Gire el selector rotativo para seleccionar una de las subfunciones disponibles en la parte derecha de la pantalla y después pulse para confirmar.

2. AJUSTAR LA FUNCIÓN

Cuando haya seleccionado la función que desee, puede cambiar la configuración correspondiente. En la pantalla aparecerá la configuración que se puede cambiar por orden.

TEMPERATURA / NIVEL DE VAPOR

Cuando el icono °C/°F parpadee en la pantalla, gire el selector para cambiar el valor y después pulse para confirmar y continuar con la modificación de ajustes siguiente (si es posible).

También se puede ajustar el nivel del grill (3 = alto, 2 = medio, 1 = bajo) al mismo tiempo.

Nota: Una vez iniciada la función, puede cambiar la temperatura o el nivel del grill pulsando o ganando el selector directamente.

DURACIÓN

Cuando parpadee el icono en la pantalla, utilice el selector de ajuste para ajustar el tiempo de cocción necesario y luego pulse para confirmar.

Si quiere cocinar de forma manual no es necesario configurar el tiempo de cocción: Pulse para confirmar e iniciar la función. En este caso, no puede

configurar la hora de finalización de la cocción programando un inicio diferido.

Nota: Pulse para ajustar el tiempo de cocción establecido: Gire el selector para cambiar la hora y pulse para confirmar.

SELECCIONAR LA HORA DE FINALIZACIÓN DE LA COCCIÓN / INICIO DIFERIDO

En muchas funciones, una vez configurado el tiempo de cocción, podrá retrasar el inicio de la función programando el tiempo final. Cuando pueda cambiar la hora de finalización, la pantalla mostrará la hora a la que terminará la cocción y el icono paípadea.

Si es necesario, gire el selector para configurar la hora a la que quiere que termine la cocción y pulse para confirmar e iniciar la función.

Coloque los alimentos en el horno y cierre la puerta: Esta función se iniciará automáticamente cuando haya transcurrido el periodo de tiempo calculado para que la cocción termine a la hora programada.

Nota: Programar una cocción con inicio diferido deshabilitará la fase de precalentado del horno: el horno alcanzará la temperatura deseada de forma gradual, con lo que los tiempos de cocción serán ligeramente mayores que los de la tabla de cocción.

Durante el tiempo de espera, puede usar el selector para cambiar la hora de finalización programada.

Pulse de para cambiar los ajustes de temperatura y tiempo de cocción. Pulse para confirmar cuando acabe.

3. ACTIVAR LA FUNCIÓN

Una vez que haya aplicado la configuración deseada, pulse para activar la función.

Puede mantener pulsado en cualquier momento para poner en pausa la función que esté activada en ese momento.

4. PRECALENTANDO

Algunas funciones incluyen una fase de precalentamiento de horno: Una vez iniciada la función, la pantalla indica que se ha activado la fase de precalentado.

Cuando el precalentamiento haya terminado, sonará una señal acústica y la pantalla indicará que el horno ha alcanzado la temperatura establecida.

En ese momento, abra la puerta, introduzca los alimentos en el horno y cierre para iniciar la cocción pulsando ▶

Nota: Colocar los alimentos en el horno antes de que haya finalizado el precalentado puede tener efectos adversos en el resultado final de la cocción.

Abrir la puerta durante la fase de precalentado pausará el proceso.

El tiempo de cocción no incluye la fase de precalentamiento.

Siempre puede cambiar la temperatura que desea que alcance el horno utilizando el selector.

5. FINAL DE COCCIÓN

Sonará una señal acústica y la pantalla indicará que la cocción ha terminado.

Para alargar el tiempo de cocción sin cambiar los ajustes, gire el selector para programar un nuevo tiempo de cocción y pulse.

6. FUNCIONES 6 ^TH SENSE

SMART CLEAN

Para activar la función "Smart Clean", con el horno frío, distribuya 200 ml de agua en el fondo de la cavidad del horno y cierre la puerta.

Acceda a las funciones especiales y sire el selector para seleccionar del menú. Luego, pulse para

confirmar.

Pulse para iniciar inmediatamente el ciclo de limpieza, o pulse para establecer el tiempo final/inicio diferido.

Al final del ciclo, deje que el horno se enfríe, elimine el agua que pueda quedar en el horno y efectúe la limpieza con una esponja humedecida en agua caliente (si retrasa esta operación más de 15 minutos, podría comprometer el resultado de la limpieza).

Nota: La duración y la temperatura del ciclo de limpieza no se pueden programar.

7. BLOQ. DE TECLAS

Para bloquear las teclas, mantenga pulsado durante al menos cinco segundos.

Vuelva a hacer esto para desbloquear las teclas.

Nota: Esta función también puede activarse durante la cocción. Por motivos de seguridad, puede apagar el horno en cualquier momento pulsando el botón.

.NOTAS

• No recubra el interior del horno con papel de aluminio.
• No arrastre ollas ni sartenes sobre la base del horno, ya que podrían dañar el revestimiento esmaltado.
• No coloque pesos pesados sobre la puerta ni se agarre a ella.
• Debido a la mayor temperatura del ciclo Pizza, se espera que el ruido del ventilador de refrigeración sea ligeramente superior.

CONSEJOS ÚTILES

CÓMO UTILIZAR LA TABLA DE COCCIÓN

La tabla indica la mejor función, accesorios y nivel para cocinar los diferentes tipos de alimentos. Los tiempos de cocción inician en el momento en que se coloca el alimento en el horno, excluyendo el precalentamiento (cuando sea necesario). Las temperaturas y los tiempos de cocción son orientativos y dependen de la cantidad de alimentos y del tipo de accesorio utilizado. En principio, aplique los valores de ajuste recomendados más bajos y, si la cocción no es suficiente, auméntelos. Utilice los accesorios suministrados y, si es posible, moldes y bandejas pasteleras metálicas de color oscuro. También puede utilizar recipientes y accesorios tipo pírex o de cerámica, aunque deberá tener en cuenta que los tiempos de cocción serán ligeramente mayores.

COCCIÓN DE VARIOS ALIMENTOS A LA VEZ

El uso de la función «Aire forzado» permite cocinar al mismo tiempo distintos alimentos que requieran la misma temperatura (por ejemplo: pescado y verduras), utilizando estantes diferentes. Retire del horno los alimentos que requieran menor tiempo de cocción y deje los que necesiten una cocción más prolongada.

CARNE

Utilice cualquier tipo de bandeja de horno o fuente de Pyrex adecuada al tamaño de la pieza de carne que va a cocinar. En el caso de asados, es conveniente añadir caldo a la base de la fuente y rociar la carne durante la cocción para realizar el sabor. Durante esta operación se generará vapor. Cuando el asado esté listo, déjelo reposar en el horno durante 10 o 15 minutos, o envuélvalo en papel de aluminio.

Cuando desee gratinar carne, elija cortes de carne de igual grosor para obtener un resultado de cocción uniforme. Las piezas de carne muy gruesas requieren tiempos de cocción más prolongados. Para evitar que la carne se queme por fuera, coloque la rejilla en un estante inferior para alejarla del grill. Gire la carne en el segundo tercio del tiempo de cocción. Abra la puerta con cuidado, ya que puede salir vapor caliente.

Para recoger los jugos de la cocción, es conveniente colocar una grasera con medio litro de agua directamente debajo de la rejilla en la que se coloque la carne. Reponga el líquido cuando sea necesario.

POSTRES

Cocine los postres delicados con la función convencional y en un solo nivel.

Utilice bandejas para hornear metálicas de color oscuro y colóquelas siempre sobre la rejilla suministrada. Para cocinar en varios estantes, seleccione la función de aire forzado y disponga los moldes en ellos de modo que la circulación de aire caliente sea óptima.

Para saber si un bizcocho está listo, introduzca un palillo en el centro. Si al retirar el palillo está limpio, el bizcocho está listo.

Si utiliza bandejas para hornear antiadherentes, no unte con mantequilla los bordes, ya que es posible que el bizcocho no suba de manera uniforme por los bordes.

Si el producto se «hincha» durante la cocción, use una temperatura más baja la próxima vez y plantéese reducir la cantidad de líquido añadido o remover la mezcla más suavemente.

Para postres con relleno húmedo (tartas de queso o de fruta) utilice la función «Horno convección». Si la base del bizcocho o tarta está demasiado líquida, coloque el estante en un nivel más bajo y salpique la base con pan rallado o galletas antes de añadir el relleno.

FERMENTACIÓN

Es conveniente cubrir siempre la masa con un paño húmedo antes de introducirla en el horno. Al utilizar esta función, el tiempo de fermentación de la masa se reduce en un tercio con respecto al tiempo de fermentación a temperatura ambiente (20-25°C). El tiempo de leudado de una pizza de 1 kg es de alrededor de una hora.

TABLA DE COCCIÓN DE FREIDORA DE AIRE

RECETA FUNCIÓN				CANTIDAD RECOMENDADA	RÁPIDO	TEMPERATURA (°C)	DURACIÓN (MIN.)	REJILLAS Y ACCESORIOS
ALIMENTOS CONGELADOS	Patatas Fritas Congeladas 650 -	850 g	25-30					4 2
	Nugget de pollo congelado 500	g Si 2	- 20					4 2
	Palitos de pescado 500 g Si 220	15 - 2						4 2
	Aros de cebolla 500 g Si 200 15 - 20							4 2
VERDURAS	Calabacín fresco empanado 400 g			Si 200 15 - 20				4 2
	Patatas fritas caseras			300-800 g	Si	200	20 - 40	4 2
	Verduras variadas	[Z3GS]		300-800 g	Si	200	20 - 30	4 2
CARNEY PESCADO	Pechugas de pollo			1-4 cm	Si 200 20 - 40			4 2
	Alitas de pollo	[GTHS]		200-1500 g Si 220 30 - 50				4 2
	Chuleta empanada			1-4 cm	Si 220 20 - 50			4 2
	Filete de pescado			1-4 cm	Si 220 15 - 25			4 2

Para cocinar alimentos frescos o caseros, extienda una fina capa de aceite sobre la superficie del alimento.

Para garantizar resultados de cocción uniformes, mezcle los alimentos a mitad del tiempo de cocción recomendado.

FUNCIONES	Freidora de aire
ACCESORIOS	Bandeja Freidora de aire Bandeja de horno o molde sobre rejilla	Grasera/bandeja pastelera o bandeja sobre rejilla

TABLA DE COCCIÓN

RECETA	FUNCIÓN	PRECALENTAMIENTO	TEMPERATURA (°C)	TIEMPO COCCIÓN (min.)	NIVEL Y ACCESORIOS
Leavened cakes / Bizcochos esponjosos		- 170 30 - 50			2
		Sí 160 30 - 50			2
		Sí 160 30 - 50			4 1
Tartas rellenas(tarta de queso, strudel, tarta de manzana)		- 160 - 200 30 - 85			3
		Sí 160 - 200 35 - 90			4 1
Galletas / Pastelitos		- 160 - 170 20 - 40			3
		Sí 150 - 160 20 - 40			4
		Sí 150 - 160 20 -40			4 1
Lionesas		- 180 - 200 30 - 40			3
		Sí 180 - 190 35 - 45			4 1
		Sí 180 - 190 35 - 45*			5 3 1
Merengues		Sí 90	110 - 150		3
		Sí 90	130 - 150		4 1
		Sí 90	140 - 160*		5 3 1
Pizza (Thin, thick, focaccia) ((Fina, gruesa, focaccia))		Sí 310	7-12		2
		Sí 220 - 240 20 - 40			4 1
		Sí 220 - 240	25 - 50*		5 3 1
Pan de molde 0,5 kg		- 180 - 220 50 - 70			2
Panecillo		- 180 - 220 30 - 50			3
Pan		Sí 180 - 220 30 - 60			4 1
Pizza congelada		Sí 250 10 - 15			2
		Sí 250 10 - 20			4 1
Savoury pies (Tartas saladas)(vegetable pie (tarta de verdura), quiche)		Sí 180 - 190 45 - 60			2
		Sí 180 - 190 45 - 60			4 1
		Sí 180 - 190 45 - 70*			5 3 1
Volovanes / Canapés de hojaldre		Sí 190 - 200 20 - 30			3
		Sí 180 - 190 20 - 40			4 1
		Sí 180 - 190	20 - 40*		5 3 1

FUNCIONES	6Convencional	Parrilla	Turbo Grill	Aire Forzado	Hornear por convección	ECO
FUNCIONES AUTOMÁTICAS	Cazuela	Carne	Pan	Función Pizza	Pasteles
ACCESORIOS	Rejilla	Bandeja de horno o molde sobre rejilla	Grasera/bandeja pastelera o bandeja sobre rejilla	Grasera / bandeja pastelera	Bandeja con 500 ml de agua

RECETA	FUNCIÓN	PRECALENTAMIENTO	TEMPERATURA(°C)	TIEMPO COCCIÓN(min.)	NIVEL Y ACCESORIOS
Lasañas, Pasteles - 190 - 200 40 - 80					3
Pasta al horno, Canelones - 190 - 200 25 - 60					3
Cordero / Ternera / Carne de res / Cerdo 1kg		- 190 - 200	60 - 90		3
Pollo / conejo / pato 1 kg - 200-230 50 - 80 **					3
Turkey (Pavo) / Goose (oca) 3 kg - 190 - 200 90 - 150					2
Pescado al horno / en papillote (fi letes,entero)		Sí 180 - 200	40 - 60		3
Verduras rellenas(tomates, calabacines, berenjenas)		Sí 180 - 200	50 - 60		2
Tostada — 3 (Alta)	3 - 6				5
Filetes de pescado / Bistec		-	2 (Media)	20 - 30***	4 3
Salchichas / Pinchos morunos / Costillas /Hamburguesas		-	2 - 3 (Medio -Alto)	15 - 30***	5 4
Pollo asado 1-1,3 kg		-	2 (Media)	55 - 70**	2 1
Rosbif poco hecho (1 kg)		-	2 (Media)	35 - 50**	3
Pierna de cordero / Shanks (Jarretes)		-	2 (Media)	60 - 90**	3
Patatas al horno		-	2 (Media)	35 - 55**	3
Verduras gratinadas		—	3 (Alta)	10 - 25	3
Menú completo: Fruit tart (Tarta de frutas)(nivel 5), lasaña (nivel 3), carne (nivel 1)		Sí	190	40 - 120*	5 3 1
Lasañas y carnes		Sí	200	50 - 120*	4 1
Carnes y patatas Sí 200	200				4 1
Pescado y Vegetables (verduras)		Sí	180	30 - 50	4 1
Stuff ed roasting joints (Piezas de carnerellenas asadas)		-	200	80 - 120*	3
Cuts of meat (Trozos de carne)(rabbit (conejo), pollo, cordero)		-	200	50 - 120*	3

* Tiempo de cocción estimado: Los platos se pueden extraer del horno antes o después según los gustos personales.
** Darle la vuelta al alimento en el segundo tercio de la cocción (si fuera necesario).
** Dar la vuelta al alimento a mitad de la cocción.

Nota: La función «Pasteles» del Menú Dinámico utiliza sólo las resistencias superior e inferior, sin circulación forzada de aire. No requiere precalentamiento.

FUNCIONES	6Convencional	Parrilla	Turbo Grill	Aire Forzado	Hornear por convección	ECO
FUNCIONES AUTOMÁTICAS	Cazuela	Carne	Pan	Función Pizza	Pasteles
ACCESORIOS	Rejilla	Bandeja de horno o molde sobre rejilla	Grasera/bandeja pastelera o bandeja sobre rejilla	Grasera / bandeja pastelera	Bandeja con 500 ml de agua

MESA DE COCINA VAPOR+

ALIMENTO RECETA		CANTIDAD	TIEMPO (MIN.)	ACCESORIOS AGUA
PAN	Panes pequeños 80-100 g 30 - 45			3	100 ml
	Barra de pan de molde 300-500 g 40 - 60			3
	Pan 500 g -2 kg 50-100			3
	Baguettes 200-300 g 30 - 45			3
HOJALDRES	Galletas una bandeja 25 - 35			3
	Muffin	30-60 g	25 - 45	3
	Bizcocho	500-700 g 30 - 50		2
	Tarta	una bandeja 35 - 55		2
CARNE	Asado	1 kg	60 - 110	3	200 ml
	Costillas	500g-1,5 kg	50 - 75	3
	Chicken (Aves)	1-1,5 kg	55 - 80	3
	Pollo/Pavo	3 kg	100 - 140	3
PESCADO	Filete de carne	0.5-2 cm	15 - 25	3
	Filete de carne	2-4 cm	20 - 35	3
	Pescado entero	300-600 g 20 - 30		3
	Pescado entero 600-1200 g 25 - 45			3
VERDURAS	Papas asadas	0.5-1.5 kg	45 - 60	3
	Pimientos rellenos	1-2 kg	35 - 55	3
	Brócoli asado	0.3-1 kg	30 - 50	3
	Calabacines asados	0.5-1.5 kg	30 - 50	3

Inicie la función VAPOR+ sólo cuando el horno esté frío. Abrir la puerta y rellenar con agua durante la cocción puede tener un efecto adverso en el resultado final de la cocción.

ACCESORIOS
	Bandeja Freidora de aire	Bandeja de horno o molde sobre rejilla	Grasera/bandeja pastelera o bandeja sobre rejilla

MANTENIMIENTO Y LIMPIEZA

Asegúrese de que el horno se haya enfriado antes de llevar a cabo las tareas de mantenimiento o limpieza.

No utilice productos de lavado con vapor.

No utilice estropajos de acero, estropajos abrasivos ni productos de limpieza abrasivos/ corrosivos, ya que podrían dañar las superficies del aparato.

Utilice guantes protectores.

El horno debe desconectarse de la red eléctrica antes de llevar a cabo cualquier trabajo de mantenimiento.

SUPERFICIES EXTERIORES

• Limpie las superficies con un paño húmedo de microfibra. Si están muy sucias, añada unas gotas de detergente neutro al agua. Seque con un paño seco.
• No utilice detergentes corrosivos ni abrasivos. Si uno de esos productos entra accidentalmente en contacto con la superficie del aparato, límpielo de inmediato con un paño húmedo de microfibra.

SUPERFICIES INTERIORES

- Después de cada uso deje que el horno se enfríe y, a continuación, límpielo, preferiblemente cuando aún esté tibio, para quitar los restos o las manchas causadas por los residuos de los alimentos. Para secar la condensación que se haya podido formar debido a la cocción de alimentos con un alto contenido en agua, deje que el horno se enfríe por completo y límpielo con un paño o esponja.

• Active la función «Smart Clean» para unos resultados de limpieza óptimos de las superficies internas. (Solo en algunos modelos).
• Limpie el cristal de la puerta con un detergente líquido adecuado.
• Para limpiar el horno con facilidad, quite la puerta.
• Seque el perfil inferior debajo de la puerta del horno si hay restos de agua después de un ciclo de cocción.

ACCESORIOS

Después del uso sumerja los accesorios en una solución líquida con detergente, utilice guantes si aún están calientes. Los residuos de alimentos pueden quitarse con un cepillo o esponja.

No limpie la sonda para alimentos ni la sonda para carne (si la hay) en el lavavajillas. La bandeja Freir con aire (si la hay) se puede limpiar en el lavavajillas.

LIMPIEZA DE LOS PANELES CATALÍTICOS

(SOLO EN ALGUNOS MODELOS)

El horno está equipado con paneles catalíticos especiales que facilitan la limpieza de los compartimentos gracias a su capa especial de autolimpieza, que es muy porosa y absorbe la grasa y la suciedad. Estos paneles están fijados a las guías para estantes: Al volver a colocar y fijar las guías para estantes, asegúrese de que los ganchos superiores quedan introducidos dentro de los agujeros adecuados de los paneles.

Para sacar el máximo partido a las propiedades de autolimpieza de los paneles catalíticos, recomendamos que caliente el horno a 200 °C durante aproximadamente una hora utilizando la función «Horno de convección». Durante este tiempo, el horno debe permanecer vacío. Deje que el horno se enfríe antes de eliminar los residuos de alimentos con una esponja no abrasiva.

Nota: El uso de detergentes corrosivos o abrasivos, cepillos duros, estropajos para ollas y esprays para horno puede dañar la superficie catalítica y poner en peligro sus propiedades de autolimpieza.

Póngase en contacto con el Servicio Postventa si necesita paneles de recambio.

SUSTITUCIÓN DE LA BOMBILLA

1. Desconecte el horno de la red eléctrica.
2. Desenrosque la tapa de la lámpara, sustituya la bombilla y vuelva a enroscar la tapa de la lámpara.
3. Vuelva a conectar el horno a la red eléctrica.

Nota: bombillas halógenas de 40 W/230 \~ V tipo G9, T300°C.

La bombilla que se usa en el aparato está diseñada específicamente para electrodomésticos y no es adecuada para la iluminación general de estancias de una vivienda. (Reglamento CE 244/2009) Las bombillas

están disponibles en nuestro Servicio Postventa.

Si utiliza bombillas halógenas, no las toque con las manos desnudas ya que las huellas dactilares podrían dañarlas. No utilice el horno hasta que no haya vuelto a colocar la tapa de la lámpara.

CÓMO EXTRAER Y VOLVER A COLOCAR LA PUERTA

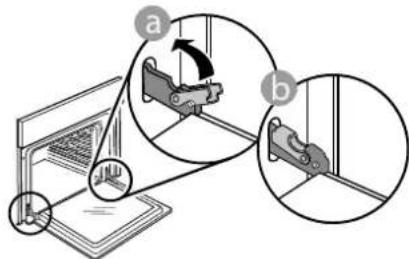

1. Para quitar la puerta, ábrala por completo y baje los pestillos hasta que estén en posición desbloqueada.

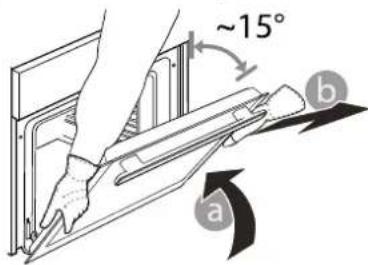

1. Cierre la puerta tanto como pueda. Sujete bien la puerta con las dos manos; no la sujete por el asa. Simplemente extraiga la puerta continuando cerrándola y a la vez levantándola hasta que se salga de su alojamiento. Ponga la puerta en un lado, apoyada sobre una superficie blanda.

~15° a b

1. Vuelva a instalar la puerta llevándola hacia el horno, alineando los ganchos de las ranuras con sus alojamientos y fijando la parte superior en su alojamiento.

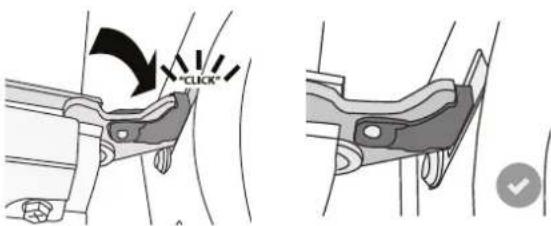

2. Baje la puerta y ábrala por completo. Baje los pestillos hasta su posición original: Asegúrese de haberlos bajado por completo.

Presione suavemente para comprobar que los pestillos están en la posición correcta.

"CLICK"

1. Intente cerrar la puerta y compruebe que esté alineada con el panel de control. Si no lo está, repita los pasos de arriba: La puerta podría dañarse si no funciona correctamente.

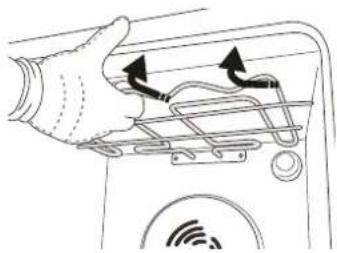

BAJE LA RESISTENCIA SUPERIOR

(SOLO EN ALGUNOS MODELOS)

1. Extraiga las guías laterales para estantes.

1. Para volver a situar la resistencia en su posición, elevarla, tirar de ella ligeramente hacia fuera y comprobar que queda apoyada en las sujeciones laterales.

RESOLUCIÓN DE PROBLEMAS

Problema	Posible causa	Solución
El horno no funciona.	Corte de suministro.Desconexión de la red eléctrica.	Compruebe que haya corriente eléctrica en la red y que el horno esté enchufado a la toma de electricidad.Apague el horno y vuelva a encenderlo para comprobar si se ha solucionado el problema.
En la pantalla aparecerá la letra «F» seguida de un número.	Problema de software.	Póngase en contacto con el Centro de Atención Telefónica e indique el número que sigue a la letra «F».
La pantalla muestra un texto poco claro y parece estar rota.	Otro idioma configurado.	Póngase en contacto con el Centro de Atención Telefónica.
Ciclo de cocción con sonda finalizado sin causa evidente o error F3E3 aparece impreso en pantalla.	La sonda alimentaria no está bien conectada.	Compruebe la conexión de la sonda alimentaria.

Puede consultar los reglamentos, la documentación estándar e información adicional sobre productos mediante alguna de las siguientes formas:

• Utilizando el código QR en tu aplicación
• Visitando nuestro sitio web docs.whirlpool.eu/docs
  • También puede (Cposetseleñúrontaclotebáfonuestrol Servicio de Postventa

la garantía). Cuando se ponga en contacto con nuestro Servicio Postventa, deberá indicar los códigos que figuran en la placa de características de su producto.

^* /TM/© 2025 Whirlpool. Fabricado con licencia.

TÄNAME, ET OSTSITE WHIRLPOOLI TOOTE

Parema tugiteenuse saamiseks registreerige toode aadressil www.register10.eu

5. MANÍPULO ROTATIVO

Para efetuar o preaquecimiento rápido do forno.

• TURBO GRILL

Para desbloquear, repita o procedimento.

Nota: Utilize lâmpadas de halogéneo de 40 W/230 \~ V, do tipo G9, T300 °C.
