MANUAL DE USUARIO GR-TB 54 Gymrex

Descripción del parámetro	Valor del parámetro
Denominación del producto	BANCO DE MUSCULACIÓN
Modelo	GR-TB 53	GR-TB 56	GR-TB 54
Dimensiones [anchura × longitud × altura; mm]	425x1070x470-1200	605x1587x510-1330	600x1600x540-1260
Peso [kg]	16	29,2	23,9
Rango de ajuste de la inclinación del respaldo [°]	90-180	80-180	90-180
Rango de ajuste de la inclinación del asiento [°]	165-180		135-180
Clase de uso	H (solo uso doméstico)
Peso máximo del usuario [kg]	100	150	100
Peso máximo adicional [kg]			50
Carga máxima del banco de entenamiento [kg]	100	150	150

¡ADVERTENCIA! No está permitido entrenar con la carga máxima.

1. DESCRIPCION GENERAL

Este manual tiene como objeto el uso seguro y fiable de la herramienta. El producto ha sido desarrollado y fabricado siguiendo rigurosamente las prescripciones técnicas, utilizando la tecnología y los componentes más avanzados y manteniendo el máximo nivel de calidad.

LEA ATENTAMENTE ESTE MANUAL ANTES DE TRABAJAR CON ESTA HERRAMIENTA.

Para extender la vida útil del equipo y garantizar su fiabilidad, el usuario tiene que asegurarse de que el funcionamiento y el mantenimiento sean correctos y se ajusten a las instrucciones de este manual. Las características técnicas y los datos incluidos en este manual son actuales. La información de este documento está sujeta a cambios en relación con mejoras de calidad, sin previo aviso.

ACLARACIÓN DE LOS SÍMBOLOS

Antes de utilizar, leer atentamente el manual.

[NOTAL o ADVERTENCIA o RECORDATORIO] que describe una situación particular (señal de advertencia general).

Sélo para uso en interiores.

¡ADVERTENCIA! Las imágenes de este manual tienen carácter meramente explicativo y los detalles de su producto pueden ser diferentes.

El manual original es la versión en idioma alemán. Las versiones en otros idiomas son traducciones del alemán.

1. SEGURIDAD DE USO

¡ADVERTENCIA! Leer todas las advertencias de seguridad y todos los manuales e instrucciones. El incumplimiento de avisos e instrucciones puede causar lesiones graves o la muerte.

Por el término "equipo" o "producto" en estas advertencias y en las descripciones del manual de uso se entiende el BANCO DE MUSCULACIÓN.

a) Mantener la zona de trabajo ordenada y bien iluminada. El desorden o la mala iluminación pueden provocar accidentes. Hay que ser previsor, observar lo que se hace y actuar con sentido común al utilizar el equipo.

b) Si tiene alguna duda sobre el funcionamiento del producto o si este está dañado, póngase en contacto con el servicio técnico del fabricante.

c) Cualquier reparación del producto deberá ser realizada por el servicio técnico del fabricante. ¡No reparar el producto por cuenta propia!

d) Guardar el manual de uso para permitir su consulta en futuro. En caso de transmitir el equipo a otra persona, deberá entregarse también el manual de uso.

c) Mantener los elementos de cmbalajo y las partes pequeñas de montaje fuera del alcance de los niños.

B) Mantener el equipo fuera del alcance de los niños y los animales.

g) No utilice la máquina si está cansado, enfermo o bajo la influencia de alcohol, drogas o medicamentos que limiten sustancialmente su capacidad para manejar el equipo.

h) El equipo no esté destinado a ser utilizado por personas (induidos los niños) con funciones mentales, sensoriales o intelectuales reducidas o con falta de experiencia y/o conocimientos, a menos que estén supervisadas por una persona responsable de su seguridad o que ésta les haya dado instrucciones como operar el equipo.

i) Cuidado con no sobrevalorar las fuerzas. Siempre mantener el equilibrio y el balance del cuerpo. Esto permite un mejor control de la herramienta en situaciones imprevistas.

j) El producto no es un jugucte. Los niños deben ser supervisados para asegurarse que no jueguen con el producto.

k) Guardar los dispositivos inactivos fuera del alcance de los niños y de las personas que no estén familiarizadas con el dispositivo o con este manual de uso. Las herramientas son peligrosas en manos de usuarios sin experiencia.

1) Mantener el producto en buen estado técnico. Antes de cada uso comprobar si hay daños generales o danos relacionados con las piezas móviles (grietas en las piezas y los elementos o cualquier otra condición que pueda afectar al funcionamiento seguro del producto). En el caso del daño, hacer reparar el equipo antes de usarla.

m) Cualquier operación de reparación y mantenimiento debe ser realizada por el personal cualificado y utilizando repuestos originales. Así la seguridad de uso será garantizada.

GYMREX

02.05.2022

34 35

n) Para garantizar la integridad operativa diseñada del equipo, no retirar las cubiertas instaladas en fabrica ni desatomillar los pernos.

o) Limpiar regularmente la herramienta para evitar la acumulación permanente de suciedad.

p) El producto no es un juguete. Los niños no deben realizar la limpieza y el mantenimiento sin la supervisión de un adulto.

q) No manipular la estructura del equipo para cambiar sus parámetros o el diseño.

r) Mantener las herramientas lejos de luentes de fuego y calor.

s) Si el usuario pesa más del peso máximo permitido, esto puede dañar el producto.

t) Realice siempre un calentamiento antes de usar la máquina.

u) Si experimenta síntomas alarmantes durante el ejercicio, tales como dolor de pecho, mareos, dificultad para respirar, etc., deje de entrenar inmediatamente y consulte a un médico.

v) Coloque el equipo sobre una superficie estable, seca y plana, manteniendo a su alrededor un espacio libre del ancho de los brazos extendidos.

w) Antes de comenzar a hacer ejercicio, consulte a un médico para determinar su estado de salud.

x) Recuerde que un esfuerzo excesivo puede provocar graves lesiones. Por lo tanto, no sobreestime sus capacidades y siga los consejos de su entrenador o médico.

y! Antes de cada uso, compruebe visualmente que no hay danos que puedan afectar a la seguridad y que los componentes están bien sujetos.

IADVERTENCIA! Aunque el equipo ha sido diseñado para ser seguro, con las protecciones adecuadas, y a pesar del uso de elementos de seguridad adicionales para el usuario, sigue existiendo un pequeno riesgo de accidento o lesión al manipular el equipo. Se recomienda mantener precaución y actuar con sentido común al utilizarlo.

1. CONDICIONES DE USO.

El banco de musculación se utiliza para realizar ejercicios en diferentes partes del cuerpo, con diferentes niveles de dificultad.

En caso de cualquier daño producido por el uso distinto al uso previsto de la herramienta, será responsable el usuario.

3.1. DESCRIPCIÓN DEL EQUIPO GR-TB 53

1. respaldo
2. asiento
3. curler de piemas
4. varilla de ajuste de la inclinación del respaldo
5. pata de apoyo

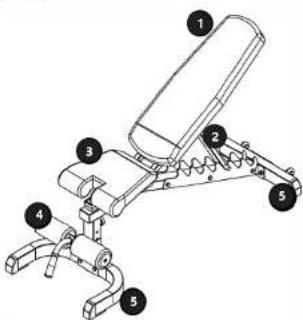

GR-TB 56

1. respaldo

2. vanilla de ajuste de la inclinación del respaldo

3. asiento

4. curler de piemas

5. patas de apoyo

GR TB 54

1. respaldo
2. reposapiés
3. asiento
4. curler de piemas
5. varilla de ajuste de la inclinación del respaldo
   6 patas de apoyo

GYMREX

3.2. PREPARACIÓN PARA EL TRABAJO LUGAR DE USO

El equipo siempre debe utilizarse sobre una superficie plana, estable, limpia, resistente al fuego y seca, fuera del alcance de los niños y las personas con reducida capacidad psíquica, sensorial y mental, manteniendo a su alrededor un espacio libre del ancho de los brazos extendidos.

a) Atornille las patas de apoyo B al bastidor A.

b) Coloque los obturadores en los lados de las patas. c) Fije los brazos del curler de piernas D y atornille el curler C al bastidor A.

d) Atornille el riel de ajuste E en ambos lados del bastidor A. Asegúrose de que las ranuras de ambos rieles son paralelas entre si.

2

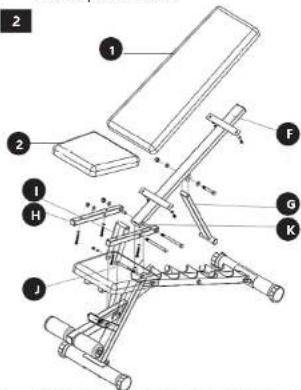

al Atomille los soportes de montaje del asiento H al bastidor F.
b) Atomille la varilla de ajuste G al bastidor F.
c) Atomille el soporte de ajuste I a los soportes del asiento H y al bastidor A.
d) Atomille el asiento [2] y luego el respaldo [1]

3.3.2. PARA EL MODELO GR-TB 56:

1

a) Atomille el bastidor (3) a las patas de apoyo [1] con el soporte de montaje (2) en el extremo del bastidor. b) Atomille la otra pata (4) al otro extremo del bastidor.

2

a) Atomille los rieles de ajuste de la inclinación del respaldo [5] al bastidor.

3

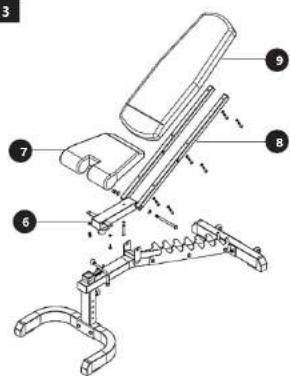

a) Atomille el soporte del asiento [6] al bastidor.
b) Atornille los soportes del respaldo [8] al soporte del asiento.
c) Una vez instalados los soportes, atornille el asiento [7] y el respaldo [9].

GYMREX

02.05.2022

a) En la parte posterior del respaldo, en el lugar previsto para ello, atornille la vanilla de ajuste de la inclinación del respaldo (10).

a) Atomille el curler de piemas [11] en los lugares previstos para ello bajo el asiento [12] y luego coloque las esponjas [13].
3.3.3. PARA EL MODELO GR TB 54:

a) Atomville el suporte del reposapies [1] a la pata de apoyo [2].
b) Fije el soporte del asiento [3] y los soportes del respaldo [4] al hostidor [5] con los familios.
c) Introduzca la varilla de ajuste de la inclinación del respaldo [7] entre los soportes del respaldo y la grapa de apriete [6].
d) Atomille la otra pata de apoyo [8] al otro extremo del bastidor.

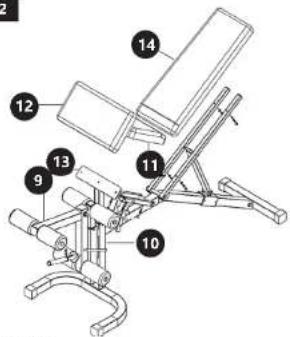

• el curler de piemas [9] al bastidor delantero [10],
• el asiento [11] al soporte del asiento.
• el renosanías [12] al soporte del resp
• el reposaples (12) al soporte del respaldo (13)
• el respaldo (14) a los soportes del respaldo.

3.4. TRABAJO CON EL EQUIPO

NOTA: Antes de hacer ejercicio en el banco, compruebe que no haya daños, apriete los tornillos (si es necesario) y limpie el respaldo y otras partes que entran en contacto con su cuerpo (por ejemplo, las asas) para evitar el deslizamiento.

3.4.1. AJUSTE DE LA INCLINACIÓN DEL RESPALDO:
a) Retire la varilla de ajuste de la ranura del riel de ajuste.
b) Introduzca la varilla en la ranura correspondiente al ángulo de inclinación deseado.

PARA EL MODELO GR-1B 54:

a) Afloje el tornillo de la grapa de apriete en el riel de ajuste en la parte posterior del respaldo y ajuste el ángulo de inclinación. Una vez alcanzado el ángulo desrado, apriete el tornillo de la grapa.

3.4.2. AJUSTE DE LA INCLINACIÓN DEL ASIENTO: MODELO GR-TB 53.

a) Alloje les tornillos de ajuste.
b) Deslice los soportes hacia adelante o hacia atrás para ajustar la inclinación.
c) Apriete los tornillos.

MODELOS GR TB 56 Y GR TB 54:

a) La inclinación del asiento se ajusta con la cremallera bajo el asiento (en el modelo GR-TB 54 hay 4 posiciones posibles de ajuste del asiento y en el modelo GR-TB 56 hay 3 posiciones).

En el banco puede realizar gran cantidad de ejercicios previa consulta con una persona debidamente capacitada, un entrenador, por ejemplo, y preferiblemente bajo su supervisión.

3.5. LIMPIEZA Y MANTENIMIENTO
a) Guardar el dispositivo en un lugar fresco y seco, protegido de la humedad y de la luz solar directa.
b) Se deben realizar inspecciones periódicas del equipo para asegurarse de que está en buen estado de funcionamiento y de que no se ha producido ningún daño.
c) Limpiar con un paño suave y húmedo.
d) No utilizar objetos afilados y / o metálicos (por ejemplo, un cepillo de alambre o una cuchara metálica) para la limpieza, ya que pueden dañar la superficie del material del equipo.
e) Los elementos dañados, como el respaldo a las esponjas desgastadas, deben sustituirse.

38 39
