MANUAL DE USUARIO EVO Pando

Certificación del Sistema de Gestión de la Calidad Environmental Management System Certification UNE-EN ISO 14001:2015 ES20/208675

Sistema de Gestión de la Calidad Quality Management System UNE-EN ISO 9001:2015 ES19/86566

(*) Certificación de Producto SGS UNE-EN 60335

www.pando.es/asistencia-tecnica/

SERVICE APRÉS VENTE AFTER SALES SERVICE

Otros países

Autres pays / Other countries

www.pando.es/en/after-sales-services/

Certificación del Sistema de Gestión de la Calidad Environmental Management System Certification

UNE-EN ISO 14001:2015

ES20/208675

Sistema de Gestión de la Calidad

(*) Certificación de Producto SGS

UNE-EN 60335

Certificación del Sistema de Gestión de la Calidad Environmental Management System Certification UNE-EN ISO 14001:2015 ES20/208675

Sistema de Gestión de la Calidad Quality Management System UNE-EN ISO 9001:2015 ES19/86566

(*) Certificación de Producto SGS UNE-EN 60335

1. INSTRUCCIONES DE SEGURIDAD ...... 6
2. RECOMENDACIONES A TENER EN CUENTA ANTES DE LA INSTALACIÓN .... 10
3. INSTALACIÓN CONDUCTO SEC System (Incluido solo en versiones SEC)...... 14
4. CONEXIÓN ELÉCTRICA (Reservado exclusivamente a profesionales cualificados)...... 15
5. INSTALACIÓN MOTOR EXTERIOR, TEJADO O MURAL (Según versiones) 16
6. CARACTERÍSTICAS MOTOR Y CONDUCTO DE EVACUACIÓN SEGÚN VERSIÓN. ..... 18
7. INSTRUCCIONES DE USO Y CONTROL DE MANDOS....19

7.1. BOTONERA ELECTRÓNICA....20
7.2. BOTONERA TÁCTIL INVISIBLE 23
7.3. BOTONERA ELECTRÓNICA CON DISPLAY 26
7.4. BOTONERAS ELECTRÓNICA CON INTENSIVA 3i....27
7.5. BOTONERAS MECÁNICAS....28
7.6. BOTONERA SLIDER 29
7.7. MANDO A DISTANCIA TOUCH RF 30

1. LIMPIEZA Y MANTENIMIENTO 36

8.1. LIMPIEZA Y MANTENIMIENTO CAMPANA 37
8.2. LIMPIEZA Y MANTENIMIENTO FILTROS....39
8.3. MANTENIMIENTO LÁMPARAS....46

1. SOLUCIÓN DE PROBLEMAS......48

2. SERVICIO TÉCNICO POST-VENTA (SAT) Y GARANTÍA 51

1. REGULILE DE SECURITATE

Para obtener un óptimo rendimiento de su campana, se aconseja encenderla unos minutos antes de empezar a cocinar, y dejarla en marcha un tiempo después de haber acabado el cocinado, esto último usando la función *Last Time (*disponible según versión), con esto desalojamos humos, olores y condensación de la cocina, del interior de la campana y del circuito del conducto de salida de humos.

A continuación, se detallan las funciones especiales comunes en todos los tipos de controles Pando, y seguidamente las instrucciones de uso cada modelo de control Pando.

TEMPORIZADOR "EcoDiseño"

* (REGLAMENTO UE N° 66/2014 DISEÑO ECOLÓGICO)

A partir del 1° de enero 2015, con la entrada en vigor de la nueva normativa de la Comisión Europea EU65 "Energy label" y EU66 "Ecodesign", hemos adaptado los productos conforme a los requisitos establecidos en dichos reglamentos.

Todos los modelos con versión “Energy label” disponen de un equipo electrónico con funciones de temporización para limitar el tiempo de las velocidades de aspiración que superen los 650m³/h.

En cumplimiento con dicho reglamento de ahorro energético, cuando se activa la campana en máxima o media velocidad (según versiones motor) y esta supere los 650m³/h, pasados 6 o 7 minutos (según versión motor) la campana bajará automáticamente a una velocidad inferior. Para volver a la velocidad superior podrá pulsar de nuevo la tecla de subir velocidad y el temporizador ecodiseño comenzará a contar desde 0 minutos.

FUNCIONES ESPECIALES (Pando LED - AIR Clean)

Según el modelo y versión de su campana algunas funciones especiales vienen se serie en el producto, en otros es opcional y en algunos no es compatible. Puede consultar las funciones que lleva su modelo en el catálogo, en nuestra web, en la etiqueta del producto o contactar con Pando.

Pando LED (Función incorporada solo en modelos con logo Pando LED en su etiqueta interna)

Sistema de iluminación LED ajustable en brillo o intensidad (*dimmable), y en temperatura (tunable) de la luz.

La iluminación por excelencia de última generación, con la que se pueden crear multitud de ambientes, con un amplio espectro de gama de color entre cálido y frío. La iluminación de referencia en los productos Pando.

Atenuador electrónico que regula la energía que se suministra a la lámpara LED con el fin de variar la intensidad de luz que emite. Nos permite adecuar la luminosidad que emite la campana a nuestra necesidad del momento, desde un modo intenso de trabajo hasta uno tenue a modo ambiental, ahorrando consumo y energía.

* Los modelos que incorporan de serie Luz de cortesía o ambiente no son compatibles con la función Dimmable o ajuste de brillo, en estos modelos sólo se puede variar el color o la temperatura °K.

7.1. PANOU ELECTRONIC DREPTUNGHIULAR:


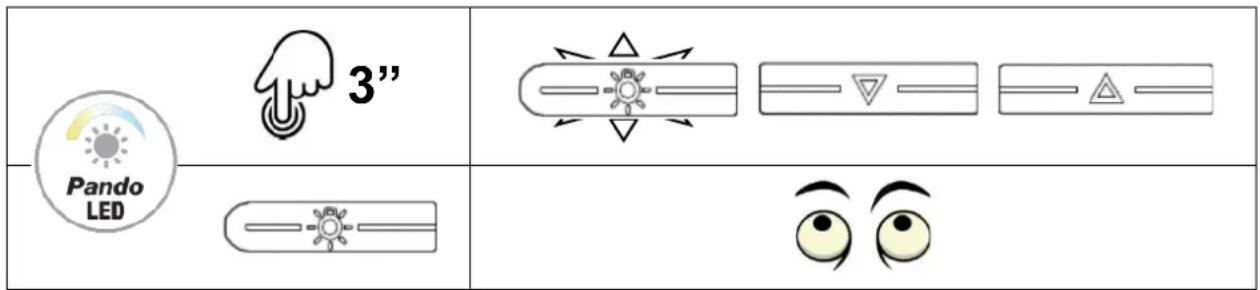

7.1.1. Pando LED. Modo Ajuste con botonera electrónica

Con este tipo de botonera disponemos de 11 niveles de ajuste de temperatura (°K) o color, y 10 niveles de brillo o intensidad. Una vez hemos ajustado el modo deseado, este conservará el último ajuste designado.

- Activación Modo Ajuste: Con la campana apagada, mantenemos pulsada la tecla “Luz” durante 3 segundos, entonces las teclas “Bajar y Subir” se encenderán en modo fijo y la tecla “Luz” queda parpadeando.

Este modo se mantiene activo mientras vamos pulsando las teclas.

- Ajuste de Brillo o Intensidad: Con el Modo Ajuste activado, damos pulsaciones cortas y pausadas en la tecla “Bajar”, con ello cambiamos el brillo hasta 10 tonos diferentes entre 10 y 100%. El recorrido es cíclico, vamos de menos a más, si deseamos volver a un tono anterior deberemos llegar hasta el final de las 10 posiciones y comenzar de nuevo.

	10......100%

- Ajuste de Color o Temperatura °K: Con el Modo Ajuste activado, damos pulsaciones cortas y pausadas en la tecla “Subir”, con ello cambiamos el color hasta 11 tonos diferentes entre 2700-6000°K o 2700-4000°K según la versión del LED. El recorrido es cíclico, vamos de menos a más, si deseamos volver a un tono anterior deberemos llegar hasta el final de las 11 posiciones y comenzar de nuevo.

Desactivación Modo Ajuste: Si esperamos 15 segundos sin tocar ninguna tecla, el modo ajuste se desactiva automáticamente, las teclas “Bajar y Subir” se apagan y la luz queda encendida con su último ajuste grabado.

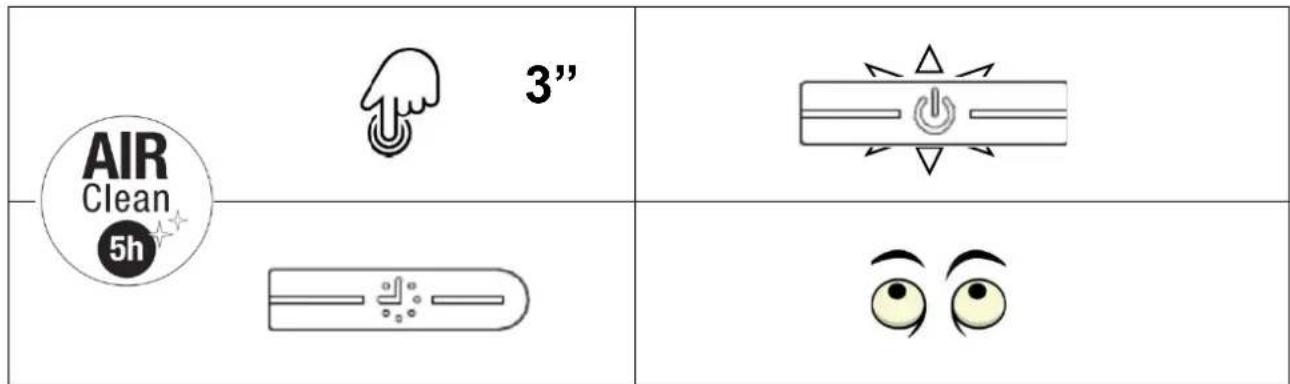

7.1.2. Pando AIR Clean con botonera electrónica.

Sistema automático de funcionamiento motor.

Función automática que nos renueva el aire del local con un mínimo consumo y máximo confort. Este sistema enciende el motor 10 minutos cada hora en mínima velocidad en un ciclo de hasta 5 horas, con ello renovamos el aire de nuestro ambiente con un nivel sonoro mínimo y completamente automatizado.

- Activación Pando AIR Clean: Con la campana apagada, mantenemos pulsada la tecla "Temporizador" durante 3 segundos, entonces como indicador de activación de la función, la tecla "ON/OFF" se encenderá parpadeando, y el motor arrancará en mínima velocidad quedando automáticamente programado el ciclo de 5h con 10 minutos encendido y 50 minutos apagado cada hora.

- Desactivación Pando AIR Clean: Si esperamos las 5h del ciclo programado, el motor se para automáticamente y no se vuelve a encender. Si queremos desactivar la función antes de finalizar el ciclo de 5h solo hay que pulsar la tecla "ON/OFF". Con esta función activa podemos encender y apagar las luces, pero no podemos regular la velocidad del motor.

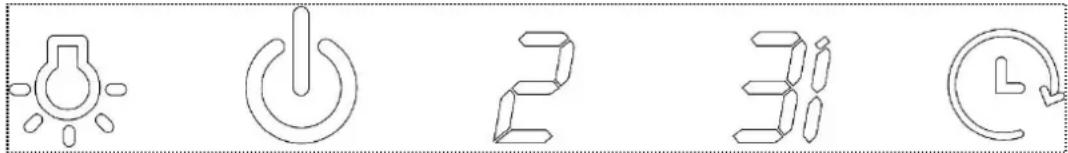

7.2. BOTONERA TÁCTIL INVISIBLE

	[PULSACIÓN BREVE] ON, encendido motor en 1a velocidad = Pulse el símbolo breve y firmemente durante 1 segundo.
	[PULSACIÓN LARGA (mantener unos segundos)] OFF, apagado motor = Pulse el símbolo extensa y firmemente durante unos 3 segundos.
	[PULSACIÓN BREVE: Motor en segunda velocidad.
	[PULSACIÓN BREVE] Regula el motor a la 3a velocidad.
	[PULSACIÓN LARGA (mantener unos segundos)] Regula el motor a la máxima y 4a velocidad.
	Last TIME: La activación del temporizador hace iniciar un contador de 5 minutos,después de los cuales se apagan el motor y las luces automáticamente. La operación se indica mediante el parpadeo de una luz LED en la tecla.El temporizador no puede funcionar en velocidad intensiva "i"(4a).
	Presionar este botón para encender o apagar las luces led de la campana.

ALARMA DE SATURACIÓN DEL FILTRO:

- PARA FILTRO METÁLICO (Parpadea el símbolo LUZ):

Cada 30 horas de funcionamiento de la campana, el botón de la “luz” parpadea: indica que hay que lavar el filtro antigrasa.

Para reiniciar el contador de 30 horas, con la campana extractora apagada, presione el botón de "luz" durante 3 segundos.

- PARA FILTRO DE CARBÓN ACTIVO (FCA/ FCLR AE):

Cada 120 horas de funcionamiento de la campana, el botón “on/off” parpadea: es necesario reemplazar o limpiar el filtro anti olores (FCA/ FCLR AE) (versión filtrante).

Para reiniciar el contador de 120 horas, con la campana extractora apagada, presione el botón de "luz" durante 3 segundos.

Para un funcionamiento correcto, aconsejamos mantener el vidrio del Touch Control limpio y seco. Si en la parte del cristal del Touch hay suciedad, puede fallar o no responder adecuadamente a las órdenes.

Con este tipo de botonera disponemos de 10 niveles de ajuste de temperatura (°K) o color, y 10 niveles de brillo o intensidad. Una vez hemos ajustado el modo deseado, este conservará el último ajuste designado.

- Activación Modo Ajuste: Con la campana apagada, mantenemos pulsada la tecla “Luz” durante 3 segundos, entonces las teclas “ON/OFF y 3i” se encenderán en modo fijo y la tecla “Luz” queda parpadeando. Este modo se mantiene activo mientras vamos pulsando las teclas.

3"

- Ajuste de Brillo o Intensidad: Con el Modo Ajuste activado, damos pulsaciones cortas y pausadas en la tecla "ON/OFF", con ello cambiamos el brillo hasta 10 tonos diferentes entre 10 y 100%. El recorrido es cíclico, vamos de menos a más, si deseamos volver a un tono anterior deberemos llegar hasta el final de las 10 posiciones y comenzar de nuevo.

10......100%

- Ajuste de Color o Temperatura °K: Con el Modo Ajuste activado, damos pulsaciones cortas y pausadas en la tecla "3i", con ello cambiamos el color hasta 10 tonos diferentes entre 2700-6000°K o 2700-4000°K según la versión del LED. El recorrido es cíclico, vamos de menos a más, si deseamos volver a un tono anterior deberemos llegar hasta el final de las 10 posiciones y comenzar de nuevo.

2700......6000°k

2700......4000°k

- Desactivación Modo Ajuste: Si esperamos 15 segundos sin tocar ninguna tecla, el modo ajuste se desactiva automáticamente, las teclas "ON/OFF y 3i" se apagan y la luz queda encendida con su último ajuste grabado.

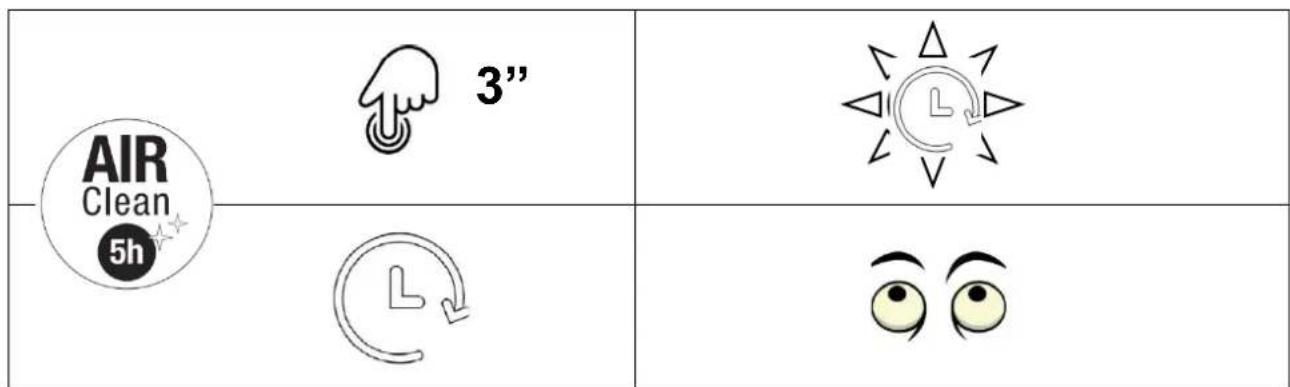

7.2.2. Pando AIR Clean con botonera Táctil Invisible.

Sistema automático de funcionamiento motor.

Función automática que nos renueva el aire del local con un mínimo consumo y máximo confort. Este sistema enciende el motor 10 minutos cada hora en mínima velocidad en un ciclo de hasta 5 horas, con ello renovamos el aire de nuestro ambiente con un nivel sonoro mínimo y completamente automatizado.

- Activación Pando AIR Clean: Con la campana apagada, mantenemos pulsada la tecla "Temporizador" durante 3 segundos, entonces como indicador de activación de la función, la tecla "ON/OFF" se encenderá parpadeando, y el motor arrancará en mínima velocidad quedando automáticamente programado el ciclo de 5h con 10 minutos encendido y 50 minutos apagado cada hora.

- Desactivación Pando AIR Clean: Si esperamos las 5h del ciclo programado, el motor se para automáticamente y no se vuelve a encender. Si queremos desactivar la función antes de finalizar el ciclo de 5h solo hay que pulsar la tecla "ON/OFF".

Con esta función activa podemos encender y apagar las luces, pero no podemos regular la velocidad del motor.

S.I.A. Safety - APAGADO DE SEGURIDAD AUTOMÁTICO (5h)

La campana dispone de un sistema de apagado automático de seguridad para evitar que se quede encendida largos periodos de tiempo, debido a un involuntario u olvido de haberla dejado encendida.

Una vez encendida la campana si en 5 horas no se ha pulsado ninguna tecla de la botonera o el mando, la campana automáticamente se apagará completamente, motor y luces.

7.3. PANOU ELECTRONIC GRAFIC:

	[PULSACIÓN BREVEON, encendido motor en 1a velocidad = Pulse el símbolo breve y firmemente durante 1 segundo.
	[PULSACIÓN LARGA (mantener unos segundos) OFF, apagado motor = Pulse el símbolo extensa y firmemente durante unos 3 segundos.
	PULSACIÓN BREVE: Motor en segunda velocidad.
	PULSACIÓN BREVE: Motor en tercera velocidad.
	PULSACIÓN LARGA (mantener unos segundos): Motor en velocidad intensiva (4a) durante 7 minutos (al final del tiempo, el sistema regresa a la velocidad anterior).
	TEMPORIZADOR. La activación del temporizador hace iniciar un contador de 5 minutos,después de los cuales se apagan el motor y las luces automáticamente. La operación se indica mediante el parpadeo de una luz LED en la tecla.El temporizador no puede funcionar en velocidad intensiva "i"(4a).
	Presionar este botón para encender o apagar las luces led de la campana.

FUNCIONES DE MANTENIMIENTO:

• AIRE LIMPIO:

Para mantener el aire limpio-> presione el botón del temporizador durante 3 segundos con la campana extractora apagada: la campana extractora se enciende en la primera velocidad durante 10 minutos cada hora, mientras la función esté activada parpadearan los símbolos de encendido y temporizador. Para desactivar la función, presione cualquier botón salvo el de iluminación

• ALARMA DE SATURACIÓN DEL FILTRO:

- PARA FILTRO METÁLICO:

Cada 30 horas de funcionamiento de la campana, el botón de la luz parpadea: indica que hay que lavar el filtro antigrasa.

Para reiniciar el contador de 30 horas, con la campana extractora apagada, presione el botón de luz durante 3 segundos.

- PARA FILTRO DE CARBÓN ACTIVO (FCA):

Cada 120 horas de funcionamiento de la campana, el botón on/off parpadea: es necesario reemplazar el filtro anti olores (FCA) (versión filtrante).

Para reiniciar el contador de 120 horas, con la campana extractora apagada, presione el botón de luz durante 3 segundos.

Para un funcionamiento correcto, aconsejamos mantener el vidrio del Touch Control limpio y seco. Si en la parte del cristal del Touch hay suciedad, puede fallar o no responder adecuadamente a las órdenes.

	ON/OFF, Pulsando este símbolo encendemos el motor, si volvemos a pulsar lo apagamos.
	Pulsando este símbolo bajamos la velocidad el motor.
	Pulsando este símbolo aumentamos la velocidad del motor.Nota: Si dispone de una versión de motor que supere los 650m^3/h la 3^a o 4^a velocidad estará *temporizada. (*ver apartado Temporizador Ecodiseño p.19).
	LAST TIME: Estando el motor encendido en cualquier velocidad, pulsando este símbolo se activa el temporizador de 5 minutos, y una vez finalizado el tiempo se para el motor y las luces de la campana. Estando activado se puede regular la velocidad al nivel deseado. Esta función tiene un indicador visual mediante el parpadeo del piloto.
	LUZ PRINCIPAL O TRABAJO: Pulsando se encienden las luces principales, y pulsando de nuevo se apagan.LUZ CORTESÍA O AMBIENTE:(*Opcional según modelo y versión. Solo en modelos sin ajustes de Dimmer o Brillo.) Manteniendo pulsada la tecla durante 2 segundos se enciende la luz de cortesía, y manteniendo pulsado de nuevo se apagan.
	Led azul que se ilumina cada vez que pulsamos una función.

Definición colores del Piloto de Control en la campana: (Solo en campanas de techo).
		Blanco	Motor encendido en 1 ^a y mínima velocidad.
		Azul claro	Motor en 2 ^a velocidad.
		Azul oscuro	Motor en 3 ^a velocidad.
		Rojo	Motor en 4 ^a y máxima velocidad.
		Amarillo	Modo de ajustes del Pando LED. (Solo modelos con Pando LED)

7.7.1. Pando LED. Modo Ajuste con mando a distancia TOUCH RF.

Con este tipo de mando disponemos de 11 niveles de ajuste de temperatura (°K) o color, y 10 niveles de brillo o intensidad. Una vez hemos ajustado el modo deseado, este conservará el último ajuste designado.

- Activación Modo Ajuste: Con la campana apagada, mantenemos pulsada la tecla "Luz" durante 3 segundos, entonces se encenderá en la campana el piloto en color amarillo parpadeando. Este modo se mantiene activo mientras vamos pulsando las teclas.

			Amarillo

- Ajuste de Brillo o Intensidad: Con el Modo Ajuste activado, damos pulsaciones cortas y pausadas en la tecla "Bajar", con ello cambiamos el brillo hasta 10 tonos diferentes entre 10 y 100%. El recorrido es cíclico, vamos de menos a más, si deseamos volver a un tono anterior deberemos llegar hasta el final de las 10 posiciones y comenzar de nuevo.

		10......100%

- Ajuste de Color o Temperatura °K: Con el Modo Ajuste activado, damos pulsaciones cortas y pausadas en la tecla "Subir", con ello cambiamos el color hasta 11 tonos diferentes entre 2700-6000°K o 2700-4000°K según la versión del LED. El recorrido es cíclico, vamos de menos a más, si deseamos volver a un tono anterior deberemos llegar hasta el final de las 11 posiciones y comenzar de nuevo.

		2700......6000°k2700......4000°k

- Desactivación Modo Ajuste: Si esperamos 15 segundos sin tocar ninguna tecla, el modo ajuste se desactiva automáticamente, las teclas “Bajar y Subir” se apagan y la luz queda encendida con su último ajuste grabado.

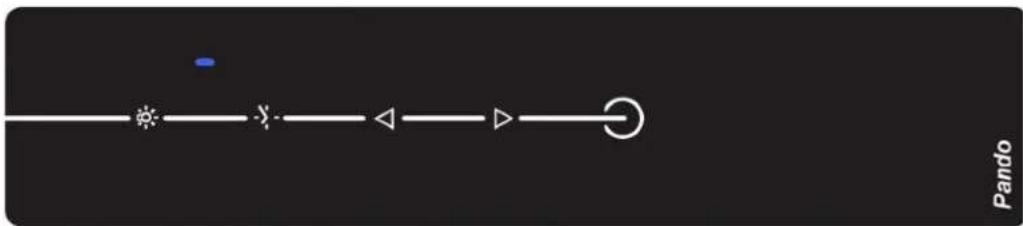

7.7.2. Pando AIR Clean con mando a distancia TOUCH RF.

Sistema automático de funcionamiento motor.

Función automática que nos renueva el aire del local con un mínimo consumo y máximo confort. Este sistema enciende el motor 10 minutos cada hora en mínima velocidad en un ciclo de hasta 5 horas, con ello renovamos el aire de nuestro ambiente con un nivel sonoro mínimo y completamente automatizado.

- Activación Pando AIR Clean: Con la campana apagada, mantenemos pulsada la tecla "Temporizador" durante 3 segundos, entonces se encenderá en la campana el piloto en color blanco parpadeando, y el motor arrancará en mínima velocidad quedando automáticamente programado el ciclo de 5h con 10 minutos encendido y 50 minutos apagado cada hora.

Blanco

- Desactivación Pando AIR Clean: Si esperamos las 5h del ciclo programado, el motor se para automáticamente y no se vuelve a encender. Si queremos desactivar la función antes de finalizar el ciclo de 5h solo hay que pulsar la tecla "ON/OFF". Con esta función activa podemos encender y apagar las luces, pero no podemos regular la velocidad del motor.

SATURACIÓN DE FILTROS EN MÓDULO AEREA PILOT-BEEP

La campana dispone de un sistema de aviso saturación de filtros, que funciona mediante un temporizador de 30h, el cual le emitirá una señal visual de colores avisando que es necesario hacer una limpieza de los filtros.

Pasadas 30 horas de funcionamiento de la campana, cuando se apague, se visualizará en el piloto de control de la campana una señal visual de aviso, esta señal es un ciclo de cambio de color cada segundo en la siguiente secuencia: blanco, azul claro, azul oscuro, rojo, azul oscuro, azul claro y blanco....

Para apagar el aviso y resetear el contador de horas a 0, pulsando la tecla encendido motor o luces se reinicia.

7.7.3. Pando Piloto Multicolor de Control sin botonera

CAMPANAS SIN BOTONERA - MODULO CONFIRMACIÓN ACÚSTICA O VISUAL:

Dibujo ejemplo modelo campana de techo E250, situación piloto multicolor. Según modelo el piloto puede estar en diferentes posiciones siendo siempre visible la señal lumínica emitida.

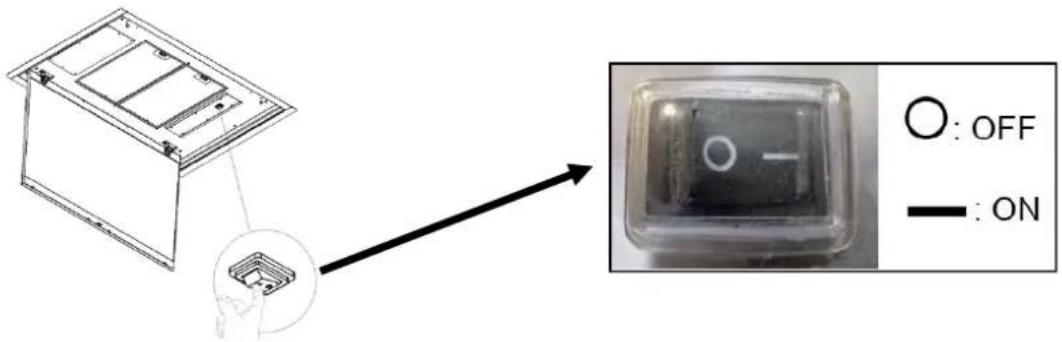

INTERRUPTOR DE ENCENDIDO O SEGURIDAD, OPCIONAL SEGÚN MODELO Y VERSIÓN CAMPANA

Según modelo y versión de la campana, hay gamas como las de techo y algunas especiales de pared, encastre o isla que no tienen botonera de física de control, por lo que se controlan desde el mando a distancia Pando TOUCH RF, en estos casos la campana dispondrá oculto bajo el panel o detrás de los filtros, un interruptor de apagado de emergencia.

OFF ON

DISPOSITIVO DE CONFIRMACIÓN ACÚSTICO (BEEP)

Es un sistema de confirmación acústico (beep) de la orden transmitida a la campana con el mando a distancia, donde escucharemos un pitido corto (beep) cada vez que pulsemos una función del mando. (Opcional, disponible o compatible según modelo y versión, asociado o no al sistema visual de confirmación de velocidad).

BOTONERA DE ENCASTRE (Opcional bajo pedido.)

Esta botonera es para controlar una campana de techo desde un punto físico de la cocina. Al instalar esta botonera electrónica con teclas, se desactiva el módulo de Piloto de Control y Beep, funcionará igualmente el mando a distancia TOUCH RF, pero no tendrá la señal visual ni acústica en la campana, verá las funciones de control en la botonera electrónica instalada.

Nota: Si dispone de una versión de motor que supere los 650m³/h la 3ª o 4ª velocidad estará temporizada (* ver apartado Temporizador Ecodiseño p.19).

7.7.4. Manual de ajuste y calibración Mando a Distancia TOUCH RF

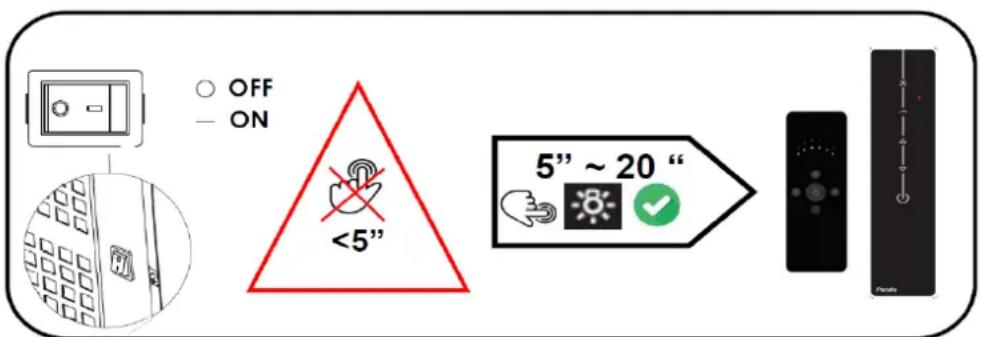

A - SINCRONIZACIÓN CONTROL REMOTO (\*sólo en caso necesario, ya viene sincronizada de fábrica):

1. Conectar la campana a la red eléctrica o poner en ON el interruptor de la campana, opcional bajo filtros o panel.
2. ¡IATENCIÓN!: una vez efectuado el paso 1º, al conectar la campana a la corriente eléctrica:

NO TOCAR NINGUNA TECLA DEL MANDO, HASTA PASADOS 5" SEGUNDOS

1. Una vez transcurridos los primeros 5" segundos, y antes de que pasen 20" segundos con el control remoto orientado hacia la campana, pulsar o mantener pulsada la tecla LUZ del mando, y las luces de la campana se encenderán confirmando que el proceso se ha realizado con éxito.

OFF ON <5" 5" ~ 20"

Si se tarda más de 20 segundos en sincronizar el mando, la centralita de la campana cierra la recepción y no grabará ningún código, deberá repetir el proceso, asegurándose de pulsar la tecla entre los 5" y 20".

B - GENERACIÓN DE UN NUEVO CÓDIGO DE TRANSMISIÓN (\*sólo en caso necesario):

El fabricante suministra el mando a distancia listo para el uso, con los códigos predefinidos de fábrica.

No es necesario variar ni sincronizar el código, excepto que por motivos ajenos a la campana no funcionase (*pérdida del código por variaciones de la red, batería baja del mando o funcionamiento involuntario por interferencia de frecuencia de otro usuario).

Si desea una nueva generación de códigos, realice el siguiente proceso:

Presione y mantener pulsadas simultáneamente las tres teclas del dibujo adjunto, hasta que el led azul del mando a distancia comience a parpadear, en este momento el mando está haciendo un barrido por los diferentes códigos que dispone, cuando suelte las teclas el led deja de parpadear y graba el código que en ese momento circulaba en el barrido, de esta manera el código del mando es diferente al que llevaba grabado de origen.

¡Atención!, una vez hecho este proceso el mando no comunicará con la campana, pues al variar el código en el mando será diferente al que tenía anteriormente la campana. Para que funcione de nuevo ha de hacer el proceso de sincronización del mando, ver apartado “A”.

Si desea otro código diferente repetir el proceso, y el seleccionado dependerá del tiempo que mantenga presionadas las teclas.

La campana dispone de un sistema de apagado automático de seguridad para evitar que se quede encendida largos periodos de tiempo, debido a un involuntario u olvido de haberla dejado encendida.

Una vez encendida la campana si en 5 horas no se ha pulsado ninguna tecla de la botonera o el mando, la campana automáticamente se apagará completamente, motor y luces.

MANTENIMIENTO

Se recomienda sustituir la batería como mínimo una vez al año, o cuando comience a dar dificultades de comunicación. Para sustituir la batería descargada usar un destornillador para extraer la tapa de la batería situada en la parte posterior e inferior del mando a distancia, extraer la batería agotada y colocar la nueva respetando la polaridad indicada. Modelo batería tipo botón, Litio modelo CR2032, 3VDC.

La batería usada se debe arrojar en los contenedores especiales para su reciclaje.

SOLUCIÓN DE PROBLEMAS:

Tecla de emergencia:

En caso de no funcionamiento del mando a distancia, para poder apagar la campana, utilizar el interruptor de emergencia, suele estar en la parte inferior de la campana bajo el filtro o el panel que cubre estos.

Fallos de comunicación:

Una batería agotada o muy baja de nivel puede originar fallos de comunicación de las órdenes del mando con la campana, por ello es recomendable disponer de una batería de recambio para sustituirla en el momento que detecte algún problema.

La sincronización del mando a distancia con la campana puede perderse por motivos externos, como cortes de luz, descargas eléctricas, interferencias, batería baja. En tal caso realizar el proceso de sincronización.

Frecuencia de trabajo: 433,92 MHz- Combinaciones: 4.096.

El producto está en conformidad con las especificaciones de la Directiva R&TTE 99/5/EC.

ADVERTENCIAS

Cambios o modificaciones no expresamente aprobadas por quien posee el certificado de compatibilidad a las normas, pueden invalidar el derecho del usuario al uso de los aparatos.

8. CURĂTAREA SI ASISTENTA TEHNICĂ:

www.pando.es/asistencia-tecnica/

SERVICE APRÉS VENTE AFTER SALES SERVICE

Otros países

Autres pays / Other countries

www.pando.es/en/after-sales-services/

Certificación del Sistema de Gestión de la Calidad Environmental Management System Certification

UNE-EN ISO 14001:2015

ES20/208675

Sistema de Gestión de la Calidad

(*) Certificación de Producto SGS

UNE-EN 60335

Certificación del Sistema de Gestión de la Calidad

Sistema de Gestion de la Calidad

(*) Certificación de Producto SGS

UNE-EN 60335

Certificación del Sistema de Gestión de la Calidad

Sistema de Gestión de la Calidad

(*) Certificación de Producto SGS

UNE-EN 60335
