MANUAL DE USUARIO P604ILAGC1GN-20 LA GERMANIA

Le agradecemos la confianza que nos ha otorgado al elegir nuestra placa de cocción vitrocerámica a inducción.

Con el fin de conocer bien este aparato, le recomendamos lea atentamente estas instrucciones de utilización en su totalidad y las conserve para consultas posteriores.

RESUMEN

SEGURIDAD......57

PRECAUCIONES ANTES DE UTILIZARLA PARA COCINAR 57

UTILIZACION DEL APARATO 57

PRECAUCIONES PARA NO DETERIORAR EL APARATO 58

PRECAUCIONES EN CASO DE FALLO DEL APARATO 59

OTRAS PRECAUCIONES 60

DESCRIPCIÓN DEL APARATO....61

CARACTERISTICAS TECNICAS 61

ZONA DE MANDOS....62

UTILIZACIÓN DEL APARATO....62

INDICACIONES 62

VENTILACIÓN....62

PUESTA EN MARCHA Y USO DEL APARATO....63

ANTES DE LA PRIMERA UTILIZACIÓN 63

PRINCIPIO DE LA INDUCCIÓN 63

TECLAS TÁCTILES 63

PUESTA EN MARCHA 63

DETECCIÓN DEL RECIPIENTE 64

INDICADOR DE CALOR RESIDUAL 64

FUNCION 'TURBO' 64

FUNCIÓN TEMPORIZADOR 65

BLOQUEO DE LA ZONA DE MANDOS 66

FUNCIÓN DE PUENTE....66

FUNCIÓN "GRILL" 66

GESTIÓN DE LA POTENCIA 67

CONFIGURACIÓN DEL LÍMITE DE POTENCIA DE LA PLACA ELÉCTRICA 67

CONSEJOS DE COCCIÓN 68

CALIDAD DE LAS CACEROLAS 68

DIMENSIÓN DE LAS CACEROLAS 68

EJEMPLOS DE AJUSTE DE LAS POTENCIAS DE COCCIÓN 69

CONSERVACIÓN Y LIMPIEZA....69

QUÉ HACER EN CASO DE PROBLEMA....69

PROTECCIÓN DEL MEDIO AMBIENTE....71

INSTRUCCIONES DE INSTALACIÓN ....71

CONEXIÓN ELÉCTRICA....73

Precauciones antes de utilizarla para cocinar

• Retire todos los elementos del embalaje.
• La instalación y el conexionado eléctrico del aparato deben encargarse a un especialista autorizado. El fabricante no será responsable de los daños resultantes de un error de empotramiento o de conexionado.
• El aparato sólo debe utilizarse si está montado e instalado en un mueble y una superficie de trabajo homologados y adaptados.
• Su utilización va únicamente destinada a los usos domésticos habituales (preparación de alimentos), con exclusión de cualquier otra utilización doméstica, comercial o industrial.
• Retire todas las etiquetas y autoadhesivos del cristal vitrocerámico.
• No transforme ni modifique el aparato.
• La placa de cocción no debe servir como soporte ni como superficie de trabajo.
• La seguridad sólo está asegurada si el aparato está conectado a una toma de tierra de protección conforme a los reglamentos vigentes.
• No utilice alargadoras para la conexión a la red eléctrica.
• El aparato no debe utilizarse encima de un lavavajillas o de una secadora de ropa: los vapores de agua desprendidos podrían deteriorar la electrónica.
• Este aparato no está previsto para el funcionamiento con un reloj temporizador externo o un mando a distancia.

Utilización del aparato

• Apague siempre los fogones después de utilizarlos.
• Vigile constantemente los guisos que utilizan grasas y aceites, ya que son susceptibles de inflamarse rápidamente.
• Tenga cuidado del riesgo de quemaduras durante y después de la utilización del aparato.
• Los niños no deben manipular el aparato.

• Asegúrese de que ningún cable eléctrico, fijo o móvil, del aparato toca el cristal o el recipiente caliente.

• Los objetos magnetizables (tarjetas de crédito, disquetes informáticos, calculadoras) no deben estar cerca del aparato en funcionamiento.

• No coloque ningún objeto metálico, excepto los recipientes a calentar. En caso de conexión accidental o de calor residual, este objeto, según el material, tiene el riesgo de fundirse o de empezar a arder.
• No cubra nunca el aparato con un trapo o con una hoja de protección. Podría calentarse mucho y encenderse.
• Este aparato no está destinado a ser utilizado por personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas, o falta de experiencia y conocimientos, a menos que una persona responsable de su seguridad les haya dado supervisión o instrucciones sobre el uso del aparato.
• Los niños deben ser controlados para asegurarse de que no juegan con el aparato.
• La limpieza o el uso de éste aparato no debe realizarse por niños.
• ATENCIÓN: El aparato y sus partes accesibles se calientan durante el uso. Hay que tener cuidado de no tocar los elementos calefactores. Los niños deben permanecer alejados si no están bajo vigilancia permanente.

Precauciones para no deteriorar el aparato

• Las cacerolas con base sin pulir (fundición no esmaltada,...) o estropeadas pueden dañar la vitrocerámica.
• La presencia de arena u otros materiales abrasivos puede dañar la vitrocerámica.
• Evite dejar caer objetos, aunque sean pequeños, sobre la vitrocerámica.
• No dé golpes a los bordes del cristal con las cacerolas.
• Asegúrese de que la ventilación del aparato se haga según las instrucciones del fabricante.

• No coloque ni deje cacerolas vacías sobre la placa de cocción.

• Evite que azúcar, materiales sintéticos o papel de aluminio toquen las zonas calientes. Estas substancias pueden, al enfriarse, provocar roturas u otras modificaciones en la superficie vitrocerámica: desconecte al aparato y retírelas inmediatamente de la zona de cocción cuando aún está caliente (atención: peligro de quemaduras).

• ADVERTENCIA : Grasas y aceites sobre la placa se pueden incendiar. Es importante tener mucho cuidado cuando se utilicen grasas o aceites para cocinar/freir, y controlar el proceso de cocción en todo momento.
• CUIDADO: El proceso de cocción tiene que ser supervisado en todo momento. Una cocción breve necesita ser verificada con continuidad.
• ADVERTENCIA: peligro de incendio: no colocar ni guardar objetos sobre la placa de coccion.
• No coloque nunca recipientes calientes sobre la zona de los mandos.
• Si hay un cajón situado bajo el aparato empotrado, asegúrese que hay distancia suficiente (2 cm) entre el contenido de este cajón y la parte inferior del aparato con el fin de asegurar una buena ventilación.
• No deposite objetos inflamables (por ejemplo sprays) en el cajón situado bajo la placa de cocción. Las eventuales bandejas para cubiertos deben ser de material resistente al calor.
• No utilice limpiadores abrasivos o raspadores metálicos cortantes para limpiar la placa de cocción de vidrio, ya que pueden rayar la superficie, que puede provocar la trituración del vidrio.

Precauciones en caso de fallo del aparato

• Si se constata una avería, es necesario desconectar el aparato y desenchufar la línea de alimentación eléctrica.
• En caso de desconchados o fisuras en la vitrocerámica es imperativo desconectar el aparato de la red eléctrica y avisar al servicio posventa.
• Las reparaciones sólo pueden ser realizadas por personal especializado. En ningún caso abra el aparato usted mismo.
• ADVERTENCIA: Si la superficie está agrietada, apagar el aparato para evitar la posibilidad de descargas eléctricas.

Otras precauciones

• Verificar que el recipiente esté lo más centrada posible a la zona de cocción. La parte inferior del recipiente debe de cubrir lo más posible la zona de cocción.
• Para usuarios con marcapasos, el campo magnético puede influir en su funcionamiento. Recomendamos pedir información al médico.
• No utilizar aluminio o recipientes con materiales sintéticos: podrían fundir las zonas de cocina.
• NO apagar nunca con agua un fuego. Apagar la zona de cocción. Sofocar con cuidado las llamas con una tapa, una tapa extintora u otro medio similar.

NO UTILIZAR ACCESORIOS EXTERNOS INTERMEDIOS PARA HACER CALENTAR CACEROLAS NO ADAPTADAS A LA INDUCCIÓN. RIESGOS DE QUEMADURAS Y DE DETERIORO DE LA ENCIMERA.

Características técnicas

Modelo	P604ILAGC1GN-20
Potencia total	7400 W
Consumo energético para placas EC_hob^**	172.8 Wh/kg
Zona de calefacción delantera izquierda	170x195 mm
Diámetro mínimo	∅ 100 mm
Potencia nominal *	1400 W
Potencia de refuerzo *	1850 W
Categoría estandarizada de utensilios de cocina	C
Consumo energético EC_cw^**	172.7 Wh/kg
Zona de calefacción trasera izquierda	170x195 mm
Diámetro mínimo	∅ 100 mm
Potencia nominal *	1400 W
Potencia de refuerzo *	1850 W
Categoría estandarizada de utensilios de cocina	C
Consumo energético EC_cw^**	172.7 Wh/kg
Zona de calefacción trasera derecha	∅ 180 mm
Diámetro mínimo	∅ 100 mm
Potencia nominal *	1400 W
Potencia de refuerzo *	1850 W
Categoría estandarizada de utensilios de cocina	B
Consumo energético EC_cw^**	164.0 Wh/kg
Zona de calefacción delantera derecha	∅ 180 mm
Diámetro mínimo	∅ 100 mm
Potencia nominal *	1400 W
Potencia de refuerzo *	1850 W
Categoría estandarizada de utensilios de cocina	A
Consumo energético EC_cw^**	181.6 Wh/kg

* La potencia puede variar en función de las dimensiones y de los materiales de las cacerolas. ** Calculado según método de medida (EN 60350-2)

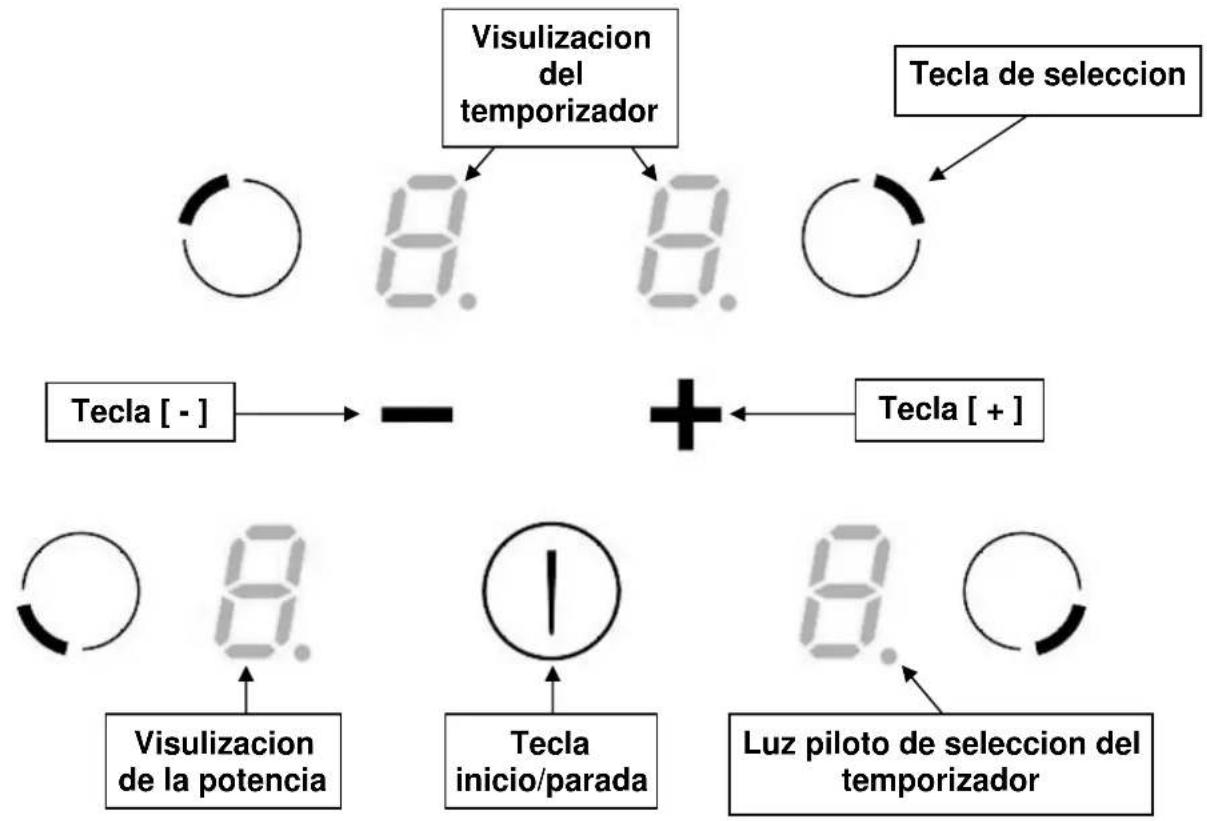

Zona de mandos

UTILIZACIÓN DEL APARATO

Indicaciones

Indicación Designación Función

1. Cero Zona de cocción activada

1...9 Nivel de potencia Elección nivel de cocción

U Detección de cacerola Falta recipiente o es inadecuado

A Acelerador de calor Cocción automática

E Mensaje de error Fallo electrónico

H Calor residual La zona de cocción aún caliente

P Turbo Activada la potencia 'turbo'

L Bloqueo Los botones están bloqueados

Π Bridge 2 zonas de cocción se combinan

Ventilación

El ventilador de enfriamiento tiene un funcionamiento totalmente automático. Se pone en marcha a velocidad baja a partir del momento en que el calor desprendido por el sistema electrónico sobrepasa un cierto umbral. La ventilación activa su velocidad más alta cuando la placa de cocción se usa de forma intensiva. El ventilador reduce su velocidad y se para automáticamente cuando el circuito electrónico está suficientemente frío.

Antes de la primera utilización

Limpie el aparato con un trapo húmedo y séquelo. No utilice detergente ya que podría provocar una coloración azulada en las superficies vitrificadas.

Principio de la inducción

Debajo de cada placa de cocción hay una bobina de inducción. Cuando ésta está conectada, produce un campo electromagnético variable el cual produce a su vez corrientes inducidas en el fondo ferromagnético del recipiente. De ello resulta un calentamiento del recipiente colocado sobre la zona de calentamiento.

Como es lógico, el recipiente debe ser adecuado:

• Se recomiendan todos los recipientes metálicos ferro-magnéticos (a verificar eventualmente con un pequeño imán) tales como: cazuelas de fundición, sartenes de hierro negro, cacerolas metálicas esmaltadas, en acero inoxidable con base ferro-magnética...
• Quedan excluidos los recipientes de cobre, inoxidable, aluminio, cristal, madera, cerámica, gres, barro cocido, inoxidable no ferro-magnético...

La zona de cocción por inducción tiene automáticamente en cuenta el tamaño del recipiente utilizado. Con un diámetro demasiado pequeño, el recipiente no funciona. Este diámetro varía en función del diámetro de la zona de cocción.

Cuando el recipiente no es adecuado para la placa de cocción, queda encendido el símbolo [U].

Teclas táctiles

Su aparato está provisto de teclas táctiles que permiten controlar las distintas funciones. Un pequeño roce con la tecla activa su funcionamiento. Esta activación queda confirmada por un piloto, un indicador y/o por una señal sonora. No toque una tecla más de una vez.

Puesta en marcha

En primer lugar debe conectar la placa de cocción y después la zona de calentamiento:

- Conectar / Apagar a placa de cocción:

Acción	Zona de mandos	Indicador
Conectar	Pulsar [ ]	[0] 1
Apagar	Pulsar [ ]	ninguno o [H]

- Conectar / Apagar una zona de calentamiento:

Acción	Zona de mandos	Indicador
Seleccionar	Pulsar tecla de selección de la zona	[0]
Aumentar	Pulsar [+] de la zona	[1] hasta [9]
Disminuir	Pulsar [-]	[9] hasta [1]
Apagar	Pulsar [-]	[0] o [H]

Si no se hace ningún ajuste en el plazo de 20 segundos, el sistema vuelve a la posición de espera.

Detección del recipiente

La detección del recipiente asegura una seguridad perfecta. La inducción no funciona:

• Cuando no hay recipiente sobre la zona de cocción o cuando este recipiente no es adecuado para la inducción. En este caso es imposible aumentar la potencia y aparece el símbolo [U] en el indicador. La [U] desaparece cuando se coloca una cacerola en la zona de cocción.
• Si en el curso de la cocción se retira el recipiente de la zona de cocción, el funcionamiento se interrumpe. Aparece el símbolo [U] en el indicador. La [U] desaparece cuando se coloca de nuevo el recipiente en la zona de cocción. La cocción se reemprende en el nivel de potencia seleccionado anteriormente.

Después la utilización de la placa, es necesario apagar la zona de cocción. No dejan activa la detección de la cacerola.

Indicador de calor residual

Después de apagar las zonas de cocción o de apagar por completo la placa, las zonas de cocción están aún calientes lo que se indica con el símbolo [ H ]. El símbolo [ H ] se apaga cuando las zonas de cocción se pueden tocar sin peligro. Mientras los testigos de calor residual estén encendidos, no toque las zonas de cocción ni ponga encima ningún objeto sensible al calor ¡Peligro de quemadura y de incendio!

Función 'turbo'

La función ‘turbo’ [ P ] proporciona un refuerzo de potencia en la zona de cocción seleccionada.

Si se activa esta función, estas zonas de cocción funcionan durante 5 minutos con una potencia notablemente más alta. El ‘turbo’ está destinado, por ejemplo, a calentar rápidamente grandes cantidades de agua, como para cocer pasta.

- Conectar / Apagar la función ‘turbo’:

Acción Zona de mandos Indicador

Seleccionar la zona Pulsar tecla de selección de la zona [0]

Aumentar Pulsar [ + ] [ 1 ] hasta [ 9 ]

Conectar el 'turbo' Pulsar [ + ]

Apagar el 'turbo' Pulsar [-] [9]

[ P ] durante 5 min.

- Gestión de la potencia máxima:

El conjunto de la placa de cocción está dotado de una potencia máxima. Cuando está activada la función ‘turbo’, y para no sobrepasar esta potencia máxima, el mando electrónico reduce automáticamente el nivel de cocción de otra zona de calentamiento. Durante algunos segundos, el indicador de esta zona de cocción centellea [9] y después queda en el nivel de cocción más alto posible:

Zona de cocción seleccionada Otra zona de cocción (por ej.: cocción de nivel 9)

[ P ] está indicado [ 9 ] pasa a [ 7 ] según el tipo de placa

Función Temporizador

El temporizador puede asignarse simultáneamente a varias placas de cocción y con ajustes diferentes de tiempo en minutos (de 0 a 99 minutos) para cada una de las placas.

- Ajuste o modificación de la duración de la cocción:

Acción Zona de mandos Indicador

Seleccionar la zona Pulsar tecla de selección de la zona [0]

Seleccionar la potencia Pulsar [ + ] o [ - ] [ 1 ] ... [ 9 ]

Seleccionar "Temporizador" Pulsar simultáneamente [ + ] y [ - ] Minutero [ 00 ] minutos

Disminuir la duración Pulsar [-] [30] pasa a 29, 28, ...

Aumentar la duración Pulsar [ + ] El tiempo aumenta...

Después de algunos segundos, el piloto de control pasa de "centelleo" a "fijo".

La duración queda seleccionada y se inicia la cuenta atrás.

- Detener la función Temporizador:

Acción Zona de mandos Indicador

Seleccionar la zona Pulsar tecla de selección de la zona [1] ... [9]

Seleccionar "Temporizador" Pulsar simultáneamente [ + ] y [ - ] Tiempo restante

Desactivar "Temporizador" Pulsar [- ] Pasa a [00] y después se apaga

Cuando hay varios temporizadores activados, basta repetir la operación.

- Paro automático al final de la cocción:

Cuando ha transcurrido el tiempo de cocción seleccionado, el temporizador lo indica centelleando [00] y produciendo una señal sonora.

Para parar el sonido y el centelleo, basta pulsar una tecla.

- Temporizador utilizado sin cocción:

Acción Zona de mandos Indicador

Activar la placa de cocción Pulsar [ ① ] [ 0 ]

Seleccionar "Temporizador" Pulsar simultáneamente [ + ] y [ - ] Minutero [ 00 ] minutos

Disminuir la duración Pulsar [- ] [30] pasa a 29, 28, ...

Aumentar la duración Pulsar [ + ] El tiempo aumenta...

El piloto de control centellea y pasados algunos segundos se apaga.

Cuando ha transcurrido el tiempo seleccionado, el minutero lo indica centelleando [ 00 ] y produciendo una señal sonora.

Para parar el sonido y el centelleo, basta pulsar una tecla.

Bloqueo de la zona de mandos

Para evitar que se modifique una selección de la placa de cocción, particularmente cuando se limpia el cristal, la zona de mandos se puede bloquear (con la excepción de la tecla marcha/paro [0/I]).

- Bloqueo:

Acción Zona de mandos Indicador

Puesta en marcha Pulsar [ ] [0] o [H] ①

Bloquear la placa Pulsar simultáneamente [-] y tecla

de selección de la zona derecha Sin cambio

Pulsar de nuevo tecla de selección

de la zona derecha [L]

- Desbloqueo:

Acción Zona de mandos Indicador

Puesta en marcha Pulsar [ ] [L] ①

En los 5 segundos

Desbloquear la placa Pulsar simultáneamente [-] y tecla

de selección de la zona derecha [L]

Pulsar de nuevo [-] ninguno

Función de puente

Esta función le permite utilizar las 2 zonas de cocción al mismo tiempo con las mismas funciones que una sola zona de cocción.

Acción Zona de mandos Indicador

Puesta en marcha Pulsar [ ] [0] o [H]①

Activar el puente Presione simultáneamente los dos teclas de selección Trasera y [0] en el área

[ Π ] aparece en el área

frontal

[1 to 9]

[0] o [H]

Aumentar puente

Pare el puente teclas de selección

Pulsar [ + ]

Presione simultáneamente los dos

Función "grill"

Esta función es un atajo para la función de puente con un nivel de cocción de 4.

Acción Zona de mandos Indicador

Puesta en marcha Pulsar [ ] [0] o [H] ①

Activar el "grill"

Presione simultáneamente los dos

[ Π ] aparece en el área

teclas de selección durante 3 segundos

Trasera y [4] en el área frontal

Pare el "grill"

Presione simultáneamente los dos

[0] o [H]

teclas de selección durante 3 segundos

Gestión de la potencia

La mesa de cocción es equipada de una limitación de potencia(fuerza). Si usted alcanzó la potencia(fuerza) máxima le será imposible aumentar el nivel de cocción de las diferentes zonas y una señal acústica resonará. Esta limitación es fijada a 7400W en salida de la fábrica pero es possible cambiar a 3700W, 4800W, 5600W, o 7400W.

Configuración del límite de potencia de la placa eléctrica

Antes de comenzar el procedimiento, hace falta:

• Asegurarse que no hubiera recipiente sobre la mesa de cocción.
• Desconectar la mesa de la red eléctrica: quitar(llevarse) el fusible o cortar el disyuntor.
• Descolgar la mesa a la red eléctrica: devolver el fusible o descolgar el disyuntor.
• Empezar el procedimiento en menos de 2 minutos después de la acometida a la red eléctrica.
• Asegurarse que todas las zonas de caldeos(hogares) son apagadas(extinguidas).

Para configurar el límite de potencia, hace falta:

1) Apretar simultáneamente las teclas de Selección de ambas zonas inferiores que cuelgan 3 segundos. Una señal acústica resuena y la limita De potencia(fuerza) actual se exhibe.

2) Escoja el límite de potencia(fuerza) con la ayuda de toca [+] y [-]. Para salir del procedimiento sin salvaguardar las modificaciones, no efectuar ninguna acción durante 60 segundos.
3) Para registrar el nuevo límite de potencia(fuerza), ré - apretar las teclas de selección de ambas zonas a inferiores durante 3 segundos. Una vez el nuevo límite registrado, una señal acústica resuena

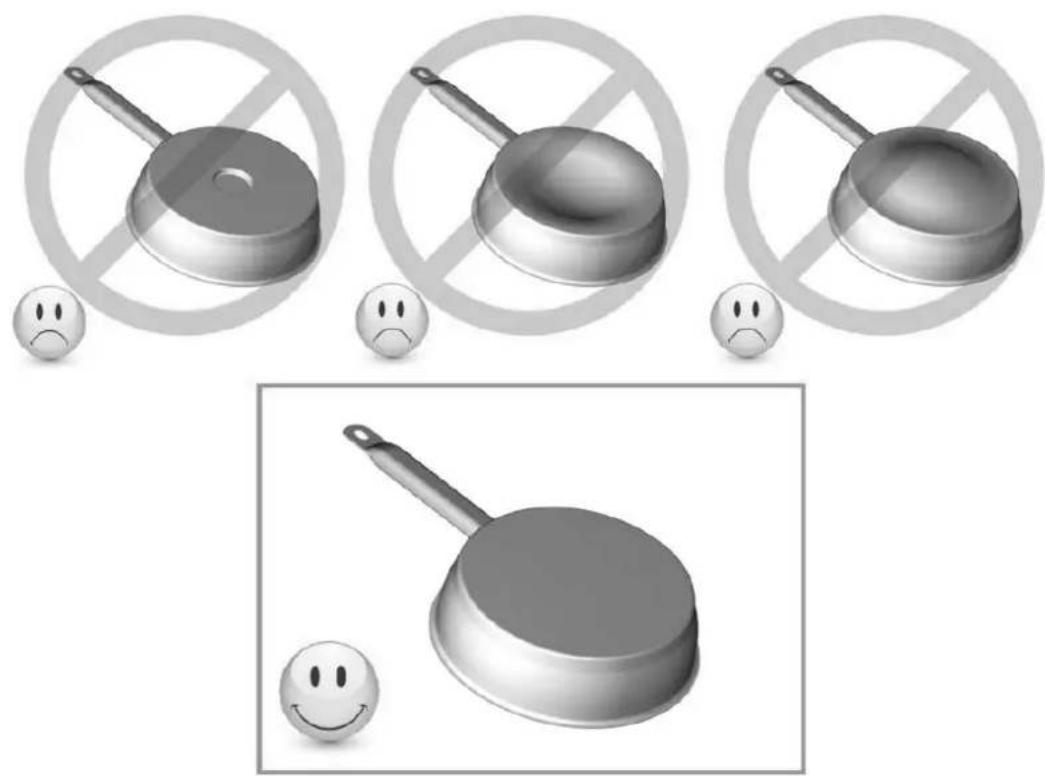

Calidad de las cacerolas

Materiales adecuados: acero, acero esmaltado, fundición, inoxidable con fondo ferro-magnético, aluminio con fondo ferro-magnético

Materiales no adecuados: aluminio e inoxidable con fondo no ferro-magnético, cobre, latón, vidrio, cerámica, porcelana

Los fabricantes especifican si sus productos son compatibles con la inducción.

Para verificar si las cacerolas son compatibles:

• Ponga un poco de agua en una cacerola colocada sobre una zona de cocción por inducción regulada a nivel [9]. Este agua debe calentarse en algunos segundos.
• Ponga un imán sobre el fondo externo de la cacerola; debe quedarse pegado.

Algunas cacerolas pueden hacer ruido al colocarlas sobre una zona de cocción por inducción. Estos ruidos no representan en ningún caso un defecto en el aparato ni tienen influencia en su funcionamiento.

Dimensión de las cacerolas

Las zonas de cocción se adaptan automáticamente a la dimensión del fondo de la cacerola, hasta un cierto límite. Por ello, el fondo de esta cacerola debe tener un diámetro mínimo en función del diámetro de la zona de cocción correspondiente.

Para obtener el máximo rendimiento de la placa de cocción, coloque la cacerola bien centrada en la zona de cocción.

Ejemplos de ajuste de las potencias de cocción

(los siguientes valores son indicativos)

1 a 2 Hacer fundir	Recalentar	Salsas, mantequilla, chocolate, gelatinaPlatos precocinados
2 a 3 Inflar	Descongelar	Arroz, puddings y platos cocinadosLegumbres, pescados, productos congelados
3 a 4	Vapor	Legumbres, pescados, carne
4 a 5 Agua Patatas	hervidas, sopas, pastas	Legumbres frescas
6 a 7 Cocer a fuego	suave Carnes, hígado, huevos, salchichasGoulasch, filetes rellenos, callos
7 a 8	Cocer, Freír	Patatas, buñuelos, tortas
9	Freír, llevar a ebullición	Filetes, tortillas, agua
P Freír,	Llevar a ebullición	Llevar a ebullición cantidades importantes de agua

CONSERVACIÓN Y LIMPIEZA

Es necesario apagar completamente el aparato para limpiarlo.

Deje enfriar el aparato, ya que hay riesgo de quemaduras.

• Limpie los restos de cocción con agua a la que haya añadido un producto lavavajillas o un producto comercial aconsejado para vitrocerámica.
• No utilice productos de limpieza abrasivos que podrían dañar el aparato.
• Seque el aparato con un trapo limpio.
• Retire inmediatamente el azúcar o materiales que contengan azúcar.
• No utilice en ningún caso aparatos "a vapor" o "a presión".
• No utilice objetos que comporten riesgo de rayar la vitrocerámica (como estropajos abrasivos o puntas de cuchillo...).

QUÉ HACER EN CASO DE PROBLEMA

La placa de cocción o las zonas de cocción no se encienden:

• La placa está mal conectada a la red eléctrica
• El fusible de protección ha saltado
• Verifique que no esté activado el bloqueo
• Las teclas táctiles están cubiertas de agua o de grasa
• Hay un objeto encima de las teclas táctiles

El símbolo [U] se enciende:

• No hay cacerola en la zona de cocción
• El recipiente utilizado no es compatible con la inducción
• El diámetro del fondo de la cacerola es demasiado pequeño respecto a la zona de cocción

El símbolo [ E ] se enciende:

• Hay un fallo en el sistema electrónico
• Desconecte y vuelva a conectar el aparato

Una de las zonas o el conjunto de la placa de cocción se desconecta:

• Ha saltado la desconexión de seguridad
• Ésta se acciona en caso que haya olvidado de apagar una de las zonas de calentamiento
• Se conecta igualmente cuando una o varias teclas táctiles están tapadas
• Una de las cacerolas está vacía y su fondo se ha sobrecalentado
• La placa dispone igualmente de un dispositivo de reducción automática del nivel de potencia y de corte automático en caso de sobrecalentamiento

La ventilación continúa funcionando después de parar la placa:

• Esto no es un fallo, el ventilador continúa protegiendo la electrónica del aparato
• La ventilación se parará automáticamente

El panel de control indica [L]:

- Referirse al capítulo de bloqueo del panel de control.

El símbolo o [Er03] aparece en la pantalla:

- Un objeto o líquidocubre las teclas de control. El símbolodesaparececuando la llave de libertad o limpiar.

El símbolo[ E2] o [ E H ] aparece en la pantalla:

- La placa se ha sobrecalentado, deje que se enfríe y vuelva a ponerla en marcha.

El símbolo[ E3] aparece en la pantalla:

- El recipiente no es adecuado, cambie la cazuela o sartén.

El símbolo[ E6 ] aparece en la pantalla:

- Redeléctricadefectuosa. Controlar la frecuencia y la tensión de la redeléctrica.

El símbolo[ E8 ] aparece en la pantalla:

- Entrada de aire al ventiladorobstruida, Libérela.

El símbolo[ U400 ] aparece en la pantalla:

Si uno de los símbolos anteriores persiste, llame al servicio técnico.

PROTECCIÓN DEL MEDIO AMBIENTE

• Los materiales de embalaje son ecológicos y reciclables
• Los aparatos electrónicos están formados por materiales reciclables y a veces de materiales nocivos para el medio ambiente, pero necesarios para el buen funcionamiento y la seguridad del aparato

• No tirar nunca su aparato con los residuos domésticos
• Llame al servicio de retirada de electrodomésticos o déjelo en los lugares de depósito establecidos por su municipio y adaptados al reciclaje de los aparatos electrodomésticos

INSTRUCCIONES DE INSTALACIÓN

El montaje es competencia exclusiva de especialistas.
El usuario está obligado a respetar la legislación y las normas en vigor en su país de residencia.

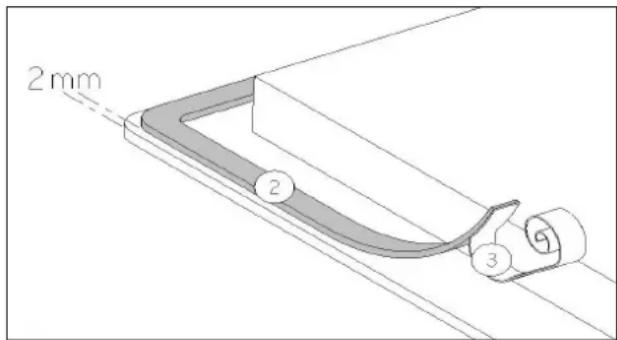

Colocación de la junta de estanqueidad

La junta adhesiva suministrada con el aparato permite evitar cualquier filtración en el mueble.

Su colocación debe efectuarse con gran cuidado según el croquis adjunto.

2mm 2 3

Pegar la junta (2) sobre el reborde de la placa, a 2 mm del borde exterior, después de haber quitado la lámina de protección (3).

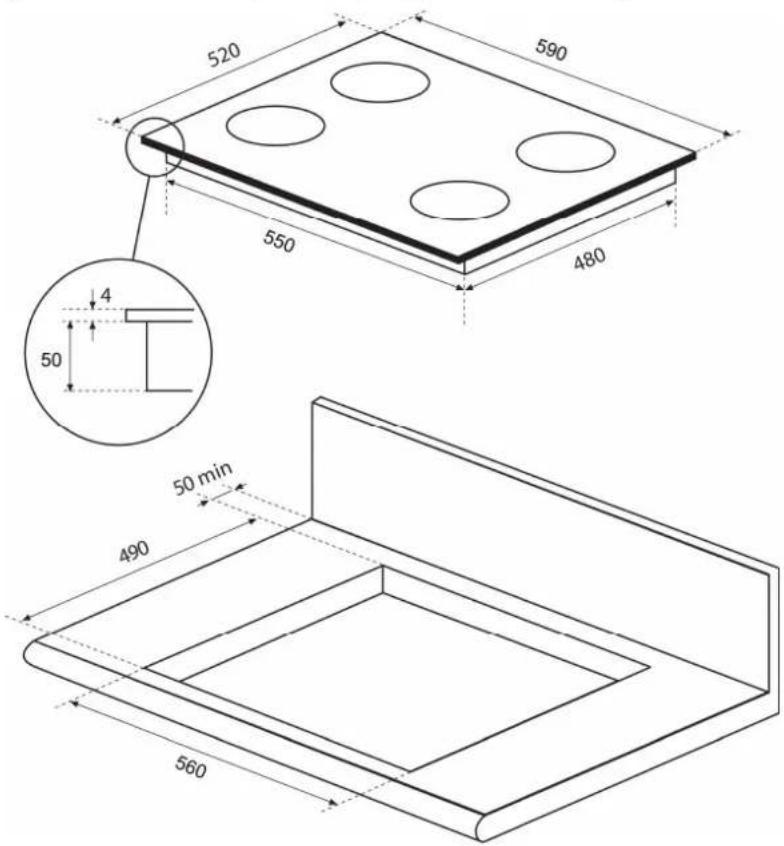

Encaje:

- La abertura en la superficie de trabajo será, según el modelo, de:

520 590 550 480 4 50 50 min 490 560

• La distancia entre la placa de cocción y la pared debe ser de 50 mm. como mínimo.
• La placa de cocción es un aparato perteneciente a la clase de protección "Y". Cuando se empotre, en la parte posterior y en uno de los lados puede haber una pared o un armario alto. Pero en el otro lado no debe haber ningún mueble ni aparato que sea más alto que la superficie de cocción

- Las placas y revestimientos de las superficies de trabajo deben ser de materiales resistentes al calor (100°C)

- Las juntas de los bordes de la pared deben ser termo-resistentes

- Los materiales de las superficies de trabajo pueden hincharse en contacto con la humedad. Para los cantos del corte, aplique un barniz o una cola especial.

- No instale la placa encima de un horno sin ventilación ni de un lavavajillas

- Asegure un espacio de 20 mm entre el fondo de la caja del aparato y la pared para asegurar una buena circulación de aire para la refrigeración de la electrónica

- Si hay un cajón debajo de la superficie de cocción, evite guardar en él objetos inflamables (por ejemplo: sprays) y objetos que no resistan el calor

- La distancia de seguridad entre la placa de cocción y la campana de aspiración situada encima debe respetar las indicaciones del fabricante de la campana. En caso de falta de instrucciones, respete una distancia mínima de 760 mm.

- El cable de conexión no debe estar sometido, después de la colocación, a ninguna tensión mecánica, como la causada por un cajón

- ADVERTENCIA: Use sólo protectores de las placas fabricados por el fabricante del electrodoméstico de cocción o en su defecto los que el mismo indique en su manual de uso y que sean compatibles con los protectores incorporados en el aparato electrodoméstico. El uso de protecciones inadecuadas puede causar accidentes.

• La instalación de este aparato y su conexión a la red eléctrica sólo deben confiarse a un electricista que esté al día de las prescripciones reglamentarias.
• La protección contra las piezas bajo tensión eléctrica debe asegurarse después del montaje.
• Los datos necesarios para la conexión se encuentran en la placa de características y en la placa de conexión situadas debajo del aparato.
• Si el cable de alimentación está dañado, deberá ser sustituido por el fabricante, su agente de servicio o personas igualmente cualificadas para evitar un peligro.
• Este aparato debe poderse aislar del sector por medio de un dispositivo de seccionamiento omnipolar. Cuando esté abierto (desconectado) debe asegurarse una separación de 3 mm.
• El circuito eléctrico debe estar separado de la red por dispositivos adecuados, por ejemplo disyuntores, fusibles, interruptores diferenciales y contactores.
• Si el aparato no esta provisto de una fiche accesible, otros medios de desconexión deben incorporarse a la instalación fija según las normas de cableado.
• El cable de alimentación debe colocarse de manera que no toca las partes calientes de la placa de cocción.

Atención!

Este aparato está diseñado sólo para una alimentación de 230 V\~ 50/60 Hz

Conecte siempre la toma de tierra de protección.

Siga el esquema de conexión.

La caja de conexión se encuentra debajo de la placa de cocción. Para abrir la tapa, utilice un destornillador medio. Colóquelo en las 2 ranuras situadas en la parte anterior de las 2 flechas.

Conexión de la encimera:

Red Conexión		Diámetro del cable	Cable Calibre de protección
230 V~ 50/60 Hz 1	Fase + N 3 x	2,5 mm ^2	H 05 VV - FH 05 RR - F25 A *
400 V~ 50/60 Hz 2	Fases + N	4 x 1,5 mm ^2	H 05 VV - FH 05 RR - F16 A *

* calculado con el coeficiente de simultaneidad según la norma EN 60 335-2-6

Conexión de la encimera:

Para adaptarse a la red eléctrica (230 V\~ 1 P+N o 400 V\~ 2 P+N), utilice los puentes de latón situados en la caja de conexión.

Monofásico 230 V\~1 P+N:

Poner un puente entre los bornes 1 y 2.

Atornillar el cable verde/amarillo en el borne previsto para la toma de tierra.

Atornillar el neutro N en el borne 4.

Atornillar la fase L en uno de los bornes 1 ó 2.

Bifásico 400 V\~ 2 P+N:

Atornillar el cable verde/amarillo en el borne previsto para la toma de tierra.

Atornillar el neutro N en el borne 4.

Atornillar la fase L1 en el borne 1 y la fase L2 en el borne 2.

Atención! Introduzca bien los cables y apriete bien los tornillos.

No somos responsables de ningún incidente debido a una conexión incorrecta o que pudiere ocurrir a causa del uso de un aparato no conectado a tierra o equipado con una tierra defectuosa.
