Tipo de producto	Encimera de gas
Marca	La Germania
Modelo	P910 1 CN9 NE
Dimensiones (An x Pr x Al)	86 x 50 x 5 cm
Peso	Aproximadamente 13 kg
Alimentación	Gas (natural G20/G25, butano G30, propano G31) + 230 V para encendido eléctrico
Número de quemadores	5 quemadores de gas
Tipos de quemadores	1 auxiliar, 2 semi-rápidos, 1 rápido, 1 doble corona (pescadero)
Potencia máxima total	Aproximadamente 11 kW (según el gas)
Encendido	Encendido eléctrico integrado (automático en algunos modelos)
Seguridad	Termopar (dispositivo de seguridad de llama) en todos los quemadores
Funciones principales	Cocción a gas con ajuste de llama (mín/máx), encendido manual posible en caso de corte de corriente
Mantenimiento y limpieza	Limpieza regular con agua tibia jabonosa, secado inmediato de derrames, usar productos no abrasivos para el acero inoxidable
Instalación	Empotrable, requiere ventilación de la habitación (abertura de al menos 100 cm²) y una campana extractora o ventilación mecánica
Adaptación a los gases	Boquillas de repuesto suministradas para conversión entre gas natural, butano y propano
Conexión eléctrica	Cable 3x0,75 mm² solo para quemadores, 3x1 mm² si placa eléctrica (modelo mixto)
Piezas de repuesto y reparabilidad	Boquillas, grifos, cable de alimentación reemplazables por un profesional; engrase de los grifos por centro autorizado
Información general	Conforme a las directivas europeas (gas, baja tensión, CEM)

Preguntas frecuentes - P910 1 CN9 NE LA GERMANIA

¿Cuál es el ancho de la encimera P910 1 CN9 NE?

La encimera mide 86 cm de ancho (modelo P91). El empotramiento requerido es de 84 cm de ancho para la versión en ángulo recto.

¿Puedo usar esta encimera con gas propano?

Sí, el modelo se entrega con boquillas de repuesto para gas butano/propano. Deben ser instaladas por un profesional siguiendo la tabla de adaptación.

¿Cómo encender los quemadores sin electricidad?

En caso de corte de corriente, puede encender los quemadores manualmente con una cerilla o un encendedor girando la perilla a la posición máxima y acercando la llama.

¿Por qué se apaga mi quemador después de soltar la perilla?

Los quemadores están equipados con un termopar de seguridad. Es necesario mantener la perilla presionada aproximadamente 10 segundos después del encendido para calentar el termopar. Si el problema persiste, verifique que la tapa esté bien colocada.

¿Qué tipos de ollas se recomiendan?

Utilice recipientes de fondo plano y adaptados al tamaño del quemador. Los diámetros recomendados son: auxiliar 12-14 cm, semi-rápido 14-26 cm, rápido 18-26 cm, doble corona 22-26 cm.

¿Cómo limpiar los quemadores de acero inoxidable?

Limpie las cabezas de los quemadores, rejillas y tapas con agua tibia jabonosa, enjuague y seque cuidadosamente. Para el acero inoxidable, use un producto especial para evitar rayaduras.

¿Qué ventilación es necesaria para la instalación?

La habitación debe tener una entrada de aire permanente de al menos 100 cm² (no obstruible). Además, se recomienda una campana extractora o un ventilador exterior para evacuar los productos de combustión.

¿Puedo reemplazar el cable de alimentación yo mismo?

El cable es desmontable (conexión tipo X) pero su reemplazo debe ser realizado por un profesional calificado. Use un cable tipo H05VV-F 3x0,75 mm² solo para quemadores.

¿Cómo ajustar la llama mínima de los quemadores?

Retire el botón de la perilla, inserte un destornillador pequeño en el tornillo dorado del grifo y gire para ajustar la llama mínima. Para gas licuado, el tornillo debe estar apretado completamente hacia la derecha.

¿Dónde encontrar las boquillas de repuesto para cambiar de gas?

Las boquillas de repuesto se suministran con el aparato, en una bolsa acompañada de una plaqueta de identificación. También puede pedirlas al fabricante.

MANUAL DE USUARIO P910 1 CN9 NE LA GERMANIA

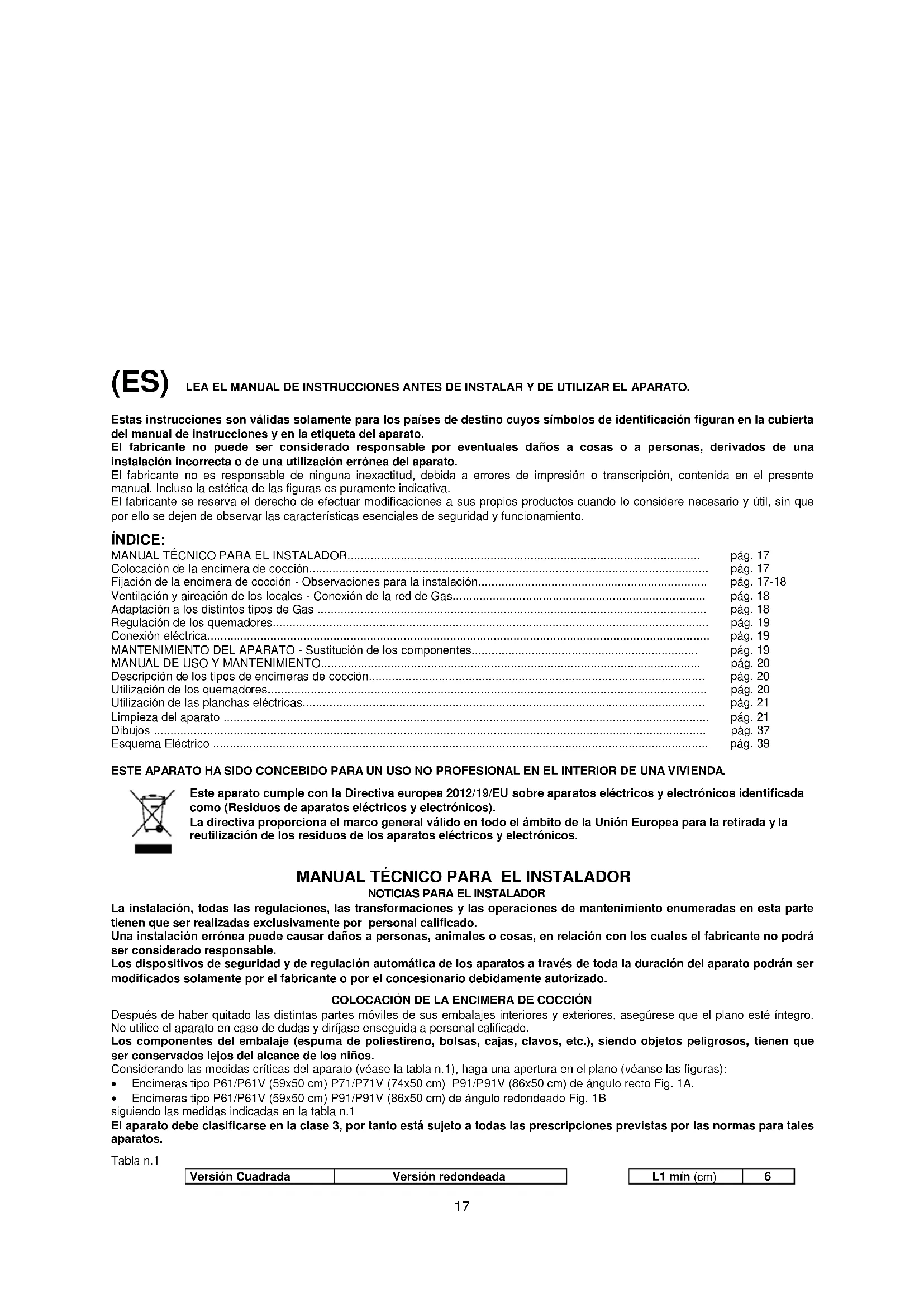

(ES) INSTRUCCIONES PARA LA INSTALACIÓN, MANTENIMIENTO pág. 17 Y USO DE LAS ENCIMERAS DE EMPOTRAR A GAS Y MIXTAS 59X50 cm (TIPO P61/P61V) 74X50 cm (TIPO P71/P71V) 86X50 cm (TIPO P91/P91V)

Estas instrucciones son válidas solamente para los países de destino cuyos símbolos de identificación figuran en la cubierta del manual de instrucciones y en la etiqueta del aparato.

El fabricante no puede ser considerado responsable por eventuales daños a cosas o a personas, derivados de una instalación incorrecta o de una utilización errónea del aparato.

El fabricante no es responsable de ninguna inexactitud, debida a errores de impresión o transcripción, contenida en el presente manual. Incluso la estética de las figuras es puramente indicativa.

El fabricante se reserva el derecho de efectuar modificaciones a sus propios productos cuando lo considere necesario y útil, sin que por ello se dejen de observar las características esenciales de seguridad y funcionamiento.

ÍNDICE:

MANUAL TÉCNICO PARA EL INSTALADOR.... pág. 17

Colocación de la encimera de cocción...... pág. 17

Fijación de la encimera de cocción - Observaciones para la instalación...... pág. 17-18

Ventilación y aireación de los locales - Conexión de la red de Gas...... pág. 18

Adaptación a los distintos tipos de Gas ...... pág. 18

Regulación de los quemadores...... pág. 19

Conexión eléctrica.... pág. 19

MANTENIMIENTO DEL APARATO - Sustitución de los componentes...... pág. 19

MANUAL DE USO Y MANTENIMIENTO...... pág. 20

Descripción de los tipos de encimeras de cocción...... pág. 20

Utilización de los quemadores...... pág. 20

Utilización de las planchas eléctricas...... pág. 21

Limpieza del aparato ...... pág. 21

Dibujos ...... pág. 37

Esquema Eléctrico ...... pág. 39

ESTE APARATO HA SIDO CONCEBIDO PARA UN USO NO PROFESIONAL EN EL INTERIOR DE UNA VIVIENDA.

Este aparato cumple con la Directiva europea 2012/19/EU sobre aparatos eléctricos y electrónicos identificada como (Residuos de aparatos eléctricos y electrónicos).

La directiva proporciona el marco general válido en todo el ámbito de la Unión Europea para la retirada y la reutilización de los residuos de los aparatos eléctricos y electrónicos.

MANUAL TÉCNICO PARA EL INSTALADOR

NOTICIAS PARA EL INSTALADOR

La instalación, todas las regulaciones, las transformaciones y las operaciones de mantenimiento enumeradas en esta parte tienen que ser realizadas exclusivamente por personal calificado.

Una instalación errónea puede causar daños a personas, animales o cosas, en relación con los cuales el fabricante no podrá ser considerado responsable.

Los dispositivos de seguridad y de regulación automática de los aparatos a través de toda la duración del aparato podrán ser modificados solamente por el fabricante o por el concesionario debidamente autorizado.

COLOCACIÓN DE LA ENCIMERA DE COCCIÓN

Después de haber quitado las distintas partes móviles de sus embalajes interiores y exteriores, asegúrese que el plano esté íntegro. No utilice el aparato en caso de dudas y diríjase enseguida a personal calificado.

Los componentes del embalaje (espuma de poliestireno, bolsas, cajas, clavos, etc.), siendo objetos peligrosos, tienen que ser conservados lejos del alcance de los niños.

Considerando las medidas críticas del aparato (véase la tabla n.1), haga una apertura en el plano (véanse las figuras):

- Encimeras tipo P61/P61V (59x50 cm) P71/P71V (74x50 cm) P91/P91V (86x50 cm) de ángulo recto Fig. 1A.

- Encimeras tipo P61/P61V (59x50 cm) P91/P91V (86x50 cm) de ángulo redondeado Fig. 1B

siguiendo las medidas indicadas en la tabla n.1

El aparato debe clasificarse en la clase 3, por tanto está sujeto a todas las prescripciones previstas por las normas para tales aparatos.

Tabla n.1

Versión Cuadrada

Versión redondeada

L1 mín (cm)

6

	W (cm)	D (cm)	W (cm)	D (cm)	R (cm)
P61/P61V	57	48	57	48	13.5
P71/P71V	57	48
P91/P91V	84	48	84	48	13.5

L2 mín (cm)	4
L3 min (cm)	10
L4 min (cm)	70

FIJACIÓN DE LA ENCIMERA DE COCCIÓN

Para evitar infiltraciones accidentales de líquido en el mueble de debajo, el aparato consta de una junta especial. Para colocar dicha junta, siga escrupulosamente las instrucciones siguientes:

1) Extienda la junta selladora a lo largo del borde de la apertura, superponiendo cuidadosamente los puntos unión (fig. 2).
2) Introduzca el plano en la apertura del mueble.
3) Con un destornillador monte las 4 placas A colocando el tornillo B (fig. 3).
4) Haga deslizar las placas y bloqueelas apretando el tornillo B.
5) Coloque la parte de la junta exterior del plano.

OBSERVACIONES IMPORTANTES PARA LA INSTALACIÓN DEL APARATO

Se informa al instalador que este plano de cocción es tipo Y por lo cual puede ser instalado libremente, de manera aislado, o bien inserto entre los muebles de cocina o entre un mueble y las paredes de ladrillos. Además la pared trasera y las superficies circunstantes tienen que resistir una sobretemperatura de 65 K. Para evitar que se despegue el laminado plástico que cubre el mueble, la cola que los une debe resistir a temperaturas no inferiores a 150 °C. La instalación del aparato debe ser realizada de conformidad con las normas nacionales en vigor y utilizado en un lugar bien ventilado. Este dispositivo no está conectado con dispositivos de evacuación de los productos de la combustión. Por tanto debe ser conectado de conformidad con las normas de instalación antes mencionadas. Hay que tener un cuidado especial a las instrucciones expuestas debajo respecto a la aireación y ventilación de los locales.

VENTILACIÓN DE LOS LOCALES

Para garantizar el funcionamiento correcto del aparato es necesario que el local donde el mismo está instalado esté continuamente ventilado. El volumen del local no tiene que ser inferior a 25 m³ y la cantidad de aire necesaria tiene que estar basada en la combustión regular del gas y en la ventilación del local. El flujo natural del aire se producirá a través de aperturas permanentes realizadas en las paredes del local a ventilar: dichas aperturas estarán conectadas con el exterior y deben tener una sección mínima de 100 cm² (véase la Fig. 4).

Estas aperturas deben ser construidas de manera que no puedan ser obstruidas.

UBICACIÓN Y AIREACIÓN

Los aparatos de cocción a gas tienen que evacuar siempre los productos de la combustión por medio de campanas conectadas con chimeneas, conductos de salida de humos o directamente con el exterior (véase la Fig. 5A). En caso de que no se pueda aplicar la campana, está permitido el empleo de un ventilador instalado en una ventana o que dé directamente al exterior, para poner en función simultáneamente el aparato (véase Fig. 5B), siempre que se respeten absolutamente las normas nacionales en vigor respecto a la ventilación de los locales.

CONEXIÓN DEL APARATO CON LA RED DE GAS

Antes de conectar el aparato con la red de gas, es necesario antes que nada, quitar el tapón de protección de plástico del circuito de gas que está inserto a presión en el enlace de entrada del mismo; para quitarlo basta simplemente sacarlo.

Asegúrese por tanto que los datos de la etiqueta de indicación aplicada en la parte inferior del cajón sean compatibles con los de la red de distribución del gas. Una etiqueta aplicada en la última página del presente manual y en la parte inferior del cajón, indica las condiciones de regulación del aparato: tipo de gas y la presión de trabajo.

IMPORTANTE: Este aparato debe ser instalado de conformidad con las normas nacionales en vigor y utilizado solamente en un lugar bien ventilado.

ATENCIÓN: Se recuerda que el enlace de entrada del gas del aparato es roscado 1/2 gas cilíndrico macho según normas UNI-ISO 228-1. (Fig. 6)

ADAPTACIÓN A LOS DISTINTOS TIPOS DE GAS

Antes de efectuar cualquier operación de mantenimiento, desconecte el aparato de la red de alimentación de gas eléctrica.

- SUSTITUCIÓN DE LOS INYECTORES PARA EL FUNCIONAMIENTO CON OTRO TIPO DE GAS:

Para efectuar el cambio de los inyectores de los quemadores actúe de la siguiente manera:

Levante los quemadores y desenrosque los inyectores (Fig. 7) con una llave inglesa de 7 mm. o con una llave de Allen hexagonal de 6 mm. (sólo GAS DE CIUDAD) y sustitúvalos con los previstos para el nuevo gas según lo indicado en la TABLA N° 2 indicada debajo.

ATENCIÓN: Después de haber efectuado dichas sustituciones, el técnico tiene que aplicar en el aparato, en reemplazo de la existente, la etiqueta correspondiente a la nueva regulación del gas. Esta etiqueta se encuentra en el sobre de los inyectores de recambio.

TABLA N°2: Adaptación a los distintos tipos de gas APARATO DE CATEGORÍA: II1a2H ó II2H3+

Quemador	Tipo de Gas	Presión	DiámetroInyector	Caudal Nominal				Caudal Reducido		Diámetroby-pass 1/100mm
		mbar	1/100mm.	g/h	l/h	Kw	kcal/h	kw	kcal/h	No seguridad	seguridad
Auxiliar	Ciudad G110	8	155	-	227	1	860	0,3	258	27	27
	Natural G20	20	72	-	95	1	860	0,3	258	27	27
	Butano G30	28	50	73	-	1	860	0,3	258	27	27
	Propano G31	37	50	71	-	1	860	0,3	258	27	27
Semi-Rápido	Ciudad G110	8	195	-	397	1,75	1505	0,44	378	34	31
	Natural G20	20	97	-	167	1,75	1505	0,44	378	34	31
	Butano G30	28	65	127	-	1,75	1505	0,44	378	34	31
	Propano G31	37	65	125	-	1,75	1505	0,44	378	34	31
Rápido	Ciudad G110	8	280	-	681	3	2580	0,75	645	44	42
	Natural G20	20	115	-	286	3	2580	0,75	645	44	42
	Butano G30	28	85	218	-	3	2580	0,75	645	44	42
	Propano G31	37	85	214	-	3	2580	0,75	645	44	42
rec. pescado	Ciudad G110	8	280	-	658	2,9	2494	1,4	1204	65	60
	Natural G20	20	120	-	276	2,9	2494	1,4	1204	65	60
	Butano G30	28	85	211	-	2,9	2494	1,4	1204	65	60
	Propano G31	37	85	207	-	2,9	2494	1,4	1204	65	60
Ultra Rápido	Ciudad G110	8	310	-	794	3,5	3010	1,8	1548	70	70
	Natural G20	20	135	-	334	3,5	3010	1,8	1548	70	70
	Butano G30	28	95	254	-	3,5	3010	1,8	1548	70	70
	Propano G31	37	95	250	-	3,5	3010	1,8	1548	70	70

ATENCIÓN: Conforme a la directiva 2009/142/CE, la adaptabilidad al gas de Ciudad está permitida solamente para los aparatos que constan de dispositivo de seguridad contra las fugas de gas (termopar) en todos los quemadores (véase el cap. "Utilización de los quemadores")

REGULACIÓN DE LOS QUEMADORES:

1) Regulación del "MÍNIMO" de los quemadores

Para efectuar la regulación del mínimo de los quemadores trabaje siguiendo la siguiente secuencia:

1) Encienda el quemador y ponga el pomo en la posición de MÍNIMO (llama pequeña).
2) Quite el pomo (Fig. 8) del grifo fijado por simple presión en la varilla del mismo.
3) Utilice un destornillador pequeño al lado de la varilla del grifo del plano de trabajo, en el tornillo (dorado) que se encuentra en la parte inferior del grifo (Fig. 8) y gire a la derecha o a la izquierda el tornillo de estrechamiento hasta que la llama del quemador esté convenientemente regulada en el MÍNIMO.
4) Asegúrese que pasando rápidamente de la posición de MÁXIMO a la posición de MÍNIMO la llama no se apague.

ATENCIÓN: La regulación citada se realiza solamente con los quemadores que funcionan con gas metano y gas de ciudad (cuando se hubiera previsto), mientras que con quemadores que funcionan con gas líquido el tornillo debe estar bien apretado en el sentido de las agujas del reloj.

CONEXIÓN ELÉCTRICA DEL APARATO:

La conexión eléctrica debe ser realizada de conformidad con las normas y las disposiciones de ley en vigor.

Antes de efectuar la conexión, compruebe que:

- La capacidad eléctrica del aparato y las tomas de corriente sean adecuadas para la potencia máxima del aparato (véase la etiqueta aplicada en la parte inferior del cajón).

• La toma o el aparato tengan una conexión de tierra eficaz según las normas y las disposiciones de ley actualmente en vigor. Se declina toda responsabilidad en caso de falta de observación de estas disposiciones.
  Cuando la conexión con la red de alimentación se hace a través de una toma:
• Aplique en el cable de alimentación (si no lo tuviera) un enchufe normalizado apto para la carga indicada en la etiqueta. Conecte los cables según el esquema de la Fig. 9 respetando atentamente las siguientes instrucciones:

letra L (fase) = cable color marrón;

letra N (neutro) = cable color azul;

símbolo " 1- " tierra = cable color amarillo-verde;

• El cable de alimentación debe estar situado de manera que en ningún punto alcance una sobretemperatura de 75 K.
• No utilice para la conexión reducciones, adaptadores o derivadores ya que podrían causar falsos contactos con los consiguientes y peligrosos sobrecalentamientos.

Cuando la conexión está efectuada directamente en la red eléctrica:

- Interponga entre el aparato y la red un interruptor unipolar, adecuado para la carga del aparato, con una apertura mínima entre los contactos de 3 mm.

• Recuerde que el cable de tierra no tiene que estar interrumpido por el interruptor.
• Como alternativa, la conexión eléctrica puede estar protegida incluso con un interruptor diferencial de alta sensibilidad.
• Se recomienda vivamente fijar el expreso cable de tierra de color verde-amarillo en una descarga de tierra eficiente.

ATENCIÓN: El aparato cumple con las normas de las directivas 2009/142/CE (Directiva del Gas), relativa a los aparatos de gas para uso doméstico, y similares, 2006/95/CE (Directiva de Baja Tensión) relativas a la seguridad eléctrica, y 2004/108/CE, (Directivas sobre CEM) relativas a la compatibilidad electromagnética.

MANTENIMIENTO DEL APARATO

SUSTITUCIÓN DE LOS COMPONENTES

Antes de efectuar cualquier operación de mantenimiento, desconecte el aparato de la red de alimentación de gas y eléctrica.

Para la sustitución de componentes varios como los quemadores, grifos y componentes eléctricos hay que extraer la encimera de cocción del mueble desbloqueando los ganchos de fijación, afloje los tornillos de fijación de los quemadores del plano de trabajo, afloje las tuercas de fijación de las placas eléctricas visibles en la parte inferior del plano, saque el plano de trabajo y sustituya los componentes defectuosos.

NOTA: En caso de que haya que sustituir los grifos, hay que aflojar también los dos tornillos de fijación de la rampa gas al fondo del plano que se encuentran en la parte superior del mismo. Con los aparatos con encendido automático, antes de sustituir los grifos, hay que desmontar la cadena de interruptores del encendido. Se aconseja sustituir la junta del grifo todas las veces que sustituya un grifo para asegurar una perfecta retención entre el cuerpo y la rampa.

ATENCIÓN: El cable de alimentación que se suministra con el aparato está conectado con el mismo a través de una conexión tipo X por lo que puede ser sustituido sin el empleo de herramientas especiales, con un cable del mismo tipo del instalado.

En caso de desgaste o daño del cable de alimentación, sustitúyalo en base a las indicaciones de la siguiente tabla n°3:

TABLA N° 3: Tipos y secciones de los cables de alimentación de las encimeras de cocción.

Medidas de las encimeras de cocción	Tipo de encimera de cocción	Tipo/s y sección del cable de alimentación
59 x 50 cm.74 x 50 cm.86 x 50 cm.	quemadores de gas	H05VV-F 3x0,75 mm2
	quemadores de gas + 1 placa eléctrica	H05VV-F 3x1 mm2

ATENCIÓN: en caso de sustitución del cable de alimentación, el instalador debe tener el conductor de tierra más largo respecto a los conductores de fase de unos 2 cm. y además tiene que respetar las advertencias sobre la conexión eléctrica.

Engrase de los grifos: (tiene que ser realizado obligatoriamente por personal experto de un centro de asistencia técnica)

Si la cuesta mover un grifo porque está duro, sin esperar más hay que engrasarlo siguiendo las siguientes instrucciones:

1) Quite el cuerpo del grifo aflojando los dos tornillos que se encuentran en el cuerpo del mismo (Fig. 10)
2) Extraiga y limpie el cono de retención y su alojamiento con un trapo embebido en diluyente.
3) Engrase ligeramente el cono con la grasa correspondiente.
4) Introduzca el cono, muévalo varias veces, extráigalo nuevamente, quite la grasa superflua y asegúrese que las zonas de paso del gas no estén obstruidas.
5) Vuelva a montar todos las piezas en orden inverso al desmontaje y controle que el grifo funcione correctamente.

DESCRIPCIÓN DE LAS ENCIMERAS DE COCCIÓN

• ENCIMERA DE COCCIÓN A GAS TIPO P640,
• ENCIMERA DE COCCIÓN A GAS TIPO P680,
• ENCIMERA DE COCCIÓN MIXTA TIPO P631,
• ENCIMERA DE COCCIÓN A GAS TIPO P650,
• ENCIMERA DE COCCIÓN A GAS TIPO P710,
• ENCIMERA DE COCCIÓN A GAS TIPO P910,
• ENCIMERA DE COCCIÓN A GAS TIPO P950,
• ENCIMERA DE COCCIÓN A GAS TIPO P980,
• ENCIMERA DE COCCIÓN A GAS TIPO P990,
• ENCIMERA DE COCCIÓN MIXTA TIPO P981,
• ENCIMERA DE COCCIÓN A GAS TIPO P9C0,

véase Fig .11A
véase Fig. 11B
véase Fig. 11C
véase Fig. 11D
véase Fig. 11E
véase Fig. 11F
véase Fig. 11G
véase Fig. 11H
véase Fig. 11L
véase Fig. 11M
véase Fig. 11N

• Esquema Eléctrico A
• Esquema Eléctrico A
• Esquema Eléctrico C
• Esquema Eléctrico E
• Esquema Eléctrico B
• Esquema Eléctrico B
• Esquema Eléctrico E
• Esquema Eléctrico A
• Esquema Eléctrico B
• Esquema Eléctrico D
• Esquema Eléctrico E

LEYENDA PARA DESCRIPCIÓN DE LOS PLANOS DE TRABAJO

(Fig. 11A..11M)

1 Quemador auxiliar

2 Quemador semirápido

3 Quemador rápido

4 Quemador doble corona

5 Placa eléctrica

7 Pomo quemador delantero izquierdo

8 Pomo quemador delantero derecho

9 Pomo conmutador placa trasero derecha

10 Pomo quemador trasero izquierdo

11 Pomo quemador trasero derecho

12 Pomo quemador lateral

13 Pomo conmutador placa central

14 Botón para el encendido (si existe)

15 Luz testigo conexión placa eléctrica

LEYENDA PER ESQUEMAS ELÉCTRICOS

(Esquemas A..E)

1 Caja de bornes

2 Botón de encendido

3 Generador de chispas

4 Bujías de Encendido
5 Luz testigo
6 Placa eléctrica
7 Conmutador placa eléctrica (6+0)
L Marrón (fase)
N Azul (neutro)

Amarillo Verde (tierra)

EMPLEO DE LOS QUEMADORES

En el cuadro de mandos encima de cada pomo hay un esquema en el que se indica a que quemador se refiere ese pomo. Los quemadores se pueden encender de distintas maneras según el tipo de aparato y de sus características específicas:

- Encendido manual (siempre posible aun en caso de interrupción de la energía eléctrica): gire en el sentido contrario a las agujas del reloj el pomo correspondiente al quemador seleccionado, póngalo en la posición MÁXIMO, es decir en la llama grande y acerque una cerilla encendida al quemador.

- Encendido eléctrico: gire en el sentido contrario a las agujas del reloj el pomo correspondiente al quemador seleccionado, póngalo en la posición MÁXIMO, es decir en la llama grande y apriete el botón de encendido, luego suéltelo en cuanto el quemador se haya encendido.

- Encendido eléctrico automático: gire en el sentido contrario a las agujas del reloj el pomo correspondiente al quemador seleccionado, póngalo en la posición MÁXIMO, es decir en la llama grande y apriete el pomo, luego suéltelo en cuanto el quemador se ha encendido.

- Encendido de los quemadores con dispositivo de seguridad (termopar): gire en el sentido contrario a las agujas del reloj el pomo correspondiente al quemador seleccionado, póngalo en la posición MÁXIMO, es decir en la llama grande y apriete el pomo y active uno de los dispositivos de encendido antes descritos. Con se haya encendido mantenga el pomo apretado unos 10 segundos para permitir que la llama caliente el termopar. En caso de que el quemador se apague después de haber soltado el pomo, repita totalmente la operación.

Nota: Se recomienda no encender un quemador si el distribuidor de la llama no está colocado correctamente.

Consejos para la mejor utilización de los quemadores:

• Utilice para cada quemador las ollas adecuadas (véase tabla n° 4 y Fig. 12).
• Cuando se ha llegado a la ebullición ponga el pomo en la posición MINIMO.
• Use siempre ollas con tapa.

TABLA N°4: Diámetros aconsejados de las ollas.

QUEMADOR	DIÁMETROS DE LAS OLLAS aconsejados (cm.)
Auxiliar 12 - 14
Semi-rápido	14 - 26
Rápido	18 - 26
Doble corona	22 - 26

ATENCIÓN: utilice recipientes de fondo plano

ATENCIÓN: En caso de que falte la corriente eléctrica se pueden encender los quemadores con cerillas.

El encendido de los quemadores con termopar de seguridad puede efectuarse sólo cuando el pomo está en la posición MÁXIMO (llama grande).

Durante la cocción de alimentos con aceite y grasa, fácilmente inflamables, no tiene que alejarse del aparato.

No utilice aerosoles cerca del aparato cuando está funcionando.

Durante el uso de los quemadores asegúrese que las asas de las ollas estén en la posición correcta. Aleje a los niños.

Si consta de una tapa, antes de cerrarlo, hay que limpiar el plano de empotrar, quitándole todo desecho de alimentos que se haya depositado.

NOTAS: El empleo de un aparato de cocción a gas produce calor y humedad en el local en que está instalado. Por tanto, necesita una buena aireación del local, manteniendo libres las aperturas de la ventilación natural (Fig. 4) y activando el dispositivo mecánico de aireación /capa de aspiración o electroventilador (Fig. 5 A y 5B). Un empleo intensivo y prolongado del aparato, puede necesitar una aireación suplementaria, por ejemplo la apertura de una ventana, o bien una aireación más eficaz, aumentando la potencia de la aspiración mecánica si existe.

EMPLEO DE LAS PLACAS ELÉCTRICAS

Las placas tienen un conmutador de mando de 6 posiciones (Fig. 13).

La conexión de las placas se realiza girando el pomo hasta la posición deseada. En la parte delantera del aparato hay un esquema con la indicación de a qué placa se refiere el pomo. La conexión de la placa está señalada por una luz testigo aplicada también en el cuadro.

Como se utiliza una placa eléctrica:

Cuando se usa una placa por primera vez o después de un largo período de inactividad, se aconseja hacerla funcionar en la posición 1 durante unos 30 minutos para eliminar toda la humedad que puede haber absorbido en material aislante interior.

A título puramente indicativo, incluimos una tabla con las regulaciones necesarias para la mejor utilización de las placas eléctricas.

ATENCIÓN: Al conectar la primera vez o si la placa ha estado inactiva durante mucho tiempo es necesario, a fin de eliminar la humedad que puede haber absorbido el material aislante, conecte la placa unos 30 minutos en la posición 1 del conmutador.

Placa 1500 V	Vatios	COCCIONES QUE PUEDEN EFECTUARSE
0	0	Placa apagada
1	135	Para disolver mantequilla, chocolate,etc. - Para calentar pequeñas cantidades de líquido
2	165	Para calentar cantidades mayores de líquido - Para preparar cremas y salsas de cocción larga.
3	250	Para descongelar alimentos, para cocer a la temperatura de ebullición.
4	500	Para cocer asados de carnes delicadas y pescados.
5	750	Para asados, milanesas y bistecs, para hacer cocidos de distintos tipo.
6	1500	Para llevar a ebullición grandes cantidades de agua, para freir

Para un uso correcto recuerde:

- Secar el fondo de la olla antes de apoyarla en la placa.

- Utilice ollas con fondo plano o de gran espesor (véase Fig. 14).

- No use nunca ollas más pequeñas que la placa.

- Conecte solamente después de haber puesto la olla en la placa.

- Después del uso, para una buena conservación, la placa debe ser tratada con los productos normales para las placas eléctricas que se venden normalmente, de manera que la superficie esté siempre limpia; esta operación evita que se oxide (herrumbre).

- Incluso después del uso las placas siguen calientes durante tiempo, por tanto no apoye las manos u otros objetos para evitar quemaduras.

- Durante el funcionamiento de las placas asegúrese que las asas de las ollas estén puestas correctamente. Aleje a los niños

- Durante la cocción de comidas con aceite y grasa, fácilmente inflamables, no se aleje del aparato.

ADVERTENCIA: en cuanto note una grieta en la superficie de las placas, desconecte inmediatamente el aparato de la red.

LIMPIEZA DEL APARATO

Antes de efectuar operaciones de limpieza, desconecte el aparato de la red de energía eléctrica, cierre la llave de paso general de conexión del gas al aparato.

Limpieza del plano de trabajo: Periódicamente las cabezas de las quemadores, las parrillas de acero pintado, las tapas pintadas y los distribuidores de llama, tienen que ser limpiados con agua con jabón tibia, luego enjuagados y secados bien.

Hay que quitar siempre el líquido que se hubiera podido derramar de las ollas con un trapo.

Si el abrir o cerrar cualquier fuera dificultoso, no lo fuerce, llame en cambio, con urgencia, a la asistencia técnica.

Limpieza de las piezas esmaltada: para mantener las características de las piezas esmaltadas es necesario limpiar a menudo con agua jabonosa. No use nunca polvos abrasivos. Evite dejar en las piezas esmaltadas sustancias ácidas o alcalinas (vinagre, zumo de limón, sal, jugo de tomate, etc.) y lavar cuando las piezas están aún calientes.

Limpieza de las piezas de acero inoxidable: limpie las piezas con agua jabonosa y luego séquelas con un paño suave. El brillo se mantiene mediante un repaso periódico con expresos normalmente en venta en el comercio. No use nunca polvos abrasivos.

Limpieza de los distribuidores de llama de los quemadores: puesto que están sencillamente apoyados, para su limpieza es suficiente quitarlos de sus alojamientos y lavarlos con agua jabonosa. Después de haberlos secado y comprobado que los agujeros no estén obstruidos, colóquelos en su posición correcta.

(DE)(AT)

DAS BEDIENUNGSHANDBUCH VOR DER MONTAGE UND DEM GEBRAUCH DES GERÄTES LESEN.
