MANUALE UTENTE P604ILAGC1GN-20 LA GERMANIA

Grazie per avere scelto il nostro piano di cottura a induzione.

Siete pregati di leggere attentamente le informazioni contenute nel presente manuale prima di mettere in funzione l'apparecchio.

INDICE

SICUREZZA....20

PRECAUZIONI PRIMA DEL PRIMO UTILIZZO 20

ISTRUZIONI DI SICUREZZA 20

PRECAUZIONI ONDE NON DANNEGGIARE L'APPARECCHIO 21

PRECAUZIONI IN CASO DI MALFUNZIONAMENTO DELL'APPARECCHIO 23

ALTRE PRECAUZIONI 23

DESCRIZIONE DELL'APPARECCHIO 23

DATI TECNICI 24

PANNELLO DI CONTROLLO 25

USO DELL'APPARECCHIO....25

DISPLAY 25

VENTILAZIONE 25

PRIMA ACCENSIONE E UTILIZZO DELL'APPARECCHIO....26

PRIMA DEL PRIMO UTILIZZO 26

PRINCIPIO DELL'INDUZIONE 26

IDENTIFICAZIONE DELLA PENTOLA 26

INDICATORE DI CALORE RESIDUO 27

TIMER....27

BLOCCO DEL PANNELLO DI CONTROLLO 28

FUNZIONE BOOSTER....28

FUNZIONE „PONTE“ 28

FUNZIONE „GRILL“ 28

POWER MANAGEMENT 29

CONFIGURAZIONE DI LIMITAZIONE DELLA POTENZA 29

SUGGERIMENTI DI COTTURA 30

QUALITA DELLE PENTOLE 30

DIMENSIONI DELLE PENTOLE 30

ESEMPI DI REGOLAZIONE DELLA POTENZA 31

MANUTENZIONE E PULIZIA 31

COSA FARE IN CASO DI PROBLEMI....31

PROTEZIONE DELL'AMBIENTE....33

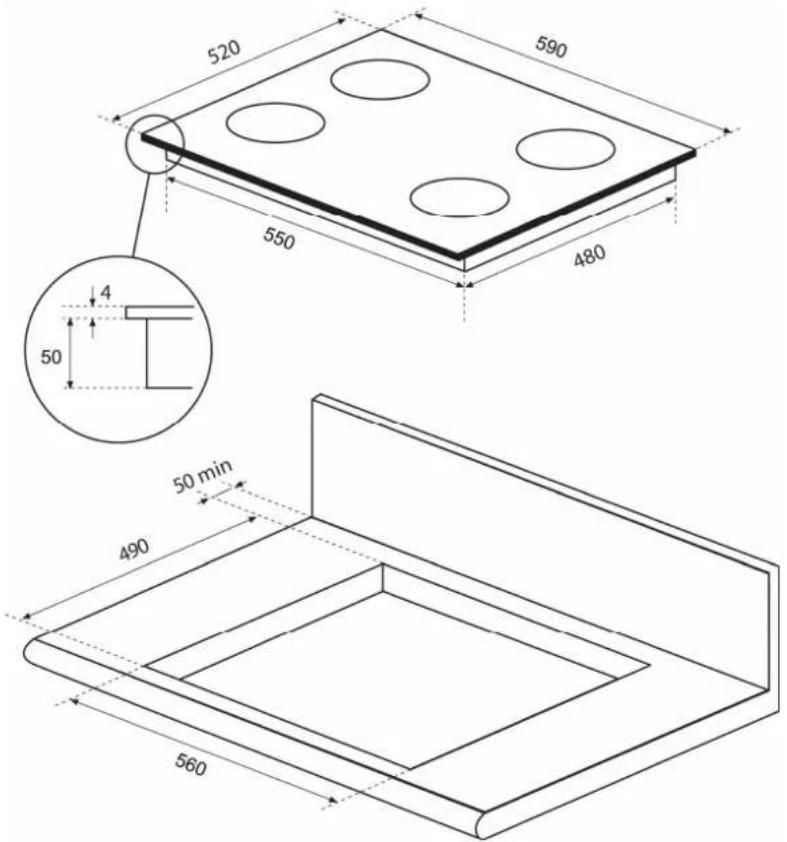

ISTRUZIONI DI INSTALLAZIONE....33

CONNESSIONE ELETTRICA....36

Precauzioni prima del primo utilizzo

• Sballare eliminando tutti i materiali di imballo.
• L'installazione e connessione dell'apparecchio devono essere effettuate da personale specializzato. Il fabbricante declina ogni responsabilità civile e penale per danni causati da installazione e/o connessione non realizzate a regola d'arte. Per essere utilizzato, l'apparecchio deve essere correttamente installato in una cucina e su una superficie di lavoro idonea.

- Per essere utilizzato, l'apparecchio deve essere correttamente installato in una cucina e su una superficie di lavoro idonea attenendosi naturalmente alle disposizioni di sicurezza vigenti in materia.

- Questo elettrodomestico è progettato esclusivamente per la cottura di cibo, con l'espressa esclusione di ogni altro uso domestico, commerciale o industriale.

- Rimuovere tutte le etichette adesive dal vetro.

- Non apportare alcuna modifica o alterazione all'apparecchio.

- La superficie in vetro dell'apparecchio non può essere utilizzata come zona di appoggio o di lavoro.

- L'apparecchio deve essere opportunamente messo a terra e collegato alla rete elettrica secondo la normativa in vigore localmente.

- Non usare nessuna prolunga elettrica per collegare il cavo di alimentazione.

- L'apparecchio non può essere utilizzato sopra una lavastoviglie o una asciugatrice: il vapore potrebbe danneggiare i componenti elettronici dell'apparecchio.

- Questo apparecchio non è da utilizzare con un timer esterno o un telecomando separato.

Istruzioni di sicurezza

- La parte elettronica (relais) può provocare durante l'esercizio rumori udibili di attivazione. Può essere percepibile anche la ventola di raffreddamento. La ventola di raffreddamento può continuare a girare anche dopo la fine del processo di cottura per raffreddare i componenti elettronici. Ciò non significa che il piano ad induzione sia difettoso o che funzioni in modo anomalo e il piano di cottura funziona senza problemi.

• Spegnere le zone di cottura dopo l'uso.
• Grassi ed olii surriscaldati prendono facilmente fuoco. Controllare le cotture che utilizzano grasso o olio: potrebbero incendiarsi con facilità.
• Le zone di cottura si riscaldano durante la cottura. Fare attenzione a non ustionarsi durante o dopo l'uso dell'apparecchio.
• Verificare che nessun cablaggio di apparecchi fissi o mobili venga in contatto con il vetro dell'apparecchio o con pentole bollenti.
• Gli oggetti magnetici (carte di credito, floppy discs, calcolatrici) non devono essere piazzati vicino all'apparecchio quando questo è acceso. Questi oggetti potrebbero danneggiarsi.
• Gli oggetti metallici quali coltelli, forchette, cucchiai e coperchi non devono essere piazzati sull'apparecchio perché potrebbero diventare incandescenti.
• Gli oggetti metallici quali cucchiai e coperchi non devono essere piazzati sull'apparecchio ad induzione perché potrebbero diventare incandescenti.
• Non coprire mai l'apparecchio con un panno o telo protettivo, perché potrebbe surriscaldarsi e bruciare.
• Questo apparecchio non è destinato all'uso da parte di persone (compresi i bambini) con capacità fisiche, sensoriali o mentali ridotte, o mancanza di esperienza e conoscenza, a meno che non abbiano ricevuto supervisione o istruzioni sull'uso dell'apparecchio da parte di una persona responsabile della loro sicurezza.
• I bambini dovrebbero essere controllati per assicurarsi che non giochino con l'apparecchio.
• La pulizia e la manutenzione non possono essere affidate a bambini.
• ATTENZIONE: L'apparecchio e le sue parti accessibili diventano calde durante l'uso. Si deve fare attenzione a non toccare gli elementi riscaldanti. I bambini devono essere tenuti lontani se non sotto sorveglianza continua.

Precauzioni onde non danneggiare l'apparecchio

• Pentole con fondo graffiato o danneggiato possono danneggiare il vetro ceramico. Le pentole potrebbero graffiare la superficie in vetroceramica.
• Sabbia o altre sostanze abrasive possono danneggiare il vetro ceramico.

- Il vetro ceramico non è sensibile agli shock termici ed è molto resistente, non è tuttavia infrangibile. Evitare di far cadere oggetti, anche piccoli, sul vetro ceramico.

• Non colpire i bordi del vetro con le pentole.

• Non mettere o lasciare pentole vuote sul vetro ceramico.

- Lo zucchero, i materiali sintetici e i fogli di alluminio non devono venire a contatto con le zone riscaldante, perché possono causare rotture o altre alterazioni del vetro ceramico durante il raffreddamento. Nel caso, accendere immediatamente l'apparecchio e rimuovere l'oggetto dalla zona di cottura, prendendo le opportune precauzioni per non ustionarsi.

- AVVERTENZE: prestare attenzione alla cottura con olio e grasso perché potrebbe risultare molto pericolosa.

- ATTENZIONE: il processo di cottura deve essere costantemente monitorato.

- Pericolo di incendio! Non appoggiare alcun oggetto sul piano di cottura.

- Non piazzare mai un contenitore bollente sul pannello di controllo. L'elettronica sotto il vetro potrebbe danneggiarsi.

- Se sotto il piano cottura incassato c'è un cassetto, assicurarsi che lo spazio tra il contenuto dello stesso e la parte inferiore dell'apparecchio sia sufficiente (almeno 2 cm) per evitare contatti accidentali.

- Non mettere mai oggetti infiammabili (ad es. spray) nel cassetto situato sotto l'apparecchio. Gli eventuali contenitori per posate posti in cassetti sotto l'apparecchio devono essere resistenti al calore.

- Non riscaldare contenitori chiusi (per es. barattoli di conserve) sulle zone cottura. A causa della conseguente sovrappressione i contenitori e/o i barattoli possono scoppiare, e sussiste il pericolo di lesioni!

- Non utilizzare detergenti abrasivi o raschietti metallici taglienti per pulire il piano di cottura in vetro in quanto possono graffiare la superficie, che può provocare la frantumazione del vetro.

Precauzioni in caso di malfunzionamento dell'apparecchio

• Se si nota un difetto di funzionamento, spegnere l'apparecchio e disconnetterlo dalla rete elettrica.
• Se il vetro ceramico è rotto o crepato: disconnettere immediatamente l'apparecchio dalla rete elettrica, svitando e rimuovendo il fusibile e chiamare l'assistenza tecnica.
• Qualsiasi riparazione deve essere compiuta esclusivamente da personale qualificato.
• ATTENZIONE! Se la superficie del vetro è crepata o rotta, spegnere immediatamente l'apparecchio per evitare il rischio di scosse elettriche.

Altre precauzioni

• Assicurarsi che la pentola o padella sia sempre centrata sulla zona di cottura. Il fondo dell'utensile deve coprire il più possibile la zona di cottura.
• Per gli utilizzatori di pace-makers: il campo magnetico dell'apparecchio potrebbe influenzare il funzionamento del pace-maker. Si raccomanda di richiedere preventivamente informazioni al venditore dell'apparecchio e/o al medico curante.
• Non utilizzare contenitori di alluminio o di materiali sintetici! Potrebbero fondere se appoggiati alle zone accese o ancora calde dopo l'uso.
• Non utilizzare mai acqua per spegnere il fuoco. Disattivare la zona di cottura. Soffocare le fiamme con un coperchio, una coperta ignifuga o qualcosa di simile.

L'UTILIZZO DI PENTOLE NON IDONEE OPPURE DI ACCESSORI RIMUOVIBILI POSTI TRA LA PENTOLA E LA PIASTRA PER RISCALDARE PENTOLE NON IDONEE ALL'INDUZIONE FA DECADERE LA GARANZIA. IL COSTRUTTORE NON PUÒ ESSERE CONSIDERATO RESPONSABILE PER QUALSIASI DANNO AL PIANO DI COTTURA O DANNI CORRELATI.

Dati tecnici

Typo	P604ILAGC1GN -20
Potenza totale	7400 W
Consumo di energia del piano cottura EC_hob **	172.8 Wh/kg
Posizione anteriore sinistra	170x195 mm
Identificazione minimo	∅ 100 mm
Potenza nominale *	1400 W
Potenza booster *	1850 W
Categoria standard di pentola **	C
Consumo di energia EC_cw **	172.7 Wh/kg
Posizione posteriore sinistra	170x195 mm
Identificazione minimo	∅ 100 mm
Potenza nominale *	1400 W
Potenza booster *	1850 W
Categoria standard di pentola **	C
Consumo di energia EC_cw **	172.7 Wh/kg
Posizione posteriore destra	∅ 180 mm
Identificazione minimo	∅ 100 mm
Potenza nominale *	1400 W
Potenza booster *	1850 W
Categoria standard di pentola **	B
Consumo di energia EC_cw **	164.0 Wh/kg
Posizione anteriore destra	∅ 180 mm
Identificazione minimo	∅ 100 mm
Potenza nominale *	1400 W
Potenza booster *	1850 W
Categoria standard di pentola **	A
Consumo di energia EC_cw **	181.6 Wh/kg

* La Potenza dichiarata può cambiare a seconda delle dimensioni e del material della pentola.
** metodo di misura delle prestazioni secondo la norma (EN60350-2)

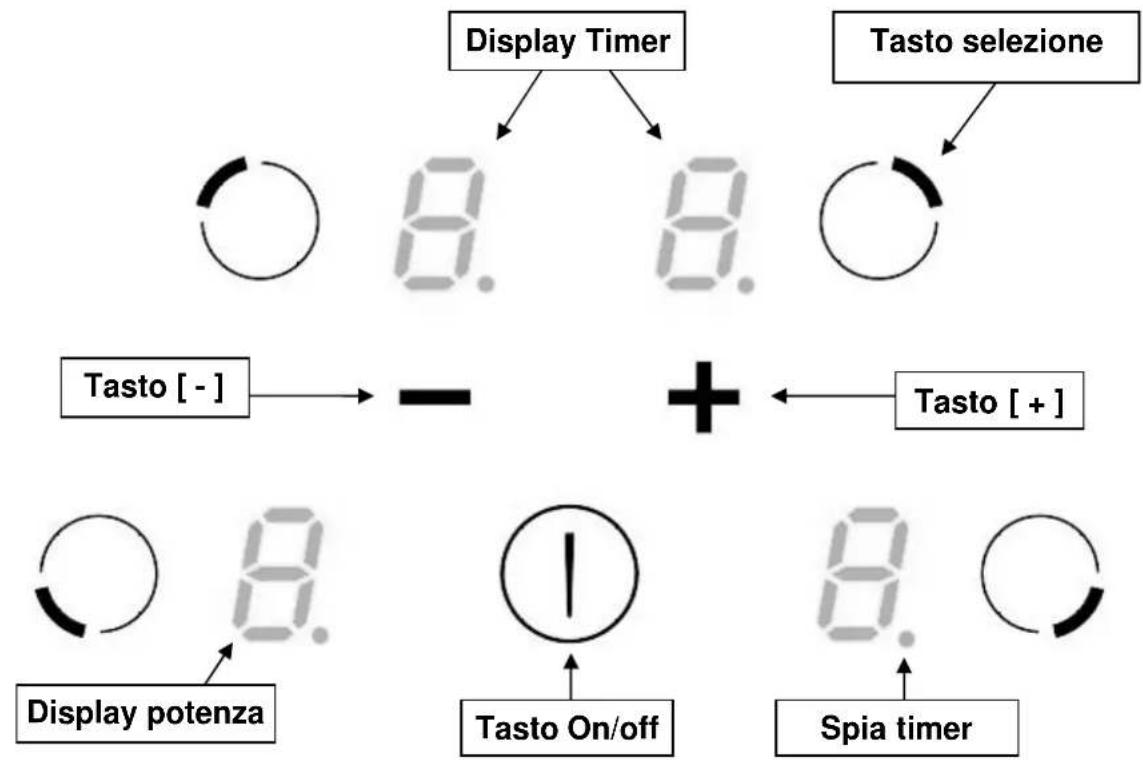

Pannello di controllo

USO DELL'APPARECCHIO

Display

Display Descrizione Funzione

0 Zero La piastra è attivata.

1...9 Livello potenza Selezione del livello di potenza.

U Sensore pentola Pentola assente o non adatta

E Messaggio di errore Difetto elettronico

H Calore residuo La piastra è calda

L Blocco Blocco del pannello di controllo

P Booster Booster è attivata.

Π Ponte Due zone di cottura sono collegati

Ventilazione

Il sistema di raffreddamento è completamente automatico. La ventola entra in funzione a basso regime di rotazione quando il calore interno raggiunge un determinato livello. La ventilazione arriva ad elevati regimi di rotazione se l'apparecchio è utilizzato intensivamente. La ventola rallenta e si spegne automaticamente quando la temperatura interna del circuito elettronico scende sotto il livello prestabilito.

Prima del primo utilizzo

Pulire l'apparecchio con uno straccio umido, indi asciugarlo accuratamente. Non utilizzare detergenti che possano causare colorazioni anomale del vetro.

Principio dell'induzione

Sotto ogni piastra riscaldante si trova un magnete induttore. Quanto viene attivato, questo produce un campo elettromagnetico che genera una corrente induttiva nel fondo ferromagnetico della pentola. Il risultato è il riscaldamento della pentola posizionata sulla piastra.

Naturalmente, la pentola deve essere adatta:

• Tutte le pentole in materiale ferromagnetico sono consigliate (verificare utilizzando una calamita): pentole in ghisa, acciaio, smaltate e di acciaio inossidabile con fondo ferromagnetico...
• Da escludere: pentole in rame, acciaio inossidabile senza fondo ferromagnetico, alluminio, vetro, legno, ceramica, terracotta...

La piastra a induzione si adatta automaticamente alla dimensione della pentola: se il diametro di quest'ultima è troppo piccolo tuttavia, la piastra non funziona. Il diametro minimo varia in funzione del diametro della piastra.

Se la pentola non è adatta al piano di cottura a induzione, il display mostrerà la lettera [U].

Tasti a sfioramento

Il vostro piano cottura a induzione è equipaggiato con controlli elettronici azionati tramite tasti a sfioramento. Quando il dito tocca il tasto, il comando corrispondente viene attivato. L'attivazione è confermata dalla spia relativa, o da una lettera o un numero sul display e/o da un segnale acustico.

Nell'utilizzo normale premere unicamente un tasto per volta.

Per iniziare

• Accensione/spegnimento dell'apparecchio:

Azione	Pannello di controllo	Display
Per accendere	premere [ 1 ]	[ 0 ] lampeggiando
Per arrestare	premere [ 1 ]	niente o [ H ]

• Accensione/Spegnimento di una piastra riscaldante:

Azione	Pannello di controllo	Display
Selezione piastra	premere tasto selezione	[0]
Aumentare la potenza	premere [+]	da [1] a [9]
Diminuire la potenza	premere [-]	da [9] a [1]
Arrestare	premere [-]	[0] o [H]

Se nessuna regolazione è effettuata entro 20 secondi l'apparecchio torna in modalità di attesa.

Identificazione della pentola

L'identificazione della pentola assicura la totale sicurezza.

L'induzione non funziona:

• Se non c'è pentola sulla piastra, o se la pentola non è adatta all'induzione. In questo caso è impossibile aumentare la Potenza è il display mostra [U]. Questo simbolo scompare quando si posiziona una pentola adatta sulla piastra.
• Se la pentola viene rimossa dalla piastra di cottura: la cottura si arresta e il display mostra [U]. Il simbolo [U] scompare quando la pentola è posizionata nuovamente sulla piastra. La cottura ricomincia con il livello di potenza scelto precedentemente.

Dopo l'utilizzo, spegnere la piastra a induzione: non lasciare il simbolo [ U ] del sensore pentola acceso.

Indicatore di calore residuo

Dopo aver spento l'apparecchio, la piastra è ancora calda e il display indica [ H ].

Il simbolo [ H ] scompare quando la piastra può essere toccata senza pericolo di bruciature.

Finché la spia di calore residuo è accesa, non toccare la piastra né posizionarvi alcun oggetto sensibile al calore: c'è rischio di bruciature o incendi.

Timer

Il timer può essere utilizzato con entrambe le piastre simultaneamente e con regolazioni diverse (da 0 a 99 minuti) per ognuna di esse.

• Regolazione e modifica del tempo di cottura :

Azione	Pannello di controllo	Display
Selezione piastra	premere tasto selezione	[0]
Selezionare il livello di potenza	premere [+] o [-]	[1]....[9][P]
Selezionare « Timer »	premere simultaneamente	[+] e [-] [00]
Diminuire il tempo	premere [-]	[00] passa a 30, 29, 28...
Aumentare il tempo	premere [+]		il tempo amenta
Dopo qualche secondo la spia smette di lampeggiare.
Il tempo è confermato e la cottura inizia.

• Per arrestare il tempo di cottura

Azione	Pannello di controllo	Display
Selezione piastra	premere tasto selezione	spia accesa
Selezionare « Timer »	premere simultaneamente [ + ] e [ - ] il tempo residuo
Disattivare « Timer »	premere [ - ]	Mostra [ 00 ] poi si arresta

• Arresto automatico alla fine del tempo di cottura

Quando viene raggiunto il tempo impostato per la cottura, il display del timer lampeggia su [ 00 ], viene prodotto un segnale acustico e la piastra si spegne. Per arrestare il segnale acustico è sufficiente premere un tasto.

• Funzione timer al di fuori della cottura:

Azione	Pannello di controllo	Display
Attivare l'apparecchio	premere display [ 1]		spie piastra accese
Selezionare « Timer »	premere simultaneamente [ + ] e [ - ] [ 00 ]
Diminuire il tempo	premere [ - ]	[ 00 ] passa a 30, 29, 28...
Aumentare il tempo	premere [ + ]		il tempo amenta

Dopo qualche secondo la spia smette di lampeggiare.

Appena il tempo impostato è raggiunto i display del timer lampeggiano a [00] e si avverte un segnale acustico. Per arrestare il segnale acustico è sufficiente premere un tasto. L'apparecchio si spegne.

Blocco del Pannello di Controllo

Per evitare di modificare inavvertitamente una regolazione, in particolare durante le operazioni di pulizia, il Pannello di controllo può essere bloccato (con l'eccezione del tasto On/Off [ ①].

- Blocco:

Azione Pannello di controllo Display

Attivare l'apparecchio premere display [ ] [0]b[H]

Blocco dell'apparecchio Premere simultaneamente [ - ] e tasto

selezione della piastra anteriore destra Nessun cambiamento

Premere di nuovo tasto selezione [L]

- Sblocco:

Azione Pannello di controllo Display

Attivare l'apparecchio premere display [ ] [ L ]①

Entro 5 secondi dall'accensione:

Sblocco dell'apparecchio Premere simultaneamente [ - ] e tasto

selezione della piastra anteriore destra [0]

Premere di nuovo tasto [ - ] Nessuna spia sui display

Funzione Booster

La funzione Booster [ P ] garantisce un aumento di potenza alla piastra selezionata. Quando la funzione viene attivata, la piastra funziona per 5 minuti ad una potenza molto elevata. Il Booster serve ad esempio per riscaldare rapidamente grandi quantità d'acqua.

- Accensione/Spegnimento della funzione Booster:

Azione Pannello di controllo Display

Selezione piastra premere tasto selezione [0]

Aumentare la potenza premere [ + ] da [ 1 ] a [ 9 ]

Attivare il booster premere [ + ]

Arrestare il booster premere [- ] [9]

[ P ] per 5 minuti

Funzione „ponte“

La funzione consente di collegare due zone di cottura come se si trattasse di un'unica zona.

Azione Pannello di controllo Display

Attivare l'apparecchio premere display [ ] [0] ⓑ [H]

di entrambe le zone di cottura [0] zona posteriore

Aumentare la potenza premere [ + ] da [ 1 ] a [ 9 ]

Disattivare il ponte premere [- ] [0] o [H]

Funzione „grill“

La funzione consente di collegare due zone di cottura come se si trattasse di un'unica zona con un livello di cottura di 4.

Azione Pannello di controllo Display

Attivare l'apparecchio premere display [ ] [0] ⓑ [H]

Attivare il „grill“ premere contemporaneamente [ ∩ ] zona anteriore

di entrambe le zone di cottura per 3s [4] zona posteriore

Disattivare il „grill“ premere contemporaneamente

di entrambe le zone di cottura per 3s [0] o [H]

Power Management

Il piano di cottura è dotato di una limitazione della potenza. Se si raggiunge la potenza massima sarà impossibile aumentare la potenza sulle diverse zone di cottura e un segnale acustico avviserà di questo. Questa limitazione è impostata a 7400 W dalla fabbrica, ma si può cambiare a 3700 W, 4800 W, 5600 W o 7400 W.

Configurazione di limitazione della potenza

Prima di iniziare la procedura:

• Assicurarsi che non ci sia nessuna pentola sul piano cottura
- Staccare l'apparecchio dalla corrente togliendo il fusibile o girando l'interruttore spento.
- Ricollegare il piano cottura alla corrente
- Avviare la procedura entro 2 minuti dopo aver ricollegato il piano di cottura alla corrente
- Assicurarsi che tutte le zone di cottura sono spente.

procedimento:

Per impostare la limitazione della potenza è necessario:

1) Premere contemporaneamente i due tasti delle zone inferiori per 3 secondi. Un segnale acustico suonerà e la potenza selezionata sarà visualizzata.

2) Per impostare la limitazione della potenza, utilizzare i tasti [+] e [-]. Per uscire dalla procedura senza salvare le modifiche, non toccare alcun tasto per 60 secondi.
3) Per salvare il nuovo limite di potenza, ri-premere i due tasti delle due zone inferiori per 3 secondi. Una volta che la nuova limitazione sarà registrata, verrà emesso un segnale acustico.

Qualità delle pentole

Materiali adatti : acciaio, acciaio smaltato, ghisa, acciaio inox ferromagnetico, alluminio con fondo ferromagnetico.

Materiali non adatti: alluminio e acciaio inox con fondo non ferromagnetico, rame, ottone, vetro, ceramica, porcellana.

Il fabbricante degli utensili specifica se essi sono compatibili con piani di cottura a induzione.

Per verificare se gli utensili (pentole) sono compatibili:

• Mettere un litro d'acqua nella pentola e posizionarla sulla piastra a induzione a livello di potenza [9]. L'acqua si deve scaldare in pochi secondi.
• Un magnete (calamita) deve aderire al fondo della pentola.

Alcune pentole possono fare rumore quando vengono utilizzate sulla piastra a induzione. Questo rumore non comporta alcun malfunzionamento dell'apparecchio e non ne influenza il funzionamento e/o l'efficacia di cottura.

Dimensioni delle pentole

Le piastre di cottura si adattano automaticamente, entro un certo limite, al diametro delle pentole. Tuttavia la pentola deve avere un diametro minimo, a seconda delle dimensioni della piastra. Per ottenere l'efficienza migliore dal vostro apprecchio, posizionate la pentola nel centro della piastra.

Esempi di regolazione della potenza

(I valori sotto sono indicativi)

Da 1 a 2 Sciogliere	Riscaldare	Salse, burro, cioccolata, gelatinePiatti preparati in precedenza
Da 2 a 3 Cuocere	a fuoco lentoScongelare	Riso, budini, sciroppi di zuccheroVerdure liofilizzate, pesce, prodotticongelati
Da 3 a 4	Vapore	Verdure, pesce, carne
Da 4 a 5 Acqua	Patate bollite, zuppe, pasta,	Verdure fresche
Da 6 a 7 Cottura mediaBollitura a fuoco lento		Carne, fegato, uova, salsicceGoulash, arrosti, trippa
Da 7 a 8	Cottura	Patate, patatine fritte, wafers
9 Friggere, arrostireFar bollire l’acqua		Bistecche, omelettes, piatti frittiAcqua
P	Acqua bollente	Far bollire quantitativi significativi d’acqua

MANUTENZIONE E PULIZIA

Spegnere l'apparecchio prima di pulirlo.

Non pulire l'apparecchio se il vetro è troppo caldo: rischio di ustioni!

• Rimuovere segni leggeri con uno straccio umido con liquido detergente diluito in acqua. Risciacquare con acqua fredda e asciugare accuratamente la superficie.
• Detergenti altamente abrasivi e corrosivi, che possono causare graffi, devono assolutamente essere evitati.
• Non utilizzare mai apparecchi a vapore o a pressione per pulire l'apparecchio.
• Non utilizzare alcun oggetto che potrebbe graffiare il vetro ceramico.
• Assicurarsi che la pentola sia asciutta e pulita. Assicurarsi che non vi siano granelli di polvere sul vetro ceramico o sulla pentola. Far scivolare pentole con fondo irregolare può causare graffi alla superficie del vetro ceramico.
• Versamenti di zucchero, marmellata, conserve ecc devono essere rimossi immediatamente, in modo da evitare danni alla superficie del vetro ceramico.

COSA FARE IN CASO DI PROBLEMI

L'apparecchio non si accende

• L'apparecchio non è collegato correttamente alla rete elettrica.
- Il fusibile è assente o il circuito aperto
- Il sistema di blocco è attivo
- I tasti a sfioramento sono coperti da grasso o acqua.
- Un oggetto è posizionato su uno dei tasti.

Compare il simbolo [U]

• Manca la pentola sulla piastra.
• La pentola non è compatibile con il piano cottura a induzione.
• Il diametro del fondo della pentola è troppo piccolo.

Compare il simbolo [ E ]

• Sconnettere a riconnettere il piano.
• Contattare l'assistenza tecnica.

Una delle piastre viene disattivata

• È entrato in funzione il sistema di sicurezza.
• Si è dimenticato di disattivare la piastra per un certo periodo.
• Uno o più tasti a sfioramento sono coperti da qualcosa.
• La pentola è vuota e il fondo si è surriscaldato.
• Entrata in funzione della funzione automatica di riduzione o interruzione della potenza in caso di surriscaldamento.

Ventilazione continua dopo lo spegnimento dell'apparecchio

• Questo non è un difetto di funzionamento. La ventola continua ad andare per proteggere le componenti elettroniche dal surriscaldamento.
• La ventola si arresta automaticamente.

Il pannello di controllo indica [L]:

- Vedere il capitolo riguardante il blocco del pannello di controllo.

Il pannello di controllo indica [Er03]

- Un oggetto o del liquido copre i tasti del pannello di controllo. Il simbolo scompare appena il tasto è liberato o pulito.

Il pannello di controllo indica [E2] o [EH]

- L'apparecchio è surriscaldato, lasciare raffreddare prima di riaccenderlo.

Il pannello di controllo indica [ E5 ]

- La pentola non è adatta, sostituirla.

Il pannello di controllo indica [ E6 ]

- Collegamento errato. Controllare Tensione e voltaggio del collegamento elettrico

Il pannello di controllo indica [ E6 ]

- Collegamento errato. Controllare Frequenza e voltaggio del collegamento elettrico

Il pannello di controllo indica [ E8 ]

- La presa d'aria della ventola è ostruita, liberarla

Il pannello di controllo indica [ U400 ]:

- Il piano di cottura non è collegato alla rete. Controllare il collegamento e eventualmente ricollegare il piano di cottura.

Se uno dei simboli indicati sopra persiste, contattare il servizio assistenza tecnica.

PROTEZIONE DELL'AMBIENTE

• Il materiale dell'imballo è ecologico e deve essere riciclato.
  • L'apparecchio contiene alcuni metalli nobili. Contattare le autorità locali per informarsi sulle modalità di riciclo o smaltimento dell'apparecchio al momento della sua dismissione.

• Non gettare l'apparecchio nei rifiuti.
- Contattare l'organizzazione del vostro comune preposta al riciclaggio degli elettrodomestici.

ISTRUZIONI DI INSTALLAZIONE

L'installazione è di esclusiva responsabilità dell'installatore specializzato.

L'installatore è tenuto a rispettare la legislazione locale e le normative in vigore nel Paese in cui viene installato l'apparecchio.

Come fissare la guarnizione

La guarnizione fornita con l'apparecchio serve a evitare le infiltrazioni di acqua o altri liquidi nel mobile sottostante l'apparecchio.

La sua installazione deve essere fatta attentamente, seguendo il disegno qui sotto.

2 mm ② ③

Incollare la guarnizione a (2) due mm dal bordo inferior esterno del vetro, dopo aver rimosso la

Inserimento – installazione

• Le misure di incasso sono:

520 590 550 480 4 50 50 min 490 560

Dimensioni del taglio			Misure montaggio a raso			Dimensioni vetro
Tipo	Larghezza	Profondità	Larghezza	Profondità	Raggio	Larghezza	Profondità	Altezza
P604ILAGC1GN-20	565 495	596 526	8 590 520	4

• Assicurarsi che ci sia una distanza di almeno 50 mm tra l'apparecchio e il muro o le pareti o paratie laterali.
• L'apparecchio è classificato come classe "Y" di protezione dal calore. Idealmente l'apparecchio dovrebbe essere installato con un ampio spazio da entrambi i lati. Ci può essere un muro posteriormente e mobili alti o un muro su un lato. Sull'altro lato tuttavia, non deve esserci un divisorio o un mobile più alto della posizione dell'apparecchio.
• Il mobile o piano di lavoro sul quale l'apparecchio è installato, nonché i bordi dei mobili e/o unità pensili, i rivestimenti laminati che li rivestono e la colla di assemblaggio, devono essere in grado di resistere a temperature fino a 100 °C.
• I supporti a muro devono essere resistenti al calore.
• I materiali utilizzati per i piani di lavoro spesso tendono a gonfiarsi con l'umidità. Per proteggere il foro di incasso dell'apparecchio, applicare uno strato di vernice o sigillante apposito. Una particolare cura deve essere dedicata alla corretta applicazione della guarnizione fornita con l'apparecchio, onde evitare qualsiasi infiltrazione nel mobile sottostante. La guarnizione garantisce una corretta tenuta se utilizzata su superfici lisce.
• Non installare l'apparecchio al di sopra di un forno non opportunamente ventilato, o di una lavastoviglie.
• Garantire la presenza di uno spazio di almeno 20 mm al di sotto della cassetta dell'apparecchio, onde permettere una corretta areazione dell'apparecchio
• Se sotto l'apparecchio c'è un cassette, non riporvi oggetti infiammabili, come bombolette di spray, od oggetti non resistenti al calore.
• La distanza di sicurezza tra l'apparecchio e una eventuale cappa di aspirazione sovrastante deve essere quello previsto dal fabbricante della cappa. In caso di mancanza di indiazioni in merito, rispettare una distanza minima di 760 mm.
• Il cavo di alimentazione, dopo l'installazione dell'apparecchio, non deve essere soggetto a sollecitazioni meccaniche, come ad esempio schiacciamento a causa del movimento di cassetti o altro.

• ATTENZIONE: Usare solo griglie di protezione che vengono proposte o consigliate dal produttore del piano di cottura. L'uso di griglie di protezione non appropriate possono causare incidenti.

• L'installazione di questo apparecchio e la connessione alla rete elettrica devono essere affidate esclusivamente a personale qualificato e autorizzato, nel rispetto della normativa in vigore.

• Dopo l'installazione, una adeguata protezione delle parti sotto tensione deve essere garantita.
• I necessari dati di connessione si trovano sull'etichetta posta sulla cassetta dell'apparecchio, in prossimità della morsettiera.
• Se il cavo di alimentazione è danneggiato, esso deve essere sostituito dal fabbricante, dal suo agente di servizio o da persone ugualmente qualificate al fine di evitare un pericolo.
• La connessione alla rete elettrica deve essere fatta utilizzando una presa con messa a terra, o tramite un circuito omnipolare con fusibile di interruzione con un'apertura di almeno 3 mm.
• Il circuito elettrico dell'apparecchio deve essere separato dalla rete tramite opportuni apparecchi, quali fusibili, interruttori di apertura circuito o capacitatori.
• Se l'apparecchio non viene installato con una spina accessibile, un dispositivo di disconnessione conforme alle regole di cablaggio deve essere previsto nell'installazione.
• Il cavo di alimentazione deve essere posizionato in modo che non venga a contatto con alcuna delle parti calde del piano.

Attenzione!

Questo apparecchio può solo essere collegato ad una rete elettrica a 230 V\~ 50/60 Hz

Collegare sempre il cavo di terra.

Rispettare il diagramma di connessione.

La morsettiera si trova sul lato posteriore del fondo dell'apparecchio (cassetta). Per aprire il coperchio utilizzare un cacciavite medio. Posizionarlo nelle fessure e aprire il coperchio.

Rete	Connessione	Diametro cavo	Cavo	Fusibile di protezione
230V~ 50/60Hz 1	Phase + N 3 x	2.5 mm^2	H 05 VV - FH 05 RR - F	25 A *
400V~ 50/60Hz 2	Phase + N 4 x	1.5 mm^2	H 05 VV - FH 05 RR - F	16 A *

* Calcolato con il fattore di simultaneità secondo la norma EN 60 335-2-6

Connessione del piano cottura

Per i vari tipi di connessione, utilizzare i ponticelli di ottone forniti nella scatolina a fianco della morsettiera.

Monofase 230V\~1P+N

Inserire il primo ponticello tra i terminali N1 e N2.

Inserire il secondo ponticello tra i terminali L1 e L2.

Collegare la terra al terminale "terra".

Collegare il neutro N al terminale N1 o N2.

Collegare la fase L a uno dei terminali L1 o L2.

Bifase 400V\~2P+N

Inserire il primo ponticello tra i terminali N1 e N2.

Collegare la terra al terminale "terra".

Collegare il neutro N al terminale N1 o N2.

Collegare la fase L1 al terminale L1

Collegare la fase L2 al terminale L2.

Il fabbricante declina qualsiasi responsabilità per ogni incidente risultante da connessione sbagliata dell'apparecchio, incluso l'utilizzo di un apparecchio non correttamente messo a terra, o connesso con una messa a terra difettosa.

Chère cliente, cher client,

- Il piano di cottura non è collegato alla rete. Controllare la connessione e ricollegare il piano di cottura.
