MANUAL DE USUARIO WHP0400VW MAYTAG

INSTRUCCIONES DE INSTALACIÓN DEL PEDESTAL

Para uso sólo con lavadoras y secadoras comerciales

INSTRUCTIONS D'INSTALLATION DU PIÉDESTAL

SEGURIDAD DEL PEDESTAL ..... INSTRUCCIONES. DE INSTALIZACIÓN .....

REQUISITOS DE INSTALACIÓN .... Instalación del pedestal .7.

Piezas y herramientas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Complete la instalación . . . . . . . . . . . . . .

Requisitos de ubicación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . GARANTÍA COMERCIAL DEL PEDESTAL . . . . . . . .

Antes de instalar el pedestal .....8

SEGURIDAD DEL PEDESTAL

Su seguridad y la seguridad de los demás es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre todos los mensajes de seguridad.

Este es el símbolo de advertencia de seguridad.

Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a usted y a los demás.

Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra “PELIGRO” o “ADVERTENCIA”. Estas palabras significan:

PELIGRO

ADVERTENCIA

Si no sigue las instrucciones de inmediato, usted puede morir o sufrir una lesión grave.

Si no sigue las instrucciones, usted puede morir o sufrir una lesión grave.

Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que puede suceder si no se siguen las instrucciones.

REQUISITOS DE INSTALACIÓN

Piezas y herramientas

Reúna las herramientas y piezas necesarias antes de comenzar la instalación. Lea y siga las instrucciones de seguridad provista con cualquiera de las herramientas enlistadas aquí.

Herramientas necesarias

■Cuchillo para uso general
■Llave de trinquete hexagonal o de boca de 1/4"
■Llave de trinquete hexagonal o de boca de 5/16"
■Llave de boca de 14 mm
Nivel
■Llave de boca de 9/16"
■Pinzas o pinzas ajustables
Balde

Piezas suministradas

■Cuatro tornillos para lámina metálica de cabeza hexagonal #12 x 5/8" (en la bolsa de piezas)
■Dos patas ajustables (en la bolsa de las piezas)
■Instrucciones de Instalación

NOTA: Si el pedestal se va a instalar debajo de una lavadora, use las patas que fueron instaladas de fábrica en la lavadora p la instalación del pedestal, y guarde las dos patas ajustables incluidas en la bolsa de las piezas para su uso en la instalació del pedestal de la secadora.

Requisitos de ubicación

ADVERTENCIA

Peligro de Explosión

Mantenga los materiales y vapores inflamables, como la gasolina, lejos de la secadora.

Coloque la secadora a un mínimo de 46 cm sobre el piso para la instalación en un garaje.

No seguir estas instrucciones puede ocasionar la muerte, explosión o incendio.

NOTA: Si el conjunto de secadora y pedestal está ubicado en un garage, se deben agregar 15,5" (39,4 cm) debajo del pedestal, para que la secadora se encuentre 18" (46 cm) por encima del piso del garage.

Antes de instalar el pedestal

IMPORTANTE: Si su lavadora y secadora ya están instaladas, debe desinstalar.

Si necesita desinstalar su lavadora o secadora, vea las instrucciones de instalación incluidas con su modelo para consultar cuáles son las herramientas necesarias.

Desinstalación de su lavadora

ADVERTENCIA

Peligro de Peso Excesivo

Use dos o más personas para mover y desinstalar la lavadora.

No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones.

NOTA: Para prevenir daños estructurales y de suspensión, su lavadora debe estar debidamente preparada para ser nuevamente ubicada por un técnico certificado.

1. Cierre los grifos de agua caliente y fría.
2. Desenchufe el cable de suministro eléctrico o desconecte el suministro de energía.

3. Afloje lentamente las mangueras de llenado en los grifos para aliviar la presión de agua. Use una esponja o una toalla para absorber el agua saliente.

4. Saque las mangueras de llenado de agua caliente (HOT) y fría (COLD), de la parte posterior de la lavadora. Drene el agua las mangueras en un balde.

5. Apriete con las pinzas las aletas de la abrazadera de la manguera de desagüe y deslice la abrazadera por la manguera. Desconecte la manguera de desagüe de la lavadora y drene en un balde el agua que haya en la manguera.

6. Aleje la lavadora de la pared para que pueda ser inclinada sobre su parte posterior.

7. Proteja el piso con un pedazo de cartón grande que se haya cortado del embalaje del pedestal. Ponga la lavadora sobre su parte posterior (asegúrese de que el cable de suministro eléctrico no esté debajo de la lavadora), de modo que el cartón esté debajo de todo el extremo posterior inferior de la lavadora.

Una pequeña cantidad adicional de agua va a escurrirse de la lavadora cuando se la incline hacia atrás.

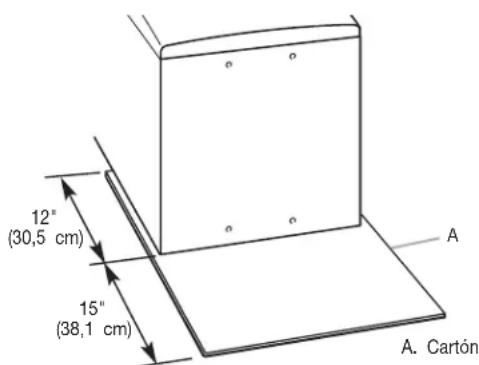

12" (30,5 cm) 15" (38,1 cm) A A. Cartón

1. Vaya a la sección "Instalación del pedestal".

Desinstalación de su secadora eléctrica

1. Desenchufe el cable de suministro de energía.

ADVERTENCIA

Peligro de Choque Eléctrico

Desconecte el suministro de energía antes de darle mantenimiento.

Vuelva a colocar todos los componentes y paneles antes de hacerlo funcionar.

No seguir estas instrucciones puede ocasionar la muerte o choque eléctrico.

1. Desconecte el cableado si la secadora tiene cableado directo.

ADVERTENCIA

Peligro de Peso Excesivo

Use dos o más personas para mover y desinstalar la secadora. No seguir esta instrucción puede ocasionar una lesión de en la espalda u otro tipo de lesiones.

1. Aleje la secadora de la pared lo suficiente para poder aflojar la abrazadera del ducto de escape. Afloje la abrazadera y quite cuidadosamente el ducto de escape de la salida de aire de la secadora.
2. Aleje la secadora de la pared para que pueda ser inclinada sobre su parte posterior.
3. Proteja el piso con un pedazo de cartón grande que se haya cortado del embalaje del pedestal. Ponga la secadora sobre su parte posterior (asegúrese de que el cable de suministro eléctrico no esté debajo de la secadora), de modo que el cartón esté debajo de todo el extremo posterior inferior de la secadora.

12" (30,5 cm) 15" (38,1 cm) A A. Cartón

1. Vaya a la sección "Instalación del pedestal".

Desinstalación de su secadora a gas

1. Desenchufe el cable de suministro eléctrico o desconecte el suministro de energía.
2. Cierre el suministro de gas.

ADVERTENCIA

Peligro de Peso Excesivo

Use dos o más personas para mover y desinstalar la secadora.

No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones.

1. Aleje la secadora de la pared lo suficiente para poder aflojar la abrazadera del ducto de escape. Afloje la abrazadera y quite cuidadosamente el ducto de escape de la salida de aire de la secadora.
2. Desconecte la línea flexible de suministro de gas de la secadora. Coloque un trozo de cinta sobre los extremos abiertos de los accesorios de conexión de la línea de gas.
3. Aleje la secadora de la pared para que pueda ser inclinada sobre su parte posterior.
4. Proteja el piso con un pedazo de cartón grande que se haya cortado del embalaje del pedestal. Ponga la secadora sobre su parte posterior (asegúrese de que el cable de suministro eléctrico no esté debajo de la secadora), de modo que el cartón esté debajo de todo el extremo posterior inferior de la secadora.

12° (30,5 cm) 15° (38,1 cm) A. A. Cartón

1. Vaya a la sección "Instalación del pedestal".

La lavadora o la secadora está aún en su empaque

ADVERTENCIA

Peligro de Peso Excesivo

Use dos o más personas para mover la lavadora o la secadora.

No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones.

1. Coloque la lavadora o la secadora aún en su empaque cerca de su posición final. Corte el empaque de la siguiente manera:

Lavadora: Corte la película plástica a lo largo de la línea de puntos para cortar alrededor de la base. No quite el empaque. No quite los pernos de transporte en este momento.

Secadora: Corte el cartón alrededor de las esquinas superiores e inferiores, a lo largo de las líneas de puntos para cortar. Coloque los cuatro lados de cartón sobre el piso. Descarte el cartón superior y los postes esquineros.

A. Lados del embalaje de cartón

IMPORTANTE: Deje la parte inferior del embalaje de cartón debajo de la secadora.

NOTA: Cuando coloque la lavadora sobre su parte posterior, mantenga la tapa inferior en el piso. No quite la película plástica, los postes esquineros ni la tapa superior. Estos artículos protegen el piso y la parte posterior de la lavadora.

Cuando ubica la secadora sobre su parte posterior, el piso y la parte posterior de la secadora están protegidos por las piezas de cartón.

INSTRUCCIONES DE INSTALACIÓN

Instalación del pedestal

Siga estas instrucciones para instalar el pedestal en una lavadora secadora.

1. Alinee los lados del pedestal para que coincidan con los lados de la lavadora o secadora. Busque dentro de la abertura del pedestal y ajuste fuertemente los cuatro tornillos de pedestal.

La bolsa de piezas contiene cuatro tornillos para lámina metálica de cabeza hexagonal #12 x 5/8", dos patas ajustables y las Instrucciones de instalación.

1. Asegúrese de que las cuatro almohadillas espaciadoras estén en su lugar en la parte superior del pedestal. Estas almohadillas han sido instaladas de fábrica para reducir la vibración entre el pedestal y la lavadora o la secadora.

A

A

A. Almohadillas espaciadoras

1. Retire las patas que hayan sido instaladas en su lavadora o secadora.

2. Instale parcialmente dos de los tornillos para lámina metálica de cabeza hexagonal N° 12 x 5/8" en los orificios inferiores. Deje un espacio de aproximadamente 3/8" (1 cm) entre la cabeza del tornillo y la parte inferior de la lavadora o secadora.

parte inferior de la lavadora parte inferior de la secadora

A

A. Tomillos inferiores en las ranuras de cerradura

1. Para la lavadora, instale las patas que vinieron con la misma y guarde las dos patas incluidas en la caja de cartón, para usarlas en el futuro sobre el pedestal de una secadora. Para la secadora, instale las patas que vinieron con el pedestal.
2. Incline la lavadora o secadora a su posición vertical. Quite y descarte el material de empaque, incluyendo la película de plástico de la lavadora, los postes esquineros y la tapa superior.

Complete la instalación

Siga las Instrucciones de instalación incluidas con su modelo para terminar la instalación o reinstalar su lavadora o secadora (es decir, mangueras, ductos de escape, etc.)

Nivele la lavadora o la secadora y el pedestal

La nivelación apropiada y el trabar las patas de su lavadora o asecadora evitan el ruido y la vibración excesivos.

1. Verifique que las cuatro contratuercas en el pedestal estén apretadas con firmeza contra la carcasa del pedestal, usando una llave de boca de 14 mm.
2. Coloque la lavadora o la secadora en su ubicación final y verifique la nivelación de la misma. La lavadora o secadora no deberá moverse del frente hacia atrás, de lado a lado ni diagonalmente cuando se la empuje sobre sus bordes superiores. Retire los pernos de transporte de la lavadora.

A. Instale los tornillos A

1. Mueva el pedestal contra la parte inferior de la lavadora o de la secadora. Deslice las ranuras de cerradura del pedestal sobre los dos tornillos inferiores que fueron parcialmente instalados.
2. Posicione el pedestal hacia la parte frontal de la lavadora o de la secadora e instale los otros dos tornillos para lámina metálica de cabeza hexagonal. No los apriete completamente.

Si la lavadora o secadora no está nivelada, muévala ligeramente hacia afuera antes de inclinarla hacia atrás. Primero apuntale la parte frontal con un bloque de madera, afloje las contratuercas y regule las patas del pedestal según sea necesario. Luego apuntale la parte posterior y regule las patas del pedestal, según sea necesario. Repita los pasos 1 a 3 hasta que la lavadora o la secadora quede nivelada.

IMPORTANTE: Se deben apretar las cuatro patas. Si no se aprietan las contratuercas contra la carcasa del pedestal, la lavadora o la secadora podría vibrar.

GARANTÍA DEL PEDESTAL COMERCIAL
