MANUAL DE USUARIO MTW7200RR MAYTAG
Lavadora de carga superior Maytag® con opciones de Extra Power (potencia extra) y Deep Fill (llenado profundo)
MTW7200RW MTW7200RF MTW7200RR MTW7205RW MTW7205RF MTW7205RR
ADVERTENCIA: A fin de reducir el riesgo de incendio, choque eléctrico o lesiones personales, lea las INSTRUCCIONES IMPORTANTES DE SEGURIDAD Y LAS INSTRUCCIONES DE INSTALACIÓN, que se encuentran en las Instrucciones de seguridad e instalación o la Guía del producto, antes de instalar y usar el electrodoméstico.
| Requisitos eléctricos | ||
| MTW7200RWMTW7200RFMTW7200RR | 5,3 pies cúbicos basados en DOE (EE. UU.) | 6,1 pies cúbicos según estándar IEC (CANADÁ) |
| MTW7205RWMTW7205RFMTW7205RR | 5,2 pies cúbicos basados en DOE (EE. UU.) | 6,0 pies cúbicos según estándar IEC (CANADÁ) |
| Amperaje mínimo del circuito | 15 A | |
| Voltaje de funcionamiento | 120 V - CA únicamente | |
| Frecuencia de funcionamiento | 60 Hz | |


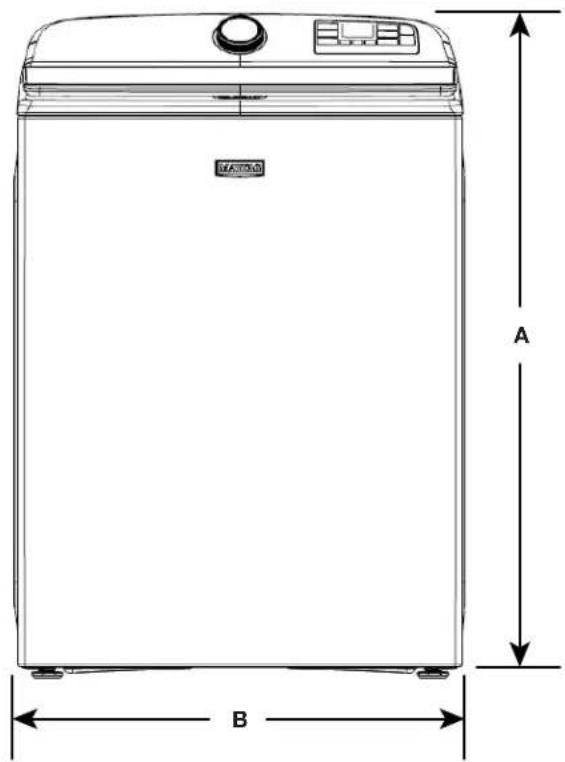

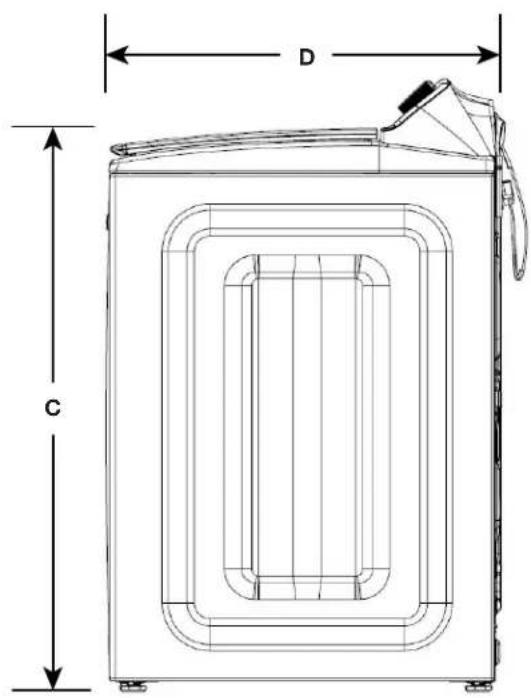

D C| Dimensiones del producto | |||||
| MTW7200RWMTW7200RFMTW7200RR | 5,3 pies cúbicos basados en DOE (EE. UU.) | 6,1 pies cúbicos según estándar IEC (CANADÁ) | |||
| MTW7205RWMTW7205RFMTW7205RR | 5,2 pies cúbicos basados en DOE (EE. UU.) | 6,0 pies cúbicos según estándar IEC (CANADÁ) | |||
| in (mín.) mm (mín.) in (máx.) mm (máx.) | |||||
| A Altura (con patas) 42 | 78 | 1089 43 | 34 | 1111 | |
| B Ancho 27 | 38 | 695 -- | |||
| C | Altura de la parte superior de la tapa (con patas) | 3938 | 1000 -- | ||
| D Profundidad 27 | 34 | 705 28 | 58 | 727 | |


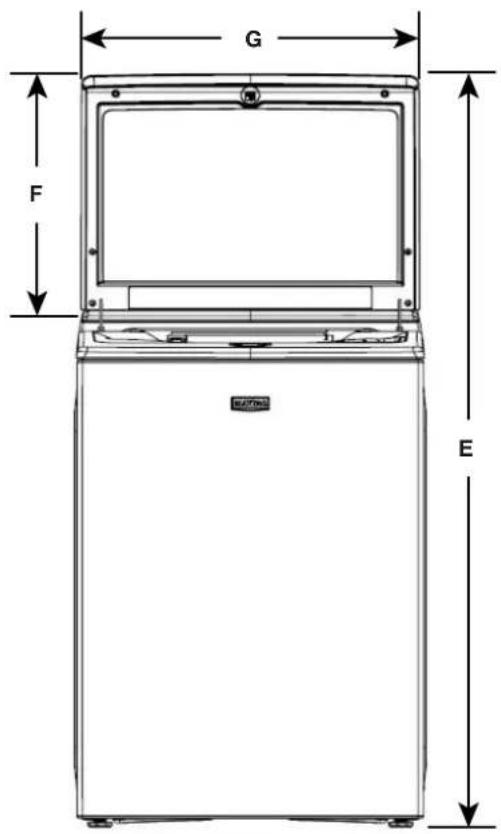

G F E
| Dimensiones del producto | |||||
| MTW7200RWMTW7200RFMTW7200RR | 5,3 pies cúbicos basados en DOE (EE. UU.) | 6,1 pies cúbicos según estándar IEC (CANADÁ) | |||
| MTW7205RWMTW7205RFMTW7205RR | 5,2 pies cúbicos basados en DOE (EE. UU.) | 6,0 pies cúbicos según estándar IEC (CANADÁ) | |||
| in (mín.) mm (mín.) in (máx.) mm (máx.) | |||||
| E Altura con la tapa abierta 58 | 58 | 1489 59 | 36 | 1508 | |
| F Altura de la tapa 18 | 58 | 473 -- | |||
| G Ancho de la tapa 26 | 14 | 667 -- | |||

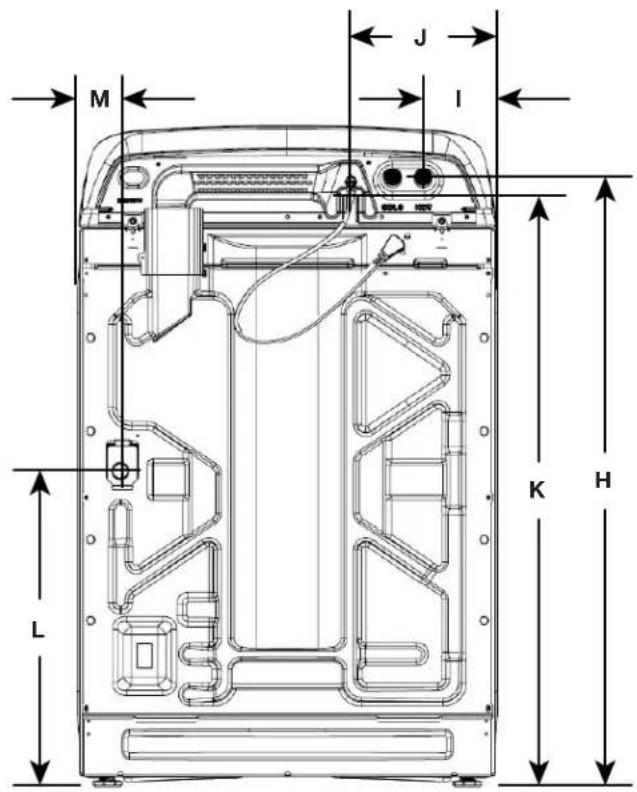

| H Altura de las válvulas de entrada de agua 39 | 12 | 1003 40 | 36 | 1026 | |
| I Valvulas de entrada de agua desde el lateral 5 | 127 -- | ||||
| J | Cable de suministro eléctrico desde el lateral | 938 | 238 -- | ||
| K | Altura del cable de suministro eléctrico | 39 | 991 | 3976 | 1013 |
| Longitud del cable de suministro eléctrico | 60 | 1524 -- | |||
| L | Altura de la salida de la manguera de desagüe | 2012 | 521 | 2136 | 543 |
| M | Salida de la manguera de desagüe desde el lateral | 278 | 73 | -- | |
| Longitud de la manguera de desagüe | 42 | 1067 -- | |||
| Diámetro de la manguera de desagüe | 1 | 25 | - | - | |

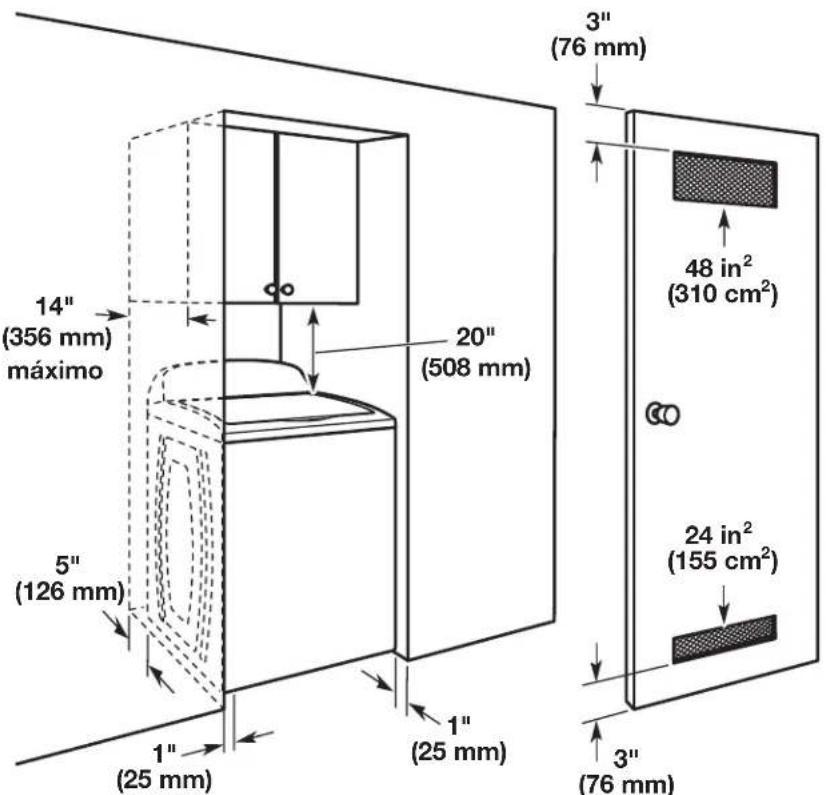

Instalación en zona empotrada o en clóset
Esta lavadora ha sido puesta a prueba para la instalación en espacios de 0" (0 mm) en los costados. Considere dejar más espacio para facilitar la instalación y el servicio técnico, así como espacio para electrodomésticos que la acompañen y espacios libres para las paredes, puertas y molduras del piso. Agregue un espacio adicional de 1" (25 mm) en todos los lados de la lavadora para reducir la transferencia de ruido. Si se instala una puerta de clóset o tipo persiana, es necesario que tenga aberturas de aire en la parte superior e inferior de la puerta.
