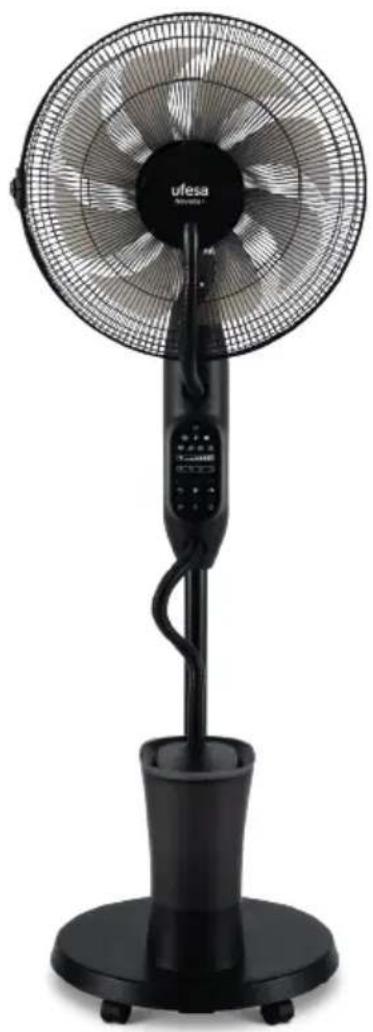

Nevada+ - Admirador UFESA - Manual de uso y guía de instrucciones gratis

Marca	Ufesa
Modelo	Nevada+
Tipo de producto	Ventilador nebulizador
Alimentación	220-240 V, 50 Hz
Potencia absorbida	31,7 W
Consumo en espera	0,40 W
Flujo de aire máximo	52,44 m³/min
Velocidad máxima del aire	2,58 m/s
Nivel de ruido	57,7 dB(A)
Consumo estacional	10,592 kWh/año
Número de velocidades	9 (3 bajas, 3 medias, 3 altas)
Modos de ventilación	Normal, Natural, Espera
Nebulización	Ultrasónica, 3 niveles (mín, medio, máx)
Temporizador	0,5 a 7,5 h en incrementos de 0,5 h
Oscilación	Sí, controlada por botón
Control remoto	Sí, con pilas AAA 1,5 V (no incluidas)
Capacidad del depósito de agua	No especificada (llenar a la vista)
Limpieza del depósito	Cada 72 horas
Altitud máxima de uso	2000 m

Preguntas frecuentes - Nevada+ UFESA

¿Cómo ensamblar el ventilador Nevada+?

Siga las imágenes II a IX del manual. Comience fijando el tubo de soporte en la base, instale la rejilla trasera, las aspas, la rejilla delantera, luego conecte el tubo de nebulización. Asegúrese de que el aparato esté desconectado durante el montaje.

¿Cómo llenar el depósito de agua?

Retire la tapa del depósito (imagen X o XI), llénelo con agua fría y limpia sin superar el nivel máximo. Vuelva a colocar la tapa y coloque el depósito sobre el generador de niebla. El aparato debe estar apagado y desconectado.

¿Cómo ajustar el temporizador?

Presione el botón del temporizador (B) cuando el ventilador esté en funcionamiento. Cada pulsación añade 0,5 horas, hasta un máximo de 7,5 horas. Los indicadores 0,5H, 1H, 2H, 4H se encienden según el tiempo restante.

¿Por qué parpadean los indicadores de nebulización?

Los tres indicadores de nebulización parpadean simultáneamente cuando el depósito de agua está vacío o falta agua. Llene el depósito para detener el parpadeo.

¿Cómo usar el control remoto?

Inserte dos pilas AAA 1,5 V en el compartimento correspondiente (imagen XII). El control remoto permite controlar todas las funciones: nebulización, temporizador, velocidad, modo, espera y oscilación.

¿Qué hacer si el aparato no se enciende?

Verifique que el cable de alimentación esté correctamente enchufado y que el tomacorriente funcione. Asegúrese de que el botón de espera (E) esté presionado. Si el problema persiste, comuníquese con un servicio técnico autorizado.

¿Cómo limpiar el ventilador?

Desconecte el aparato. Limpie el depósito de agua cada 72 horas con agua y un paño suave. Para el cuerpo, use un paño húmedo y luego seco. No use detergentes abrasivos. Las aspas no deben doblarse.

¿Puedo usar aditivos en el agua?

No, no agregue ningún producto químico, aceite o aditivo en el depósito de agua. Use solo agua clara y fría (máx. 50°C).

¿Cómo activar el modo natural?

Presione el botón de modo (D) hasta que se encienda el indicador del modo natural. El ventilador alterna las velocidades para simular una corriente de aire natural.

¿Qué hacer en caso de avería durante la garantía?

Póngase en contacto con un servicio técnico autorizado por B&B TRENDS, S.L. Conserve la factura de compra. La garantía cubre los defectos de fabricación, pero no el desgaste ni los daños debidos a un mal uso.

MANUAL DE USUARIO Nevada+ UFESA

Ventilador nebulizador

ES manual de instrucciones

LEA ATENTAMENTE LAS INSTRUCCIONES DE USO ANTES DE UTILIZAR EL PRODUCTO. GUÁRDELAS EN UN LUGAR SEGURO POR SI NECESITA CONSULTARLAS EN EL FUTURO.

DESCRIPCIÓN

CUERPO PRINCIPAL (Figura I)

1. Anilla decorativa
2. Protector delantero
3. Tuerca de bloqueo de las aspas
4. Aspas
5. Anilla de parrilla
6. Tuerca de cierre de la parrilla
7. Parrilla trasera
8. Carcasa trasera
9. Tubo de soporte
10. Depósito de agua
11. Base
12. Ruedas
13. Tubo nebulizador

PANEL DE CONTROL (Imagen XIII)

1. Receptor de señal del mando a distancia
2. Luz del modo normal
3. Luz del modo reposo
4. Luz del modo natural
5. Luz del temporizador (0,5/1h/2h/4h)
6. Luz de velocidad: lenta (1,2,3), media (4,5,6), rápida (7,8,9)
7. Luz de oscilación
8. Luz de niebla máxima
9. Luz de niebla media
10. Luz de niebla mínimo

A. Botón de niebla
B. Botón de temporizador
C. Botón de velocidad del aire
D. Botón modo
E. Botón de espera
F. Botón de oscilación

INSTRUCCIONES DE SEGURIDAD

Este aparato puede ser utilizado por niños mayores de 8 años, personas con discapacidad física, sensorial o mental y personas sin experiencia, siempre y cuando estén correctamente supervisadas e instruidas sobre su uso seguro y sean conscientes de los riesgos que conlleva. Los niños no deben jugar con el aparato ni realizar su limpieza o mantenimiento sin supervisión. Si el cable de alimentación está dañado, su agente de asistencia técnica u otras personas con una cualificación equivalente deberán sustituirlo para evitar riesgos. Desconecte el aparato antes de montarlo, desmontarlo, limpiarlo o durante el llenado de agua. Para el llenado, la limpieza y la descalcificación del aparato, siga las instrucciones descritas más adelante. No tape u obstruya el aparato durante su uso. Vacíe el depósito y rellénelo cada 72 horas. Antes de rellenarlo, límpielo con agua del grifo o con productos de limpieza si es necesario. Elimine cualquier calcificación, depósito o película que se haya formado en los laterales del depósito o en las superficies interiores. Y seque todas las superficies. Asegúrese de que el ventilador está desenchufado de la red eléctrica antes de retirar la protección. Las instrucciones incluyen detalles sobre el llenado, la limpieza y la descalcificación. Este dispositivo está diseñado para su uso a una altitud máxima de hasta 2000 m sobre el nivel del mar.

INFORMACIÓN IMPORTANTE

Este aparato está destinado exclusivamente al uso doméstico para la ventilación de habitaciones; no lo utilice para otros fines. Cualquier otro uso se considerará inadecuado y peligroso. El fabricante no se responsabiliza de los daños que resulten de un uso inadecuado, incorrecto e irresponsable, ni de las reparaciones realizadas por técnicos no cualificados. No introduzca los dedos ni cualquier otro objeto en la rejilla protectora del ventilador. Mantenga el aparato fuera del alcance de los niños. No utilice el aparato si no funciona correctamente o parece estar dañado; si tiene dudas, llévelo a un servicio técnico profesional y cualificado. No mueva el aparato mientras esté funcionando. Cuando no lo utilice, desenchúfelo de la corriente. No toque el aparato con las manos o los pies húmedos. No arrastre el aparato tirando del cable. No tire del cable ni del aparato para desenchufarlo de la corriente. Para limpiar el ventilador, siga las instrucciones del manual en la sección dedicada a la limpieza y el mantenimiento. Es necesario sustituir el agua cada 3-4 días aunque no se haya utilizado. Si el aparato no se ha utilizado durante un largo periodo de tiempo, retire el agua del humidificador.

B&B TRENDS, S.L. no se responsabiliza de cualquier daño o perjuicio que pudieran sufrir personas, animales u objetos como resultado de la inobservancia de los avisos anteriores.

CÓMO EMPEZAR

Antes de usar el ventilador de niebla por primera vez:

• Desembale el ventilador de niebla y retire todo el material de embalaje.
• Véase la imagen I. Compruebe si falta alguna pieza. El ventilador de niebla solo puede montarse cuando las piezas están completas.
• Utilice un paño suave para eliminar cualquier polvo que pueda acumularse sobre la superficie durante el embalaje y el transporte.
• Coloque el aparato sobre una superficie plana y estable.

INSTRUCCIONES DE MONTAJE

1. Véase la imagen II. Desenrosque el tornillo del tubo de hierro corto y, a continuación, pase el cable por el tubo de hierro largo. A continuación, coloque el tubo de hierro largo sobre el tubo de hierro corto. Alinee el orificio de atornillado del tubo de hierro con la base y atornille los tornillos.
2. Véase la imagen III. Instale primero el plato de pesas en la base y atorníllelo con los tornillos M5x25. Cubra la varilla metálica de las 5 ruedas con los 5 manguitos de plástico negro e introdúzcalos en los orificios situados bajo la base.
3. Véase la imagen V. Afloje el tornillo de fijación del cuerpo del ventilador y, a continuación, enchufe el terminal del cuerpo del ventilador y el cable del terminal en el tubo de hierro. Apriete el tornillo.
4. Véase la imagen VI. Instale la parrilla trasera, la tuerca de plástico, las aspas y el rotor de las aspas en el eje del motor y fíjelos en su sitio.
5. Véase la imagen VII, VIII y IX. Instale la parrilla frontal y el marco de red, y fíjelos con el tornillo del marco de red. Inserte la manguera flexible superior en el respiradero de

niebla que se encuentra en la parte delantera de la parrilla del ventilador (asegúrese de que la manguera no esté doblada).

MONTAJE DEL DEPÓSITO DE AGUA

1. Véase la imagen IV. Coloque el depósito de agua en el generador de niebla, asegurándose de que quede bien asentado en el hueco.
2. Coloque la tapa en la parte superior del depósito de agua.
3. Inserte la manguera flexible inferior del cuerpo del ventilador en la tapa del depósito de agua (asegúrese de que la manguera no esté doblada).

LLENADO DEL DEPÓSITO DE AGUA

1. Véase la imagen X e XI. Quite la tapa del depósito de agua.
2. Llene el depósito con agua fría y limpia, asegurándose de no llenarlo en exceso.
3. Véase la imagen IV. Coloque la tapa en el depósito y vuelva a colocar el depósito en el generador de niebla.

¡ATENCIÓN!

• Asegúrese de que el producto esté desenchufado de la red eléctrica antes de llenar o rellenar el depósito de agua.
• No utilice otro líquido que no sea agua en el depósito de agua. No añada productos químicos, aceites ni otros aditivos.
• El agua no debe superar los 50°C.

Cuando está conectado a la fuente de alimentación, el ventilador está en modo de espera. Se puede controlar con los botones de control o con el mando a distancia.

INSTRUCCIONES DE USO

A: BOTÓN DE NIEBLA

1. Pulse el botón "Niebla" para activar o desactivar la niebla ultrasónica. Ajuste el volumen de vaporización (Máx-Medio-Mín) pulsando varias veces el botón "Niebla".
2. Cuando se selecciona la función de nebulización, se enciende el indicador luminoso de volumen de nebulización correspondiente.
3. Si el depósito de agua está vacío (o le falta agua), las 3 luces indicadoras de nebulización parpadearán continuamente al mismo tiempo.
4. La función de nebulización y la función de ventilador pueden seleccionarse de forma independiente o conjunta.

B: BOTÓN DEL TEMPORIZADOR

Pulse el botón "Temporizador" cuando el ventilador esté encendido. El indicador mostrará el tiempo restante hasta que el ventilador se apague. Puede seleccionar la duración del funcionamiento del ventilador entre 0,5 y 7,5 horas en incrementos de 0,5 horas. Pulse repetidamente el botón TEMPORIZADOR, y la suma de los valores de las luces es el tiempo restante hasta el apagado.

$$ 0 5. H \quad 1 H \quad 2 H \quad 4 H = 7. 5 H $$

C: BOTÓN DE VELOCIDAD DEL AIRE

1. Pulse el botón "ESPERA" para encender el ventilador.
2. Ajuste la velocidad del ventilador entre 9 opciones [(1,2,3) Velocidad lenta, (4,5,6) Velocidad media, (7,8,9) Velocidad rápida] pulsando varias veces el botón "VELOCIDAD DEL AIRE". La luz LED mostrará según corresponda la velocidad lenta, media y rápida.

D: BOTÓN MODO

1. El modo de aire puede ajustarse pulsando el botón "MODO".
2. Normal: el ventilador funcionará en modo Rápido, Medio o Lento, según se haya ajustado.
3. Natural: El ventilador funcionará a las velocidades Lenta, Media y Rápida en diferentes patrones para proporcionar un flujo de viento que imita el flujo de aire natural.
4. Reposo: el modo de reposo puede funcionar a las velocidades Lenta, Media y Rápida. En el modo de reposo, la velocidad del aire disminuirá en patrones establecidos antes de funcionar a baja velocidad.

E: BOTÓN DE ESPERA

Pulse el botón "ESPERA" para encender el ventilador.

Cada 72 horas, las luces del panel de control parpadean para indicar que es necesario limpiar el depósito de agua.

F: BOTÓN DE OSCILACIÓN

Al pulsar el botón "Oscilación", el cabezal del ventilador de niebla se moverá continuamente de un lado a otro. Si vuelve a pulsar el botón, se detendrá la oscilación del ventilador de niebla.

G: MANDO A DISTANCIA

Las funciones anteriores pueden controlarse con el mando a distancia pulsando los botones de función correspondientes. Véase la imagen XII. Para utilizar el mando a distancia, inserte dos pilas AAA de 1,5 V en el alojamiento para pilas del mando.

LIMPIEZA Y MANTENIMIENTO

1. Antes de la limpieza, desenchufe siempre el ventilador.
2. Cambie el agua y limpie el depósito de agua cada 72 horas para evitar la formación de incrustaciones, algas o bacterias.
3. Si no tiene planeado utilizar el ventilador durante un período de tiempo extendido, vacíe el depósito de agua y seque la unidad de agua con un trapo de microfibra.
4. Véase la imagen XIV. Extraiga el tapón de goma (1) de la salida de drenaje (2) para vaciar el agua de la base del humidificador.
5. Si el ventilador va a estar almacenado durante un largo período de tiempo (durante el invierno, etc.), manténgalo seguro y alejado del polvo o de cualquier daño.
6. Para evitar dañar las piezas de plástico y los indicadores, no utilice productos de limpieza ni productos químicos que sean abrasivos.
7. El ventilador no debe ser abierto por personas no autorizadas.

PRECAUCIÓN: Desenchufe el ventilador de la corriente antes de limpiarlo. Después del mantenimiento, cualquier dispositivo de seguridad (incluidas parrillas y aspas) debe volver a instalarse o montarse como se instaló anteriormente. Utilice un paño suave y húmedo y, a continuación, pase un paño seco. No utilice detergentes nocivos. No doble las aspas.

ELIMINACIÓN DEL PRODUCTO

Este producto cumple con la Directiva Europea 2012/19/UE sobre dispositivos eléctricos y electrónicos, conocida como RAEE (Residuos de equipos eléctricos y electrónicos), que establece el marco legal aplicable en la Unión Europea con respecto a la eliminación y el reciclaje de dispositivos eléctricos y electrónicos. No tire este producto a la basura. Llévelo al centro de tratamiento de residuos eléctricos y electrónicos más cercano.

El producto puede necesitar pilas. Retírelas antes de desechar el producto y deposítelas en los contenedores especiales apropiados para este propósito.

DESCRIPCIÓN DE LOS SÍMBOLOS

Limpiar el depósito de agua cada 72 horas

Descripción Símbolo Valor Unidad
Velocidad máxima de flujo del ventilador	F 52.44 m3/min
Entrada de energía del ventilador	P 31.7 W
Valor del servicio SV 1.65 (m3/min)/W
Consumo de energía en modo suspensión	PSB 0.40 W
Nivel de potencia sonora del ventilador	LWA 57.7 dB(A)
Máxima velocidad del aire C	2.58 metros/s
Consumo estacional de electricidad	Q 10.592 kWh/a
Norma de medición del valor de servicio		IEC 60879:2019 - Ventiladores y reguladores de confort para uso doméstico y análogo - Métodos de medida del rendimiento

PORTUGUÊS

GOSTARÍAMOS DE AGRADECER POR ESCOLHER A UFESA. ESPERAMOS QUE O DESEMPENHO DO PRODUTO VÁ AO ENCONTRO DAS SUAS EXPETATIVAS.

AVISO

LEIA COM ATENÇÃO AS INSTRUÇÕES DE UTILIZAÇÃO ANTES DE USAR O PRODUTO. GUAR-DE-AS NUM LOCAL SEGURO PARA CONSULTA POSTERIOR.

DESCRIÇÃO

ESTRUTURA PRINCIPAL (Figura I)

ELIMINACIÓN DEL PRODUCTO

Premeu el botó "EN ESPERA" per encendre o apagar el ventilador.

B&B TRENDS, S.L. garantiza la conformidad de este producto, para el uso al que está destinado, durante el periodo marcado por la legislación vigente en el país de venta del mismo. En caso de rotura durante el periodo de garantía, el usuario tendrá derecho a la reparación o sustitución del producto sin coste alguno si el anterior no está disponible, a menos que sea imposible o desproporcionado realizar una de estas opciones. En este caso, puede optar por una reducción en el precio o la anulación de la venta, caso que deberá negociar directamente con el vendedor. Esto también cubre la sustitución de piezas de recambio, siempre que el producto se haya utilizado de acuerdo con las recomendaciones de este manual en ambos casos y no haya sido falsificado por terceros no autorizados por B&B TRENDS, S.L. La garantía no cubre ninguna parte sujeta a desgaste y fricción. Esta garantía no afecta a sus derechos como consumidor de acuerdo con las disposiciones de la Directiva 1999/44/CE para estados miembros de la Unión Europea.

USO DE LA GARANTÍA

Los clientes deben contactar con el servicio técnico autorizado de B&B TRENDS, S.L. para la reparación del producto. Toda falsificación del producto por parte de cualquier persona no autorizada por B&B TRENDS, S.L. o el mal uso del mismo anulará los derechos de garantía. Debe guardar la factura de compra, recibo o comprobante de entrega para poder ejercer los derechos de garantía. Para servicio técnico y atención al cliente fuera de territorio español, envíe su solicitud al punto de venta donde adquirió el aparato.
