MANUAL DE USUARIO ZV850SPSS Monogram

Campana de ventilación en isla

Instrucciones de instalación

La sección en español empieza en la página 43

Lea estas instrucciones por completo y con detenimiento.

• IMPORTANTE – Guarde estas instrucciones para el uso de inspectores locales.
• IMPORTANTE – Cumpla con todos los códigos y ordenanzas vigentes.
• Nota al instalador — Asegúrese de dejar estas instrucciones con el Consumidor.
• Nota al consumidor — Mantenga estas instrucciones con el Manual del Propietario para referencia futura.
• Nivel de capacidad — La instalación de este aparato requiere capacidades mecánicas y eléctricas básicas.
• Tiempo de finalización — de 1 a 3 horas.
• El instalador tiene la responsabilidad de efectuar una instalación adecuada. La garantía no cubre las fallas del producto debido a una instalación incorrecta.

Para servicio técnico local Monogram en su área, llame al 1.800.444.1845.

Para servicio técnico Monogram en Canadá, llame al 1.800.561.3344.

Para piezas y accesorios Monogram, llame al 1.800.626.2002.

▲PRECAUCIÓN:

Debido al peso y tamaño de estas campanas de ventilación y para reducir el riesgo de lesiones personales o daños al producto. SE NECESITAN DOS PERSONAS PARA REALIZAR UNA INSTALACIÓN CORRECTA.

ADVERTENCIA:

Para reducir el riesgo de incendio o descarga eléctrica, no utilice esta campana para estufa con ningún dispositivo de control de velocidad externo de estado sólido. Cualquier clase de modificación del cableado original de fábrica podría provocar daños a la unidad y/o crear un peligro de seguridad eléctrico.

PARA REDUCIR EL RIESGO DE INCENDIO, SÓLO UTILICE CONDUCTOS DE METAL.

ADVERTENCIA: PARA REDUCIR EL RIESGO DE INCENDIO, DESCARGA ELÉCTRICA O LESIONES A PERSONAS, CUMPLA CON LOS SIGUIENTES PUNTOS:

A. Utilice esta unidad sólo de la manera concebida por el fabricante. Si tiene alguna pregunta, comuníquese con el fabricante.

B. Antes de realizar reparaciones o limpiar la unidad, desconecte la energía del panel de servicio y bloquee los medios de desconexión para evitar el accionamiento de la energía de manera accidental. Cuando los medios de desconexión de servicio no pueden bloquearse, coloque sobre el panel de servicio un dispositivo de advertencia bien visible, como una etiqueta.

APRECAUCIÓN: SÓLO PARA USO DE VENTILACIÓN GENERAL. NO LO UTILICE PARA VENTILAR MATERIALES PELIGROSOS NI MATERIALES O VAPORES EXPLOSIVOS.

ADVERTENCIA: PARA REDUCIR EL RIESGO DE INCENDIO, DESCARGA ELÉCTRICA O LESIONES A PERSONAS, CUMPLA CON LOS SIGUIENTES PUNTOS:

• El trabajo de instalación y el cableado eléctrico deben realizarlo personas calificadas en cumplimiento con todos los códigos y normas aplicables, incluyendo construcción con clasificación para incendios.

• Se necesita suficiente aire para una combustión y escape de gases adecuados a través de la ventilación (chimenea) de equipamiento de combustión de combustible para evitar la contracorriente. Siga las pautas y normas de seguridad de fabricante del equipamiento de calefacción, tales como las publicadas por la Asociación Nacional de Protección contra Incendios (NFPA), la Sociedad Estadounidense de Ingenieros en Calefacción, Refrigeración y Aire Acondicionado (ASHRAE) y las autoridades de códigos locales. Cuando corresponda, instale un sistema de reposición (reemplazo) de aire de acuerdo con los requisitos del código local de construcción. Para acceder a soluciones de aire disponibles, visite GEAppliances.com.

• Cuando realice cortes o perforaciones dentro de paredes o cielorrasos, no dañe el cableado eléctrico ni otros servicios públicos ocultos.

• Los sistemas de conductos siempre deben contar con una salida al exterior.
• Los códigos locales pueden variar. La instalación de conexiones eléctricas y a tierra debe cumplir con los códigos aplicables. Si no existieran códigos locales, la ventilación deberá instalarse en cumplimiento con el Código Eléctrico Nacional ANSI/NFPA 70-1990 o la última edición.

APRECAUCIÓN: Para reducir el riesgo de incendio o para que el aire se ventile de manera adecuada, asegúrese de que el aire salga al exterior; no ventile aire de escape en espacios dentro de paredes o cielorrasos o dentro de áticos, huecos sanitarios o garajes.

CONTENIDOS

Información de diseño

Modelos disponibles 44

Dimensiones del producto 44

Planificación previa

Planificación de los conductos 45

Armazones de cielorraso para un soporte adecuado .....45

Preparación para la instalación

Accesorios de los conductos 46

Suministro de energía 47

Herramientas y materiales requeridos 47

Quite el envoltorio 48

Controle las piezas de instalación 48

Establezca la altura de instalación ....49

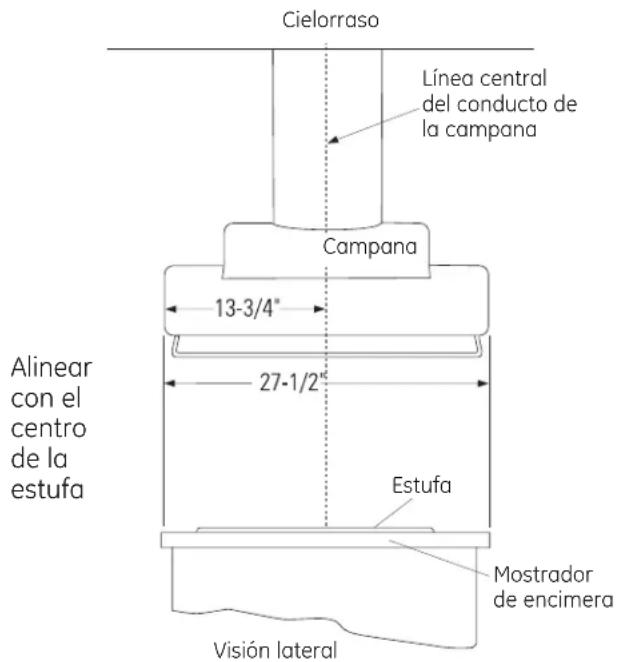

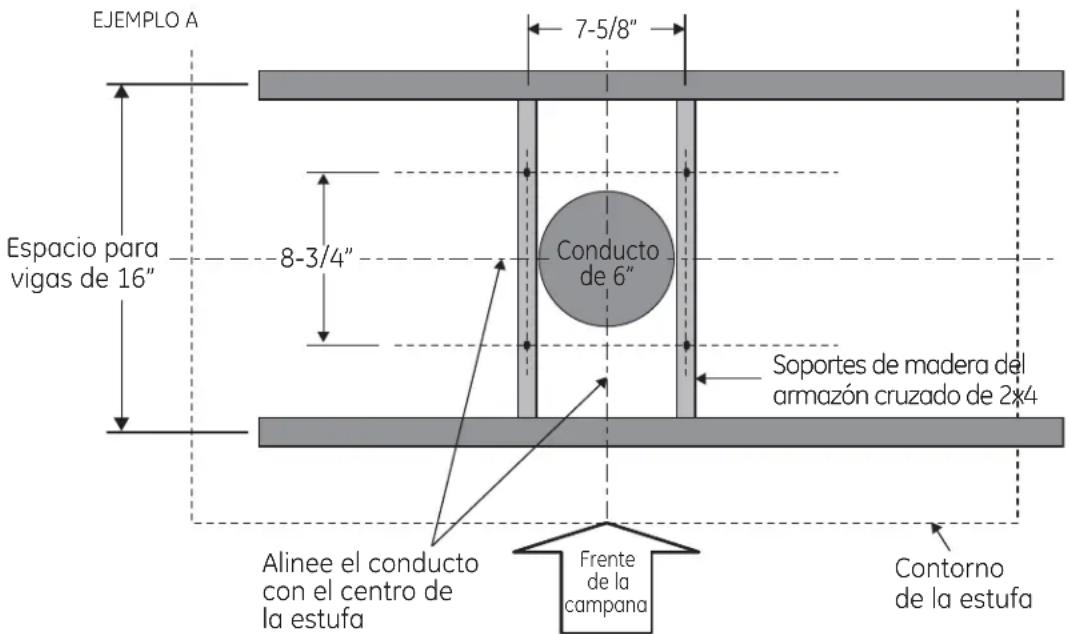

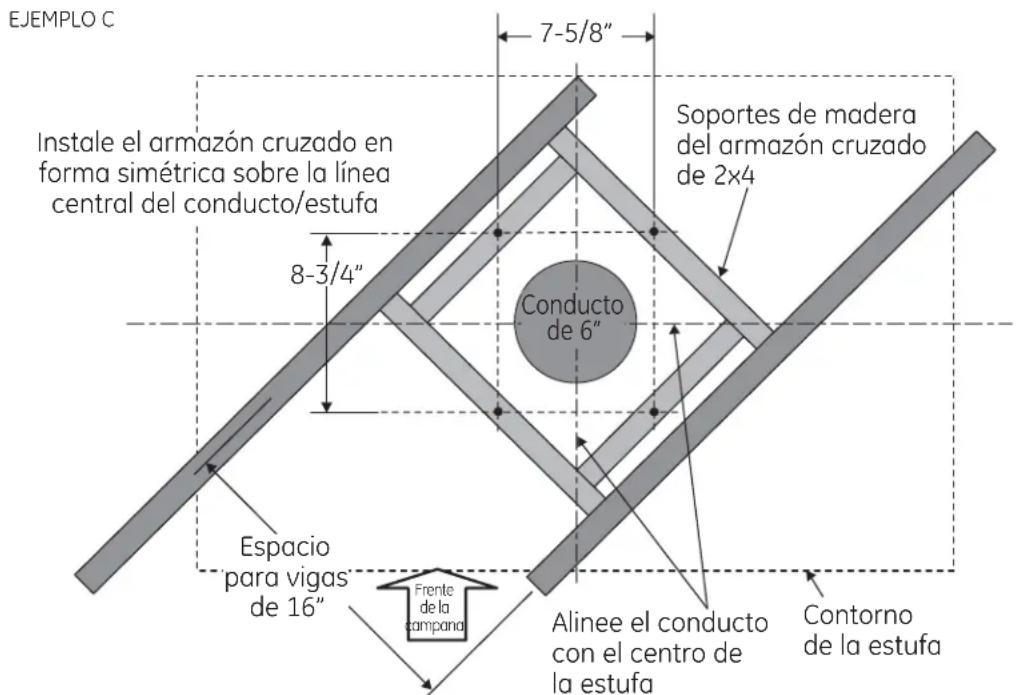

Instale la estructura del soporte de cielorraso .....50-52

Instrucciones de instalación

Instalación—Ventilación hacia el exterior .....53-57

Paso 1, Instale la plantilla ....53

Paso 2, Instale el armazón de soporte superior .....53

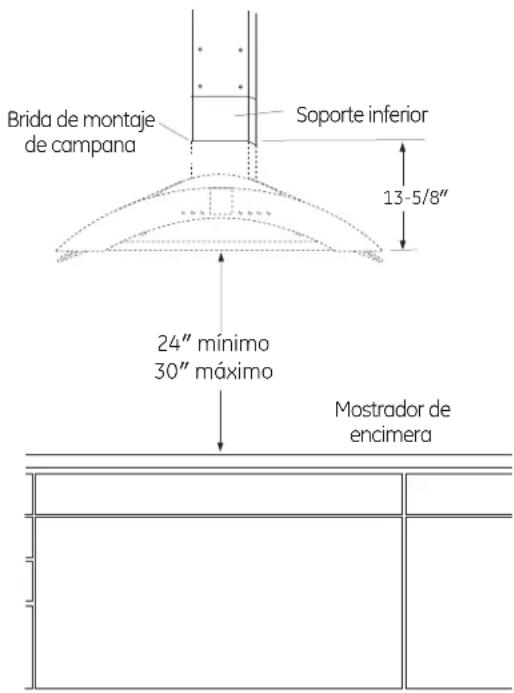

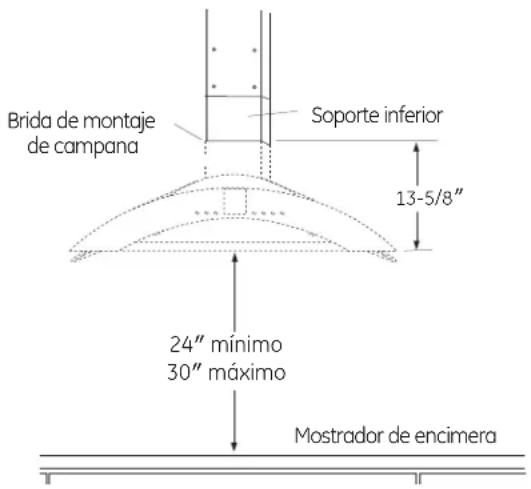

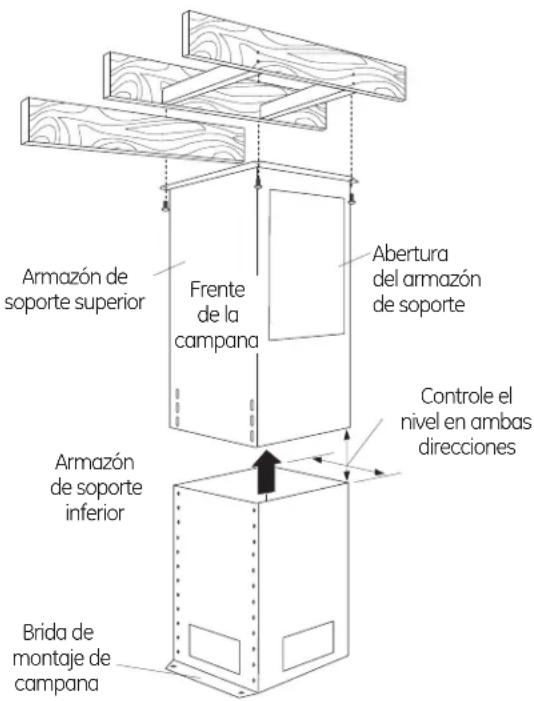

Paso 3, Instale el armazón de soporte inferior .....53

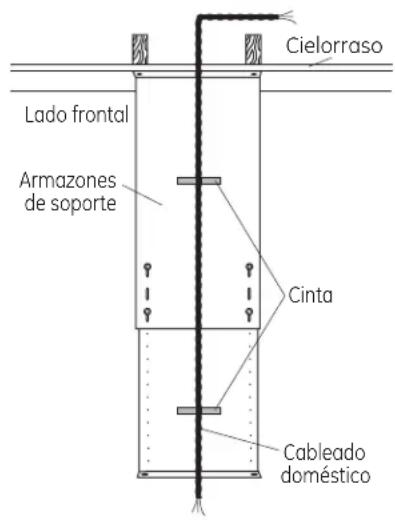

Paso 4, Fije el cableado ....54

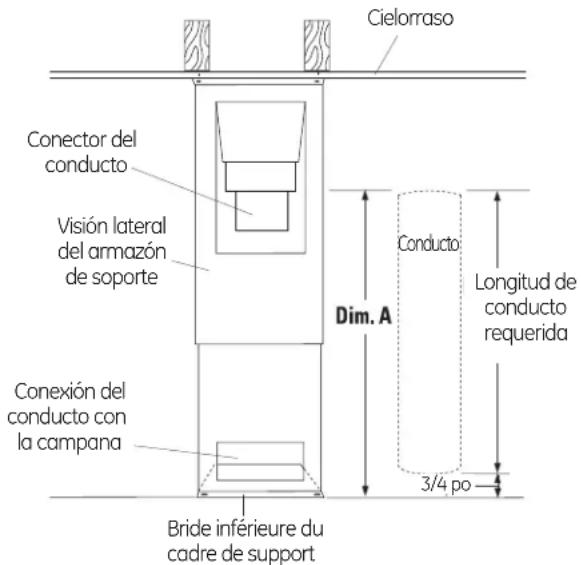

Paso 5, Mida e instale los conductos .....54

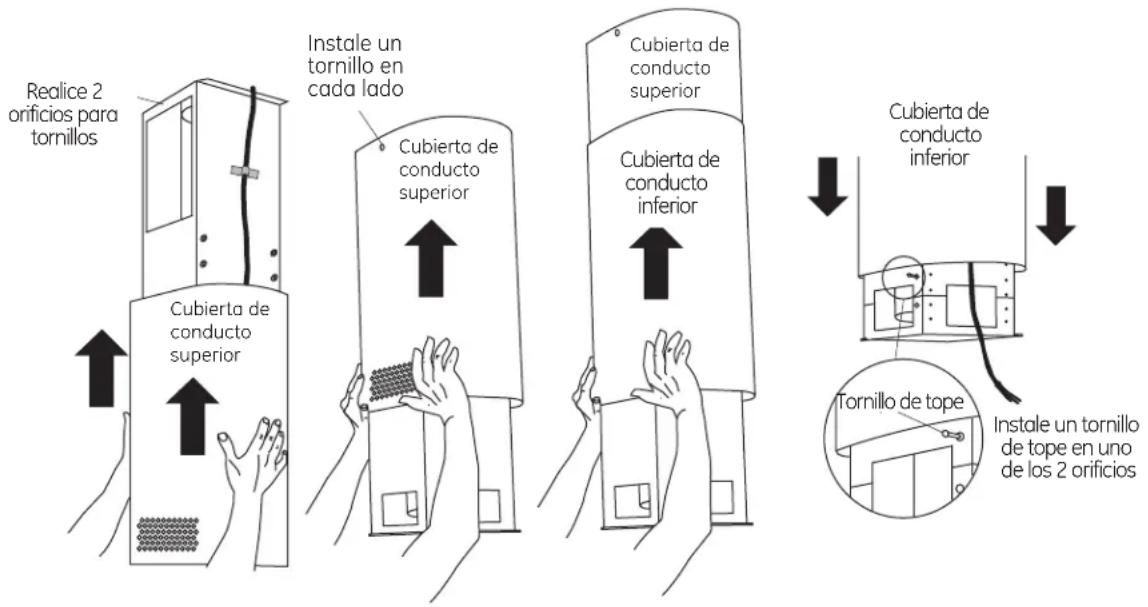

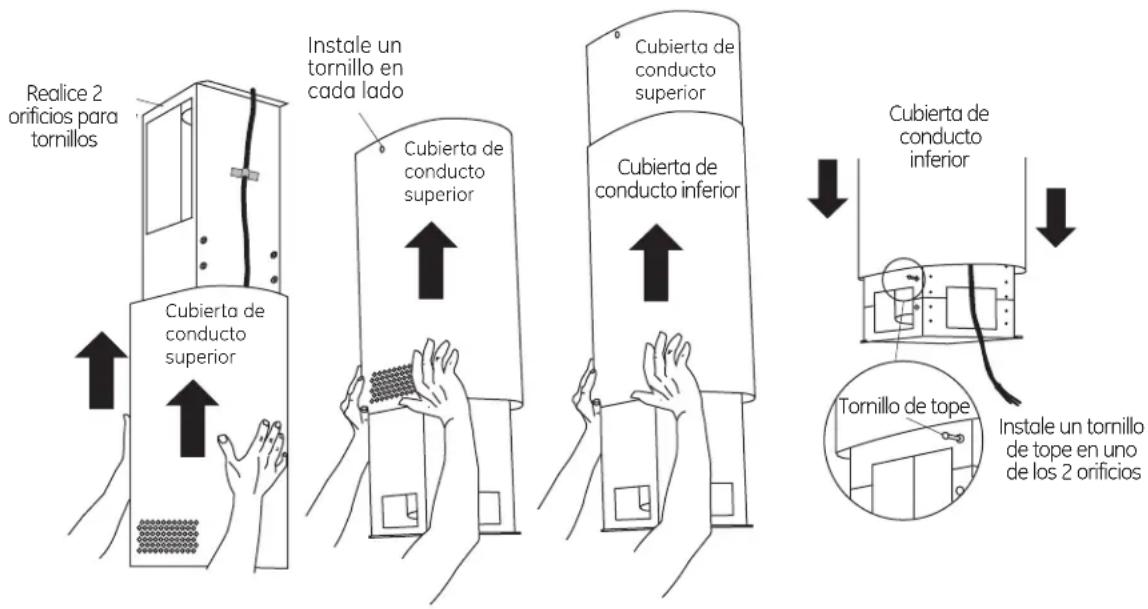

Paso 6, Instale las cubiertas de conducto decorativas .....55

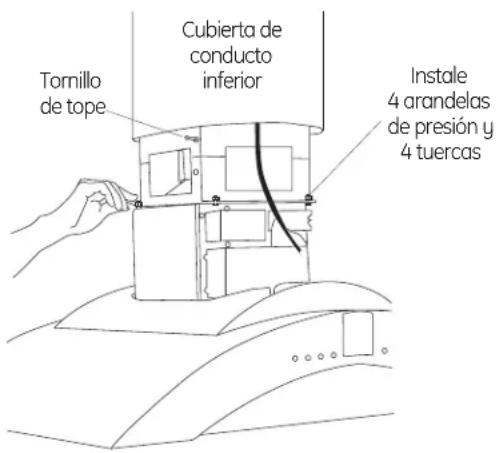

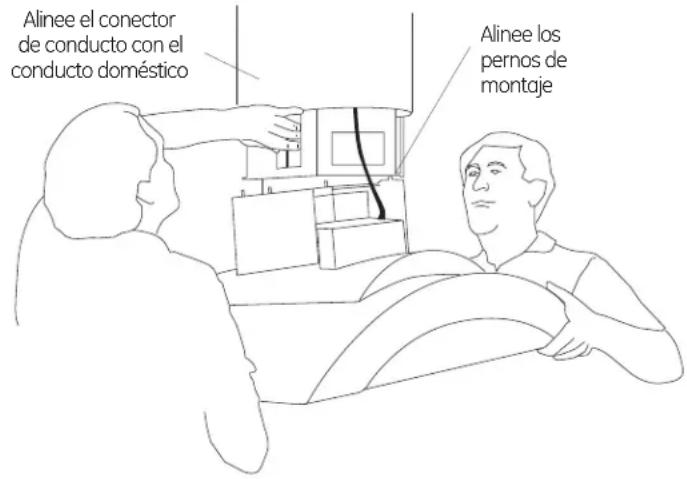

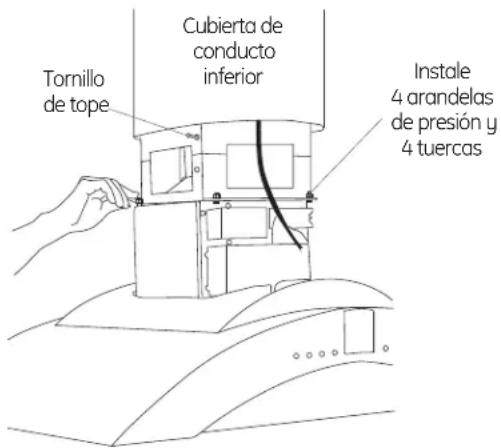

Paso 7, Instale la campana .....56

Paso 8, Conecte los elementos eléctricos .....56

Paso 9, Deslice la cubierta de conducto hacia

abajo e instale las barras laterales para utensilios .....56

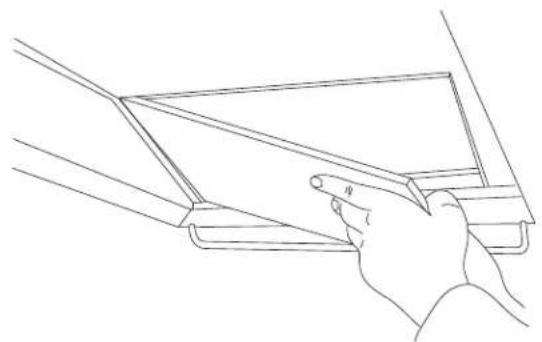

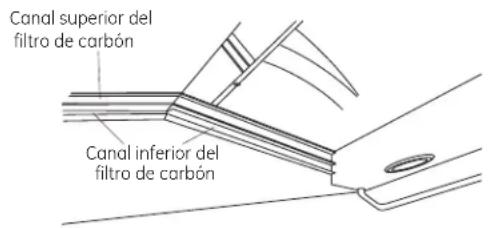

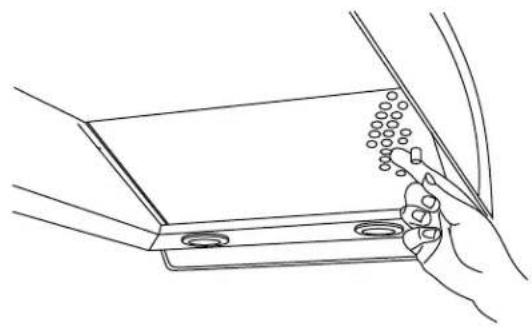

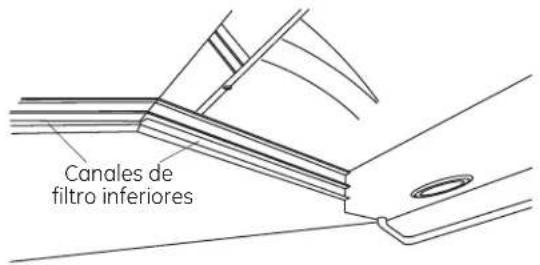

Paso 10, Instale los filtros .....57

Paso 11, Finalice la instalación .....57

Instrucciones de instalación

Instalación—Recirculación....58–62

Paso 1, Instale la plantilla ....58

Paso 2, Instale el armazón de soporte superior .....58

Paso 3, Instale el armazón de soporte inferior .....59

Paso 4, Fije el cableado ....59

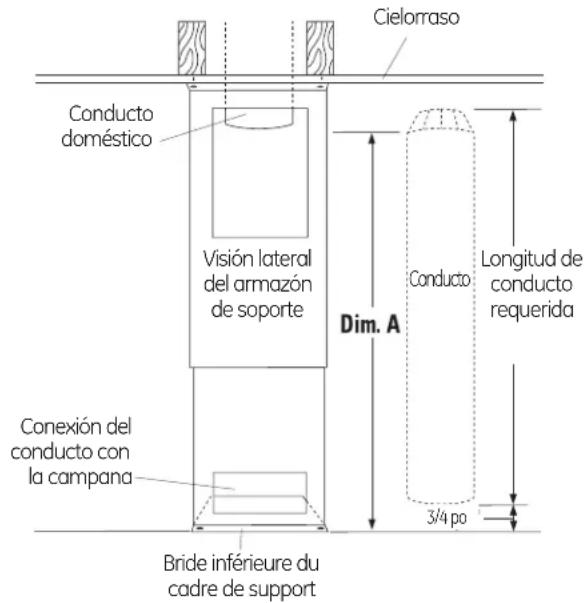

Paso 5, Mida e instale los conductos ....59

Paso 6, Instale las cubiertas de conducto decorativas .....60

Paso 7, Instale la campana ....61

Paso 8, Conecte los elementos eléctricos .....61

Paso 9, Deslice la cubierta de conducto hacia

abajo e instale las barras laterales para utensilios .....61

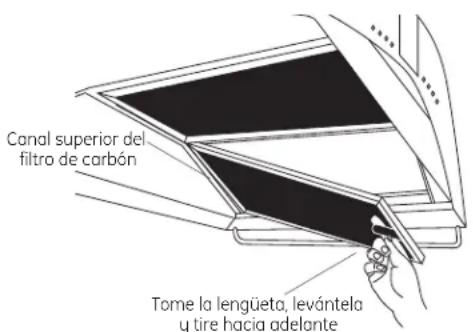

Paso 10, Instale los filtros ....62

Paso 11, Finalice la instalación ....62

MODELOS DISPONIBLES

Modelo ZV850

Modelo ZV855

Estas campanas pueden instalarse con ventilación hacia el exterior, o pueden instalarse para realizar una operación de recirculación. Todas las piezas necesarias para la operación de recirculación se incluyen con la campana. No se requieren kits adicionales.

• Estas campanas de ventilación pueden instalarse sobre cualquier estufa eléctrica o a gas Monogram de 30" o 36", con excepción de las estufas o cocinas Monogram Professional mayores a 30".
• Las cubiertas del conducto reversibles pueden utilizarse para la operación de recirculación.
• Las cubiertas del conducto plegables ocultan los conductos que van desde la parte superior de la campana hasta el cielorraso.
• La cubierta de conducto provista puede alcanzar alturas de cielorraso de más de 8 pies. Ver la tabla de la página 49.

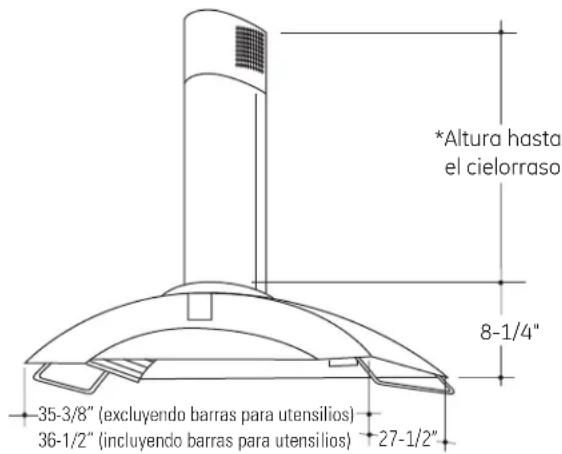

DIMENSIONES Y MARJENS DEL PRODUCTO

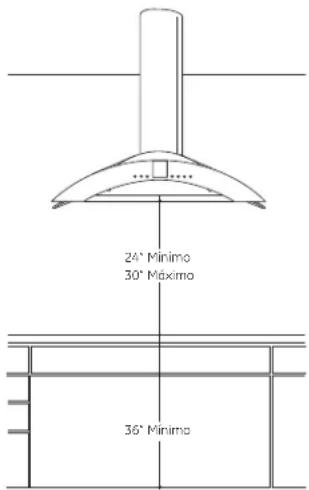

La campana de ventilación debe instalarse a un mín. de 24" y un máx. de 30" sobre la superficie de cocción.

NOTA: La altura de instalación debe medirse desde la superficie de cocción hasta la parte más baja de la campana.

24° Minimo 30° Máximo 36° Minimo

*Altura hasta el cielorraso 8-1/4" 35-3/8" (excluyendo barras para utensilios) 36-1/2" (incluyendo barras para utensilios) 27-1/2"

ZX8510SPSS Accesorio de cubierta de conducto

Este accesorio se encuentra disponible para instalaciones con cielorrasos desde una altura de 8' 7" hasta más de 10 pies. Ver la tabla de la página 49.

El accesorio de cubierta del conducto debe encontrarse en el sitio con la campana en el momento de la instalación.

PLANIFICACIÓN DE LOS CONDUCTOS

• Esta campana está diseñada para ventilarse en forma vertical a través del cielorraso. Utilice codos suministrados en forma local para ventilación horizontal a través de la pared trasera.
• Determine la ubicación exacta de la campana de ventilación.
• Planifique el recorrido de la salida de ventilación hacia el exterior.
• Utilice el recorrido de conductos más corto y más recto posible. Para un desempeño satisfactorio, el recorrido de los conductos no debe superar una longitud equivalente a los 100' para ninguna configuración de conductos.
• Consulte la tabla "Accesorios de conductos" para calcular la longitud máxima permisible para recorridos de conductos hacia el exterior.
• Sólo use conductos de metal rígidos.

Vigas del cielorraso Conducto de 6" 2x4

A través del cielorraso

Codo de conducto redondo de 6" Plano Vertical

Ventilación entre vigas del cielorraso

• Esta campana de ventilación debe utilizar un conducto redondo de 6". El conducto de 6" puede conectarse a otros de 3-1/4" x 10" o 3-1/4" x 12".
• Instale el conducto doméstico para que corra en forma horizontal entre las vigas del cielorraso o en forma recta a través del techo.

• Instale una cubierta de pared o casquete de techo con un regulador de tiro en la abertura exterior. Solicite por adelantado la cubierta de pared o el casquete de techo y cualquier transición o longitud de conducto necesarios.

• Cuando corresponda, instale un sistema de reposición (reemplazo) de aire de acuerdo con los requisitos del código local de construcción. Para acceder a soluciones de aire disponibles, visite GEAppliances.com.

ADVERTENCIA: PARA REDUCIR EL RIESGO DE INCENDIO, SÓLO UTILICE CONDUCTOS DE METAL RÍGIDOS.

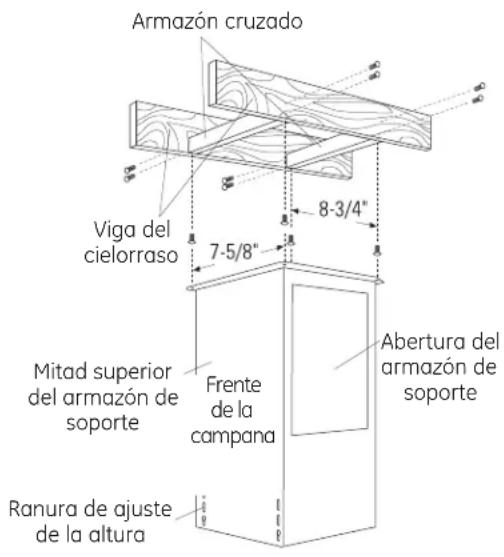

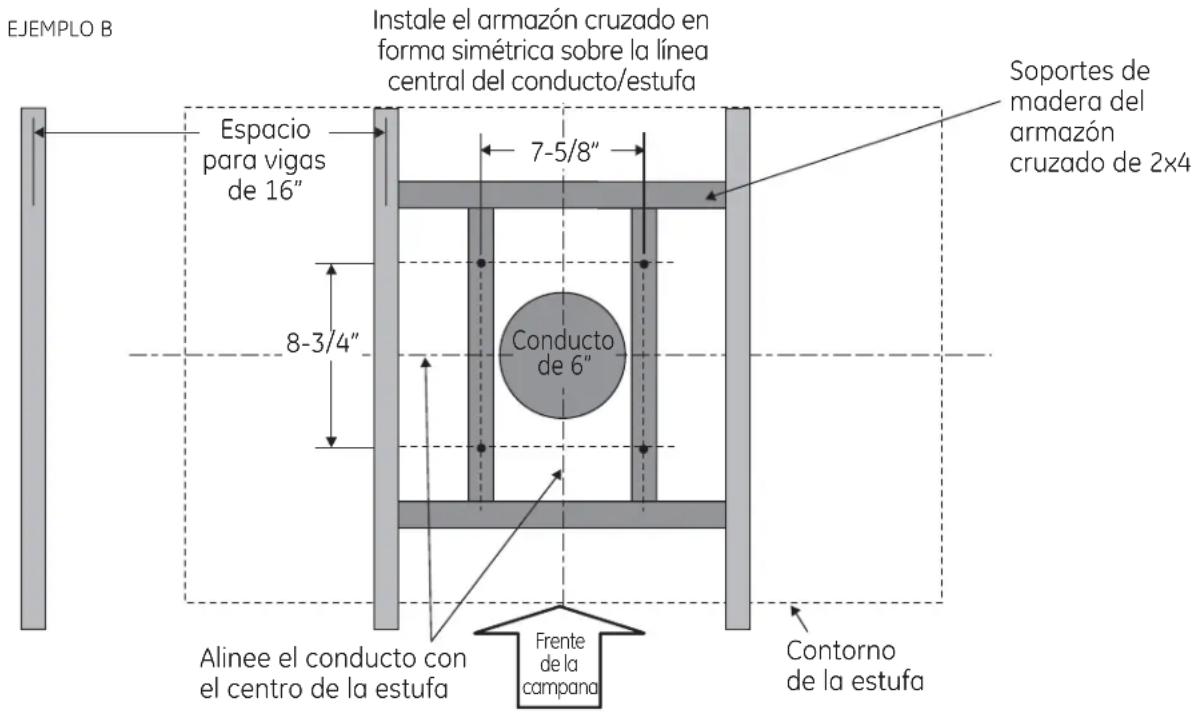

ARMAZÓN DE CIELORRASO PARA UN SOPORTE ADECUADO

• Estas campanas de ventilación son muy pesadas. Debe contarse con un soporte estructural adecuado. La estructura del cielorraso debe poder soportar el peso de la campana y las cargas de contacto involuntarias ejercidas por el usuario (aproximadamente 200 libras). El armazón de soporte de la campana tendrá el soporte de un armazón cruzado de 2 × 4 mínimo.
• La instalación será más fácil si la campana de ventilación se instala antes de la estufa o si el mostrador de encimera ya se encuentra instalado.

Accesorio de cubierta de conducto

Su instalación puede necesitar un accesorio de cubierta de conductos, dependiendo de la altura del cielorraso.

ACCESORIOS DE CONDUCTOS

Esta campana debe usar un conducto redondo de 6]. Puede conectarse con un conducto de 3-1/4 ^1 x 10 ^1 o de 3-1/4 ^1 x 12 ^1 .

Utilice esta tabla para calcular las longitudes máximas permitidas para recorridos de conductos hacia el exterior.

NOTA: ¡No supere las longitudes equivalentes máximas permitidas!

Longitud máxima de conducto: 100 pies para campanas de cocinas.

Conductos flexibles:

Si se utilizan conductos flexibles de metal, todos los valores equivalentes en pies de la tabla deben duplicarse. El conducto flexible de metal debe ser recto y liso y debe extenderse lo máximo posible.

NO USE conductos flexibles de plástico.

NOTA: Cualquier sistema de ventilación doméstico, como una campana de ventilación, puede interrumpir el flujo adecuado de aire de combustión y de escape requerido para chimeneas, hornos a gas, calentadores de agua a gas y otros sistemas de ventilación natural. Para minimizar las posibilidades de interrupción de tales sistemas de ventilación natural, siga las pautas y normas de seguridad del fabricante del equipamiento de calefacción, tales como las publicadas por NFPA y ASHRAE. Cuando corresponda, instale un sistema de reposición (reemplazo) de aire de acuerdo con los requisitos del código local de construcción. Para acceder a soluciones de aire disponibles, visite GEAppliances.com.

Pieza de conducto	Longitud Dimensiones	Cantidad equivalente	equivalente*	utilizada	total
Redonda recta	1 pie (por longitud de pie)
	3-1/4" × 10" recta		1 pie (por longitud de pie)
C		12 pies
Co		7 pies
	3-1/4" × 10" 3-1/4" × 12"		14 pies 10 pies
C	3-1/4" × 10" 3-1/4" × 12"		8 pies 6 pies
[C 5CW6]	3-1/4" × 10" 3-1/4" × 12" de 90°		33 pies 24 pies
	dondo de 6" a rectangular	2 pies
a	Rectangular e 8"		2 pies
	3-1/4" × 10" 3-1/4" × 12" edondo de 6" a rectangular codo de 90° de transición		4 pies 4 pies
[R 3AH8]	3-1/4" × 10" 3-1/4" × 12" a redondo de 6" codo de 90° de transición		4 pies 4 pies
Cubierta de pared redonda con regulador de tiro		24 pies
	3-1/4" × 10" 3-1/4" × 12"		24 pies 18 pies
Cubierta de pared rectangular con regulador de tiro
C	techo redondo	33 pies

* Longitud real del conducto recto más equivalente de accesorio de conducto. La longitud equivalente de las piezas de conductos se encuentra basada en pruebas reales realizadas por el grupo de Ingeniería de Evaluación de GE y reflejan los requisitos para un buen desempeño de ventilación con cualquier campana de ventilación.
Recorrido total de los conductos ____

Longitud

SUMINISTRO DE ENERGÍA

IMPORTANTE – (Tenga a bien leer cuidadosamente)

ADVERTENCIA:

PARA SEGURIDAD PERSONAL, ESTE APARATO DEBE CONECTARSE A TIERRA DE MANERA ADECUADA.

Quite el fusible o abra el interruptor de circuitos antes de comenzar la instalación.

No utilice un cable de extensión o un enchufe adaptador con este artefacto. Siga el Código Eléctrico Nacional o los códigos y ordenanzas locales vigentes.

Suministro eléctrico

Esta campana de ventilación deben contar con un suministro de 120V, 60Hz, y debe estar conectada a un circuito derivado individual con una adecuada conexión a tierra y debe contar con la protección de un interruptor de circuito o un fusible con retraso de 15 o 20 amperios.

• El cableado debe ser de 2 hilos con conexión a tierra.
• Si el suministro eléctrico no cumple con los requisitos anteriores, llame a un electricista con licencia antes de continuar.
• Dirija el cableado doméstico lo más cercano a la instalación posible. Considere una longitud adicional desde las vigas del cielorraso para poder alcanzar la caja de conexiones de la campana.
• Conecte el cableado al cableado doméstico en cumplimiento con los códigos locales.

Instrucciones de conexión a tierra

El conductor a tierra debe conectarse a un metal con conexión a tierra, un sistema de cableado permanente o una terminal o conductor de conexión a tierra en la campana.

ADVERTENCIA:

inadecuada del conductor de conexión a tierra del equipamiento puede provocar un riesgo de descarga eléctrica. Consulte a un electricista calificado o representante de servicio técnico si tiene dudas sobre la correcta conexión a tierra del aparato.

HERRAMIENTAS Y MATERIALES REQUERIDOS (NO SUMINISTRADOS)

Gafas de seguridad

Guantes

Lápiz y cinta métrica

Nivel de burbuja de aire

Martillo

Destornillador de estrella

Cuchillo de uso general

Linterna

Perforadora eléctrica con brocas de 5/32", de estrella N° 2 y socket de 7/16"

Tijeras para metal

Llave de 10 mm

Tapones de alambre aprobados por UL

Cinta aislante de aluminio

Alivio de tensión para la caja de conexiones

Plomada

Conducto de metal redondo de 6" longitud suficiente para la instalación

Cable de 120V, 60Hz, 15 o 20 amperios de 2 hilos con circuito derivado con conexión a tierra

QUITE EL ENVOLTORIO

PRECAUCIÓN:

Use guantes para

protegerse de lados afilados.

La campana de ventilación se envía con la cubierta de conducto y los armazones de soporte.

• Quite la campana, las piezas y el envoltorio.
• Quite la tapa de la caja de conexiones.
• Instale el alivio de tensión en la tapa de la caja de conexiones (no provista).

NOTA: Se necesitan herramientas, materiales y piezas de ferretería adicionales para construir el soporte del cielorraso.

Controle las piezas de instalación

Ubique la bolsa de piezas enviada con la campana y verifique el contenido.

4 tornillos hexagonales de fijación para madera (6 mm x 2-1/2" o 1/4 x 2-1/2")

2 tornillos de estrella para la cubierta de conducto

4 arandelas planas

2 tornillos de tope (uno se encuentra en el sobre del manual de servicio. Deje ese tornillo en el sobre).

4 tuercas y arandelas de fijación (10 mm)

8 tornillos de sujeción de armazón con arandelas (sujetos a los accesorios de armazones de soporte)

2 barras para utensilios con 4 tornillos mecánicos

Armazones de soporte con 8 tornillos y 8 arandelas

Orificios para tornillos de montaje

Cubiertas de conducto decorativas

Frente de la compona

Plantilla

Piezas adicionales para la operación de recirculación

Deflector de aire con conector de conducto superior y 4 tornillos pequeños de cabeza plana

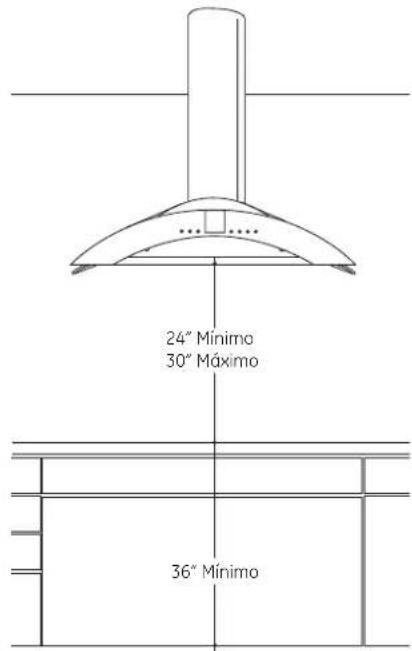

DETERMINE LA ALTURA DE INSTALACIÓN

• Se ofrecen cubiertas de conducto plegables para ocultar los conductos que se extienden hasta el cielorraso.
• Esta campana puede instalarse para una operación de recirculación o ventilación. Todas las piezas necesarias se envían con la campana.

24" Mínimo 30" Máximo 36" Mínimo

NOTA: La altura de instalación debe medirse desde la superficie de cocción hasta la parte inferior de la campana.
La campana de ventilación debe instalarse a un mín. de 24" y un máx. de 30" sobre la superficie de cocción. La altura de instalación de la campana, desde la superficie de cocción hasta la parte inferior de la campana, depende de la altura del cielorraso y de las limitaciones de la cubierta de conducto.

DIMENSIONES DE LA CUBIERTA DE CONDUCTO

ZX8510SPSS Accesorio de cubierta de conducto
Este accesorio se encuentra disponible para instalaciones con cielorrasos desde una altura de 8'7" hasta más de 10 pies. Este accesorio cuenta con dos cubiertas de conducto de 26-1/4" y una pieza de armazón de soporte superior de 31".

Alturas de instalación de ZV850/ZV855			Armazón inferior 20.75" Armazón superior 20.75"	Conducto inferior 18" Conducto superior 18"	Armazón superior 31" + Armazón inferior provisto	Conducto inferior 26.25" Conducto superior 26.25"
Altura del Alturo cielorraso	*Posible VENTILADO de Altura de instalación	*Posible RECIRCULACIÓN instalación
7' 11"	24"	24"	ARMAZÓN PROVISTO	CUBIERTAS DE CONDUCTO PROVISTAS
8'	24" a 25"	24" a 25"
8' 1"	24" a 26"	24" a 26"
8' 2"	25" a 27"	24" a 27"
8' 3"	26" a 28"	24" a 28"
8' 4"	27" a 29"	24" a 29"
8' 5"	28" a 30"	24" a 30"
8' 6"	29" a 30"	25" a 30"
8' 7"	30"	26" a 30"
8' 8"		27" a 30"
8' 9"		28" a 30"
8' 10"		29" a 30"
8' 11"		30"
8' 7"	24"	24"
8' 8"	24" a 25"	24" a 25"
8' 9"	24" a 26"	24" a 26"
8' 10"	24" a 27"	24" a 27"
8' 11"	24" a 28"	24" a 28"
9'	24" a 29"	24" a 29"
9' 1"	24" a 30"	24" a 30"
9' 2"	24" a 30"	24" a 30"
9' 3"	24" a 30"	24" a 30"
9' 4"	24" a 30"	24" a 30"
9' 5"	24" a 30"	24" a 30"
9' 6"	24" a 30"	24" a 30"
9' 7"	24" a 30"	24" a 30"
9' 8"	25" a 30"	24" a 30"
9' 9"	26" a 30"	24" a 30"
9' 10"	27" a 30"	24" a 30"
9' 11"	28" a 30"	25" a 30"
10'	29" a 30"	26" a 30"
10' 1"	30"	27" a 30"
10' 2"		28" a 30"
10' 3"		29" a 30"
10' 4"		30"

*Basado en una altura de mostrador de encimera de 36".

CONSTRUYA EL SOPORTE DEL CIELORRASO

Planifique la ubicación de la campana y del conducto

• Utilice una plomada para verificar la ubicación. El mostrador de encimera/la estufa debajo de la campana deben centrarse respecto de la campana.
• La campana debe extenderse más allá de los bordes frontal y trasero del aparato de cocción.
• El conducto del cielorraso debe centrarse sobre la estufa.

Cielorraso Línea central del conducto de la campana Campana 13-3/4" 27-1/2" Alinear con el centro de la estufa Estufa Mostrador de encimera Visión lateral

Estructura del soporte de cielorraso

- En la ubicación de la campana, instale un armazón cruzado entre las vigas del cielorraso como se indica. (Se requieren soportes de madera de 2x4 para sostener el peso de la campana).

• Coloque el armazón cruzado en el cielorraso de modo que se ajuste a la estructura existente.
• Las vigas del cielorraso serán como uno de los siguientes ejemplos.

Instale el armazón cruzado en forma simétrica sobre la línea central del conducto/estufa

EJEMPLO A 7-5/8" Espacio para vigas de 16" 8-3/4" Conducto de 6" Soportes de madera del armazón cruzado de 2x4 Alinee el conducto con el centro de la estufa Frente de la campana Contorno de la estufa

Visión superior – vigas del cielorraso paralelas al frente de la campana

CONSTRUYA EL SOPORTE DEL CIELORRASO (continuación)

EJEMPLO B Instale el armazón cruzado en forma simétrica sobre la línea central del conducto/estufa Espacio para vigas de 16" 7-5/8" Soportes de madera del armazón cruzado de 2x4 8-3/4" Conducto de 6" Alinee el conducto con el centro de la estufa Frente de la campana Contorno de la estufa

Visión superior – las vigas del cielorraso corren perpendiculares al frente de la campana

EJEMPLO C 7-5/8" Instale el armazón cruzado en forma simétrica sobre la línea central del conducto/estufa Soportes de madera del armazón cruzado de 2x4 8-3/4" Conducto de 6" Espacio para vigas de 16" Frente de la campania Alinee el conducto con el centro de la estufa Contorno de la estufa

Visión superior – vigas del cielorraso en ángulo con el frente de la campana

CONSTRUYA EL SOPORTE DEL CIELORRASO (continuación)

• Fije cada bloque de 2 x 4 con por lo menos cuatro (4) tornillos para madera N°10 de 3" de largo (no provistos). Utilice un total de 8 tornillos para madera para los dos soportes.
• El armazón cruzado debe estar precisamente alineado para garantizar una posición correcta de la campana.
• El armazón cruzado debe estar nivelado en todas las direcciones. Controle con un nivel de burbuja y ajuste si hiciera falta.

IMPORTANTE: La estructura del cielorraso debe poder soportar el peso de la campana (aproximadamente 200 libras) y las cargas de contacto involuntarias ejercidas por el usuario. El armazón de la campana tendrá el soporte de un armazón cruzado de 2 x 4.

Conductos para instalaciones con ventilación hacia el exterior

• Utilice el recorrido de conductos más corto y más recto posible. Para un desempeño satisfactorio, el recorrido de los conductos no debe superar una longitud equivalente a los 100 pies para ninguna configuración de conductos.
• Consulte la tabla "Accesorios de conductos" para calcular la longitud máxima permisible para recorridos de conductos hacia el exterior.
• Esta campana de ventilación debe utilizar un conducto rígido redondo de 6".

ADVERTENCIA: PARA REDUCIR EL RIESGO DE INCENDIO, SÓLO UTILICE CONDUCTOS DE METAL RÍGIDOS.

- Instale el conducto doméstico para que corra en forma horizontal entre las vigas del cielorraso o en forma recta a través del techo.

Finalice el cielorraso

- Finalice la superficie del cielorraso. Asegúrese de marcar la ubicación de las vigas del cielorraso y del armazón cruzado. Controle que el cielorraso esté nivelado; utilice cuñas si fuese necesario.

Armazón cruzado Viga del cielorraso 8-3/4" 7-5/8" Mitad superior del armazón de soporte Frente de la campana Abertura del armazón de soporte Ranura de ajuste de la altura

Viga del cielorraso Conducto de 6" 2 x 4

Ventilación recta a través del cielorraso

INSTALACIÓN - VENTILACIÓN HACIA EL EXTERIOR

B INSTALE LA PLANTILLA

• Alinee la plantilla con las marcas sobre el cielorraso y adhiérala en su lugar con cinta adhesiva.
• Asegúrese de que la plantilla esté bien orientada respecto del frente de la campana.
• Utilice una plomada para asegurar que los orificios de montaje brinden una alineación paralela con el mostrador de encimera de abajo.
• Marque todas las ubicaciones de los orificios con un punzón.
• Perfore orificios piloto en las 4 ubicaciones para tornillos. Utilice una broca de 5/32" y perfore con una profundidad de aproximadamente 1-1/2".
• Corte un orificio de acceso para cable de aproximadamente 1" de diámetro.
• Corte la abertura de conducto de 6-1/2" a través del cielorraso.

Frente de la compare

Orificio de acceso para cabl

2 INSTALE EL ARMAZÓN DE SOPORTE SUPERIOR

• Asegure el armazón de soporte superior a las vigas del cielorraso y/o armazón cruzado con los 4 tornillos provistos. Para una mayor rigidez y resistencia, los tornillos deben introducirse en el centro de las vigas y/o en el armazón cruzado.
• Verifique que el armazón de soporte esté nivelado, en forma vertical y horizontal.

Armazón de soporte superior Frente de la campana Abertura del armazón de soporte Armazón de soporte inferior Brida de montaje de campana Controle el nivel en ambas direcciones

3 INSTALE EL ARMAZÓN DE SOPORTE INFERIOR

• Introduzca el armazón de soporte inferior en el armazón de soporte superior y coloque los 8 tornillos y arandelas sin ajustar (4 en el frente y 4 en la parte trasera).
• Ajuste el armazón de soporte inferior hacia arriba o abajo hasta alcanzar la altura deseada sobre el mostrador de encimera. Ajuste los tornillos.

Brida de montaje de campana Soporte inferior 13-5/8" 24" mínimo 30" máximo Mostrador de encimera

IMPORTANTE: Verifique una vez más que el soporte esté nivelado en ambas direcciones. No hay manera de nivelar la campana después de haberla fijado al armazón.

INSTALACIÓN - VENTILACIÓN HACIA EL EXTERIOR

4 FIJE EL CABLEADO

- Dirija el cableado doméstico a través del orificio del cielorraso y calcule la cantidad necesaria para alcanzar la caja de conexiones de la campana.

Cielorraso Lado frontal Armazones de soporte Cinta Cableado doméstico

- Adhiera el cable con cinta al frente del soporte del armazón para evitar daños durante la instalación y servicio.

5 MIDA E INSTALE LOS CONDUCTOS

• Mida desde el conducto doméstico (Dim. A) hasta la parte inferior del armazón de soporte.
• Agregue por lo menos 1" para la superposición de conductos en la parte superior.
• Reste 3/4" para poder introducir la campana en la parte inferior del armazón.
• Corte el conducto de 6" de diámetro con la longitud apropiada.

Cielorraso Conducto doméstico Visión lateral del armazón de soporte Dim. A Conducto Longitud de conducto requerida 3/4 po Conexión del conducto con la campana Bride inférieure du cadre de support

NOTA: El extremo inferior del conducto debe ser un poco abierto para facilitar la instalación de la campana.

• Instale el conducto a través de los armazones de soporte dentro del conducto doméstico. Empuje el conducto hacia arriba hasta que se encuentre a 3/4" desde la parte inferior de la brida del armazón de soporte.
• Fije el conducto a la conexión del conducto doméstico con tornillos y selle con cinta aislante.
• Selle la conexión del conducto con cinta aislante, verificando que la conexión esté bien instalada en su lugar.

INSTALACIÓN - VENTILACIÓN HACIA EL EXTERIOR

INSTALE LAS CUBIERTAS DE CONDUCTO DECORATIVAS

Realice 2 orificios para tornillos Instale un tornillo en cada lado Cubierta de conducto superior Cubierta de conducto superior Cubierta de conducto superior Cubierta de conducto inferior Tornillo de tope Instale un tornillo de tope en uno de los 2 orificios

• Realice un orificio o introduzca un tornillo decorativo en los orificios de tornillos del armazón de soporte. Esto facilitará la instalación de los tornillos.
• Separe las dos cubiertas de conducto decorativas.
• Elija la cubierta interna o superior con el patrón de orificios de ventilación en un extremo.

Para esta instalación con ventilación hacia el exterior, el patrón de orificios debe ubicarse en la parte inferior.

• Ubique los 2 tornillos de cubierta de conducto provistos.
• Deslice la cubierta de conducto decorativa sobre el armazón de soporte y presione hacia el cielorraso.
• Sujete la cubierta de conducto interior al soporte de la campana en la parte superior con los 2 tornillos para cubierta de conducto provistos.

• Ubique el tornillo de tope en la bolsa de piezas.

• Instale el tornillo de tope en uno de los dos orificios y ajuste contra el armazón para permitir que la segunda cubierta de conducto se deslice hacia arriba y pase por encima.

• Deslice la cubierta de conducto inferior sobre la cubierta de conducto superior instalada y presione hacia arriba pasando la ubicación de tornillo de tope.
• Tire hacia atrás el tornillo de tope lo suficiente como para sostener la cubierta de conducto inferior y evitar que se deslice hacia abajo sobre la parte superior de la campana.

A PRECAUCIÓN: El tornillo de tope debe instalarse. No hacerlo puede provocar una lesión personal o daños a la cubierta de conducto.

INSTALACIÓN - VENTILACIÓN HACIA EL EXTERIOR

7 INSTALE LA CAMPANA

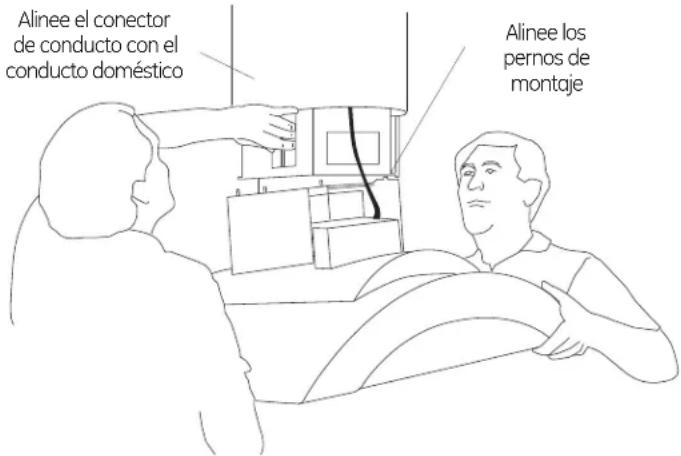

Alinee el conector de conducto con el conducto doméstico Alinee los pernos de montaje

Tornillo de tope Cubierta de conducto inferior Instale 4 arandelas de presión y 4 tuercas

NOTA: ¡SE NECESITAN DOS PERSONAS PARA COMPLETAR ESTA INSTALACIÓN!

- Levante la campana hacia arriba hasta el armazón de soporte. Con cuidado alinee los pernos de montaje de la campana sobre los orificios del armazón de soporte y, al mismo tiempo, guíe el conector del conducto de la campana dentro del conducto.

• Instale 4 tuercas y arandelas de presión. Ajuste con una llave de 10 mm.
• Controle el nivel de la campana en ambas direcciones
• Selle la conexión del conducto con cinta aislante.

NOTA: No introduzca tornillos a través de esta conexión de conducto. Si lo hace no funcionará bien el regulador de tiro.

8 CONECTE LOS ELEMENTOS ELÉCTRICOS

Verifique que la energía esté cortada en la fuente.

ADVERTENCIA: Si el cableado

doméstico no cuenta con un cable de 2 hilos con conexión a tierra, un instalador debe realizar una conexión a tierra. Cuando el cableado doméstico es de aluminio, asegúrese de usar un compuesto antioxidante y conectores de aluminio a cobre aprobados por UL.

• Instale el alivio de tensión en el calado de la tapa de la caja de conexiones.
• Introduzca el cableado doméstico a través del alivio de tensión y ajuste.
• Conecte los cables blancos al cable blanco del circuito derivado.
• Conecte los cables negros al cable negro del circuito derivado.
• Conecte los cables verdes/amarillos al cable verde o pelado con conexión a tierra del circuito derivado.
• Ajuste todas las conexiones con tapones de alambre sobre cada conector eléctrico.
• Empuje los cables dentro de la caja de conexiones y vuelva a colocar la tapa. Verifique que los cables no sufran pellizcos.

9 DESLICE LA CUBIERTA DE CONDUCTO HACIA ABAJO E INSTALE LAS BARRAS DE UTENSILIOS LATERALES

• Deslice la cubierta de conducto inferior hacia arriba y sobre el tornillo de tope.
• Introduzca el tornillo de tope hacia adentro cerca del armazón.
• Deslice la cubierta de conducto inferior hacia abajo contra la parte superior de la campana. La cubierta de conducto debe colocarse dentro del bolsillo de la parte superior de la campana.

- Instale las barras de utensilios laterales con los tornillos, como se muestra.

INSTALACIÓN - VENTILACIÓN HACIA EL EXTERIOR

10 INSTALE LOS FILTROS

• Quite la película protectora de los filtros.
• Incline el filtro dentro del canal inferior en la parte trasera de la abertura. Presione hacia atrás, levante y tire de la perilla hacia adelante hasta que el filtro se trabe en el canal.

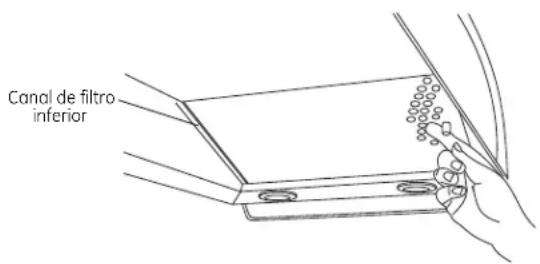

Canales de filtro inferiores

- Instale los tres filtros de grasa metálicos.

- Encienda la energía. Si la luz del filtro del panel de control destella, ajuste el filtro del lado derecho en el canal para enganchar el brazo del interruptor.

11 FINALICE LA INSTALACIÓN

• Quite la película protectora que cubre el panel de control sobre la parte frontal de la campana y cualquier material de empaque restante.
• Asegúrese de que los filtros estén bien colocados y que la luz del filtro no esté encendida.

- Verifique que el ventilador y las luces funcionen correctamente. Consulte el Manual del propietario sobre instrucciones operativas y la solución de problemas.

INSTALACIÓN - RECIRCULACIÓN

1 INSTALE LA PLANTILLA

• Alinee la plantilla con las marcas sobre el cielorraso y adhiérala en su lugar con cinta adhesiva.
• Asegúrese de que la plantilla esté bien orientada respecto del frente de la campana.
• Utilice una plomada para asegurar que los orificios de montaje brinden una alineación paralela con el mostrador de encimera de abajo.
• Marque todas las ubicaciones de los orificios con un punzón.
• Perfore orificios piloto en las 4 ubicaciones para tornillos. Utilice una broca de 5/32" y perfore con una profundidad de aproximadamente 1-1/2".
• Corte un orificio de acceso para cable de aproximadamente 1" de diámetro.

Frente de la comparé

Orificio de acceso para cable

B INSTALE EL DEFLECTOR DE AIRE Y EL ARMAZÓN DE SOPORTE SUPERIOR

El conector del conducto se envía dentro del deflector.

- Quite el conector plástico del deflector. Gírelo. Desde la parte inferior, introduzca el conector sobre la abertura.

- Deslice el deflector armado dentro del armazón de soporte superior y fijelo con 4 tornillos pequeños.

- Asegure el armazón de soporte superior a las vigas del cielorraso y/o armazón cruzado con los 4 tornillos provistos. Para una mayor rigidez y resistencia, los tornillos deben introducirse en el centro de las vigas y/o en el armazón cruzado.

- Verifique que el armazón de soporte esté nivelado, en forma vertical y horizontal.

Instale 4 tornillos Armazón de soporte superior Armazón de soporte inferior Brida de montaje de campana Frente de la campana Abertura del armazón de soporte Controle el nivel en ambas direcciones Deflector de aire armado NOTA: Asegúrese de que el conector plástico se encuentre instalado en la parte inferior del deflector, como se muestra.

INSTALACIÓN - RECIRCULACIÓN

3 INSTALE EL ARMAZÓN DE SOPORTE INFERIOR

• Introduzca el armazón de soporte inferior en el armazón de soporte superior y coloque los 8 tornillos y arandelas sin ajustar (4 en el frente y 4 en la parte trasera).
• Ajuste el armazón de soporte inferior hacia arriba o abajo hasta alcanzar la altura deseada sobre el mostrador de encimera. Ajuste los tornillos.

IMPORTANTE: Verifique una vez más que el soporte esté nivelado en ambas direcciones. No hay manera de nivelar la campana después de haberla fijado al armazón.

Brida de montaje de campana Soporte inferior 13-5/8" 24" mínimo 30" máximo Mostrador de encimera

4 FIJE EL CABLEADO

- Dirija el cableado doméstico a través del orificio del cielorraso y calcule la cantidad necesaria para alcanzar la caja de conexiones de la campana.

Cielorraso Lado frontal Armazones de soporte Cinta Cableado doméstico

- Adhiera el cable con cinta al frente del soporte del armazón para evitar daños durante la instalación y servicio.

5 MIDA E INSTALE LOS CONDUCTOS

• Mida desde el conector de conducto superior (Dim. A) hasta la parte inferior del armazón de soporte.
• Reste 3/4" para poder introducir la campana en la parte inferior del armazón.
• Corte el conducto de 6" de diámetro con la longitud apropiada.

Cielorraso Conector del conducto Visión lateral del armazón de soporte Conexión del conducto con la campana Bride inférieure du cadre de support Dim. A Conducto Longitud de conducto requerida 3/4 po

NOTA: El extremo inferior del conducto debe ser un poco abierto para facilitar la instalación de la campana.

• Instale el conducto a través de los armazones de soporte dentro del conector de conductor. Empuje el conducto hacia arriba hasta que se encuentre a 3/4" desde la parte inferior de la brida del armazón de soporte. Ver la ilustración.
• Selle la conexión del conducto con cinta aislante, verificando que la conexión esté bien instalada en su lugar.

INSTALACIÓN - RECIRCULACIÓN

6 INSTALE LAS CUBIERTAS DE CONDUCTO DECORATIVAS

Realice 2 orificios para tornillos Cubierta de conducto superior Instale un tornillo en cada lado Cubierta de conducto superior Cubierta de conducto superior Cubierta de conducto inferior Tornillo de tope Instale un tornillo de tope en uno de los 2 orificios Cubierta de conducto inferior

• Realice un orificio o introduzca un tornillo decorativo en los orificios de tornillos del armazón de soporte. Esto facilitará la instalación de los tornillos.
• Separe las dos cubiertas de conducto decorativas.
• Elija la cubierta interna o superior con el patrón de orificios de ventilación en un extremo.

Para esta instalación con ventilación hacia el exterior, el patrón de orificios debe ubicarse en la parte inferior.

• Ubique los 2 tornillos de cubierta de conducto provistos.
• Deslice la cubierta de conducto decorativa sobre el armazón de soporte y presione hacia el cielorraso.
• Sujete la cubierta de conducto interior al soporte de la campana en la parte superior con los 2 tornillos para cubierta de conducto provistos.

• Ubique el tornillo de tope en la bolsa de piezas.

• Instale el tornillo de tope en uno de los dos orificios y ajuste contra el armazón para permitir que la segunda cubierta de conducto se deslice hacia arriba y pase por encima.

• Deslice la cubierta de conducto inferior sobre la cubierta de conducto superior instalada y presione hacia arriba pasando la ubicación de tornillo de tope.
• Tire hacia atrás el tornillo de tope lo suficiente como para sostener la cubierta de conducto inferior y evitar que se deslice hacia abajo sobre la parte superior de la campana.

▲ PRECAUCIÓN: El tornillo de tope debe instalarse. No hacerlo puede provocar una lesión personal o daños a la cubierta de conducto.

INSTALACIÓN - RECIRCULACIÓN

7 INSTALE LA CAMPANA

Alinee el conector de conducto con el conducto doméstico Alinee los pernos de montaje

Tornillo de tope Cubierta de conducto inferior Instale 4 arandelas de presión y 4 tuercas

NOTA: Antes de instalar la campana, pueden quitarse las solapas del regulador de tiro metálico de la parte superior de la salida de la campana. No quite la transición del conducto. No se requiere un regulador de tiro para esta operación de recirculación.

NOTA: ¡SE NECESITAN DOS PERSONAS PARA COMPLETAR ESTA INSTALACIÓN!

- Levante la campana hacia arriba hasta el armazón de soporte. Con cuidado alinee los pernos de montaje de la

campana sobre los orificios del armazón de soporte y, al mismo tiempo, guíe el conector del conducto de la campana dentro del conducto.

• Instale 4 tuercas y arandelas de presión. Ajuste con una llave de 10 mm.
• Controle el nivel de la campana en ambas direcciones.
• Selle la conexión del conducto con cinta aislante.

NOTA: No introduzca tornillos a través de esta conexión de conducto. Hacerlo no permitirá un funcionamiento adecuado del regulador de tiro (si existiera).

8 CONECTE LOS ELEMENTOS ELÉCTRICOS

Verifique que la energía esté cortada en la fuente.

ADVERTENCIA: Si el cableado doméstico no cuenta con un cable de 2 hilos con conexión a tierra, un instalador debe realizar una conexión a tierra. Cuando el cableado doméstico es de aluminio, asegúrese de usar un compuesto antioxidante y conectores de aluminio a cobre aprobados por UL.

• Instale el alivio de tensión en el calado de la tapa de la caja de conexiones.
• Introduzca el cableado doméstico a través del alivio de tensión y ajuste.
• Conecte los cables blancos al cable blanco del circuito derivado.
• Conecte los cables negros al cable negro del circuito derivado.
• Conecte los cables verdes/amarillos al cable verde o pelado con conexión a tierra del circuito derivado.
• Ajuste todas las conexiones con tapones de alambre sobre cada conector eléctrico.
• Empuje los cables dentro de la caja de conexiones y vuelva a colocar la tapa. Verifique que los cables no sufran pellizcos.

9 DESLICE LA CUBIERTA DE CONDUCTO HACIA ABAJO E INSTALE LAS BARRAS DE UTENSILIOS LATERALES

• Deslice la cubierta de conducto inferior hacia arriba y sobre el tornillo de tope.
• Introduzca el tornillo de tope hacia adentro cerca del armazón.
• Deslice la cubierta de conducto inferior hacia abajo contra la parte superior de la campana. La cubierta de conducto debe colocarse dentro del bolsillo de la parte superior de la campana.

• Instale las barras de utensilios laterales con los tornillos, como se muestra.

INSTALACIÓN - RECIRCULACIÓN

10 INSTALE LOS FILTROS

- Hay dos canales dentro de la parte trasera y frontal de la campana. Estos canales sostienen en su lugar los filtros de carbón y los filtros de grasa de acero inoxidable.

Canal superior del filtro de carbón Canal inferior del filtro de carbón

Instale los filtros de carbón

• Quite la película protectora de los filtros de carbón.
• Incline los filtros de carbón dentro de los canales superiores en la parte trasera de la abertura. Tome la lengüeta del filtro, levántela y tire hacia adelante hasta que quede trabada en el canal frontal superior.
• Instale los 3 filtros de carbón.

Canal superior del filtro de carbón Tome la lengüeta, levántela y tire hacia adelante

Instale los filtros de grasa

• Quite la película protectora de los filtros de grasa.
• Incline el filtro de grasa dentro del canal inferior en la parte trasera de la abertura. Presione hacia atrás, levante y tire de la perilla hacia adelante hasta que el filtro se trabe en el canal.
• Instale los 3 filtros de grasa.
• Para quitar los filtros, tome la perilla, presione el filtro hacia la parte trasera e incline hacia abajo. Tome las lengüetas de los filtros de carbón, presione hacia la parte trasera e incline hacia abajo.
• Encienda la energía. Si la luz del filtro del panel de control destella, ajuste el filtro del lado derecho en el canal para enganchar el brazo del interruptor.

Canal de filtro inferior

11 FINALICE LA INSTALACIÓN

• Quite la película protectora que cubre el panel de control sobre la parte frontal de la campana y cualquier material de empaque restante.
• Asegúrese de que los filtros estén bien colocados y que la luz del filtro no esté encendida.

- Verifique que el ventilador y las luces funcionen correctamente. Consulte el Manual del propietario sobre instrucciones operativas y la solución de problemas.

NOTA: Mientras efectúa las instalaciones descriptas en este libro, deben utilizarse gafas o lentes de seguridad.

Para servicio técnico local Monogram® en su área, llame al 1.800.444.1845.

NOTA: La mejora de los productos es un esfuerzo continuo para General Electric. Por lo tanto, los materiales, la apariencia y las especificaciones pueden sufrir cambios sin previo aviso.

31-10725-5

02-13 GE

Printed in Italy Imprimé en Italie Impreso en Italia

GE Consumer & Industrial

Appliances
