MANUAL DE USUARIO CAB 112 BX Palmer

MANUAL DE INSTRUCCIONES

INSTRUKCJA OBSŁUGI

Palmer®

ES MANUAL DE INSTRUCCIONES

PL INSTRUKCJA OBSŁUGI

Gracias por su compra de un armario personalizado Palmer. Palmer ofrece una amplia gama de cajas acústicas diferentes que le permitirán seleccionar el altavoz de su elección. Esperamos que disfrute ¡este producto! No dude en ponerse en contacto con nosotros en cualquier momento si necesita ayuda: [e-mail]

USO PREVISTO

¡Este producto es un equipo para eventos, así como para el estudio, la televisión y el broadcast!

Este producto ha sido diseñado para el uso profesional en eventos, estudios, televisión y broadcast. ¡No es apto para uso en los hogares!

Además, este producto está destinado únicamente a usuarios cualificados con conocimientos especializados en eventos, estudios, TV y broadcast.

Cualquier uso de este producto que no tenga en cuenta los datos técnicos y las condiciones de funcionamiento especificados se considera un uso inadecuado. El uso inadecuado de este producto exime de toda responsabilidad por daños personales y materiales, incluso de terceros.

El producto no es adecuado para:

▶ Personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimientos.
- Niños (los niños deben recibir instrucciones de no jugar con este dispositivo).

INSTRUCCIONES DE SEGURIDAD

1. Lea atentamente estas instrucciones.
2. Guarde el manual para poder consultarlo en el futuro.
3. Siga las instrucciones del manual.
4. Utilice el equipo únicamente de la manera descrita.
5. No abra el equipo ni intente modificarlo.

¡PELIGRO DE ASFIXIA! ¡MANTENER FUERA DEL ALCANCE DE LOS NIÑOS! ¡ESTE PRODUCTO CONTIENE PIEZAS PEQUEÑAS Y MATERIAL DE EMBALAJE QUE PUEDEN SER INGERIDOS ACCIDENTALMENTE! LAS BOLSAS DE PLÁSTICO DEBEN MANTENERSE FUERA DEL ALCANCE DE LOS NIÑOS !

¡PRECAUCIÓN POR ALTO VOLUMEN DE SONIDO!

Daños auditivos por volumen elevado y exposición continua: Este equipo es capaz de generar niveles de presión sonora elevados que pueden causar daños auditivos. Evite la exposición a niveles de volumen elevados.

NOTAS PARA LOS EQUIPOS PORTÁTILES QUE SE INSTALAN EN INTERIORES

1. este producto está destinado a un uso en interiores.
2. Solo se debe usar de forma temporal. Por lo general, los equipos para eventos están diseñados únicamente para un funcionamiento temporal.
3. el funcionamiento continuado o la instalación permanente pueden deteriorar el funcionamiento y provocar el envejecimiento prematuro del producto.

1) CONEXIÓN DE LA CAJA A SU AMPLIFICADOR

Dependiendo del tipo de armario, existen diversas opciones en cuanto a conexiones. Es importante para un funcionamiento seguro que se comprendan estas opciones. En caso de duda, póngase en contacto con nosotros en [e-mail].

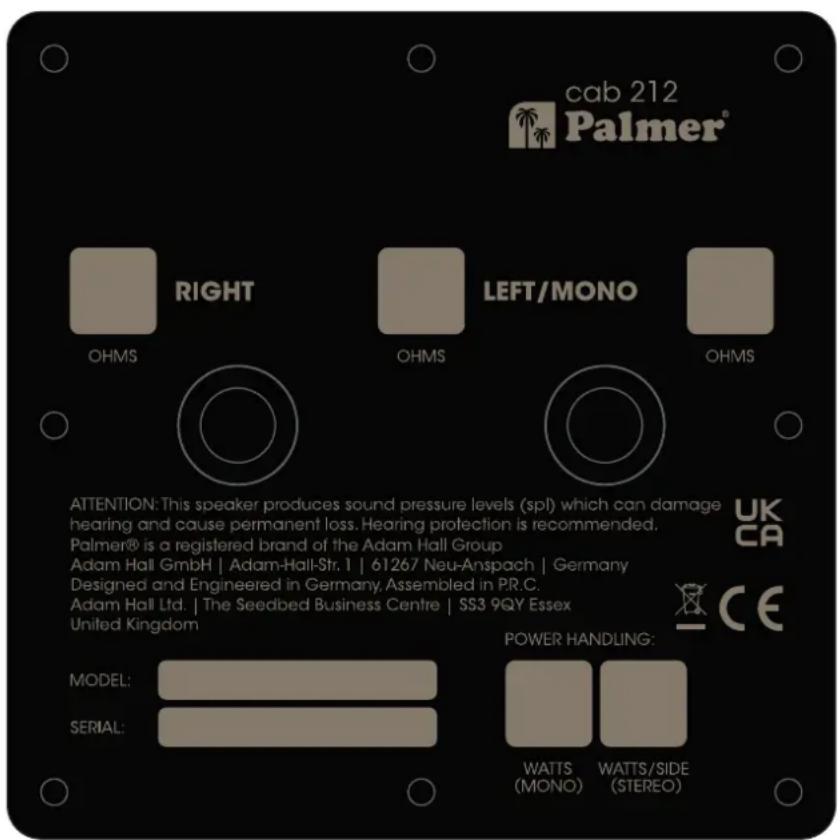

La imagen de abajo muestra la placa para los armarios 212.

Conecte la salida de altavoz de su amplificador a la toma marcada como „Izquierda/Mono“. En este caso, los dos altavoces están conectados en paralelo y ambos sonarán.

Ejemplo: Si la caja está cargada con dos altavoces de 16 Ohmios, la impedancia total en la toma „Izquierda/Mono“, será de 8 Ohmios.

PARA HACER FUNCIONAR LA CABINA EN MODO ESTÉREO

Conecte primero la toma marcada como „Derecha“. Como en cuanto se enchufa un conector jack en esta toma, se rompe la conexión entre los dos altavoces. El armario puede utilizarse ahora como dos armarios 112 individuales. La señal/amplificador conectado a la toma „Derecha“ alimentará el altavoz derecho y la señal/amplificador conectado a la toma „Izquierda/mono“ alimentará el altavoz izquierdo.

¡NOTA!

Para realizar tareas de mantenimiento o si desea colocar el micrófono más cerca, puede retirar la rejilla frontal de los armarios. La parrilla está fas- tenida con almohadillas de velcro.

La primera retirada de la rejilla puede ser un poco dura, ya que se inserta firmemente durante la producción; las retiradas posteriores serán más fáciles.

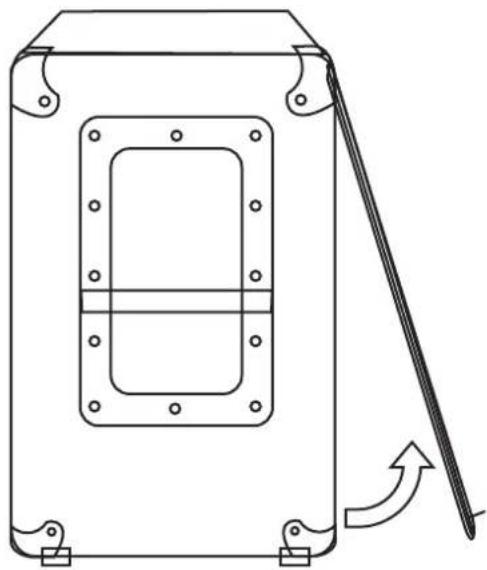

Tire de las correas en el borde inferior de la parrilla, tire lentamente con una fuerza constante y no de tirones. Si es necesario, introduzca un destornillador en el lazo de la correa para poder aplicar más fuerza.

Para insertar o sustituir un altavoz realice los siguientes pasos:

1) Retire la parrilla

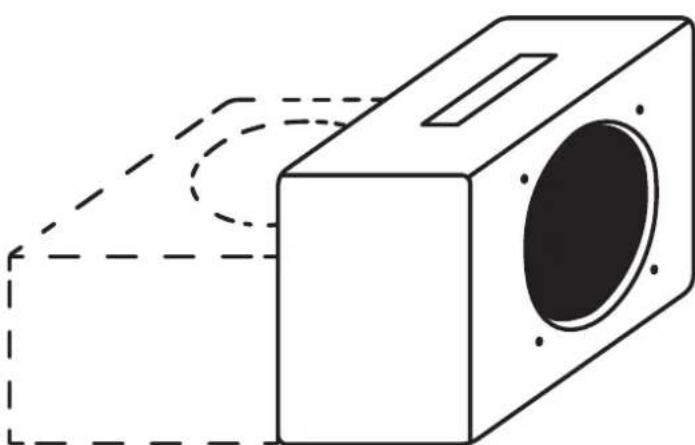

2) Coloque el armario boca arriba sobre una superficie limpia y acolchada (utilice una manta, alfombra o similar para asegurarse de que la parte trasera del armario no sufre ningún arañazo y de que la placa del gato no se tensa).

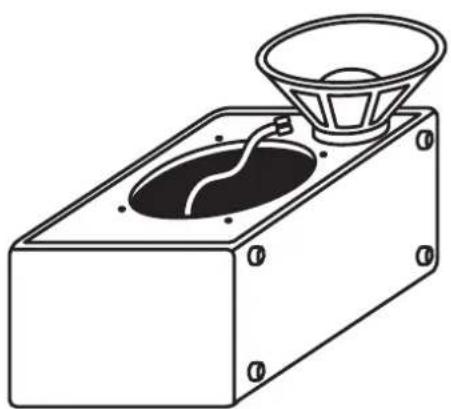

3) Coloque el altavoz en el deflector junto al recorte, lo suficientemente cerca para que pueda conectar los cables de la placa al altavoz.

4) Conecte con cuidado los conectores faston del extremo de los cables procedentes de la placa de conexión a los conectores del altavoz.

No aplique aquí una fuerza excesiva. Si es necesario retuerza el conector hasta que se deslice.

Uno de los hilos del cable está marcado en rojo o mediante una línea o marca de color - conecte este hilo al conector marcado con un „+“ en el altavoz.

3.1) CONEXIÓN DE LOS ALTAVOCES EN UN ARMARIO 212

En los armarios 212 hay dos pares de cables, un par para cada altavoz. Asegúrese de cablear ambos altavoces de la misma manera (el cable rojo o marcado a „+”). De lo contrario, los altavoces estarán desfasados y el sonido será deficiente.

5) Coloque el altavoz en el recorte y sitúelo de forma que coincida con los orificios del deflector.

REMARQUE

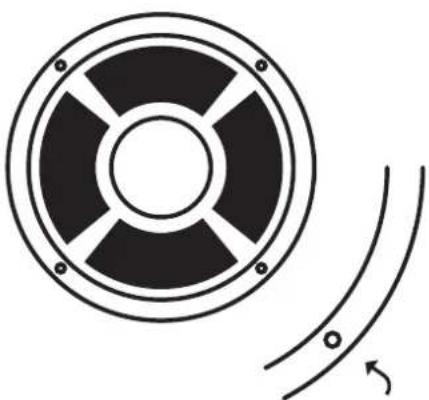

Algunos altavoces se envían con acolchado en ambos lados de la cesta, otros sólo tienen acolchado en un lado. Como los altavoces de los armarios Palmer son de carga frontal, asegúrese de que están acolchados en la parte posterior. Si no están acolchadas puede recurrir a cinta aislante térmica como la que se utiliza para ventanas y puertas o similares.

6) Utilice los tornillos suministrados y fije el altavoz al deflector en el orden siguiente (1-4). Una vez apretados todos los tornillos, vuelva a apretarlos.

REMARQUE

El deflector está equipado con cuatro tuercas en T M5 (tuercas de inserción).

Al introducir los tornillos en los orificios y al apretarlos ¡Aplique una presión mínima! Una presión excesiva sobre el tornillo empujará la fuerca en T hacia fuera.

DEMASIADA PRESIÓN EN
EL TORNILLO EMPUJARÁ LA
TUERCA EN T HACIA FUERA!

LE FORM TUERCA

Apriete los tornillos despacio y con cuidado para asegurarse de que no se ladean: ¡la fuerca puede atascarse!

7) Vuelva a colocar la parrilla
8) Pruebe el armario

3.2) COMPROBACIÓN DEL ARMARIO

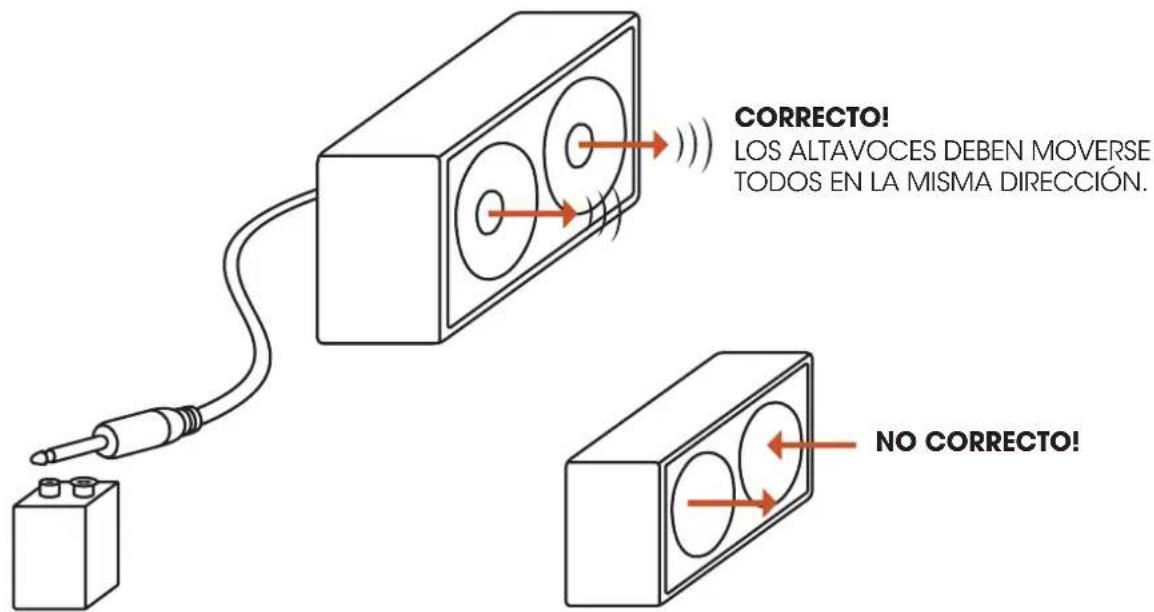

COMPROBACIÓN DE LA FASE

Existe un método sencillo para comprobar si todos los altavoces de una caja acústica múltiple están en fase. Todo lo que necesita es una pila de 9 V y un cable de altavoz. Conecte el cable del altavoz a la caja y coja el conector jack del otro extremo y deje que toque los polos de una pila de 9 V (un polo en la punta y el otro en el casquillo del conector jack). Esto producirá un Plop y los altavoces se moverán hacia dentro o hacia fuera dependiendo de la forma en que conecte la batería. Es importante que ambos hablantes se muevan en la misma dirección. Si no lo hacen, sabrá que están desfasados (compruebe que el cableado de todos los altavoces es el mismo).

CORRECTO! LOS ALTAVOCES DEBEN MOVERSE TODOS EN LA MISMA DIRECCIÓN. NO CORRECTO!

¡NOTA!

Algunos altavoces tienen un como más ligero y también se moverán si cambia la presión del aire dentro de la caja. Por ejemplo, si realiza la prueba de batería anterior en una caja 212 con Celestions Vintage 30 y sólo da a los altavoces un impulso corto, puede parecer que los altavoces se mueven en direcciones diferentes. En este caso, haga la conexión de la batería y manténgala - los altavoces deberían moverse todos en la misma dirección y permanecer ahí mientras mantenga la batería conectada.

COMPROBACIÓN DE LA IMPEDANCIA

Puede comprobar la impedancia de su armario utilizando un simple óhmetro o multímetro. Conecte un cable de altavoz a la caja y sujete las puntas de prueba del multímetro al otro extremo. Ponga el multímetro en Ohmios (resistencia) y anote la lectura.

¡NOTA!

Tenga en cuenta que la lectura del multímetro no muestra la impedancia (que depende de la frecuencia), sólo muestra la resis-tancia. Por lo tanto, la lectura no será exacta pero lo suficientemente cercana como para verificar que los altavoces están cableados correctamente. Por ejemplo, un altavoz de 8 Ohmios puede tener una lectura aproximada de 6,5 ó 7 Ohmios.

Asegúrese de probar la caja con un amplificador antes de llevarla de gira o a un concierto. Comience con volúmenes más bajos y luego aumente lentamente el nivel. Si no hay sonido, deje de tocar, apague el amplificador o póngalo en modo de espera y vuelva a comprobar todas las conexiones.

4) CÁLCULO DE IMPEDANCIAS

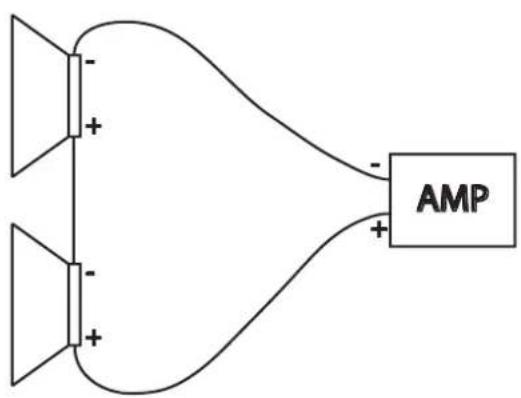

Generalmente hay dos formas de cablear dos o más altavoces, por favor vea el siguiente diagrama:

CONEXIÓN EN SERIE CONEXIÓN EN PARALELO

Si se conectan en serie altavoces con la misma impedancia, las impedancias se suman. Ejemplo: Dos altavoces de 8 Ohm cableados en serie tendrán una impedancia total de 16 Ohmios (8 x 2).

Si se conectan en paralelo altavoces con la misma impedancia, la impedancia se divide por el número de altavoces Ejemplo: Dos altavoces de 16 ohmios conectados en paralelo tendrán una impedancia total de 8 ohmios (16 dividido por 2).

5) GLOSARIO

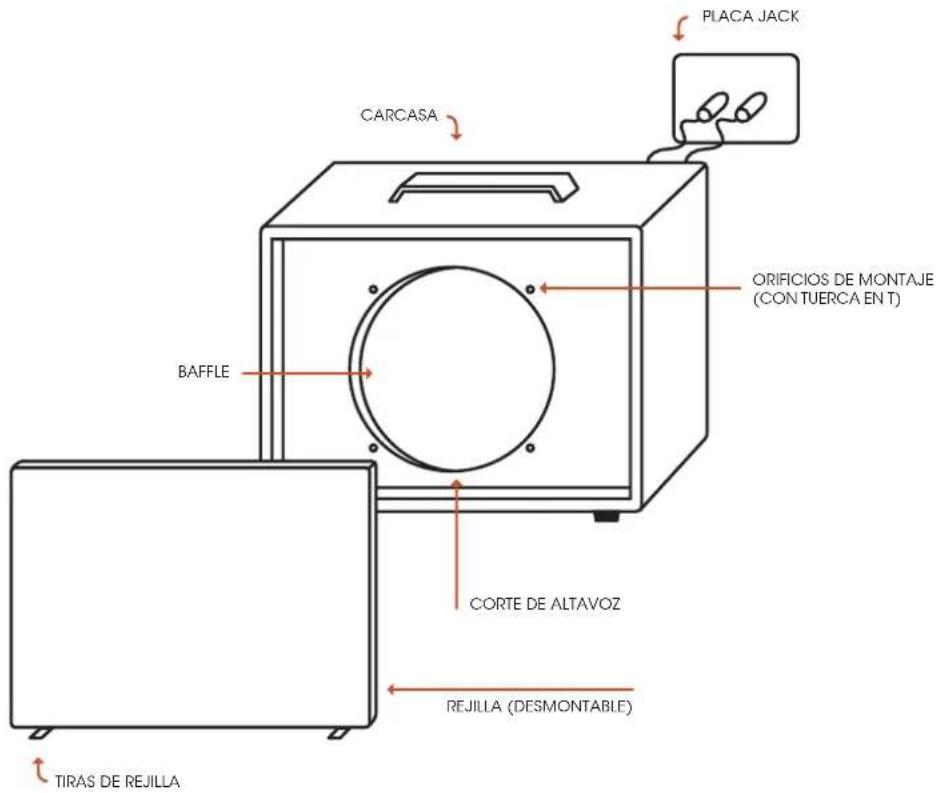

5.1) COMPONENTES DEL ARMARIO

CARCASA PLACA JACK ORIFICIOS DE MONTAJE (CON TUERCA EN T) BAFFLE CORTE DE ALTAVOZ REJILLA (DESMONTABLE) TIRAS DE REJILLA

5.2) COMPONENTES DEL ALTAVOZ

Los principales componentes de funcionamiento de un altavoz se muestran en el siguiente diagrama. Cuando una corriente eléctrica pasa a través de una bobina de alambre (la bobina móvil) en un campo magnético, produce una fuerza que varía con la corriente aplicada. El cono, conectado a la bobina móvil, se mueve hacia dentro y hacia fuera, creando ondas de alta y baja presión de aire.

El conjunto de bobina e imán es la „estructura motriz“ del altavoz. El movimiento está controlado por la suspensión del altavoz, que comprende la envolvente del cono y la „araña“. La envoltura y la araña permiten que la bobina se mueva libremente a lo largo del eje del núcleo del imán (o „polo“) sin tocar los lados del hueco magnético.

JUNTA TAPA ANTIPOLVO CONO ARANA CESTA PLACA SUPERIOR BOBINA DE VOZ CORE IMÁN PLACA TRASERA TERMINALES

CARACTERÍSTICAS TÉCNICAS

GENERAL

Referencia PCAP112BX PCAP212BX PCAP212X
Número de aperturas de ponentes 1 2 2
Para el diámetro del altavoz 12"
Conectores en la placa de conexiones 2 x entrada/salida en paralelo	2 x entrada mono/estéreo	2 x entrada mono/estéreo
Tipo de conector Jack de 6,3 mm
Tipo de instalación del altavoz Carga frontal
Rejilla delantera desmontable Sí
Volver Abra Cerrado
Instalación acústica (interior)	No
Material de la rejilla frontal	Tela
Cabinet material	Bafle de aglomerado/MDF
Revestimiento de armarios	Cuero de imitación
Material del deflector	MDF
Dimensiones (An. x Al. x F.)	580 x 450 x 290 mm	710 x 480 x 295 mm	710 x 480 x 295 mm
Peso	12 kg	15 kg	15 kg
Inclusive	Placa de conexión con campos de rotulación, Cable de conexión, Tornillos de fijación
Température ambiante	0 - 40°C
Humedad relativa	< 80%, no consensuado

ELIMINACIÓN

EMBALAJE:

1. Los embalajes se pueden llevar a reciclar a través de las vías de eliminación habituales.
2. Separe los materiales de embalaje de acuerdo con las leyes de eliminación de residuos y las normativas sobre reciclaje de tu país.

EQUIPO:

1. Este aparato está sujeto a la normativa europea Directiva europea sobre residuos de aparatos eléctricos y electrónicos, en su versión modificada. Directiva RAEE sobre residuos de aparatos eléctricos y electrónicos. Los equipos usados no deben eliminarse junto con la basura doméstica. El equipo usado debe eliminarse a través de una empresa de eliminación de residuos autorizada o de un sistema municipal de eliminación de residuos. Tenga en cuenta la normativa vigente en su país.

2. Respete todas las leyes y normativas vigentes de tu país relativas a la eliminación de residuos.

3. Los clientes particulares recibirán información sobre las posibilidades de eliminación respetuosa con el medio ambiente a través del distribuidor que les haya vendido el producto o bien a través de las correspondientes autoridades regionales.

DECLARACIONES DEL FABRICANTE

Garantía del fabricante y exención de responsabilidad Adam Hall GmbH

Adam-Hall-Str. 1

D-61267 Neu-Anspach (Alemania)

Correo electrónico: [e-mail] / +49 (0)6081 / 94190.

Encontrará las condiciones actuales de la garantía y el texto sobre la exención de responsabilidad en la siguiente página web:

Para reparaciones, póngase en contacto con su distribuidor.

CONFORMIDAD CE

Por la presente, Adam Hall GmbH declara que este producto es conforme con las siguientes directivas (en la medida en que sean pertinentes):

Directiva sobre baja tensión (LVD) (2014/35/UE)

Directiva sobre compatibilidad electromagnética (EMC) (2014/30/UE)

Directiva sobre restricciones a la utilización de determinadas sustancias peligrosas en aparatos eléctricos y electrónicos (RoHS) (2011/65/UE)

Directiva sobre equipos radioeléctricos (RED) (2014/53/UE)

DECLARACIÓN DE CONFORMIDAD CE

Las declaraciones de conformidad para los productos sujetos a las directivas LVD, EMC y RoHS pueden solicitarse a [e-mail]

Las declaraciones de conformidad para los productos sujetos a la directiva RED pueden descargarse en www.adamhall.com/compliance/.

DECLARACIÓN FCC

Este dispositivo cumple con la parte 15 de las normas de la FCC.

Su funcionamiento está sujeto a las dos condiciones siguientes:

(1) Este dispositivo no puede causar interferencias perjudiciales, y
(2) Este dispositivo debe aceptar cualquier interferencia recibida, incluidas las interferencias que puedan causar un funcionamiento no deseado.

ESTE DOCUMENTO PUEDE ESTAR SUJETO A FALLOS DE IMPRESIÓN O ERRORES, ASÍ COMO A MODIFICACIONES TÉCNICAS O DE OTRO TIPO.
