MANUAL DE USUARIO EMW-2010-IG XWH EDESA

Lea las instrucciones detenidamente antes de utilizar el horno microondas y guárdelas en un lugar seguro.

Si sigue las instrucciones, disfrutará de su horno durante mucho más tiempo.

GUARDE ESTAS INSTRUCCIONES EN UN LUGAR SEGU- RO

PRECAUCIONES PARA PREVENIR UNA POSIBLE EXPOSICIÓN EXCESIVA A LA ENERGÍA DEL MICROONDAS

a) No intente utilizar este horno con la puerta abierta, ya que ello podría suponer una exposición perjudicial a la energía del microondas. Es importante no romper ni forzar los cierres de seguridad.
b) No coloque ningún objeto entre la cara frontal y la puerta ni permita que se acumulen suciedad ni restos de limpiadores en las superficies de sellado.
c) ADVERTENCIA: si se daña la puerta o su cierre hermético, el horno no debe ponerse en funcionamiento hasta que un especialista la repare.

APÉNDICE

Si el aparato no se conserva en buen estado de limpieza, es posible que la superficie se deteriore, lo que podría reducir a la vida útil del aparato y producir situaciones de riesgo.

Especificaciones

Modelo: EMW-2010-IG
Tensión nominal: 230 V~50 Hz
Potencia nominal de entrada (microondas): 1250 W
Potencia nominal de salida (microondas): 800 W
Potencia nominal de entrada (grill): 1 000 W
Capacidad del microondas: 20 l
Diámetro del plato giratorio: ∅ 245 mm
Dimensiones externas (An. x Pr. x Al.): 595 x 343,5 x 388 mm
Peso neto: Aprox. 15 kg

INSTRUCCIONES IMPORTANTES DE SEGURIDAD ADVERTENCIA

Para reducir los riesgos de incendio, descarga eléctrica, lesiones o exposición excesiva a la energía de microondas al utilizar el aparato, siga las precauciones básicas, que incluyen:

1. Advertencia: los líquidos y otros alimentos no deben calentarse en recipientes sellados ya que pueden explotar.
2. Advertencia: es peligroso que cualquier persona que no esté específicamente cualificada retire la cubierta que protege de la energía del microondas.
3. Este aparato pueden usarlo niños mayores de 8 años y personas con capacidad física, sensorial o mental reducida o que carezcan de la experiencia y los conocimientos necesarios, siempre y cuando estén bajo supervisión o se les hayan proporcionado instrucciones para que puedan utilizarlo con total seguridad y si comprenden los peligros relacionados.

Los niños no deben jugar con el aparato. Las tareas de limpieza y mantenimiento del usuario no deben realizarlas niños, a no ser que sean mayores de 8 años y que lo hagan bajo supervisión.

1. Mantenga el aparato y su cable fuera del alcance de los niños menores de 8 años.
2. Utilice únicamente utensilios aptos para su uso en hornos microondas.

3. El horno y los restos de comida deberían limpiarse regularmente.

4. Lea y siga las "PRECAUCIONES PARA PREVENIR UNA POSIBLE EXPOSICIÓN EXCESIVA

A LA ENERGÍA DEL MICROONDAS" específicas.

1. Al calentar alimentos en recipientes de plástico o papel, vigile el microondas por si estos se prenden.
2. Si hay humo, apague o desenchufe el aparato y mantenga la puerta cerrada para que se extingan las llamas si las hubiera.
3. No caliente demasiado los alimentos.
4. No utilice el interior del microondas como almacén. No guarde alimentos como pan, galletas, etc. dentro del aparato.
5. Quite las tiras de precinto y las asas metálicas de los recipientes o las bolsas de papel o plástico antes de introducirlos en el microondas.
6. Instale o coloque este horno de acuerdo con las instrucciones de instalación proporcionadas.
7. No deberían calentarse en hornos microondas huevos con cáscara ni huevos duros, puesto que pueden explotar, incluso después de que hayan terminado de calentarse en el microondas.
8. Este aparato se ha diseñado para utilizar-se en aplicaciones domésticas y similares, como las que se indican a continuación:

- Zonas de cocina para empleados en tiendas, oficinas y otros entornos laborales.

- Clientes de hoteles, hostales y otros entornos de tipo residencial.

- Casas rurales.

- Alojamientos de cama y desayuno.

1. Con el fin de evitar riesgos, si se el cable de alimentación resulta dañado, debe reemplazarlo el fabricante, un representante del servicio técnico o personal cualificado.

2. No guarde ni utilice este aparato en el exterior.

3. No utilice el horno cerca del agua, en lugares con humedad o cerca de piscinas.
4. La temperatura de las superficies expuestas puede aumentar cuando el aparato está en funcionamiento. Es posible que las superficies se calienten durante el uso.
   Mantenga el cable lejos de superficies calientes, y no cubra nada de lo que se introduce en el microondas.
5. No deje que el cable cuelgue del borde de la mesa o la encimera.
6. Si el horno no se mantiene limpio, es posible que su superficie se deteriore, lo que afectaría negativamente a la vida útil del aparato y podría generar una situación peligrosa.
7. El contenido de biberones y tarros de comida para bebés debe agitarse y es necesario comprobar su temperatura antes de consumirlos para evitar quemaduras.
8. El calentamiento de bebidas en el microondas puede provocar una ebullición retardada, por lo que hay que proceder con precaución a la hora de manejar el recipiente.
9. El aparato no está pensado para que lo utilicen personas (incluidos niños) con discapacidades mentales, sensoriales o físicas, o bien con la falta de experiencia y conocimiento necesarios, a menos que la persona responsable de su seguridad las supervise o les enseñe cómo funciona el aparato.
10. Es necesario vigilar a los niños a fin de garantizar que no juegan con el aparato.
11. Este electrodoméstico no está diseñado

para que funcione por medio de un temporizador externo o un sistema de control remoto independiente.

1. Es posible que las partes expuestas se calienten durante el uso del aparato. Mantenga a los niños pequeños alejados.

2. No deben utilizarse máquinas de limpieza con vapor.

3. Durante su uso, el aparato se calienta. Hay que tener cuidado y evitar tocar los elementos calefactores del interior del horno.

4. Use únicamente la sonda de temperatura recomendada para este horno (en el caso de hornos que cuenten con una función para usar una sonda de temperatura).

5. ADVERTENCIA: el aparato y sus partes expuestas se calientan durante su uso. Hay que tener cuidado y evitar tocar los elementos calefactores. Mantenga alejados a los niños menores de 8 años a no ser que estén bajo supervisión continua.

6. El horno microondas debe utilizarse con la puerta decorativa abierta (en el caso de hornos que cuenten con puerta decorativa).

7. La superficie de un armario de almacenamiento puede calentarse.

LEA LAS INSTRUCCIONES DETENIDAMENTE Y GUÁRDELAS PARA CONSULTARLAS EN EL FUTURO

Para reducir el riesgo de lesiones personales con la instalación de puesta a tierra

PELIGRO

Riesgo de descarga eléctrica Tocar algunos componentes internos puede ocasionar le-

siones graves o incluso la muerte. No des- monte este electrodoméstico.

ADVERTENCIA

Riesgo de descarga eléctrica El uso inapropiado de la toma de tierra puede provocar una descarga eléctrica. No enchufe el aparato a una toma de corriente hasta que esté correctamente instalado y conectado a tierra.

El aparato debe estar conectado a tierra.

En el caso de que se produzca algún cortocircuito eléctrico, la toma de tierra reduce el riesgo de descarga eléctrica, ya que proporciona un cable de escape para la corriente eléctrica. Este aparato está equipado con un cable que tiene una toma de tierra con un enchufe de toma de tierra. El enchufe debe conectarse a una toma de corriente que esté correctamente instalada y conectada a tierra.

Consulte con un electricista cualificado o un técnico de servicio si no entiende las instrucciones de conexión a tierra o si tiene alguna duda sobre si el aparato está bien conectado a tierra. Si fuera necesario utilizar un cable alargador, utilice uno de 3 hilos.

1. Se suministra un cable de corriente corto para reducir el riesgo de enredarse en un cable más largo o tropezar con él.

2. Si se utiliza un conjunto de cables largos o un cable alargador:

1) La capacidad eléctrica nominal que indica el conjunto de cables o el cable alargador debería ser al menos la misma que la del aparato.

2) El alargador debe ser un cable de 3 hilos

de toma de tierra.

3) El cable largo debería colocarse de forma que no cuelgue de la encimera o la mesa, de modo que un niño no pueda tirar de este o tropezarse de forma accidental.

LIMPIEZA

Asegúrese de desenchufar el aparato de la corriente eléctrica.

1. Limpie el interior del horno con un paño ligeramente húmedo.

2. Limpie los accesorios de la forma habitual, en agua con jabón.

3. Si el marco, el sellado de la puerta y las partes contiguas se ensucian, deben limpiarse con precaución con un paño húmedo.

4. No utilice limpiadores abrasivos fuertes ni rascadores de metal afilados para limpiar el cristal de la puerta del horno, ya que pueden rayar la superficie y provocar que el cristal se rompa.

5. Sugerencia de limpieza. Para limpiar más fácilmente las paredes interiores con las que puedan haber entrado en contacto los alimentos cocinados:

Coloque medio limón en un recipiente, añada 300 ml de agua y caliente a una potencia de 100% del microondas durante 10 minutos. Frote el interior del horno con un paño suave y seco para limpiarlo.

UTENSILIOS

Lea las instrucciones de "Materiales que puede utilizar en el horno microondas o que debe evitar introducir en él". Hay algunos utensilios no metálicos cuyo uso en el microondas no es seguro. En caso de duda, puede realizar una prueba con el utensilio en cuestión con el procedimiento que se describe a continua-

ción.

Prueba de utensilio:

1. Llene un recipiente que se pueda introducir en el microondas con 1 vaso de agua fría (250 ml) y el utensilio en cuestión.
2. Caliéntelo a la máxima potencia durante 1 minuto.
3. Toque el utensilio con mucho cuidado. Si este está caliente, no lo utilice para cocinar con el microondas.
4. No supere 1 minuto de cocción.

PRECAUCIÓN

Riesgo de lesiones personales

Resulta peligroso que personas no cualificadas realicen cualquier tipo de mantenimiento o reparación que requiera retirar una tapa que proteja de la exposición a la energía del microondas.

MATERIALES QUE SE PUEDEN UTILIZAR EN EL HORNO MICROONDAS

Utensilios Observaciones
Rustidera Siga las instrucciones del fabricante. La parte inferior de la rustidera debe encontrarse al menos 5 mm por encima del plato giratorio. Un uso inco-recto puede hacer que el plato giratorio se rompa.
Vajilla	Use solo la que sea apta para microondas. Siga las instrucciones del fabricante. No utilice platos rotos o desconchados.
Tarros de cristal Retire	siempre la tapa. Utilícelos solo para calentar alimentos hasta que estén templados. La mayoría de los tarros de cristal no son resistentes a altas temperaturas y pueden romperse.
Cristalería	Use solo cristalería resistente al calor. Asegúrese de que no tenga adornos metálicos. No utilice platos rotos o desconchados.
Bolsas para cocinar en el horno	Siga las instrucciones del fabricante. No las cierre con tiras metálicas. Realice algunas incisiones para permitir que salga el vapor.
Platos y vasos de papel	Utilícelos únicamente para calentamiento y cocciones breves. No desa-tienda el horno mientras esté en funcionamiento.

Papel de cocina Utilícelo para cubrir alimentos cuando se vuelven a calentar y para absorber la grasa. Úselo solo para cocciones breves y siempre bajo supervisión.

Papel manteca Utilícelo como protección para evitar salpicaduras o como envoltura para cocinar al vapor.

Plástico Use solo el que sea apto para microondas. Siga las instrucciones del fabricante. Debe estar etiquetado como apto para microondas. Algunos recipientes de plástico se ablandan cuando los alimentos de su interior se calientan. Las “bolsas para hervir” y las bolsas de plástico totalmente cerradas deben rasgarse, agujerearse o pincharse como se indique en el envoltorio.

Film transparente Use solo el que sea apto para microondas. Utilícelo para cubrir alimentos mientras se cocinan con el fin de retener la humedad. No permita que el film transparente toque los alimentos.

Termómetros Use solo los aptos para microondas (termómetros para carnes y dulces).

Papel encerado Utilícelo como protección para evitar salpicaduras y retener la humedad.

MATERIALES QUE NO SE PUEDEN UTILIZAR EN EL HORNO MICROONDAS

Utensilios Observaciones
Bandeja de aluminio	Es posible que haga saltar chispas. Traslade los alimentos a un recipiente apto para microondas.
Cartón para comida con asa metálica	Es posible que haga saltar chispas. Traslade los alimentos a un recipiente apto para microondas.
Utensilios metálicos o con adornos metálicos	El metal protege la comida de la energía del microondas. Los adornos metálicos pueden hacer que salten chispas.
Tiras de precinto metálicas	Es posible que hagan saltar chispas y que estas provoquen un incendio en el horno.
Bolsas de papel Pueden provocar un incendio en el horno.
Espuma plástica La espuma plástica puede fundirse o contaminar el líquido que contiene al exponerla a altas temperaturas.
Madera	La madera se secará al utilizarla en el horno microondas; además es posible que se rompa o se agriete.

PREPARACIÓN DEL HORNO

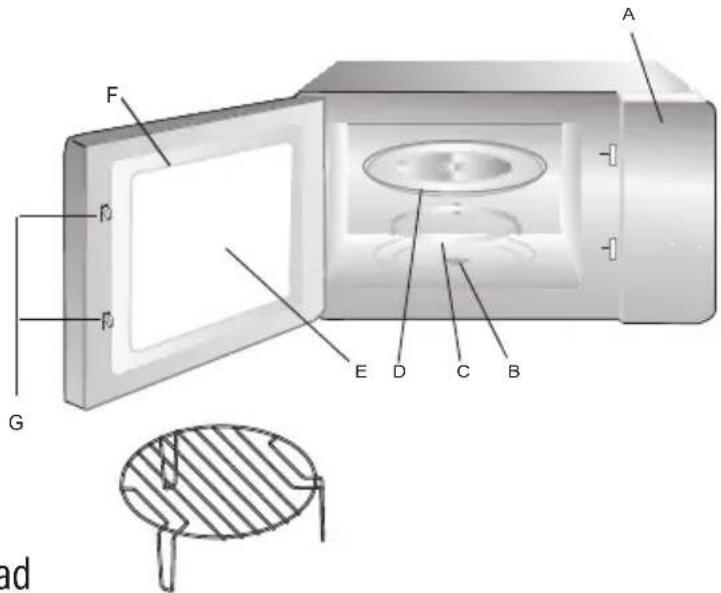

Nombres de las piezas y los accesorios del horno

Extraiga el horno y todos los materiales del embalaje y del interior del aparato. El horno se entrega con los accesorios siguientes:

Bandeja de vidrio 1

Conjunto de aro giratorio 1

Manual de instrucciones 1

A) Panel de control
B) Eje giratorio
C) Conjunto de aro giratorio
D) Bandeja de vidrio
E) Ventana de observación
F) Conjunto de la puerta
G) Sistema de bloqueo de seguridad

Rejilla (solo puede usarse en la función de grill y debe colocarse sobre la bandeja de vidrio)

A F G E D C B B

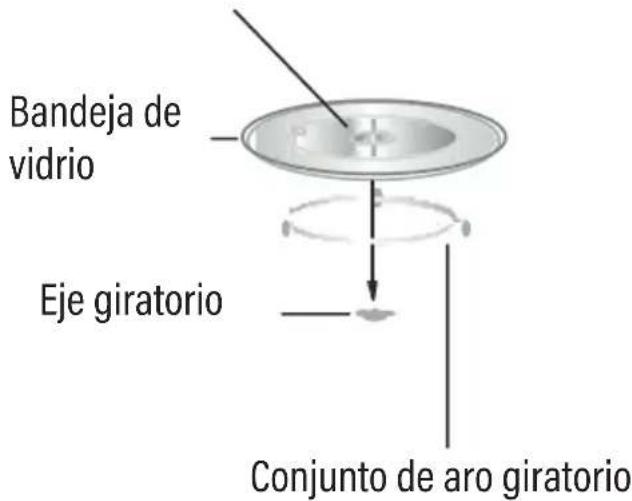

Instalación del plato giratorio

Cubo central (parte inferior)

Bandeja de vidrio Eje giratorio Conjunto de aro giratorio

a. Nunca coloque la bandeja de vidrio al revés. La bandeja de vidrio nunca debe bloquearse.
b. Tanto la bandeja de vidrio como el conjunto de aro giratorio deben usarse siempre durante la cocción.
c. Todos los alimentos y recipientes deben colocarse siempre sobre la bandeja de vidrio.
d. Si la bandeja de vidrio o el conjunto de aro giratorio se rompen o se agrietan, póngase en contacto con el centro de servicio autorizado más cercano.

Instalación y conexión

1. Este aparato está indicado exclusivamente para uso doméstico.
2. Este horno se ha diseñado únicamente para utilizarlo como aparato empotrado. No se ha concebido para usarlo sobre encimeras o dentro de armarios.
3. Lea detenidamente las instrucciones especiales de instalación.
4. El aparato puede instalarse en un armario fijado a la pared de 60 cm de ancho (con al menos 55 cm de profundidad y situado a 85 cm de distancia del suelo).
5. El electrodoméstico está dotado de un enchufe y únicamente debe conectarse a una toma de corriente con la puesta a tierra correctamente instalada.
6. El voltaje de la red de suministro ha de corresponderse con el voltaje especificado en la placa de tensión.
7. La instalación de la toma de corriente y la sustitución del cable de conexión únicamente debe realizarlas un electricista cualificado. Si el enchufe deja de ser accesible después de la instalación, debe haber un dispositivo de desconexión de todos los polos en el lado de la instalación con una separación de al menos 3 mm.
8. No deben utilizarse adaptadores, ladrones ni alargadores. Una sobrecarga podría provocar un incendio.

La superficie de apoyo podría calentarse durante el funcionamiento.

Instrucciones de instalación

Lea el manual detenidamente antes de la instalación

Tenga en cuenta lo siguiente:

Conexión eléctrica

El horno está dotado de un enchufe y únicamente debe conectarse a una toma de corriente con la puesta a tierra correctamente instalada. La instalación de la toma de corriente y la sustitución del cable de conexión únicamente debe realizarlas un electricista cualificado y de acuerdo con las normas correspondientes. Si el enchufe deja de ser accesible después de la instalación, debe haber un interruptor de aislamiento de todos los polos en el lado de la instalación con una separación de al menos 3 mm. El armario en el que se empotra el horno no debe disponer de ningún panel trasero por detrás del aparato. Altura mínima de instalación: 85 cm. No cubra las ranuras de ventilación ni los orificios de succión.

Nota:

No bloquee ni doble el cable de alimentación.

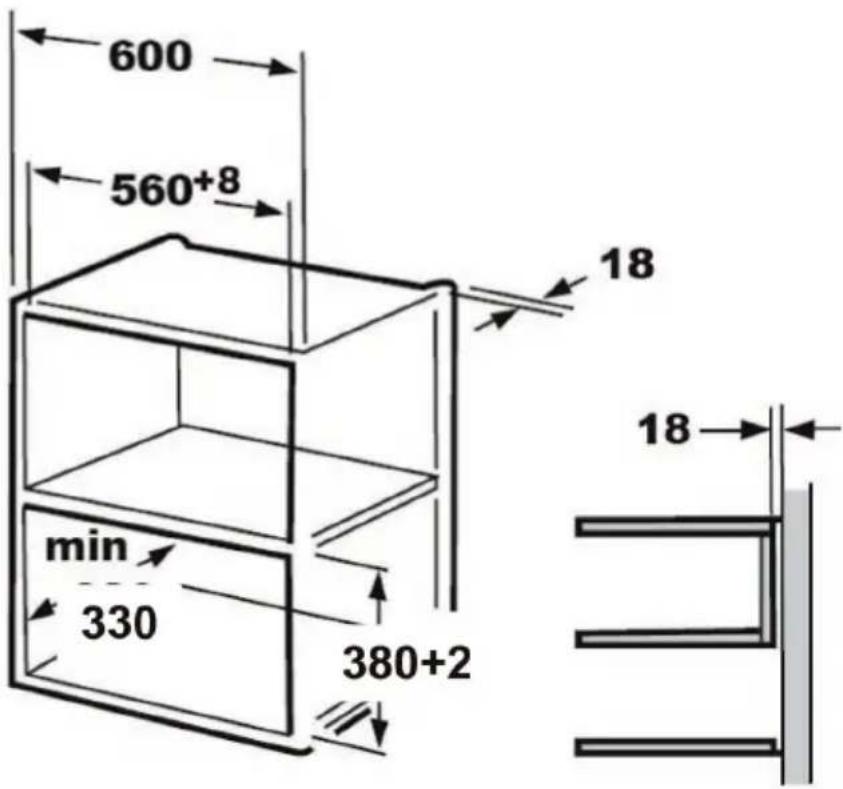

A. Mobiliario empotrado

El armario en el que se empotra el horno no debe contar con un panel trasero detrás del aparato. La altura mínima de instalación es de 85 cm.

No cubra las ranuras de ventilación ni los puntos de las tomas de aire.

600 560+8 18 min 330 380+2 18

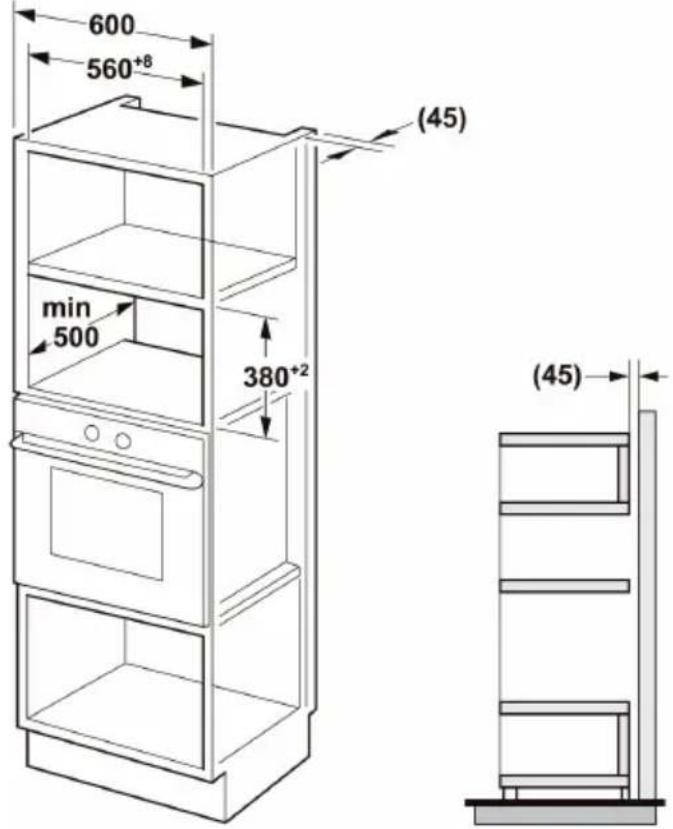

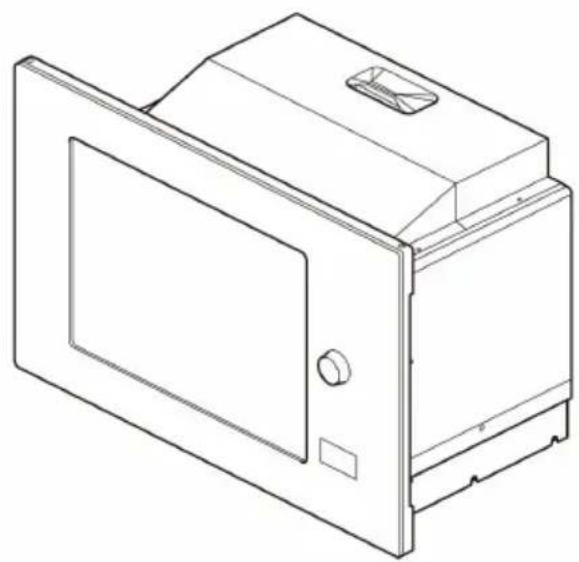

B. Instalación del horno

600 560+8 min 500 380+2 (45) (45)

1. • No bloquee ni doble el cable de alimentación.
2. Asegúrese de que el horno está colocado en el centro del armario.

2

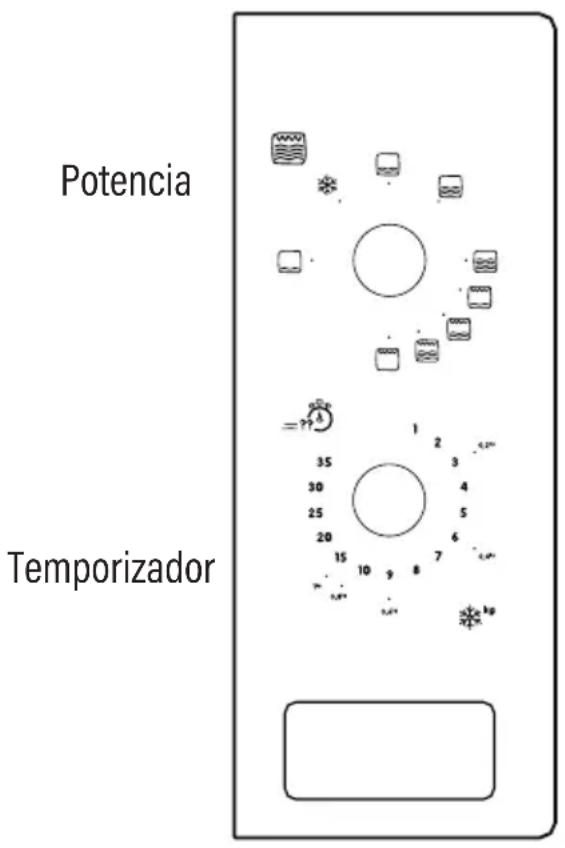

Panel de control y funciones Instrucciones de funcionamiento

Potencia Temporizador

1. Para confi gurar la potencia de cocción girando el mando de potencia al nivel deseado.
2. Para confi gurar el tiempo de cocción girando el mando del temporizador al tiempo deseado según la guía de cocción de alimentos.
3. El microondas comenzará la cocción automáticamente una vez confi gurados el nivel de potencia y el tiempo.
4. Una vez transcurrido el tiempo de cocción, sonará una campanita y el microondas se detendrá.
5. Si el microondas no se está utilizando, configure siempre el tiempo en "0".

Función/potencia Resultado Aplicación
Low 17 % micro. Ablandar helado
Med. Low (Defrost) 33 % micro. Estofado, ablandar mantequilla o descongelar
Med. 55 % micro. Estofado, pescado
Med. High 77 % micro. Arroz, pescado, pollo, carne picada
High 100 % micro. Recalentar, leche, hervir agua, verduras, bebida

Función/potencia	Resultado	Aplicación
Combi. 1	80 % grill 20 % micro.	Salchicha, cordero, kebab, marisco, bistec
Combi. 2	70 % grill 30 % micro.	Trozos de pollo, pechugas de pollo, chuletas de cerdo
Combi. 3	60 % grill 40 % micro.	Pollo entero
Gril	100 % grill	Pan horneado, alimentos en rodajas

Aviso: Al sacar la comida del microondas, asegúrese de que esté apagado girando el interruptor del temporizador hasta la posición 0 (cero).

Si no es así y el microondas se utiliza sin comida, puede producirse un sobrecalentamiento y dañarse el magnetrón.

Resolución de problemas

Normal
El horno microondas interfiere en la recepción de la televisión	Es posible que la recepción de radio y televisión se vea afectada cuando el horno microondas está en funcionamiento. Es parecida a la interferencia de pequeños electrodomésticos, como batidoras, aspiradoras y ventiladores. Es algo normal.
Luz tenue del horno En cocción	a baja potencia, la luz del horno se puede atenuar.Es algo normal.
Vapor acumulado en la puerta, sale aire caliente por los conductos de ventilación	Durante la cocción, puede salir vapor de los alimentos.La mayor parte saldrá por los conductos de ventilación. Sin embargo, es posible que se acumule en un lugar frío como la puerta del horno. Es algo normal.
El horno se ha puesto en marcha accidentalmente sin comida en su interior	Está prohibido poner el horno en funcionamiento sin comida en su interior. Resulta muy peligroso.

Problema Causa posible	Solución
El horno no se puede poner en marcha	1) El cable no está conectado correctamente.	Desconéctelo. Vuelva a conectarlo pasados 10 segundos.
	2) El fusible o el interruptor automático se queman.	Sustituya el fusible o restablezca el interruptor (reparado por personal cualificado de nuestra empresa).
	3) Problema con la toma de corriente.	Pruebe la toma de corriente con otros aparatos eléctricos.
El horno no calienta 4) La puerta no se ha cerrado correctamente.		Cierre bien la puerta.

De conformidad con la Directiva sobre residuos de aparatos eléctricos y electrónicos (WEE), estos residuos se han de recoger y procesar por separado. Si en algún momento necesita desechar este producto, NO lo haga junto con los residuos domésticos. Envíelo a los puntos habilitados para la recogida de residuos eléctricos y electrónicos.

ENERGIA EXCESSIVA DO MICROONDAS" específicas.

LEIA ATENTAMENTE E GUARDE PARA FUTURA CONSULTA

Perigo de choque eléctrico

de que se tropece num cabo comprido.

Instalación del plato giratorio

Oficinas: c/ Anabel Segura 11, 3°. 28108. Alcobendas. Madrid. España

Fábrica: c/ del Ter 2, Apdo. 9. 08570. Torelló.Barcelona. España

www.edesa.es
