MANUAL DE UTILIZADOR EMW-2010-IG XWH EDESA

Instalação do prato rotativo

a. Nunca tente colocar o prato de vidro voltado para baixo. O movimento do prato de vidro nunca deve estar limitado.
b. Tanto o prato de vidro como a estrutura de anel rotativo devem ser sempre utilizados durante a cozedura.
c. Todos os alimentos e recipientes devem ser colocados em cima do prato de vidro, para se proceder à cozedura.
d. Se o prato de vidro ou a estrutura de anel rotativo se partir ou rachar, contacte o centro de
reparações autorizado mais próximo.

Cubo central (parte inferior)

Prato de vidro Prato de vidro Estrutura de anel rotativo

Leia atentamente estas instruções antes de utilizar o seu microondas e guarde-as cuidadosamente para futura consulta.

Se seguir as instruções, o seu forno funcionará correctamente durante vários anos.

CONSERVE ESTAS INSTRUÇÕES CUIDADOSAMENTE

PRECAUÇÕES A TER EM CONTA PARA EVITAR UMA POSSÍ- VEL EXPOSIÇÃO A ENERGIA EXCESSIVA DO MICROONDAS

(a) Não tente colocar este microondas em funcionamento com a porta aberta, uma vez que pode resultar numa exposição nociva à energia de microondas. É importante não forçar ou alterar os dispositivos de bloqueios de segurança.

(b) Não introduza qualquer objecto entre a face frontal e a porta do forno nem deixe que se acumule sujidade ou resíduos de produtos de limpeza nas superfícies de vedação.

(c) AVISO: Se a porta ou as vedações da porta estiverem danificadas, o forno não deve ser colocado em funcionamento até que os danos sejam reparados por um técnico qualificado.

ADENDA

Se não for mantida a limpeza do aparelho, a superfície pode ficar danificada, o que pode afectar a vida útil do aparelho e criar uma situação de risco.

Especificaciones

Modelo: EMW-2010-IG
Tensión nominal: 230 V~50 Hz
Potência nominal de entrada (microondas): 1250 W
Potência nominal de saída (mi-croondas): 800 W
Potência nominal de entrada (grelhador): 1 000 W
Capacidade do forno: 20 l
Diâmetro do prato rotativo: ∅ 245 mm
Dimensões externas (LxPxA): 595 x 343,5 x 388 mm
Peso líquido: Aprox. 15 kg

INSTRUÇÕES DE SEGURANÇA IMPORTANTES AVISO

Para reduzir o risco de incêndio, choque eléctrico, lesão ou exposição a energia excessiva do forno de microondas ao utilizar o seu aparelho, siga as seguintes precauções básicas:

1. Aviso: os líquidos e outros alimentos não devem ser aquecidos em recipientes fecha-dos, pois podem explodir.
2. Aviso: retirar a cobertura que protege da exposição à energia de microondas é perigoso e apenas deve ser efectuado por um técnico qualificado.
3. Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimento, se lhes tiverem sido dado instruções adequadas para que o utilizem em segurança e compreendam os perigos de uma utilização inadequada. As crianças não devem brincar com o aparelho.

A limpeza e manutenção não deve ser efectuada por crianças, excepto se tiverem uma idade superior a 8 anos e sob a supervisão de um adulto.

1. Mantenha o aparelho e o respectivo cabo fora do alcance de crianças com menos de 8 anos de idade.

2. Utilize apenas utensílios adequados para microondas.

3. O forno deve ser limpo regularmente e devem ser retirados quaisquer restos de alimentos.

4. Leia e siga as "PRECAUÇÕES A TER EM CONTA PARA EVITAR UMA POSSÍVEL EXPOSIÇÃO À

1. Preste atenção quando aquecer alimentos em recipientes de plástico ou papel, uma vez que existe a possibilidade de ignição.

2. Se se começar a formar fumo, desligue ou retire a ficha do aparelho e mantenha a porta fechada de modo a abafar quaisquer chamas.

3. Não cozinhe os alimentos excessivamente.

4. Não utilize o microondas como local de armazenamento. Não guarde produtos como pão, bolos, etc. dentro do microondas.

5. Retire os arames e pegas de metal dos recipientes/sacos de plástico ou papel antes de os colocar no microondas.

6. Instale ou coloque este microondas apenas de acordo com as instruções de instalação fornecidas.

7. Os ovos que ainda se encontrem dentro da

casca ou os ovos cozidos não devem ser aquecidos nos fornos de microondas, pois podem explodir, mesmo após o aquecimento com o microondas.

1. Este aparelho destina-se a ser utilizado em aplicações domésticas e aplicações semelhantes, tais como:

-áreas reservadas para as refeições do pessoal em lojas, escritórios e outros ambientes de trabalho;

-por clientes em hotéis, motéis e outros ambientes de tipo residencial;

-quintas;

-ambientes do tipo hospedaria.

1. Se o cabo de alimentação estiver danifi-

cado, terá de ser substituído pelo fabricante, agente de reparação ou por um técnico qualificado, de modo a evitar riscos.

1. Não guarde nem utilize este aparelho no exterior.

2. Não utilize este microondas perto de água,

numa superfície molhada ou perto de uma piscina.

1. A temperatura das superfícies acessíveis pode ser elevada quando o aparelho estiver a ser utilizado. As superfícies podem ficar quentes quando o aparelho estiver a ser utilizado. Mantenha o cabo afastado da superfície quente e não tape quaisquer elementos do microondas.

2. Não deixe o cabo pendurado na extremidade de uma mesa ou balcão.

3. Se não mantiver o microondas limpo, a superfície pode deteriorar-se, o que pode afectar negativamente a vida útil do aparelho e possivelmente originar situações de risco.

4. O conteúdo de biberões e frascos de comida de bebé deve ser mexido ou agitado e a

temperatura verificada antes do consumo, de

modo a evitar queimaduras.

1. O aquecimento de bebidas no microondas pode levar a uma fervura tardia repentina, portanto tenha cuidado ao manusear o recipiente.

2. O aparelho não foi concebido para ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais

reduzidas ou com falta de experiência e conhecimento, a menos que a pessoa responsável pela sua segurança lhes tenha dado instruções relativamente à utilização do aparelho.

1. As crianças devem ser supervisionadas para impedir que brinquem com o aparelho.

2. Os aparelhos não foram concebidos para serem utilizados com um temporizador externo ou com um sistema de controlo remoto em separado.

3. A temperatura das superfícies acessíveis pode ser elevada quando o aparelho estiver a ser utilizado. Deve manter-se as crianças afastadas do aparelho.

4. Não deve utilizar-se um aparelho de limpeza a vapor.

5. O aparelho fica quente quando está a ser utilizado. Tenha cuidado para evitar tocar nos elementos de aquecimento existentes no interior do forno.

6. Utilize apenas a sonda de temperatura recomendada para este forno. (Para os fornos fornecidos com um recurso para a utilização de uma sonda com detecção de temperatura.)

7. AVISO: o aparelho e as respectivas peças acessíveis ficam quentes quando o aparelho estiver a ser utilizado. Deve ter-se cuidado para evitar tocar nos elementos de aquecimento. As crianças com idade inferior a 8 anos devem estar afastadas do aparelho, a menos que estejam a ser continuamente supervisionadas.

8. A porta do microondas deve ser utilizada com a porta decorativa aberta. (Para os for-

nos com uma porta decorativa.)

1. A superfície de um armário de armazenamento do microondas pode ficar quente.

Instalação da ligação à terra para reduzir o risco de lesões

PERIGO

Tocar em alguns componentes internos pode provocar lesões graves ou mesmo levar à morte. Não desmonte este aparelho. AVISO

Perigo de choque eléctrico A utilização inadequada da ligação à terra pode provocar um choque eléctrico. Não ligue a ficha a uma tomada até que o aparelho esteja correctamente instalado e ligado à terra.

Este aparelho tem de ser ligado à terra.

No caso de um curto-circuito eléctrico, a ligação à terra reduz o risco de choque eléctrico, proporcionando um condutor para a corrente eléctrica. Este aparelho vem equipado com um cabo com um fio de ligação à terra e uma ficha de ligação à terra. A ficha tem de ser ligada a uma tomada que esteja correctamente instalada e ligada à terra.

Consulte um electricista ou um especialista qualificado caso não compreenda totalmente as instruções relativas a ligações à terra ou se tiver dúvidas em relação à correcta instalação da ligação à terra. Se for necessário utilizar uma extensão, utilize apenas uma com ligação à terra.

1. É fornecido um cabo de alimentação curto para reduzir o risco de emaranhamento ou

1. Se utilizar um cabo comprido ou uma extensão:

1) A potência eléctrica nominal assinalada no

cabo ou extensão deve ser igual ou superior à

potência eléctrica nominal do aparelho.

2) A extensão deve possuir ligação à terra.

3) O cabo comprido deve ser colocado de modo a que não fique pendurado num balcão ou mesa, onde poderia ser puxado por uma criança ou fazer com que alguém tropeçasse no mesmo inadvertamente.

LIMPEZA

Certifique-se de que desliga o aparelho da fonte de alimentação.

1. Limpe a parte interior do microondas, após a utilização, com um pano ligeiramente hú-mido.

2. Limpe os acessórios da maneira habitual, com água e detergente.

3. Quando estiverem sujas, a estrutura e a vedação da porta e as peças adjacentes devem ser limpas cuidadosamente com um pano húmido.

4. Não utilize produtos de limpeza abrasivos agressivos nem raspadores metálicos pontiagudos para limpar o vidro da porta do forno, uma vez que pode riscar a superfície, o que pode resultar no estilhaçamento do vidro.

5. Sugestão de limpeza---Para uma limpeza mais fácil das paredes do interior do forno com as quais a comida cozinhada pode entrar em contacto:

Coloque metade de um limão numa taça, adicione 300 ml de água e aqueça no microondas a uma potência de 100% durante 10 minutos.

Limpe o forno com um pano macio e seco.

UTENSÍLIOS

Consulte as instruções acerca de "Materiais que podem ser utilizados ou materiais que devem ser evitados no forno de microondas". Existem certos utensílios não metálicos que não são seguros para utilização em microondas. Em caso de dúvida, pode testar o utensílio em questão, seguindo o procedimento em baixo.

Teste ao utensílio:

1. Encha um recipiente seguro para ser utilizado no microondas com 1 copo de água fria (250 ml), em conjunto com o utensílio em questão.
2. Aqueça com a energia no máximo durante 1 minuto.
3. Toque cuidadosamente no utensílio. Se a parte do utensílio que ficou fora de água estiver quente, não o utilize no microondas.
4. Não aqueça durante mais de 1 minuto.

CUIDADO

Perigo de lesões

Retirar a cobertura que protege da exposição à energia do microondas é perigoso e apenas deve ser efectuado por um técnico qualificado.

MATERIAIS QUE PODE UTILIZAR NO FORNO DE MICROONDAS

Utensílios Notas
Prato para gratinar	Siga as instruções do fabricante. O fundo do prato para gratinar deve estar, no mínimo, 5 mm acima do prato rotativo. A utilização incorrecta pode fazer com que o prato rotativo se parta.
Serviço de jantar	Apto para microondas. Siga as instruções do fabricante. Não utilize pratos lascados ou rachados.
Frascos de vidro Retire	sempre a tampa. Utilize apenas para aquecer os alimentos até ficarem quentes. A maioria dos frascos de vidro não é resistente ao calor e pode partir-se.
Copos Utilize apenas	copos resistentes ao calor. Certifique-se de que não têm rebordo metálico. Não utilize copos lascados ou rachados.
Sacos para cozinhar no forno	Siga as instruções do fabricante. Não feche com um fio de metal. Faça pequenos orifícios para permitir que o vapor saia.
Pratos e copos de papel	Utilize apenas para cozinhar/aquecer durante curtos períodos de tempo. Não deixe o microondas sem supervisão durante a cozedura.
Rolos de papel Utilize	para cobrir os alimentos, como forma de reaquecer e absorver a gordura. Utilize apenas com supervisão durante um curto período de tempo.
Papel vegetal Utilize	como cobertura para impedir salpicos ou como cobertura para cozinhar a vapor.
Plástico Apto para microondas. Siga as instruções do fabricante. Deve ter a etiqueta "Seguro para microondas". Alguns recipientes de plástico amolecem à medida que os alimentos aquecem no interior. Os "sacos de ebulição" e os sacos de plástico herméticos devem ter pequenos orifícios para ventilação, conforme indicado na caixa.
Embrulho de plástico	Apto para microondas. Utilize para cobrir os alimentos durante a cozedura, para reter a humidade. Não deixe que o embrulho de plástico toque nos alimentos.
Termómetros Apenas	seguro para microondas (termómetros para a carne e doces).
Papel de cera Utilize	como cobertura para impedir salpicos e para reter a humidade.

MATERIAIS QUE NÃO DEVEM SER UTILIZADOS NO FORNO DE MICROONDAS

Utensílios Notas
Tabuleiro de alumínio	Pode provocar faíscas. Transfira os alimentos para um recipiente seguro para microondas.
Recipiente de car-tão com pega de metal	Pode provocar faíscas. Transfira os alimentos para um recipiente seguro para microondas.
Utensílios de metal ou com rebordo de metal	O metal protege os alimentos da energia de microondas. O rebordo de metal pode provocar faíscas.
Fios de metal Podem	provocar faíscas e chamas no microondas.
Sacos de papel Podem	provocar chamas no microondas.
Espuma plástica A espuma plástica pode derreter ou contaminar o líquido no interior quando exposta a altas temperaturas.
Madeira A madeira	seca quando é utilizada no microondas e pode rachar ou quebrar.

INSTALAR O MICROONDAS

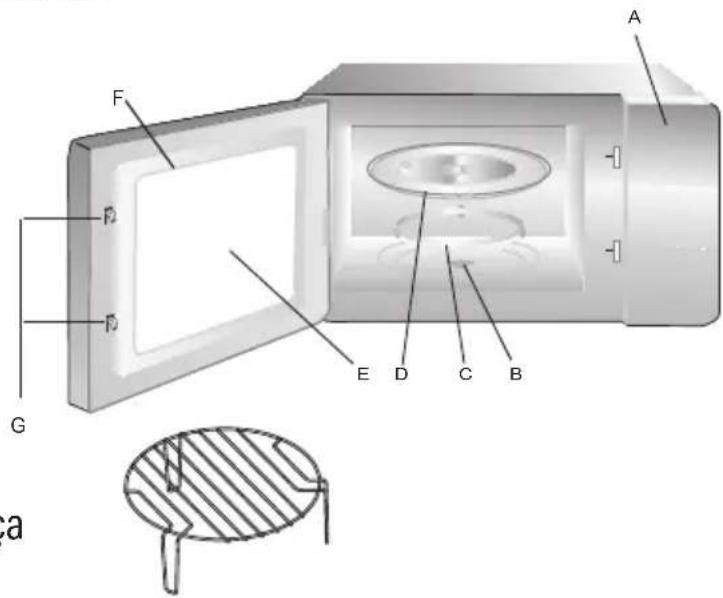

Nomes das peças e acessórios do microondas

Retire o microondas e todos os materiais da caixa e da cavidade do microondas. O seu microondas inclui os seguintes acessórios:

Prato de vidro 1

Estrutura de anel rotativo 1

Manual de instruções 1

A) Painel de controlo
B) Eixo rotativo
C) Estrutura de anel rotativo
D) Prato de vidro
E) Janela de observação
F) Estrutura da porta

G) Sistema de bloqueio de segurança

A F B B E D C B G a

Suporte de grelhador (apenas para aparelhos com grelhador e deve ser colocado no prato de vidro)

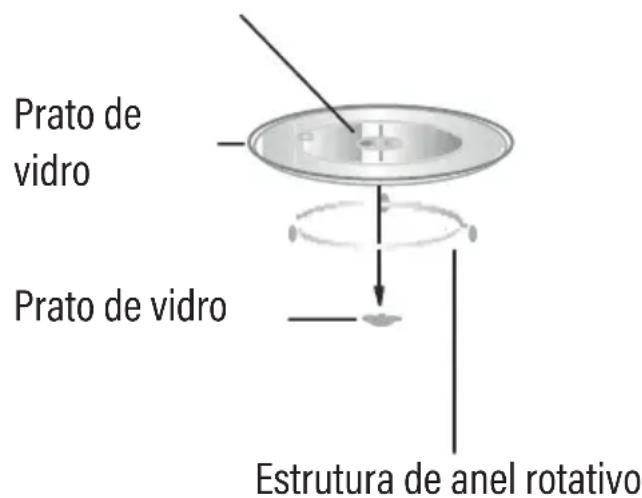

Instalação do prato rotativo

a. Nunca tente colocar o prato de vidro voltado para baixo. O movimento do prato de vidro nunca deve estar limitado.
b. Tanto o prato de vidro como a estrutura de anel rotativo devem ser sempre utilizados durante a cozedura.
c. Todos os alimentos e recipientes devem ser colocados em cima do prato de vidro, para se proceder à cozedura.
d. Se o prato de vidro ou a estrutura de anel rotativo se partir ou rachar, contacte o centro de reparações autorizado mais próximo.
Cubo central (parte inferior)
Prato de vidro
Prato de vidro

Instalação e ligação

1. Este aparelho destina-se exclusivamente a utilização doméstica.
2. Este microondas foi concebido apenas para ser encastrado. Não foi fabricado para ser utilizado numa bancada nem no interior de um armário.
3. Siga as instruções especiais de instalação.
4. O aparelho pode ser instalado num armário de parede com 60 cm de largura (no mínimo, com 55 cm de profundidade e 85 cm acima do nível do solo).
5. O aparelho está equipado com uma ficha que apenas deve ser ligada a uma tomada com ligação à terra, instalada correctamente.
6. A tensão de rede deve corresponder à tensão especificada na placa de características.
7. Apenas um electricista qualificado pode instalar a tomada e substituir o cabo de ligação. Se a ficha deixar de ser acessível após a instalação, debe haver um dispositivo seccionador omnipolar no momento da instalação, com uma distância de contacto de, pelo menos, 3 mm.
8. Não deve utilizar adaptadores, fichas múltiplas ou cabos de extensão. Em caso de sobrecarga, existe perigo de incêndio.

A superfície acessível pode ficar quente durante o funcionamento.

Instruções de instalação

Leia atentamente o manual antes de efectuar a instalação

Tome nota

Ligação eléctrica

O microondas está equipado com uma ficha que apenas deve ser ligada a uma tomada com ligação à terra instalada correctamente. Apenas um electricista qualificado pode instalar a tomada e substituir o cabo de ligação, de acordo com os regulamentos adequados. Se a ficha

deixar de ser acessível após a instalação, deve existir um dispositivo seccionador omnipolar aquando da instalação, com uma distância de contacto de, pelo menos, 3 mm. O armário não deve ter um painel posterior, tapando o aparelho. Altura mínima de instalação: 85 cm. Não tape orifícios de ventilação nem de sucção.

Nota:

Não prenda nem dobre o cabo de alimentação.

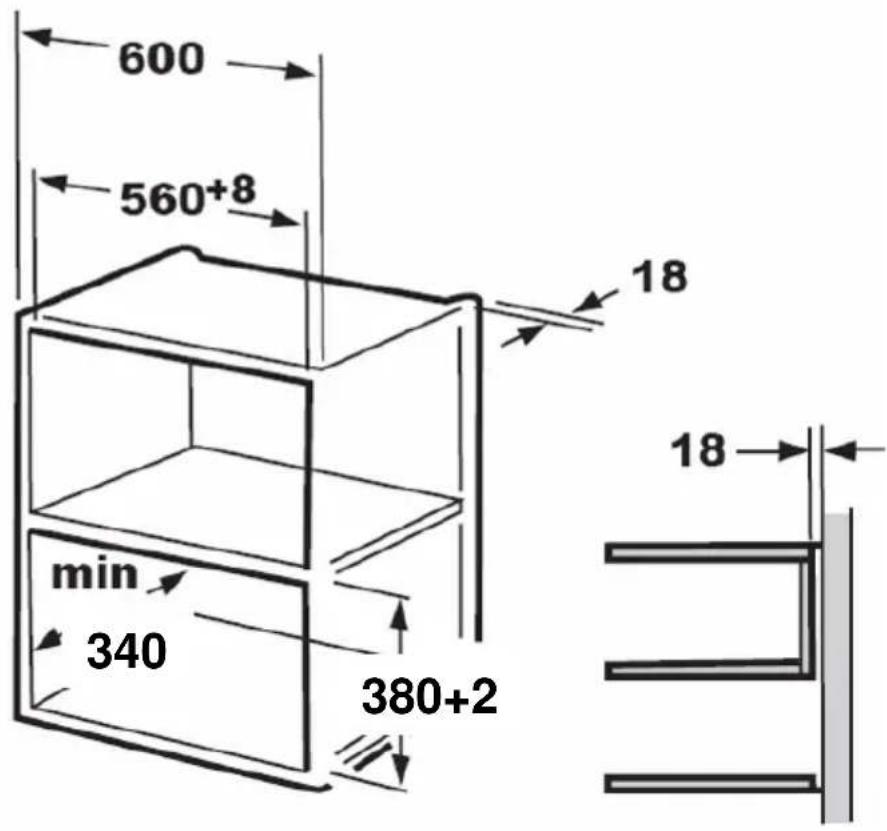

A. Armário encastrado

O armário encastrado não deverá ter uma parede traseira por trás do aparelho. A altura mínima de instalação é de 85 cm.

Não tape orifícios de ventilação nem os pontos de entrada de ar.

1.

600 560+8 18 min 340 380+2 18

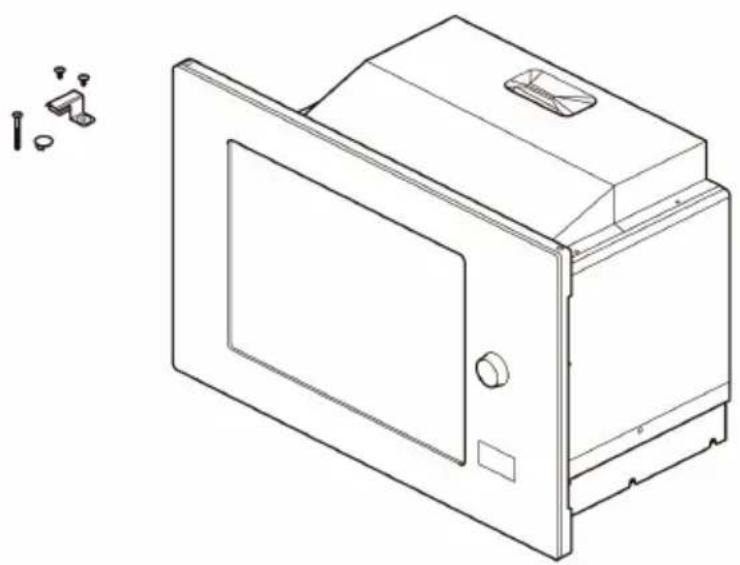

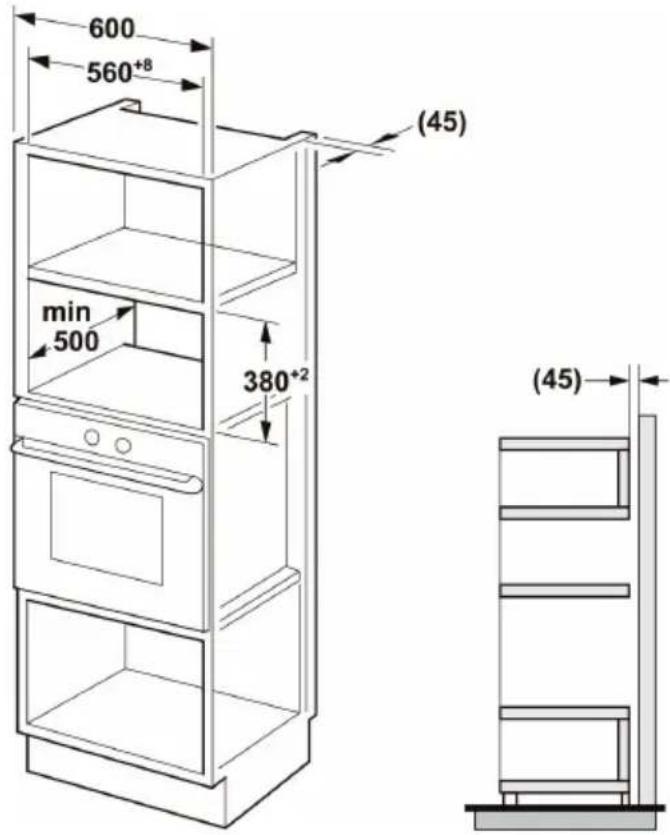

B. Instalar o forno

600 560+8 min 500 380+2 (45) (45)

1. • Não prenda nem dobre o cabo de alimentação.

- Certifi que-se de que o forno é instalado no centro do armário.

2

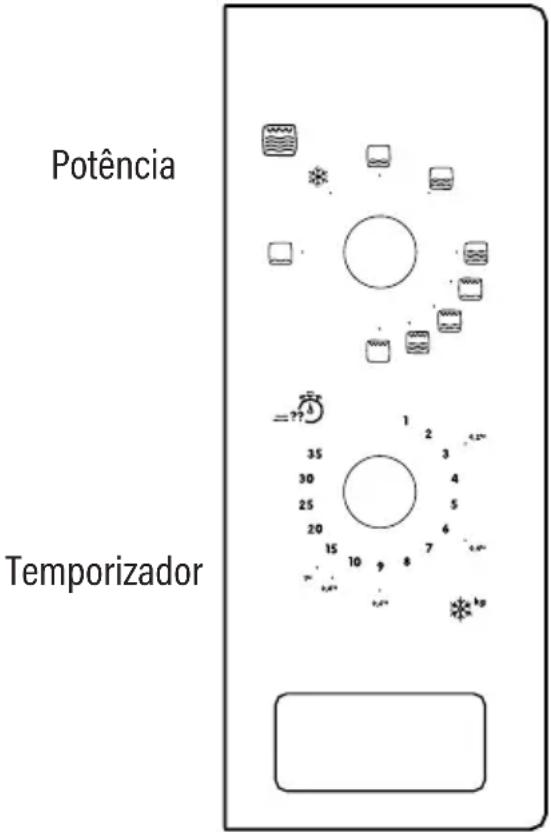

Painel de controlo e funções Instruções de funcionamento

Potência Temporizador

1. Para configurar a potência de cozedura, rodar o comando de potência até ao nível desejado.
2. Para configurar o tempo de cozedura, rodar o comando do temporizador até ao tempo desejado, segundo o guia de cozedura dos alimentos.
3. O microondas iniciará automaticamente a cozedura, após a configuração do nível de potência e do tempo.
4. Uma vez decorrido o tempo de cozedura, é emitido um aviso sonoro e o microondas pára de funcionar.
5. Quando o microondas não estiver a ser utilizado, definir sempre o tempo para "0".

Função/potência Resultado Aplicação
Baixa 17 % micro. Amolecer gelado
Média-Baixa (descongelar) 33 % micro. Estufado, amolecer manteiga ou descongelar
Média 55 % micro. Estufado, peixe
Médio-Alto 77 % micro. Arroz, peixe, frango, carne picada
Alta	100 % micro.	Reaquecer, leite, ferver água, verduras, bebidas

Função/potência	Resultado	Aplicação
Combi. 1	80 % grill 20 % micro.	Salsicha, borrego, kebab, marisco, bife
Combi. 2	70 % grill 30 % micro.	Pedaços de frango, peitos de frango, costeletas de porco
Combi. 3	60 % grill 40 % micro.	Frango inteiro
Gril	100 % grill	Pão cozido, alimentos em fatias

Aviso: Ao retirar os alimentos do microondas, assegurar que este está desligado rodando o interruptor do temporizador até à posição 0 (zero).

Caso contrário, se o microondas for utilizado sem alimentos, pode ocorrer um sobreaquecimento e provocar danos no magnetrão.

Resolução de problemas

Normal
O microondas interfere com a recepção da televisão	O rádio e a televisão podem sofrer interferências quando o microondas estiver a funcionar. É semelhante à interferência de pequenos electrodomésticos, como a trituradora, o aspirador ou a ventoinha eléctrica. Esta é uma situação normal.
A luz do microondas é reduzida	Ao aquecer com pouca potência, a luz do microondas pode ser reduzida. Esta é uma situação normal.
O vapor acumula-se na porta e sai ar quente das saídas de ar	Ao aquecer, os alimentos podem libertar vapor. Grande parte sai pelas saídas de ar. No entanto, algum vapor pode acumular-se em locais mais frescos, como a porta do microondas. Esta é uma situação normal.
O microondas foi ligado acidentalmente sem alimentos no interior.	Não utilize nunca o aparelho sem alimentos no interior. Esta é uma situação muito perigosa.

Problema Causa possível Solução
Não consigo ligar o microondas.	(1) A ficha não está bem liga-da na tomada.
	(2) O fusível está fundido ou o disjuntor foi accionado.
	(3) Problema com a tomada. Teste a tomada com outros aparelhos eléctricos.
O microondas não aquece.	(4) A porta não está bem fe-chada.

De acordo com a directiva da Eliminação de Equipamento Eléctrico e Electrónico (WEEE), estes aparelhos devem ser separados do lixo comum e tratados. Se no futuro precisar de eliminar este produto, NÃO o coloque no lixo doméstico comum. Envie o produto para um ponto de recolha de WEEE, quando disponível.
