302631 - Cargador de batería Aplic - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cargador de pilas
Marca	Aplic
Modelo	302631
Alimentación eléctrica	CC 4,7-5,5 V / 0,5-2 A (entrada micro-USB)
Corriente de carga máxima	Hasta 2 x 1000 mA (según fuente)
Corriente de carga ajustable	500 mA o 1000 mA por bahía
Tipos de baterías compatibles	Li-ion recargables: 26650, 18650, 18500, 18350, 17670, 16340, 14500, 10440
Número de bahías	2
Pantalla	Pantalla LCD con retroiluminación azul
Indicadores	Estado de carga (visual y %), corriente, tensión, tiempo de carga
Protección	Inversión de polaridad de las baterías
Temperatura de funcionamiento	0 °C a +40 °C
Uso	Solo para interiores
Limpieza	Paño suave seco, sin limpiadores agresivos
Seguridad	Nunca abrir el aparato, usar solo baterías recargables compatibles
Contenido del paquete	Cargador, cable micro-USB, manual de instrucciones
Fabricante	WD Plus GmbH, Wohlenbergstr. 16, 30179 Hannover, Alemania
Reciclaje	Conforme a la directiva RAEE 2012/19/UE (n.º de registro DE: 67896761)

Preguntas frecuentes - 302631 Aplic

¿Qué tipos de baterías puedo cargar con el cargador Aplic 302631?

El cargador es compatible con baterías Li-ion recargables de tipos: 26650, 18650, 18500, 18350, 17670, 16340, 14500 y 10440. No cargue nunca otros tipos de baterías.

¿Cómo ajustar la corriente de carga en el cargador Aplic 302631?

Presione brevemente la tecla « MODO » para alternar entre 500 mA y 1000 mA por bahía. La corriente seleccionada se muestra en la pantalla.

¿Qué hacer si una batería insertada no se carga?

Verifique que la batería sea compatible y esté insertada en la dirección correcta (respetando la polaridad). Asegúrese de que la fuente de alimentación esté conectada y proporcione al menos 500 mA. Si el problema persiste, pruebe con otra batería.

¿Puedo usar el cargador con pilas no recargables?

No, el cargador está diseñado únicamente para baterías Li-ion recargables. El uso de pilas no recargables puede provocar sobrecalentamiento, fugas o explosión.

¿Cómo limpiar el cargador Aplic 302631?

Desconecte el cargador y límpielo con un paño suave y seco. No use limpiadores agresivos ni líquidos.

¿Cuál es la tensión de entrada requerida para el cargador?

El cargador requiere una alimentación de corriente continua (CC) de 4,7 a 5,5 V con una corriente de 0,5 a 2 A, suministrada a través del cable micro-USB.

¿Se puede usar el cargador en un coche?

Sí, puede usar un adaptador USB para coche en la entrada, siempre que proporcione una tensión de 5 V y al menos 1 A para un funcionamiento óptimo.

¿Qué significan las informaciones mostradas en la pantalla LCD?

La pantalla muestra: el estado de carga (visual y en porcentaje), la corriente de carga actual, la tensión de la batería y el tiempo de carga transcurrido. Se apaga automáticamente cuando la batería está completamente cargada.

¿Qué hacer en caso de problema de carga o mal funcionamiento?

Verifique la fuente de alimentación, las conexiones y el estado de las baterías. Si el problema persiste, no intente reparar el aparato usted mismo. Contacte al servicio postventa o al fabricante.

¿Dónde puedo obtener la declaración de conformidad para este cargador?

La declaración de conformidad se puede obtener contactando al fabricante: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover, Alemania.

MANUAL DE USUARIO 302631 Aplic

Gracias por escoger un producto de aplic. Para que pueda disfrutar durante mucho tiempo de su adquisición, le rogamos que lea atentamente las siguientes instrucciones de uso.

1 Volumen de suministro

• Cargador para 2 pilas
• Cable microUSB
• Instrucciones de uso

2 Datos técnicos

Tensión de servicio CC 4,7	-5,5 V / 0,5-2 A
Salida 2x receptáculos de	carga para hasta 2x 1000 mA (enfunción de la fuente de tensión conectada)
Tipos de pilas Li-Ion recargables
Tipos de pilas compatibles	26650 / 18650 / 18500 / 18350 / 17670 / 16340/14500 / 10440
Corriente de carga(regulable)	1x / 2x 500 mA(por receptáculo/inserción)	1x / 2x 1000mA(por receptáculo/inserción)
Modos Carga (Charging)
Propiedades • Pantalla LCD	Iluminación de fondo (azul)Indicador del estado de la pila, visual y en porcentajeIndicador de la corriente de cargaVoltaje actual (indicador)Tiempo de carga (tiempo transcurrido)Protección contra inversión de polaridadEntrada de 5 V (funcionamiento a través de adaptador USB para vehículos posible)

3 ¡Observaciones importantes de seguridad para este aparato!

• ¡Utilice solo los tipos de pilas compatibles indicados en la tabla de la página anterior! ¡No cargue en ningún caso pilas que no aparezcan en esa tabla!
• ¡Utilice el aparato únicamente en lugares secos!
• No deje caer el aparato ni coloque objetos pesados sobre el mismo.
• Manténgalo alejado de los niños.
• Este producto no es un juguete.
• Utilícelo solo dentro del rango de temperaturas permitido de 0 °C a +40 °C.
• No utilice ni almacene el cargador expuesto a la luz solar directa ni en lugares que puedan alcanzar temperaturas muy altas.

3 Detalles del producto

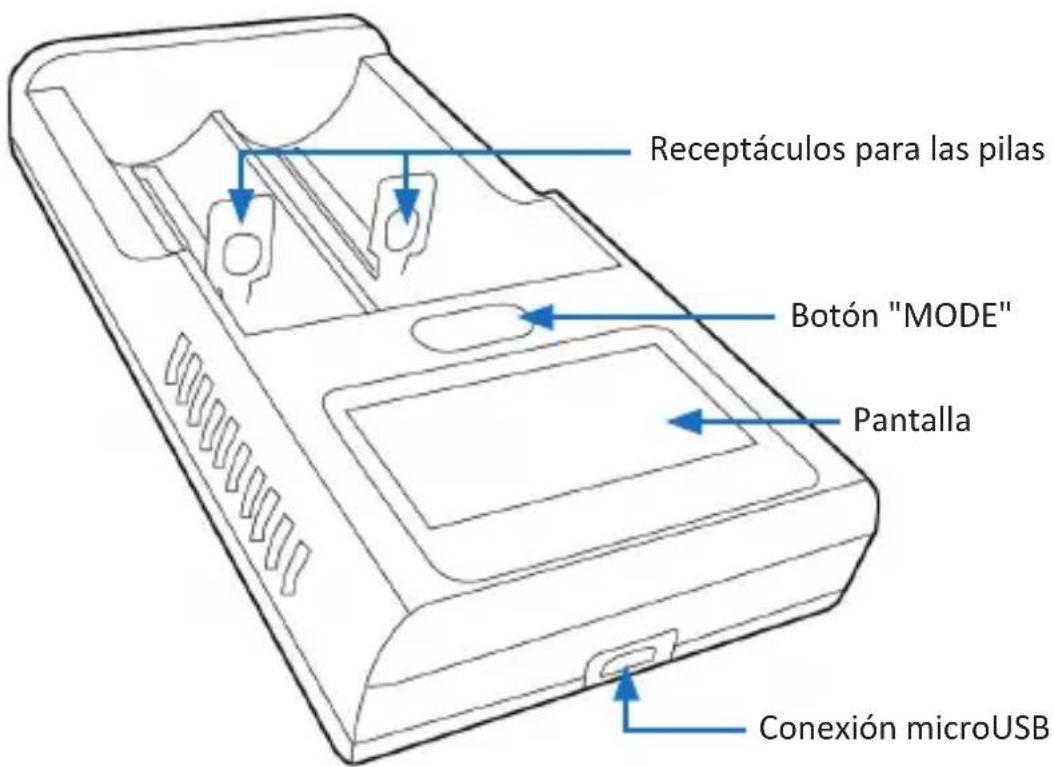

Receptáculos para las pilas Botón "MODE" Pantalla Conexión microUSB

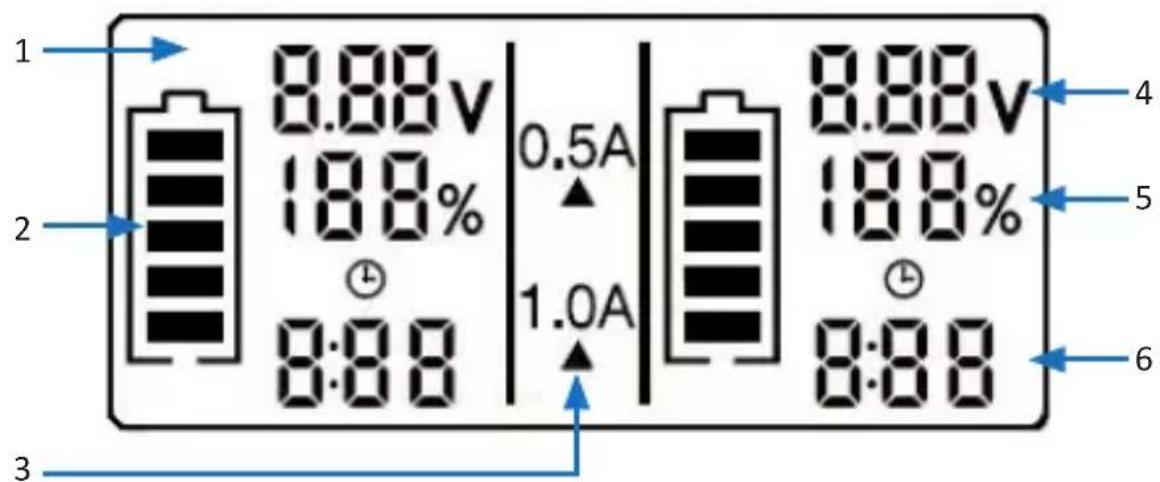

1 2 3 8.88v 18.8% 0.5A 1.0A 8:88 8.88v 18.8% 0:88 4 5 6

1 Pantalla LCD

2 Indicador del estado de carga

3 Indicador de la corriente de carga

4 Indicador del voltaje de la pila

5 Estado de carga de la pila en porcentaje

6 Tiempo de carga (muestra automáticamente el tiempo de carga y detiene el recuento en cuanto la pila está completamente cargada)

4 Propiedades

Este cargador aplic se ha diseñado para pilas de iones de litio (tipos: 26650, 18650, 18500, 18350, 17670, 16340, 14500, 10440). Las pilas se insertan en los dos receptáculos de carga, que permiten controlar el proceso de carga. La pantalla, de grandes dimensiones y buena legibilidad, muestra información como la corriente de carga, el estado de la carga o el tiempo de carga actual para cada receptáculo. Las pilas no están sujetas a ningún límite de capacidad y pueden cargarse con una corriente de carga de 500 mA o 1000 mA.

4.1 Botones de función

Botón "MODE" Función
mantener pulsado Encendido y apagado de la pantalla (el proceso de carga continúa)
pulsación breve Cambia	entre la corriente de carga de 500 mA y 1 A

5 Alimentación

Utilice únicamente un suministro de energía que cumpla con las especificaciones del aparato (CC 4,7-5,5 V / 0,5-2 A). Tenga en cuenta que la corriente de carga máxima depende de la potencia del suministro de energía.

6 Modo de uso

Saque el aparato del embalaje y retire todo el material de embalaje. Conecte el cable USB para microUSB suministrado a una fuente de tensión debidamente instalada (como la fuente de alimentación de su teléfono móvil o puerto USB de su ordenador) y al cargador. Coloque luego las pilas deseadas en el cargador.

¡Atención! Cargue únicamente pilas recargables. ¡No lo utilice en ningún caso para cargar baterías!

En cuanto se coloca una pila, la pantalla muestra la diversa información como el tiempo de carga, el voltaje actual y el estado de carga. En el centro de la pantalla se puede ver la potencia de la corriente de carga actual. Podrá configurarla entre 500 mA y 1000 mA. Luego, pulse brevemente el botón "MODE".

Si tiene intención de cargar pilas completamente descargadas, puede ocurrir que la carga resulte más eficaz con una corriente de carga menor.

7 Limpieza y cuidado

Separe el aparato del bloque de alimentación y asegúrese de que esté desconectado de la tensión. Límpielo con un paño suave y seco. No utilice productos de limpieza agresivos.

8 Instrucciones de seguridad y exención de responsabilidad

No intente nunca abrir el dispositivo para repararlo o modificarlo. Evite entrar en contacto con las tensiones de la red. No cortocircuite el producto. El dispositivo no está homologado para el uso al aire libre, manténgalo siempre seco. Protéjalo de una elevada humedad ambiental, agua y nieve. No exponga el dispositivo a altas temperaturas.

Compruebe el dispositivo antes de utilizarlo por si presentara algún deterioro. No utilice el dispositivo si ha recibido un golpe o se ha dañado de cualquier otro modo. Respete las disposiciones y restricciones nacionales. No utilice el dispositivo para otros fines a los detallados en el manual. Este producto no es un juguete.

Manténgalo alejado de los niños o las personas con discapacidad mental. Toda reparación o modificación en el dispositivo que no haya sido efectuada por el proveedor original ocasiona la pérdida de todos los derechos de garantía. El dispositivo solo puede ser utilizado por personas que hayan leído y comprendido este manual. Las especificaciones del producto pueden cambiar sin un aviso previo.

9 Indicaciones para la eliminación

Según la directiva europea WEEE, está prohibido eliminar los equipos eléctricos y electrónicos con la basura doméstica. Sus componentes se deben llevar por separado a los puntos de reciclaje o eliminación correspondientes, ya que componentes venenosos y peligrosos pueden dañar el medio ambiente a largo plazo si no se eliminan correctamente.

Como consumidor, la ley sobre residuos eléctricos y electrónicos alemana (ElektroG) le obliga a devolver gratuitamente los dispositivos eléctricos y electrónicos al final de su vida útil al fabricante, el punto de venta o al punto público de recogida establecido para ello. El derecho regional regula particularidades al respecto. El símbolo en el producto, el manual de uso y/o el embalaje advierte de estas disposiciones. Esta forma de separación de materiales, reutilización y eliminación le permite contribuir en gran medida a proteger nuestro entorno.

Directiva WEEE: 2012/19/EU

N.º reg. WEEE: DE 67896761

Por la presente, la empresa WD Plus GmbH declara que el dispositivo 302631/20171012SZ183 cumple los requisitos fundamentales y las demás disposiciones específicas. Puede obtener una declaración de conformidad íntegra en: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
