302631 - Caricabatterie Aplic - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Caricabatterie
Marca	Aplic
Modello	302631
Alimentazione elettrica	CC 4,7-5,5 V / 0,5-2 A (ingresso micro-USB)
Corrente di carica max	Fino a 2 x 1000 mA (a seconda della fonte)
Corrente di carica regolabile	500 mA o 1000 mA per vano
Tipi di batterie compatibili	Li-ion ricaricabili: 26650, 18650, 18500, 18350, 17670, 16340, 14500, 10440
Numero di vani	2
Display	Schermo LCD con retroilluminazione blu
Indicatori	Stato di carica (visivo e %), corrente, tensione, tempo di carica
Protezione	Inversione di polarità delle batterie
Temperatura di funzionamento	Da 0 °C a +40 °C
Utilizzo	Solo per interni
Pulizia	Panno morbido asciutto, senza detergenti aggressivi
Sicurezza	Non aprire mai l'apparecchio, utilizzare solo batterie ricaricabili compatibili
Contenuto della confezione	Caricabatterie, cavo micro-USB, manuale di istruzioni
Produttore	WD Plus GmbH, Wohlenbergstr. 16, 30179 Hannover, Germania
Riciclaggio	Conforme alla direttiva RAEE 2012/19/UE (n. di registrazione DE: 67896761)

Domande frequenti - 302631 Aplic

Quali tipi di batterie posso caricare con il caricabatterie Aplic 302631?

Il caricabatterie è compatibile con le batterie Li-ion ricaricabili di tipo: 26650, 18650, 18500, 18350, 17670, 16340, 14500 e 10440. Non caricare mai altri tipi di batterie.

Come regolare la corrente di carica sul caricabatterie Aplic 302631?

Premere brevemente il tasto « MODE » per passare da 500 mA a 1000 mA per vano. La corrente selezionata viene visualizzata sullo schermo.

Cosa fare se una batteria inserita non si carica?

Verificare che la batteria sia compatibile e inserita nel giusto verso (rispettare la polarità). Assicurarsi che la fonte di alimentazione sia collegata e fornisca almeno 500 mA. Se il problema persiste, provare con un'altra batteria.

Posso usare il caricabatterie con pile non ricaricabili?

No, il caricabatterie è progettato solo per batterie Li-ion ricaricabili. L'uso di pile non ricaricabili può causare surriscaldamento, perdite o esplosione.

Come pulire il caricabatterie Aplic 302631?

Scollegare il caricabatterie e pulirlo con un panno morbido e asciutto. Non utilizzare detergenti aggressivi o liquidi.

Qual è la tensione di ingresso richiesta per il caricabatterie?

Il caricabatterie necessita di un'alimentazione in corrente continua (CC) da 4,7 a 5,5 V con una corrente da 0,5 a 2 A, fornita tramite cavo micro-USB.

Il caricabatterie può essere utilizzato in auto?

Sì, è possibile utilizzare un adattatore USB per auto in ingresso, a condizione che fornisca una tensione di 5 V e almeno 1 A per un funzionamento ottimale.

Cosa significano le informazioni visualizzate sullo schermo LCD?

Lo schermo mostra: lo stato di carica (visivo e in percentuale), la corrente di carica attuale, la tensione della batteria e il tempo di carica trascorso. Si spegne automaticamente quando la batteria è completamente carica.

Cosa fare in caso di problemi di carica o malfunzionamento?

Verificare la fonte di alimentazione, le connessioni e lo stato delle batterie. Se il problema persiste, non tentare di riparare l'apparecchio da soli. Contattare il servizio post-vendita o il produttore.

Dove posso ottenere la dichiarazione di conformità per questo caricabatterie?

La dichiarazione di conformità può essere ottenuta contattando il produttore: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover, Germania.

MANUALE UTENTE 302631 Aplic

Grazie per aver scelto un prodotto aplic. Per utilizzare con soddisfazione il prodotto acquistato, si prega di leggere attentamente le seguenti brevi istruzioni per l'uso.

1 Contenuto della confezione

• 2-Bay Battery Charger
- Cavo microUSB
- Istruzioni per l'uso

2 Dati tecnici

Tensione d'esercizio DC 4,7-5,5V / 0,5-2A
Uscita 2x vani di carica fino a 2x 1000mA (a seconda della fonte di tensione collegata)
Tipi di batterie Agli ioni di litio ricaricabili
Tipi di batterie compatibili	26650 / 18650 / 18500 / 18350 / 17670 / 16340/14500 / 10440
Corrente di carica(regolabile)	1x / 2x 500mA(per ogni vano/dota-zione)	1x / 2x 1000mA(per ogni vano/dota-zione)
Modalità Caricare (Charging)
Caratteristiche • Display LCD• Retroilluminazione (blu)• Display stato batteria visivo e in percentuale• Display corrente di carica• Tensione attuale (display)• Tempo di carica (tempo trascorso)• Protezione contro inversione di polarità• Ingresso 5V (possibilità di funzionamento tramite adattatore USB auto)

3 Importanti istruzioni sulla sicurezza di questo apparecchio!

• Utilizzare solo i tipi di batterie compatibili indicati nella tabella alla pagina precedente! Non caricare batterie non presenti nell'elenco!
• Usare l'apparecchio solo in ambienti asciutti!
• Non lasciare cadere il prodotto e non appoggiare oggetti pesanti sul caricabatterie.
• Tenere l'apparecchio fuori dalla portata dei bambini.
• Il prodotto non è un giocattolo.
• Usarlo solo entro la temperatura d'esercizio consentita da 0°C a +40°C.
• Non utilizzare o conservare il caricabatterie nella luce diretta del sole o in luoghi in cui fa molto caldo.

3 Dettagli del prodotto

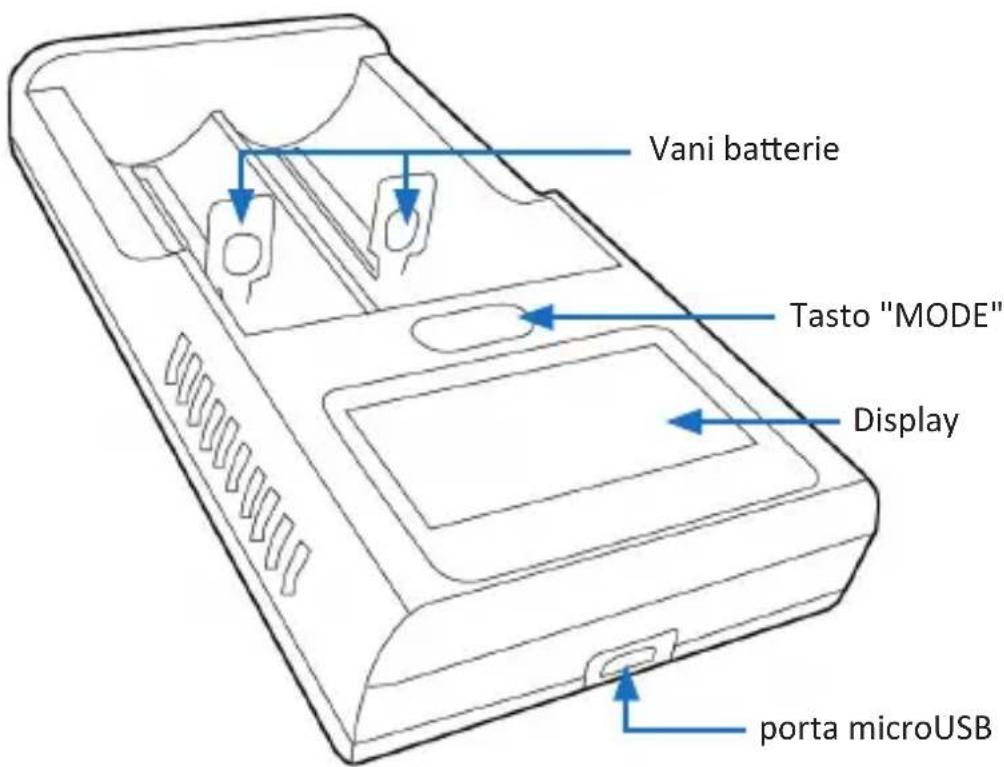

Vani batterie Tasto "MODE" Display porta microUSB

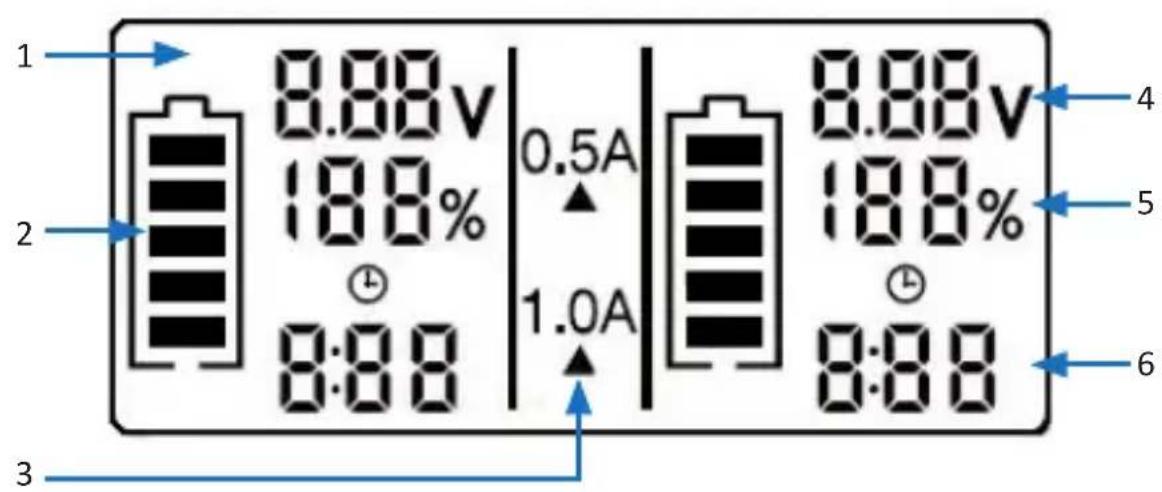

1 2 3 8.88v 18.8% 0.5A 1.0A 8.88v 18.8% 0:88 8:88 4 5 6

1 Display LCD
2 Display stato di carica
3 Display corrente di carica
4 Display tensione batteria
5 Stato di carica batteria in percentuale
6	Tempo di carica (visualizza automaticamente il tempo di carica e inter-rompe il conteggio non appena la batteria è completamente carica)

4 Funzione

Il caricabatterie aplic è concepito per il caricamento di batterie agli ioni di litio (tipo: 26650, 18650, 18500, 18350, 17670, 16340, 14500, 10440). I due vani di carica possono accogliere e caricare batterie ricaricabili. L'ampio display di ottima leggibilità visualizza le informazioni, quali corrente di carica, stato della batteria o il tempo di carica attuale per ogni vano di carica. Le batterie ricaricabili non sono soggette a limiti di capacità e possono essere caricate con una corrente di carica di 500mA o 1000mA.

4.1 Funzioni dei tasti

Tasto "MODE" Funzione
tenere premuto Accendere	e spegnere il display (il processo di carica continua)
premere brevemente Cambio	tra corrente di carica 500mA e 1A

5 Alimentazione elettrica

Utilizzare esclusivamente un'alimentazione di tensione che corrisponde alle specifiche di questo apparecchio (DC 4,7-5,5V / 0,5-2A). Tenere presente che la corrente di carica massima dipende dalla potenza dell'alimentazione di tensione.

6 Messa in funzione

Rimuovere il prodotto dall'imballaggio e togliere qualsiasi materiale di imballaggio. Collegare il cavo USB/microUSB a una fonte di tensione regolarmente collegata (es. alimentatore del cellulare o porta USB del PC) e al caricabatterie. Successivamente è possibile inserire nel caricabatterie i tipi desiderati di batterie ricaricabili.

Attenzione! Caricare solo batterie ricaricabili. Non utilizzare assolutamente batterie normali!

Una volta inserita una batteria, nel display vengono visualizzati i vari dati, quali tempo di carica, tensione attuale e stato di carica. Al centro del display è visibile l'attuale potenza della corrente di carica. Questa è regolabile tra 500mA e 1000mA. Per la configurazione, premere brevemente il tasto "MODE". Se s'intende ricaricare batterie completamente esauste può accadere che il processo di ricarica diventi più efficiente se la ricarica avviene con una corrente di carica più bassa.

7 Pulizia e manutenzione

Sconnettere l'apparecchio dalla rete elettrica e accertarsi che sia privo di tensione. Pulire l'apparecchio con un panno morbido e asciutto. Non utilizzare detergenti aggressivi.

8 Specifiche di sicurezza ed esclusione della responsabilità

Non tentare di aprire l'apparecchio per ripararlo o sistemarlo. Evitare di entrare in contatto con la tensione di rete. Non cortocircuitare il prodotto. L'apparecchio non è omologato per essere utilizzato all'aperto, usarlo quindi solo in luoghi asciutti. Proteggerlo da elevata umidità dell'aria, da acqua e neve. Non esporre l'apparecchio a temperature elevate. Non esporre l'apparecchio a cambi repentini di temperatura, né a forti vibrazioni, poiché potrebbero danneggiare le parti elettroniche.

Controllare che l'apparecchio non presenti danni prima di utilizzarlo. Non utiliz- zare l'apparecchio se ha preso un colpo o se è stato danneggiato in qualsiasi altro modo.Rispettare le disposizioni e le limitazioni nazionali.Non usare l'apparecchio per scopi diversi da quelli descritti nella guida di riferimento. Questo prodotto non è un giocattolo. Conservare l'apparecchio fuori dalla portata dei bambini o di persone mentalmente inferme.Qualsiasi riparazione o modifica apportata all'apparecchio, non eseguita dal fornitore originario, comporta la decadenza dei diritti di garanzia.L'apparecchio essere usato solo da persone che hanno letto e compreso questa guida di riferimento. Le specifiche dell'apparecchio possono essere modificate senza preavviso.

9 Indicazioni per lo smaltimento

Secondo la direttiva europea RAEE, gli apparecchi elettrici ed elettronici non possono essere smaltiti insieme ai rifiuti domestici. I relativi componenti devono essere portati separatamente presso le strutture di riciclaggio o smaltimento, poiché le parti tossiche e pericolose potrebbero recare gravi danni all'ambiente in caso di smaltimento inappropriato. In conformità alla legge sugli apparecchi elettronici (ElektroG), gli utilizzatori sono tenuti a restituire al produttore, ai punti vendita o ai punti di raccolta pubblici attrezzati gli apparecchi elettrici ed elettronici al termine del loro ciclo di durata. La legislazione regionale disciplina i casi particolari. Il simbolo sul prodotto, sulle istruzioni per l'uso e/o sulla confezione rimanda a queste direttive. Grazie a questo tipo di separazione dei materiali, utilizzo e smaltimento dei vecchi apparecchi, si contribuisce in modo importante alla tutela ambientale.

Direttiva RAEE: 2012/19/EU

Reg. RAEE n.: DE 67896761

La società WD Plus GmbH ivi dichiara che l'apparecchio 302631/20171012SZ183 è conforme ai requisiti di base e alle rimanenti disposizioni. Per la dichiarazione di conformità completa, rivolgersi a: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
