MANUAL DE USUARIO EX-69 Horizon Fitness

Lea la GUÍA DEL USUARIO DE LA MÁQUINA ELÍPTICA antes de usar este MANUAL DEL PROPIETARIO.

3 ENGLISH
38 FRANÇAIS
74 ESPAÑOL

IMPORTANT PRECAUTIONS

Lea la GUÍA DE LA MÁQUINA ELÍPTICA antes de utilizar este MANUAL DEL PROPIETARIO. Cuando se usa un producto eléctrico, se deben tener precauciones básicas, incluidas las siguientes: Lea las instrucciones antes de utilizar esta máquina elíptica. Es responsabilidad del propietario asegurarse de que todos los usuarios de esta máquina elíptica están informados adecuadamente de todas las advertencias y las precauciones. Si tiene preguntas después de leer esta guía, comuníquese con el Servicio de asistencia técnica a clientes al número indicado en la contratapa del MANUAL DEL PROPIETARIO.

El uso convencional de esta máquina elíptica es únicamente doméstico. No utilice la máquina elíptica en ningún entorno comercial, de alquiler, escolar o institucional. El incumplimiento de este requisito invalidará la garantía.

PELIGRO

PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA:

Desconecte siempre la máquina elíptica del tomacorriente inmediatamente después de su uso, antes de limpiarla, al realizar trabajos de mantenimiento y al añadirle o quitarle piezas.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE QUEMADURAS, INCENDIOS, DESCARGA ELÉCTRICA O LESIONES:

• Si experimenta algún tipo de dolor, de manera enunciativa mas no limitada: dolores de pecho, náusea, mareos o dificultad para respirar, pare el ejercicio de inmediato y consulte a su médico antes de continuar.
• Al hacer ejercicio, siempre mantenga un paso cómodo. No se ejercite a más de 80 RPM en esta máquina.
• Para mantener el equilibrio, se recomienda mantenerse sujetado de los bastones cuando se ejercita, se sube o se baja de la máquina.
• No gire los brazos de los pedales a mano.
• Asegúrese de que los bastones estén firmes antes de cada uso.
• Mantenga la superficie del apoyo del pie limpia y seca.
• Se debe tener cuidado al subirse al equipo o bajar. Antes de subirse a la máquina o bajar de ella, mueva el pedal en el lado para el ascenso o descenso a su posición más baja y deténgala por completo.
• No use ropa que pudiera quedar atrapada en cualquier parte de la máquina elíptica.
• Utilice siempre tenis deportivos al utilizar este equipo.
• No salte sobre la máquina elíptica.
• En ningún momento debe haber más de una persona sobre la máquina elíptica mientras esté en funcionamiento.
• La máquina elíptica no debe ser utilizada por personas que pesen más de la capacidad de usuario especificada en la SECCIÓN DE GARANTÍA DEL MANUAL DEL PROPIETARIO. El incumplimiento de este requisito invalidará la garantía.
• El uso convencional de esta máquina eliptica es únicamente doméstico. No utilice la máquina eliptica en ningún entorno comercial, de alquiler, escolar o institucional. El incumplimiento de este requisito invalidará la garantía.
• No utilice la máquina elíptica en lugares donde no haya control de temperatura, como cocheras, pórticos, zonas de albercas cubiertas, baños, cobertizos o en exteriores, entre otros. El incumplimiento de este requisito invalidará la garantía.
• Para evitar descargas eléctricas, nunca deje caer ni introduzca ningún tipo de objetos en ninguna abertura.
• Conecte este producto para ejercitarse a un tomacorriente debidamente conectado a tierra únicamente.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE QUEMADURAS, INCENDIOS, DESCARGA ELÉCTRICA O LESIONES:

• Mantenga el cable de corriente alejado de superficies calientes. No jale la unidad con el cable de suministro eléctrico ni utilice el cable como agarradera.
• No utilice otros accesorios que no estén recomendados por el fabricante. Los accesorios podrían generar lesiones.
• No ponga la máquina en funcionamiento donde se utilicen productos en aerosol o cuando se administre oxígeno.
• Utilice la máquina elíptica únicamente como se describe en la guía y en el manual del propietario.
• Desconecte la corriente antes de darle servicio o mover el equipo. Para limpiar, pase un paño apenas húmedo con jabón únicamente; nunca utilice disolventes. (Consulte MANTENIMIENTO)
• La máquina elíptica nunca debe quedar desatendida cuando esté conectada. Desconecte la unidad del tomacorriente cuando no la utilice y después de añadirle o quitarle piezas.
• Nunca la ponga a funcionar bajo un cobertor o cojín. Puede generar calor excesivo y provocar incendio, descarga eléctrica o lesiones.
• Las mascotas o los niños menores de 13 años no deben acercarse en NINGÚN momento a una distancia menor de 10 pies (3,05 metros) de la máquina elíptica.

- Los niños menores de 13 años NUNCA deben utilizar la máquina eliptica.

• Los niños mayores de 13 años o las personas minusválidas no deben utilizar la máquina elíptica sin la supervisión de un adulto.
• Nunca ponga en funcionamiento la máquina elíptica si tiene un cable o enchufe dañados, si no está funcionando bien, si se ha caído, dañado o se ha sumergido en agua. Comuníquese con el Servicio de asistencia técnica al número en la contratapa para programar el servicio técnico.
• Mantenga el cable de corriente alejado de superficies calientes. No jale la unidad con el cable de suministro eléctrico ni utilice el cable como agarradera.
• Para desconectarla, apague todos los controles y póngalos en la posición "Off" [apagado]; después, saque el enchufe del tomacorriente.
• No quite las cubiertas de la consola, a menos que así lo indique el Servicio de asistencia técnica a clientes. Solo un técnico de servicio autorizado debe realizar el servicio técnico.

Es esencial que la máquina eliptica sea utilizada en interiores únicamente, en una sala con la temperatura controlada. Si la máquina eliptica ha sido expuesta a temperaturas más frías o a climas de mucha humedad, se recomienda templarla a temperatura ambiente antes del primer uso. De lo contrario, podría generarse una falla electrónica prematura.

ADVERTENCIA

Este producto contiene sustancias químicas sobre las cuales el Estado de California sabe que pueden causar cáncer y defectos congénitos y otros daños reproductivos.

INSTRUCCIONES DE CONEXIÓN A TIERRA

Si su máquina elíptica tiene una inclinación electrónica con un enchufe de 3 clavijas, debe seguir las siguientes instrucciones para la conexión a tierra.

Este producto debe conectarse a tierra. En el caso de que una máquina elíptica se averíe o funcione incorrectamente, la conexión a tierra proporciona un camino de menor resistencia para la corriente eléctrica a fin de reducir el riesgo de descarga eléctrica. Este producto está equipado con un cable que tiene un conductor de conexión a tierra del equipo y un enchufe de conexión a tierra. El enchufe debe conectarse a un tomacorriente adecuado que esté debidamente instalado y conectado a tierra de acuerdo con los códigos y las ordenanzas locales.

PELIGRO

Una mala conexión del conductor de conexión a tierra del equipo puede generar un riesgo de descarga eléctrica. Consulte a un electricista cualificado si tiene dudas en cuanto a la conexión a tierra apropiada del producto. No modifique el enchufe que viene con el producto. Si no entra en el tomacorriente, pida a un electricista cualificado que le instale uno apropiado.

Este producto deberá utilizarse en un circuito nominal de 110-120 voltios y tiene un enchufe de conexión a tierra que se ve como el enchufe en la ilustración. Asegúrese de que el producto esté conectado a un tomacorriente que tenga la misma configuración que el enchufe. No utilice un adaptador con este producto.

Este producto deberá utilizarse en un circuito dedicado. Para determinar si está en un circuito dedicado, desconecte la alimentación a ese circuito y observe si cualquier otro dispositivo pierde energía. Si así fuera, mueva los dispositivos a un circuito diferente. Nota: Generalmente existen múltiples tomacorrientes en un circuito. Esta máquina elíptica debe ser utilizada con un circuito de 15 amperios como mínimo.

TOMACORRIENTE CONECTADO A TIERRA DE 3 POLOS

CABLE DE CORRIENTE CONECTADO A TIERRA

ADVERTENCIA

Conecte este producto para ejercitarse a un tomacorriente debidamente conectado a tierra únicamente.

Nunca ponga en funcionamiento el producto con un cable o enchufe dañado, incluso si este funciona correctamente. Nunca ponga en funcionamiento ningún producto si parece dañado o ha sido sumergido en agua. Para sustituciones o reparaciones, comuníquese con el Servicio de asistencia técnica a clientes.

ENSAMBLAJE

ADVERTENCIA

Durante el proceso de ensamblaje de la caminadora, hay varias áreas a las que se debe poner atención especial. Es muy importante seguir las instrucciones de ensamblaje correctamente y asegurarse de que todas las piezas estén apretadas con firmeza. Si no se siguen correctamente las instrucciones de ensamblaje, algunas piezas de la máquina elíptica podrían quedar sueltas y causar ruidos irritantes. Para evitar daños a la máquina elíptica, es necesario repasar las instrucciones de ensamblaje y hacer las correcciones necesarias.

Antes de seguir adelante busque el número de serie de la máquina elíptica, que se encuentra ubicado en una etiqueta adhesiva blanca con código de barras en el tubo del estabilizador frontal e ingréselo en el espacio provisto a continuación.

INTRODUZCA SU NÚMERO DE SERIE Y NOMBRE DE MODELO EN EL ESPACIO ABAJO:

NÚMERO DE SERIE:

EP

NOMBRE DE MODELO:

MÁQUINA

ELÍPTICA

HORIZON

UBICACIÓN DEL NÚMERO DE SERIE

» Cuando llame para solicitar servicio técnico, haga referencia al NÚMERO DE SERIE y al NOMBRE DE MODELO.

EX-69

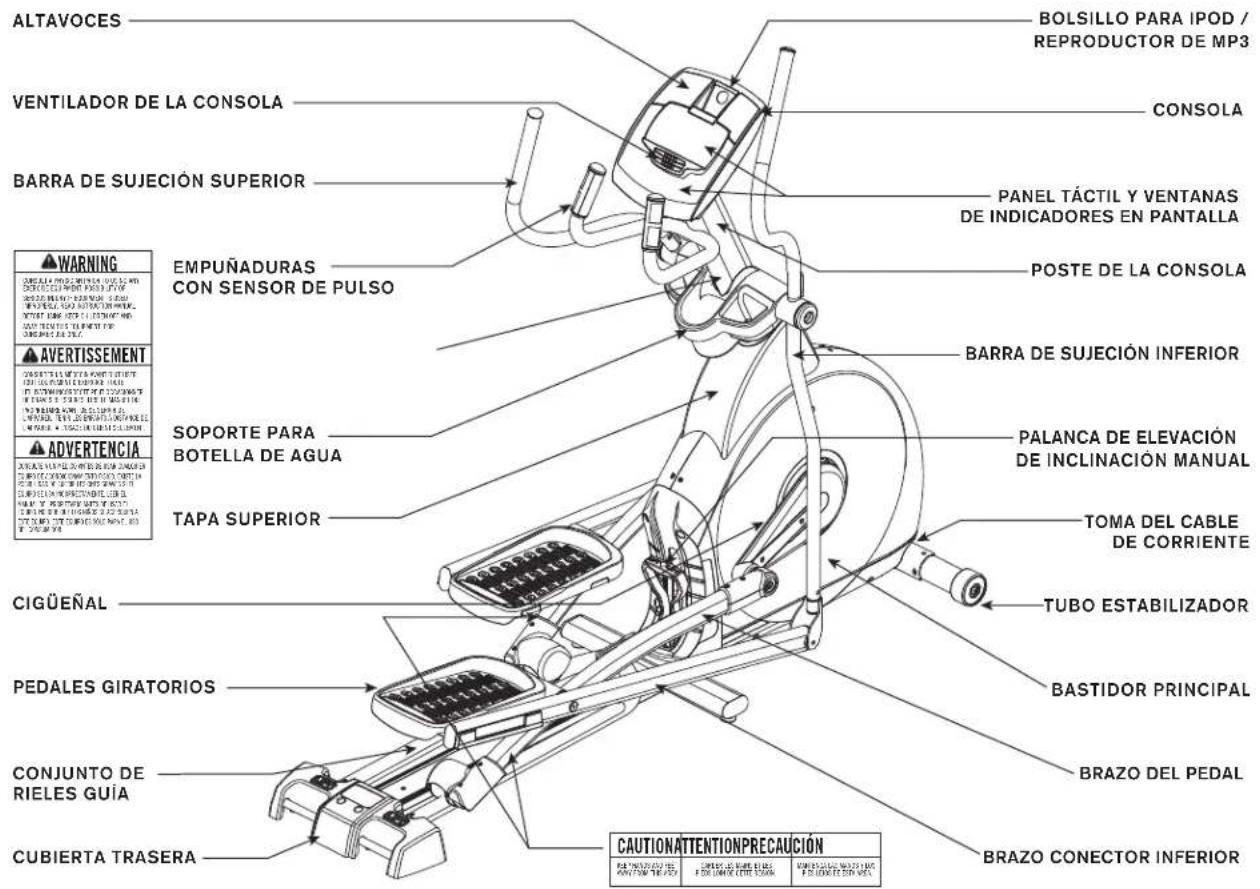

ALTAVOCES VENTILADOR DE LA CONSOLA BARRA DE SUJECIÓN SUPERIOR EMPUNADURAS CON SENSOR DE PULSO SOPORTE PARA BOTELLA DE AGUA TAPA SUPERIOR CIGÜEÑAL PEDALES GIRATORIOS CONJUNTO DE RIELES GUÍA CUBIERTA TRASERA BOLSILLO PARA IPOD / REPRODUCTOR DE MP3 CONSOLA PANEL TÁCTIL Y VENTANAS DE INDICADORES EN PANTALLA POSTE DE LA CONSOLA ABRARA DE SUJECIÓN INFERIOR PALANCA DE ELEVACIÓN DE INCLINACIÓN MANUAL TOMA DEL CABLE DE CORRIENTE TUBO ESTABILIZADOR BASTIDOR PRINCIPAL BRAZO DEL PEDAL BRAZO CONECTOR INFERIOR CAUTION ATTENTIONPRECAUCIÓN

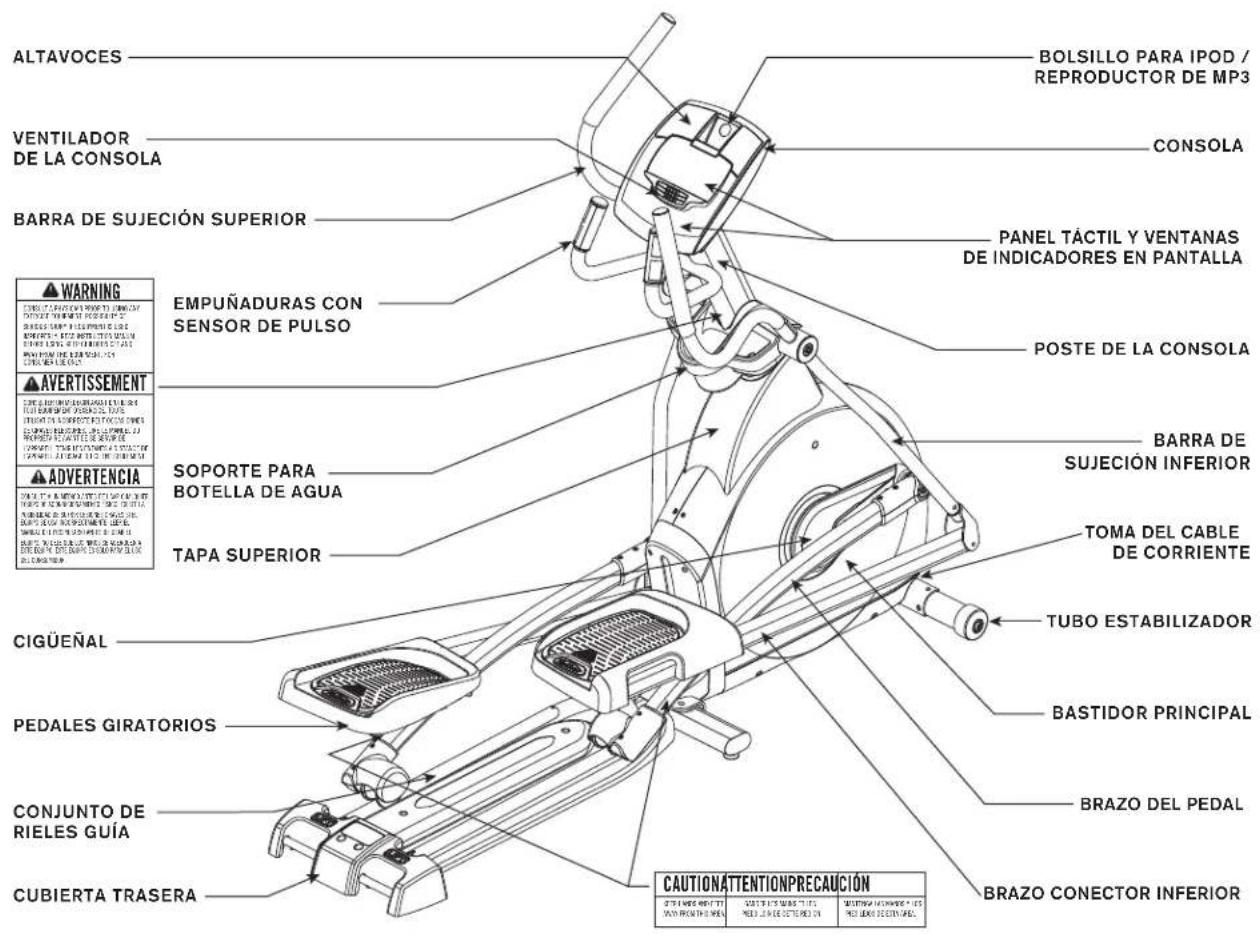

ALTAVOCES VENTILADOR DE LA CONSOLA BARRA DE SUJECIÓN SUPERIOR WARNING ▲ AVERTISSEMENT ▲ ADVERTENCIA CIGÜENAL PEDALES GIRATORIOS CONJUNTO DE RIELES GUÍA CUBIERTA TRASERA BOLSILLO PARA IPOD / REPRODUCTOR DE MP3 CONSOLA PANEL TÁCTIL Y VENTANAS DE INDICADORES EN PANTALLA POSTE DE LA CONSOLA BARRA DE SUJECIÓN INFERIOR TOMA DEL CABLE DE CORRIENTE TUBO ESTABILIZADOR BASTIDOR PRINCIPAL BRAZO DEL PEDAL BRAZO CONECTOR INFERIOR CAUTION ATTENTION PRECAUCIÓN

EX-79

HERRAMIENTAS

REQUERIDAS:

□ Llave en L de 8 mm
□ Llave en L de 5 mm / Destornillador
□ Llave plana de 13/15 mm
□ Destornillador (no incluido)

PIEZAS INCLUIDAS:

1 tubo estabilizador
□ 1 conjunto de rieles guía
□ 2 brazos de pedales
□ 1 juego de inclinación manual
(EX-69 solamente)
□ 2 barras de sujeción inferiores
□ 2 barras de sujeción superiores
□ 2 brazos conectores inferiores con
□ 1 tapa superior (2 piezas)
□ 1 poste de la consola
□ 1 accesorio de transición del poste de la
□ 1 consola
□ 2 capuchones de las barra de sujeción
□ 1 soporte para botella de agua
□ 1 cubierta trasera
□ 1 cable adaptador de audio
□ 1 cable de corriente
□ 1 juego de tornillería

pedales

consola

PREENSAMBLAJE

DESEMPAQUE

Extraíga el producto del paquete en el lugar donde lo utilizará. Coloque la caja de la máquina elíptica sobre una superficie plana y nivelada. Se recomienda que coloque una cubierta protectora sobre el piso. Nunca abra la caja cuando la misma esté sobre su lado.

NOTA: Durante cada paso del ensamblaje asegúrese de que TODAS las tuercas y los pernos estén en su lugar y enroscados parcialmente antes de apretar por completo CUALQUIERA de ellos.

NOTA: Una ligera capa de grasa podría facilitar la instalación de la tornillería. Se recomienda cualquier tipo de grasa, como la grasa de litio para bicicletas.

NOTA: Se recomienda que dos personas trabajen juntas durante el ensamblaje de la máquina elíptica para que la tarea resulte sencilla y eficaz.

¿NECESITA AYUDA?

Si tiene preguntas o hay piezas faltantes, comuníquese con el Servicio de asistencia técnica a clientes. La información de contacto se encuentra en la contratapa de este manual.

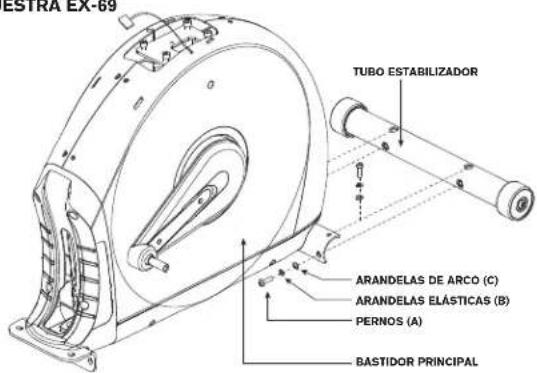

ENSAMBLAJE PASO 1

SE MUESTRA EX-69

ESTRA EX-69 TUBO ESTABILIZADOR ARANDELAS DE ARCO (C) ARANDELAS ELÁSTICAS (B) PERNOS (A) BASTIDOR PRINCIPAL

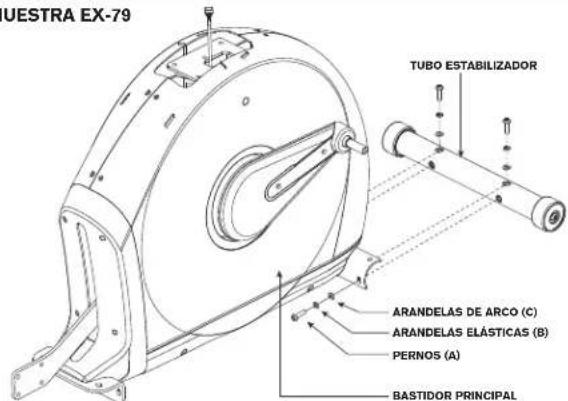

SE MUESTRA EX-79

UESTRA EX-79 TUBO ESTABILIZADOR ARANDELAS DE ARCO (C) ARANDELAS ELÁSTICAS (B) PERNOS (A) BASTIDOR PRINCIPAL

TORNILLERÍA PARA EL PASO 1:

PERNO (A) 30 mm Cant.: 4

ARANDELA ELÁSTICA (B) 15 mm Cant.: 4

ARANDELA DE ARCO (C) 17 mm Cant.: 4

A Abra la BOLSA DE TORNILLERÍA PARA EL PASO 1.
B Una el TUBO ESTABILIZADOR al BASTIDOR PRINCIPAL usando 2 PERNOS (A), 2 ARANDELAS ELÁSTICAS (B) y 2 ARANDELAS DE ARCO (C) de cada lado.

TODOS LOS MODELOS

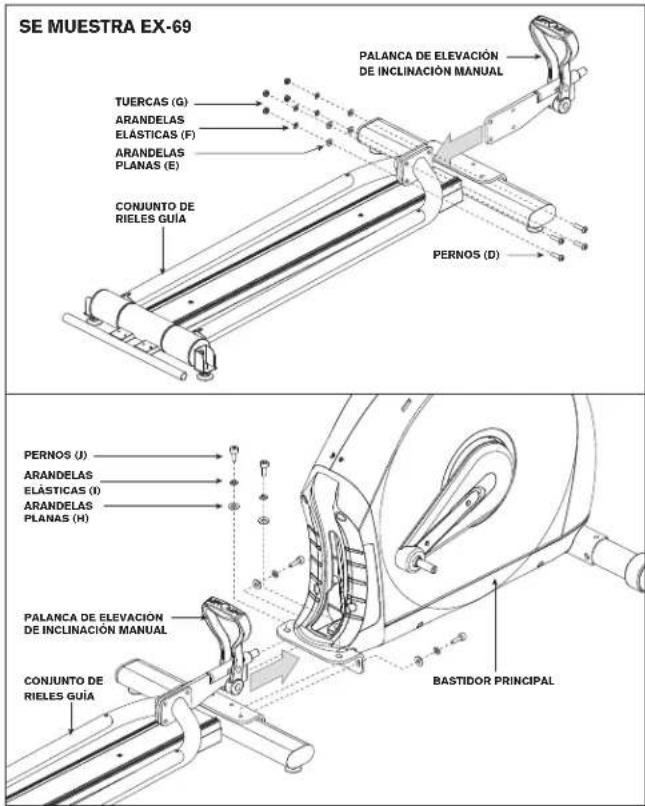

ENSAMBLAJE DE EX-69 PASO 2

SE MUESTRA EX-69 PALANCA DE ELEVACIÓN DE INCLINACIÓN MANUAL TUERCAS (G) ARANDELAS ELÁSTICAS (F) ARANDELAS PLANAS (E) CONJUNTO DE RIELES GUÍA PERNOS (D) PERNOS (J) ARANDELAS ELÁSTICAS (I) ARANDELAS PLANAS (H) PALANCA DE ELEVACIÓN DE INCLINACIÓN MANUAL BASTIDOR PRINCIPAL CONJUNTO DE RIELES GUÍA

TORNILLERÍA PARA EL PASO 2:

PERNO (D) 35 mm Cant.: 4

ARANDELA PLANA (E) 16 mm Cant.: 4

ARANDELA ELASTICA (F) 15 mm Cant.: 4

TUERCA (G) Cant.: 4

ARANDELA PLANA (H) 20 mm Cant.: 4

ARANDELA ELÁSTICA (I) 18 mm Cant.: 4

PERNO (J) 25 mm Cant.: 4

* Este paso corresponde a EX-69 únicamente.

A Abra la BOLSA DE TORNILLERÍA PARA EL PASO 2.
B Una la PALANCA DE ELEVACIÓN DE INCLINACIÓN MANUAL al CONJUNTO DE RIELES GUÍA usando 4 PERNOS (D), 4 ARANDELAS PLANAS (E), 4 ARANDELAS ELÁSTICAS (F) y 4 TUERCAS (G).
C Conecte el CONJUNTO DE RIELES GUÍA con el BASTIDOR PRINCIPAL como se muestra.
D Levante la PALANCA DE ELEVACIÓN DE INCLINACIÓN MANUAL y colóquela en uno de los orificios dentro del BASTIDOR PRINCIPAL.
E Una el CONJUNTO DE RIELES GUÍA al BASTIDOR PRINCIPAL usando 4 PERNOS (J), 4 ARANDELAS PLANAS (H) y 4 ARANDELAS ELÁSTICAS (I).

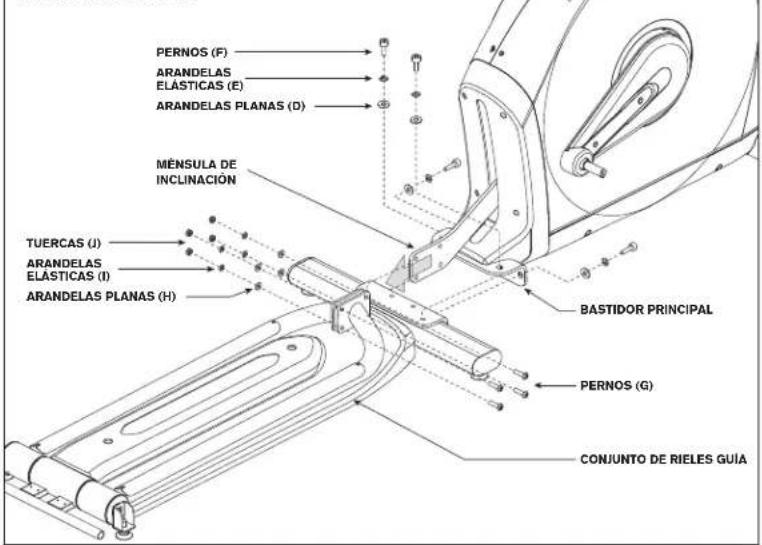

ENSAMBLAJE DE EX-79 PASO 2

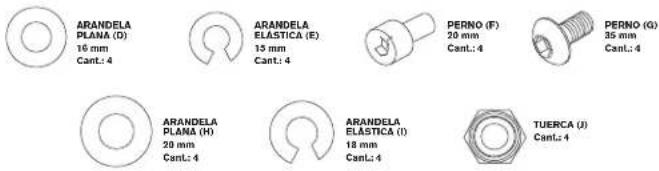

TORNILLERÍA PARA EL PASO 2:

ARANDELA PLANA (D) 16 mm Cant.: 4 ARANDELA ELASTICA (E) 15 mm Cant.: 4 PERNO (F) 20 mm Cant.: 4 PERNO (G) 35 mm Cant.: 4 ARANDELA PLANA (H) 20 mm Cant.: 4 ARANDELA ELASTICA (I) 18 mm Cant.: 4 TUERCA (J) Cant.: 4

SE MUESTRA EX-79

PERNOS (F) ARANDELAS ELASTICAS (E) ARANDELAS PLANAS (D) MÉNSULA DE INCLINACIÓN TUERCAS (I) ARANDELAS ELASTICAS (I) ARANDELAS PLANAS (H) BASTIDOR PRINCIPAL PERNOS (G) CONJUNTO DE RIELES GUÍA

* Este paso corresponde a los modelos EX-79 únicamente.

A Abra la BOLSA DE TORNILLERÍA PARA EL PASO 2.
B Una el CONJUNTO DE RIELES GUÍA al BASTIDOR PRINCIPAL usando 4 PERNOS (G), 4 ARANDELAS ELÁSTICAS (E) y 4 ARANDELAS PLANAS (D).
C Una el CONJUNTO DE RIELES GUÍA a la MÉNSULA DE INCLINACIÓN usando 4 PERNOS (F), 4 ARANDELAS PLANAS (H) y 4 ARANDELAS ELÁSTICAS (I) y 4 TUERCAS (J).

NOTA: Es posible que deba empujar la ménsula de inclinación hacia afuera del bastidor principal para conectarla al conjunto de rieles guía.

EX-79 SOLAMENTE

ENSAMBLAJE PASO 3

SE MUESTRA EX-79

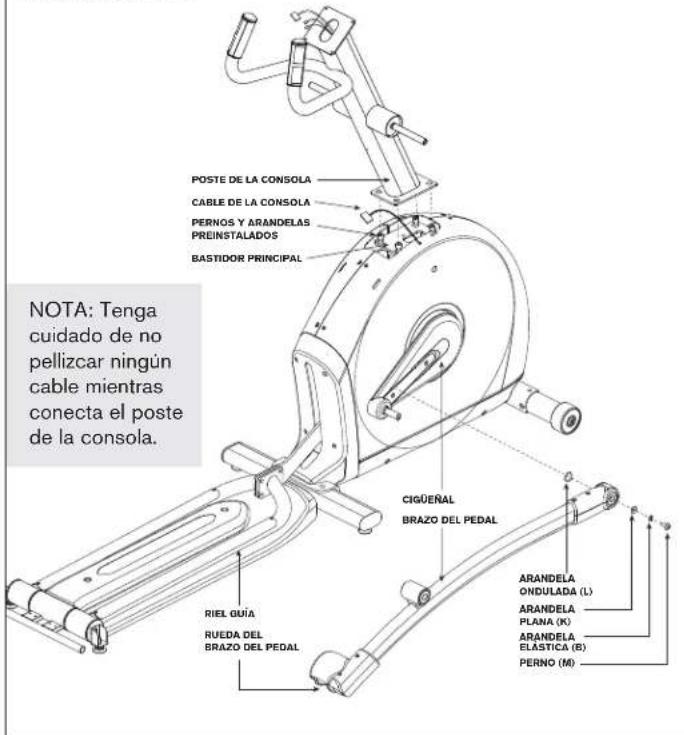

POSTE DE LA CONSOLA CABLE DE LA CONSOLA PERNOS Y ARANDELAS PREINSTALADOS BASTIDOR PRINCIPAL CIGÜENAL BRAZO DEL PEDAL ARANDELA ONDULADA (L) ARANDELA PLANA (K) ARANDELA ELASTICA (B) PERNO (M) NOTE: Tenga cuidado de no pellizarar ningún cable mientras conecta el poste de la consola. RIEL GUÍA RUEDA DEL BRAZO DEL PEDAL

TORNILLERÍA PARA EL PASO 3:

ARANDELA ONDULADA (L) 22,5 mm Cant.: 2

PERNO (M) 20 mm Cant.: 2

ARANDELA ELÁSTICA (B) 15 mm Cant.: 2

ARANDELA PLANA (K) 20 mm Cant.: 2

A Abra la BOLSA DE TORNILLERÍA PARA EL PASO 3.
B Jale con cuidado el CABLE DE LA CONSOLA a través del POSTE DE LA CONSOLA usando el lazo de torcedura ubicado dentro del POSTE DE LA CONSOLA.
C Una el POSTE DE LA CONSOLA al BASTIDOR PRINCIPAL usando ARANDELAS Y PERNOS PREINSTALADOS.
D Deslice la ARANDELA ONDULADA (I) encima del CIGÜENAL seguido por el BRAZO DEL PEDAL como se muestra. Apoye la RUEDA DEL BRAZO DEL PEDAL en el RIEL GUÍA.
E Una el BRAZO DEL PEDAL al CIGÜENAL usando 1 ARANDELA PLANA (K), 1 ARANDELA ELÁSTICA (B) y 1 PERNO (M).
F Repita los pasos D–E en el lado opuesto de la máquina elíptica.

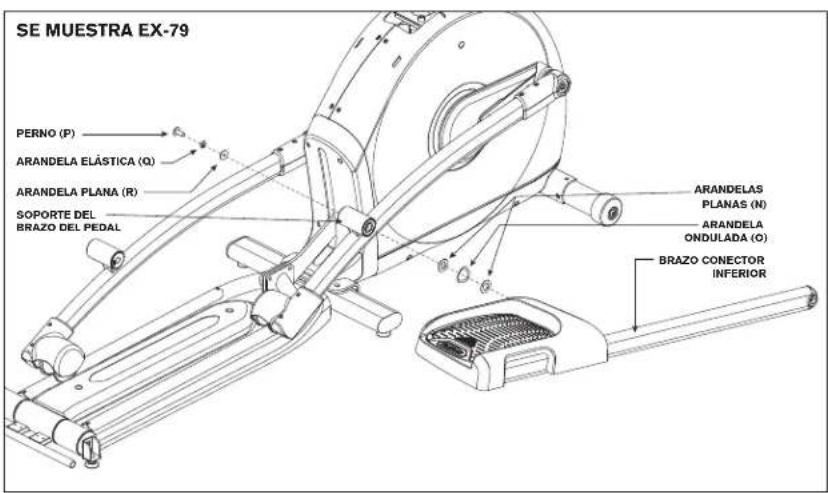

TORNILLERÍA PARA EL PASO 4:

ARANDELA PLANA (N) 27 mm Cant.: 4

ARANDELA ONDULADA (O) 29 mm Cant.: 2

PERNO (P) 20 mm Cant.: 2

ARANDELA ELÁSTICA (Q) 15,4 mm Cant.: 2

ARANDELA PLANA (R) 20 mm Cant.: 2

SE MUESTRA EX-79 PERNO (P) ARANDELA ELÁSTICA (Q) ARANDELA PLANA (R) SOPORTE DEL BRAZO DEL PEDAL ARANDELAS PLANAS (N) ARANDELA ONDULADA (O) BRAZO CONECTOR INFERIOR

A Abra la BOLSA DE TORNILLERÍA PARA EL PASO 4.
B Deslice 1 ARANDELA PLANA (N), 1 ARANDELA ONDULADA (O) y otra ARANDELA PLANA (N) sobre el BRAZO CONECTOR INFERIOR.
C Deslice el BRAZO CONECTOR INFERIOR en el SOPORTE DEL BRAZO DEL PEDAL.
D Una el BRAZO CONECTOR INFERIOR al SOPORTE DEL BRAZO DEL PEDAL usando 1 ARANDELA PLANA (R), 1 ARANDELA ELÁSTICA (Q) y 1 PERNO (P).
E Repita los pasos B-D en el lado opuesto de la máquina elíptica.

TODOS LOS MODELOS

ENSAMBLAJE PASO 5

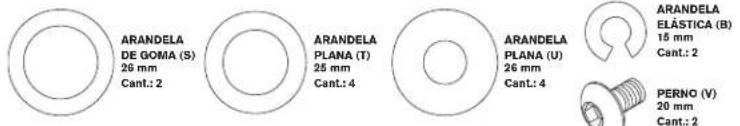

TORNILLERÍA PARA EL PASO 5:

ARANDELA DE GOMA (S) 26 mm Cant.: 2 ARANDELA PLANA (T) 26 mm Cant.: 4 ARANDELA PLANA (U) 26 mm Cant.: 4 ARANDELA ELÁSTICA (B) 16 mm Cant.: 2 PERNO (V) 20 mm Cant.: 2

ARANDELA ELÁSTICA (B) 15 mm Cant.: 2

PERNO (V) 20 mm Cant.: 2

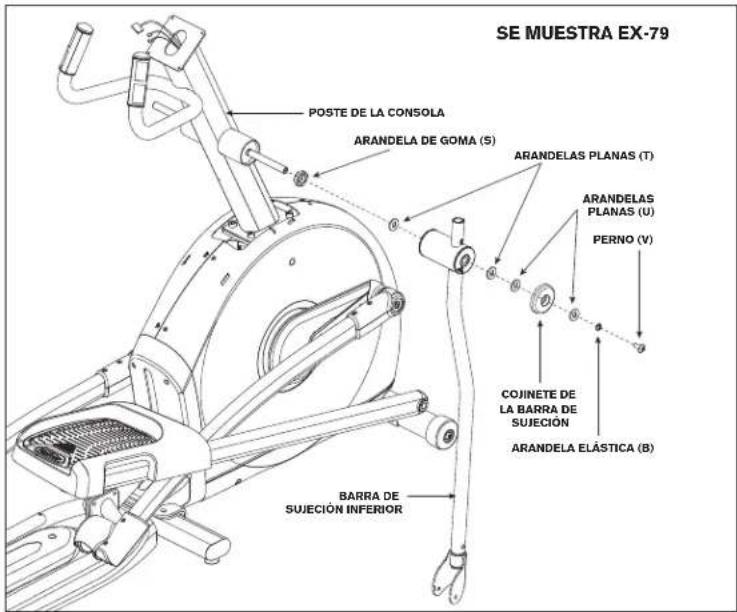

SE MUESTRA EX-79 POSTE DE LA CONSOLA ARANDELA DE GOMA (5) ARANDELAS PLANAS (T) ARANDELAS PLANAS (U) PERNO (V) COJINETE DE LA BARRA DE SUJECIÓN ARANDELA ELÁSTICA (B) BARRA DE SUJECIÓN INFERIOR

A Abra la BOLSA DE TORNILLERÍA PARA EL PASO 5.
B Deslice 1 ARANDELA DE GOMA (S) y 1 ARANDELA PLANA (T) sobre el POSTE DE LA CONSOLA.
C Deslice la BARRA DE SUJECIÓN INFERIOR sobre el POSTE DE LA CONSOLA y única usando 1 ARANDELA PLANA (T), 1 ARANDELA PLANA (U), 1 COJINETE DE LA BARRA DE SUJECIÓN, 1 ARANDELA PLANA (U), 1 ARANDELA ELÁSTICA (B) y 1 PERNO (V).
D Repita los pasos B-C del otro lado.

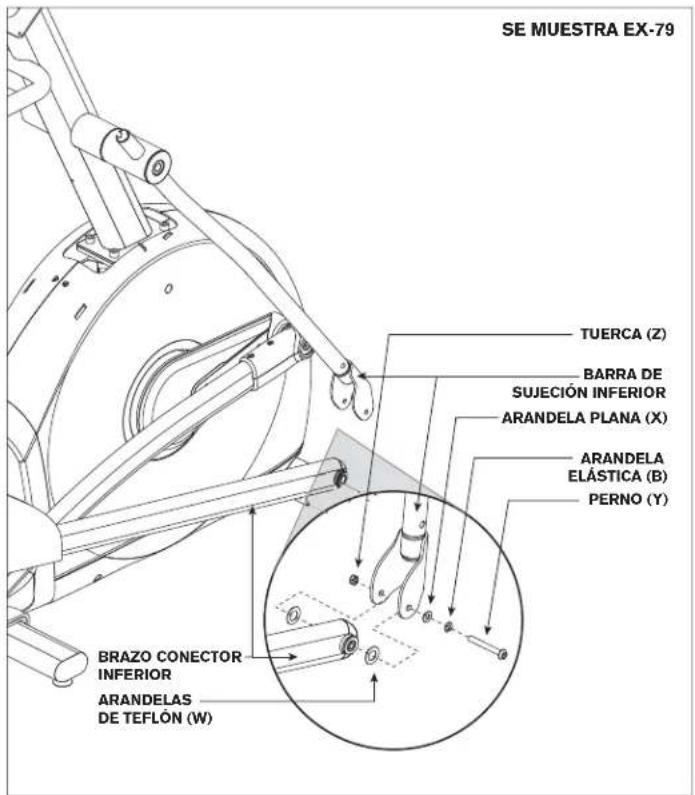

SE MUESTRA EX-79 TUERCA (Z) BARRA DE SUJECIÓN INFERIOR ARANDELA PLANA (X) ARANDELA ELÁSTICA (B) PERNO (Y) BRAZO CONECTOR INFERIOR ARANDELAS DE TEFLÓN (W)

CONTENIDO DE LA BOLSA DE TORNILLERÍA 6:

ARANDELA DE TEFLÓN (W) 28,4 mm Cant.: 4 ARANDELA PLANA (X) 17 mm Cant.: 2 ARANDELA ELÁSTICA (B) 10 mm Cant.: 2 PERNO (Y) 70 mm Cant.: 2 TUERCA (Z) Cant.: 2

A Abra la BOLSA DE TORNILLERÍA 6.
B Conecte el extremo del BRAZO CONECTOR INFERIOR con ménsula en la parte inferior de la BARRA DE SUJECIÓN INFERIOR.
C Coloque las ARANDELAS DE TEFLÓN (W) a ambos lados del BRAZO CONECTOR INFERIOR. Mientras sostiene las ARANDELAS DE TEFLÓN (W) deslice el BRAZO CONECTOR INFERIOR en el extremo inferior de la BARRA DE SUJECIÓN INFERIOR.
D Asegure la unión con 1 ARANDELA PLANA (X), 1 ARANDELA ELÁSTICA (B), 1 PERNO (Y) y asegúrela con 1 TUERCA (Z).
E Repita los pasos B-D en el lado opuesto de la máquina elíptica.

TODOS LOS MODELOS

TODOS LOS MODELOS

ENSAMBLAJE PASO 7

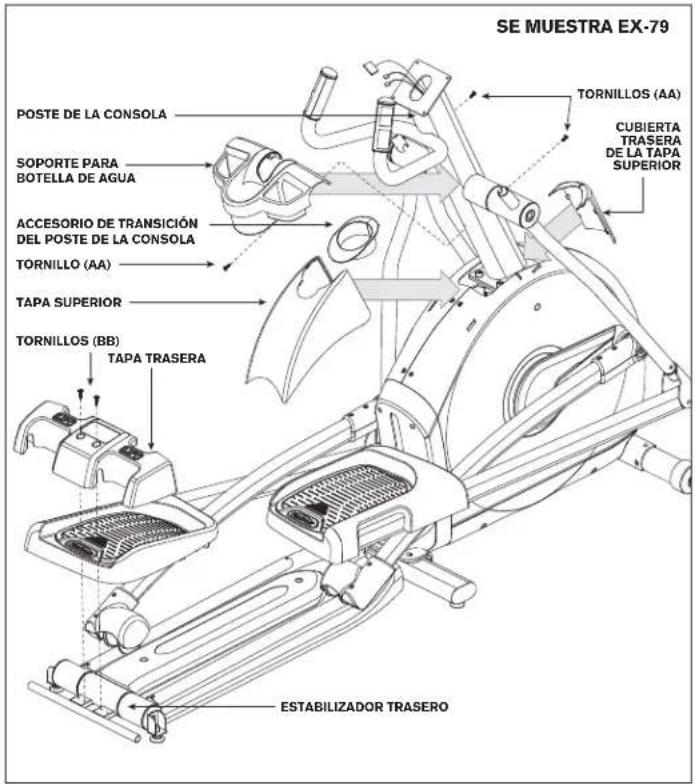

SE MUESTRA EX-79 POSTE DE LA CONSOLA SOPORTE PARA BOTELLA DE AGUA ACCESORIO DE TRANSICIÓN DEL POSTE DE LA CONSOLA TORNILLO (AA) TAPA SUPERIOR TORNILLOS (BB) TAPA TRASERA TORNILLOS (AA) CUBIERTA TRASERA DE LA TAPA SUPERIOR ESTABILIZADOR TRASERO

CONTENIDO DE LA BOLSA DE TORNILLERÍA 7:

TORNILLO (AA)

12 mm

CanL: 3

TORNILLO (BB)

15 mm

Cant: 2

A Abra la BOLSA DE TORNILLERÍA 7.
B Deslice la TAPA SUPERIOR y la CUBIERTA TRASERA DE LA TAPA SUPERIOR sobre el POSTE DE LA CONSOLA y fijelas a presión en su lugar.
C Inserte el ACCESORIO DE TRANSICIÓN DEL POSTE DE LA CONSOLA sobre la TAPA SUPERIOR y fijelo a presión en su lugar.
D Deslice el SOPORTE PARA BOTELLA DE AGUA sobre el POSTE DE LA CONSOLA y fijelo usando 3 TORNILLOS (AA).
E Deslice la TAPA TRASERA sobre el ESTABILIZADOR TRASERO y fijela usando 2 TORNILLOS (BB).

NOTA: Tenga cuidado de no pellizar ningún cable mientras aprieta los tornillos.

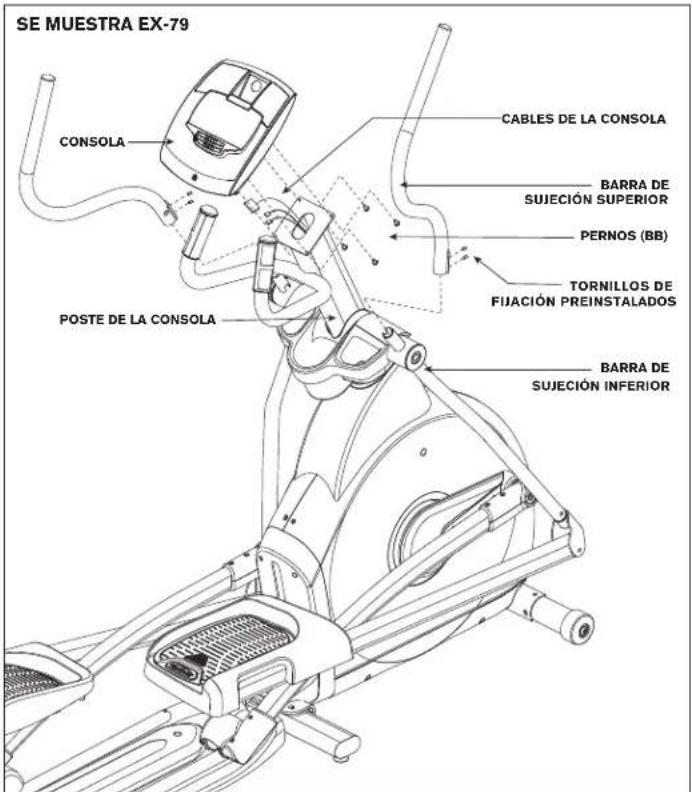

SE MUESTRA EX-79 CONSOLA CABLES DE LA CONSOLA BARRA DE SUJECIÓN SUPERIOR PERNOS (BB) TORNILLOS DE FIJACIÓN PREINSTALADOS POSTE DE LA CONSOLA BARRA DE SUJECIÓN INFERIOR

A Quite los 4 PERNOS PREINSTALADOS de la CONSOLA.
B Una los CABLES DE LA CONSOLA a la CONSOLA.
C Meta con cuidado los CABLES DE LA CONSOLA en el POSTE DE LA CONSOLA antes de unir la CONSOLA. Una la CONSOLA al POSTE DE LA CONSOLA usando 4 PERNOS PREINSTALADOS.

Nota: Tenga cuidado de no pellizar ningún cable mientras conecta la consola o las barras de sujeción.

D Deslice la BARRA DE SUJECIÓN SUPERIOR sobre la BARRA DE SUJECIÓN INFERIOR haciendo que las barras de sujeción se unan por completo. Asegure la BARRA DE SUJECIÓN SUPERIOR a la BARRA DE SUJECIÓN INFERIOR usando los TORNILLOS DE FIJACIÓN PREINSTALADOS.

Asegúrese de que las barras de sujeción superiores estén en la posición más baja posible. Las barras de sujeción pueden dañarse si no se aseguran correctamente.

E Repita el PASO D del otro lado.

¡ENSAMBLAJE COMPLETO!

TODOS LOS MODELOS

Esta sección explica cómo utilizar la consola y la programación de la máquina elíptica.

La sección FUNCIONAMIENTO BÁSICO en la GUÍA DE LA MÁQUINA ELÍPTICA tiene instrucciones para lo siguiente:

• UBICACIÓN DE LA MÁQUINA ELÍPTICA
- INSTRUCCIONES DE CORRIENTE / CONEXIÓN A TIERRA
• POSICIÓN DE LOS PIES
• CÓMO MOVER LA MÁQUINA ELÍPTICA
• CÓMO NIVELAR LA MÁQUINA ELÍPTICA
- FUNCIONAMIENTO DE LA INCLINACIÓN ELECTRÓNICA/MANUAL
• USO DE LA FUNCIÓN DE RITMO CARDÍACO

Nota: Hay una lámina protectora delgada de plástico transparente en el revestimiento de la consola que debe quitarse antes de usarla.

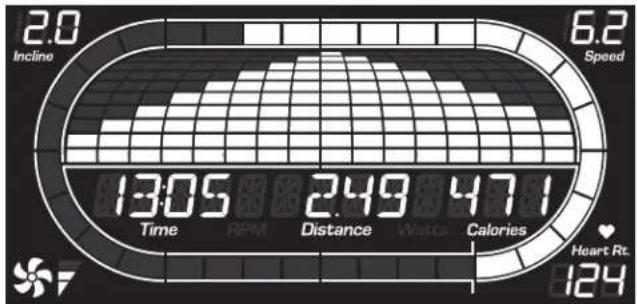

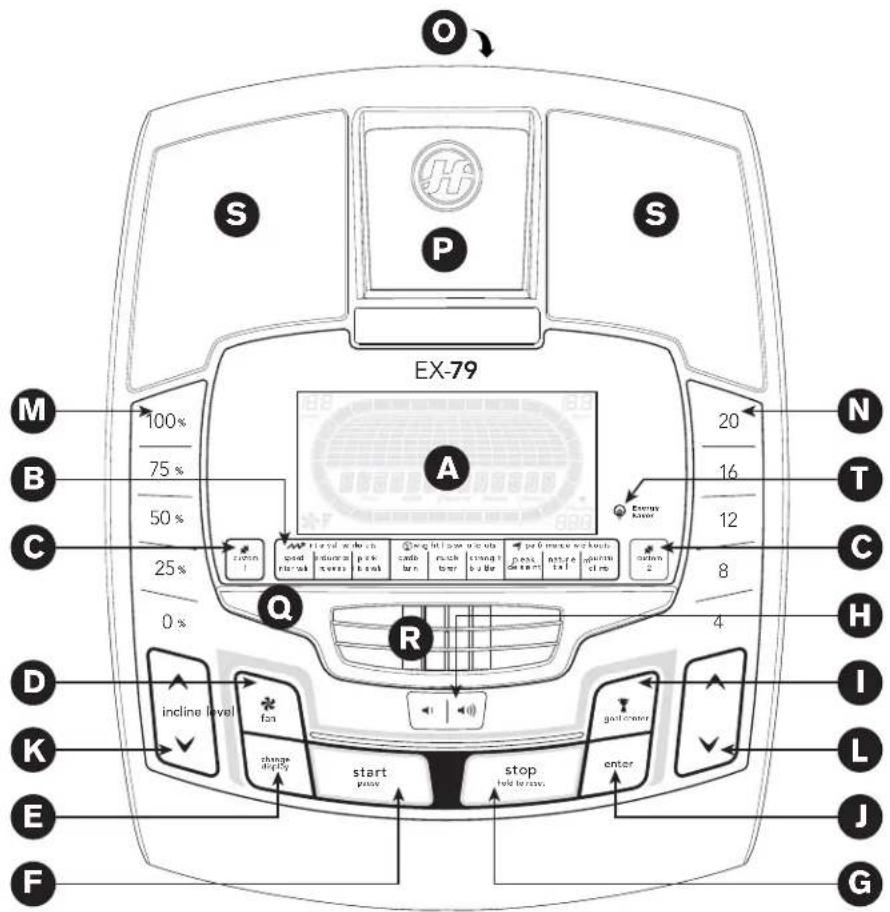

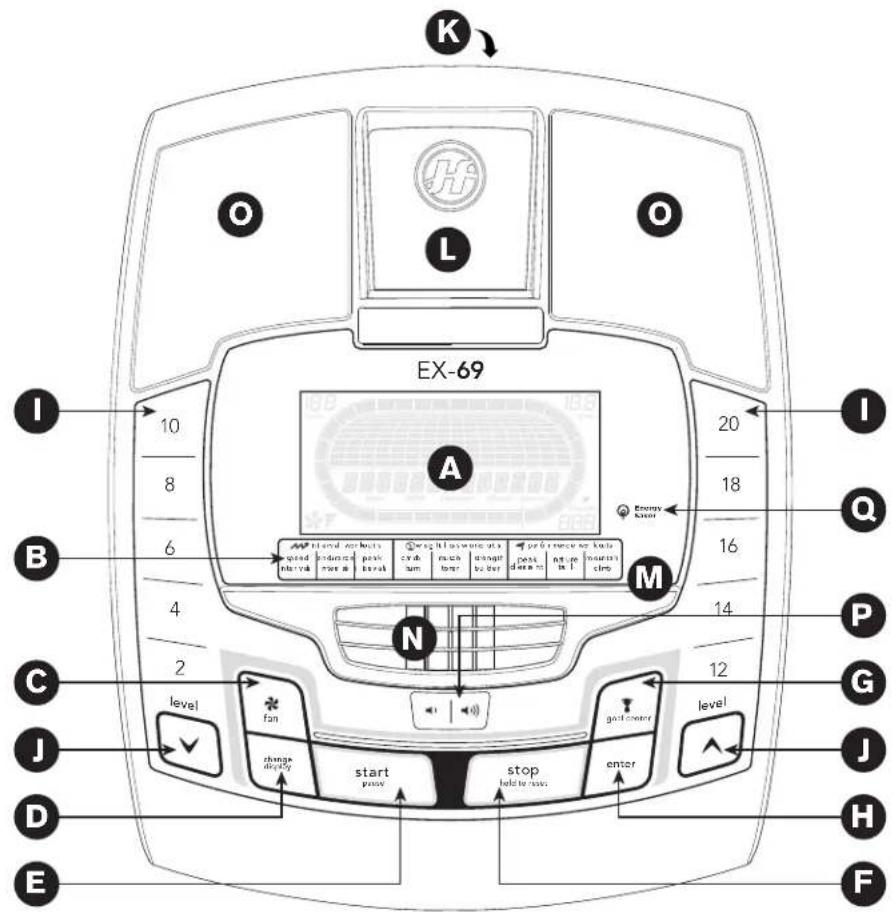

A) VENTANA DE INDICADORES DE LCD: tiempo, distancia, calorías, vatios, RPM, velocidad, nivel de resistencia, ritmo cardíaco y ventilador.
B) PROGRAMAS: oprímalos para seleccionar la sesión de ejercicio.
C) BOTÓN DE VENTILADOR: cada vez que se oprime el botón, el ventilador pasa de bajo a medio a alto y a apagado.
D) CHANGE DISPLAY (CAMBIAR PANTALLA): oprima esta tecla para cambiar la información en la pantalla durante la sesión de ejercicio.
E) START (Iniciar): oprima para comenzar a hacer ejercicio, para comenzar una sesión específica de ejercicio o para reiniciar el ejercicio después de una pausa.
F) STOP (Parar): oprima para hacer una pausa o terminar su sesión de ejercicio. Mantenga oprimida esta tecla durante 3 segundos para poner en cero la consola.
G) GOAL CENTER: oprimala para indicar o visualizar su objetivo. Consulte la página 104 para obtener más información.
H) ENTER (Aceptar): se utiliza para confirmar una selección.
I) TECLAS RÁPIDAS: se utilizan para alcanzar el nivel de resistencia deseada con mayor rapidez.
J) LEVEL (Nivel) se utilizan para ajustar el nivel de resistencia.
K) TÓMA DE ENTRADA DE AUDIO: conecte su reproductor en la consola utilizando el cable adaptador de audio incluido.
L) BOLSILLO PARA REPRODUCTOR: se utiliza para almacenar su reproductor.
M) ESTANTE DE LECTURA: sostiene material de lectura.
N) FAN (Ventilador): ventilador personal para la sesión de ejercicio.
O) ALTAVOCES: la música se reproduce a través de los altavoces cuando su reproductor está conectado a la consola.
P) BOTONES DE VOLUMEN: ajustan el volumen de los altavoces hacia arriba o hacia abajo.
Q) LUZ DE AHORRO DE ENERGÍA: indica si la máquina está en el modo de ahorro de energía.

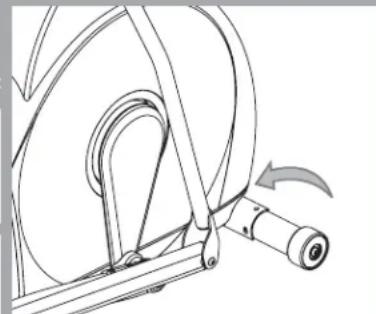

FUNCIONAMIENTO DE LA INCLINACIÓN MANUAL

El modelo EX-69 tiene una característica de inclinación ajustable para agregar variedad a sus sesiones de ejercicio. Para ajustar la inclinación hacia arriba o hacia abajo, párese al lado de la máquina elíptica y coloque su mano con firmeza en la parte superior del aro de refuerzo. Con su otra mano, tome la manija de la PALANCA DE ELEVACIÓN DE INCLINACIÓN MANUAL, tire hacia atrás y guíela hacia arriba o hacia abajo. Asegúrese de que el pasador esté engranado en la ranura en el nivel de inclinación de preferencia.

Nota: Hay una lámina protectora delgada de plástico transparente en el revestimiento de la consola que debe quitarse antes de usarla.

A) VENTANA DE INDICADORES DE LCD: tiempo, distancia, calorías, vatios, RPM, velocidad, nivel de resistencia, ritmo cardíaco y ventilador.
B) PROGRAMAS: oprímalos para seleccionar la sesión de ejercicio.
C) TECLAS CUSTOM 1 & 2 (PERSONAL 1 Y 2): oprimalas para seleccionar el programa custom 1 (personal 1) o custom 2 (personal 2)
D) BOTÓN DE VENTILADOR: cada vez que se oprime el botón, el ventilador pasa de bajo a medio a alto y a apagado.
E) CHANGE DISPLAY (CAMBIAR PANTALLA): oprima esta tecla para cambiar la información en la pantalla durante la sesión de ejercicio.
F) START (Iniciar): oprima para comenzar a hacer ejercicio, para comenzar una sesión específica de ejercicio o para reiniciar el ejercicio después de una pausa.
G) STOP (Parar): oprima para hacer una pausa o terminar su sesión de ejercicio. Mantenga oprimida esta tecla durante 3 segundos para poner en cero la consola.
H) BOTONES DE VOLUMEN: ajustan el volumen de los altavoces hacia arriba o hacia abajo.
I) GOAL CENTER: oprimala para indicar o visualizar su objetivo. Consulte la página 104 para obtener más información.
J) ENTER (Aceptar): se utiliza para confirmar una selección.
K) INCLINE (Inclinación) se utilizan para ajustar el nivel de inclinación.
L) LEVEL (Nivel) A se utilizan para ajustar el nivel de resistencia.
M) TECLAS RÁPIDAS DE INCLINACIÓN: se utilizan para alcanzar el nivel de inclinación deseada con mayor rapidez.
N) TECLAS RÁPIDAS DE NIVEL: se utilizan para alcanzar el nivel de resistencia deseada con mayor rapidez.
O) TOMA DE ENTRADA DE AUDIO: conecte su reproductor en la consola utilizando el cable adaptador de audio incluido.
P) BOLSILLO PARA REPRODUCTOR: se utiliza para almacenar su reproductor.
Q) ESTANTE DE LECTURA: sostiene material de lectura.
R) FAN (Ventilador): ventilador personal para la sesión de ejercicio.
S) ALTAVOCES: la música se reproduce a través de los altavoces cuando su reproductor está conectado a la consola.
T) LUZ DE AHORRO DE ENERGÍA: indica si la máquina está en el modo de ahorro de energía.

VENTANAS DE INDICADORES EN PANTALLA

• TIME (TIEMPO): Aparece en minutos: segundos. Indica el tiempo restante o el que ha pasado en su sesión de ejercicio.
• DISTANCE (DISTANCIA): Aparece en millas. Indica la distancia recorrida o la distancia por recorrer durante su sesión de ejercicio.
• CALORIES (CALORÍAS): Total de calorías quemadas o que restan por quemar durante su sesión de ejercicio.
• RPM: Revoluciones por minuto.
• WATTS (VATIOS): Muestra el uso de energía para el usuario actual.

• SPEED (VELOCIDAD): Aparece en mph. Indica a qué velocidad se mueven los pedales.

• HEART RATE (HR) (RITMO CARDÍACO, RC): Aparece como latidos/minuto (BPM, por sus siglas en inglés). Se utiliza para monitorear su ritmo cardiaco (se muestra cuando se sujetan ambas empuñaduras con sensor de pulso).

• NIVEL: Muestra el nivel de resistencia actual.
• INCLINACIÓN (EX-79 SOLAMENTE): Aparece como porcentaje. Indica el nivel de inclinación de la rampa de potencia. Se mostrará en la ventana alfanumérica.
• TRACK (PISTA): Sigue el progreso alrededor de una pista simulada. Los segmentos se iluminan cada 12,5 metros completados. Una vuelta alrededor de la pista tiene 400 metros (1/4 milla).
• VENTILADOR: Indica cuándo está activado el ventilador y en qué nivel de potencia está funcionando.

PARA EMPEZAR

1) Verifique que no haya ningún objeto cercano que dificulte el movimiento de la máquina elíptica.
2) Enchufe el cable de corriente y ENCIENDA la máquina elíptica. (El interruptor se encuentra en la parte inferior frontal de la máquina elíptica). NOTA: Es posible que algunas máquinas elípticas no tengan un interruptor de corriente y se enciendan cuando se suministre corriente.
3) Seleccione USER 1, USER 2, o GUEST (usuario 1, usuario 2 o invitado) usando ▼ ▲ oprima ENTER (Aceptar).
4) Indique el Peso (Weight) usando ▼ ▲ oprima ENTER (Aceptar).

A) INICIO RÁPIDO

Simplemente oprima la tecla de inicio START para comenzar a hacer ejercicio. El tiempo se contará desde 0:00, el nivel de resistencia predeterminado es el nivel 1. EX-79 solamente: La inclinación predeterminada es de 0 %. O...

B) SELECCIONAR PROGRAMA

1) Oprima el botón de un programa para seleccionar una sesión de ejercicio.
2) Indique el tiempo de la sesión de ejercicio usando √ A oprima ENTER (Aceptar).
3) Indique el nivel de la sesión de ejercicio usando √ ∧ oprima ENTER (Aceptar).
4) Oprima la tecla de inicio START para comenzar la sesión de ejercicio. NOTA: Usted puede ajustar el nivel durante su sesión de ejercicio.

C) FINALIZACIÓN DE SU SESIÓN DE EJERCICIO

Cuando se complete su sesión de ejercicio, la pantalla del monitor mostrará la palabra "FINISHED" (TERMINADO) y emitirá un pitido. La información de su sesión de ejercicio aparece en la consola durante 30 segundos y luego se borra.

CÓMO CAMBIAR SU PROGRAMA UNA VEZ INICIADA SU SESIÓN DE EJERCICIO

En cualquier momento durante su sesión de ejercicio, oprima el botón de cualquier programa para seleccionar un nuevo programa. Oprima ENTER (Aceptar) y comenzará una nueva sesión de ejercicio en el primer segmento. Todas las estadísticas de la sesión de ejercicio serán transferidas.

Comenzará una nueva sesión de ejercicio en el primer segmento y todas las estadísticas de la sesión de ejercicio serán transferidas.

NOTA: Si accidentalmente oprime el botón de un programa durante su sesión de ejercicio, no oprime ningún otro botón por 5 segundos y la sesión de ejercicio actual no se modificará.

PARA PONER EN CERO LA CONSOLA

Mantenga oprimida la tecla STOP (Parar) por 3 segundos.

BORRAR LA SELECCIÓN ACTUAL

Para borrar la selección o pantalla del programa actual, mantenga oprimido el botón STOP (Parar) por 3 segundos.

INFORMACIÓN DE LOS PROGRAMAS

MANUAL: Ajuste su nivel de resistencia de forma manual durante su sesión de ejercicio.

SESIONES DE EJERCICIO A INTERVALOS

SPEED INTERVALS (INTERVALOS DE

VELOCIDAD): Mejora su fuerza, velocidad y resistencia al aumentar y reducir la resistencia durante toda su sesión de ejercicio para que participen tanto su corazón como otros músculos. Los segmentos se repiten cada 30 y 90 segundos.

ENDURANCE INTERVALS (INTERVALOS

DE RESISTENCIA): Desarrolle su aguante físico con intervalos destinados a aumentar la resistencia. Objetivo basado en el tiempo con 7 niveles de dificultad para escoger.

PEAK INTERVALS (INTERVALOS DE

VELOCIDAD E INCLINACIÓN): Mejora su fuerza, velocidad y resistencia al aumentar y reducir la resistencia durante toda su sesión de ejercicio para que participen tanto su corazón como otros músculos. Los segmentos se repiten cada 30 y 60 segundos.

SPEED INTERVALS (INTERVALOS DE VELOCIDAD)
Segmente	Calentimiento Segmente del programa: repetition Enfriamente
Segundos	60	60	60	30	90	90	30	80	90	30	90	30	30	90	60	60	60
Nivel 12	345	678	910	112	131	141	151	161	171	181	20
1	1	1	1	1	3	1	1	3	3	1	3	1	1	3	3	1	1	1	1	1
2	1	1	1	2	3	1	1	3	3	1	3	1	1	3	3	1	2	1	1	1
3	1	1	1	2	4	2	2	4	4	2	4	2	2	4	4	2	2	1	1	1
4	1	1	1	3	4	2	2	4	4	2	4	2	2	4	4	2	3	1	1	1
5	1	2	3	3	5	3	3	5	5	3	5	3	3	5	5	3	3	3	2	1
6	1	2	3	4	5	3	3	5	5	3	5	3	3	5	5	3	4	3	2	1
7	1	2	3	4	6	4	4	6	6	4	6	4	4	6	6	4	4	3	2	1
8	1	2	3	5	6	4	4	6	6	4	6	4	4	6	6	4	5	3	2	1
9	2	2	3	5	7	5	5	7	7	5	7	5	5	7	7	5	5	3	2	2
1 0		2	2	4	6	7	5	5	7	7	5	7	5	5	7	7	5	6	4	2

ENDURANCE INTERVALS (INTERVALOS DE RESISTENCIA)
Segmente	Calentamento				Segmente de programa de 60 segundos: repetition													Enfriamente
Nivel	12	845	6789	101	112	314	151	617	819	920
1	1	1	2	2	1	2	3	2	1	2	3	2	1	2	3	2	1	1	1	1
2	1	2	2	3	2	3	4	3	2	3	4	3	2	3	4	3	2	1	1	1
3	2	2	3	3	3	4	5	4	3	4	5	4	3	4	5	4	3	1	1	1
4	2	3	3	4	4	5	6	5	4	5	6	5	4	5	6	5	4	1	1	1
5	3	4	4	4	5	6	7	6	5	6	7	8	7	6	7	6	5	3	2	1
6	3	5	4	5	6	7	8	7	6	7	8	7	6	7	8	7	6	3	2	1
7	4	5	5	5	6	7	7	8	8	7	7	6	7	7	8	8	7	3	2	1

PEAK INTERVALS (INTERVALOS DE VELOCIDAD E INCLINACIÓN)
Segmentos	Calentamiento				Segmentos del programa: repetición												Enfriamiento
Segundos	60	60	60	60	30	60	60	30	30	60	30	60	60	30	30	60	60	60	60
Nivel	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19
1	1	1	1	1	3	1	1	3	3	1	3	1	1	3	3	1	1	1	1
2	1	1	1	2	3	1	1	3	3	1	3	1	1	3	3	1	2	1	1
3	1	1	1	2	4	2	2	4	4	2	4	2	2	4	4	2	2	1	1
4	1	1	1	3	4	2	2	4	4	2	4	2	2	4	4	2	3	1	1
5	1	2	3	3	5	3	3	5	5	3	5	3	3	5	5	3	3	3	2
6	1	2	3	4	5	3	3	5	5	3	5	3	3	5	5	3	4	3	2
7	1	2	3	4	6	4	4	6	6	4	6	4	4	6	6	4	4	3	2
8	1	2	3	5	6	4	4	6	6	4	6	4	4	6	6	4	5	3	2
9	2	2	3	5	7	5	5	7	7	5	7	5	5	7	7	5	5	3	2
1 0		2	2	4	6	7	5	5	7	7	5	7	5	5	7	7	5	6	4

SESIONES DE EJERCICIO DE CONTROL DE PESO

CARDIO BURN (QUEMA CARDIO):

Promueve el control de peso al aumentar y reducir la resistencia, al tiempo que lo mantiene dentro de su zona óptima para quemar grasa. Los segmentos se repiten cada 60 segundos.

MUSCLE TONER (TONIFICADOR

MUSCULAR): Tonifica los músculos al ajustar gradualmente la resistencia mientras lo mantiene en su zona óptima para quemar grasas. Los segmentos cambian cada 30 segundos. Objetivo basado en el tiempo con 10 niveles de dificultad para escoger.

STRENGTH BUILDER (DESARROLLADOR

DE FUERZA): Los segmentos de tiempo varían su duración de 30 a 90 segundos para desafiar su aguante físico y su fuerza. Objetivo basado en el tiempo con 10 niveles de dificultad para escoger.

CARDIO BURN (QUEMA CARDIO)
Segmente	Calentimiento Segmente de programa de 60 segundos: repetition Enfriamente
Nivel 12	345	6789	101	112	131	415	1617	1819	20
1	1	2	2	3	3	3	4	4	5	5	5	5	4	4	3	3	3	2	3	1
2	1	2	2	3	4	4	5	5	6	6	6	6	5	5	4	4	3	2	2	1
3	1	2	2	4	5	5	6	6	7	7	7	7	6	6	5	5	4	2	2	1
4	1	2	2	5	6	6	7	7	8	8	8	8	7	7	6	6	5	2	2	1
5	2	3	5	6	7	7	8	8	9	9	9	9	8	8	7	7	6	5	3	2
6	2	3	5	7	8	8	9	9	1	0	1	0	1	0	1	0	9	9	8	8
7	2	3	5	8	9	9	1	0	1	0	1	1	1	1	1	1	1	1	1	0
8	2	3	5	9	1	0	1	0	1	1	1	1	1	2	1	2	1	2	1	2
9 3 4	5 10	11	11	12	13	13	13	12	12	11	11	10	5	4	3
10 3 4	8 11	12	12	13	13	14	14	14	13	13	12	12	11	8	4	3
11 3 6	10	12	13	13	14	15	15	15	14	14	13	13	12	10	6	3
12 3 6	10	13	14	14	15	16	16	16	15	15	14	14	13	10	6	3
13 5 9	13	14	15	15	16	16	17	17	17	16	16	15	15	14	13	9	5
14 5 9	13	15	16	16	17	17	18	18	18	17	17	16	16	15	13	9	5
15 5 9	13	16	17	17	18	18	19	19	19	18	18	17	17	16	13	9	5
16 5 9	13	17	18	18	19	19	20	20	20	19	19	18	18	17	13	9	5

MUSCLE TONER (TONIFICADOR MUSCULAR)
Segmente	Calentimiento				Segmentos del programa: repetition												Enfriamente
Segundos	60	60	60	60	30	30	30	30	30	30	30	30	30	30	30	30	60	60	60
Nivel	12	345	6789	101	112	1314	151	6171	1819	20
1	1	1	1	2	2	2	3	3	2	2	3	3	2	2	3	3	2	1	1
2	1	1	2	3	2	3	3	4	2	3	3	4	2	3	3	4	3	2	1
3	1	2	2	3	3	3	4	4	3	3	4	4	3	3	4	4	3	2	2
4	2	2	2	3	3	4	4	5	3	4	4	5	3	4	4	5	3	2	2
5	3	3	3	3	4	4	5	5	4	4	5	5	4	4	5	5	3	3	3
6	3	3	3	4	4	5	5	6	4	5	5	6	4	5	5	6	4	3	3
7	4	4	4	4	6	6	7	7	6	6	7	7	6	6	7	7	4	4	4
8	4	4	4	5	7	7	8	8	7	7	8	8	7	7	8	8	5	4	4
9	4	4	5	5	8	8	9	1	0	8	8	9	1	1	8	8	1	1	1
1 0		4	5	5	6	9	1	1	1	1	1	1	9	9	1	2	1	2	9

7 5 3 2 1 0 9 9 8 1 1 1 1 1

5 5 4 4 3 1 3 6

STRENGTH BUILDER (DESARROLLADOR DE FUERZA)
Segmente	Calentimiento				Segmentos del programa: repetition												Enfriamento
Segundos	60	60	60	60	30	60	90	60	90	45	60	45	90	90	30	30	60	60	60
Nivel	12	8456	6789	101	112	1314	151	6171	1819	20
1	1	1	1	2	2	2	2	1	2	2	1	2	2	1	2	2	2	1	1
2	1	1	1	2	3	2	3	2	2	3	2	2	3	2	2	3	2	1	1
3	1	1	1	2	4	3	4	2	3	4	2	3	4	2	3	4	2	1	1
4	1	1	1	2	5	4	5	3	4	5	3	4	5	3	4	5	2	1	1
5	1	2	2	2	5	5	5	4	5	5	4	5	5	4	5	5	2	2	2
6	1	2	2	3	6	5	6	5	5	6	5	5	6	5	5	6	3	2	2
7	1	2	2	3	7	6	7	5	6	7	5	6	7	5	6	7	3	2	2
8	1	1	1	2	9	8	9	8	8	9	8	8	9	8	8	9	2	1	1
9	2	2	2	3	1	1	1	0	1	1	9	1	0	1	1	9	1	0	1
1	0	2	3	4	5	1	2	1	2	1	2	1	1	1	2	1	2	1	1

9 1 0 1 1 2 1 2 1 1

INFORMACIÓN DE LOS PROGRAMAS

CIMAS): promueve cambios graduales de ascenso y descenso. Ayuda a tonificar los músculos y a desarrollar el acondicionamiento cardiovascular. Objetivo basado en el tiempo con 10 niveles de dificultad para escoger. Para EX-69, no tenga en cuenta la línea de elevación.

NATURE TRAIL (SENDA NATURAL): Simula el ascenso y el descenso del senderismo.

Ayuda a tonificar los músculos y a desarrollar el acondicionamiento cardiovascular. Cambios de resistencia. Objetivo basado en el tiempo con 10 niveles de dificultad para escoger.

MOUNTAIN CLIMB (MONTAÑISMO):

Experimente los cambios de niveles de resistencia simulando una experiencia de caminata al aire libre. Ayuda a tonificar los músculos y a desarrollar el acondicionamiento cardiovascular. Objetivo basado en el tiempo con 10 niveles de dificultad para escoger.

PEAK DESCENT (DESCENSO DE CIMAS)		Calentamiento Segmente de programa de 60 segundos: repetition																Enfriamiento
Segmentos		128	456	789	101	1121	314	1516	171	1819	20
Nivel 1	ELEVACIÓN	0	10	10	20	20	20	30	30	30	30	30	30	30	30	20	20	20	10	10	0
	RESISTENCIA	1	2	2	3	3	3	4	4	5	5	5	5	4	4	3	3	3	2	2	1
Nivel 2	ELEVACIÓN	0	10	10	20	30	30	30	30	40	40	40	40	40	40	30	30	20	10	10	0
	RESISTENCIA	1	2	2	3	4	4	5	5	6	6	6	6	5	5	4	4	3	2	2	1
Nivel 3	ELEVACIÓN	0	10	10	30	30	30	40	40	50	50	50	50	50	50	30	30	30	10	10	0
	RESISTENCIA	1	2	2	4	5	5	6	6	7	7	7	7	6	6	5	5	4	2	2	1
Nivel 4	ELEVACIÓN	0	10	10	30	40	40	50	50	50	50	50	50	50	50	40	40	30	10	10	0
	RESISTENCIA	1	2	2	5	6	6	7	7	8	8	8	8	7	7	6	6	5	2	2	1
Nivel 5	ELEVACIÓN	10	30	30	40	50	50	50	50	60	60	60	60	60	60	50	50	40	30	30	10
	RESISTENCIA	2	5	5	6	7	7	8	8	9	9	9	9	8	8	7	7	6	5	5	2
Nivel 6	ELEVACIÓN	10	30	30	50	50	50	60	60	70	70	70	70	70	70	50	50	50	30	30	10
	RESISTENCIA	2	5	5	7	8	8	9	9	1	0	1	0	1	0	1	0	9	9	8	8
Nivel 7	ELEVACIÓN	10	30	30	50	60	60	70	70	80	80	80	80	80	80	60	60	50	30	30	10
	RESISTENCIA	2	5	5	8	9	9	1	0	1	0	1	1	1	1	1	1	1	1	1	0
Nivel 8	ELEVACIÓN	10	30	30	60	70	70	80	80	80	80	80	80	80	80	70	70	60	30	30	10
	RESISTENCIA	2	5	5	9	1	0	1	0	1	1	1	1	1	2	1	2	1	2	1	2
Nivel 9	ELEVACIÓN	20	30	30	70	80	80	80	80	90	90	90	90	90	90	80	80	70	30	30	20
	RESISTENCIA	3	5	5	10	11	11	12	12	13	13	13	13	12	12	11	11	10	5	5	3
Nivel 10	ELEVACIÓN	20	50	50	80	80	80	90	90	90	90	90	90	90	90	80	80	80	50	50	20
	RESISTENCIA	3	8	8	11	12	12	13	13	14	14	14	14	13	13	12	12	11	8	8	3

NATURE TRAIL (SENDA NATURAL)
Segmente	Calentimiento Segmente de programa de 60 segundos: repetition Enfriamento
Nivel 12	345	6789	101	112	131	415	617	1819	20
1	1	1	1	1	3	3	3	3	4	4	4	4	3	3	3	3	2	2	1	1
2	1	1	2	2	4	4	4	4	5	5	5	5	4	4	4	4	2	2	1	1
3	1	1	2	2	4	4	6	6	6	6	6	6	6	6	4	4	2	2	1	1
4	1	1	3	3	5	5	6	6	7	8	8	7	6	6	5	5	2	2	1	1
5	2	2	2	2	6	6	7	7	8	8	8	8	7	7	6	6	3	3	2	2
6	2	2	3	3	6	6	8	8	8	9	9	8	8	8	6	6	3	3	2	2
7	3	3	3	3	7	7	8	8	9	9	9	9	8	8	7	7	3	3	3	3
8	3	3	3	3	8	8	9	9	9	1	0	1	0	9	9	9	8	8	3	3
9	3	3	3	3	8	8	9	9	1	0	1	1	1	2	1	0	9	9	8	8
1 0		3	3	3	3	9	9	1	0	1	0	1	1	1	2	1	2	1	2	1

MOUNTAIN CLIMB (MONTAÑISMO)
Segmente	Calentimiento Segmente del programa: repetition Enfriamente
Segundos	60	60	60	30	60	60	30	30	60	30	60	60	30	30	60	60	60
Nivel 12	345	678	9101	112	131	415	617	181	920
1	1	1	2	3	5	5	6	6	6	6	6	6	6	6	7	7	7	3	2	1	1
2	1	1	2	4	5	6	6	6	6	6	7	7	7	7	8	8	8	4	2	1	1
3	1	1	1	1	6	6	6	7	8	8	8	7	8	8	8	7	8	1	1	1	1
4	1	1	1	1	6	6	6	6	7	8	8	9	9	9	9	9	9	1	1	1	1
5	1	1	1	2	5	6	6	6	7	8	9	9	9	9	9	1	0	1	0	1	2
6	2	2	2	3	5	6	6	6	7	8	9	9	1	0	1	0	1	0	1	0	0
7	2	3	3	4	6	6	6	6	7	7	8	9	9	9	1	0	1	1	1	1	2
8	2	3	4	4	6	6	6	7	7	8	8	9	9	9	1	0	1	1	1	1	3
9	2	4	4	5	7	7	7	8	8	9	9	9	1	0	1	1	1	1	2	1	2
1 0		3	4	5	6	7	7	8	8	9	9	9	1	0	1	1	1	1	1	1	2

USO DE PROGRAMAS PERSONALIZADOS (EX-79 SOLAMENTE)

1) Oprima la tecla CUSTOM 1 o 2 (PERSONALIZAR 1 o 2) para seleccionar un programa personalizado. Oprima ENTER (Aceptar) para confirmar.
2) Indique el tiempo de la sesión de ejercicios usando ▼▲ oprima ENTER (Aceptar).
3) Use ▼ para indicar el nivel de resistencia para cada segmento. Oprima ENTER (Aceptar) para confirmar la configuración de la resistencia para cada segmento de la sesión de ejercicio.
4) Use √ para indicar la inclinación para cada segmento. Oprima ENTER (Aceptar) para confirmar la configuración de la inclinación para cada segmento de la sesión de ejercicio.
5) Oprima START (Iniciar) para comenzar la sesión de ejercicio.

CÓMO UTILIZAR SU REPRODUCTOR DE CD/MP3

1) Conecte el CABLE ADAPTADOR DE AUDIO incluido a la TOMA DE ENTRADA DE AUDIO que está en la parte superior derecha de la consola y la toma de los auriculares en su reproductor de CD/MP3.
2) Utilice los botones de su reproductor CD/MP3 para ajustar los parámetros de las canciones.
3) Quite el CABLE ADAPTADOR DE AUDIO cuando no lo utilice.

GOAL CENTER™

Se ha demostrado por medio de investigaciones que aquellas personas que crean y dan seguimiento a los objetivos relacionados con su estado físico, en promedio, logran un éxito mayor que quienes no lo hacen. Gracias a que su nueva máquina elíptica está equipada con el exclusivo sistema para dar seguimiento a sus resultados por medio del centro de objetivos GOAL CENTER de Horizon, usted ha dado un paso importante para alcanzar sus objetivos relacionados con su estado físico. GOAL CENTER es un nuevo software innovador, integrado a la consola de su caminadora, que le permite dar seguimiento a sus objetivos relacionados con su estado físico con el paso del tiempo, sin necesidad de llenar bitácoras o registros en papel.

CONFIGURACIÓN DE GOAL CENTER™

1) Oprima y mantenga oprimido el botón GOAL CENTER™ durante aproximadamente cinco segundos.
2) Seleccione un objetivo de tiempo, distancia o calorías usando √A Oprima ENTER (Aceptar).
3) Use ▼ para seleccionar un valor de objetivo. Oprima ENTER (Aceptar).
4) Use ▼ para seleccionar el NÚMERO DE DÍAS para llegar a ese objetivo.
5) Oprima ENTER (Aceptar) de nuevo para salir de la configuración de GOAL CENTER. NOTA: Estos pasos también se pueden usar para eliminar un objetivo anterior y establecer uno nuevo.

CÓMO GUARDAR LAS ESTADÍSTICAS DE LA SESIÓN DE EJERCICIO EN GOAL CENTER

Al final de su sesión de ejercicio, la consola guardará los datos de su sesión de ejercicio para alcanzar su objetivo.

CÓMO VER EL PROGRESO PARA ALCANZAR EL OBJETIVO

En cualquier momento durante o después de una sesión de ejercicio, puede observar su progreso para llegar a su objetivo con solo oprimir el botón GOAL CENTER. La consola indicará el tiempo, la distancia o las calorías restantes de acuerdo al objetivo seleccionado anteriormente y también le indicará el tiempo restante para llegar a dicho objetivo.

AHORRO DE ENERGÍA (MODO EN ESPERA)

Esta máquina tiene una función especial llamada Energiey Saver™ (Modo en Espera) que no se activa automáticamente (EX-69 sólo: se activa automáticamente). Cuando Energy Saver es activada, la pantalla entrara en un modo de guardia "stand by" (Modo Económico de Energía) después de 15 minutos de no-actividad. Esta función ahorra energía al desactivar la mayoría de electricidad en la máquina hasta que una clave sea empujada en la consola. Se puede encender o apagar esta función en el modo ingeniero.

Para entrar en el modo de ingeniero (engineering mode), empuje y mantenga por 3-5 segundos las teclas para aumentar y disminuir la resistencia. Use las teclas para aumentar o disminuir la resistencia para acceder a ENG2. Use las teclas para aumentar o disminuir la inclinación para seleccionar ENRGY SVE ON or OFF. Empuje y mantenga STOP por 3-5 segundos para salir de ENG2. Empuje y mantenga una vez más STOP por 3-5 segundos para salir del modo ingeniero.

GARANTÍA LIMITADA DE USO EN EL HOGAR

CAPACIDAD DE PESO

EX-69 = 300 libras (136 kilogramos)

EX-79 = 325 libras (147,4 kilogramos)

BASTIDOR • DE POR VIDA

Horizon Fitness ofrece garantía del bastidor contra defectos en la fabricación y los materiales por la vida del propietario original, siempre y cuando el dispositivo permanezca en posesión del propietario original. (El bastidor se define como la base de metal soldado de la unidad y no incluye ninguna pieza que pueda extraerse).

PARTES ELECTRÓNICAS • EX-69: 1 AÑO

Y PIEZAS • EX-79: 2 AÑOS

Horizon Fitness ofrece garantía de los componentes electrónicos, el acabado y todas las piezas originales por el período especificado más arriba desde la fecha de la compra original, siempre y cuando el dispositivo permanezca en posesión del propietario original.

MANO DE OBRA • 1 AÑO

Horizon Fitness cubrirá el costo de mano de obra para la reparación del dispositivo por un período de un año desde la fecha de la compra original, siempre y cuando el dispositivo permanezca en posesión del propietario original.

MOTOR DE INCLINACIÓN DE EX-79 • 1 AÑO INCLINACIÓN MANUAL DE EX-69 • 1 AÑO

Horizon Fitness ofrece garantía del mecanismo de inclinación mecánico/manual y las piezas de inclinación contra defectos en la fabricación y los materiales por un período de un año desde la fecha de la compra original, siempre y cuando el dispositivo permanezca en posesión del propietario original.

EXCLUSIONES Y LIMITACIONES

Quién ESTÁ cubierto:

- El propietario original; la cobertura no es transferible.

Qué ESTÁ cubierto:

- La reparación o la sustitución de un motor, componente electrónico defectuoso o pieza defectuosa y es el único resarcimiento de la garantía.

Qué NO ESTÁ cubierto:

- El desgaste normal por el uso, el ensamblaje o el mantenimiento inadecuado, la instalación de piezas o accesorios no destinados originalmente al equipo o que no sean compatibles con el equipo en las condiciones en que se lo vendió.

- Los daños o las fallas ocasionados por accidente, maltrato, corrosión, decoloración de la pintura o el plástico, negligencia, robo, vandalismo, incendio, inundación, viento, rayos, congelación u otros desastres naturales de cualquier tipo, reducción de la energía, fluctuación o falla de cualquier causa, condiciones atmosféricas inusuales, colisión, introducción de objetos extraños en la unidad cubierta o modificaciones que no estén autorizadas o no estén recomendadas por Horizon Fitness.

• Daños incidentales o emergentes. Horizon Fitness no es responsable de los daños indirectos, especiales o emergentes, pérdida económica, pérdida de la propiedad o ganancias, pérdida de disfrute o uso ni otros daños emergentes de cualquier naturaleza en relación con la compra, el uso, la reparación o el mantenimiento del equipo. Horizon Fitness no suministra compensación monetaria ni de otro tipo para tales reparaciones o costos de piezas de sustitución, incluidos, a título enunciativo y no limitativo, tarifas de membresía de gimnasio, tiempo de trabajo perdido, visitas de diagnóstico, visitas de mantenimiento o transporte.
• El equipo utilizado para fines comerciales o cualquier otro uso distinto del uso de una familia o un hogar, a menos que Horizon Fitness autorice la cobertura.
• El equipo de propiedad o operado fuera de EE. UU. y Canadá.
• Entrega, ensamblaje, instalación, configuración para unidades originales o de sustitución o mano de obra u otros costos asociados con la remoción o la sustitución de la unidad cubierta.
• Cualquier intento de reparar este equipo origina un riesgo de lesión. Horizon Fitness no es responsable de ningún daño, pérdida u obligación que surja de cualquier lesión personal producida durante el transcurso o como resultado de cualquier reparación o intento de reparación de su equipo de ejercicio por una persona que no sea un técnico de servicio autorizado. Todos los intentos de reparación realizados por usted sobre su equipo de ejercicio se realizan BAJO SU PROPIO RIESGO y Horizon Fitness no será responsable de ninguna lesión a la persona o la propiedad que surja de tales reparaciones.
• Si ya se le ha vencido la garantía del fabricante pero cuenta con una extensión de garantía, consulte su contrato de extensión de garantía para obtener información de contacto con respecto a solicitudes de servicio técnico o reparación bajo la extensión de la garantía.

SERVICIO/DEVOLUCIONES

• Hay servicio técnico a domicilio dentro de las primeras 150 millas (240 km) del centro de reparaciones autorizado más cercano (las distancias mayores de 150 millas (240 km) de un proveedor de servicio autorizado son responsabilidad del cliente).
• Todas las devoluciones deben ser autorizadas previamente por Horizon Fitness.
• La obligación de Horizon Fitness de acuerdo a esta garantía se limita a sustituir o a reparar, a opción de Horizon Fitness, el producto por el mismo modelo o por uno similar.
• Horizon Fitness puede solicitar que los componentes defectuosos sean devueltos a Horizon Fitness una vez que se complete el servicio técnico bajo garantía por medio de una etiqueta de devolución prepagada. Si le han recomendado devolver piezas y no recibió una etiqueta, comuníquese con el Servicio de asistencia técnica a clientes.
• Las unidades de sustitución, las piezas y los componentes electrónicos reacondicionados a un estado semejante al nuevo por parte de Horizon Fitness o sus distribuidores a veces pueden suministrarse como sustitución de garantía y constituyen la satisfacción de los términos de la garantía.
• Esta garantía le otorga derechos legales específicos, y sus derechos varían según el estado.

CUSTOMER TECH SUPPORT

DO NOT RETURN TO THE RETAILER

si tiene problemas durante el ensamblaje o si faltan piezas.

Para obtener un servicio rápido y grato, comuníquese con uno de nuestros técnicos capacitados para la atención de clientes vía teléfono, correo electrónico o nuestro sitio web.

Queremos saber si tiene un problema y queremos tener la oportunidad de corregirlo para usted.

NOTA: Lea la sección de RESOLUCIÓN DE PROBLEMAS en la GUÍA DE LA MÁQUINA ELÍPTICA antes de comunicarse con el Servicio de asistencia técnica a clientes. En nuestro sitio web hay información adicional sobre el producto.

1-800-244-4192
