MANUAL DE USUARIO FDV16VB2 HiKOKI
Taladro de percusion
INSTRUCCIONES DE SEGURIDAD Y MANUAL DE INSTRUCCIONES
ADVERTENCIA
¡La utilización INAPROPIADA O PELIGROSA de esta herramienta eléctrica puede resultar en lesiones de gravedad o la muerte!
Este manual contiene información importante sobre la seguridad del producto. Lea y comprenda este manual ANTES de utilizar la herramienta eléctrica. Guarde este manual para que puedan leerlo otras personas antes de utilizar la herramienta eléctrica. Este manual debe ser guardado en un lugar seguro.
CONTENTS
English
Page Page
INFORMACIÓN IMPORTANTE SOBRE SEGURIDAD ......25
SIGNIFICADO DE LAS PALABRAS DE SEÑALIZACIÓN ....25
SEGURIDAD......25
ADVERTENCIAS DE SEGURIDAD GENERAL DE LA HERRAMIENTA ELÉCTRICA....25
NORMAS Y SÍMBOLOS ESPECÍFICOS DE SEGURIDAD .....27
AISLAMIENTO DOBLE PARA OFRECER UNA OPERACIÓN MÁS SEGURA .....28
DESCRIPCIÓN FUNCIONAL 29
NOMENCLATURA....29
SPECIFICATIONS 29
MONTAJE Y OPERACIÓN....30
APLICACIONES 30
ANTES DE LA OPERACIÓN....30
COMO SE USA 33
MANTENIMIENTO E INSPECCIÓN .....34
ACCESORIOS 35
ACCESORIOS ESTÁNDAR ....35
ACCESORIOS OPCIONALES 35

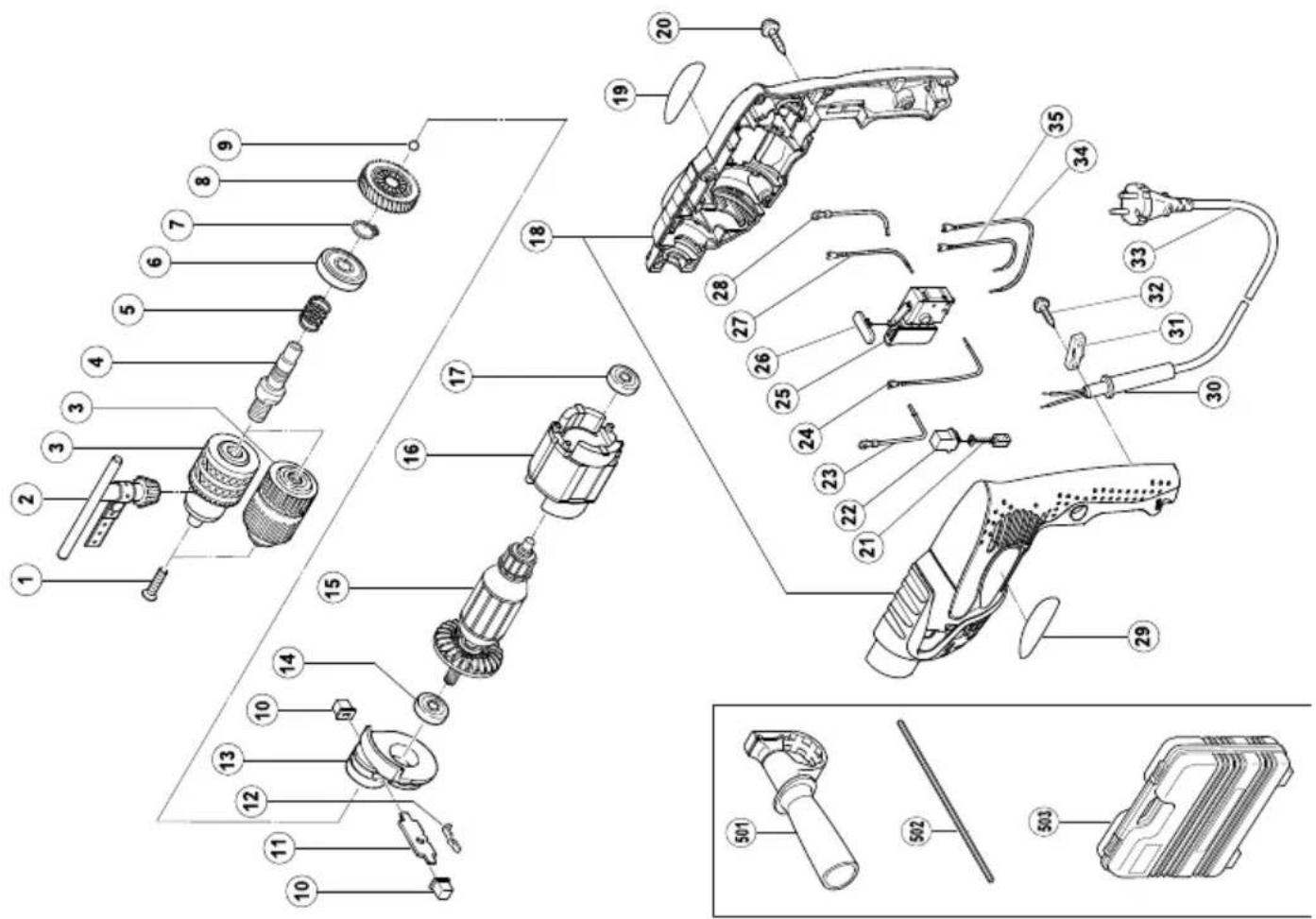

LISTA DE PIEZAS 36
INFORMACIÓN IMPORTANTE SOBRE SEGURIDAD
Antes de utilizar o de realizar cualquier trabajo de mantenimiento de esta herramienta eléctrica, lea y comprenda todas las precauciones de seguridad, advertencias e instrucciones de funcionamiento de este Manual de instrucciones.
La mayoría de los accidentes producidos en la operación y el mantenimiento de una herramienta eléctrica se deben a la falta de observación de las normas o precauciones de seguridad. Los accidentes normalmente podrán evitarse reconociendo una situación potencialmente peligrosa a tiempo y siguiendo los procedimientos de seguridad apropiados.
Las precauciones básicas de seguridad se describen en la sección "SEGURIDAD" de este Manual de instrucciones y en las secciones que contienen las instrucciones de operación y mantenimiento.
Para evitar lesiones o el daño de la herramienta eléctrica, los riesgos están identificados con ADVERTENCIAS en dicha herramienta y en este Manual de instrucciones.
No utilice NUNCA esta herramienta eléctrica de ninguna forma que no esté específicamente recomendada por metabo HPT.
SIGNIFICADO DE LAS PALABRAS DE SEÑALIZACIÓN
ADVERTENCIA indica situaciones potencialmente peligrosas que, si se ignoran, pueden resultar en la muerte o en lesiones de gravedad.
PRECAUCIÓN indica situaciones potencialmente peligrosas que, de no evitarse, pueden resultar en lesiones menores o moderadas, o causar daños en la herramienta eléctrica.
NOTA acentúa información esencial.
SEGURIDAD
ADVERTENCIAS DE SEGURIDAD GENERAL DE LA HERRAMIENTA ELÉCTRICA
ADVERTENCIA:
Lea todas las instrucciones y todas las advertencias de seguridad.
Si no se siguen las advertencias e instrucciones, podría producirse una descarga eléctrica, un incendio y/o daños graves.
Guarde todas las advertencias e instrucciones para futura referencia.
El término “herramienta eléctrica” en las advertencias hace referencia a la herramienta eléctrica que funciona con la red de suministro (con cable) o a la herramienta eléctrica que funciona con pilas (sin cable).
1) Seguridad en el área de trabajo
a) Mantenga la zona de trabajo limpia y bien iluminada.
Las zonas desordenadas o oscuras pueden provocar accidentes.
b) No utilice las herramientas eléctricas en entornos explosivos como, por ejemplo, en presencia de líquidos infl amables, gases o polvo.
Las herramientas eléctricas crean chispas que pueden hacer que el polvo desprenda humo.
c) Mantenga a los niños y transeúntes alejados cuando utilice una herramienta eléctrica.
Las distracciones pueden hacer que pierda el control.
2) Seguridad eléctrica
a) Los enchufes de las herramientas eléctricas tienen que ser adecuados a la toma de corriente. No modifi que el enchufe.
No utilice enchufes adaptadores con herramientas eléctricas conectadas a tierra.
Si no se modifican los enchufes y se utilizan tomas de corriente adecuadas se reducirá el riesgo de descarga eléctrica.
b) Evite el contacto corporal con superficies conectadas a tierra como tuberías, radiadores y frigoríficos.
Hay mayor riesgo de descarga eléctrica si su cuerpo está en contacto con el suelo.
c) No exponga las herramientas eléctricas a la lluvia o a la humedad.
La entrada de agua en una herramienta eléctrica aumentará el riesgo de descarga eléctrica.
d) No utilice el cable incorrectamente. No utilice el cable para transportar, tirar de la herramienta eléctrica o desenchufarla.
Mantenga el cable alejado del calor, del aceite, de bordes afi lados o piezas móviles.
Los cables dañados o enredados aumentan el riesgo de descarga eléctrica.
e) Cuando utilice una herramienta eléctrica al aire libre, utilice un cable prolongador adecuado para utilizarse al aire libre.
La utilización de un cab usarse al aire libre reduce el riesgo de descarga eléctrica.
f) Si no se puede evitar herramienta eléctrica en un lugar húmedo, utilice un suministro protegido mediante un dispositivo de corriente residual (RCD).
El uso de un RCD reduce el riesgo de descarga eléctrica.
3) Seguridad personal
a) Esté atento, preste atención a lo que hace y utilice el sentido común cuando utilice una herramienta eléctrica.
No utilice una herramienta eléctrica cuando esté cansado o esté bajo la influencia de drogas, alcohol o medicación.
La distracción momentánea cuando utiliza herramientas eléctricas puede dar lugar a importantes daños personales.
b) Utilice un equipo de protección. Utilice siempre una protección ocular.
El equipo de protección como máscara para el polvo, zapatos de seguridad antideslizantes, casco o protección para oídos utilizado para condiciones adecuadas reducirá los daños personales.
c) Evite un inicio involuntario. Asegúrese de que el interruptor está en "off" antes de conectar la herramienta a una fuente de alimentación y/o batería, cogerla o transportarla.
El transporte de herramientas eléctricas con el dedo en el interruptor o el encendido de herramientas eléctricas con el interruptor encendido puede provocar accidentes.
d) Retire las llaves de ajuste antes de encender la herramienta eléctrica.
Si se deja una llave en una pieza giratoria de la herramienta eléctrica podrían producirse daños personales.
e) No se extralimite. Mantenga un equilibrio adecuado en todo momento.
Esto permite un mayor control de la herramienta eléctrica en situaciones inesperadas.
f) Vístase adecuadamente. No lleve prendas sueltas o joyas. Mantenga el pelo, la ropa y los guantes alejados de las piezas móviles.
La ropa suelta, las joyas y el pelo largo pueden pillarse en las piezas móviles.
g) Si se proporcionan dispositivos para la conexión de extracción de polvo e instalaciones de recogida, asegúrese de que están conectados y se utilizan adecuadamente.
La utilización de un sistema de recogida de polvo puede reducir los riesgos relacionados con el polvo.
4) Utilización y mantenimiento de las herramientas eléctricas
a)e Noafuderec la herramienta eléctrica. Utilice la herramienta eléctrica correcta para su aplicación.
e I La besamiento eléctricancorrecta trabajará mejor y de forma más segura si se utiliza a la velocidad para la que fue diseñada.
b) No utilice la herramienta eléctrica si el interruptor no la enciende y apaga.
Las herramientas eléctricas que no pueden controlarse con el interruptor son peligrosas y deben repararse.
c) Antes de hacer ajustes, cambiar accesorios o almacenar las herramientas eléctricas, desconecte el enchufe de la fuente eléctrica y/o las baterías de la herramienta.
Estas medidas de seguridad preventivas reducen el riesgo de que la herramienta eléctrica se ponga en marcha accidentalmente.
d) Guarde las herramientas eléctricas que no se utilicen para que no las cojan los niños y no permita que utilicen las herramientas eléctricas personas no familiarizadas con las mismas o con estas instrucciones.
Las herramientas eléctricas son peligrosas si son utilizadas por usuarios sin formación.
e) Mantenimiento de las herramientas eléctricas. Compruebe si las piezas móviles están mal alineadas o unidas, si hay alguna pieza rota u otra condición que pudiera afectar al funcionamiento de las herramientas eléctricas.
Si la herramienta eléctrica está dañada, llévela a reparar antes de utilizarla.
Se producen muchos accidentes por no realizar un mantenimiento correcto de las herramientas eléctricas.
f) Mantenga las herramientas de corte afiladas y limpias.
Las herramientas de corte correctamente mantenidas con los bordes de corte afilados son más fáciles de controlar.
g) Utilice la herramienta eléctrica, los accesorios y las brocas de la herramienta, etc. de acuerdo con estas instrucciones, teniendo en cuenta las condiciones laborales y el trabajo que se va a realizar.
La utilización de la herramienta eléctrica para operaciones diferentes a pretendidas podría dar lugar a una situación peligrosa.
5) Revisión
a) Lleve su herramienta a que la revise un experto cualifi cado que utilice sólo piezas de repuesto idénticas.
Ésto garantizará el mantenimiento de la seguridad de la herramienta eléctrica.
NORMAS Y SÍMBOLOS ESPECÍFICOS DE SEGURIDAD
- Utilice protección de oídos con taladros de impacto.
La exposición al ruido puede causar daños auditivos.
- Utilice los mangos auxiliares en el caso de se proporcionen con la herramienta.
La pérdida de control puede causar daños personales.
- Sostenga la herramienta eléctrica por las superfi cies de agarre aisladas cuando realice una operación en la que el accesorio de corte pueda entrar en contacto con el cableado oculto o con su propio cable.
Un accesorio de corte en contacto on un conductor "activo" puede "activar" las partes metálicas expuestas de la herramienta eléctrica y podría dar una descarga eléctrica al operario.
-
NO toque NUNCA una broca de la herramienta con las manos desnucas después de la operación.
-
NO utilice NUNCA guantes hechos de material que pueda quedar pillado en la herramienta, como algodón, lana, paño, cuerda, etc.
-
SIEMPRE sujete el taladro firmemente.
-
NO toque NUNCA las piezas móviles.
NO coloque NUNCA sus manos, dedos, ni demás partes del cuerpo cerca de las piezas móviles de la herramienta.
- NO utilice NUNCA la herramienta sin los protectores colocados en su lugar.
NO utilice NUNCA esta herramienta sin los protectores de seguridad correctamente instalados. Si el trabajo de mantenimiento o de reparación requiere el desmontaje de un protector de seguridad, cerciórese de volver a instalarlo antes de utilizar la herramienta.
- Utilice la herramienta correcta.
No fuerce herramientas ni accesorios pequeños para realizar un trabajo pesado.
No utilice las herramientas para fines no proyectados, por ejemplo, no utilice esta amoladora angular para cortar madera.
-
NO utilice NUNCA una herramienta eléctrica para aplicaciones que no sean las especifici cadas. NO utilice NUNCA una herramienta eléctrica para aplicaciones no especifici cadas en este Manual de instrucciones.
-
Maneje correctamente la herramienta.
Maneje la herramienta de acuerdo con las instrucciones ofrecidas aquí. No deje caer ni tire herramienta. NO permita NUNCA que los niños ni otras personas no autorizadas ni familiarizadas con la operación de la herramienta utilicen ésta.
- Mantenga todos los tornillos, pernos, y cubiertas firmemente fijados en su lugar.
Mantenga todos los tornillos, pernos, y cubiertas fi rmemente montados. Compruebe periódicamente su condición.
- No utilice herramientas eléctricas si la carcasa o la empuñadura de plástico está rajada.
Las rajas en la carcasa o en la empuñadura de plástico pueden conducir a descargas eléctricas. Tales herramientas no deberán utilizarse mientras no se hayan reparado.
- Las cuchillas y los accesorios deberán montarse con seguridad en la herramienta.
Evite lesiones personales y de otras personas. Las cuchillas, los accesorios de corte, y demás accesorios montados en la herramienta deberán fi jarse con seguridad.
- Mantenga limpio el conducto de ventilación del motor.
El conducto de ventilación del motor limpio para que el aire pueda circular libremente en todo momento. Compruebe frecuentemente y limpie el polvo acumulado.
- Utilice las herramientas eléctricas con la tensión de alimentación nominal.
Utilice las herramientas eléctricas con las tensiones indicadas en sus placas de características.
La utilización e una herramienta eléctrica con una tensión superior a la nominal podría resultar en revoluciones anormalmente altas del motor, en el daño de la herramienta, y en la quemadura del motor.
- NO utilice NUNCA una herramienta defectuosa o que funcione anormalmente.
Si la herramienta parece que funciona anormalmente, produciendo ruidos extraños, etc., deje inmediatamente de utilizarla y solicite su arreglo a un centro de reparaciones autorizado po metabo HPT.
- NO deje NUNCA la herramienta en funcionamiento desatendida. Desconecte su alimentación.
No deje sola la herramientas hasta mientras no se haya parado completamente.
- Maneje con cuidado las herramientas eléctricas.
Si una herramienta eléctrica se ha caído o ha chocado inadverticamente contra materiales duros, es posible que se haya deformado, rajado, o dañado.
20. No limpie las partes de plástico con disolvente.
Los disolventes, como gasolina, diluidor de pintura, bencina, tetracloruro de carbono, y alcohol pueden dañar o rajar las partes de plástico. No las limpie con tales disolventes.
Limpie las partes de plástico con un paño suave ligeramente humedecido en agua jabonosa y después séquelas bien.
- SIEMPRE utilice gafas protectoras que cumplan con los requerimientos de la última revisión de la norma ANSI Z87.1.
- Tenga cuidado SIEMPRE con los objetos que puedan estar enterrados o emparedados, tales como cables eléctricos.
Si tocase un cable activo con esta herramienta, podría recibir una descarga eléctrica.
Confi rme que no haya ningún objeto enterrado o emparedado, como cables electricos, en el suelo, el techo, o en las paredes en los que vaya a trabajar.
23. Definiciones para los símbolos utilizados en esta herramienta
V ......voltios
Hz ......hertzios
A ......amperios
n。……velocidad sin carga
W ......vatios
Construcción de clase II
---/min ......revoluciones por minuto
AISLAMIENTO DOBLE PARA OFRECER UNA OPERACIÓN MÁS SEGURA
Para garantizar una operación más segura de esta herramienta eléctrica, metabo HPT ha adoptado un diseño de aislamiento doble. “Aislamiento doble” signifi ca que se han utilizado dos sistemas de aislamiento físicamente separados para aislar los materiales eléctricamente conductores conectados a la fuente de alimentación del bastidor exterior manejado por el operador. Por lo tanto, en la herramienta eléctrica o en su placa de características aparecen el símbolo “☐” o las palabras “Double insulation” (aislamiento doble).
Aunque este sistema no posee puesta a tierra externa, usted deberá seguir las precauciones sobre seguridad eléctrica ofrecidas en este Manual de instrucciones, incluyendo la no utilización de la herramienta eléctrica en ambientes húmedos.
Para mantener efectivo el sistema de aislamiento doble, tenga en cuenta las precauciones siguientes:
- Esta herramienta eléctrica solamente deberá desensamblar y ensamblarla un CENTRO DE REPARACIONES AUTORIZADO POR metabo HPT, y solamente deberán utilizarse con ella piezas de reemplazo genuinas de metabo HPT.
○ Limpie el exterior de la herramienta eléctrica solamente con un paño suave humedecido en agua jabonosa, y después séquela bien.
No utilice disolventes, gasolina, ni diluidor de pintura para limpiar las partes de plástico, ya que podría disolverlas.
¡GUARDE ESTAS INSTRUCCIONES
Y PÓNGALAS A DISPOSICIÓN DE OTROS USUARIOS Y
PROPIETARIOS DE ESTA
HERRAMIENTA!
DESCRIPCIÓN FUNCIONAL
NOTA:
La información contenida en este Manual de instrucciones ha sido diseñada para ayudarle a utilizar con seguridad y mantener esta herramienta eléctrica.
NUNCA haga funcionar ni efectúe el mantenimiento de la herramienta antes de leer y comprender todas las instrucciones de seguridad contenidas en este manual.
Algunas ilustraciones de este Manual de Instrucciones pueden mostrar detalles o accesorios diferentes a los de la propia herramienta eléctrica.

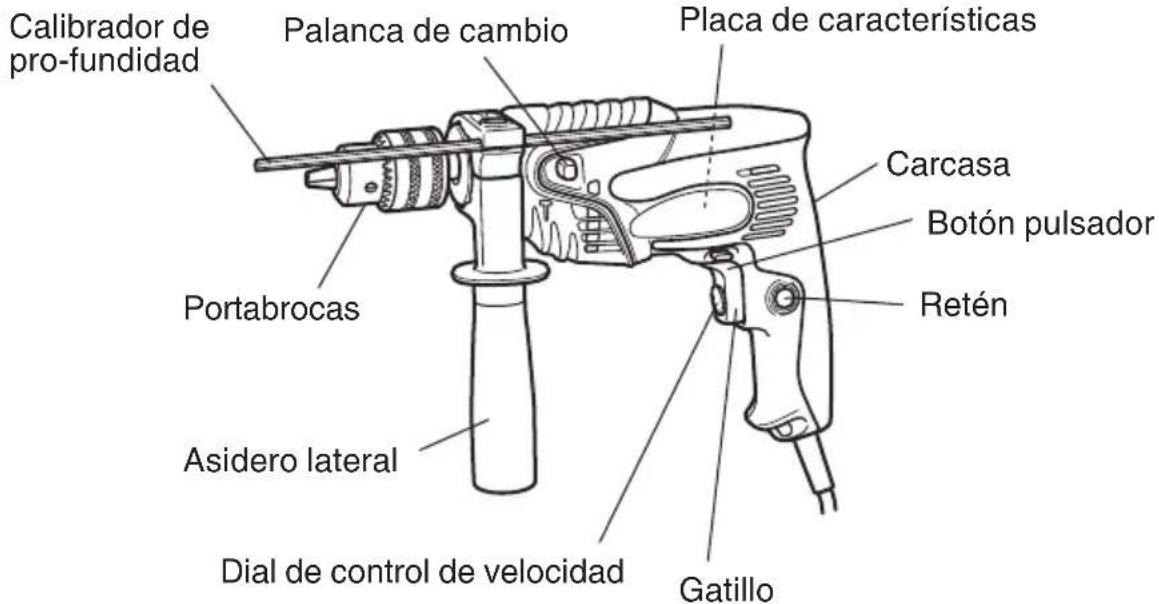

NOMENCLATURA
SPECIFICATIONS
| Motor Motor conmutador en serie monofásico | ||
| Fuente de alimentación 120 V c.a., 60 Hz, | monofásica | |
| Currient 5 A | ||
| Reversible Si | ||
| Velocidad de marcha en vacío 0/min – 2 900/min | ||
| Capacidad del portabrocas | 1/2" (13 mm) | |
| Capacidad | Acero | 1/2" (13 mm) |
| Hormigón | 5/8" (16 mm) | |
| Madera | 1" (25 mm) | |
| Peso (sin cable) 3,52 libras (1,6 kg) | ||
MONTAJE Y OPERACIÓN
APLICACIONES
○ Acciones combinadas de ROTACION e IMPACTO:
Perforación de orificios en superficies duras (concreto, mármol, granito, roca, etc.)
○ Acción de ROTACION:
Por acción de orifi cios en metal, madera y plástico.
ANTES DE LA OPERACIÓN
- Fuente de alimentación
Cerciórese de que la fuente de alimentación que vaya a utilizar cumpla los requisitos indicados en la placa de características del producto.
- Interruptor de alimentación
Cerciórese de que el interruptor de alimentación esté en la posición OFF. Si enchufase cable de alimentación en un tomacorriente de la red con el interruptor en ON, la herramienta eléctrica comenzaría a funcionar inmediatamente, lo que podría provocar lesiones serias.
- Cable prolongador
Cuando el área de trabajo esté alejada de la fuente de alimentar prolongador de suficiente grosor y con la capacidad nominal. El cable prolongador deberá mantenerse lo más corto posible.
Si un cable esta dañado deberá reemplazar o repararse.
- Comprobación del tomacorriente
Si el enchufe del cable de alimentación queda flojo en el tomacorriente, habrá que reparar éste. Póngase en contacto con un electricista cualificado para que realice las reparaciones adecuadas.
Si utilizase un tomacorriente en este estado, podría producirse recalentamiento, lo que supondría un riesgo serio.
- Verifi que su entorno de trabajo
Condirme que el lugar de trabajo esté en las condiciones apropiadas de acuerdo con las precauciones descritas.

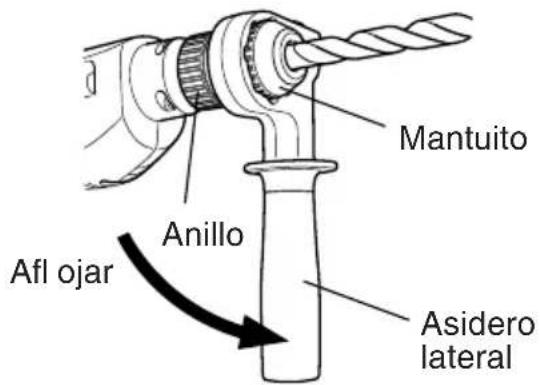

- Instalación del asidero lateral
Instale el asidero lateral en la parte de montaje.
Gire la empuñadura del asidero lateral hacia la derecha para asegurarla.
Coloque el asidero lateral en la posición adecuada para la operación, y después apriete fi rmemente la empuñandura del mismo.
- Seleccionar la broca de taladro apropiada
○ Caso de perforar hormigón o piedra
Usar las brocas de taladro especificadas en los accesorios facultativos.
○ Perforando metal o plástico
Usar una broca de taladro ordinaria para trabajos en metal.
El margen de tamaños es desde el mínimo de 1/16" (2 mm) hasta la capacidad máxima del portabrocas.
○ Perfornado madera
Usar una broca de taladro ordinaria para trabajos en madera.
En cualquier caso, perforando orificios de 1/4" (6,5 mm), o menos, usar una broca de taladro para trabajos en metal.
- Montaje y desmontaje de las brocas
Para portabrocas sin llave
(1) Montaje de la broca

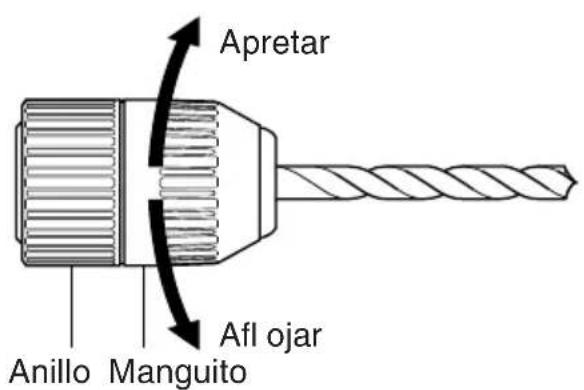

Después de insertar una broca de destornillador, etc., en el portabrocas automático, sujete firmemente el anillo y apriete el manguito girándolo hacia la derecha (visto desde el frente). (Consulte la Fig. 2)
Si el manguito se afloja durante la operación, apriételo. La fuerza de apriete será más intensa cuando el manguito esté bien apretado.
(2) Desmontaje de la broca
Sujete firmemente el anillo y afloje el manguito girándolo hacia la izquierda (visto desde el frente). (Consulte la Fig. 2)
NOTA:
Cuando el manguito no se afloje más, fijele el asa. Después, golpee la empuñadura del asa hacia la izquierda a fin de aflojar el manguito mientras sujete el anillo con la mano. (Fig. 3)
PRECAUCIÓN:
No fije el asidero lateral al anillo del portabrocas sin llave porque podría dañar el anillo.
Para portabrocas con llave para el mismo

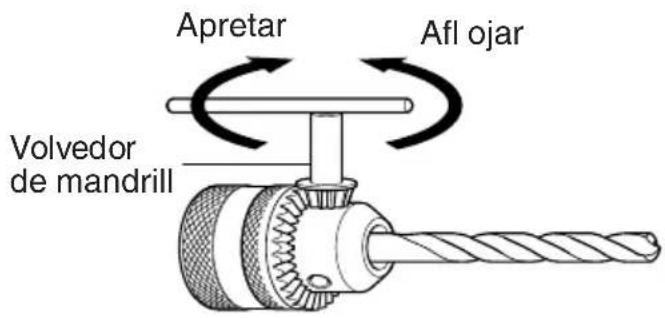

Montar la broca de taladro dentro del mandril y usar la llave de mandril para asegurarla, apretando el mandril en cada uno de sus orifi cios alternamente. (Fig. 4)

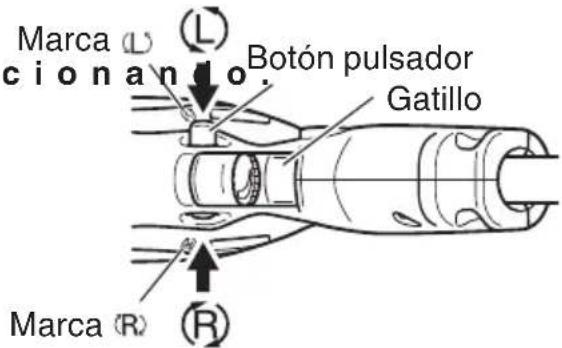

9. Verifi que la dirección de rotación (Fig. 5)
La broca gira en el sentido de las agujas del reloj (visto desde el lado trasero) empujando el lado R del botón.
Si empuja el lado L del botón, la broca girará en sentido contrario a las agujas del reloj.
PRECAUCIÓN:
- Nunca hay que cambiar la dirección de broca cuando está Desconecte la unidad (en "OFF") antes de cambiar la dirección de rotación, de lo contrario, puede quemarse el motor.
- Usar siempre el taladro-destornillador de impacto con rotación a derecha, cuando se lo emplea como taladro de impacto.

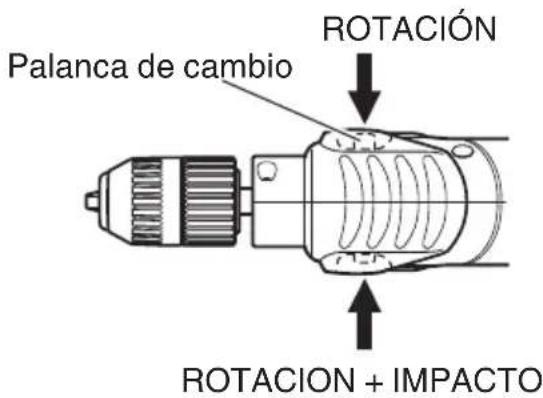

10. Alteración de IMPACTO a ROTACION (Fig. 6)
El taladro impulsor puede ser conmutado de IMPACTO (impacto y rotación) a ROTACION (sólo rotación) girando la palanca de cambio (Fig. 1). Perforando hormigón, piedra, baldosa o meteriales de dureza similar, girar la de cambio hasta IMPACTO.
La cabeza del taladro da impactos contra el material siguiendo rotando al mismo tiempo.
Cuando se perfora metal, madera o plástico o se aprietan tornillos, hay que palanca de cambio hasta ROTACION, con lo cual, el taladro rota como un taladro eléctrico común.
PRECAUCIÓN:
No usar el taladro impulsor en la función IMPACTO si el material puede ser perforado en sólo rotación. Una acción de tal manera no sólo reduciría la eficiencia de taladro, sino que dañ aria también la punta del taladrador.
COMO SE USA
PRECAUCIÓN:
Para evitar accidentes, cerciórese de desconectar la alimentación y el enchufe del tomacorriente antes de instalar o desmontar brocas u otras partes. La alimentación también deberá desconectarse durante un descanso en el trabajo, o después de éste.
- Operación del interruptor
○ La herramienta gira al presionar el interruptor de gatillo. Al soltar el gatillo, la herramienta se detiene.
○ La velocidad de rotación del taladro puede controlarse variando la fuerza de apriete del interruptor de gatillo. Apretando ligeramente el interruptor de gatillo la velocidad es lenta, pero aumenta mientras más se lo aprieta.

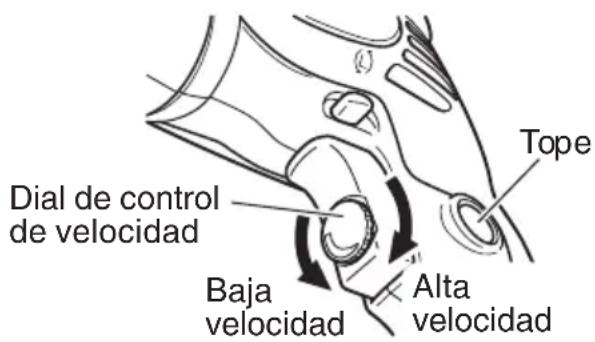

- Es posible seleccionar previamente la velocidad de rotación deseada con el dial de control de velocidad.
Gire el dial de control de velocidad en el sentido a las agujas del reloj para aumentar la velocidad, y en sentido contrario para disminuirla. (Fig. 7).
○ Tire del gatillo y empuje el tope para mantener activada la alimentación, lo cual es conveniente para un funcionamiento continuo. Cuando se lo desconecta, el tope puede quitarse tirando del gatillo otra vez.
- Utilización como taladro o como martillo roto-percutor
(1) Fuerza de presión del taladro
Usted no podrá taladrar orificios más rápidamente aunque presione el taladro con más fuerza de la necesaria. Si hiciese esto, no solamente dañaría la punta de las brocas y reduciría la eficacia de la operación, sino que acortaría la duración útil del taladro.
(2) En caso de taladrar orificios pasantes
Cuando se taladre un orificio pasante, es posible que la broca se rompa. Antes de llegar a la otra parte es muy importante reducir la fuerza de presión.
PRECAUCIÓN: Cuando realice una operación continua, deje el taladro en funcionamiento sin carga durante cinco segundos después de haber completado una tarea de taladrado.
⚠️ ADVERTENCIA: Cuando utilice una broca gruesa, sus manos estarán sometidos a una fuerza de reacción más grande. Tenga cuidado con esta fuerza de reacción. Para ello, asíéntese bien y sujete fi rmemente la herramienta con ambas manos perpendicularmente al material que vaya a taladrar.
MANTENIMIENTO E INSPECCIÓN
ADVERTENCIA:
Antes de realizar el mantenimiento o la inspección de la amoladora, cerciórese de DESCONECTAR la alimentación y de desenchufar el cable de alimentación del tomacorriente.
- Inspección de la broca de taladro
Debido a que el uso de una herramienta sin filo provocará el funcionamiento defectuoso del motor y una reducción de la eficiencia, reemplace la broca por una nueva o reafílela a la brevedad posible cuando advierta signos de abrasión.
- Inspección de los tornillos
Inspeccione regularmente todos los tornillos y asegúrese de que estén completamente apretados. Si hay algún tornillo flojo, apriételo inmediatamente.
ADVERTENCIA:
La utilización de este taladro de percasión con tornillos flojos es extremadamente peligroso.
- Mantenimiento después de la utilización
Cuando no vaya a utilizar la herramienta eléctrica, ésta deberá mantenerse en un lugar seco fuera del alcance de los niños.
- Inspección de las escobillas
Por motivos de seguridad contra descargas eléctricas, la inspección y el reemplazo de las escobillas deberán realizarse SOLAMENTE en un CENTRO DE SERVICIO AUTORIZAD POR metabo HPT.
- Mantenimiento del motor
La unidad de devanado del motor es el verdadero “corazón” del herramientas eléctricas. Prestar el mayor cuidado a asegurarse de que el devando no se dañe y/o se humedezca con aceite o agua.
- Mantenimiento y reparación
Todas las herramientas eléctricas de calidad requieren de vez en cuando el servicio de mantenimiento o el reemplazo de piezas debido al desgaste producido durante la utilización normal. Para asegurarse de que solamente se utilicen piezas de reemplazo autorizadas, todos los servicios de mantenimiento y reparación deberán realizarse SOLAMENTE EN UN CENTRO DE SERVICIO AUTORIZADO POR metabo HPT.
- Lista de repuestos
PRECAUCIÓN:
La reparación, modificación e inspección de las herramientas eléctricas metabo HPT deben ser realizadas por un Centro de Servicio Autorizado de metabo HPT.
Esta lista de repuestos será de utilidad si es presentada junto con la heramienta al Centro de Servicio Autorizado de metabo HPT para solicitar la reparación o cualquier otro tipo de mantenimiento.
En el manejo y el mantenimiento de las herramientas eléctricas, se deberán observar las normas y reglamentos vigentes en cada país.
MODIFICACIONES:
metabo HPT Power Tools introduce constantemente mejoras y modificaciones para incorporar los últimos avances tecnológicos.
Por consiguiente, algunas partes (por ejemplo, números de códigos y/o dise ño) pueden ser modifi cadas sin previo aviso.
ACCESORIOS
ADVERTENCIA:
SIEMPRE utilice únicamente repuestos y accesorios autorizados por metabo HPT. NO utilice NUNCA repuestos o accesorios no previstos para usar con esta herramiente dudas en cuanto a la seguridad de usar determinado repuesto o accesorio junto con su herramienta, póngase en contacto con metabo HPT. La utilización de otros accesorio puede resultar peligrosa y causar lesiones o daños mecánicos.
NOTA:
Los accesorios están sujetos a cambio sin ninguna obligación por parte de metabo HPT.
ACCESORIOS ESTÁNDAR
(1) Caja (Núm. de código 315999) .... 1
(2) Asidero lateral (Núm. de código 303659) ....1
(3) Calibrador de pro-fundidad (Núm. de código 310331) .... 1
ACCESORIOS OPCIONALES ...... De venta por separado
○ Broca para hormigón y piedra
| Diá. de la broca | Longitud total | Núm. de código | Diá. de la broca | Longitud total | Núm. de código | Diá. de la broca | Longitud total | Núm. de código |
| 1/4"(6,5 mm) | 4"(100 mm) | 931851 | 3/8"(10 mm) | 4-3/4"(120 mm) | 931854 | 9/16"(14,3 mm) | 6-5/16"(160 mm) | 931776 |
| 5/16"(8 mm) | 4"(100 mm) | 931852 | 15/32"(12 mm) | 4-3/4"(120 mm) | 971704 | 5/8"(16 mm) | 6-5/16"(160 mm) | 931670 |
| 0,37"(9,5 mm) | 4-3/4"(120 mm) | 931853 | 1/2"(13 mm) | 6-5/16"(160 mm) | 931855 |
NOTA:
Las especificaciones están sujetas a cambio sin ninguna obligación por parte de metabo HPT.
| A | B | C | D | |
| 1 995344 1 M6×25 | ||||
| 2 987576 1 | ||||
| 3-1 321814 1 13VLRB-D "2" | ||||
| 3-2 322625 1 13VLRJ-N | ||||
| 4 316093 1 | ||||
| 5 303651 1 | ||||
| 6 6201VV 1 6201VVCMPS2L | ||||
| 7 939542 1 | ||||
| 8 317482 1 | ||||
| 9 959149 1 D4.76 | ||||
| 10 319604 2 | ||||
| 11 963224 1 | ||||
| 12 963226 1 | ||||
| 13 316094 1 | ||||
| 14 608VVM 1 608VVC2PS2L | ||||
| 15 360327U 1 110V-120V "14, 17" | ||||
| 16 340221 1 100V-120V | ||||
| 17 626VVM 1 626VVC2PS2L | ||||
| 18 322421 1 | ||||
| 19 ———— 1 | ||||
| 20 302086 7 D4×20 | ||||
| 21 999041 2 | ||||
| 22 955203 2 | ||||
| 23 322420 1 | ||||
| 24 322418 1 | ||||
| 25 321632 1 | English A: Item No. B: Code No. C: No. Used D: Remarks | |||
| 26 321628 1 | ||||
| 27 322417 1 | ||||
| 28 322419 1 | ||||
| 29 ———— 1 | ||||
| 30 303662 1 D8.8 | Français A: No. élément B: No. code C: No. utilisé D: Remarques | |||
| 31 960266 1 | ||||
| 32 305812 2 D4×16 | ||||
| 33 500240Z 1 | ||||
| 34 322416 1 | ||||
| 35 303654 1 | Español A: N°. ítem B: N°. codigo C: N°. usado D: Observaciones | |||
| 501 303659 1 | ||||
| 502 310331 1 | ||||
| 503 315999 1 | ||||
Algunos polvos creados por el lijado mecánico, el aserrado, el esmerilado, el taladrado y otras actividades de construcción contienen sustancias químicas conocidas por le Estado de California como agentes cancerígenos, defectos congénitos y otros daños reproductores. Algunos ejemplos de estas sustancias químicas son:
- El plomo de las pinturas a base de plomo,
- El sílice cristalino de los ladrillos y cemento y otros productos de mampostería, y
- El arsénico y el cromo de la madera tratada químicamente.
El riesgo resultante de la exposición varía según la frecuencia con que se realiza este tipo de trabajo. Para reducir la exposición a esta sustancias químicas: trabaje en un lugar bien ventilado y realice el trabajo utilizando el equipamiento apropiado, tal como las máscaras para el polvo especialmente diseñados para eliminar las partículas minúsculas.
Issued by
Koki Holdings Co., Ltd.
Shinagawa Intercity Tower A, 15-1, Konan 2-chome,
Calle Isaac Newton No.286, 2do Piso, Col. Polanco V Sección,
Del. Miguel Hidalgo, C. P. 11560
Ciudad de México, México.
806
