MANUAL DE USUARIO H65SD3 HiKOKI

INSTRUCCIONES DE SEGURIDAD Y MANUAL DE INSTRUCCIONES

ADVERTENCIA

¡La utilización INAPROPIADA O PELIGROSA de esta herramienta eléctrica puede resultar en lesiones de gravedad o la muerte!

Este manual contiene información importante sobre la seguridad del producto. Lea y comprenda este manual ANTES de utilizar la herramienta eléctrica. Guarde este manual para que puedan leerlo otras personas antes de utilizar la herramienta eléctrica. Este manual debe ser guardado en un lugar seguro.

CONTENTS

English

Page Page

INFORMACIÓN IMPORTANTE SOBRE SEGURIDAD ......23

SIGNIFICADO DE LAS PALABRAS DE SEÑALIZACIÓN ....23

SEGURIDAD 23

ADVERTENCIAS DE SEGURIDAD GENERAL DE LA HERRAMIENTA ELÉCTRICA ......23

NORMAS Y SÍMBOLOS ESPECÍFICOS DE SEGURIDAD ......25

AISLAMIENTO DOBLE PARA OFRECER UNA OPERACIÓN MÁS SEGURA .....26

DESCRIPCIÓN FUNCIONAL ......27

NOMENCLATURA 27

ESPECIFICACIONES .....27

MONTAJE Y OPERACIÓN....28

APLICACIONES 28

ANTES DE LA OPERACIÓN .....28

FORMA DE USAR EL MARTILLO DE DEMOLICIÓN ....29

MANTENIMIENTO E INSPECCIÓN .....30

ACCESORIOS ......32

ACCESORIOS ESTÁNDAR 32

ACCESORIOS OPCIONALES 32

LISTA DE PIEZAS ....34

INFORMACIÓN IMPORTANTE SOBRE SEGURIDAD

Antes de utilizar o de realizar cualquier trabajo de mantenimiento de esta herramienta eléctrica, lea y comprenda todas las precauciones de seguridad, advertencias e instrucciones de funcionamiento de este Manual de instrucciones.

La mayoría de los accidentes producidos en la operación y el mantenimiento de una herramienta eléctrica se deben a la falta de observación de las normas o precauciones de seguridad. Los accidentes normalmente podrán evitarse reconociendo una situación potencialmente peligrosa a tiempo y siguiendo los procedimientos de seguridad apropiados.

Las precauciones básicas de seguridad se describen en la sección "SEGURIDAD" de este Manual de instrucciones y en las secciones que contienen las instrucciones de operación y mantenimiento.

Para evitar lesiones o el daño de la herramienta eléctrica, los riesgos están identificados con ADVERTENCIAS en dicha herramienta y en este Manual de instrucciones.

No utilice NUNCA esta herramienta eléctrica de ninguna forma que no esté específicamente recomendada por metabo HPT.

SIGNIFICADO DE LAS PALABRAS DE SEÑALIZACIÓN

ADVERTENCIA indica situaciones potencialmente peligrosas que, si se ignoran, pueden resultar en la muerte o en lesiones de gravedad.

PRECAUCIÓN indica situaciones potencialmente peligrosas que, de no evitarse, pueden resultar en lesiones menores o moderadas, o causar daños en la herramienta eléctrica.

NOTA acentúa información esencial.

SEGURIDAD

ADVERTENCIAS DE SEGURIDAD GENERAL DE LA HERRAMIENTA ELÉCTRICA

ADVERTENCIA

Lea todas las instrucciones y todas las advertencias de seguridad.

Si no se siguen las advertencias e instrucciones, podría producirse una descarga eléctrica, un incendio y/o daños graves.

Guarde todas las advertencias e instrucciones para futura referencia.

El término “herramienta eléctrica” en las advertencias hace referencia a la herramienta eléctrica que funciona con la red de suministro (con cable) o a la herramienta eléctrica que funciona con pilas (sin cable).

1) Seguridad en el área de trabajo

a) Mantenga la zona de trabajo limpia y bien iluminada.
Las zonas desordenadas o oscuras pueden provocar accidentes.
b) No utilice las herramientas eléctricas en entornos explosivos como, por ejemplo, en presencia de líquidos infl amables, gases o polvo.
Las herramientas eléctricas crean chispas que pueden hacer que el polvo desprenda humo.
c) Mantenga a los niños y transeúntes alejados cuando utilice una herramienta eléctrica.
Las distracciones pueden hacer que pierda el control.

2) Seguridad eléctrica

a) Los enchufes de las herramientas eléctricas tienen que ser adecuados a la toma de corriente.

No modifi que el enchufe.

No utilice enchufes adaptadores con herramientas eléctricas conectadas a tierra. Si no se modifican los enchufes y se utilizan tomas de corriente adecuadas se reducirá el riesgo descarga eléctrica.

b) Evite el contacto corporal con superfi cies conectadas a tierra como tuberías, radiadores y frigorífi cos.

Hay mayor riesgo de descarga eléctrica si su cuerpo está en contacto con el suelo.

c) No exponga las herramientas eléctricas a la lluvia o a la humedad.

La entrada de agua en una herramienta eléctrica aumentará el riesgo de descarga eléctrica.

d) No utilice el cable incorrectamente. No utilice el cable para transportar, tirar de la herramienta eléctrica o desenchufarla.

Mantenga el cable alejado del calor, del aceite, de bordes afi lados o piezas móviles.

Los cables dañados o enredados aumentan el riesgo de descarga eléctrica.

e) Cuando utilice una herramienta eléctrica al aire libre, utilice un cable prolongador adecuado para utilizarse al aire libre.

La utilización de un cable adecuado para usarse4) al aire libre reduce el riesgo de descarga eléctrica.

f) Si no se puede evitar herramienta eléctrica en un lugar húmedo, utilice un suministro protegido mediante un dispositivo de corriente residual (RCD).

El uso de un RCD reduce el riesgo de descarga eléctrica.

3) Seguridad personal

a) Esté atento, preste atención a lo que hace y utilice el sentido común cuando utilice una herramienta eléctrica.

No utilice una herramienta eléctrica cuando esté cansado o esté bajo la influencia de drogas, alcohol o medicación.

La distracción momentánea cuando utiliza herramientas eléctricas puede dar lugar a importantes daños personales.

b) Utilice un equipo de protección. Utilice siempre una protección ocular.

El equipo de protección como máscara para el polvo, zapatos de seguridad antideslizantes, casco o protección para oídos utilizado para condiciones adecuadas reducirá los daños personales.

c) Evite un inicio involuntario. Asegúrese de que el interruptor está en "off" antes de conectar la herramienta a una fuente de alimentación y/o batería, cogerla o transportarla.

El transporte de herramientas eléctricas con el dedo en el interruptor o el encendido de herramientas eléctricas con el interruptor encendido puede provocar accidentes.

d) Retire las llaves de ajuste antes de encender la herramienta eléctrica.

Si se deja una llave en una pieza giratoria de la herramienta eléctrica podrían producirse daños personales.

e) No se extralimite. Mantenga un equilibrio adecuado en todo momento.

Esto permite un mayor control de la herramienta eléctrica en situaciones inesperadas.

f) Vístase adecuadamente. No lleve prendas sueltas o joyas. Mantenga el pelo, la ropa y los guantes alejados de las piezas móviles.

La ropa suelta, las joyas y el pelo largo pueden pillarse en las piezas móviles.

g) Si se proporcionan dispositivos para la conexión de extracción de polvo e instalaciones de recogida, asegúrese

de que están conectados y se utilizan adecuadamente.

La utilización de un sistema de recogida de polvo puede reducir los riesgos relacionados con el polvo.

Utilización y mantenimiento de las herramientas eléctricas

a) Noufusce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para su aplicación.

La herramienta eléctrica correcta trabajará mejor y de forma más segura si se utiliza a la velocidad para la que fue diseñada.

b) No utilice la herramienta eléctrica si el interruptor no la enciende y apaga.

Las herramientas eléctricas que no pueden controlarse con el interruptor son peligrosas y deben repararse.

c) Antes de hacer ajustes, cambiar accesorios o almacenar las herramientas eléctricas, desconecte el enchufe de la fuente eléctrica y/o las baterías de la herramienta.

Estas medidas de seguridad preventivas reducen el riesgo de que la herramienta eléctrica se ponga en marcha accidentalmente.

d) Guarde las herramientas eléctricas que no se utilicen para que no las cojan los niños y no permita que utilicen las herramientas eléctricas personas no familiarizadas con las mismas o con estas instrucciones.

Las herramientas eléctricas son peligrosas si son utilizadas por usuarios sin formación.

e) Mantenimiento de las herramientas eléctricas. Compruebe si las piezas móviles están mal alineadas o unidas, si hay alguna pieza rota u otra condición que pudiera afectar al funcionamiento de las herramientas eléctricas.

Si la herramienta eléctrica está dañada, llévela a reparar antes de utilizarla.

Se producen muchos accidentes por no realizar un mantenimiento correcto de las herramientas eléctricas.

f) Mantenga las herramientas de corte afiladas y limpias.

Las herramientas de corte correctamente mantenidas con los bordes de corte afilados son más fáciles de controlar.

g) Utilice la herramienta eléctrica, los accesorios y las brocas de la herramienta, etc. de acuerdo con estas instrucciones, teniendo en cuenta las condiciones laborales y el trabajo que se va a realizar.

La utilización de la herramienta eléctrica para operaciones diferentes a pretendidas podría dar lugar a una situación peligrosa.

5) Revisión

a) Lleve su herramienta a que la revise un experto cualifi cado que utilice sólo piezas de repuesto idénticas.

Esto garantizará el mantenimiento de la seguridad de la herramienta eléctrica.

NORMAS Y SÍMBOLOS ESPECÍFICOS DE SEGURIDAD

1. Utilice protecciones auriculares.

La exposición al ruido puede causar daños auditivos.

1. Utilice los mangos auxiliares si es proporcionados con la herramienta.

La pérdida de control puede causar daños personales.

1. Sujete las herramientas eléctricas por las superfi cies de empuñadura aisladas cuando realice una operación en la que la herramienta de corte pueda entrar en contacto con cables ocultos o con su propio cable de alimentación.

Un accesorio de corte en contacto con un conductor "activo" puede "activar" las partes metálicas expuestas de la herramienta eléctrica y podría dar una descarga eléctrica al operario.

1. NO toque NUNCA una broca de la herramienta con las manos desnucas después de la operación.

2. NUNCA utilice guantes hechos de ma tiendan a enrollarse, como algodón, lana, paño, cuerda, etc.

3. Fije SIEMPRE la empuñadura lateral del martillo demoledor y sujétela con seguridad.

4. NO toque NUNCA las piezas móviles.

NO coloque NUNCA sus manos, dedos, ni demás partes del cuerpo cerca de las piezas móviles de la herramienta.

1. No utilice NUNCA la herramienta sin los protectores colocados en su lugar.

NO utilice NUNCA esta herramienta sin los protectores de seguridad correctamente instalados. Si el trabajo de mantenimiento o de reparación requiere el desmontaje de un protector de seguridad, cerciórese de volver a instalarlo antes de utilizar la herramienta.

1. Utilice la herramienta correcta.

No fuerce herramientas ni accesorios pequeños para realizar un trabajo pesado.

No utilice las herramientas para fines no proyectados, por ejemplo, no utilice esta amoladora angular para cortar madera.

1. NO utilice NUNCA una herramienta eléctrica para aplicaciones que no sean las especifici cadas.
   NO utilice NUNCA una herramienta eléctrica para aplicaciones no especificadas en este Manual de instrucciones.

2. Maneje correctamente la herramienta.

Maneje la herramienta de acuerdo con las instrucciones ofrecidas aquí. No deje caer ni tire la herramienta. NO permita NUNCA que los niños ni otras personas no autorizadas ni familiarizadas con la operación de la herramienta utilicen ésta.

1. Mantenga todos los tornillos, pernos, y cubiertas firmemente fijados en su lugar.

Mantenga todos los tornillos, pernos, y cubiertas firmemente montados. Compruebe periódicamente su condición.

1. NO utilice herramientas eléctricas si la carcasa o la empuñadura de plástico está rajada.

Las rajas en la carcasa o en la empuñadura de plástico pueden conducir a descargas eléctricas. Tales herramientas no deberán utilizarse mientras no se hayan reparado.

1. Las cuchillas y los accesorios deberán montarse con seguridad en la herramienta.

Evite lesiones personales y de otras personas. Las cuchillas, los accesorios de corte, y demás accesorios montados en la herramienta deberán fi jarse con seguridad.

1. Mantenga limpio el conducto de ventilación del motor.

El conducto de ventilación del motor limpio para que el aire pueda circular libremente en todo momento. Compruebe frecuentemente y limpie el polvo acumulado.

1. Utilice las herramientas eléctricas con la tensión de alimentación nominal.

Utilice las herramientas eléctricas con las tensiones indicadas en sus placas de características.

La utilización e una herramienta eléctrica con una tensión superior a la nominal podría resultar en revoluciones anormalmente altas del motor, en el daño de la herramienta, y en la quemadura del motor.

1. NO utilice NUNCA una herramienta defectuosa o que funcione anormalmente.

Si la herramienta parece que funciona anormalmente, produciendo ruidos extraños, etc., deje inmediatamente de utilizarla y solicite su arreglo a un centro de reparaciones autorizado por metabo HPT.

1. NO deje NUNCA la herramienta en funcionamiento desatendida. Desconecte su alimentación.

No deje sola la herramientas hasta mientras no se haya parado completamente.

1. Maneje con cuidado las herramientas eléctricas.

Si una herramienta eléctrica se ha caído o ha chocado inadvertidamente contra materiales duros, es posible que se haya deformado, rajado, o dañado.

1. NO limpie las partes de plástico con disolvente.

Los disolventes, como gasolina, diluidor de pintura, bencina, tetracloruro de carbono, y alcohol pueden dañar o rajar las partes de plástico. No las limpie con tales disolventes.

Limpie las partes de plástico con un paño suave ligeramente humedecido en agua jabonosa y después séquelas bien.

1. SIEMPRE utilice gafas protectoras que cumplan con

los requerimientos de la última revisión de la norma ANSI Z87.1.

1. SIEMPRE tenga cuidado con los objetos que puedan estar enterrados o emparedados, tales como los cables subterráneos.

Si tocase un circuito activo o un cable eléctrico con esta herramienta, podría recibir una descarga eléctrica.

Antes del uso, confi rme que no haya objetos ocultos, como los cables eléctricos enterrados en la pared, el piso o el techo.

1. Definiciones para los símbolos utilizados en esta herramienta

V.....voltios

Hz......hertzios

A......amperios

no ......velocidad sin carga

W......vatios

Construcción de clase II

---/min .....revoluciones por minuto

\~......Corriente alterna

AISLAMIENTO DOBLE PARA OFRECER UNA OPERACIÓN MÁS SEGURA

Para garantizar una operación más segura de esta herramienta eléctrica, metabo HPT ha adoptado un diseño de aislamiento doble. "Aislamiento doble" significa que se han utilizado dos sistemas de aislamiento físicamente separados para aislar los materiales eléctricamente conductores conectados a la fuente de alimentación del bastidor exterior manejado por el operador. Por lo tanto, en la herramienta eléctrica o en su placa de características aparecen el símbolo "☐" o las palabras "Double insulation" (aislamiento doble).

Aunque este sistema no posee puesta a tierra externa, usted deberá seguir las precauciones sobre seguridad eléctrica ofrecidas en este Manual de instrucciones, incluyendo la no utilización de la herramienta eléctrica en ambientes húmedos.

Para mantener efectivo el sistema de aislamiento doble, tenga en cuenta las precauciones siguientes:

○ Esta herramienta eléctrica solamente deberá desensamblar y ensamblarla un CENTRO DE REPARACIONES AUTORIZADO POR metabo HF y solamente deberán utilizarse con ella piezas de reemplazo genuinas de metabo HPT.

○ Limpie el exterior de la herramienta eléctrica solamente con un paño suave humedecido en agua jabonosa, y después séquela bien.

No utilice disolventes, gasolina, ni diluidor de pintura para limpiar las partes de plástico, ya que podría disolverlas.

¡GUARDE ESTE MANUAL DE INSTRUCCIONES DONDE PUEDAN LEERLO OTRAS PERSONAS QUE VAYAN A UTILIZAR ESTA HERRAMIENTA ELÉCTRICA!

DESCRIPCIÓN FUNTIONAL

NOTA

La información contenida en este Manual de instrucciones ha sido diseñada para ayudarle a utilizar con seguridad y mantener esta herramienta eléctrica.

NUNCA haga funcionar ni efectúe el mantenimiento de la herramienta antes de leer y comprender todas las instrucciones de seguridad contenidas en este manual.

Algunas ilustraciones de este Manual de Instrucciones pueden mostrar detalles o accesorios diferentes a los de la propia herramienta eléctrica.

NOMENCLATURA

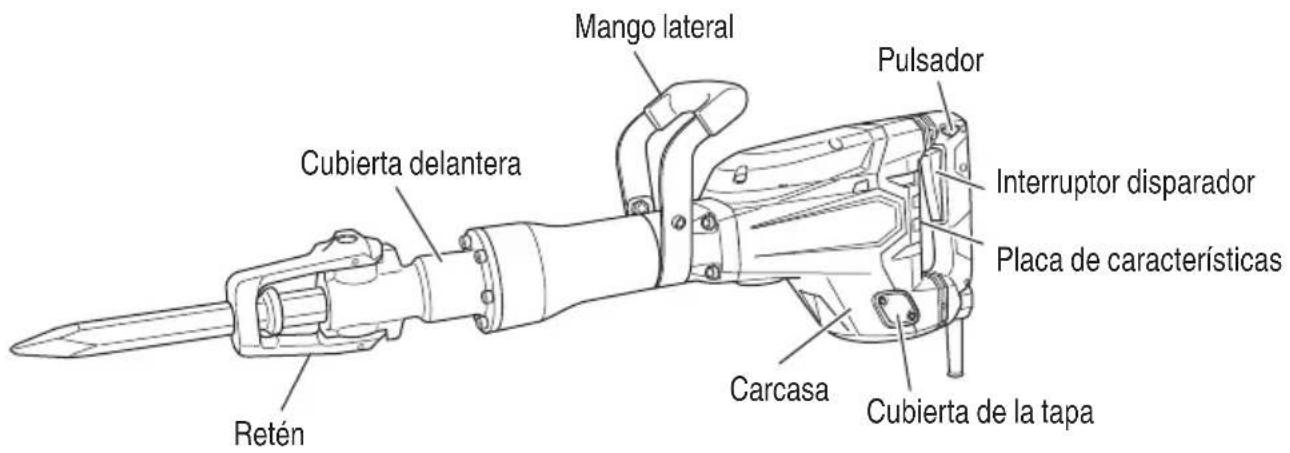

Mango lateral Pulsador Cubierta delantera Interruptor disparador Placa de características Carcasa Cubierta de la tapa Retén

Fig. 1

ESPECIFICACIONES

Motor Motor conmutador en serie monofásico

Fuente de alimentación 120 V CA, 60 Hz, monofásica

Corriente 10.8 A

Frecuencia de impacto a plena carga 1,400/min.

Peso 44.3 lbs (20.1 kg)

MONTAJE Y OPERACIÓN

APLICACIONES

Entre las aplicaciones del martillo de demolición pueden mencionarse rotura de hormigón, cincelado de hormigón, hacer ranuras, corte de barras, hincado de pilotes para la instalación de tuberías y conexionados, instalación de equipos sanitarios, instalación de maquinarias, trabajos de suministro y drenaje de agua, trabajos de interiores, instalaciones portuarias y otros trabajos de ingeniería civil.

ANTES DE LA OPERACIÓN

1. Fuente de alimentación

Cerciórese de que la fuente de alimentación que vaya a utilizar cumpla los requisitos indicados en la placa de características de este martillo de demolición.
2. Interruptor de alimentación

Cerciórese de que el interruptor de alimentación esté en la posición OFF. Si enchufase el cable de alimentación en un tomacorriente de la red con el interruptor en ON, este martillo de demolición comenzaría a funcionar inmediatamente, lo que podría provocar lesiones serias.

1. Cable prolongador

Cuando el área de trabajo esté alejada de la fuente de alimentación, utilice un cable prolongador de sufi ciente grosor y con la capacidad nominal. El cable prolongador deberá mantenerse lo más corto posible.

ADVERTENCIA

Si un cable esta dañado deberá reemplazar o repararse.

1. Comprobación del tomacorriente

Si el enchufe del cable de alimentación queda fl ojo en el tomacorriente, habrá que reparar éste. Para la reparación, póngase en contacto con un centro de mantenimiento autorizado más cercano.
Si utilizase un tomacorriente en este estado, podría producirse recalentamiento, lo que supondría un riesgo serio.
5. Confi rme las condiciones del medio ambiente.

Condirme que el lugar de trabajo esté en condiciones prolijas y limpiasprolijas de acuerdo con las precauciones descritas.

1. Instalación de un accesorio, como por ejemplo, una barreta de punta, una cortadora, etc.

PRECAUCIÓN

Para evitar accidentes, cerciórese de desconectar la alimentación y de desenchufar el cable del tomacorriente.

NOTA

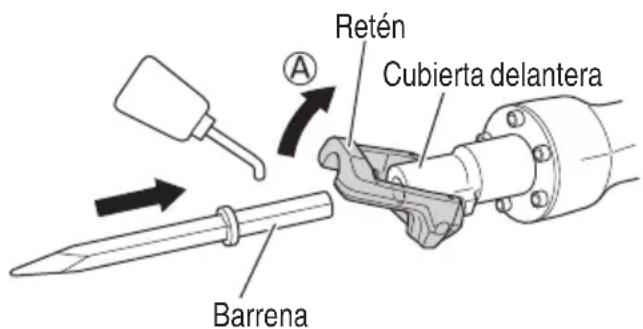

Cuando instale accesorios tales como barretas de punta, cortadoras, etc., cerciórese de utilizar pieza genuinas diseñados por nuestra compañía.

* Es posible fijar accesorios tales como barretas de punta, cortadoras, etc., con cualquiera de los tres tipos de formas de broca de vástago mostrados a continuación. (Fig. 2)

Broca de vástago de herramienta neumática

Herramienta de vástago hexagonal estándar (Tipo combinado)

Broca con ranura de retención sin collar
Fig. 2

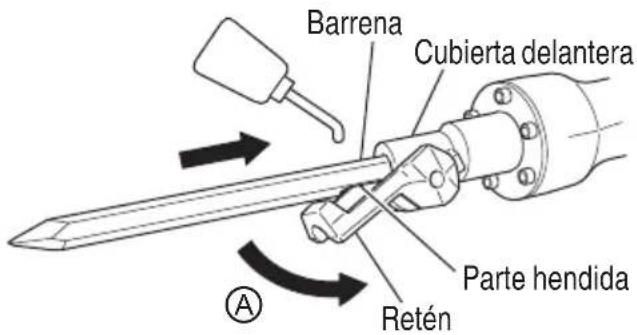

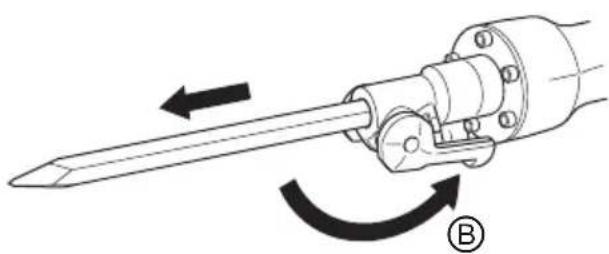

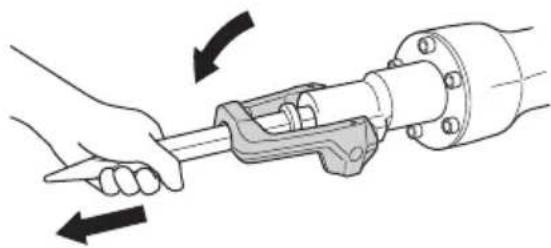

○ Montaje del vástago de la herramienta neumática y herramientas de vástago hexagonal estándar

(1) Limpie, y después unte la parte del vástago del accesorio con grasa o aceite de máquina.
(2) Mueva el retén hasta la posición de apertura Ⓐ, y asiente el accesorio, tal como una barreta de punta, una cortadora, etc., en el orificio hexagonal de la cubierta frontal (consulte la Fig. 3).

Retén Cubierta delantera Barrena

Fig. 3

(3) Fije el accesorio en su lugar poniendo el retén en la posición de fi jación. Para comprobar si ha quedado adecuadamente montada, tire del mismo. (Fig. 4)

○ Montaje de vástagos hexagonales estándar y vástagos con ranura de retención sin collares

(1) Limpie, y después unte la parte del vástago del accesorio con grasa o aceite de máquina.
(2) Mueva el retén hasta la posición de apertura Ⓐ. Alinee el vástago de forma que la parte hendida quede debajo de la abrazadera y asiente el accesorio, tal como una barreta de punta, una cortadora, etc., en el orifi cio hexagonal de la cubierta frontal (consulte la Fig. 5).

Barrena Cubierta delantera Parte hendida Retén (A)

Fig. 5

(3) Fije el accesorio en su lugar poniendo el retén en la posición ⑧. Para comprobar si el accesorio ha quedado adecuadamente montada, tire del mismo. (Fig. 6)

Para extraer el accesorio, tal como una barreta de punta, una cortadora, etc., realice los procedimiento en orden inverso.

FORMA DE USAR EL MARTILLO DE DEMOLICIÓN

1. Operación del interruptor

El interruptor se ENCIENDE cuando se presiona, y se APAGA cuando se libera.

Mientras el interruptor esté presionado completamente, si el pulsador se empuja hacia "A", el interruptor se bloquea y permanece ENCENDIDO incluso si el dedo lo libera, posibilitando una operación continua. (Fig. 7)

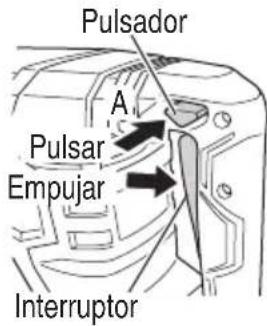

Pulsador A Pulsar Empujar Interruptor

Fig. 7

Para liberar el bloqueo, empuje el pulsador hacia "B". (Fig. 8)

B Liberación del bloqueo

Fig. 8

1. Luego de colocar la punta del accesorio, como un cincel, etc. en una superficie de concreto, coloque el interruptor en ENCENDIDO.
   El interruptor disparador se ENCIENDE cuando se presiona, y se APAGA cuando se libera.
2. En algunos casos es necesario apartar la punta del accesorio, como un cincel, un cortador, etc. contra la posición de golpeo por la fuerza para movimiento de golpeo.
   Esto no se debe a una falla de funcionamiento demoledor. Signifi ca que el mecanismo de protección de golpeo sin carga está en operación.

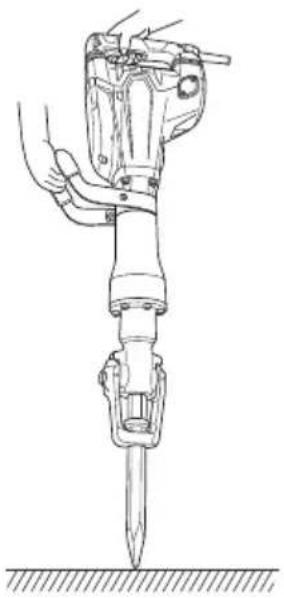

3. Utilizando el peso en vacío de este martillo demoledor y sosteniendo fi rmemente el martillo demoledor con ambas manos, podrá controlar con eficacia el retroceso subsiguiente.
   Proceda a una velocidad de trabajo moderada. Usar demasiada fuerza de empuje afectará a la efi ciencia.

Después de un tiempo prolongado de cubierta frontal estará caliente. Por lo tanto, tenga cuidad para no quemarse las manos.

MANTENIMIENTO E INSPECCIÓN

ADVERTENCIA

Antes de realizar el mantenimiento o la inspección de la amola desconectar la alimentación y de desenchufar el cable de alimentación del tomacorriente.

1. Inspección del martillo de demolición
   Ya que la utilización de un accesorio tal como una barreta de punta, una cortadora, etc., sin fi lo, disminuirá la efi ciencia de trabajo y podría causar desperfectos en el motor, afi lar o cambiarlo por uno nuevo tan pronto como se note abrasión en éstas.
2. Inspección de los tornillos de montaje
   Inspeccione regularmente todos los tornillos de montaje y asegúrese de que estén apretados adecuadamente. Si hay algún tornillo flojo, apriételo inmediatamente.

ADVERTENCIA

La utilización de esta amoladora con tornillos fl ojos es extremadamente peligroso.

1. Inspección del retenedor (Figuras 2 y 3)

El retenedor se podría afl ojar debido a un uso excesivo. Siempre asegúrese de que cumpla correctamente con su función de sujetar firmemente la parte del vástago del accesorio. Si se descubre desgaste o rasgaduras, lleve este martillo de demolición a un centro de reparaciones autorizado para solicitar el servicio de mantenimiento.

1. Mantenimiento del motor

El bobinado de la unidad del motor es el auténtico "corazón" de la herramienta eléctrica. Tenga cuidado de que el bobinado no sea dañado y/o humedecido con aceite o agua.

1. Inspeccionar las escobillas de carbón (Fig. 10)

El motor emplea escobillas de carbón que son partes consumibles. Cuando se gastan o están cerca del "limite de desgaste" pueden causar problemas al motor. Al equiparse la escobilla de carbón de parada automática, el motor se detendrá automáticamente en ese momento hay que proceder a cambiar ambas escobillas de carbón por la nuevas, que tienen los mismos números de escobillas de carbón como se muestra en la Fig. 9. Además siempre hay hay que mantener las escobillas de carbón limpias y asegurarse de que se muevan libremente en sus porta-escobillas.

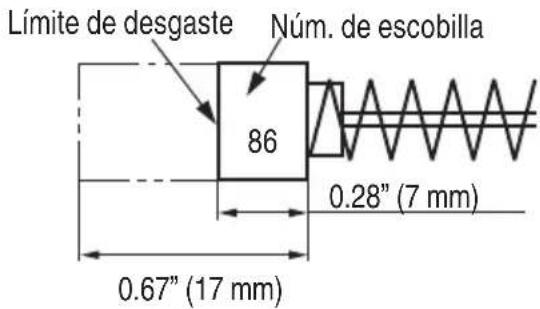

Límite de desgaste Núm. de escobilla 86 0.28" (7 mm) 0.67" (17 mm)

Fig. 10

NOTA

Utilice las escobillas metabo HPT Núm. 86 indicadas en la Fig. 10.

1. Reemplazo de las escobillas (Consulte la figura para el nombre de las partes)

A fl oje los tornillos (perno de cabeza hexagonal M4 × 8) de las cubiertas de la tapa, luego remueva las cubiertas de la tapa. Las escobillas de carbón pueden extraerse después de desmontar las tapas de la escobilla.

Después de reemplazar las escobillas, apriete las tapas de las misma y por último, monte firmemente la cubierta de la tapa.

1. Cambio de grasa

Este martillo de demolición es de construcción completamente sellada con aceite, para evitar que entre el polvo y que hayan fugas de lubricante. Este martillo de demolición podrá utilizarse sin rellenarlo con grasa durante mucho tiempo. Sin embargo, reemplace la grasa para prolongar la duración de servicio. Cuando se requiere cambiar la grasa, proceder como sigue:

○ Periodo de cambio de grasa:

Inspeccione la candidad de grasa en el momento de reemplazar las escobillas. (Consulte el ítem 4 de la sección MANTENIMIENTO E INSPECCION.)

Consultar para ello al centro de reparaciones autorizado.

NOTA

○ La grasa A del Martillo Eléctrico metabo HPT es del tipo de baja densidad. Cuando se acabe la grasa adquirir más a un centro de reparaciones autorizado.
○ No sobrepase la cantidad designada de grasa. De lo contrario, este martillo de demolición no funcionaría con precisión.

1. Servicio y reparaciones

Todas las herramientas eléctricas de calidad requieren de vez en cuando el servicio de mantenimiento o el reemplazo de piezas debido al desgaste producido durante la utilización normal. Para asegurarse de que solamente se utilicen piezas de reemplazo autorizadas, todos los servicios de mantenimiento y reparación deberán realizarse SOLAMENTE EN UN CENTRO DE REPARACIONES AUTORIZADO.

1. Lista de repuestos

PRECAUCIÓN

La reparación, modificación e inspección de las herramientas eléctricas metabo HPT deben ser realizadas por un Centro de Servicio Autorizado de metabo HPT.

Esta lista de repuestos será de utilidad si es presentada junto con la heramienta al Centro de Servicio Autorizado de metabo HPT para solicitar la reparación o cualquier otro tipo de mantenimiento.

En el manejo y el mantenimiento de las herramientas eléctricas, se deberán observar las normas y reglamentos vigentes en cada país.

MODIFICACIONES

metabo HPT power tools introduce constantemente mejoras y modifi caciones para incorporar los últimos avances tecnológicos.

Por consiguiente, algunas partes pueden ser modifi cadas sin previo aviso.

ACCESORIOS

ADVERTENCIA

Utilice únicamente repuestos y accesorios autorizados por metabo HPT. NO utilice NUNCA repuestos o accesorios no previstos para usar con esta herramienta. Si tiene dudas en cuanto a la seguridad de usar determinado repuesto o accesorio junto con su herramienta, póngase en contacto con metabo HPT. La utilización de otros accesorios puede resultar peligrosa y causar lesiones o daños mecánicos.

NOTA

Los accesorios están sujetos a cambio sin ninguna obligación por parte de metabo HPT.

ACCESORIOS ESTÁNDAR

(1) Carcasa (plástico moldeado) (Núm. de código 339664)......1

ACCESORIOS OPCIONALES ..... De venta por separado

(1) Punta...para romper

Longitud total Núm. de código

16-9/64" (410 mm) 996372

20-15/32" (520 mm) 985230

(2) Cortafrio...para excavar, ranurado y rebordes

Longitud total Núm. de código

16-9/64" (410 mm) 996373

20-15/32" (520 mm) 985231

(3) Cargadora...para cortadora de asfalto

Longitud total Núm. de código

16-9/64" (410 mm) 996374

20-15/32" (520 mm) 985232

(4) Cuchara...para trabajos con cuchara

Longitud total Núm. de código

21-1/2" (546 mm) 985233

1.1 libras (500 g) (en una lata) (Núm. de código 980927)

0.15 libras (70 g) (en tubo) (Núm. de código 308471)
0.07 libras (30 g) (en tubo) (Núm. de código 981840)

NOTA

Las especificaciones están sujetas a cambio sin ninguna obligación por parte de metabo HPT.

Algunos polvos creados por el lijado mecánico, el aserrado, el esmerilado, e taladrado y otras actividades de construcción contienen sustancias químicas conocidas por le Estado de California como agentes cancerígenos, defectos congénitos y otros daños reproductores. Algunos ejemplos de estas sustancias químicas son:

• El plomo de las pinturas a base de plomo,
• El sílice cristalino de los ladrillos y cemento y otros productos de mampostería, y
• El arsénico y el cromo de la madera tratada químicamente.

El riesgo resultante de la exposición varía según la frecuencia con que se realiza este tipo de trabajo. Para reducir la exposición a esta sustancias químicas: trabaje en un lugar bien ventilado y realice el trabajo utilizando el equipamiento apropiado, tal como las máscaras para el polvo especialmente diseñados para eliminar las partículas minúsculas.

Issued by

Koki Holdings Co., Ltd.

Shinagawa Intercity Tower A, 15-1, Konan 2-chome,
