MANUAL DE USUARIO M18 Force Logic 2774-21HD MILWAUKEE

No de Cat de cordon de

ADVERTENCIAS DE SEGURIDAD GENERALES PARA LA HERRAMIENTA ELECTRICA

ADVERTENCIA

Lea todas las advertencias de seguridad, instrucciones,

ilustraciones y especificaciones con esta herramienta eléctrica. Si no sigue todas las advertencias e instrucciones, se pueden provocar una descarga eléctrica, un incendio o lesiones graves. Guarde todas las advertencias e instrucciones para consultarlas en el futuro. El término “herramienta eléctrica” en todas las advertencias incluidas más abajo se refiere a su herramienta operada por conexión (cable) a la red eléctrica o por medio de una batería (inalámbrica).

SEGURIDAD EN EL ÁREA DE TRABAJO

• Mantenga el área de trabajo limpia y bien iluminada. Las áreas desordenadas u oscuras son propicias para los accidentes.
• No utilice herramientas eléctricas en atmósferas explosivas, tales como en presencia de líquidos, gases o polvos inflamables. Las herramientas eléctricas generan chispas que pueden encender el polvo o los vapores.
• Mantenga a los niños y a los espectadores alejados mientras utiliza una herramienta eléctrica. Las distracciones pueden ocasionar la pérdida de control.

SEGURIDAD ELÉCTRICA

• Los enchufes de la herramienta eléctrica deben coincidir con el tomacorriente. Nunca modifique el enchufe de ninguna manera. No utilice adaptadores de enchufe con herramientas eléctricas aterrizadas. Los enchufes y tomacorrientes correspondientes sin modificar reducirán el riesgo de descarga eléctrica.
• Evite el contacto corporal con superficies aterrizadas, tales como tuberías, radiadores, estufas y refrigeradores. Existe un riesgo mayor de descarga eléctrica si su cuerpo está aterrizado.
• No exponga las herramientas eléctricas a la lluvia ni a condiciones húmedas. Si se introduce agua en una herramienta eléctrica, aumentará el riesgo de descarga eléctrica.
• No maltrate el cable. Nunca utilice el cable para cargar, jalar o desconectar la herramienta eléctrica. Mantenga el cable alejado del calor, el aceite, los bordes afilados o las partes en movimiento. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica.
• Al utilizar una herramienta eléctrica en exteriores, utilice una extensión adecuada para uso en exteriores. El uso de una extensión adecuada para el uso en exteriores disminuye el riesgo de descarga eléctrica.
• Si es inevitable utilizar una herramienta eléctrica en un lugar húmedo, utilice un alimentador de corriente protegido con un interruptor de circuito por falla de conexión a tierra (GFCI). El uso de un GFCI reduce el riesgo de descarga eléctrica.

SEGURIDAD PERSONAL

- Manténgase alerta, atento a lo que está haciendo utilice el sentido común al utilizar una herramienta eléctrica. No utilice una herramienta eléctrica mientras está cansado o bajo la influencia de drogas, alcohol o medicamentos. Un momento de distracción al utilizar herramientas eléctricas puede ocasionar lesiones personales graves.

• Utilice equipo de protección personal. Siempre use protección para los ojos. El equipo de protección, tal como una máscara contra polvo, calzado antideslizante, casco o protección auditiva, utilizado para condiciones adecuadas disminuirá las lesiones personales.
• Evite el arranque accidental. Asegúrese de que el interruptor esté en la posición de apagado antes de conectarlo a una fuente de poder y/o batería, levantar o trasladar la herramienta. Trasladar herramientas con el dedo en el interruptor o energizar herramientas eléctricas que tienen el interruptor encendido propicia accidentes.
• Retire cualquier llave de ajuste antes de entender la herramienta. Una llave que se deje insertada en una parte giratoria de la herramienta eléctrica puede ocasionar lesiones personales.
• No estire el cuerpo demasiado. Mantenga un buen contacto entre los pies y el suelo y mantenga el equilibrio en todo momento. Esto permite un mejor control de la herramienta eléctrica en situaciones inesperadas.
• Vístase adecuadamente. No utilice ropa o joyería holgada. Mantenga el cabello y la ropa alejados de las partes móviles. La ropa holgada, las alhajas o el cabello largo pueden quedarse atrapados en las partes móviles.
• Si se proporcionan dispositivos para la conexión de instalaciones de extracción y recolección de polvo, cerciórese de que estén conectados y se utilicen correctamente. El uso de dispositivos recolectores de polvo puede disminuir los riesgos relacionados con el polvo.
• No permita que la familiaridad por el uso frecuente de las herramientas lo hagan sentirse seguro e ignorar los principios de seguridad de las herramientas. Un descuido puede provocar lesiones graves en una fracción de segundo.

USO Y CUIDADO DE LAS HERRAMIENTAS ELECTRICAS

- No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para su aplicación.

La herramienta eléctrica correcta realizará el trabajo mejor y con mayor seguridad a la velocidad para la que fue diseñada.

- No utilice la herramienta eléctrica si el interruptor no la enciende y la apaga. Cualquier herramienta eléctrica que no pueda controlarse con el interruptor es peligrosa y debe repararse.

- Desconecte el enchufe de la fuente de energía y/o quite la batería de la herramienta eléctrica, si es posible, antes de realizar cualquier ajuste, cambiar accesorios o almacenar las herramientas eléctricas. Tales medidas preventivas de seguridad disminuyen el riesgo de que la herramienta eléctrica se encienda accidentalmente.

- Almacene las herramientas eléctricas que no se estén utilizando fuera del alcance de los niños y no permita que personas que no estén familiarizadas con la herramienta eléctrica o con estas instrucciones la utilicen. Las herramientas eléctricas son peligrosas en manos de usuarios sin capacitación.

y Dé mantenimiento a las herramientas eléctricas y accesorios. Verifique que no haya desalineación, amarre de partes móviles, partes rotas o alguna otra condición que pueda afectar el funcionamiento de la herramienta eléctrica. Si se daña, asegúrese de que la herramienta eléctrica sea reparada antes de que se utilice. Muchos

accidentes son ocasionados por herramientas eléctricas con mantenimiento deficiente.

• Mantenga las herramientas de corte afiladas y limpias. Las herramientas de corte correctamente mantenidas con bordes de corte afilados son menos propensas a atorarse y son más fáciles de controlar.
• Utilice la herramienta eléctrica, los accesorios y las puntas, etc. de acuerdo con estas instrucciones, tomando en cuenta las condiciones de trabajo y el trabajo a realizar. El uso de la herramienta eléctrica para operaciones diferentes a las previstas podría generar una situación peligrosa.
• Mantenga las empuñaduras y ñas superficies de sujeción secas, limpias y libres de aceite y grasa. Las empuñaduras y superficies de sujeción resbalosas no permiten el manejo y control seguros de la herramienta en situaciones inesperadas.

USO Y CUIDADO DE LAS HERRAMIENTAS CON BATERÍA

• Recargue únicamente con el cargador especificado por el fabricante. Un cargador que es adecuado para un tipo de batería puede crear un riesgo de incendio si se utiliza con otra batería.
• Utilice las herramientas eléctricas únicamente con baterías específicamente diseñadas. El uso de cualquier otra batería puede producir un riesgo de lesiones e incendio.
• Cuando la batería no esté en uso, manténgala alejada de otros objetos metálicos como sujeta-papeles, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan formar una conexión de una terminal a otra. Crear un corto entre las terminales de la batería puede ocasionar quemaduras o un incendio.
• Bajo condiciones de maltrato, el líquido puede ser expulsado de la batería, evite el contacto. En caso de contacto accidental, lave con agua. Si el líquido entra en contacto con los ojos, busque además ayuda médica. El líquido expulsado de la batería puede causar irritación o quemaduras.
• No use una batería o herramienta que se haya da ñado o modificado. Las baterías dañadas o modificadas pueden mostrar un comportamiento impredecible, causando incendios, explosión o riesgo de lesión.
• No exponga una batería o herramienta al fuego o a temperatura excesiva. La exposición a fuego o temperatura a más de 130° C (265° F) puede causar explosiones.
• Siga todas las instrucciones de carga y no cargue la batería o la herramienta fuera del rango de temperatura especificado en las instrucciones. La carga incorrecta o a temperaturas fuera del rango especificado puede dañar la batería y aumentar el riesgo de incendio.

MANTENIMIENTO

• Lleve su herramienta eléctrica a servicio con un técnico calificado que use únicamente piezas de reemplazo idénticas. Esto asegurará que la seguridad de la herramienta eléctrica se mantenga.
• Nunca dé servicio a baterías dañadas. Unicamente el fabricante o proveedores de servicio autorizados deben dar servicio a las baterías.

REGLAS ESPECIFICAS DE SEGURIDAD PARA BOMBA

• Revise que la bomba, las mangueras, los acoples y los sujetadores no estén desgastados ni dañados. Remplace los componentes desgastados, dañados o faltantes con piezas de reemplazo del fabricante. Los componentes desgastados o dañados pueden fallar, provocando una lesión. No respetar esta advertencia podría provocar una lesión grave o la muerte.
• Asegúrese de que la bomba esté en el modo de operación deseado antes de utilizarla.
• No utilice las manos para revisar si hay una fuga. El aceite a alta presión perfora fácilmente la piel, provocando lesiones graves, gangrena o la muerte. En caso de lesión, busque ayuda médica de inmediato para retirar el aceite.
• Despresurice el sistema hidráulico antes de dar mantenimiento o desconectar la manguera.
• Utilice protección ocular al operar o dar mantenimiento a esta herramienta. No utilizar protección ocular podría provocar lesiones oculares graves, desde basura, hasta aceite hidráulico despedidos hacia afuera.
• Utilice únicamente mangueras y accesorios de simple efecto con clasificación de 10 000 psi (700 bar) o mayor con una capacidad de aceite usable menor a 1,3 l (1,4 qt).
• Para tener un mejor desempeño, utilice mangueras prellenadas con aceite. Si las mangueras no están prellenadas, purgue el sistema antes de operarlo.
• Nunca opere la bomba sin una manguera o accesorio.
• Para tener un mejor desempeño, siempre utilice aceite hidráulico FORCE LOGIC™ de MILWAUKEE (49-32-0110) para rellenar el tanque.
• Para tener una funcionalidad óptima, utilice una batería M18™ REDLITHIUM™ DE 8,0 Ah o mayor.
• Siga el manual del operador de los fabricantes de los accesorios. Otros usos pueden causar _daños a la herramienta, los accesorios y la pieza de trabajo.

ADVERTENCIA

Para reducir las se

presenten riesgos de arco eléctrico, choque eléctrico o daños a la propiedad, trabaja en líneas desenergizadas cuando resulte posible. La herramienta no cuenta con aislamiento. En caso de que sea necesario trabajar en líneas energizadas, asegúrese de que se hayan tomado todas las debidas precauciones, incluidas aquellas que figuran en NFPA 70E, con anticipación.

- Si la manguera y el accesorio retienen presión después de que la bomba haya liberado la presión (mediante una purga manual de presión o al final de una operación), libere la presión de manera segura y reemplace la manguera y los acopladores remotos de la bomba.

- Válgase siempre de su sentido común y sea cuidadoso cuando utilice herramientas. No es posible anticipar todas las situaciones que podrían tener un desenlace peligroso. No utilice esta herramienta si no entiende estas instrucciones de uso o si considera que el trabajo a realizar supera sus capacidades, comuníquese con Milwaukee Tool o con un profesional capacitado para recibir capacitación o información adicional.

• Conserve las etiquetas y las placas nominales. Contienen información importante. Si son ilegibles o no están presentes, comuníquese con un centro de servicio MILWAUKEE para obtener un reemplazo gratuito.
  ADVERTENCIA Algunos polvos generados por el lijado eléctrico, aserrado, pulido, taladrado y otras actividades de construcción contienen químicos identificados como causantes de cáncer, defectos congénitos u otros daños reproductivos. Algunos ejemplos de estos químicos son:
• plomo de pintura basada en plomo
• dióxido de silicio de los ladrillos y el cemento y otros productos de albañilería y
• arsénico y cromo de madera con tratamiento químico. Su riesgo por estas exposiciones varía, dependiendo de la frecuencia con que realice este tipo de trabajo. Para reducir su exposición a estos químicos: trabaje en un área bien ventilada y trabaje con equipo de seguridad aprobado, como mascarillas protectoras contra polvo especialmente diseñadas para filtrar partículas microscópicas.

ESPECIFICACIONES

Cat. No....2774-20

Volts.... 18 CD

Tipo de batería ......M18™

Tipo de cargador ......M18™

Presión operativa.... 10 000 psi (700 bar)

Protección contra ingreso de basura ...... IP54

Dimensiones

Longitud ....401 mm (15,8")

Ancho.... 292 mm (11,5")

Altura 353 mm (13,9")

Capacidad del tanque de aceite utilizable a una inclinación de 0° ..... 1,3 l (1,4 qt)

Ángulo de inclinación máximo 34°

Caudal nominal

Baja presión....2 050 cm³/min

(125,0 inch³/min)

Alta presión 420 cm³/min

(25,6 inch³/min)

Temperatura ambiente recomendada

para operar ......-18°C a 50°C (0°F a 122°F

Remoto Cat. No....14-20-0020

Extensión Cat. No......49-12-2775

Gancho para cubo Cat. No. 49-12-2776

Aceite hidráulico FORCE LOGIC™

Cat. No 49-32-0110

*El peso va a variar según la batería que se utilice. El número en la lista es el peso con una batería M18™ REDLITHIUM™ 12,0 Ah.

SIMBOLOGÍA

Corriente continua

ADVERTENCIA

posibilidades de que se presenten riesgos de arco eléctrico, choque eléctrico o daños a la propiedad, trabaja en líneas desenergizadas cuando resulte posible. La herramienta no cuenta con aislamiento. En caso de que sea necesario trabajar en líneas energizadas, asegúrese de que se hayan tomado todas las debidas precauciones, incluidas aquellas que figuran en NFPA 70E, con anticipación.

Para reducir el riesgo de lesiones, utilice gafas o lentes de seguridad con protectores laterales al operar o dar servicio a la herramienta.

Lea el manual del operador.

IP54

Protección contra ingreso de basura

Modo de autovaciado

Modo para sostener la presión

Modo inalámbrico

Interruptor de encendido inalámbrico

Interruptor de encendido inalámbrico en

Canadá y Estados Unidos

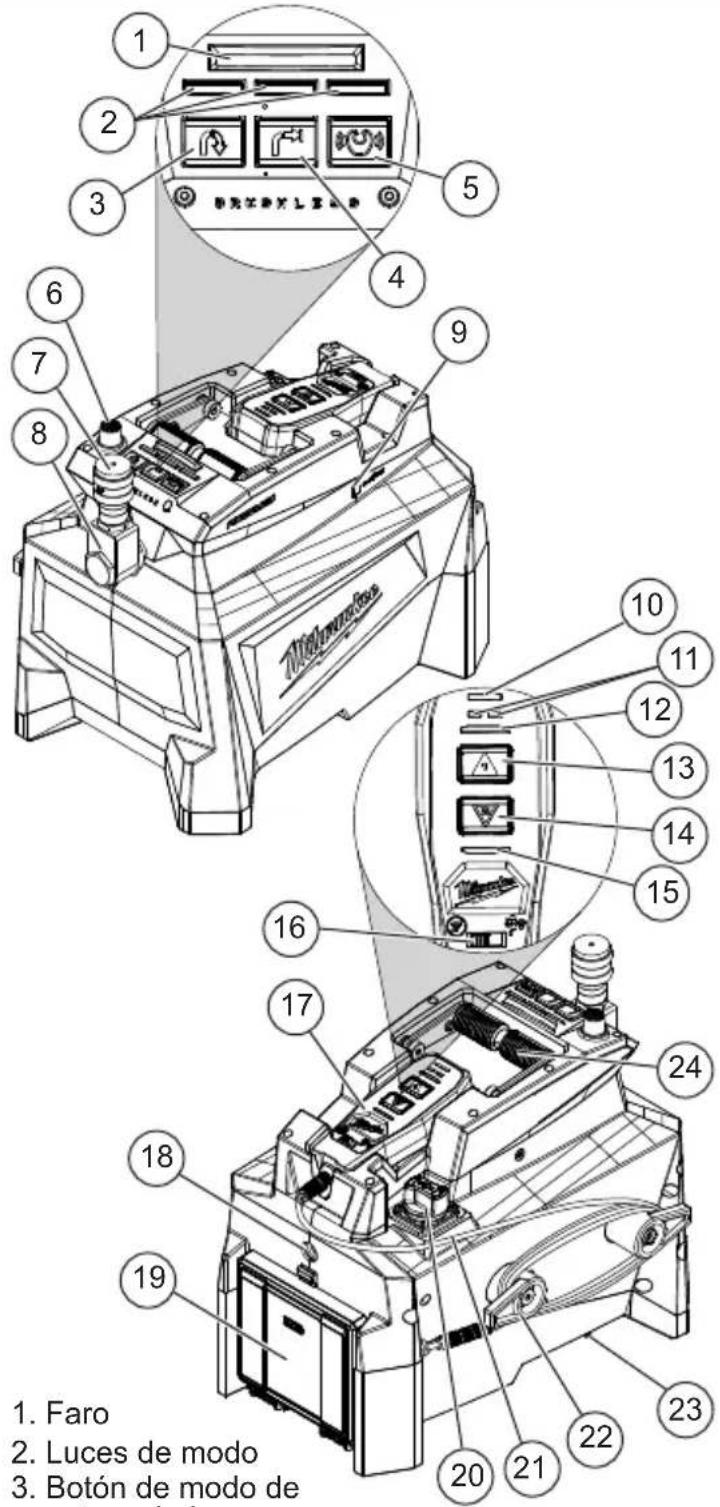

1. Faro 2. Luces de modo 3. Botón de modo de

1. Faro

2. Luces de modo

3. Botón de modo de autovaciado

4. Botón de modo para sostener la presión

5. Botón de modo inalámbrico

6. Botón de liberación de presión manual

7. Acoplador serie Parker 3 000

8. Rueda del acoplador

9. Indicador ONE-KEY™

10. Luz bluetooth

11. Indicadores de presión

12. Luz 1 (modo inalámbrico)

13. Botón para avanzar

14. Botón para retroceder

15. Luz 2 (modo inalámbrico)

16. Interruptor de encendido inalámbrico

17. Comando remoto

18. Línea para ver el tanque de aceite

19. Compartimiento para baterías

20. Tapón del llenador de aceite

21. Cable

22. Revestimiento del cable

23. Respiradero

24. Asa para levantar/traslado

ADVERTENCIA Recargue la batería sólo con el cargador especificado para ella. Para instrucciones específicas sobre cómo cargar, lea el manual del operador suministrado con su cargador y la batería.

Como se inserta/quita la batería en la herramienta

Para extraer la batería, abra la puerta de la batería, presione los botones de liberación y jale la batería para sacarla de la herramienta. Cierre la puerta de la batería.

ADVERTENCIA Para reducir el riesgo de lesiones, extraiga siempre la batería antes de acoplar o desacoplar accesorios.

Para insertar la batería, abra la puerta de la batería y deslice el paquete dentro del cuerpo de la herramienta. Asegúrese de que se fije firmemente en su lugar. Cierre la puerta de la batería.

NOTA: Para un funcionamiento óptimo, utilice baterías M18™ 8,0 Ah o más. La última función de crimpado solo puede operarse con una batería de 8,0 Ah o más.

ADVERTENCIA Utilice únicamente accesorios específicamente recomendados para esta herramienta. El uso de accesorios no recomendados podría resultar peligroso.

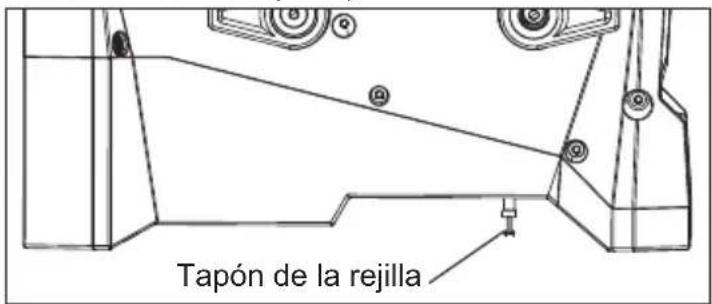

Retirar el tapón de la rejilla

Antes de utilizar la herramienta, asegúrese de que esté retirado el tapón de la rejilla.

Para retirar el tapón de la rejilla:

1. Abra el tapón del llenador de aceite.

2. Espere cinco segundos y luego cierre el tapón.

3. Empuje el cuello negro de la rejilla hacia arriba y jale el tapón rojo hacia afuera.

NOTA: El tapón debe mantenerse para ayudar a transportar y darle servicio a la herramienta (consulte la sección de Transporte).

Tapón de la rejilla

Agregando aceite

Para tener un mejor desempeño, siempre utilice aceite hidráulico FORCE LOGIC™ de MILWAUKEE (49-32-0110) para rellenar el tanque.

1. Retire cualquier accesorio de la herramienta.

2. Coloque la herramienta sobre una superficie plana y nivelada.

3. Gire el tapón para abrir del llenador de aceite.

4. Insertar el aceite, vigilando el nivel por la línea para ver el aceite.

NOTA: El nivel de llenado de aceite correcto es a la mitad por la línea para ver el aceite (1,6 l/1,7 cuartos). Un exceso de aceite provocará la salida del mismo por la rejilla de la bomba.

Retirar/reemplazar el acoplador

ADVERTENCIA Siga las instrucciones de instalación de los fabricantes del accesorio. Otros usos pueden causar daños a la herramienta, los accesorios y la pieza de trabajo.

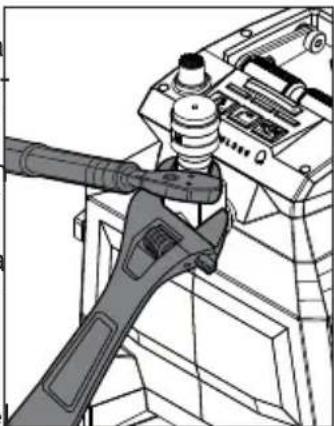

Para retirar el acoplador serie Parker 3000:

1. Extraiga la batería.
2. Empuje y sostenga hacia abajo el botón de liberación manual durante cinco segundos.
3. Coloque una llave er larueda del acoplador para estabilizarla.
4. Coloque una segunda llave en el acoplador y afloje el acoplador.
5. Una vez retirado, limpie cualquier cinta de teflón que tenga el área de acoplador.

ADVERTENCIA Utilice únicamente acopla- dores con clasificación de 10 000 psi (700 bar) o mayor. Solo utilice acopla- dores que correspondan y del mismo fabricante. Los acopladores que no correspondan pueden provocar que se retenga la presión en la manguera y el accesorio sujetado.

Para reemplazar el acoplador:

1. Extraiga la batería.
2. Asegúrese de que el nuevo acoplador tenga cinta de teflón. Si no lo tiene, coloque dos capas de cinta en los enhebrados del acoplador.

NOTA: Solo utilice cinta de teflón.

1. Coloque una llave en la rueda del acoplador para estabilizarla.

2. Coloque el acoplador en la rueda del acoplador y, con una segunda llave, apriete el acoplador en su lugar.

NOTA: El acoplador debe tensarse a 61,0 a 74,5 N m (45-55 lb-ft).

Cebado del sistema hidráulico

La herramienta debe cebarse en cualquier momento que haya operado sin aceite o comienza a bombear aire.

Para cebar el sistema:

1. Extraiga la batería.
2. Revise la línea para ver el aceite y asegúrese de que la herramienta tenga suficiente aceite.
3. Conecte el acoplador a un cabezal que pur- gará a presión el aire y el exceso de aceite ¡ADVERTENCIA! Solo utilice acopladores que correspondan y del mismo fabricante.

NOTA: Él acopládor debe ver directamente hacia arriba y la herramienta debe tener una posición más abajo del cabezal.

1. Inšerte la batería.

2. Presione el botón para sostener la presión

3. Opere la herramienta.

NOTA: Puede tomar hasta treinta segundos para que el aire y el aceite empiecen a salir.

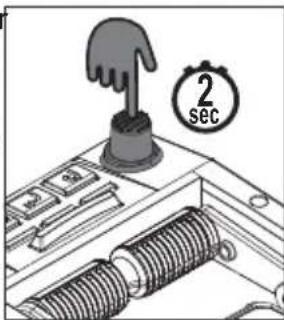

1. Una vez que empiece a salir el aceite, presione y sostenga el botón de liberación manual durante dos segundos y luego suelte ambos botones.
2. Repita los pasos 5 a 7, de tres a cuatro veces.

NOTA: Mientras ceba el sistema, asegúrese de que el nivel de aceite no caiga por debajo de la línea para ver el a rellene el tanque.

2 sec

Purgar el accesorio

A los accesorios se les debe purgar el aire en cualquier momento en que reciban mantenimiento, no se utilicen por un periodo prolongado o se conecten a una manguera que no está prellenada con aceite. También consulte las recomendaciones del fabricante de los accesorios para seguir las instrucciones adicionales de purgado.

ADVERTENCIA

Si la manguera y el accesorio retienen presión después de liberado la presión (mediante ción de presión manual o alación), libere la presión de eemplace la manguera y los os de la bomba.

Para purgar un accesorio:

1. Extraiga la batería.
2. Conecte la manguera de accesorios al acoplador.
   NOTA: El acoplador debe estar orientado hacia un lado, y la herramienta debe colocarse más arriba que la manguera y la cabeza del accesorio.
3. Inserte la batería.

4. Presione el botón para sostener la presión

5. Ejecute la herramienta hasta que se complete el ciclo, y el indicador de presión se ilumine en verde.

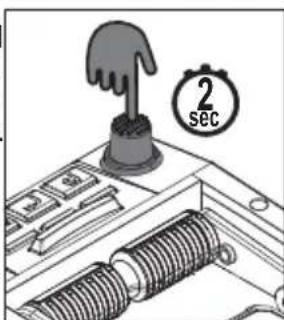

1. Mantenga presionado el botón de liberación manual durante dos segundos y luego suelte ambos botones.
2. Repita los pasos 4 a 6, de tres a cuatro veces.

NOTA: Mientras purga el accesorio, asegúrese de que el nivel de aceite no caiga por debajo de la línea para ver el aceite. Si es necesario, rellene

2 sec

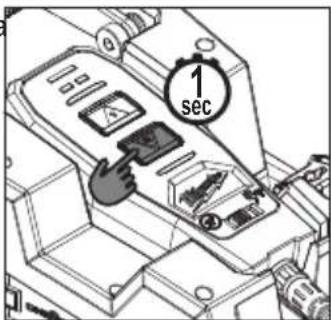

Retirar/sujetar el cable del comando remoto

Para retirar el cable del comando remoto, gire el ojal del cable para aflojarlo y aleje el cable del comando remoto o la herramienta.

Para sujetar el cable del comando remoto, alinee las llaves del cable con las llaves del comando remoto o la herramienta. Empuje el cable en el comando remoto o herramienta y gire el ojal del cable hasta que esté apretado.

Seleccionar el modo

La bomba incluye tres modos de operación:

Modo de autovaciado descarga la presión de la bomba cuando se alcanza 10 000 psi.

Modo para sostener la presión* sostiene la presión hasta que el botón de liberación manual se oprima o el botón para retroceder se oprima en el comando remoto.

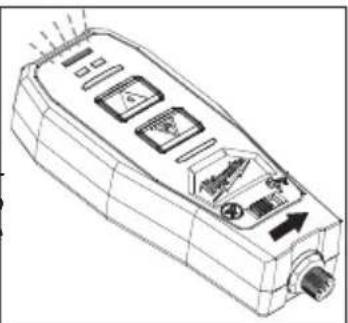

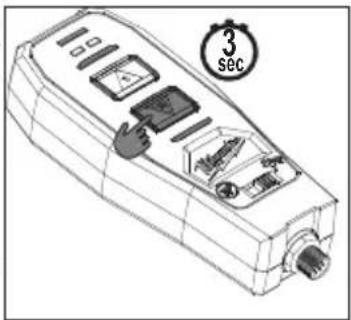

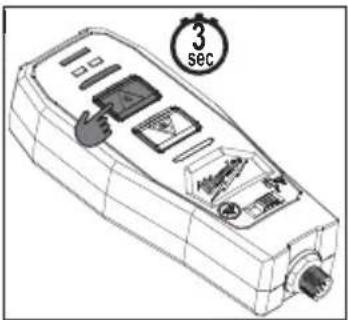

Modo inalámbrico permite al usuario activar la bomba mediante señal de Bluetooth. La bomba operará a presión completa y luego se liberará. El comando remoto debe volver a sujetarse para la siguiente aplicación. ¡ADVERTENCIA! Una vez que la bomba se enciende en modo inalámbrico, operará hasta terminar y no puede detenerse.

ONE-KEY™

Para obtener más información acerca de la funcionalidad de ONE-KEY™ para esta herramienta, consulte la Guía de inicio rápido que se incluye con este producto o visite milwaukeeetool.com/One-Key. Para descargar la aplicación ONE-KEY™, visite la App Store o Google Play desde su dispositivo inteligente.

Indicador ONE-KEYTM
Azul fijo El	modo inalámbrico está activo y listo para configurar a través de la aplicación ONE-KEYTM.
Azul intermitente	La herramienta tiene una comunicación activa con la aplicación ONE-KEYTM.
Rojo intermitente	La herramienta tiene activo el bloqueo de seguridad y sólo podrá desbloquearla el dueño a través de la aplicación ONE-KEYTM.

OPERACION

ADVERTENCIA

Para reducir las posibilidades de que se presenten riesgos

de arco eléctrico, choque eléctrico o daños a la propiedad, trabaja en líneas desenergizadas cuando resulte posible. La herramienta no cuenta con aislamiento. En caso de que sea necesario trabajar en líneas energizadas, asegúrese de que se hayan tomado todas las debidas precauciones, incluidas aquellas que figuran en NFPA 70E, con anticipación.

Con el fin de minimizar el riesgo de lesiones, siempre utilice la protección de ojos adecuada indicada para cumplir con lo dispuesto en la norma ANSI Z87.1.

Antes de usar:

- Revise que la bomba, las mangueras, los acoples y los sujetadores no estén desgastados ni dañados. Remplace los componentes desgastados, dañados o faltantes con piezas de reemplazo del fabricante. ¡ADVERTENCIA! No utilice las manos para revisar si hay una fuga. El aceite a alta presión perfora fácilmente la piel, provocando lesiones graves, gangrena o la muerte. En caso de lesión, busque ayuda médica de inmediato para retirar el aceite.

- Asegúrese de que la bomba esté en el modo de operación deseado.

- Asegúrese de que la bomba esté por debajo del ángulo máximo de inclinación.

- Revise el nivel del aceite y ajuste de ser necesario. Un bajo nivel de aceite puede provocar lesiones o daños a la propiedad. Para tener un mejor desempeño, siempre utilice aceite hidráulico FORCE LOGIC™ de MILWAUKEE (49-32-0110) para rellenar el tanque.

- Siga las instrucciones de instalación de los fabricantes del accesorio. Otros usos pueden causar daños a la herramienta, los accesorios y la pieza de trabajo.

- Purgue el sistema de ser necesario.¡ADVERTENCIA! Si la manguera y el accesorio retienen presión después de que la bomba haya liberado la presión (mediante el botón de liberación de presión manual o al final de una operación), libere la presión de manera segura y reemplace la manguera y los acopladores remotos de la bomba.

Para operar con el cable de comando remoto conectado a la bomba:

1. Despresurice la herramienta oprimiendo y sosteniendo hacia abajo el botón de liberación manual durante cinco segundos.

2. Conecte el acoplador de la manguera al acoplador de la bomba.

3. Conecte el cabezal de la herramienta a la man- guera.

4. Inserte la batería.

5. Oprima y seleccione el modo de operación preferido entre autovaciado y presión sostenida.

NOTA: La última función de crimpado en modo de vaciado automático y presión sostenida asegura que la batería tenga una carga suficiente para completar una prensa completa en ACSR 1 590 con una prensa de 60T cuando se usa una batería de 8,0 Ah o más. Si la herramienta no arranca, revise la carga de la batería.

1. Oprima y sostenga el botón para avanzar ▲on en el comando remoto.

1. Si está en modo de auto- vaciado la bomba descargará la presión cuando se alcanza 10 000 psi. La bomba se apagará y el indicador se encenderá.

1. Oprima el botón para retroceder durante un segundo.

1 sec

Indicador de luz Definición
Verde fijo La herramienta alcanzó toda la presión.
Rojo fijo	La herramienta no alcanzó toda la presión.
Destello continuo rojo/verde (después de verde fijo o rojo fijo)	La herramienta alcanzó su intervalo de servicio (20 000 crimpados). E color verde/rojo empezará a destellar después de que se muestre el indicador rojo o verde de la operación. MILWAUKEE recomienda que se revise la herramienta y se complete el mantenimiento preventivo. Devuelva la herramienta a un centro de servicio MILWAUKEE.
Destello rojo/verde corto	La herramienta falló y no puede utilizarse hasta que se haya entregado para hacerle mantenimiento. Devuelva la herramienta a un centro de servicio MILWAUKEE.
Continuo Rojo parpadando	El usuario liberó el gatillo antes de que la herramienta alcanzara toda la presión.

NOTA: Si el indicador se enciende en rojo, revise los niveles de aceite y asegúrese de que los accesorios no tengan fugas. Confirme que todas las conexiones estén fijas y los accesorios sean los adecuados para el trabajo. Opere de nuevo. Si el problema continúa, devuelva la herramienta a una instalación de servicio MILWAUKEE.

Para operar en modo inalámbrico:

1. Despresurice la herramienta oprimiendo y sosteniendo hacia abajo el botón de liberación manual durante cinco segundos.
2. Conecte el acoplador de la manguera al acoplador de la bomba.
3. Conecte el cabezal de la herramienta a la man- guera.
4. Inserte la batería.

5. Desconecte el comando remoto del cable y retírelo de la bomba.

6. Oprima el botón de modo inalámbrico 🕒 en la bomba.

El faro destellará en rojo.

1. En el comando remoto, encienda el interruptor de encendido inalámbrico

La luz Bluetooth destellará en azul, luego se fijará cuando esté conectada.

Una vez conectado, la luz 1 destellará en rojo.

1. Oprima y sostenga e botón para avanzar 🔒 por aproximadamente tres segundos.

La luz 1 se encenderá en rojo constante.

Libere el botón para avanzar

3 sec

La luz 2 destellará en rojo.

NOTA: Este paso debe realizarse en un transcurso de cinco minutos a partir de la activación del modo inalámbrico. ¡ADVERTENCIA! Una vez que la bomba se enciende en modo inalámbrico, operará hasta terminar y no puede detenerse.

1. Oprima y sostenga el botón para retroceder ▼ por aproximadamente tres segundos.

La luz 2 se encenderá en rojo constante.

Libere el botón para retroceder Comenzará la activación.

NOTA: Este paso debe realizarse en un transcurso de 20 segundos a partir de que se oprime el botón para avanzar

1. Cuando el ciclo está completo, el indicador de corte se encenderá:

Verde (derecha) = Se alcanzó toda la presión

Rojo (izquierda) = NO se alcanzó toda la presión

Indicador de luz Definición
Verde fijo	La herramienta alcanzó toda la presión.
Rojo fijo	La herramienta no alcanzó toda la presión.
Los 3 modos Indicadores Parpadeando	El voltaje de la batería es muy bajo para el modo inalámbrico. Reemplace la batería con una que tenga la carga completa y repita el proceso.

NOTA: Si el indicador se enciende en rojo, revise los niveles de aceite y asegúrese de que los accesorios no tengan fugas. Confirme que todas las conexiones estén fijas y los accesorios sean los adecuados para el trabajo. Opere de nuevo. Si el problema continúa, devuelva la herramienta a una instalación de servicio MILWAUKEE.

MANTENIMIENTO

ADVERTENCIA

Para reducir el riesgo de una lesión, desconecte siempre

la herramienta antes de darle cualquier mantenimiento. Nunca desarme la herramienta ni trate de hacer modificaciones en el sistema eléctrico de la misma. Acuda siempre a un Centro de Servicio MILWAUKEE para TODAS las reparaciones.

Mantenimiento de las herramientas

Adopte un programa regular de mantenimiento y mantenga su herramienta en buenas condiciones. Inspeccione la herramienta para problemas como ruidos indebidos, desalineadas o agarrotadas de partes móviles, piezas rotas o cualquier otra condición que pueda afectar el funcionamiento de la herramienta. Envíe su herramienta al Centro de Servicio MILWAUKEE para reparación. Después de 6 meses a un año, dependiendo del uso dado, envíe su herramienta al Centro de Servicio MILWAUKEE más cercano para la inspección. Si la herramienta no arranca u opera a toda su potencia con una batería completamente cargada, limpie, con una goma o borrador, los contactos de la batería y de la herramienta. Si aun así la herramienta no trabaja correctamente, regrésela, con el cargador y la batería, a un centro de servicio MILWAUKEE.

Intervalo de servicio

Haga referencia a la aplicación de ONE-KEY para mayor información acerca los servicios necesarios como reemplazo de fluidos. Devuelva la herramienta a las instalaciones de servicio de MILWAUKEE para toda reparación y mantenimiento.

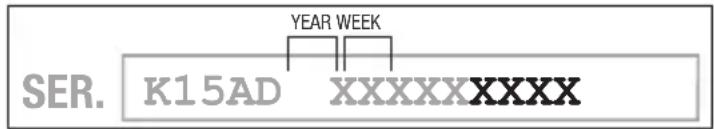

NOTA: Podría necesitarse la semana y el año cuando se fabricó la herramienta. Esta información puede encontrarse en el número de serie ubicado en la placa de la herramienta.

• Despresurice la herramienta oprimiendo y sosteniendo hacia abajo el botón de liberación manual durante cinco segundos.
• Drene la herramienta de aceite y deséchelo según la ley y las normas locales.
• Tape la rejilla.
• Envuelva la herramienta con plástico para evitar algún derrame de aceite restante.

ONE-KEY™

ADVERTENCIA

Riesgo de quem- adura química.

Este dispositivo contiene una batería de botón/tipo moneda de litio. Una batería nueva o usada puede causar quemaduras internas graves y causar tan solo en 2 horas si se ingiere o en erpo. Siempre asegure la cubierta de Si no se cierra con firmeza, deje de us positivo, retire las baterías y manténg de los niños. Si cree que las baterías ser ingeridas o entraron al cuerpo, bu ción médica de inmediato.

Batería interna

Se usa una batería interna para facilitar toda la funcionalidad de ONE-KEY™.

Para reemplazar la batería:

1. Retire el paquete de baterías,
2. Retire el tornillo y abra la tapa de la batería.
3. Saque el panel de las baterías y retire la batería vieja. Mantenga fuera del alcance de los niños y deseche correctamente.
4. Inserte la nueva batería (3V CR2032), con el lado positiv
5. Cierre la tapa de la batería y atornille con firmeza.

ADVERTENCIA

Para reducir el riesgo de lesiones, descarga eléctrica o

daño a la herramienta, nunca la sumerja en líquidos ni permita que estos fluyan dentro de la misma.

Baterías remotas

Se utilizan cuatro baterías AAA para facilitar la funcionalidad remota.

NOTA: No son necesarias las baterías AAA mientras está conectada a la bomba.

Para reemplazar las baterías:

1. Retire los tornillos de la puerta de la batería en la parte trasera del comando remoto. Retire la puerta de la batería.
2. Inserte cuatro baterías AAA de acuerdo con la polaridad marcada en el compartimiento de las baterías.
3. Cierre la puerta de las baterías y vuelva a insertar los tornillos, apretándolos bien.

Limpieza

Limpie el polvo y suciedad de las cualquier ventilas. Mantenga los herramienta, limpios, secos y libres de aceite o grasa. Use solo jabón neutro y un trapo húmedo para limpiar, ya que algunos substancias y solventes limpiadores son dañinos a los plásticos y partes aislantes. Algunos de estos incluyen: gasolina, turpentina, thíner, lacas, thíner para pinturas, solventes para limpieza con cloro, amoníaco y detergentes caseros que tengan amonia. Nunca usa solventes inflamables o combustibles cerca de una herramienta.

Reparaciones

Para reparaciones, retire la batería de la herramienta y devuelva la herramienta, la batería y el cargador al centro de servicio autorizado más cercano.

NOTA: Siga todas las instrucciones en la sección de Transporte antes de enviar.

ACCESORIOS

ADVERTENCIA

Utilice sólo los accesorios especificamente recomenda-

dos. Otros accesorios puede ser peligroso. Utilice únicamente mangueras y accesorios de simple efecto con clasificación de 10 000 psi (700 bar) o mayor.

Para una lista completa de accessorios, visite nuestro sitio en Internet: www.milwaukeetool.com o póngase en contacto con un distribuidor.

SOPORTE DE SERVICIO - MEXICO CENTRO DE ATENCION A CLIENTES

Techtronic Industries Mexico, S.A. de C.V.

Av. Presidente Masarik 29 Piso 7 11560 Polanco V Seccion

Miguel Hidalgo, Distrito Federal, México

01 [phone] o (55) 4160-3540

O contáctanos en www.milwaukeeetool.com.mx

GARANTÍA LIMITADA - E.U.A. Y CANADÁ

Cada herramienta eléctrica* de MILWAUKEE (ver excepciones a continuación) está garantizada para el comprador original únicamente de que no tenga material y mano de obra defectuosos. Sujeto a ciertas excepciones, MILWAUKEE reparará o reemplazará cualquier parte en una herramienta eléctrica que tenga defectos de material o mano de obra según lo determine MILWAUKEE mediante una revisión, por un periodo de cinco (5) años** después de la fecha de compra a menos que se indique lo contrario. Al devolver la herramienta eléctrica a un Centro de Servicio de la fábrica de MILWAUKEE o a una Estación de Servicio Autorizada de MILWAUKEE, se requiere que el flete esté pagado por adelantado y asegurado. Se debe incluir una copia del comprobante de compra con el producto devuelto. Esta garantía no aplica a daños que MILWAUKEE determine que son ocasionados por reparaciones o intentos de reparaciones realizados por una persona que no sea personal autorizado de MILWAUKEE, uso indebido, alteraciones, maltrato, desgaste normal, falta de mantenimiento o accidentes. Desgaste normal: Muchas herramientas eléctricas necesitan un reemplazo periódico de partes y servicio para lograr el mejor desempeño. Esta garantía no cubre la reparación cuando el uso normal haya agotado la vida de una parte, incluyendo sin limitar a mandriles, cepillos, cables, zapatas de la sierra, abrazaderas de la hoja, juntas tóricas, sellos, protectores, hojas de desatornilladores, pistones, herrajes, levantadores y arandelas de cubierta de los protectores. *Esta garantía no cubre clavadoras y grapadoras neumáticas, pistola de pintura a presión, baterías inalámbricas, generadores de energía portátil de gasolina, herramientas de mano, palanca y cadena de mano de polipasto - eléctricas, prendas calefactadas M12™, producto reacondicionado y productos de prueba y medición. Están disponibles distintas garantías independientes para estos productos.

**La vigencia de la garantía para los radios para obra, el puerto de energía M12™, la fuente de poder M18™, el ventilador para obra y las carretillas de trabajo industrial Trade Titan™ es de un (1) año a partir de la fecha de compra. La vigencia de la garantía para las llaves de impacto de alto torque con empuñadura en D de 1" M18 FUEL™, los cables de limpieza de drenajes, los accesorios de la pistola de aire para limpieza de drenajes AIRSNAKE™, los niveles láser USB REDLITHIUM™, el barreno de 0,3 m (25') TRAPSNAKE con CABLE DRIVE™, los accesorios para herramienta de prensado de FORCE LOGIC™ y láser de línea cruzada verde es de dos (2) años a partir de la fecha de compra. La vigencia de la garantía para la pistola de calor compacta M18™, el extractor de polvo de 30,3 l (8 gal.), las clavadoras de entramado M18™, la llave de impacto de torque controlado con yunque exterior de 1/2" M18 FUEL™ con ONE-KEY™, la llave de impacto de alto torque de 1" M18 FUEL™ con ONE-KEY™, el compresor silencioso compacto de 7,6 l (2 gal.) M18 FUEL™, los niveles láser M12™, el detector de láser de 19,8 m (165'), la clavadora de broches 23GA M12™, la ribeteadora ciega de 6,4 mm (1/4") M18 FUEL™ con ONE-KEY™, el raspador de neumáticos de baja velocidad M12 FUEL™, las pulidoras de órbita aleatoria M18 FUEL™, la engrapadora multiusos para cerca M18™, y la trípode láser de 1,8 m (72") es de tres (3) años a partir de la fecha de compra. La vigencia de la garantía para la luz LED de la lámpara de trabajo LED y del bulbo mejorado de LED de la lámpara de trabajo es de la vida útil del producto sujeto a las limitaciones anteriores. Si la luz LED o el bulbo LED falla durante el uso normal, se cambiará la pieza sin costo. No es necesario realizar el registro de la garantía para recibir la garantía correspondiente a un producto de herramienta eléctrica de MILWAUKEE. La fecha de fabricación del producto servirá para determinar la vigencia de la garantía si no se presenta ningún comprobante de compra al solicitar el servicio en garantía.

LA ACEPTACIÓN DE LOS RESARCIMIENTOS EXCLUSIVOS DE REPARACIÓN Y SUSTITUCIÓN AQUI DESCRITOS ES UNA CONDICIÓN DEL CONTRATO EN CUANTO A LA COMPRA DE TODO PRODUCTO DE MILWAUKEE. SI USTED NO ACEPTA ESTA CONDICIÓN, NO DEBE COMPRAR EL PRODUCTO. MILWAUKEE NO SERÁ RESPONSABLE EN NINGÚN CASO DE DAÑOS INCIDENTALES, ESPECIALES, EMERGENTES O PUNITIVOS NI DE NINGÚN COSTO, HONORARIOS DE ABOGADOS, GASTOS, PÉRDIDAS O DEMORAS QUE SUPUESTAMENTE SEAN CONSECUENCIA DE ALGÚN DAÑO, FALLA O DEFECTO DE ALGUNO DE LOS PRODUCTOS, INCLUYENDO, ENTRE OTROS, RECLAMACIONES POR PÉRDIDA DE UTILIDADES. ALGUNOS ESTADOS NO PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE RESPONSABILIDAD POR DAÑOS INCIDENTALES O EMERGENTES, POR LO QUE LA ANTERIOR LIMITACIÓN O EXCLUSIÓN PODRÍA NO APLICARSE EN SU CASO. ESTA GARANTÍA ES EXCLUSIVA Y SUSTITUYE TODAS LAS DEMÁS GARANTÍAS EXPRESAS, SEAN ESTAS ESCRITAS U ORALES. HASTA DONDE PERMITA LA LEY, MILWAUKEE DESCONOC CUALQUIER GARANTÍA IMPLÍCITA, INCLUYENDO SIN LIMITACIÓN CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O IDONEIDAD PARA UN FIN O USO ESPECÍFICO; HASTA EN QUE DICHO DESCONOCIMIENTO NO SEA PERMITIDO POR LA LEY, DICHAS GARANTÍAS IMPLÍCITAS SE LIMITAN A LA DURACIÓN DE LA GARANTÍA EXPRESA CORRESPONDIENTE SEGÚN LO ARRIBA DESCRITO. ALGUNOS ESTADOS NO PERMITEN LIMITACIONES EN LA VIGENCIA DE UNA GARANTÍA IMPLÍCITA, POR LO QUE LA ANTERIOR LIMITACIÓN PUDIERA NO APLICAR A USTED. ESTA GARANTÍA LE CONFIERE DERECHOS JURÍDICOS ESPECÍFICOS Y USTED PODRÍA, ADEMÁS, TENER OTROS DERECHOS QUE VARÍAN SEGÚN EL ESTADO.

Esta garantía aplica únicamente a los productos vendidos en EE. UU. y Canadá.

Consulte la pestaña "Búsqueda de centro de servicio" en la sección de "Piezas y servicio" del sitio web de MILWAUKEE en www.milwaukeeetool.com o llame al 1.800.SAWDUST (1.800.729.3878) para localizar su centro de servicio más cercano para darle servicio con y sin garantía a una herramienta eléctrica de Milwaukee.

PÓLIZA DE GARANTÍA - VALIDA SOLO PARA MÉXICO, AMÉRICA CENTRAL Y EL CARIBE

La garantía de TECHTRONIC INDUSTRIES es por 5 años a partir de la fecha original de compra.

Esta tarjeta de garantía cubre cualquier defecto de material y mano de obra en ese Producto.

Para hacer válida esta garantía, presente esta tarjeta de garantía, cerrada/sellada por el distribuidor o la tienda donde compró el producto, al Centro de Servicio Autorizado (ASC). O, si esta tarjeta no se ha cerrado/sellado, presente la prueba original de compra a ASC. Llame 55 4160-3547 para encontrar el ASC más cercano, para servicio, partes, accesorios o componentes.

Procedimiento para hacer válida esta garantía

Lleve el producto a ASC, junto con la tarjeta de garantía cerrada/sellada por el distribuidor o la tienda donde compró el producto, y cualquier pieza o componente defectuoso se reemplazará sin costo para usted. Cubriremos todos los costos de flete con relación a este proceso de garantía

Excepciones

Esta garantía no tendrá validez en las siguientes situaciones:

a) Cuando el producto se use de manera distinta a la que indica el manual del usuario final o de instrucciones.
b) Cuando las condiciones de uso no sean normales.
c) Cuando otras personas no autorizadas por TECHTRONIC INDUSTRIES modifiquen o reparen el producto.

Nota: si el juego de cables está dañado, tiene que reemplazarse en un Centro de Servicio Autorizado para evitar riesgos eléctricos.

CENTRO DE SERVICIO Y ATENCIÓN

Llame al 55 4160-3547

IMPORTADO Y COMERCIALIZADO POR

TECHTRONIC INDUSTRIES, MÉXICO, S.A. DE C.V.

Miguel de Cervantes Saavedra No.301 Piso 5, Torre Norte

11520 Colonia Ampliación Granada

Miguel Hidalgo, Ciudad de Mexico, Mexico

Modelo:

Fecha de Compra:

Sello del Distribuidor:
