MANUAL DE USUARIO 101865 BARTSCHER

Finalidad del manual.... 4

Identificación Fabricante y máquina.... 4

Descripción de la amasadora.... 5

Características técnicas.... 5

Instrucciones "mando digital" (opcional)...... 5

Dimensiones totales.... 6

Dispositivos de seguridad.... 6

Informaciones sobre la seguridad...... 6

2 INFORMACIONES SOBRE LA INSTALACIÓN

Embalaje y desembalaje 7

Zona de instalación.... 7

Conexión eléctrica 7

3 INFORMACIONES SOBRE EL USO Y L A LIMPIEZA

Descripción de los mandos.... 8

Uso de la amasadora.... 8

Consejos para el uso.... 8

Limpieza al final de la jornada.... 9

Extracción de las partes amovibles mod."CNS". 9

Inactividad de la máquina durante mucho tiempo..... 9

4 BÚSQUEDA AVERÍAS

Preliminares.... 9

Defectos, causas, remedios.... 9

ANEXOS

Eliminación y reciclaje

Catalogo de repuestos

Esquema electrico

Finalidad del manual

Este manual ha sido redactado por el Fabricante y es parte integrante de la dotación de la máquina. Durante la fase de proyecto y fabricación, él ha prestado especial atención a aquellos aspectos que podrían causar riesgos para la seguridad y la salud de las personas que interactúan con la máquina. Además del respeto de las leyes vigentes en materia, él ha observado todas las “normas dela buena técnica de fabricación”. La finalidad de estas informaciones es sensibilizar los usuarios para que pongan especial atención a la prevención de cualquier riesgo. De todas formas, la prudencia es insustituible. Así mismo, la seguridad está en las manos de todos los operadores que interactúan con la máquina. Guardar este manual en un lugar adecuado, con el fin de tenerlo siempre al alcance de la mano para poder consultarlo. Con el fin de poner en evidencia algunas partes del texto, se han introducido los siguientes símbolos:

PELIGRO - ATENCIÓN: indica los peligros que pueden causar graves lesiones ; es necesario prestar atención.

INFORMACIONES: indicaciones técnicas de gran importancia.

Al presente manual se adjuntan:

• el certificado de garantía donde se indican las condiciones de garantía impuestas por el Fabricante.
• los documentos que certifican la conformidad con las leyes vigentes en materia de seguridad y salud de las personas.

Por cualquier solicitud de Asistencia Técnica, informaciones y pedidos de piezas de recambio, dirigirse a su Revendedor Autorizado.

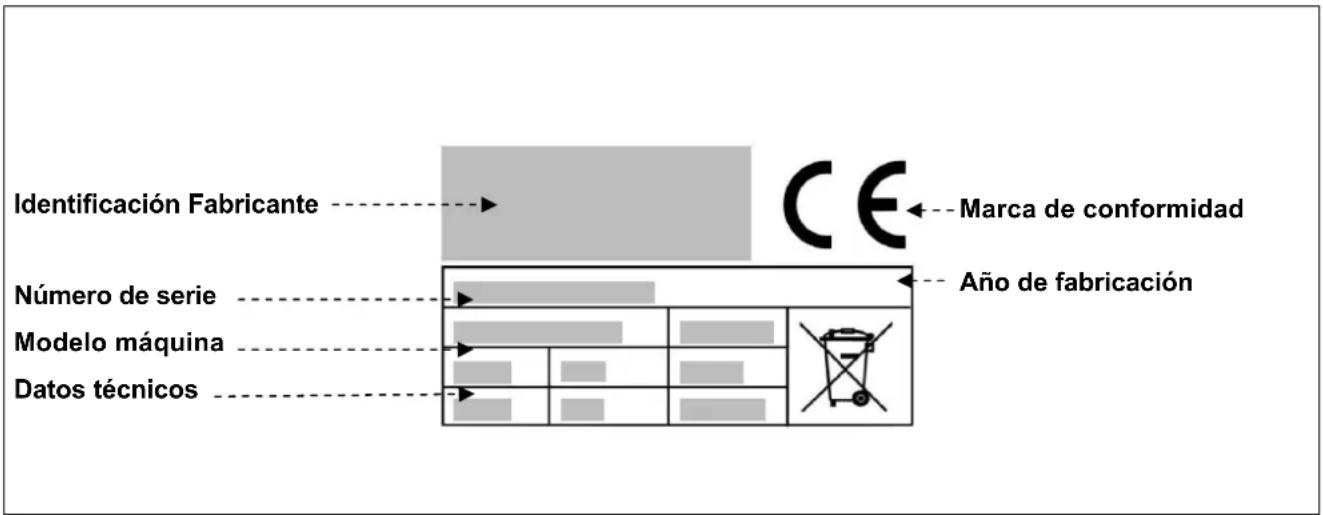

Identificación Fabricante y máquina

Identificación Fabricante Número de serie Modelo máquina Datos técnicos Marca de conformidad Año de fabricación

Descripción de la amasadora

La amasadora con espiral es una máquina de uso profesional para hornos y pizzarias. La máquina, en sus diferentes versiones (7-12-18-25-38-50 Kg. de masa) responde a las más variadas exigencias de producción, permitiendo la realización de varios tipos de masa (indicada sobre todo para masas blandas como pizza y pan). La máquina se ha realizado con estructura revestida de

esmalte antirrayas, fácil de limpiar. Está provista de dispositivos de seguridad conformes con las Directivas Europeas.

Existen 3 modelos de amasadora:

Mod."SN - FN - CNS":

7/SN (7 Kg. de masa)

12/SN - 12/FN - 12/CNS (12 Kg. de masa)
18/SN - 18/FN - 18/CNS (18 Kg. de masa)
25/SN - 25/FN - 25/CNS (25 Kg. de masa)
38/SN - 38/FN - 38/CNS (38 Kg. de masa)
50/SN - 50/FN - 50/CNS (50 Kg. de masa)

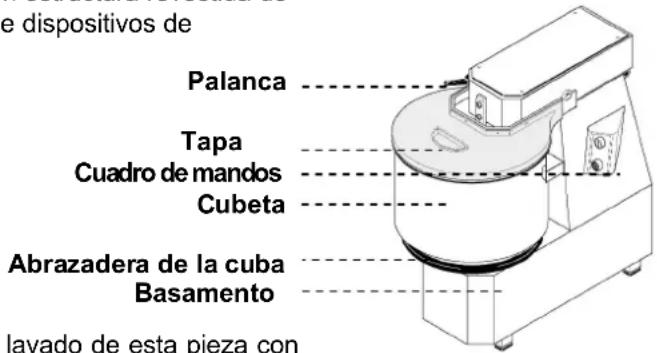

e dispositivos de Palanca Tapa Cuadro de mandos Cubeta Abrazadera de la cuba Basamento lavado de esta pieza con

Se puede desmontar la cubeta, lo cual permite el lavado de esta pieza con agua corriente caliente o bien en el lavavajillas.

Características técnicas

Descripciones	Unidad de medida			7/SN		12/SN		18/SN	25/SN
Alimentación de energía eléctrica	V Hz Ph	230V 50Hz 1Ph230/400V 50Hz 3Ph							230/400V50Hz 3Ph
Potencia	kW (HP)	0.37(0.5)	0.75 (1)	0.75 (1)		1.5 (2)		1.5 (2)	2.2 (3)
Amasado para cada ciclo	kg	7	12	18		25		38	50
Peso neto	kg	39	58	59		93		105	175
Peso con embalaje	kg	46	65	66		100		112	195
Descripciones	Unidad de medida	12/CNS-FN		18/CNS-FN	25/CNS-FN		38/CNS-FN		50/CNS-FN
Alimentación de energía eléctrica	V Hz Ph	230V 50Hz 1Ph230/400V 50Hz 3Ph							230/400V50Hz 3Ph
Potencia	kW (HP)	0.75 (1)	0.75 (1)		1.5 (2)		1.5 (2)		2.2 (3)
Amasado para cada ciclo	kg	12	18		25		38		50
Peso neto	kg	65	66		103		115		206
Peso con embalaje	kg	72	73		112		127		230
Nivel de ruido		< 70 dB(A)
Instalación		En el piso

Instrucciones "mando digital" (opcional)

Asegúrese de que la clavija de alimentación esté correctamente conectada a la toma corriente y presione la tecla "START/STOP"; la máquina se encenderá y estará lista para el uso (se iluminará el led al costado de la tecla). Para iniciar la máquina en modalidad "temporizador", presione 2 veces seguidas la tecla con el símbolo del reloj (se iluminará el led que se encuentra al lado) y configure el tiempo deseado para amasar mediante las teclas +/-. Luego de haber configurado el tiempo deseado para amasar (visualizado en el visor), y una vez confirmado que la

tapa de la olla está baja, presione la tecla "START/STOP", para poner en movimiento la máquina; en el visor se leerá la cuenta regresiva del tiempo configurado anteriormente.

En caso de que se desee detener la máquina para agregar ingredientes o por cualquier otro motivo, antes de levantar la tapa de la olla, ponga la máquina en pausa presionando nuevamente la tecla "START/STOP", de este modo se detendrá también el temporizador, y volverá a arrancar junto con la máquina solo bajando primero la tapa y luego presionando nuevamente la tecla "START/STOP".

Antes de levantar la tapa de la olla ponga en pausa la máquina, de lo contrario el temporizador continuará su cuenta regresiva, incluso si la máquina está parada. Una vez completado el tiempo, la máquina se detendrá.

Si se desea trabajar sin temporizador, presione 2 veces consecutivas la tecla con el símbolo de la "mano" (manual), se iluminará el led de al lado (excluye el temporizador), y, presionando la tecla "START/STOP", arrancará la máquina en modalidad manual. Una vez terminado el ciclo si se presiona la tecla "START/STOP", la máquina se detiene. Para apagar completamente el visor mantenga presionada la tecla "START/STOP" durante 3 segundos aproximadamente.

Dimensiones totales

mm	A	B		C	mm	A	B	C	SN C	CNS-FN
7	450	700	720		7	280	560	560	\
12	450	700	870		12	350	650	600	620
18	450	700	870		18	390	670	600	620
25	550	850	970		25	430	730	690	710
38	550	850	970		38	480	800	710	730
50	600	950	1150		50	530	910	920	940

Dispositivos de seguridad

Microinterruptor: al levantar la tapa de la cubeta, apaga la máquina. Después de cerrar la tapa, volver a activar la máquina apretando el botón I

Microinterruptor: al levantar la cabezada, apaga la máquina. Después de cerrar la cabezada, volver a activar la máquina apretando el botón I (sólo mod.CNS-FN)

Telerruptor: en caso de ausencia de corriente accidental, requiere la reactivación voluntaria de la máquina

Sensor: no pone en marcha la máquina si no detecta la presencia de la cuba (solo mod. CNS)

Informaciones sobre la seguridad

- Antes de realizar cualquier operación de instalación y uso, es muy importante consultar atentamente este maual. El constante respeto de las indicaciones contenidas en el manual, garantiza la seguridad tanto de la persona como de la máquina.

- Por ninguna razón efectuar operaciones de inadecuado mantenimiento en los dispositivos de seguridad.

- Se recomienda respetar estrictamente las normas de seguridad en el trabajo promulgadas por los organismos encargados en cada País.

- El fabricante declina toda responsabilidad debida a daños a personas o cosas causados por la inobservancia de las normas de seguridad.

- El correcto posicionamiento de la máquina, la iluminación y la limpieza del lugar, son condiciones muy importantes por lo que se refiere a la seguridad personal.

- No exponer la máquina a los agentes atmosféricos.

- La conexión y la puesta en función de la máquina deben ser realizadas exclusivamente por personal técnico especializado.

- Verificar que las características de la instalación donde se monta la máquina correspondan a los datos troquelados en la placa.

- Averiguar que la máquina está conectada a una instalación de puesta a tierra.

- La zona de trabajo alrededor de la máquina debe siempre mantenerse limpia y seca.

- Utilizar las prendas previstas por las normas para la prevención de los accidentes en el trabajo.

- Esta máquina debe destinarse solamente para los usos previstos; cualquier otro empleo debe considerarse improprio y, por consiguiente, peligroso.

- Verificar la idoneidad y el peso de los productos para elaborar; no sobrecargar la máquina más de su capacidad.

- Está prohibido introducir objetos, accesorios, manos u otro en las partes peligrose.

- Guardar la máquina fuera del alcance de los niños.

- Al no utilizar la máquina, desenchufarla.

- En caso de averías y/o inconvenientes durante el uso, no realizar personalmente las reparaciones sino dirigirse al Revendedor Autorizado.

- Pedir recambios originales.

- Antes de realizar cualquier operación de limpieza de la máquina, desconectar la alimentación eléctrica sacando el enchufe de la toma.

- Para la limpieza, no utilizar chorros de agua de alta presión.

INFORMACIONES SOBRE LA INSTALACIÓN

2

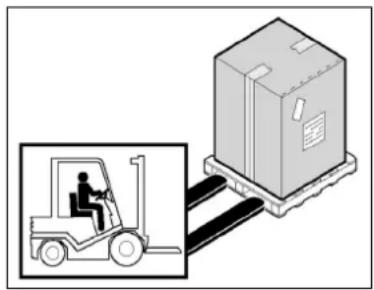

Embalaje y desembalaje

La máquina está embalada en cartón con la introducción de espuma de poliestireno para garantizar su perfecta integridad durante el traslado.

• Mover el embalaje según las instrucciones.
• Abrir el embalaje y verificar la integridad de todos los componentes. Guardar el embalaje para eventuales y futuros traslados.
• Quitar los tornillos A y levantar la máquina de la paleta.
• Quitar los estribos B.
• Levantar la máquina tal como se indica y posicionarla en la zona destinada a la instalación.

La zona pre-stablecida deberá ser adecuadamente iluminada y disponer de una toma de distribución de la energía eléctrica. El plano de apoyo deberá ser suficientemente amplio, bien nivelado y seco. La instalación deberá efectuarse en lugares con atmósfera no explosiva. De todas formas, la instalación deberá realizarse también en el respeto de las leyes vigentes en materia de seguridad en el trabajo.

Tabla Condiciones Ambientales

Descripciones	Valores
Temperatura de funcionamiento	0÷35 °C (32÷95 °F)
Temperatura de almacenaje -15	a +65 °C (de -6.8 a +149 °F)
Humedad relativa	Máxima 80% con temperatura ambiente de 20 °CMáxima 50% con temperatura ambiente entre 20÷60 °C
Cantidad de polvo en el ambiente	Inferior a 0.03 g/m3

Conexión eléctrica

A PELIGRO - ATENCIÓN: La conexión eléctrica a la red de alimentación debe ser realizada por personal especializado.

Verificar el buen estado de la instalación puesta a tierra del establecimiento. Verificar que la tensión de línea (V) y la frecuencia (Hz) correspondan a las de la máquina (Ver la placa de identificación y el esquema eléctrico). La máquina está dotada de un cable eléctrico donde hay que conectar un enchufe multipolar. El enchufe debe conectarse a un interruptor general de pared provisto de diferencial.

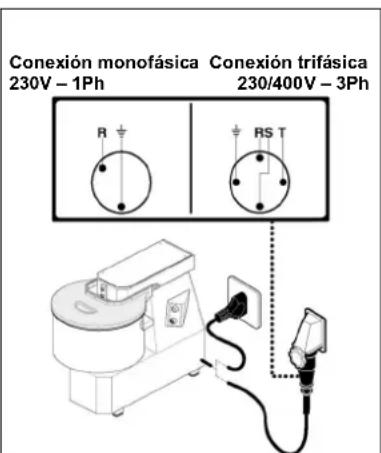

Conexión trifásica

— Hacer funcionar la máquina durante unos segundos y verificar que la rotación del accesorio sea correcta. En caso contrario, quitar la tensión e invertir dos de las tres fases en el enchufe.

Conexión monofásica 230V - 1Ph Conexión trifásica 230/400V - 3Ph R RS T

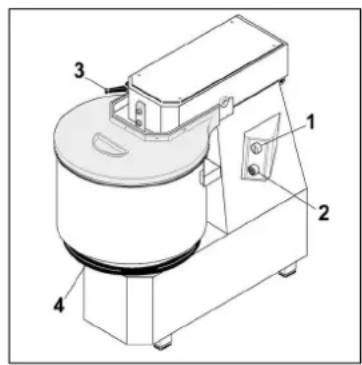

Descripción de los mandos

1) Botón de puesta en marcha "I"

Apretar el botón para activar la rotación de la máquina.

La puesta en marcha está habilitada sólo si se ha bajado la tapa.

2) Botón de parada "0"

Apretar el botón para detener la rotación de la máquina.

3) Palanca para bloquear la cabezada (mod.CNS-FN)

Gire la palanca para levantar (en el sentido contrario de las agujas del reloj) o bloquear (en el sentido de las agujas del reloj) la cabezada.

4) Brida para bloquear la artesa (mod.CNS)

Gire la brida para bloquear (en el sentido contrario de las agujas del reloj) o desbloquear la artesa (en el sentido de las agujas del reloj).

• Levantar la tapa de la cubeta para introducir los ingredientes de la masa.
• Cerrar la tapa de la cubeta.
• Apretar la palanca para bloquear la cabezada por los mod.CNS-FN.
• Bloquear la artesa girando la brida inferior por los mod.CNS.
• Poner en marcha la máquina apretando el bóton "l" correspondiente; la activación se realiza sólo si se ha bajado la tapa y si la cuba está bien colocada en la abrazadera.
• Al finalizarse el trabajo, apagar la máquina apretando el bóton de parada “0”.
• Abrir la tapa y sacar el producto elaborado.
• Al finalizarse un trabajo, lavar la cubeta y la espiral con agua caliente y detergentes.
• Con una esponja húmeda, limpiar la parte interior de la tapa.

Versión de 2 velocidades

• Levantar la tapa de la cubeta para introducir los ingredientes de la masa.
• Cerrar la tapa de la cubeta.
• Apretar la palanca para bloquear la cabezada por los mod.CNS-FN.
• Bloquear la artesa girando la brida inferior por los mod.CNS.
• Girar el selector de velocidad a la posición 2.
• Poner en marcha la máquina apretando el bóton "l" correspondiente; la activación se realiza sólo si se ha bajado la tapa y si la cuba está bien colocada en la abrazadera.
• Cuando la pasta de vuelve una amalgama bastante compacta (después de aprox. 5 minutos), detener la máquina presionando el pulsador de parada “0” y girar el selector de velocidad a la posición 1.
• Poner nuevamente en marcha la máquina, presionando el pulsador de marcha “I”, hasta que la pasta adquiera la consistencia deseada.
• Al finalizarse el trabajo, apagar la máquina apretando el bóton de parada "0".
• Abrir la tapa y sacar el producto elaborado.
• Al finalizarse un trabajo, lavar la cubeta y la espiral con agua caliente y detergentes.
• Con una esponja húmeda, limpiar la parte interior de la tapa.

Consejos para el uso

Para cada litro de agua que se vierte en la artesa se necesitan aproximadamente 2 Kg. de harina; de todos modos hay que ver cada vez el tipo de masa que se desea obtener y el tipo de harina que se usa. Le aconsejamos que vierta en primer lugar el agua en la cubeta.

Capacidad de producción:

Mod. 7/SN: Verter en la artesa 2,5 litros de agua y 2 Kg. de harina

Tras 1-2 minutos de elaboración añadir otros 2,5 Kg. de harina.

Mod. 12/SN-12/CNS-12/FN: Verter en la artesa 4 litros de agua y 4 Kg. de harina

Tras 1-2 minutos de elaboración añadir otros 4 Kg. de harina.

Mod. 18/SN-18/CNS-18/FN: Verter en la artesa 6 litros de agua y 6 Kg. de harina

Tras 1-2 minutos de elaboración añadir otros 6 Kg. de harina.

Mod. 25/SN-25/CNS-25/FN: Verter en la artesa 8 litros de agua y 8 Kg. de harina

Tras 1-2 minutos de elaboración añadir otros 9 Kg. de harina.

Mod. 38/SN-38/CNS-38/FN: Verter en la artesa 13 litros de agua y 12 Kg. de harina

Tras 1-2 minutos de elaboración añadir otros 13 Kg. de harina.

Mod. 50/SN-50/CNS-50/FN: Verter en la artesa 17 litros de agua y 16 Kg. de harina

Tras 1-2 minutos de elaboración añadir otros 17 Kg. de harina.

Limpieza al final de la jornada

• Al finalizar una jornada de trabajo, desconectar el enchufe de la toma de corriente.
• Realizar una cuidadosa limpieza de la máquina utilizando detergentes neutros.
• Limpiar las partes exteriores de la máquina con una esponja húmeda.
• No utilizar estropajos metálicos y detergentes abrasivos.

Extracción de las partes amovibles

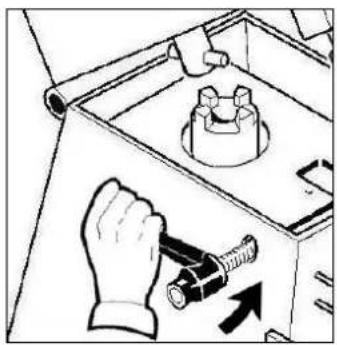

Levantar la cabezada girando la palanca de bloqueaje en el sentido de las agujas del reloj (mod.CNS).

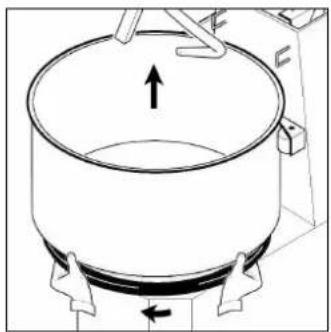

Para extraer la cubeta gire en el sentido de las agujas del reloj la brida inferior y levante la artesa hacia arriba (mod.CNS).

INFORMACIONES: Antes de iniciar cada ciclo de trabajo compruebe que las partes amovibles estén bien sujetas a la máquina.

Apriete la artesa girando la brida inferior en el sentido contrario de las agujas del reloj.

Inactividad de la máquina durante mucho tiempo

En caso de que nose utilice la máquina durante mucho tiempo, desactivar el interruptor general de pared, efectuar una limpieza general de la máquina y cubrirla con una tela para protegerla del polvo.

BÚSQUEDA AVERÍAS

4

Preliminares

En caso de averías o funcionamientos incorrectos, le aconsejamos desactivar el interruptor general de pared y dirigirse al Servicio de Asistencia de su Revendedor. No desmontar las partes internas de la máquina.

¡El Fabricante declina toda responsabilidad debida a eventuales operaciones de inadecuado mantenimiento!

Defectos, causas, remedios

Defecto	Causa	Remedio
Interruptor general desactivadoLa máquina no se pone en marcha	Falta de tensión en la línea de alimentación	Llevar el interruptor general a la posición “I”
	Fusible de protección de la ficha electrónica interrumpido	Dirigirse al Servicio de Asistencia de su Revendedor
		Dirigirse al Servicio de Asistencia de su Revendedor

7-12-18-25-38-50/SN

12-18-25-38-50/FN

12-18-25-38-50/CNS

Características técnicas....5

Características técnicas

La presencia de los símbolos aquí reproducidos (contenedor de basura tachado), en la placa de datos del aparato, indica al final de su vida útil, éste deberá ser desguazado y reciclado según cuanto previsto por la Directiva Europea. La Directiva prevé la recolección separada de los aparatos eléctricos y electrónicos por medio de un sistema de recolección denominado RAEE. En el momento de la compra de un nuevo aparato el usuario está obligado a no eliminar el aparato como basura urbana, sino que deber entregarlo, como intercambio del nuevo, al revendedor o distribuidor. El revendedor se encargará de su desguace siguiendo los procedimientos previstos por el sistema de recolección de los RAEE. En caso de tratarse de desguace, exclusivamente en el territorio italiano, contactar el productor, el cual le dará la información adecuada sobre la eliminación de la máquina en el centro de recolección más cercano al usuario. Los usuarios que residen fuera del territorio italiano deberán contactar los Ministerios del Medio ambiente de su país, los cuales suministrarán la información necesaria para una eliminación correcta. El no respeto de los procedimientos de eliminación puede provocar efectos nocivos que dañan el medioambiente y las personas. Por lo tanto la eliminación clandestina, total o parcial, de los aparatos por parte de los usuarios, implicará sanciones por parte de las Autoridades Competentes.
