5.3. Instalación del cuerpo de la protección contra salpicaduras

Durante la instalación del cuerpo e la protección contra salpicaduras respete las siguientes instrucciones:

1. Coloque la parte trasera del cuerpo en la parrilla (A).

2. Enganche los laterales (B) y ajústelos.

A B

5.4. Instalación del cuerpo de la protección contra salpicaduras

Pausa prolongada en el uso del aparato

Instrucciones de uso normal del aparato

6.1. Instrucciones de limpieza y mantenimiento

4.1. Consejos generales.... 4
4.2. Descripción del aparato 4
4.3. Equipamiento y accesorios 4
4.4. Seguridades 5
4.5. Placa de identificación.... 5
4.6. Sustitución de los subconjuntos....6

1. OPERACIÓN Y FUNCIONAMIENTO....6

5.1. Descripción de la operación....6
5.2. Ignición del quemador....6
5.3. Instalación del cuerpo de la protección contra salpicaduras 7
5.4. Indicaciones de uso del aparato 7

1. LIMPIEZA Y MANTENIMIENTO....8

6.1. Instrucciones de limpieza y mantenimiento 8
6.2. Mantenimiento correcto 8
6.3. Limpieza de la plancha....8

1. PROBLEMAS DE FUNCIONAMIENTO 9

2. INSTALACIÓN....9

8.1. Embalado y desembalado....9
8.2. Instalación (técnico de servicio) 10
8.3. Conexión de gas (técnico de servicio) 11
8.4. Evacuación de productos de combustión 11
8.5. Montaje del aparato en serie....12
8.6. Rearme a otro tipo de gas (técnico de servicio) 12
8.7. Control (personal de servicio) 12

1. PREFERENCIAS (técnico de servicio) 13

9.1. Ajuste del valor mínimo en la válvula de gas 25-ST....13
9.2. Ajuste del valor mínimo en la válvula 630....13
9.3. Sustitución de la tobera del quemador.... 14
9.4. Ajuste de la entrada de aire en el quemador 15
9.5. Sustitución de la tobera de la llama de encendido 15

1. ELIMINACIÓN DEL APARATO....16

ANEXOS....I

2. ÍNDICE

A

Ajuste de la entrada de aire en el quemador 15

Ajuste del valor mínimo en la válvula 630 13

Ajuste del valor mínimo en la válvula de gas del quemador de la placa de calefacción 13

C

Conexión de gas 11

Consejos generales 4

D

Descripción de la operación 6

Descripción del aparato 4

Desembalado 9

E

ELIMINACIÓN DEL APARATO 16

Embalado 9

Equipamiento y accesorios 4

Evacuación de productos de combustión 11

|

Ignición del quemador 6

Indicaciones de uso del aparato 7

Inspección 12

Instalación 10

Instalación del cuerpo de la protección contra

salpicaduras 7

Instrucciones de limpieza 8

Instrucciones de uso normal del aparato 7

L

Limpieza de la plancha 8

M

Mantenimiento 8

Mantenimiento correcto 8

Montaje del aparato en serie 12

P

Pausa prolongada en el uso del aparato 7

Placa de identificación 5

PREFERENCIAS 13

Rearme a otro tipo de gas 12

s

SEGURIDAD 3

Seguridades 5

Sustitución de la tobera de la llama de

encendido 15

Sustitución de la tobera del quemador 14

Sustitución de los subconjuntos 6

3. SEGURIDAD

Antes de usar el aparato lea

detenidamente estas instrucciones y advertencias contenidas en este manual.

El manual contiene información básica sobre el uso seguro y mantenimiento del aparato.

Guarde el manual para futuras consultas.

Durante el diseño y la fabricación, el fabricante hizo todo lo posible a fin de evitar riesgos para la seguridad y salud de las personas que operen el aparato.

Lea detenidamente las instrucciones contenidas en este manual y las indicaciones colocadas en el aparato. En particular, es recomendable respetar todas las instrucciones de seguridad.

No intervenga ni retire dispositivos de seguridad instalados. La inobservancia de estas instrucciones podrá dar lugar a riesgos para la seguridad y salud de las personas.

Es recomendable realizar varias pruebas a fin de conocer la disposición y las principales funciones de los elementos de operación, especialmente aquellos que sirven para conectar y desconectar el aparato.

El aparato puede usarse solo para los fines previstos, cualquier otro uso del mismo se considera uso disconforme.

El fabricante no asume responsabilidad de daños materiales o corporales surgidos a consecuencia del uso incorrecto o erróneo del aparato.

Cualquier trabajo relacionado con el mantenimiento que requiera cualificaciones técnicas determinadas o capacidades especiales podrá ser llevado a cabo solo por el personal cualificado.

A fin de garantizar la higiene y proteger los alimentos contra la contaminación, todos los elementos que están en contacto directo o indirecto con los mismos y todas las áreas colindantes deben limpiarse con esmero. Para ello, se deben usar solo agentes de limpieza previstos para el contacto con los alimentos; evite el uso de agentes inflamables o nocivos para la salud.

Después de cada uso del to asegúrese de que el ador está apagado, se han tivado los elementos de control an desconectado los tubos de ntación de gas.

El aparato durante su instalación, ajuste xión a la alimentación de gas (Capítulo 8 ALACIÓN") requiere la aplicación de precauciones.

Si el aparato no se usa por más, deben desconectarse no solo los de alimentación, sino también se todas las partes internas y externas parato (Capítulo 6 "LIMPIEZA Y ENIMIENTO").

No limpie el aparato con el chorro de agua.

4. CONSEJOS Y ADVERTENCIAS GENERALES

4.1. Consejos generales

Este manual de instrucciones fue elaborada por el fabricante a fin de proporcionar información necesaria para el trabajo con el aparato al personal autorizado.

Es recomendable que tal personal lea detenidamente su contenido y lo aplique en su trabajo.

La lectura de información contenida en este documento permitirá evitar riesgos para la seguridad y salud de las personas.

Guarde este manual durante toda la vida útil del aparato, en un lugar conocido y de fácil acceso, para que en cualquier momento se pueda consultarlo.

A fin de sobresaltar la información importante en el texto o prestar atención a los datos relevantes se usaron símbolos especiales descritos a continuación:

Advertencia

Indica instrucciones de seguridad importantes. A fin de evitar riesgos para la seguridad y salud de las personas y no causar daños adopte procedimientos adecuados.

Atención

i Indica la información técnica especia- mente importante que no se podrá despreciar.

4.2. Descripción del aparato

El aparato llamado PLANCHA A GAS se ha diseñado y fabricado para el sector de gastronomía profesional con el objetivo de preparar directamente alimentos en la misma. En función de las necesidades, se ofrecen versiones con una o dos planchas.

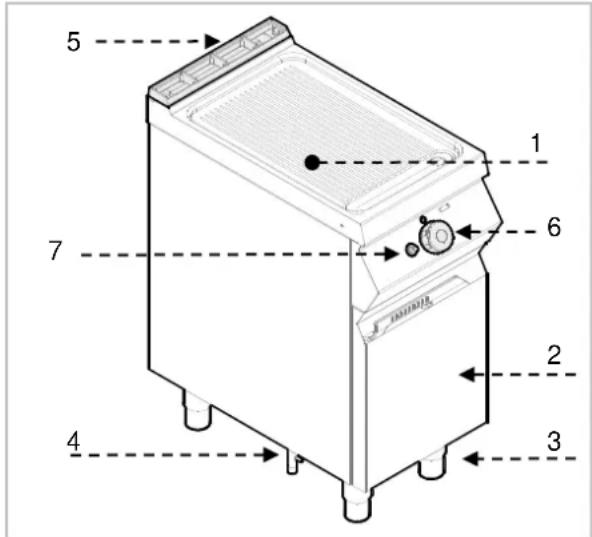

1) Plancha
2) Parte inferior
3) Pies de nivelación ajustables
4) Conexión de gas
5) Escape: evacuación de gases de combustión.
6) Perilla reguladora de gas: ajusta la temperatura de la plancha.
7) Ignición del quemador: ignición piezoeléctrica del quemador.

8)

5 1 6 7 2 4 3

4.3. Equipamiento y accesorios

El aparato se suministra con el siguiente equipamiento:

A. Bandeja de goteo de aceite

A pedido podemos dotar el aparato de los siguientes accesorios:

A. Cuerpo de la protección contra salpicaduras

B. Tapón

4.4. Seguridades

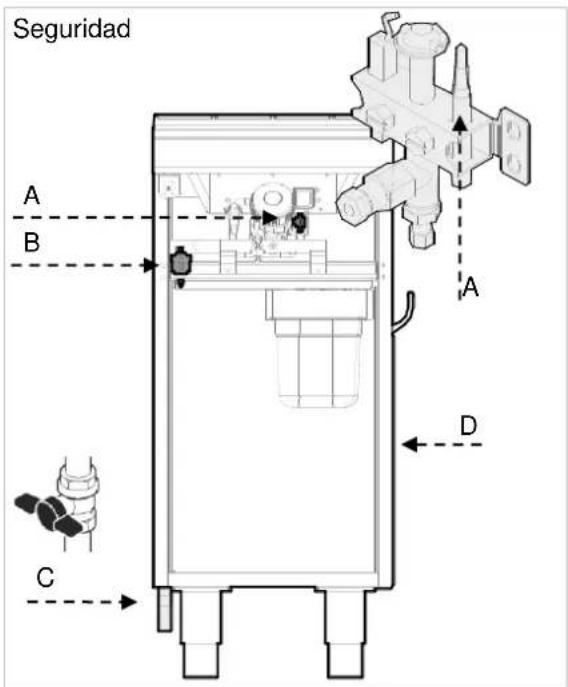

Seguridad A B A D C

El aparato dispone de los sistemas de seguridad siguientes:
A. Termopar de seguridad: si se apaga la llama, bloquea el suministro de gas.

B. Termostato de seguridad: bloquea el suministro de gas en caso de sobrecalentamiento (aplicable solo a la versión cromada).
C. Válvula de alimentación de gas: Parra abrir y cerrar el tubo de alimentación de gas.

Cada día hay que comprobar el funcionamiento correcto y la eficacia de las seguridades.

Si se activa el termostato de seguridad, hay que restablecer los ajustes de servicio originales en el aparato.

1. Deje la plancha que se enfríe.
2. Abra la puerta (D).
3. Pulse el botón del termostato de seguridad (B) para reanudar el suministro de gas.
4. Cierre la puerta (D).

Para saber cuál se los termostatos se ha activado en caso de aparatos con dos planchas, compruebe cuál de los quemadores no funciona y pulse el botón del respectivo termostato.

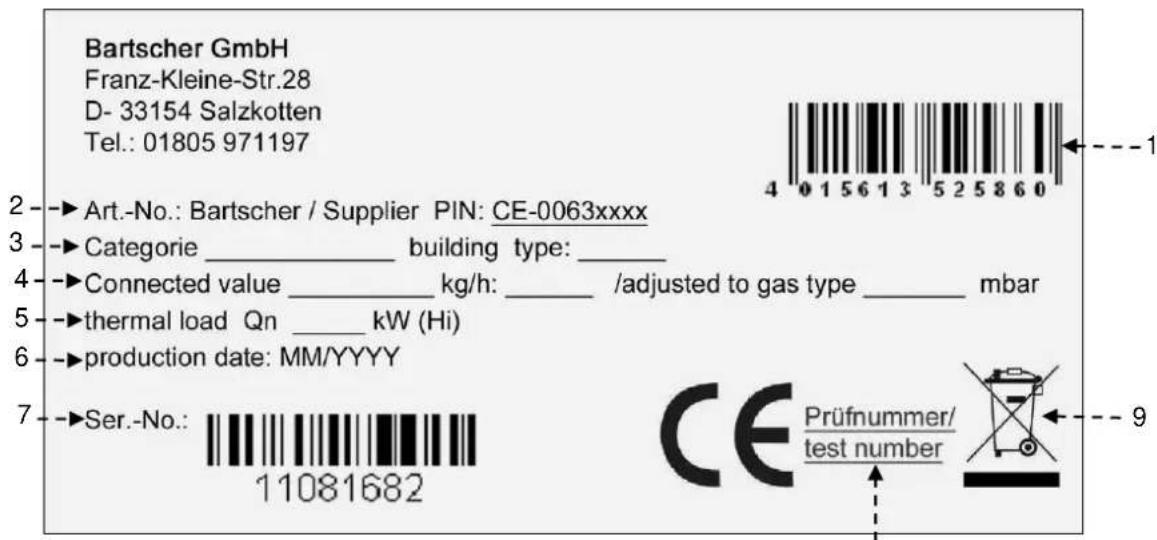

4.5. Placa de identificación

La placa de identificación mostrada está fijada directamente en el aparato. En la placa se dan todas las indicaciones e información necesaria para el uso seguro del aparato.

1) Número EAN
2) Código / N° de modelo / N° de certificado CE
3) Categoría del aparato / tipo de construcción

1) Valor de conexión / Consumo de gas / Ajustes de fábrica para el tipo determinado de gas
2) Carga térmica
3) Fecha de fabricación
4) N° de serie
5) Declaración de conformidad CE
4) Símbolo REEE

Bartscher GmbH Franz-Kleine-Str.28 D- 33154 Salzkotten Tel.: [phone]►Art.-No.: Bartscher / Supplier PIN: CE-0063xxxx 3►Categorie ________ building type: ____ 4►Connected value ________ kg/h: ________ /adjusted to gas type ________ mbar 5►thermal load Qn ________ kW (Hi) 6►production date: MM/YYYY 7►Ser.-No.: 11081682 CE Prüfnummer/ test number 9

8

4.6. Sustitución de los subconjuntos

Antes de proceder a la sustitución de un subconjunto, active todos los dispositivos de seguridad existentes en el aparato. Sobre todo, hay que cerrar la llave de paso de gas y asegurar el acceso al aparato que, en caso de activación, podrá provocar situaciones inesperadas con riesgo de seguridad y salud de las personas.

Si resulta necesario, sustituya los subconjuntos gastados por piezas de recambio originales.

No asumimos responsabilidad de daños de personas o subconjuntos producidos por haber empleado piezas de recambio no originales e intervenido en el aparato sin autorización del fabricante. Tales circunstancias podrían cambiar requisitos de seguridad.

5. OPERACIÓN Y FUNCIONAMIENTO

5.1. Descripción de la operación

Los elementos de control de las funciones más importantes están situados en el panel de operación del aparato.

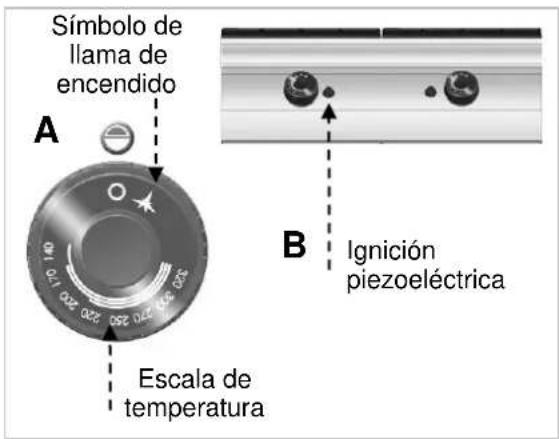

A) Perilla reguladora de gas: regula el suministro de gas y cambia la temperatura.
B) Ignición piezoeléctrica: activa la llama de encendido del quemador.

Símbolo de llama de encendido A 200 500 700 250 300 500 700 250 Escala de temperatura B Ignición piezoeléctrica

5.2. Ignición del quemador

IGNICIÓN

A) Para activar la llama de encendido, pulse y gire la perilla reguladora del quemador de gas seleccionado (posición 1). Encienda la llama de encendido con una cerilla.
B) Mantenga la perilla reguladora de gas durante unos 10 segundos para calentar el elemento térmico y luego suéltela.

C) Para encender el quemador de gas gire la perilla reguladora de gas a la izquierda (posición 2).
D) Ajuste la potencia del quemador de gas (posición 3).

A) Gire la perilla reguladora de gas a la derecha para apagar el quemador de gas (posición 1).

B) Gire la perilla reguladora de gas a la derecha para apagar la llama de encendido (posición 0).

PLANCHA CROMADA

El aparato con la plancha cromada debe calentarse durante unos 30 minutos a temperatura de 200 °C.

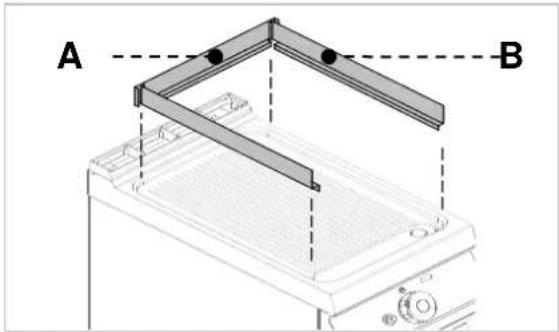

5.3. Instalación del cuerpo de la protección contra salpicaduras

Durante la instalación del cuerpo e la protección contra salpicaduras respete las siguientes instrucciones:

1. Coloque la parte trasera del cuerpo en la parrilla (A).
2. Enganche los laterales (B) y ajústelos.

A B

5.4. Indicaciones de uso del aparato

Pausa prolongada en el uso del aparato

Si no se piensa usar el aparato por más tiempo, siga el procedimiento descrito a continuación:

1. Corte el suministro de gas con la válvula de cierre.
2. Limpie bien el aparato y la superficies colindantes.
3. Aplique una capa de aceite de vaselina en las superficies de acero inoxidable.
4. Realice todos los trabajos de mantenimiento.

Instrucciones de uso normal del aparato

A fin de garantizar el uso correcto del aparato siga las siguientes instrucciones:

Use solo los accesorios indicados por el fabricante;
➢ Verifique si el fondo del horno está bien colocado.

No use el aparato para freir en aceite o grasa en la plancha.

No ase en la plancha alimentos ultra congelados, dado que podrán dañarla.

No raspe la pancha para eliminar los restos de alimentos; se recomienda especial atención en caso de plancha cromada.

Encomiende la ejecución de los siguientes trabajos de mantenimiento al personal competente:

➢ Control de presión y hermeticidad de los tubos de gas
▶ Control de eficacia de los termopares
➢ Control de funcionamiento correcto del escape y su limpieza, si procede
▶ Control de los termostatos de seguridad.

6. LIMPIEZA Y MANTENIMIENTO

6.1. Instrucciones de limpieza y mantenimiento

Antes de proceder a los trabajos antenimiento active todos los sitivos de seguridad existentes aparato.

Sobre todo, hay que cerrar la llave de corte de gas y asegurar el acceso a los dispositivos que, en caso de activación, podrán provocar situaciones inesperadas con riesgo para la salud de las personas.

6.2. Mantenimiento correcto

El mantenimiento adecuado incluye la limpieza diaria de todas las partes que están en contacto con los alimentos y el mantenimiento sistemático del quemador y las toberas.

El mantenimiento adecuado permite obtener el mejor rendimiento, la vida útil más larga del aparato y el funcionamiento correcto de los dispositivos de seguridad.

Nunca dirija el chorro de agua ni la lavadora de alta presión hacia el aparato.

Para limpiar las superficies de acero inoxidable no use lana de hierro ni cepillo de hierro, ni rascador de hierro, dado que podrán dejar partículas de hierro en la superficie del aparato que, debido a la oxidación, podrán causar la formación de herrumbre.

Para remover restos secos use raspador de madera o de plástico o esponja blanda de limpieza.

En caso de paradas prolongadas de uso del aparato, aplique una capa de aceite de vaselina en todas las superficies de acero inoxidable.

No use agentes de limpieza que ngan sustancias peligrosas o gas para la salud (disolventes, ina, etc.).

Al final de la jornada de trabajo efectúe la limpieza de:

plancha

aparato

6.3. Limpieza de la plancha

Siga el procedimiento descrito a continuación:

1. Con una espátula elimine los restos de los alimentos de la plancha (tenga mucho cuidado en caso de planchas cromadas).
2. Unte la parrilla con un agente disolvente de grasas y espere unos minutos.
3. Cierre la válvula de descarga con un tapón adecuado.
4. Vierta el agua caliente en la parrilla y espere unos minutos.
5. Retire la bandeja de goteo de aceite.

6. Coloque el recipiente recogedor debajo de la boca de descarga.

7. Retire el tapón y espere hasta que el agua se descargue.

8. Limpie y seque bien la parrilla.

Es recomendable lavar los accesorios lavajillas.

Seque bien la parrilla para evitar ión de herrumbre y luego aplique una rotectora de aceite de vaselina.

La información siguiente sirve para identificar y eliminar eventuales problemas en el funcionamiento que podrán surgir durante el uso del aparato.

Algunas de estas averías podrán eliminarse por su propia cuenta, en los demás se requieren conocimientos específicos. Tales problemas podrán ser eliminados únicamente por empleados cualificados.

Problema	Causa	Posibles soluciones
Olor a gas	A veces se emite si la llama se apaga.	Cierre la válvula de suministro de gas y ventile el local.
La llama de encendido no se enciende.	El encendido por chispa no funciona.	Compruebe el funcionamiento de los dispositivos de encendido. Encienda la llama manualmente.
	El aire en los tubos en caso de paradas prolongadas en el uso.
La llama de encendido se apaga continuamente.	El termopar no está suficientemente caliente.	Extienda el proceso de encendido. Compruebe si se ha disparado el termostato de seguridad.
La llama se enciende, pero el quemador no se enciende.		Compruebe el termostato de seguridad.Si el problema persiste, póngase en contacto con el servicio.
La llama es amarilla.	El quemador está sucio o el escape atascado.	Limpie el quemador y déjelo secar.Si el problema persiste, póngase en contacto con el servicio.

8. INSTALACIÓN

8.1. Embalado y desembalado

Durante la descarga e instalación del aparato siga las instrucciones del fabricante proporcionadas directamente en el envase y en este manual. Durante el izado y transporte del producto plantee el uso de una carretilla elevadora o plataforma elevadora prestando atención a la distribución uniforme de la carga a fin de prevenir el riesgo de vuelco del envase (jevite inclinaciones excesivas!).

Al usar el elevador preste ción a gas y a la posición de las

El envase consta de cartón y paleta de madera. En el envase de cartón está impresa una serie de símbolos que, de acuerdo con las normas internacionales, informan sobre la legislación a cumplir durante la carga y descarga, transporte y almacenamiento del producto.

AQUI ARRIBA CUIDADO VIDRIO PROTEGER CONTRA LA HUMEDAD

Durante la recepción compruebe si el envase está completo y no sufrió daños durante el transporte.

Eventuales daños deben notificarse inmediatamente al transportista.

Desembale el aparato lo más pronto posible para comprobar si no está dañado.

No corte el envase de cartón con una herramienta aguda. Tal operación podrá causar daños de la chapa de acero.

Retire el envase de cartón hacia arriba.

Una vez desembalado el aparato compruebe si el equipamiento del mismo concuerda con el pedido.

En caso de disconformidades informe inmediatamente al vendedor.

¡Manténgase el material de envasado (bolsas de nilón, poliestireno extruido, clipes, etc.) fuera del alcance de los niños!

Retire la película protectora de PCV de las superficies externas e internas. Si es necesario, no use herramientas metálicas para ello.

8.2. Instalación (técnico de servicio)

Todas las etapas de las instalación deben estar bien pensadas.

El emplazamiento debe contar con todas las conexiones de alimentación y desagües para residuos de producción. Asimismo, el lugar de instalación deberá estar bien iluminado y cumplir todas las normas de higiene y sanitarias, de acuerdo con la legislación en vigor.

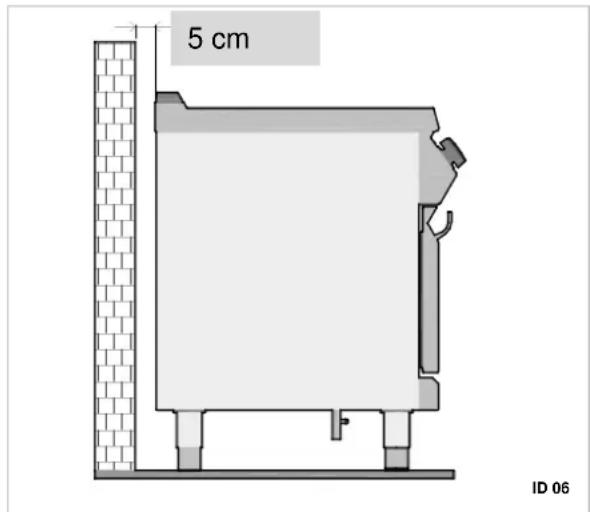

Instale el aparato a una distancia mínima de 5 cm desde la pared, si la misma no es resistente a temperaturas de 150 °C como mínimo.

Coloque el aparato en posición vertical ajustando las patas.

Si se piensa instalar el aparato de paredes, tabiques, armarios cocina, elementos ornamentales, estos deben estar hechos de viales no inflamables, en otro deben estar revestidos con viales no inflamables.

A fin de garantizar el funcionamiento correcto del aparato, el mismo deberá usarse e instalarse solo en un local debidamente ventilado.

5 cm ID 06

La instalación interna de suministro de gas y del local en que se encuentra el aparato, deben ser conformes con la legislación en el país de uso (Reglamento de 12 de julio de 1996 y UNI-CIG 87/23).

A fin de garantizar la combustión correcta de gas en los quemadores, hay que suministrar la cantidad requerida de aire, es decir, aprox. 2 metros cúbicos por hora para cada kW de la potencia instalada.

8.3. Conexión de gas (técnico de servicio)

La conexión debe realizarse de acuerdo con su código eléctrico local.

Antes de conectar el aparato compruebe los datos técnicos, el tipo de gas, la presión de servicio y la cantidad de caudal que se dan en la placa de identificación.

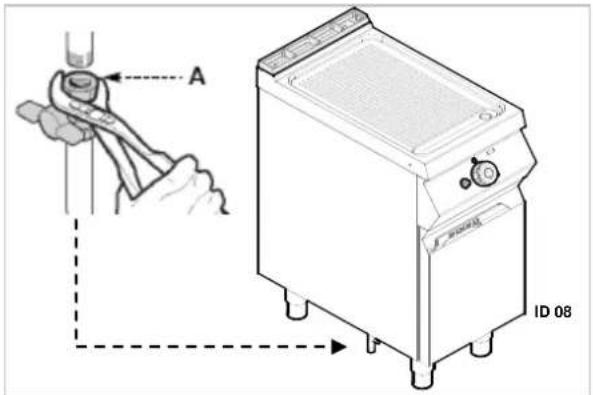

La conexión se hace uniendo la manguera de conexión del aparato con el tubo de la red de gas. Instale la válvula de cierre en la conexión para poder cerrar el suministro de gas, si resulta necesario.

Si en la instalación de gas existen grandes oscilaciones de presión, es recomendable usar el regulador de presión.

Una vez efectuada la conexión, compruébela por fugas de gas.

A ID 08

¡No use nunca la llama abierta para buscar fugas de gas!

8.4. Evacuación de productos de combustión

A fin de instalar los aparatos de tipo "A" no se prevé la conexión a la instalación de extracción, sino una campana de extracción correspondiente que evacúa los productos de combustión hacia el exterior.

Instalación bajo la campana de extracción (A)

Coloque el aparato debajo de la campana de extracción (1) e instale un tubo de medidas indicadas en la imagen en la salida del aparato.

El final del conducto de productos de combustión debe encontrarse a 1,8 m, como mínimo, por encima de la superficie en que se encuentra el aparato.

La alimentación del aparato con gas deberá estar directamente sujeto al régimen forzado de extracción: el bloqueo del ventilador de extracción deberá cerrar el suministro de gas de alimentación.

El ventilador deberá encenderse automáticamente cuando la válvula de gas está abierta.

8.5. Montaje del aparato en serie

A fin de instalar el aparato en serie (uno al lado del otro), siga los siguientes pasos:

Desmonte el panel de control y retire el bastidor de hierro fundido de la chimenea, si resulta necesario.

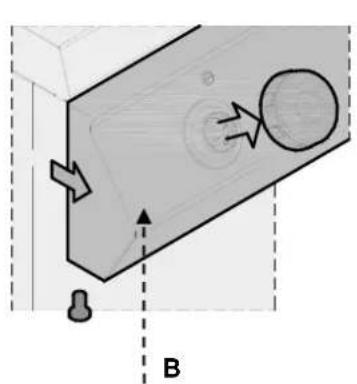

En los lados colindantes use la cinta sellante (A).

Acerque los aparatos entre sí y colóquelos en posición horizontal (ajustando las patas).

Una los aparatos mediante los elementos de acoplamiento.

8.6. Rearme a otro tipo de gas (técnico de servicio)

El aparato fue comprobado por el fabricante para el gas indicado en la placa de identificación. Si se usa otro tipo de gas, siga las instrucciones dadas a continuación.

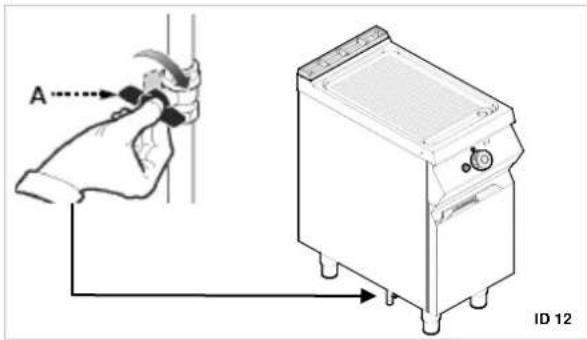

1. Cierre la válvula de suministro de gas (A).

2. Sustituya la tobera del quemador (ver capítulo 9.3)

3. Sustituya la tobera de la llama de encendido (ver capítulo 9.5)

4. Ajuste el valor mínimo en la válvula del quemador de gas (ver capítulo 9.1).

5. Retire la etiqueta adherida en la chapa de identificación y coloque una nueva con la indicación de gas usado en la instalación (posición 4 en la chapa de identificación).

A ID 12

8.7. Control (personal de servicio)

Antes de iniciar el aparato inspeccione la instalación a fin de evaluar las condiciones de uso de cada uno de los subconjuntos y eliminar eventuales errores.

Es recomendable llevar a cabo los siguientes controles:

1. Abrir la válvula de gas y comprobar las uniones por fugas;

2. Comprobar la ignición correcta y la llama de los quemadores de gas;

3. Comprobar y, en su caso, ajustar la presión y el flujo de gas para las posiciones max y min (ver capítulo 9.1).

4. Comprobar el funcionamiento del termostato de seguridad.

5. Comprobar los tubos de gas por fugas.

9. PREFERENCIAS (técnico de servicio)

Antes de proceder al ajuste, e todos los dispositivos de seguridad existentes en el aparato.

Sobre todo, hay que cerrar la llave de corte de gas y asegurar el acceso a los dispositivos que, en caso de activación, podrán provocar situaciones inesperadas con riesgo para la salud de las personas.

9.1. Ajuste del valor mínimo en la válvula de gas 25-ST

Estos ajustes deben llevarse a cabo solo si el gas conectado es diferente del as de control, una vez hecho el rearme del sistema de alimentación.

Antes de efectuar este ajuste hay que comprobar si la presión de gas es compatible con la presión nominal (ver tabla en anexos).

Siga el procedimiento descrito a continuación:

1. Cierre la válvula de suministro de gas.

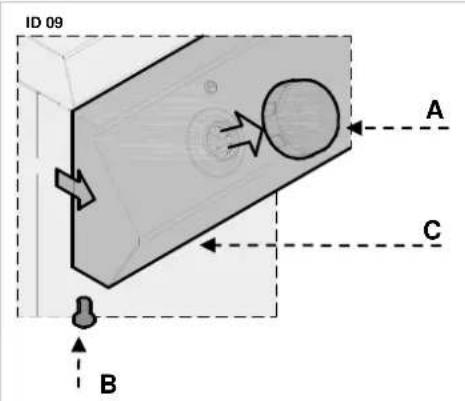

2. Retire la perilla reguladora de gas (A).
3. Desenrosque los tornillos (B) y retire el panel de control (C).

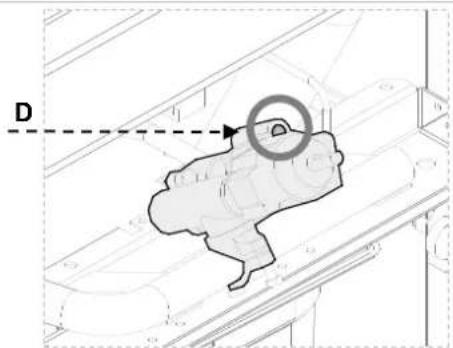

4. Retire el inyector D y sustitúyalo por otro adecuado para el gas usado (ver anexos). Selle el tornillo después de efectuar el ajuste.
5. Al final instale el panel de control (C) y la perilla reguladora de gas (A).

ID 09 A C B

ID 13

D

9.2. Ajuste del valor mínimo en la válvula 630

Estos ajustes deben llevarse a cabo solo si el gas conectado es diferente del as de control, una vez hecho el rearme del sistema de alimentación.

Antes de efectuar este ajuste hay que comprobar si la presión de gas es compatible con la presión nominal (ver tabla en anexos).

Siga el procedimiento descrito a continuación:

1. Cierre la válvula de suministro de gas.

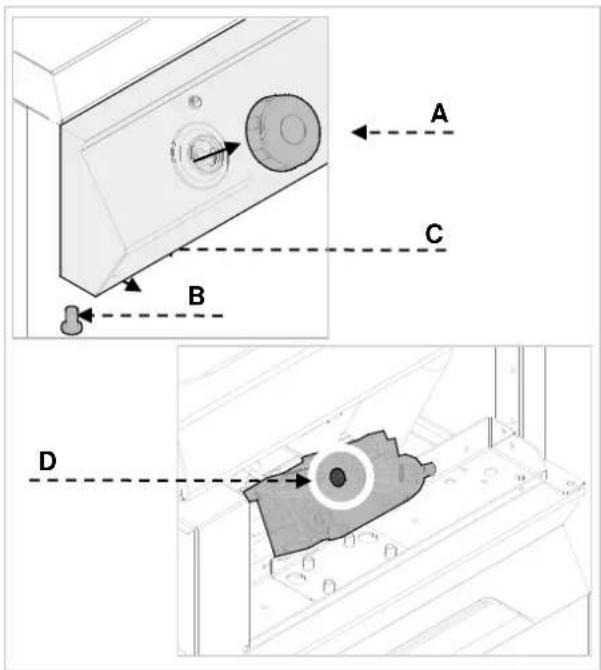

2. Retire la perilla reguladora de gas (A).
3. Desenrosque los tornillos (B) y retire el panel de control (C).
4. Retire el inyector (D) y sustitúyalo por otro adecuado para el gas usado (ver anexos). Selle el tornillo después de efectuar el ajuste.
5. Al final instale el panel de control (C) y la perilla reguladora de gas (A).

Una vez realizados todos los trabajos de calibración y ajuste, compruebe la instalación por fugas de gas y el aparato por su funcionamiento correcto.

Asegúrese de que la llama es estable para las presiones iniciales mínima y máxima.

Una vez hecho el ajuste coloque los sellos preparados y/o selle los tornillos de ajuste.

A B C D

9.3. Sustitución de la tobera del quemador

Siga el procedimiento descrito a continuación:

1. Cierre la válvula de suministro de gas.

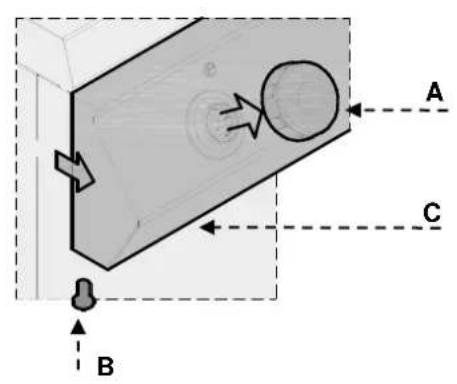

2. Retire la perilla reguladora de gas (A).
3. Desenrosque los tornillos (B) y retire el panel de control (C).

A C B

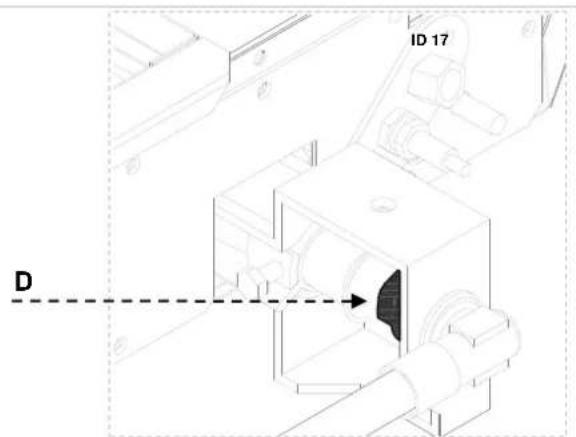

1. Sustituya la tobera (B) por otra adecuada para gas usado (ver anexo).
2. Al final vuelva a los ajustes iniciales.

ID 17 D

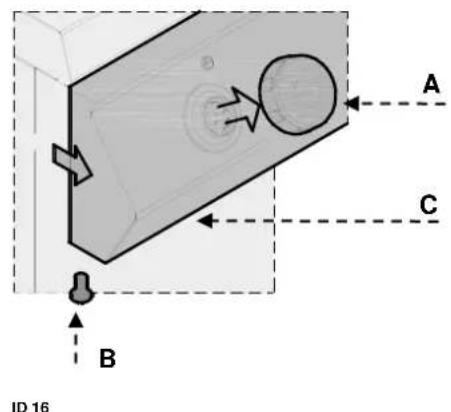

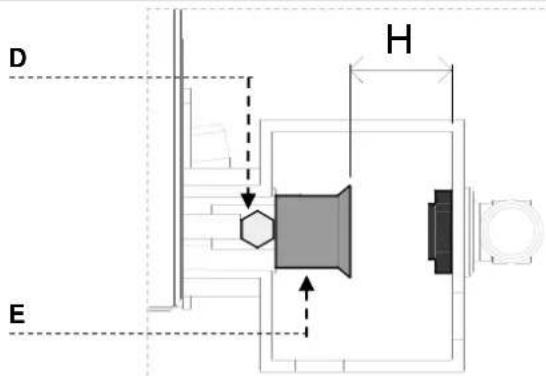

9.4. Ajuste de la entrada de aire en el quemador

Siga el procedimiento descrito a continuación:

1. Cierre la válvula de suministro de gas.
2. Retire la perilla reguladora de gas (A).
3. Desenrosque los tornillos (B) y retire el panel de control (C).

A C B ID 16

1. Desenrosque el tornillo (D) y ajuste el casquillo (E) en función del tipo de gas (ver tabla en anexos).
2. Al final vuelva a los ajustes iniciales.

D H E

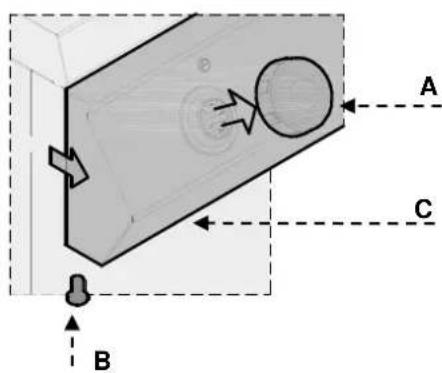

9.5. Sustitución de la tobera de la llama de encendido

Siga el procedimiento descrito a continuación:

1. Cierre la válvula de suministro de gas.
2. Retire la perilla reguladora de gas (A).
3. Desenrosque los tornillos (B) y retire el panel de control (C).

4. La llama de encendido está al lado del quemador.

5. Desenrosque la tuerca (D).

6. Saque y sustituya la tobera.
7. Vuelva a atornillar la tuerca y restablezca los ajustes iniciales.
8. Ajuste con el tornillo (E).

10. ELIMINACIÓN DEL APARATO

El aparato está marcado de acuerdo con la Directiva europea 2002/96/CE, WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT (WEEE).

Al eliminar el producto de acuerdo con la misma, el usuario contribuye a la prevención de efectos negativos para el medio ambiente y la salud.

El símbolo en el producto o en la documentación adjunta indica que el producto no podrá tratarse como residuos comunales y deberá entregarse a un punto de recogida autorizado de aparatos eléctrico y electrónicos para su reciclaje.

Respete las normas locales de eliminación de residuos.

Más información sobre procedimientos, reutilización y reciclaje del producto está disponible en respectivas agencias, unidad de eliminación de residuos o vendedor del producto.

Bartscher GmbH

Longo intervalo de uso 7

M

Manutenção 8

B. Trava de fechamento

Longo intervalo de uso

DE ACUERDO CON LOS TÉRMINOS DE LA LEY ESTÁ RESERVADA LA PROPIEDAD DE ESTE MANUAL CON EXPRESA PROHIBICIÓN DE REPRODUCIRLO Y /O DISTRIBUIRLO EN CUALQUIER FORMA SIN NUESTRA AUTORIZACIÓN!

PT
