MANUAL DE USUARIO ARM-880WP1 Monacor
MANUAL DE INSTRUCCIONES
INSTRUKCJA OBSŁUGI
VEILIGHEIDSVOORSCHRIFTEN
SIKKERHEDSOPLYSNINGER
SÄKERHETSFÖRESKRIFTER
TURVALLISUUDESTA
CE
Deutsch ..... Seite 4
English ..... Page 10
Français ..... Page 16
Italiano....Pagina 22
Español ..... Página 28
Polski ..... Strona 34
Nederlands ..... Pagina 40
Dansk .... Sida 40
Svenska .... Sidan 41
Suomi....Sivulta 41
④ ARM-880WP1
Matriz Router Señal de Audio Lea atentamente estas instrucciones antes de utilizar el aparato y guárdelas para usos posteriores. Puede encontrar todos los elementos de funcionamiento y las conexiones que se describen en la página 3 desplegable.
La conexión de la matriz router necesita conocimientos técnicos adecuados en audio y sólo debe realizarla un experto; además, también debería realizar la configuración básica (apartados 4 y 5).
El funcionamiento de la matriz router es sencillo (apartado 6), incluso para adultos sin ningún conocimiento técnico. Sin embargo, si tiene alguna duda, contacte con su instalador o vendedor.
Contenidos
1 Elementos de Funcionamiento y Conexiones 28
1.1 Panel frontal 28
1.2 Panel posterior ..... 28
1.3 Accesorios 29
1.3.1 ARM-880RC y ARM-880RCE ..... 29
1.3.2 ARM-880WP1 y ARM-880WP2 ..... 29
1.3.3 ARM-880WP3 29
2 Notas de Seguridad ..... 29
3 Aplicaciones ..... 30
4 Colocación y Conexión del Router Matriz 30
4.1 Aparatos de audio con salida de línea . . . 30
4.2 Micrófonos ..... 30
4.3 Entradas de alarma ..... 30
4.4 Señal de audio para todas las zonas . . . 30
4.5 Módulos de pared ..... 30
4.6 Amplificador o sistema activo ..... 30
4.7 Extensión de sistema hasta 32 zonas . . . 30
4.8 Alimentación y alimentación de emergencia 31
5 Ajustes Básicos ..... 31
6 Funcionamiento ..... 32
6.1 Router matriz ARM-880. 32
6.1.1 Selección de las fuentes de señal para las zonas ..... 32
6.1.2 Anuncios mediante MIC 1 ..... 32
6.1.3 Monitorización de las zonas mediante el altavoz . . . . . . . . . 32
6.2 Micrófono de control de zonas ARM-880RC 32
6.3 Módulos de pared ..... 32
6.3.1 ARM-880WP1 y ARM-880WP2 ..... 32
6.3.2 ARM-880WP3 32
7 Especificaciones 33

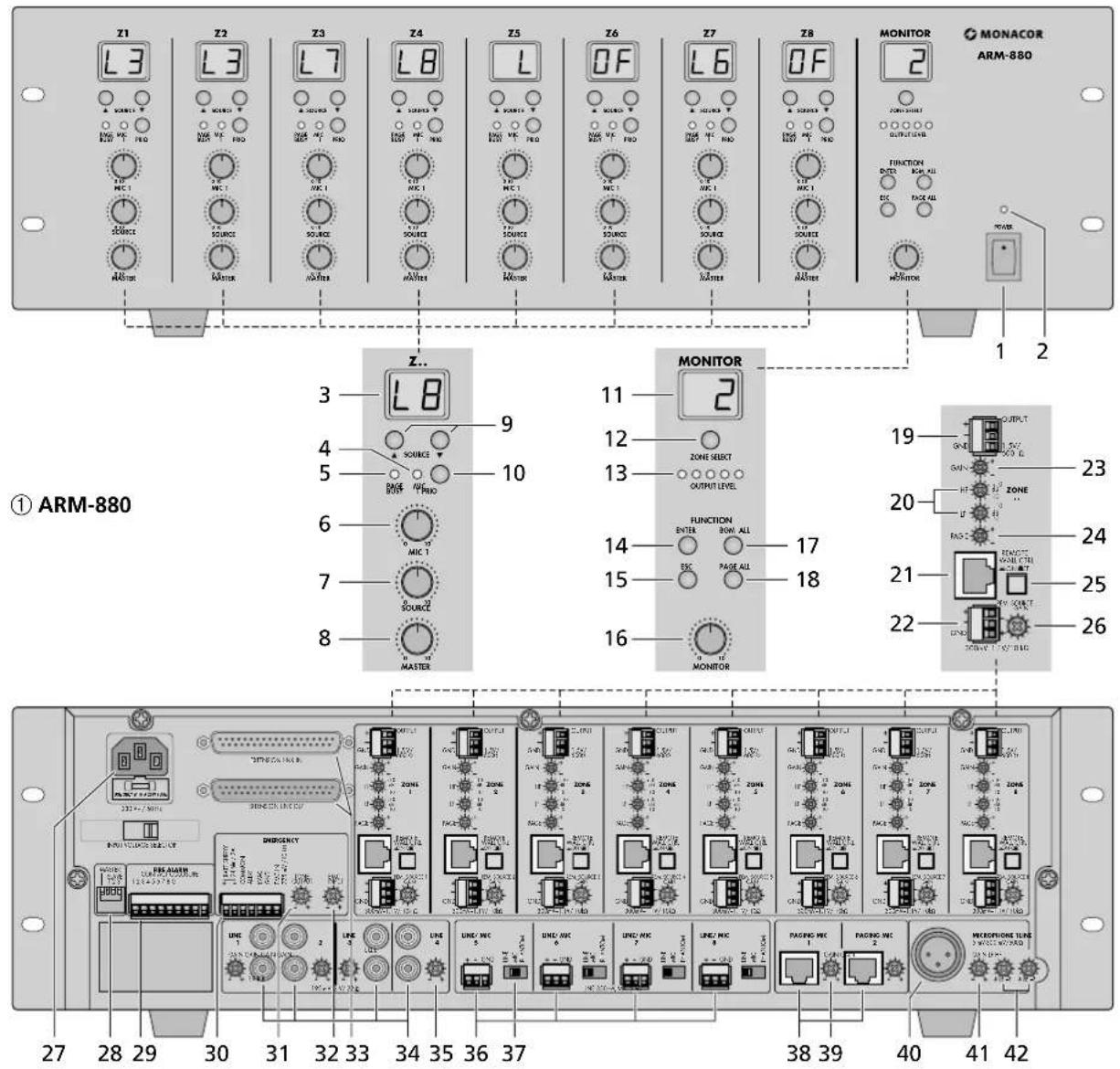

1 Elementos de Funcionamiento y Conexiones
1.1 Panel frontal
1 Interruptor POWER
2 LED POWER
Para cada una de las ocho zonas de megafonía hay LEDs y elementos de funcionamiento separados disponibles que permiten diferentes configuraciones de las zonas:
3 Visualizador para indicar la fuente de señal seleccionada con los botones SOURCE (9): L 1-L 8 = señales de las entradas LINE 1-4 (34) y LINE / MIC 5-8 (36)
L = señal de la entrada adicional (22) o del módulo de pared conectado (ARM-880WP1, ARM-880WP3)
OF = ninguna de estas señales está seleccionada (OFF)
4 LED MIC 1: Se ilumina cuando un micrófono conectado a la toma MICROPHONE 1 (40) toma prioridad por delante de otras fuentes de señal (talkover automático); conmutable con el botón PRIORITY (10)
5 LED PAGE BUSY: Se ilumina cuando se hace un anuncio mediante el micrófono de control de zona ARM-880RC conectado
6 Control de mezcla MIC 1 para el nivel de un micrófono conectado a la toma MICROPHONE 1 (40)
7 Control de mezcla SOURCE para el nivel de la fuente de señal seleccionada con los botones SOURCE (9)
8 Control MASTER para el volumen general de la zona
9 Botones SOURCE para seleccionar la fuente de señal (objeto 3) Después de la selección, pulse el botón ENTER (14) en los próximos 10 segundos para confirmar.
10 Botón PRIORITY para dar prioridad a un micrófono conectado a la toma MICROPHONE 1 (40) por delante de otras fuentes de señal (talkover automático); el LED MIC 1 (4) se ilumina con la función de prioridad activada
Los ajustes para monitorizar las zonas de megafonía mediante el altavoz integrado se hacen en el panel de funcionamiento MONITOR, además de otras funciones:
11 Visualizador para indicar la zona seleccionada con el botón ZONE SELECT (12)
12 Botón ZONE SELECT para seleccionar la zona que hay que monitorizar Después de la selección, pulse el botón ENTER (14) en los próximos 10 segundos para confirmar.
13 LEDs de nivel para la señal de salida de la zona seleccionada
14 Botón ENTER para confirmar una selección con los botones SOURCE (9), ZONE SELECT (12) o BGM ALL (17)
15 Botón ESC para interrumpir una selección con los botones SOURCE (9), ZONE SELECT (12) o BGM ALL (17) (para parar el parpadeo de los visualizadores y para volver al ajuste previo)
16 Control de volumen MONITOR para el altavozintegrado
17 Botón BGM ALL para seleccionar la misma fuente de señal conjunta para todas las zonas Después de la selección, pulse el botón ENTER (14) en los próximos 10 segundos para confirmar.
18 Botón PAGE ALL para dar prioridad a un micrófono conectado a la toma MICROPHONE 1 (40) por delante de otras fuentes de señal conjunta para todas las zonas
1.2 Panel posterior
Para que el manejo sea más sencillo durante la conexión, se pueden desconectar todos los terminales verdes (19, 22, 29, 30, 36) de sus conexiones plug-in.
19 Salida para la señal de audio de la zona de megafonía respectiva para la conexión a un amplificador
20 Controles de tono para la zona respectiva
21 Conexión para un módulo de pared (ARM-880WP...)
22 Entrada adicional para una señal de audio (nivel de línea) que sólo llega a la zona correspondiente
23 Control GAIN para adaptar el nivel de la salida de zona a la sensibilidad de entrada del amplificador conectado o ajustar el volumen máximo admisible de zona
24 Control PAGE para ajustar el volumen de cada zona para las señales de los micrófonos de control de zona conectados [tomas PAGING MIC 1 y 2 (38)]
25 Botón REMOTE WALL CTRL Botón pulsado: La fuente de señal para la zona sólo se puede seleccionar mediante un módulo de pared conectado Botón no pulsado: La fuente de señal sólo se puede seleccionar en el router matriz.
26 Control de nivel para la señal de audio de la entrada adicional (22) y para la señal de audio de un módulo de pared conectado a la toma (21)
27 Toma de corriente para la conexión a un enchufe (230 V/ 50 Hz) mediante el cable de corriente entregado El soporte para el fusible de corriente está alojado bajo la toma de corriente. Cambie un fusible fundido sólo por otro del mismo tipo.
28 Interruptores DIP para definir el aparato Master y los aparatos Slave cuando se interconectan varios ARM-880 para obtener zonas de megafonía adicionales («」 apartado 4.7)
¡IMPORTANTE! En el aparato Master o cuando sólo se utiliza un único ARM-880 en el sistema, el interruptor MASTER tiene que estar en la posición inferior ON y el resto de interruptores en la posición superior. De lo contrario, las señales de las entradas LINE 1 – 4 (34) y LINE/MIC 5 – 8 (36) no se dirigen a las salidas de zona (19).
29 Entradas de alarma (incendio) Si el contacto para una zona está conectado al contacto "G", sonará una señal de
alarma (incendio) en la zona y parpadeará la indicación "AL" en el visualizador (3). El volumen de alarma se puede ajustar con el control TONE OUTPUT (31).
30 Tira de terminales EMERGENCY
Contactos BATT SUPPLY + y – para una alimentación de emergencia de 24 V
Contactos COMMON y ALERT conectados: La señal de alarma se convierte en una señal de sonido pulsante
Contactos COMMON y EVAC conectados: La señal de alarma se convierte en una señal de sirena creciente
Contactos EMC IN y GND para una señal (de emergencia) con prioridad por delante de las otras señales:
En cuanto haya una señal presente en estos contactos, se direccionará a todas las zonas. Se interrumpirán las otras señales y la indicación "AL" parpadeará en los visualizadores (3). El volumen de señal se puede ajustar con el control EMC INPUT (32).
31 Control TONE OUTPUT para el volumen de la señal de alarma
32 Control EMC INPUT para el volumen de la señal en el contacto EMC IN del terminal EMERGENCY (30)
33 Conexiones D-Sub (DC-37) para interconectar varios ARM-880 para obtener zonas de megafonía adicionales (máx. 32), apartado 4.7
34 Entradas estéreo LINE 1 – 4 para conectar aparatos de audio con salida de línea (p. ej. radio, lector CD/MP3, pletina)
35 Control GAIN para igualar el nivel de entrada de las entradas LINE 1 - 4
36 Entradas de audio LINE / MIC 5 - 8 para conectar aparatos de audio con salida de línea o para conectar micrófonos
37 Interruptor selector para las entradas LINE / MIC 5-8
LINE = para aparato de audio con salida de línea
PHANTOM = para micrófono con alimentación phantom (46 V)
38 Tomas RJ45 PAGING MIC 1 y 2 para conectar dos micrófonos de control de zona ARM-880RC
39 Control GAIN para la sensibilidad de las entradas PAGING MIC 1 y 2 (38)
40 Toma MICROPHONE 1 para micrófono La señal de micrófono se puede escuchar en todas las zonas: Tiene que ajustarse con los controles MIC 1 (6)
41 Control GAIN para la sensibilidad de la entrada MICROPHONE 1 (40)
42 Controles de tono HF (frecuencias agudas) y LF (frecuencias graves) para el micrófono conectado a la toma (40)
1.3 Accesorios
Los aparatos de las figuras 2 a 6 están disponibles como accesorios y no se entregan con el router matriz ARM-880.

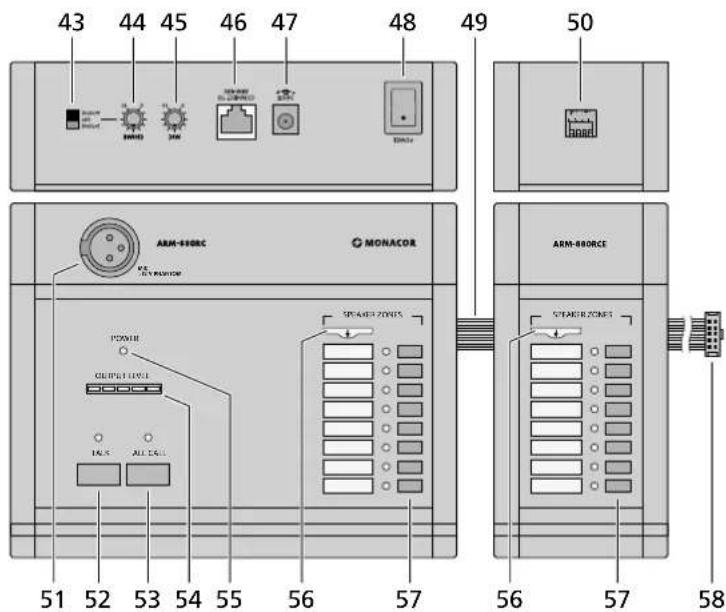

1.3.1 ARM-880RC y ARM-880RCE
Micrófono de control de zona y módulo de ampliación
43 Interruptor CHIME
2-TONE = chime de 2 tonos cuando se pulsa el botón TALK (52)
OFF = sin chime
4-TONE = chime de 4 tonos
44 Control CHIME para el volumen del chime
45 Control MIC para el volumen del micrófono
46 Toma CONNECT TO ARM-880 para conectar el micrófono a la toma PAGING MIC 1 ó 2 (38)
47 Toma 24V= para conectar el alimentador entregado
48 Interruptor POWER
49 Cable de conexión para un posible módulo de ampliación ARM-880RCE
(✉ apartado 4.7)
50 Interruptores DIP para direccionar el módulo de ampliación
Interruptor 1 en ON para el módulo 1 Interruptor 2 en ON para el módulo 2 Interruptor 3 en ON para el módulo 3
51 Toma MIC para insertar el micrófono de cuello de cisne entregado
52 Botón TALK
53 Botón ALL CALL para anuncios en todas las zonas
54 Indicación para el nivel de salida
55 LED POWER
56 Etiqueta extraíble para marcar las zonas
57 Botones con indicación LED para activar las zonas donde se realiza el anuncio
58 Conector para el módulo de ampliación siguiente

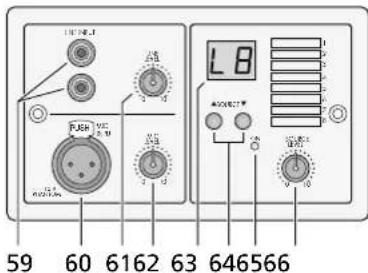

1.3.2 ARM-880WP1 y ARM-880WP2
Módulos de pared para el control remoto de una zona, ARM-880WP1 para añadir al envío remoto de señales de audio
59 Tomas RCA LINE INPUT para enviar una señal de línea que sólo llegará a la zona correspondiente
60 Toma XLR MIC INPUT para conectar un micrófono* cuyas señales sólo puedan escucharse en la zona correspondiente
61 Control LINE LEVEL para el volumen de un aparato de audio conectado a las tomas LINE INPUT (59)
62 Control MIC LEVEL para el volumen de un micrófono conectado a la toma MIC INPUT (60)
63 Visualizador para indicar la fuente de señal seleccionada con los botones SOURCE (64) (ver también objeto 3)
64 Botones SOURCE para seleccionar la fuente de señal
65 LED ON de corriente
66 Control SOURCE LEVEL para el volumen de zona
Ajuste el control MASTER correspondiente (8) en el ARM-880 para el volumen de zona máximo admisible.

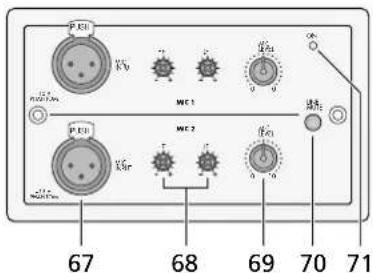

1.3.3 ARM-880WP3
Módulo de pared para enviar las señales de dos micrófonos a una zona
67 Tomas XLR para conectar dos micrófonos*
68 Controles de tono HF (frecuencias agudas) y LF (frecuencias graves) para los micrófonos conectados
69 Control de volumen para los micrófonos conectados
70 Botón LINE MUTE: Para silenciar la fuente de señal seleccionada en el ARM-880 de modo que sólo se puedan escuchar las señales de micrófono del módulo de pared
71 LED ON de corriente
2 Notas de Seguridad
El aparato cumple con todas las directivas relevantes de la UE y por lo tanto está marcado con el símbolo C€
ADVERTENCIA El aparato está alimentado con
un voltaje peligroso. Deje el mantenimiento en manos del personal cualificado. El manejo
inexperto o la modificación del aparato pueden provocar una descarga.
- El aparato está adecuado para su utilización sólo en interiores. Protéjalo de goteos y salpicaduras, elevada humedad del aire y calor (temperatura ambiente admisible: 0 – 40 °C).
- No coloque ningún recipiente lleno de líquido encima del aparato, como por ejemplo un vaso.
- No ponga el aparato en funcionamiento y desconecte inmediatamente el enchufe de la toma de corriente si:
-
Existe algún daño visible en el aparato o en el cable de corriente.
-
Aparece algún defecto por caída o accidente similar.
-
No funciona correctamente.
Sólo el personal cualificado puede reparar el aparato bajo cualquier circunstancia.
- No tire nunca del cable de corriente para desconectar el enchufe de la toma de corriente, tire siempre del enchufe.
- Utilice sólo un paño suave y seco para la limpieza, no utilice nunca ni productos químicos ni agua.
- No podrá reclamarse garantía o responsabilidad alguna por cualquier daño personal o material resultante si el aparato se utiliza para otros fines diferentes a los originalmente concebidos, si no se conecta o se utiliza adecuadamente o no se repara por expertos.
Si va a poner el aparato definitivamente fuera de servicio, llévelo a la planta de reciclaje más cercana para que su eliminación no sea perjudicial para el medioambiente.
*¡Atención! No conecte ningún micrófono con salida asimétrica. Podría dañarse porque siempre hay una alimentación phantom de 15V presente en la toma.
3 Aplicaciones
El ARM-880 es un router matriz de señales de audio que permite direccionar ocho fuentes de audio diferentes (micrófonos, lectores CD/MP3, sintonizadores, PCs, etc.) a ocho zonas de megafonía del modo que quiera. Interconectando cuatro ARM-880 el sistema puede ampliarse hasta las 32 zonas. Se necesita un amplificador para los altavoces en cada zona. Hay una gran cantidad de conexiones posibles para varias aplicaciones:
- 2 entradas para los micrófonos con control de zona ARM-880RC que permiten hacer anuncios sólo a ciertas zonas o a todas
- 1 conexión en cada zona para un módulo de pared ARM-880WP... para el control remoto de la zona y/o para enviar una señal de audio a la zona
- 1 entrada adicional para cada zona para una señal de audio direcionada sólo a la zona correspondiente
- 1 entrada de micrófono cuya señal se puede direcionar a todas las zonas, con función de prioridad activable
- 1 entrada, p. ej. para una señal de emergencia que se direcciona a todas las zonas e inter rumpe el resto de señales
- 1 entrada de alarma para cada zona que activa una señal de alarma en la zona
- Conexiones para un alimentador de 24 V
4 Colocación y Conexión del Router Matriz
El ARM-880 está diseñado para la instalación en un rack para aparatos con un ancho de 482 mm (19") pero también puede utilizarse como aparato de sobremesa. Para su instalación en un rack, se necesitan 3 U (espacios rack) = 133 mm.
Antes de conectar aparatos o modificar cualquier conexión existente, desconecte el router matriz y los aparatos a conectar. Todas las conexiones debe llevarlas a cabo el personal cualificado.
Para que el manejo sea más sencillo durante la conexión, se pueden desconectar todos los terminales verdes (19, 22, 29, 30, 36) de sus conexiones plug-in.
4.1 Aparatos de audio con salida de línea
Para poder direccionar señales de aparatos de audio con salida de línea (p. ej. radio, lector CD/MP3, pletina, PC) a las zonas de megafonía como desee, utilice las entradas LINE 1 – 4 (34) y LINE / MIC 5 – 8 (36). Hay tomas RCA disponibles para las entradas LINE 1 – 4 y terminales de tornillo para las entradas LINE / MIC 5 – 8. Al conectar un aparato de audio a los terminales de tornillo, ajuste el interruptor correspondiente (37) en la posición LINE.
Para direccionar las señales de un aparato de audio en una zona concreta, también se puede utilizar la entrada de terminal de tornillo adicional (22) disponible para cada zona.
Los terminales de tornillo están diseñados para señales simétricas. Para una conexión asimétrica, envíe la señal al contacto + y conecte los contactos – y GND a la masa de señal.
4.2 Micrófonos
Cuando se conectan varios micrófonos, estos micrófonos pueden recibir una prioridad diferente, es decir, un anuncio hecho mediante un micrófono de alta prioridad puede interrumpir automáticamente un anuncio hecho con un micrófono de prioridad inferior.
La prioridad más alta se da a los micrófonos de control de zona ARM-880RC que permiten hacer anuncios en ciertas zonas solamente o en todas las zonas. Se pueden conectar dos micrófonos de control de zona a las tomas PAGING MIC 1 y 2 (38). Para ello se necesita un cable de red (p. ej. un cable Cat. 5) con conectores RJ45. Para alimentación conecte el alimentador entregado a la toma 24 V= (47) y a un enchufe (230 V/50 Hz).
Se da prioridad media a un micrófono conectado a la toma MICROPHONE 1 (40). La señal de micrófono se puede direccionar a las zonas y ajustarse su volumen con los controles MIC 1 (6). Para la prioridad de esta señal de micrófono por delante de las señales de las entradas LINE 1 – 4 (34) y LINE / MIC 5 – 8 (36), pulse los botones PRIORITY (10) de las zonas correspondientes después de conectar el router matriz. La función también se puede activar y desactivar conjuntamente para todas las zonas con el botón PAGE ALL (18).
Nota: El ajuste de prioridad no se guarda cuando se desconecta el router matriz y tiene que hacerse de nuevo, si es necesario, cuando se conecta de nuevo el router matriz.
La prioridad más baja se da a los micrófonos conectados a los terminales de tornillo de las entradas LINE / MIC 5 - 8 (36).
Los terminales de tornillo están diseñados para señales simétricas. Para una conexión asimétrica, envíe la señal al contacto + y conecte los contactos – y GND a la masa de señal.
Si un micrófono necesita alimentación phantom (46 V), ponga el interruptor correspondiente (37) en la posición PHANTOM. Para micrófonos que no requieran alimentación phantom, ponga el interruptor en posición MIC.
4.3 Entradas de alarma
Para cada zona, hay un contacto (1 - 8) disponible para activar una alarma en el terminal de tornillo FIRE ALARM (29). Si este contacto se conecta al contacto "G" mediante el interruptor correspondiente, sonará una señal de alarma (incendio) en la zona y parpadeará la indicación "AL" en el visualizador (3). Si está conectado el módulo de pared ARM-880WP1 o ARM-880WP2, se indicará "Er". Ajuste el volumen de alarma conjunto para todas las zonas con el control TONE OUTPUT (31). La señal de alarma tiene la prioridad más alta y interrumpe el resto de señales de la zona.
En vez de la señal de alarma de incendio, puede escucharse un sonido de señal pulsátil o una señal de sirena creciente. Conecte los contactos ALERT y COMMON del terminal EMERGENCY (30) para un sonido de señal pulsátil o los contactos EVAC y COMMON para una señal de sirena creciente.
4.4 Señal de audio para todas las zonas
Si hay que direccionar una señal (de emergencia) con el nivel de línea a todas las zonas, envíe la señal a los contactos EMC IN y GND del terminal EMERGENCY (30). En cuanto haya una señal presente en estos contactos, se direccionará a todas las zonas. Se interrumpirán las otras señales y la indicación "AL" parpadeará en los visualizadores (3). El volumen de señal para todas las zonas se puede ajustar con el control EMC INPUT (32).
4.5 Módulos de pared
Cada zona de megafonía puede direccionarse remotamente conectando el módulo de pared ARM-880WP1 o ARM-880WP2. Para el envío remoto de una señal de audio a una zona se puede utilizar el módulo de pared ARM-880WP1 o ARM-880WP3.
Conecte la toma RJ45 "Net Interface" de la parte posterior del módulo mediante un cable de red (p. ej. cable de Cat. 5) con conectores RJ45 a la toma REMOTE WALL CTRL (21) de la zona correspondiente. La alimentación de los módulos de pared se hace mediante el router matriz. Si embargo, para cableados de más de 50 m hay que utilizar un alimentador (= 24 V, capacidad de corriente 500 mA) para conectarse a los contactos 24 V= y GND del terminal de tornillo de la parte posterior del módulo.
Pulse el botón REMOTE WALL CTRL (25) para zonas a las que se conectará un módulo de pared. De lo contrario la zona no podrá controlarse remotamente con el módulo. Para los modelos ARM-880WP1 y ARM-880WP2, se in dicará "OF" en el visualizador (63).
4.6 Amplificador o sistema activo
Hay una señal de salida simétrica presente para cada zona en los terminales OUTPUT (19). Conecte en cada caso la entrada de un amplificador para los altavoces a este terminal. Si el amplificador sólo tiene una entrada asimétrica, conéctela solamente a los contactos + (señal) y GND (masa). Como alternativa, se pueden conectar los recintos activos a las salidas de zona.
4.7 Extensión de sistema hasta 32 zonas
Si ocho zonas de megafonía no son suficientes, el sistema se puede ampliar a 16, 24 ó 32 zonas utilizando hasta tres routers matriz ARM-880 más.
Nota: De este modo, no se aumentará el número de entradas con capacidad de direccionamiento. Sólo se pueden direcionar las señales de las entradas LINE 1 – 4 (34) y LINE / MIC 5 – 8 (36) del aparato Master según convenga a todas las zonas disponibles. Sin embargo, se pueden utilizar las entradas adicionales (22) para cada zona y las entradas de alarma (29) de cada ARM-880. Se puede conectar un módulo de pared a cada zona adicional.
1) Conecte el terminal EXTENSION LINK OUT (33) del aparato Master (donde están presentes todas las señales que hay que distribuir) al terminal EXTENSION LINK IN de un router matriz ARM-880 adicional (= aparato Slave) mediante el cable entregado.
2) El interruptor DIP MASTER (28) del aparato Master tiene que ajustarse en la posición
inferior ON. El resto de interruptores DIP tiene que ajustarse en la posición superior.
3) Ajuste el interruptor DIP SLAVE 1 del (primer) aparato Slave en la posición inferior ON. El resto de interruptores DIP tiene que ajustarse en la posición superior.
4) Se puede conectar un segundo aparato Slave al primer aparato del mismo modo y un tercer aparato al segundo aparato Slave. Ajuste el interruptor DIP SLAVE 2 del segundo aparato Slave y el interruptor DIP SLAVE 3 del tercer aparato Slave en la posición inferior. El resto de interruptores DIP tiene que ajustarse en la posición superior.
5) Si los micrófonos de control de zona ARM-880RC se utilizan en el sistema, estos micrófonos tienen que completarse con el módulo de ampliación ARM-880RCE para cada aparato Slave de modo que las zonas adicionales también puedan seleccionarse individualmente. Conecte el cable (49) del micrófono con control de zona a la toma de la parte inferior del módulo de ampliación. Si es necesario, conecte el conector (58) del módulo de ampliación al siguiente módulo de ampliación.
Direccione cada módulo de ampliación con sus interruptores DIP (50):
| Módulo | Para las zonas | Ajuste el interruptor DIP x en la posición ON |
| 1 | 9-161 | |
| 2 | 17-242 | |
| 3 | 25-323 |
4.8 Alimentación y alimentación de emergencia
Finalmente conecte el cable de corriente entregado a la toma de corriente (27) y luego a una toma (230 V/50 Hz).
Para el funcionamiento continuo del router matriz en el caso de fallo en la corriente, conecte un alimentador de emergencia de 24 V (p. ej. PA-24ESP de MONACOR) a los contactos BATT SUPPLY + y – de los terminales de tornillo EMERGENCY (30).
5 Ajustes Básicos
Haga los siguientes ajustes básicos en el router matriz para ponerlo en funcionamiento. No co necte el aparato todavía.
1) Los interruptores DIP (28) tienen que ajustarse del siguiente modo:
| Aparato | Para las zonas | Ajuste el interruptor DIP ... en la posición ON |
| Unidad Master | 1 - 8 | MASTER |
| Unidad Slave 1 | 9-16 SLAVE 1 | |
| Unidad Slave 2 | 17-24 SLAVE 2 | |
| Unidad Slave 3 | 25-32 SLAVE 3 |
Notas: Los interruptores tienen que colocarse con el aparato desconectado. Cuando el aparato está conectado, no hay cambio de función. Si el aparato Master no se configura correctamente, las señales de las entradas LINE 1 – 4 (34) y LINE / MIC 5 – 8 (36) no se podrán direcionar a las salidas de zona (19).
2) Pulse el botón REMOTE WALL CTRL (25) de las zonas a las que se ha conectado un módulo de pared.
3) Ajuste los interruptores deslizantes (37) de las entradas LINE / MIC 5 - 8 en la posición correspondiente:
LINE = para aparato de audio con salida
de línea
$$ \mathrm{MIC} = \text { para micrófono } $$
$$ \begin{array}{c} \text { PHANTOM } = \text { para micrófono con alimenta- } \ \text { ción phantom(46V) } \end{array} $$
Los siguientes pasos sirven simplemente como ayuda, hay otros procedimientos posibles.
4) Ajuste todos los controles (20, 23, 24, 26, 31, 32, 35, 39, 41, 42) de la parte posterior en la posición intermedia, sin embargo, gire los controles GAIN de las entradas que no se utilizan hasta el tope izquierdo, en la posición “—”.
5) Por el momento, ajuste los controles MIC 1 (6) y SOURCE (7) de cada zona en la posición intermedia y el control MASTER (8) en la posición "0".
6) Primero conecte las fuentes de audio conectadas y la matriz router, luego los amplificadores o los recintos activos conectados a las salidas de zona (19).
7) Seleccione en cada zona la entrada de las entradas 1 – 8 que debe escucharse a máximo volumen: Pulse el botón SOURCE ▲ o ▼ (9) hasta que en el visualizador (3) se muestre el número de la entrada (L1 ... L8). Luego confirme la selección con el botón ENTER (14) en los próximos 10 segundos. Ajuste el volumen deseado con el control MASTER (8) y con el control de volumen del amplificador o del recinto activo.
Nota: Seleccione la entrada de señal de las zonas a las que se ha conectado el módulo de pared ARM-880WP1 o ARM-880WP2 con el botón BGM ALL (17) o directamente en el módulo con los botones SOURCE (64).
8) Los controles GAIN (35) de las entradas LINE 1 – 4 permiten adaptar la sensibilidad de entrada al nivel de salida de los aparatos conectados y ecualizar diferencias de volumen que aparecen al conmutar las entradas.
9) Los controles GAIN (23) permiten adaptar el nivel de salida a la sensibilidad de entrada del amplificador o del recinto activo conectado para cada zona. Sin embargo, los controles también permiten limitar el nivel de salida de modo que no pueda ajustarse por error un volumen excesivo con los controles MASTER.
10) Ajuste por separado el sonido para cada zona con los controles (20). El control HF es para las frecuencias agudas y el control LF para las frecuencias graves.
11) Si se ha conectado un micrófono a la toma MICROPHONE 1 (40), haga un anuncio a través de este micrófono. Ajuste la sensibilidad de entrada con el control GAIN (41) y el volumen deseado para los anuncios con los controles MIC 1 (6) por separado para cada zona. El sonido de los anuncios se puede ajustar con los controles LF y HF (42).
12) Si se conecta un micrófono con control de zona ARM-880RC;
a) Ajuste de momento los controles CHIME (44) y MIC (45) del micrófono en la posición intermedia.
b) Seleccione con el interruptor CHIME (43) si debe sonar antes de un anuncio al pulsar el botón TALK (52), si es así, de qué tipo:
2-TONE = chime de 2 tonos
OFF = sin chime
4-TONE = chime de 4 tonos
c) Pulse el botón ALL CALL (53) de modo que se pueda escuchar un anuncio en todas las zonas.
d) Mantenga pulsado el botón TALK, espere por un posible chime y haga un anuncio mediante el micrófono. Ajuste el volumen del anuncio para cada zona por separado con los controles PAGE (24) en el router matriz.
e) Si es necesario, cambie el nivel de volumen del chime y del anuncio con los controles CHIME (44) y MIC (45).
f) Si se han conectado dos micrófonos con control de zona, ajuste el nivel de volumen de los micrófonos con los controles GAIN (39).
g) Para marcar los botones de zona (57) se entrega una etiqueta (56) que se puede quitar y cambiar, si es necesario. La misma etiqueta está disponible en los módulos de ampliación ARM-880RCE.
13) Envíe una señal de audio al módulo de pared (→ apartado 6.3) o a la entrada adicional de las zonas a las que se ha conectado el módulo de pared ARM-880WP1 o ARM-880WP3 o donde se utiliza la entrada de audio adicional (22). En cada caso seleccione la entrada con los botones SOURCE (9, 64) (se muestra en el visualizador con una "L") y ajuste el volumen con el control REM. SOURCE ... GAIN (26).
14) Si se utilizan las entradas de alarma del terminal de tornillo FIRE ALARM (29), active una alarma para cada zona (punteando el contacto para una zona y el contacto G). Ajuste el volumen de la señal de alarma de todas las zonas de una matriz router con el control TONE OUTPUT (31).
15) Cuando se utilice la entrada EMC IN del terminal EMERGENCY (30), envíe una señal (de emergencia) a la entrada y ajuste el volumen para todas las zonas con el control EMC INPUT (32).
6 Funcionamiento
6.1 Router matriz ARM-880
Conecte el aparato con el interruptor POWER (1). Se iluminará la indicación de funcionamiento (2). Los visualizadores de zona (3) muestran la fuente de señal seleccionada para cada zona. El visualizador monitor (11) muestra la zona seleccionada para monitorizar mediante el altavoz integrado.
6.1.1 Selección de las fuentes de señal para las zonas
Para las zonas en las que se conecte el módulo de pared ARM-880WP1 o ARM-880WP2, la fuente de señal sólo se puede seleccionar directamente con los botones SOURCE (64) en el módulo. Los botones SOURCE (9) correspondientes del router matriz no tienen función.
1) Pulse el botón SOURCE ▲ o ▼ (9) repetidamente o manténgalo pulsado para seleccionar la fuente de señal. El visualizador (3) muestra la fuente:
L 1-L 8 = señales de las entradas LINE 1-4 (34) y LINE / MIC 5-8 (36)
L = señal de la entrada adicional (22) o del módulo de pared conectado (ARM-880WP1, ARM-880WP3)
OF = no se ha seleccionado ninguna de estas señales (OFF)
2) Después de la selección, el número del visualizador parpadea durante 10 segundos. Pulse el botón ENTER (14) durante este tiempo para confirmar la selección. De lo contrario se mantendrá la selección anterior. El proceso de selección se puede parar en cualquier momento con el botón ESC (15).
3) Para la selección de la misma señal para todas las zonas (incluso aquellas a las que se ha conectado un módulo de pared), se puede hacer adecuadamente con el botón BGM ALL (17). Después de la selección, pulse el botón ENTER.
4) Si es necesario, reajuste el volumen de la fuente de señal seleccionada por separado para cada zona con el control SOURCE.
5) Ajuste el volumen general de la señal mezclada de la fuente de señal y de los anuncios a través de MIC 1 (ú) apartado 6.1.2) por separado para cada zona con el control MASTER (16).
Consejo: Cuando las señales de las entradas 1 – 8 no se puedan escuchar en ninguna zona, compruebe la posición de los interruptores DIP (28) («» apartado §, paso 1).
6.1.2 Anuncios mediante MIC 1
Si se ha conectado un micrófono a la toma MICROPHONE 1 (40), se pueden hacer anuncios para ciertas zonas o para todas las zonas mediante este micrófono.
1) Ajuste el volumen de los anuncios por separado para cada zona con el control MIC 1 (6). Ajuste los controles de las zonas en "0" donde no se deban escuchar los anuncios.
2) La señal de micrófono se puede añadir a la fuente de señal seleccionada para cada zona o se puede interrumpir la señal de la fuente (talkover automático). Pulse el botón PRIORITY (10) para las zonas en las que la señal de la fuente debe interrumpirse para un anuncio. Se ilumina el LED MIC 1 (4).
Pulse el botón PAGE ALL (18) para activar la función de talkover automático para todas las zonas.
Nota: Después de desconectar y conectar de nuevo el router matriz, se desactiva la función talkover automática. Si es necesario, reactive la función.
6.1.3 Monitorización de las zonas mediante el altavoz
Para comprobar las zonas o para seleccionar una fuente de señal para una zona, cada una de las ocho zonas se puede monitorizar con el altavoz integrado. Este altavoz reproduce exactamente las señales presentes que se escuchan en la zona seleccionada.
1) Pulse el botón ZONE SELECT (12) repetidamente o manténgalo pulsado para seleccionar la zona. El visualizador (11) muestra el número de la zona.
2) Después de la selección, el número parpadea en el visualizador durante 10 segundos. Pulse el botón ENTER (14) durante este tiempo para confirmar la selección. De lo contrario se mantendrá la selección anterior. El proceso de selección se puede parar en cualquier momento con el botón ESC (15).
3) Ajuste el volumen de monitorización con el control MONITOR (16). La cadena de LEDs OUTPUT LEVEL (13) muestra el nivel de señal de la salida de zona seleccionada (19).
6.2 Micrófono de control de zonas ARM-880RC
1) Conecte el micrófono con el interruptor POWER (48). Se iluminará la indicación POWER (55).
2) Primero seleccione las zonas de megafonía en las que se debe escuchar el anuncio con los botones SPEAKER ZONES (57), si es necesario, utilice los botones de los módulos de ampliación ARM-880RCE. Para seleccionar todas las zonas, pulse el botón ALL CALL (53). Las zonas seleccionadas se indican en cada caso mediante un LED azul y también pueden deseleccionarse con el botón correspondiente o con el botón ALL CALL.
Si se hace un anuncio desde un segundo micrófono con control de zona, los LEDs de las zonas donde se pueda escuchar el anuncio se iluminarán en naranja. Luego no se podrán seleccionar estas zonas.
3) Mantenga pulsado el botón TALK (52) para un anuncio, espere por el posible chime y luego hable. Si el LED del botón TALK par-padea significa que no se ha seleccionado ninguna zona.
4) La señal de micrófono se muestra mediante la cadena de LEDs OUTPUT LEVEL (54). El LED rojo sólo debería iluminarse brevemente. Si se ilumina durante un periodo largo, hable con un volumen inferior, aumente la distancia hasta el micrófono o gire el control MIC (45) en sentido horario inverso según corresponda.
Si el volumen del anuncio es demasiado bajo, gire el control en sentido horario según corresponda, hable más alto o acérquese al micrófono.
Nota: Los anuncios desde un micrófono con control de zona toman prioridad por delante de otras fuentes de señal y interrumpen sus señales en las zonas seleccionadas. Sólo las señales de alarma tienen una prioridad superior («» apartado 4...).
6.3 Módulos de pared
6.3.1 ARM-880WP1 y ARM-880WP2
En cuanto el router matriz se conecta, el LED de funcionamiento (65) del módulo se ilumina y el visualizador (63) muestra la fuente de señal seleccionada:
L 1-L 8 = señales de las entradas LINE 1 - 4 (34) y LINE / MIC 5 - 8 (36)
L = señal de la entrada adicional (22) o del módulo de pared (r=3) paso 3
OF = ninguna de estas señales está seleccionada (OFF)
1) Para pasar a otra fuente de señal, pulse el botón SOURCE ▲ o ▼ (64) repetidamente o manténgalo pulsado.
2) Ajuste el volumen deseado con el control SOURCE LEVEL (66). Si el volumen no se puede ajustar lo suficientemente alto, gire el control SOURCE (7) correspondiente y/o el MASTER (8) del router matriz según convenga.
3) Se puede conectar un micrófono* a la toma MIC INPUT (60) del módulo ARM-880WP1 y un aparato con salida de línea a las tomas RCA LINE INPUT (59) para poder escuchar sus señales en la zona correspondiente.
a) Utilice el botón SOURCE ▲ o ▼ para cambiar la indicación del visualizador a "L". De este modo se seleccionarán las tomas LINE INPUT y MIC INPUT.
b) Ajuste el control SOURCE LEVEL en la posición intermedia aproximadamente y aumente el control LINE LEVEL (61) para el aparato de audio conectado y/o el control MIC LEVEL (62) para el micrófono de modo que las señales puedan escucharse bien. Si no se conecta una entrada, ponga el control correspondiente en "0".
c) Ajuste el volumen definitivo con el control SOURCE LEVEL.
6.3.2 ARM-880WP3
En cuanto el router matriz esté conectado, se iluminará la indicación POWER (71) del módulo.
1) Conecte dos micrófonos* a las tomas MIC INPUT (67) para poder escuchar sus señales en la zona correspondiente.
2) Ajuste el volumen para los micrófonos con los controles MIC LEVEL (69). Cuando no se conecte una entrada de micrófono, ponga el control correspondiente en "0".
3) Cuando se ha seleccionado una fuente de señal en el router matriz para la zona correspondiente, pueden añadirse las señales de micrófono a la fuente de señal. La fuente de señal también se puede silenciar con el botón LINE MUTE (70) de modo que sólo se escuchen las señales del micrófono.
4) Se puede ajustar el sonido por separado para cada micrófono con los controles (68). Los controles HF son para las frecuencias agudas y los controles LF para las frecuencias graves.
* También es posible utilizar micrófonos que requieran una alimentación phantom de 15 V. Sin embargo, no se puede utilizar ningún micrófono con conexión asimétrica; podría dañarse por la alimentación phantom presente.
7 Especificaciones
ARM-880
Banda pasante
Sensibilidad de entrada /
Impedancia de entrada
Alimentación phantom: 46V para MIC 5–8, conmunable individualmente
Control de tono
Graves: ....±10 dB/100 Hz
Agudos: ....±10 dB/10 kHz
Relación sonido/ruido
MIC: ....>65 dB
LINE: > 85 dB
Salidas de zona
Nivel de potencia: ....1,5V
Impedancia: .....600Ω
Alimentación
Alim. de emergencia: = 24V
Consumo
Alimentación phantom
para micrófono
de cuello de cisne: ....12 V
Chime:....Conmutable
2 tonos, 4 tonos,
OFF
Indicaciones LED: .....Funcionamiento,
nivel de salida,zonas
seleccionadas, Talk,
All Call
Alimentación: ..... = 24 V, 65 mA me-
diante alimentador
entregado,conec-
tado a 230V/50Hz
Temperatura ambiente: 0–40°C
Dimensiones
sin micrófono: .....180 × 61 × 143 mm
Peso: 1,25 kg
ARM-880RCE
Indicaciones LED: .....Zonas seleccionadas
Alimentación: ..... = 24 V, 10 mA me-
diante ARM-880RC
Temperatura ambiente: 0–40°C
Dimensiones: .....180 × 61 × 70 m
Peso: 525g
ARM-880WP1
Sensibilidad de entrada
MIC: 10mV
LINE: 335mV
Alimentación phantom: 15 V para MIC INPUT
Nivel de salida: .....775 mV
THD: ....< 1 %
Relación sonido/ruido: > 65 dB
Indicaciones LED: .....Fuente de señal
Alimentación: ..... = 24V, 450mA
mediante ARM-880
o desde un cableado
de 50 m mediante
alimentador necesita-
rio adicionalmente
Longitud máxima del
cable de conexión: ....1000 m
Indicaciones LED: .....Fuente de señal
Alimentación: .....= 24V, 330mA
mediante ARM-880
o desde un cableado
de 50 m mediante
alimentador necesita-
rio adicionalmente
Longitud máxima del
cable de conexión: ....1000m
Sensibilidad de entrada: 10 mV
Alimentación phantom: 15V
Nivel de salida: .....775 mV
THD: ....< 1 %
Indicaciones LED: .....Funcionamiento
Alimentación: ..... = 24V, 230mA
mediante ARM-880
o desde un cablea-
dode 50 m mediante
alimentador necesita-
rio adicionalmente
Longitud máxima del
cable de conexión: ....1000m
Sujeto a modificaciones técnicas.
Matryca audio
Zasilanie: ....- 24V, 10 mA
z ARM-880RC
Zakres temperatur: . . . 0–40°C
Wymiary: 180 × 61 × 70 mm
Waga:....525g
ARM-880WP1
Czułość wejścia
MIC: 10mV
LINE:....335mV
Zasilanie phantom: . . . .15 V dla MIC INPUT
