MANUAL DE USUARIO IQ500.4 KICKER

Instalación del equipo . . . . . . . . . . . . . . . . 14

Instalación del software . . . . . . . . . . . . . . . 20

Einführung 3

Hardwarekonfi guration . . . . . . . . . . . . . . . 24

Softwarekonfi guration . . . . . . . . . . . . . . . . 30

Introduction 3

Introducción Introduction

La nueva Serie-IQ de amplifi cadores KICKER representa el pináculo de la tecnología en amplifi cadores móviles. Desde los componentes de lujo seleccionados meticulosamente, incluido un nivel de procesamiento digital de señales (DSP) sin precedentes, hasta el software TWEEQ™ desarrollado por KICKER, nuestro equipo de desarrollo nuevamente estableció el estándar de la audioelectrónica móvil de lujo. La aplicación TWEEQ ofrece al usuario un control sin precedentes de todos los aspectos relacionados con las exigencias acústicas mediante un ordenador portátil, o un teléfono o tableta con el accesorio IQI Bluetooth®. Experimente una revolución, tome el control de su música y escuche por qué la innovación de KICKER es inigualable.

Instalación del equipo

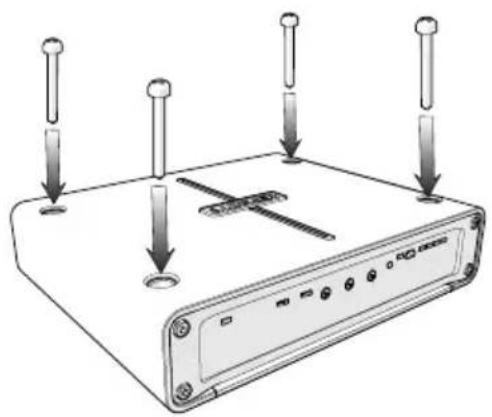

Montaje

Instale el amplifi cador en la ubicación deseada con los tornillos proporcionados. No perfore ningún componente electrónico, cable ni mecanismo del vehículo.

Cables

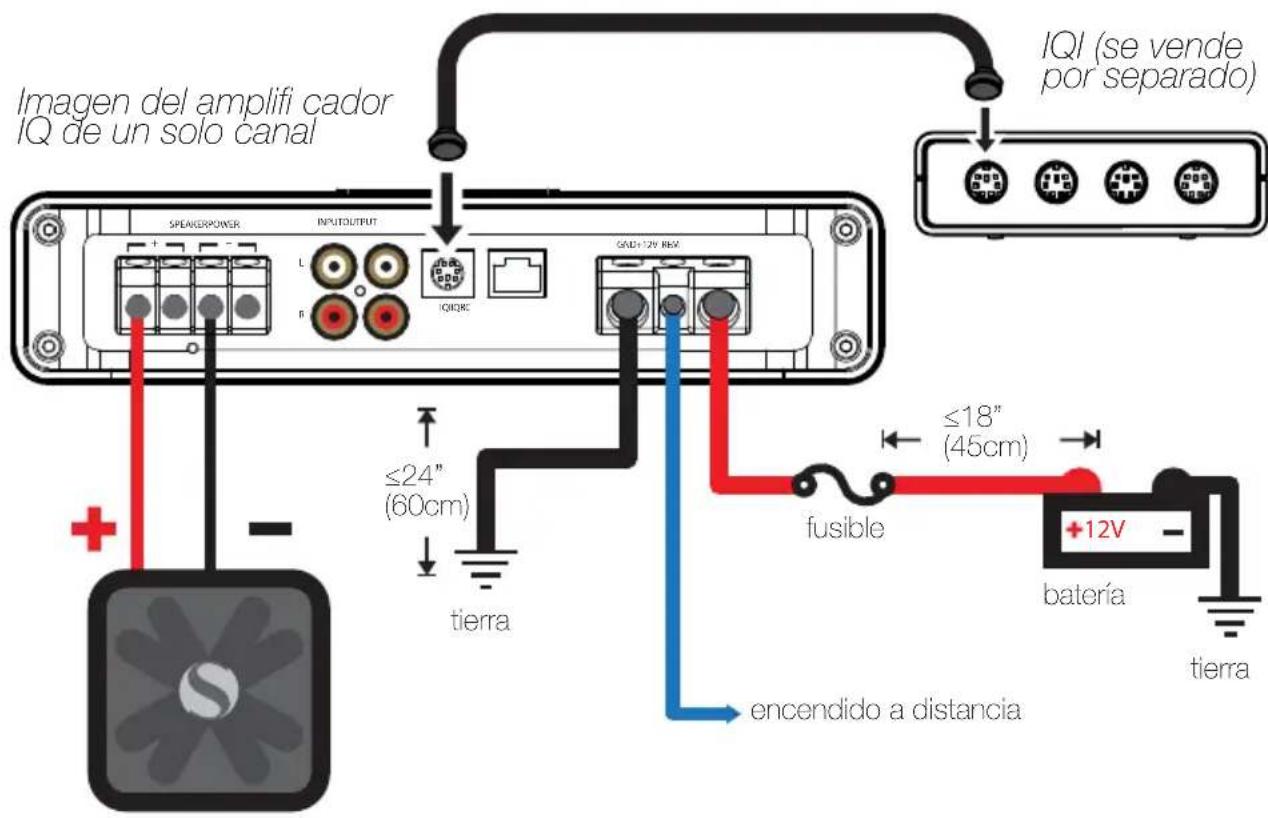

Conecte el cable +12 V y las conexiones a tierra. Instale un fusible a 18 pulg. (45,70 cm) de la batería y alineado con el cable de alimentación conectado al amplifi cador. Consulte el diagrama de la página siguiente como referencia. Consulte las tablas siguientes para conocer las capacidades apropiadas de los fusibles y los calibres.

Utilice el IQI para conectar y controlar diversas amplifi caciones de IQ a través de Bluetooth, transmita música directamente desde su dispositivo Bluetooth ¡y mucho más!

Imagen del amplifi cador IQ de un solo canal IOL (se vende por separado) SPEASERPOWER INPUTOUTPUT I/OIRE GND+12V REX ≤24" (60cm) tierra fusible ≤18" (45cm) batería tierra encendido a distancia

Conecte los altavoces al amplifi cador IQ con un cable calibre 16 o más grande. Conecte la salida de la unidad de alimentación a las entradas RCA del amplifi cador IQ. Use las salidas RCA del IQ para pasar la señal a otro amplifi cador.

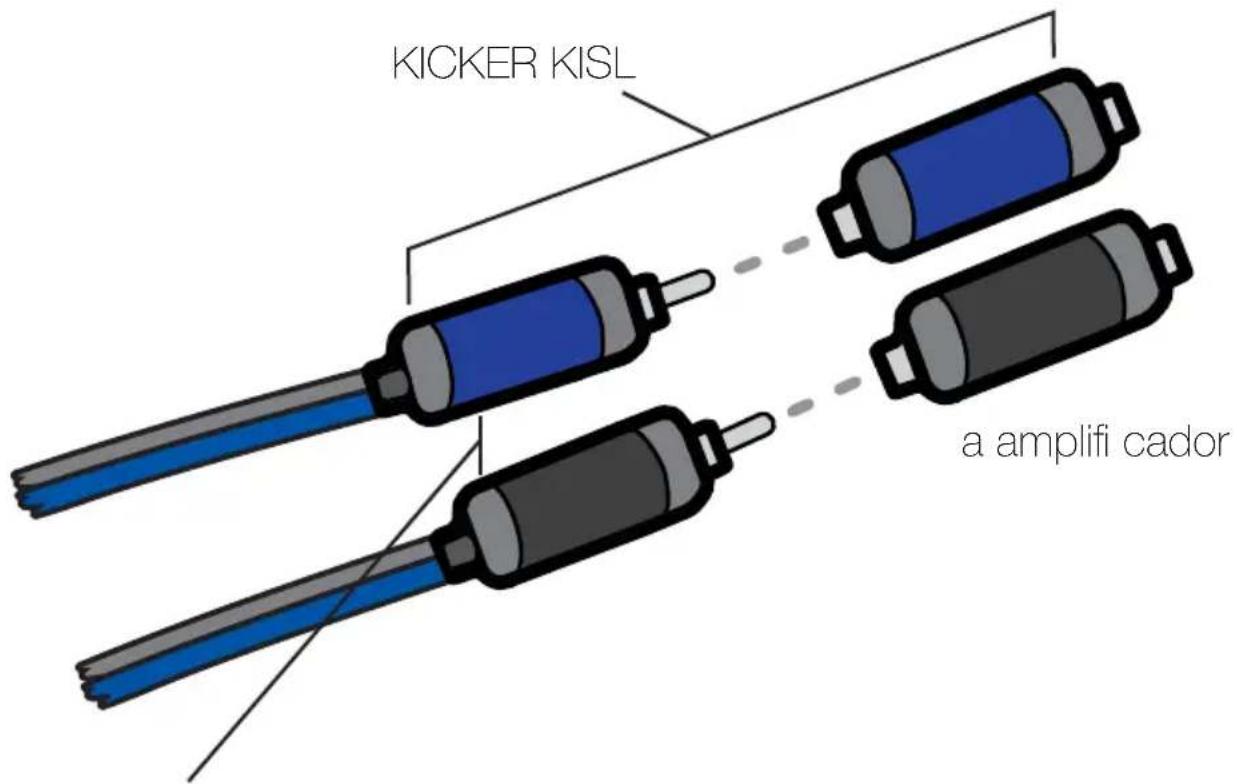

Si la unidad de alimentación usa salidas de nivel alto, use el KISL KICKER para conectar fácilmente enchufes RCA a los alambres sin revestimiento. Consulte a un especialista en electrónica móvil si no está seguro. Consulte el diagrama siguiente como referencia.

KICKER KISL a amplifi cador

desde las salidas de altavoces de nivel alto de la unidad de alimentación

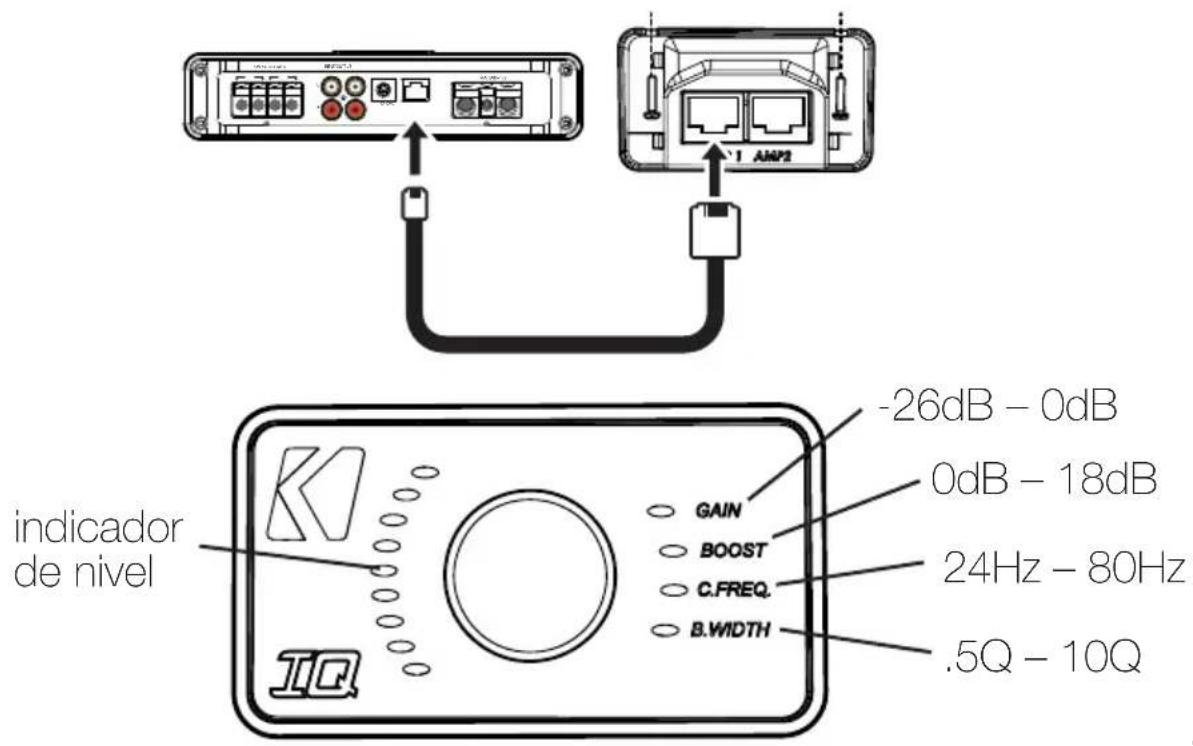

Instalación de IQRC

Con el IQRC puede controlar de forma remota la ganancia de entrada, el amplifi cador de bajas frecuencias, la frecuencia central y los niveles de ancho de banda de hasta dos amplifi cadores sincronizados. Presione la perilla de control para seleccionar la función; luego, gírela para incrementar o reducir los valores. Para instalar el control remoto de niveles de bajas frecuencias IQRC, atornille el remoto en la ubicación seleccionada y luego tienda el cable del controlador al enchufe hembra del IQRC en el panel del amplifi cador. NO lo conecte/desconecte con el amplifi cador encendido. El AMP. 1 debe conectarse antes de activar el AMP. 2.

indicador de nivel -26dB - 0dB 0dB - 18dB 24Hz - 80Hz .5Q - 10Q

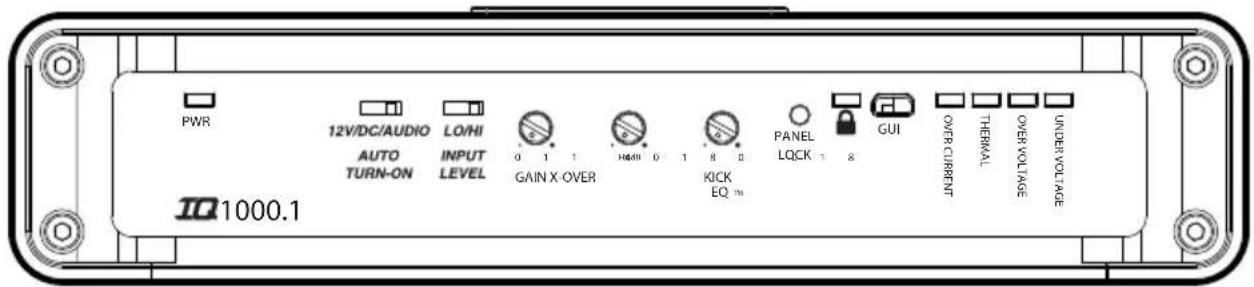

Funciones y operación

PWR 12V/DC/AUDIO LO/HI AUTO TURN-ON INPUT LEVEL GAIN X OVER H449 0 1 8 0 KICK EQ 1% PANEL LQCK 1 8 GUI OVER CURRENT THERMAL OVER VOLTAGE UNDER VOLTAGE 1000.1

Los amplifi cadores de la Serie-IQ son diferentes a todos los amplifi cadores del mercado actual. Son completamente funcionales con los controles analógicos de la placa terminal y despliegan todo su potencial cuando se aprovecha el procesador digital de señales (DSP). Le recomendamos que se familiarice con los controles siguientes.

ENCENDIDO AUTOMÁTICO: Confi gure el interruptor en +12 V para usar el conductor de encendido remoto de la unidad de alimentación. Tienda un cable calibre 18 desde el conductor de encendido remoto en la unidad de alimentación hasta el terminal con la etiqueta REM entre los terminales de alimentación positivos y negativos del amplifi cador. El modo de desviación de CC detecta una desviación de 6 VCC de las salidas de altavoces de nivel alto cuando la unidad de alimentación se enciende. La confi guración de audio detecta la señal de audio entrante de la unidad de alimentación y automáticamente enciende el amplifi cador. El uso del modo de desviación de CC o de audio hace que el terminal REM cuente con +12 V para encender amplifi cadores adicionales.

NIVEL DE ENTRADA: Las entradas RCA de los amplifi cadores IQ de KICKER tienen la capacidad de recibir señales de alto o bajo nivel desde la unidad de alimentación.

GANANCIA: El control de ganancia de entrada no es un control de volumen. Empareja la salida de la unidad de alimentación con el nivel de entrada del amplifi cador. Suba el volumen de la unidad de alimentación unos 3/4. Luego, suba la ganancia lentamente hasta que pueda escuchar una distorsión y bájela levemente.

DIVISOR DE FRECUENCIAS: Utilice los interruptores del divisor de frecuencias de la placa terminal del amplifi cador para confi gurar las divisiones de frecuencias internas en desconectado (OFF), alto (HI) o bajo (LO). Cuando el interruptor está desconectado, se amplifi ca una señal de ancho de banda completa. Coloque el interruptor en “alto” si desea que el divisor de frecuencia interno del amplifi cador funcione como fi Itro de paso alto. Coloque el interruptor en “bajo” si desea que el divisor de frecuencia interno del amplifi cador funcione como fi Itro de paso bajo.

ATENUADOR: Encienda el interruptor del atenuador si está usando dos conjuntos de entradas en el amplifi cador. Deje el interruptor del atenuador APAGADO si desea conducir todos los canales desde una sola entrada estéreo.

ECUALIZADOR KICK: Regule el amplifi cador de bajas frecuencias de 0 a 18 dB, centrado en 40 Hz.

BLOQUEO DE LA PLACA: Cuando está activo (LED ENCENDIDO), el amplifi cador usa la confi guración del software TWEEQ. Cuando NO está activo (LED APAGADO), el amplifi cador utiliza los controles de la placa terminal.

INTERFAZ GRÁFICA DE USUARIO: Conecte a su ordenador o tableta y ejecute el software TWEEQ de KICKER para controlar en tiempo real el DSP del amplifi cador.

Instalación del software (Windows)

El software TWEEQ de KICKER puede ser compatible con el SO Mac a través de Boot Camp, pero no tiene soporte real.

TWEEQ es una nueva herramienta de confi guración de software de DSP para los amplifi cadores de la Serie-IQ. Dado que el amplifi cador más inteligente necesita una aplicación inteligente, desarrollamos TWEEQ internamente teniendo en cuenta ante todo las necesidades del cliente durante el proceso de creación. Los amplifi cadores IQ cuentan con funciones completas sin TWEEQ, pero para aprovechar al máximo su nuevo amplifi cador KICKER, úselo en su ordenador, tableta o teléfono con el accesorio IQ Bluetooth y escuche la diferencia.

Instalación

Visite www.kicker.com/tweeq y haga clic en el botón DESCARGAR. Abra el archivo de instalación y siga las instrucciones para completar la instalación.

Confi guración

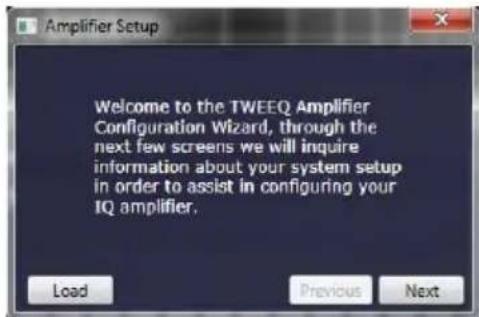

Encienda y conecte el amplifi cador IQ a su ordenador a través de una conexión mini-USB. Ejecute Tweeq.exe y espere a que el software detecte los amplifi cadores conectados. Se le pedirá que inicie el asistente de confi guración.

TWEEQ buscará y detectará todos los amplifi cadores conectados. KICKER es compatible con varias instalaciones de amplifi cadores mediante el accesorio IQI. No se admite el uso de un concentrador USB para conectar varios amplifi cadores.

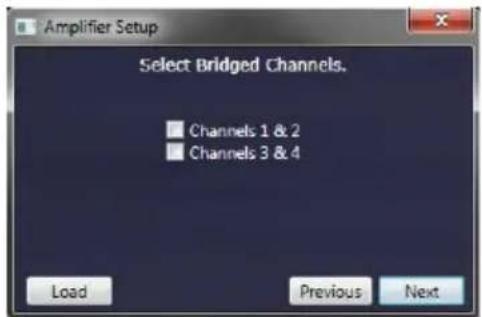

Elija conectar los canales si ambos se usan para conducir una carga común.

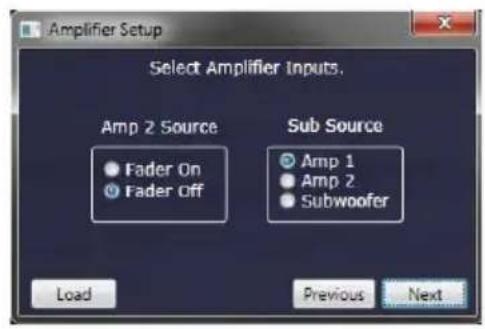

Encienda el atenuador si está usando dos conjuntos de entradas en el amplifi cador. Apague el atenuador si desea conducir todos los canales desde una sola entrada estéreo. Por ejemplo, encienda el atenuador si está usando únicamente el AMP 1 como fuente de entrada. Seleccione la fuente de entrada para la señal del subwoofer, si corresponde.

Seleccione el tipo de conductor utilizado por cada canal. Esto ayudará al software TWEEQ a confi gurar automáticamente el divisor de frecuencia. Consulte la página 23 para ver el gráfico de referencia.

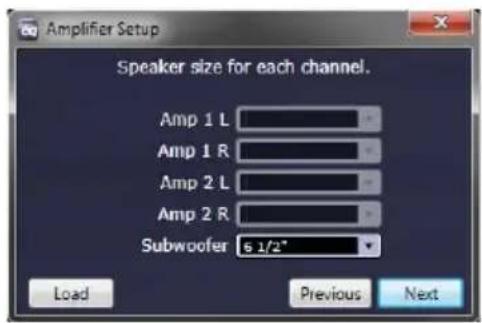

Seleccione el tamaño de altavoz para cada canal. Esto es una ayuda adicional para que el software confi gure el divisor de frecuencia. Si cuenta con un amplifi cador de 2 o 4 canales y seleccionó una señal de amplia gama en la ventana anterior, no verá este cuadro de diálogo.

Confi gure la distancia de cada altavoz desde la posición de escucha primaria. Así se confi gurará automáticamente el tiempo de retardo correcto para que cada altavoz presente la mejor sonorización. Debe defi nirse la confi guración del altavoz de referencia si cuenta con un altavoz que no está conectado al amplifi cador seleccionado actualmente y si también es el que se encuentra más alejado de la posición de escucha.

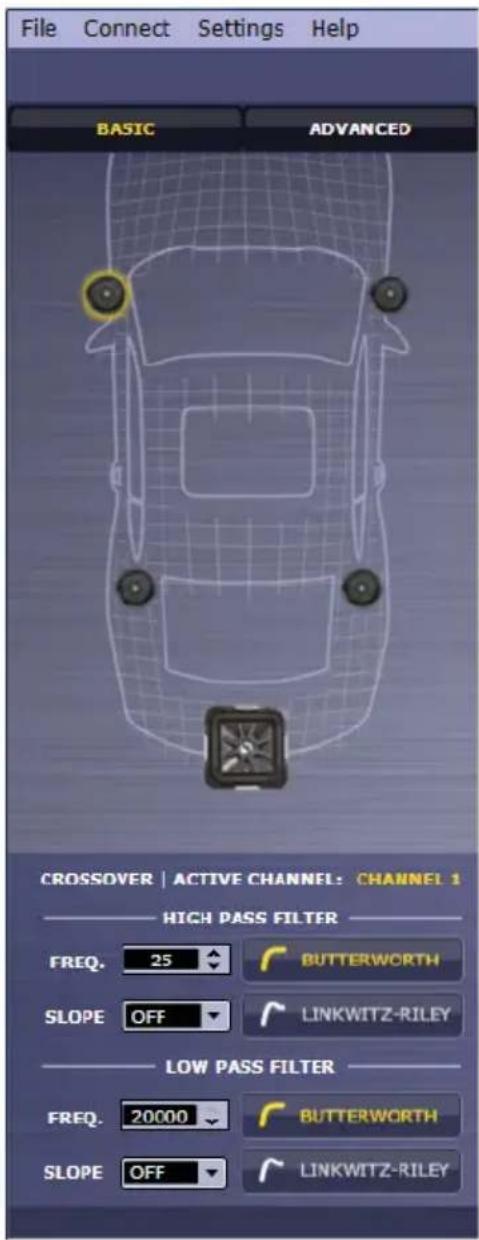

File Connect Settings Help BASIC ADVANCED CROSSOVER | ACTIVE CHANNEL: CHANNEL 1 HIGH PASS FILTER FREQ. 25 BUTTERWORTH SLOPE OFF LINKWITZ-RILEY LOW PASS FILTER FREQ. 20000 BUTTERWORTH SLOPE OFF LINKWITZ-RILEY

¡Felicitaciones! El amplifi cador IQ se confi guró automáticamente con el Asistente TWEEQ. Puede guardar este ajuste previo seleccionando Archivo > Guardar en la parte superior izquierda de la aplicación. Se recomienda que guarde esta confi guración inicial para restaurarla y a los fines de la selección de fuente A/B.

Puede continuar ajustando el DSP para sus aplicaciones específi cas, incluido el ajuste de las confi guraciones del tiempo de retardo y del divisor de frecuencia. Para obtener todas las instrucciones de la aplicación TWEEQ de KICKER, descargue el manual completo en www.kicker.com/support.

Controlador Tipo de divisor de frecuencia

Rango completo Sin divisor de frecuencia Rango medio Paso alto Bajos medios Paso banda Bajo Paso banda Agudos Paso alto

Hardwarekonfi guration

Befestigung

Los productos KICKER están garantizados contra defectos. La duración y los términos de la garantía dependen de las leyes del país en donde se realizó la compra. Para más detalles consulte a su distribuidor local de KICKER o visite www.kicker.com/warranty.

AVISO DE SEGURIDAD IMPORTANTE - LA OPERACIÓN CONTINUA Y PROLONGADA DE UN AMPLICADOR DE MANERA DISTORSIONADA O ENTRECORTADA PUEDE SOBRECALENTAR EL SISTEMA DE AUDIO, PROVOCAR POSIBLES RIESGOS DE INCENDIOS Y GENERAR GRAVES DAÑOS A SUS COMPONENTES Y/O VEHÍCULO.
