MANUAL DE USUARIO 44KMTC9W KICKER

Manual del Propietario | Español Gabirete de torre KICKER MARINE

Distribuidor autorizado KICKER:

Fecha de compra:

Número de Serie:

Los Sistemas de Torre Marina KMTC de Kicker son el modo perfecto de llevar su música a la marina o potenciar los entomos deportivos. Los sistemas KMTC9 y KMTC11 están equipados con altavoces KICKER KM LED. Las carcasas ABS moldeadas por inyección están tratadas con UV y son resistentes a las salpicaduras y a los fenómenos meteorológicos. Instale los Sistemas de Torre Marina KMTC en su embarcación o dé rienda suelta a su creatividad colocándolos en su cochera, en las barras antivuelco de su vehículo 4x4 o Side by Side, o montándolos en cualquier otro tipo de barras.

Modelo:	KMTC9
Woofer [pulgadas, cm] 9, 23 11, 28
Controlador de compresor de bocina cargado [pulgadas,mm] 1, 25 1, 25
Diámetro de la bobina de voz del controlador de compresor [pulgadas,mm] 1-3/8, 35 1-3/8, 35
Material del como Titanio Titanio
Impedancia nominal [Ω] 4 4
Sensibilidad [1 V, 1m] 92 dB	93 dB
Frecuencia de respuesta [Hz]	20-20,000	20-20,000
Máximo manejo de potencia [Vatios]	600	600
Manejo de potencia recomendado [Vatios RMS]	150-300	150-300
Diámetro/ancho de la carcasa [pulgadas, cm] 9-13/16, 24.9	11-7/8, 30.2
Profundidad de la carcasa [pulgadas, cm]	10-7/8, 27.7	12-11/16, 32.3
Altura de la carcasa (desde la parte inferior hasta la barra antivuelco) [pulgadas, cm]	11-9/16, 29.4	13-5/8, 34.6
Altura de la carcasa (parte superior del soporte hasta la parte inferior de la carcasa) [pulgadas, cm]	13-9/16, 34.4	15-9/16, 39.6
Paso alto [dB], a una frecuencia de [Hz]	12db/oct, 2,500 Hz	12db/oct, 2,500 Hz

INSTALACIÓN

IMPORTANTE: debe aplicar una capa delgada del compuesto antiagarrotante proporcionado a TODOS los tomillos comprometidos antes de la instalación.

Antes de comenzar: determine la ubicación y colocación del Sistema de Torre Marina KMTC en el tubo o caño en el que lo instalará. La separación del Sistema de Torre Marina KMTC ofrecerá un mejor rendimiento del estéreo, y generalmente resulta preferible. Al determinar los mejores lugares para la instalación, tenga cuidado de notar cualquier obstáculo u obstrucción que pudiera complicar la instalación del KMTC.

Tenga en cuenta el recorrido de los cables del altavoz, ya que pueden influir en el lugar donde finalmente instalará los altavoces. Si traza el recorrido del cable del altavoz de modo que atraviese el caño, realice una perforación de 9/16" en la barra para colocar un pasacables antes de realizar el montaje.

Paso 1: coloque los soportes de montaje inferiores KMTC alrededor del tubo o caño en el que los montará; luego utilice los tornillos de cabeza hueca proporcionados para asegurar los soportes de montaje superiores al ensamble del soporte. Utilice el tamaño de tomillo que se adapte mejor a sus necesidades. Ver Fig. 1.

tornillos de cabeza hueca de acero inoxidable (1/4" llave Allen - 5/16"-18 roscas)

Diámetro de Longitud del la barra perno

Fig. 1 dable KRICKERO soporte de montaje superior soporte de montaje inferior

Paso 2: conecte los cables del altavoz y del tweeter a su unidad fuente o amplificador. KICKER le recomienda soldar las conexiones y asegurarlas con termorretracción.

Al realizar la instalación eléctrica permanente de la iluminación RGB, el cable negro es +12 V, y los cables rojo, verde y azul son a tierra. Empalme y combine los cables a tierra para producir un color diferente. Hay siete colores disponibles, según su confi guración del cableado. KICKER le recomienda utilizar el controlador de iluminación KMLC (se vende por separado) para obtener más colores, patrones y efectos especiales.

Negro : +12 V Rojo : a tierra Verde : a tierra Azul : a tierra

Azul transparente: Altavoz + Gris transparente : Altavoz -

Cobre: Bocina tweeter + Plateado: Bocina tweeter -

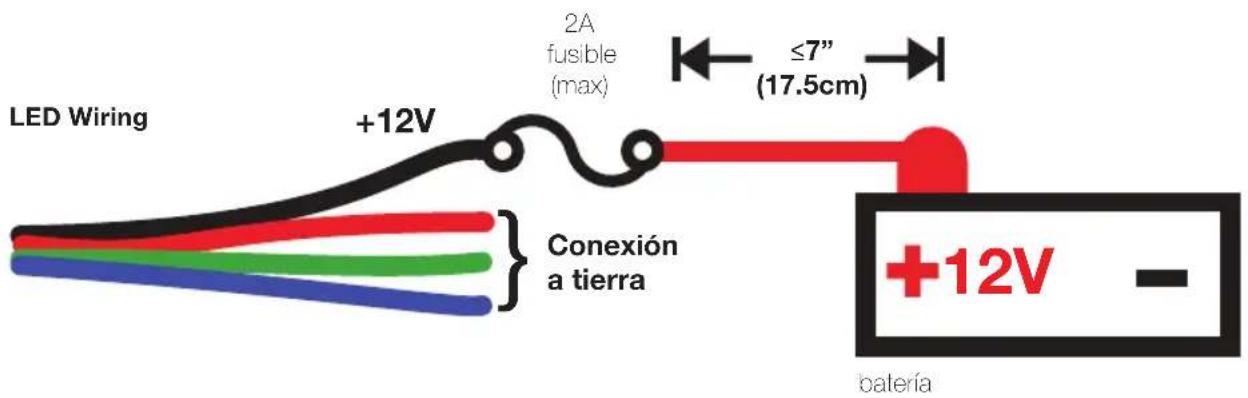

LED Wiring +12V Conexión a tierra 2A fusible (max) ≤7" (17.5cm) +12V batería

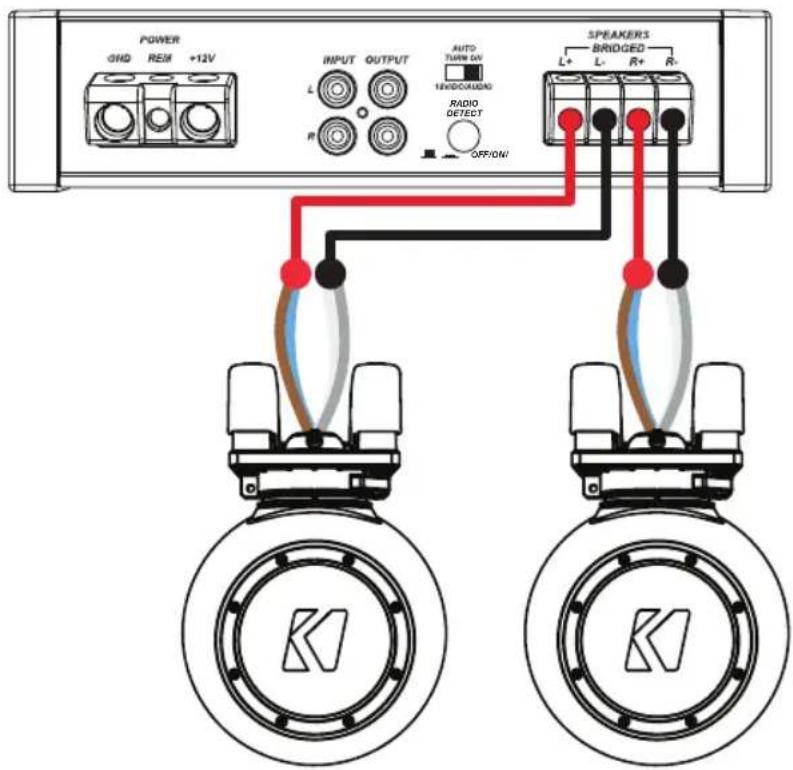

Aunque está conectado en paralelo, el cruce pasivo da como resultado una impedancia final de 4Ω.

KXMA1200.2

POWER GND REM +12V INPUT OUTPUT AUTO TURN ON R/R/D/AGND RADIO DETECT OFF/ONI SPEAKERS BRIDGED L+ L- R+ R- M K K

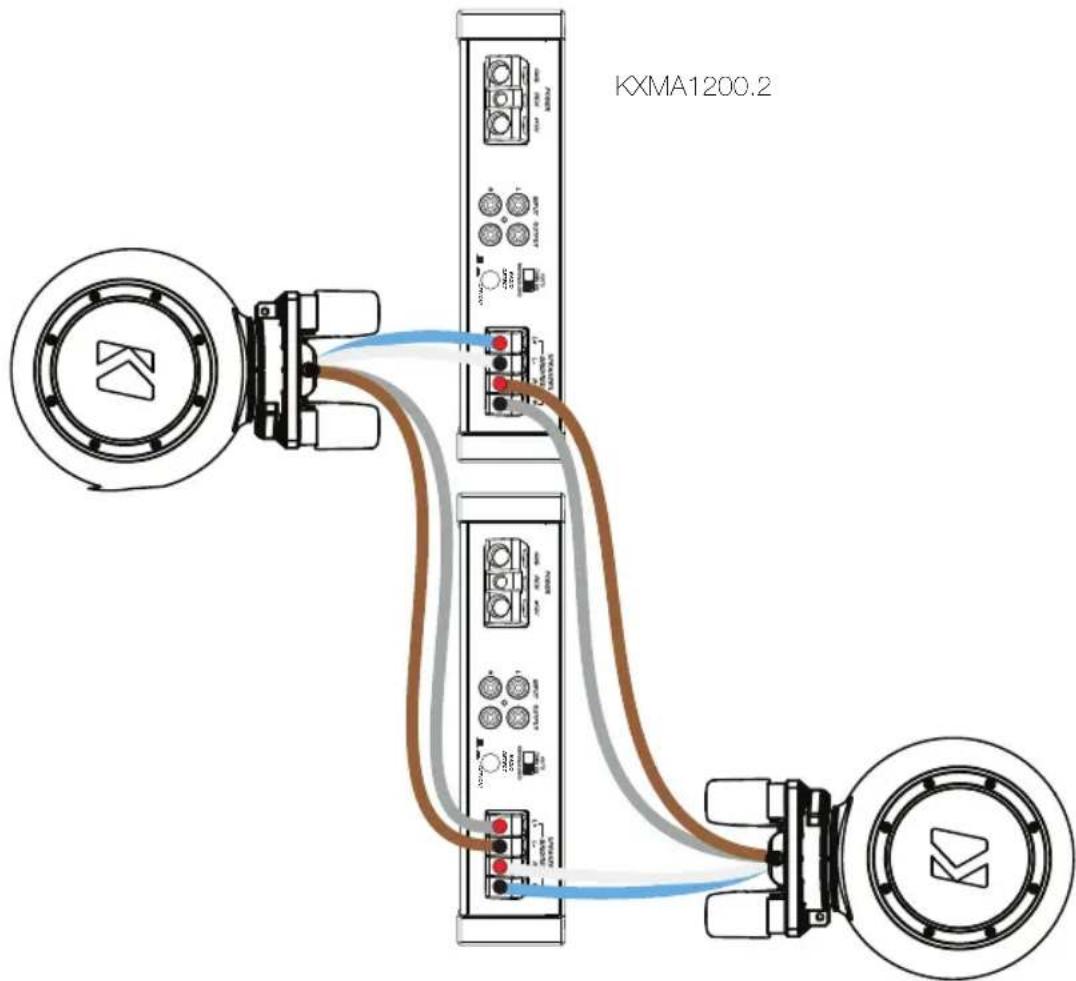

BI-AMP

4 ohmios

KXMA1200.2

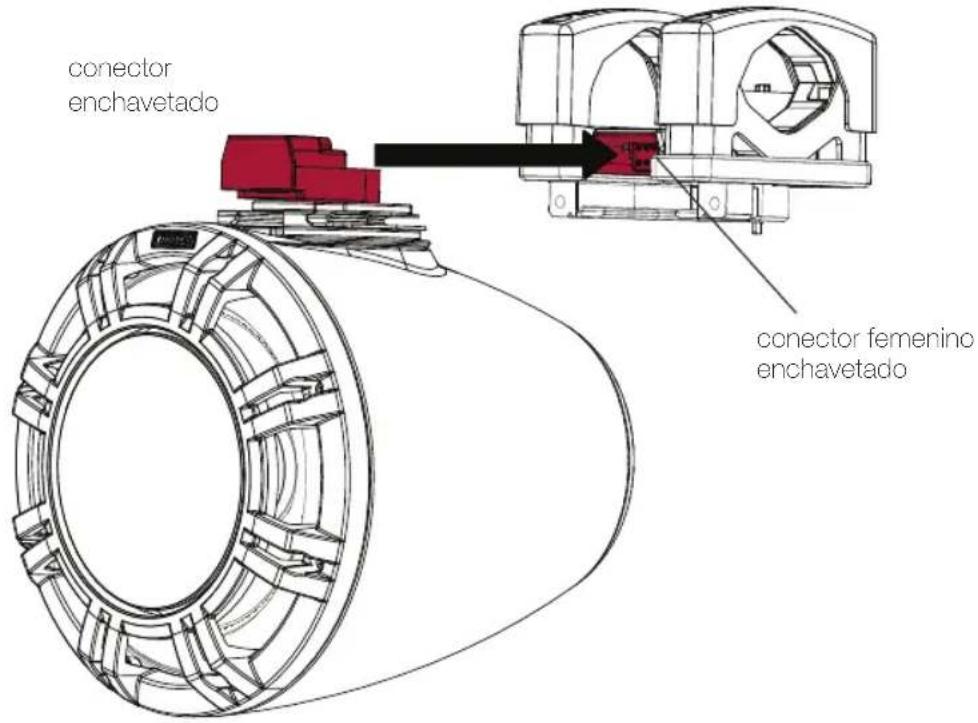

Paso 3: instale el conector enchavetado del ensamblaje articulado del altavoz KMTC en el conector hembra enchavetado del ensamble del soporte. El frente del conector enchavetado debe empotrarse en el conector hembra enchavetado.

conector enchavetado conector femenino enchavetado

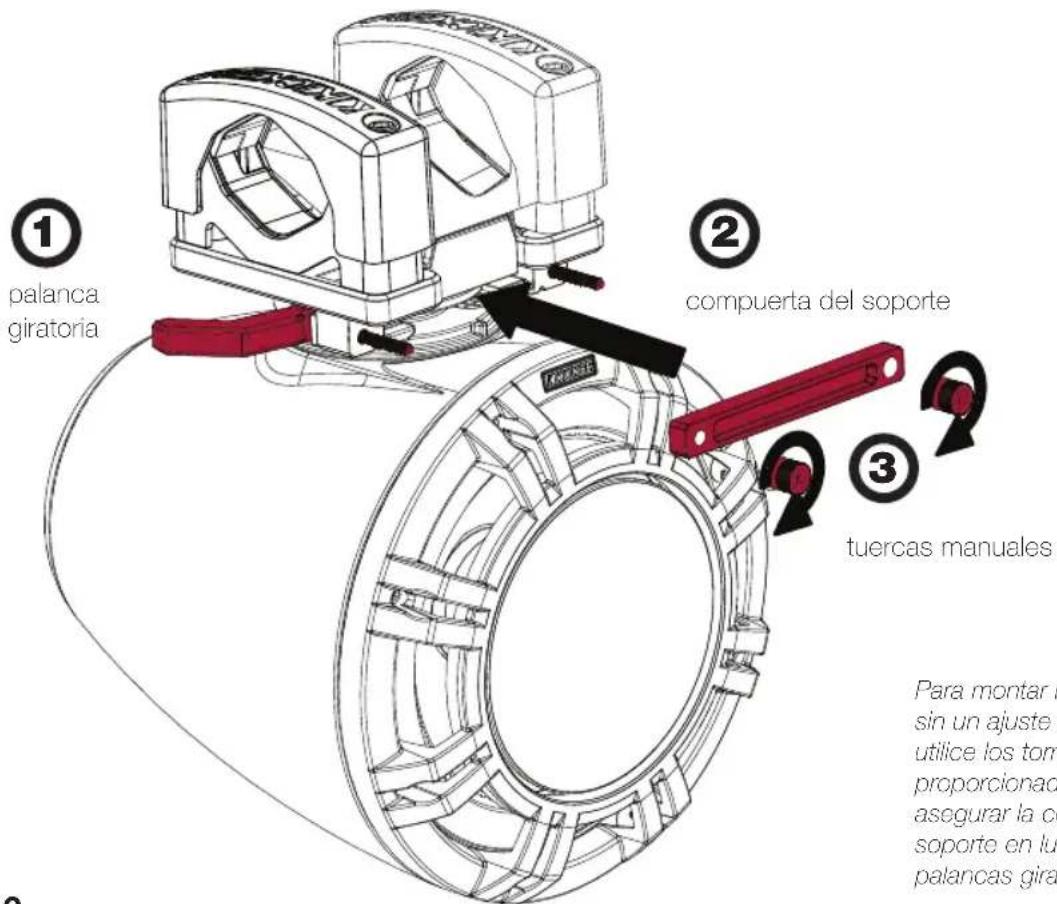

Paso 4: instale las dos palancas giratorias y regúlelas de modo que queden flojas (abiertas) cuando la palanca esté paralela al tubo. Luego asegure la compuerta del soporte a la carcasa utilizando las tuercas manuales proporcionadas. Cuando las palancas giratorias estén fi jadas en su lugar, o cerradas, el ensamblaje rotatorio del soporte quedará sujeto firmemente. Con las palancas giratorias abiertas, fi nalice asegurando firmemente ambas tuercas manuales. Es posible que deba volver a ajustar una luego de ajustar la otra.

① palanca giratoria ② compuerta del soporte ③ tuercas manuales Para montar sin un ajuste o utilice los torr proporcionada asegurar la cso soporte en lu palancas girar

Para montar la carcasa sin un ajuste articulado, utilice los tomillos Allen proporcionados para asegurar la compuerta del soporte en lugar de las palancas giratorias.

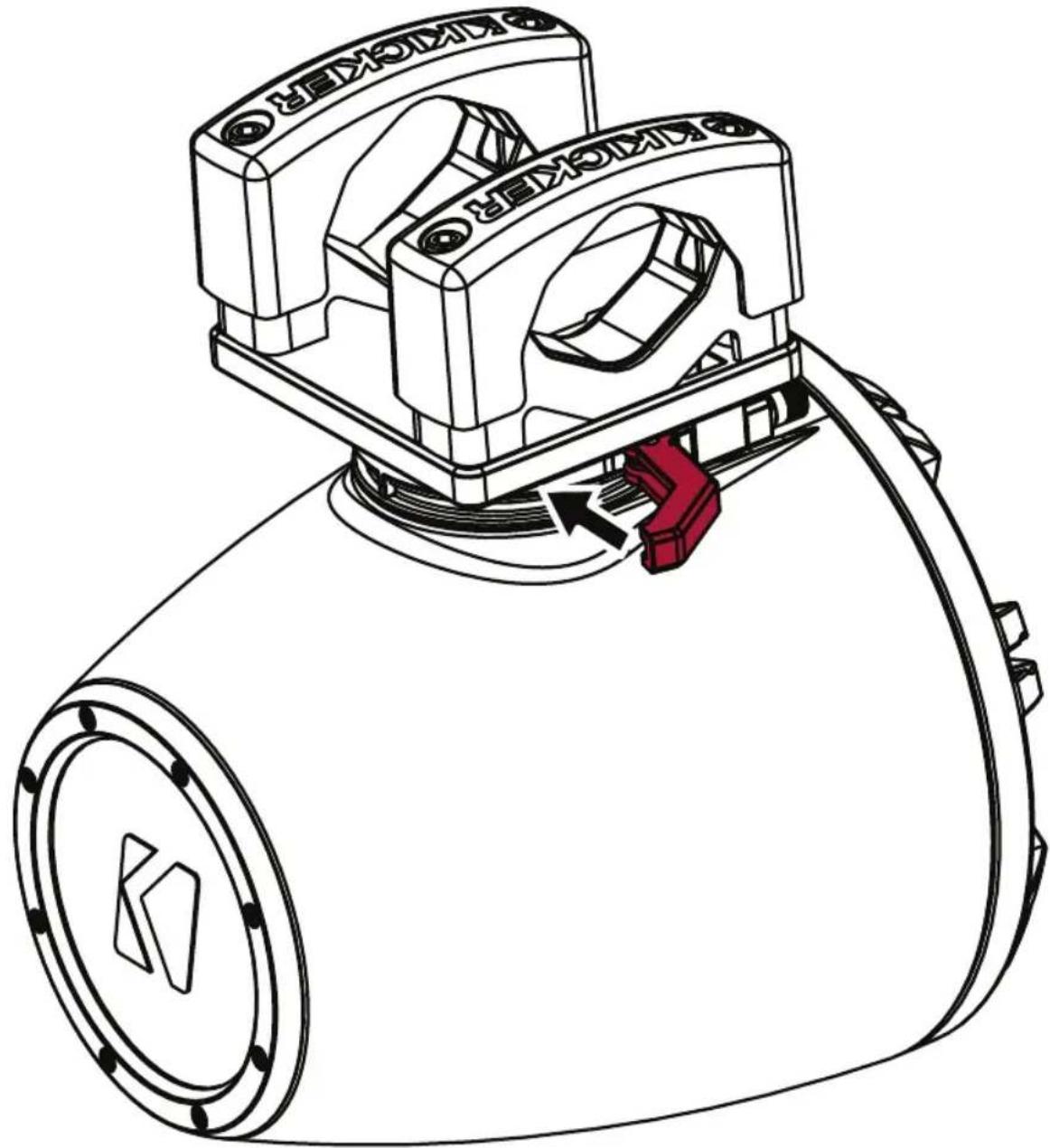

Paso 5: asegúrese de que la carcasa esté asegurada aumentando la tensión de las tuercas manuales de la palanca giratoria sujetas a las palancas giratorias. Cuando las palancas giratorias estén cerradas, el Sistema de Torre Marina KMTC quedará fi jo en su lugar. Cuando estén abiertas, podrá regular la orientación rotando el ensamblaje hacia la izquierda o derecha. Cuando esté conforme con la orientación, cierre las palancas giratorias para fi jar la carcasa en su lugar. Si la carcasa no está fi jada de manera sufi cientemente fi rme, ajuste las tuercas manuales.

Comuníquese con su concesionario o distribuidor KICKER internacional para obtener información sobre procedimientos específi cos relacionados con las normas de garantía de su país.

ADVERTENCIA: Los excitadores KICKER son capaces de producir niveles de sonido que pueden dañar permanentemente el oído. Subir el volumen del sistema hasta un nivel que produzca distorsión es más dañino para el oído que escuchar un sistema sin distorsión al mismo volumen. El dolor es siempre una indicación de que el sonido es muy fuerte y que puede dañar permanentemente el oído. Sea precavido cuando controle el volumen.

La frase "combustible para vivir la vida Livin' Loud™ a todo volumen" se refiere al entusiasmo por la vida que la marca KICKER de estéreos de automóvil representa y a la recomendación a nuestros clientes de que vivan lo mejor posible ("a todo volumen") en todo sentido. La línea de altavoces y amplificadores KICKER es la mejor del mercado de audio de automóviles y por lo tanto representa el "combustible" para vivir a todo volumen en el área de "estéreos de automóvil" de la vida de nuestros clientes. Recomendamos a todos nuestros clientes que obedezcan todas las reglas y reglamentos locales sobre ruido en cuanto a los niveles legales y apropiados de audición fuera del vehículo.
