44KMTC9W - Haut-parleur KICKER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur coaxial pour tour aquatique (Marine Tower System)
Marque	KICKER
Modèle	44KMTC9W
Diamètre du haut-parleur de graves	9 pouces (23 cm)
Type de tweeter	Moteur de compression à pavillon de 1 pouce (25 mm) à coupole en titane
Diamètre de la bobine acoustique du moteur de compression	1-3/8 pouces (35 mm)
Impédance nominale	4 Ω
Sensibilité (1 W, 1 m)	92 dB
Réponse en fréquence	20 Hz - 20 000 Hz
Puissance maximale	600 W
Puissance RMS recommandée	150 - 300 W
Filtre passe-haut	12 dB/octave à 2 500 Hz
Matériau du boîtier	ABS moulé par injection, anti-UV, résistant aux éclaboussures
Dimensions du boîtier (diamètre)	9-13/16 pouces (24,9 cm)
Profondeur du boîtier	10-7/8 pouces (27,7 cm)
Hauteur du boîtier (depuis le bas de l'arceau)	11-9/16 pouces (29,4 cm)
Hauteur du boîtier (du haut du support au bas)	13-9/16 pouces (34,4 cm)
Éclairage LED	RVB (rouge, vert, bleu) avec combinaisons possibles
Utilisation	Marin, sports aquatiques, véhicules tout-terrain
Installation	Sur tube ou arceau, orientation réglable par leviers pivotants
Accessoires inclus	Composé antigrippant, vis à tête creuse, leviers pivotants
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les solvants.
Sécurité	Risque de lésions auditives à volume élevé. Respecter les niveaux sonores.
Pièces détachées et réparabilité	Contacter un revendeur KICKER agréé pour toute réparation.

FOIRE AUX QUESTIONS - 44KMTC9W KICKER

Comment installer le haut-parleur KICKER 44KMTC9W sur un arceau ?

Positionnez les supports de montage inférieurs autour du tube, fixez les supports supérieurs avec les vis à tête creuse fournies. Ensuite, branchez les câbles, puis insérez le connecteur à clavette dans la douille. Installez les leviers pivotants et serrez les écrous papillon. Assurez-vous d'appliquer le composé antigrippant sur toutes les fixations filetées avant l'installation.

Comment câbler le haut-parleur et les LED RVB ?

Le câblage est le suivant : fil noir = +12 V pour les LED, fils rouge, vert, bleu = terre. Pour le haut-parleur : bleu transparent = positif, gris transparent = négatif. Pour le tweeter : cuivre = positif, argent = négatif. KICKER recommande de souder les connexions et d'utiliser une gaine thermorétractable. Pour un contrôle avancé des LED, utilisez le régulateur KMLC (vendu séparément).

Quelle puissance d'amplificateur recommandez-vous pour ce haut-parleur ?

La puissance RMS recommandée est de 150 à 300 Watts. L'impédance nominale est de 4 Ω. Assurez-vous que l'amplificateur délivre une puissance propre dans cette plage pour éviter d'endommager le haut-parleur.

Puis-je utiliser ce haut-parleur en extérieur ou en milieu marin ?

Oui, le boîtier en ABS moulé par injection est anti-UV et résistant aux éclaboussures, ce qui le rend adapté aux environnements marins et aux sports aquatiques. Il peut également être installé sur des véhicules tout-terrain.

Quelles sont les dimensions du boîtier ?

Diamètre : 9-13/16 pouces (24,9 cm), profondeur : 10-7/8 pouces (27,7 cm), hauteur depuis le bas de l'arceau : 11-9/16 pouces (29,4 cm), hauteur du haut du support au bas : 13-9/16 pouces (34,4 cm).

Comment régler l'orientation du haut-parleur après installation ?

Desserrez les leviers pivotants (position ouverte) pour faire pivoter l'enceinte à gauche ou à droite. Lorsque vous êtes satisfait de l'orientation, fermez les leviers pour verrouiller le boîtier. Si nécessaire, augmentez la tension des écrous à bille pour un maintien plus ferme.

Que faire si le haut-parleur ne produit pas de son ?

Vérifiez d'abord les connexions des câbles : bleu transparent pour le positif du haut-parleur, gris transparent pour le négatif. Assurez-vous que l'amplificateur est allumé et que le niveau de volume est suffisant. Vérifiez également le câblage du tweeter (cuivre +, argent -). Si le problème persiste, contactez un revendeur KICKER agréé.

Comment nettoyer l'enceinte ?

Utilisez un chiffon doux et sec pour nettoyer le boîtier. Évitez les solvants, produits abrasifs ou nettoyants agressifs qui pourraient endommager la surface ABS.

Puis-je connecter plusieurs haut-parleurs en série ou en parallèle ?

Ce haut-parleur a une impédance nominale de 4 Ω. Si vous connectez plusieurs enceintes, tenez compte de l'impédance résultante. Par exemple, deux enceintes en parallèle donneront 2 Ω, ce qui peut ne pas convenir à tous les amplificateurs. Consultez le manuel de votre ampli pour connaître l'impédance minimale supportée.

Quelle est la garantie de ce produit ?

Pour connaître les procédures de garantie spécifiques à votre pays, contactez votre revendeur ou distributeur international KICKER. La garantie peut varier selon la région.

MODE D'EMPLOI 44KMTC9W KICKER

Manuel d'utilisation | Française Boîtiers pour haut parleurs verticaux KICKER MARINE

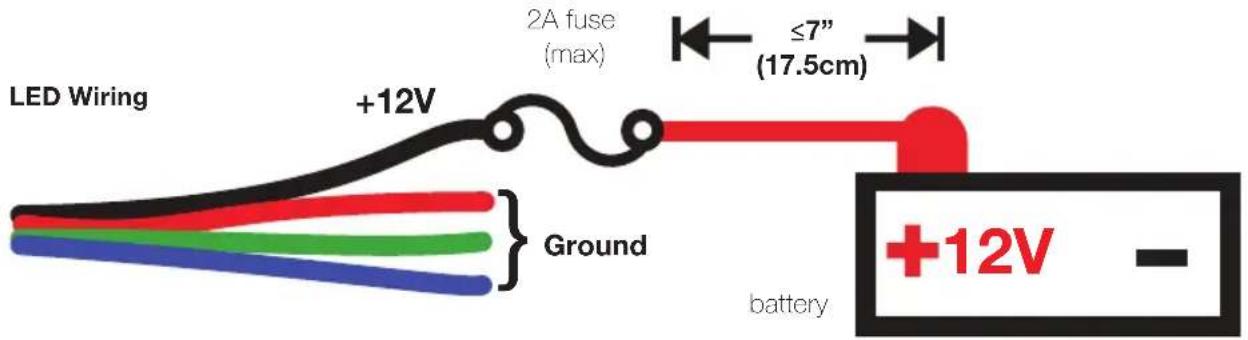

Black : +12V Red : Ground Green : Ground Blue : Ground

Transparent Blue : Speaker + Transparent Gray : Speaker -

Copper : Horn Tweeter + Silver : Horn Tweeter -

Distributeur KICKER agréé :

Date d'achat :

Numéro de série :

Les systèmes pour tour aquatique KMTC de KICKER sont les solutions idéales pour emmener votre musique dans les environnements de sports aquatiques et de sports motorisés. Les modèles KMTC9 et KMTC11 sont équipés de haut-parleurs LED KM de KICKER. Les boîtiers ABS moulés par injection sont anti-UV, résistants aux éclaboussures et aux conditions climatiques diffi ciles. Installez les systèmes pour tour aquatique KMTC sur votre bateau, ou soyez créatif en installant une paire dans votre garage, sur votre 4x4 ou sur les arceaux de votre SSV, ou tout autre installation à arceaux.

Modèle : KMTC9 KMTC11

Haut-parleur de graves [pouces, cm] 9, 23 11, 28
Moteur de compression à pavillon [pouces, mm] 1, 25 1, 25
Diamètre de la bobine acoustique du moteur de compression [pouces, mm] 1-3/8, 35 1-3/8, 35
Matériau de la coupole Titane Titane
Impédance nominale [Ω] 4 4
Sensibilité [1 W, 1 m] 92 dB	93 dB
Réponse en fréquence [Hz]	20-20,000	20-20,000
Puissance maximale [Watts]	600	600
Recommandée Manipulation de puissance [Watts RMS]	150–300	150–300
Diamètre/largeur du boîtier [pouces, cm]	9-13/16, 24,9	11-7/8, 30,2
Profondeur du boîtier [pouces, cm]	10-7/8, 27,7	12-11/16, 32,3
Hauteur du boîtier (depuis le bas de l'arceau) [pouces, cm]	11-9/16, 29.4	13-5/8, 34.6
Hauteur du boîtier (du haut du support au bas du boîtier) [pouces, cm]	13-9/16, 34,4	15-9/16, 39,6
Filtre passe-haut [dB], à fréquence [Hz] 12 db/oct., 2 500	12 db/oct., 2 500

INSTALLATION

IMPORTANT : Il est impératif d'appliquer une mince couche du composé antigrippant fourni sur TOUTES les fi xations fi letées avant toute installation.

Avant de commencer : choisissez l'emplacement et la position du système pour tour aquatique KMTC (Marine Tower System) sur le tuyau ou arceau sur lequel vous souhaitez l'installer. La répartition des élément du système KMTC (Marine Tower System) permettra d'obtenir de meilleures performances acoustiques, et c'est généralement ce qui est recommandé. Pour trouver les meilleurs endroits où installer votre système, assurez-vous qu'il n'y ait pas d'obstacles qui pourrait gêner l'installation du KMTC. Pensez au cheminement de vos câbles de haut-parleur car cela peut affecter leur emplacement final. Si vous choisissez de faire passer les câbles à travers un tuyau, percez un trou de diamètre 9/16 de pouces dans la barre en prévision d'un passe-câble avant de commencer l'installation.

Étape 1 : positionnez les supports de montage inférieurs du KMTC autour du tube ou de l'arceau sur lequel il sera installé, et utilisez les vis à tête creuse fournies pour fixer les supports de montage supérieurs à l'ensemble support. Utilisez la taille de vis la plus appropriée à votre installation. Voir Fig. 1.

vis à tête creuse en acier inoxydable (clé Allen 1/4" – fi letage 5/16"-18)

dimensions en pouces

Diamètre longueur de la barre du boulon

Étape 2 : branchez les fils du haut-parleur et du tweeter à votre ampli ou à votre source principale. KICKER recommande de souder les connexions et de les sécuriser à l'aide d'une gaine thermorétractable.

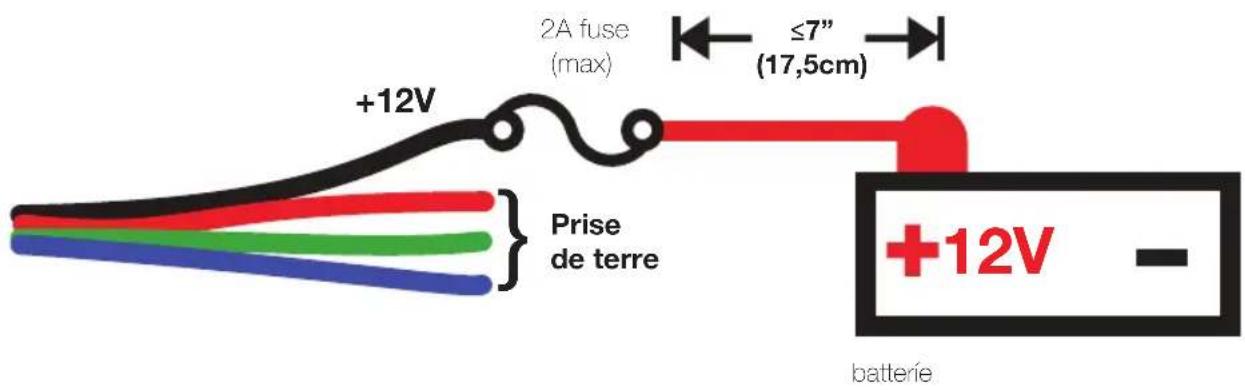

Lorsque vous connectez votre éclairage RVB, le fi I noir est à +12 V et les fi ls rouge, vert et bleu sont mis à la terre. Épissez et combinez les fi ls de la terre pour obtenir une couleur différente. Sept couleurs sont disponibles, en fonction de la confi guration de votre câblage. KICKER recommande d'utiliser le régulateur d'éclairage KMLC (vendu séparément) pour obtenir plus de couleurs, de motifs et d'effets spéciaux.

Noir : +12 V Rouge : terre Vert : terre Bleu : terre

Bleu transparent : haut-parleur + Gris transparent : haut-parleur -

Cuivre : tweeter pavillon + Argent : tweeter pavillon -

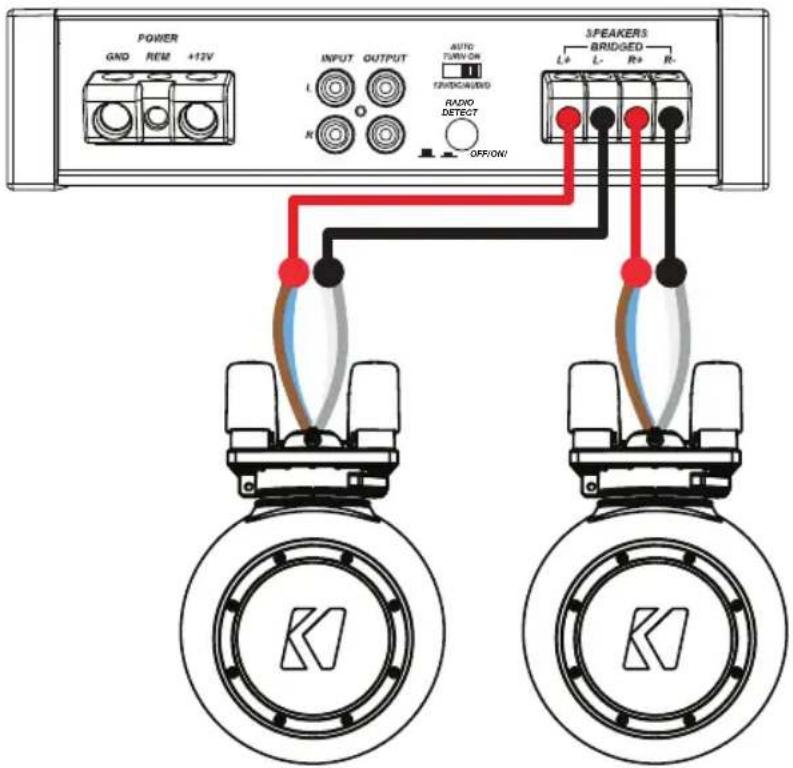

FONCTIONNEMENT STÉRÉO

4 ohms

Bien que câblé en parallèle, le crossover passif se traduit par une impédance fi nale de 4 Ω.

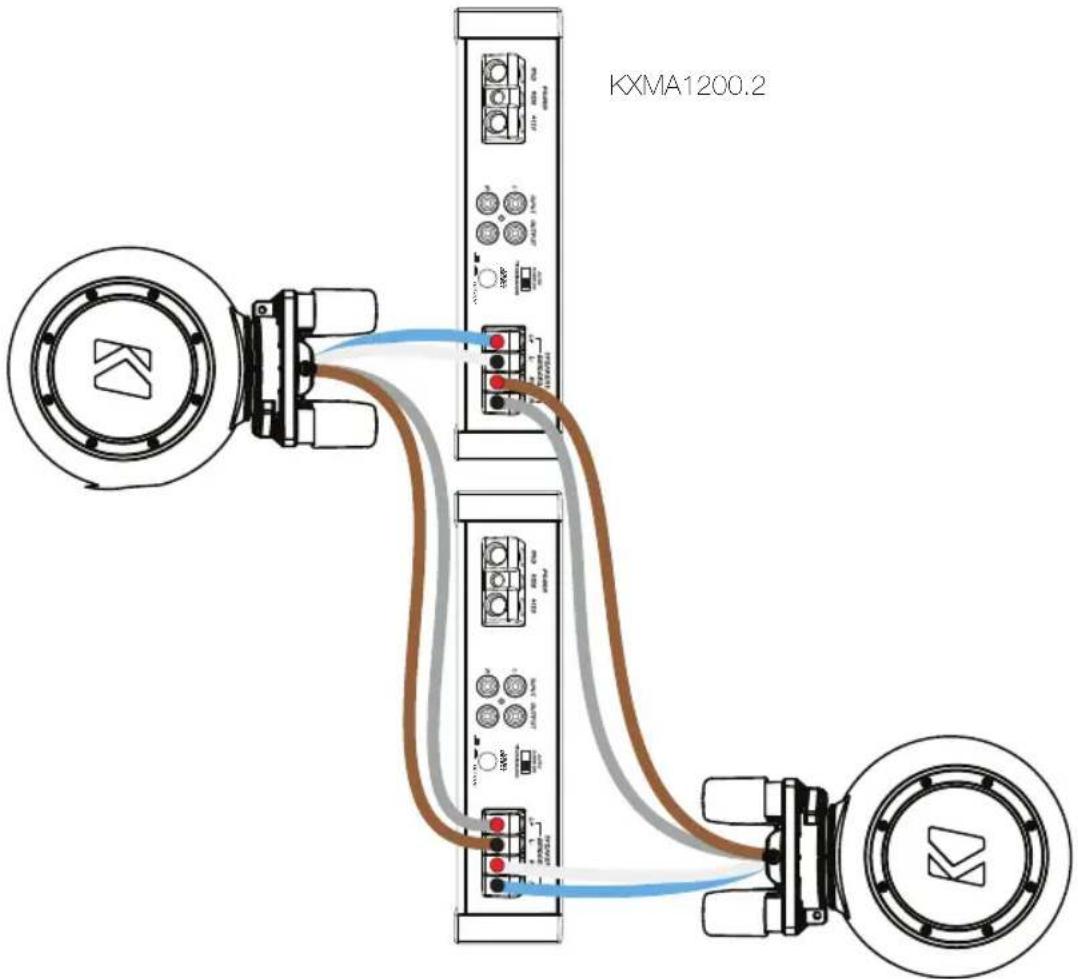

KXMA1200.2

BI-AMP

4 ohms

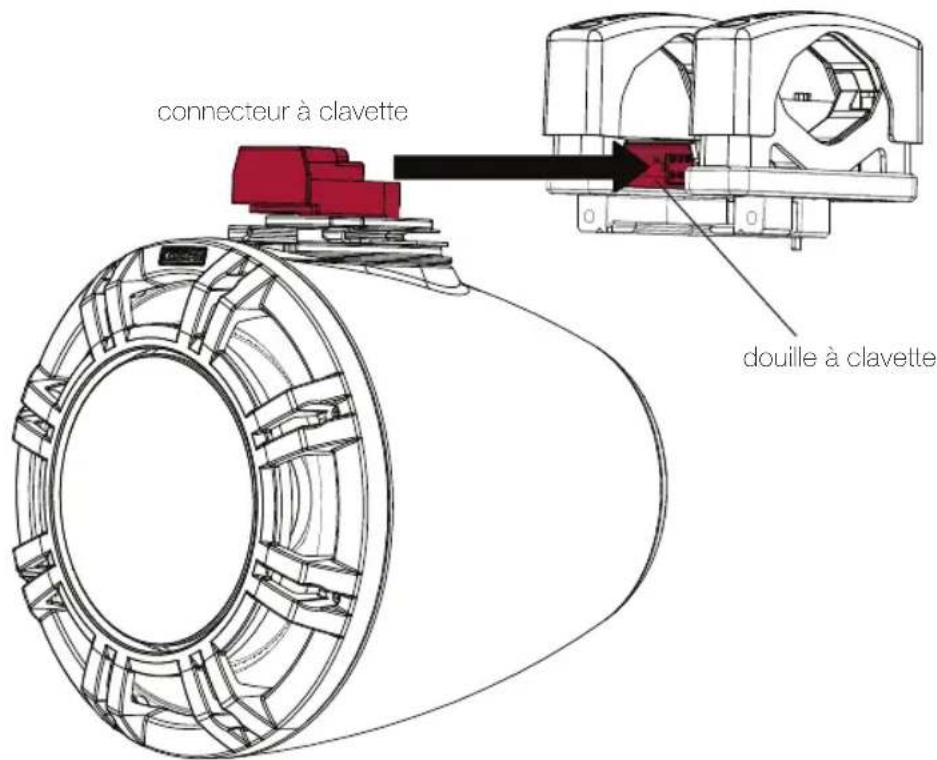

Étape 3 : installez le connecteur à clavette de l'assemblage pivotant de l'enceinte KMTC dans la douille à clavette de l'ensemble articulé. L'avant du connecteur à clavette doit être aligné avec la douille.

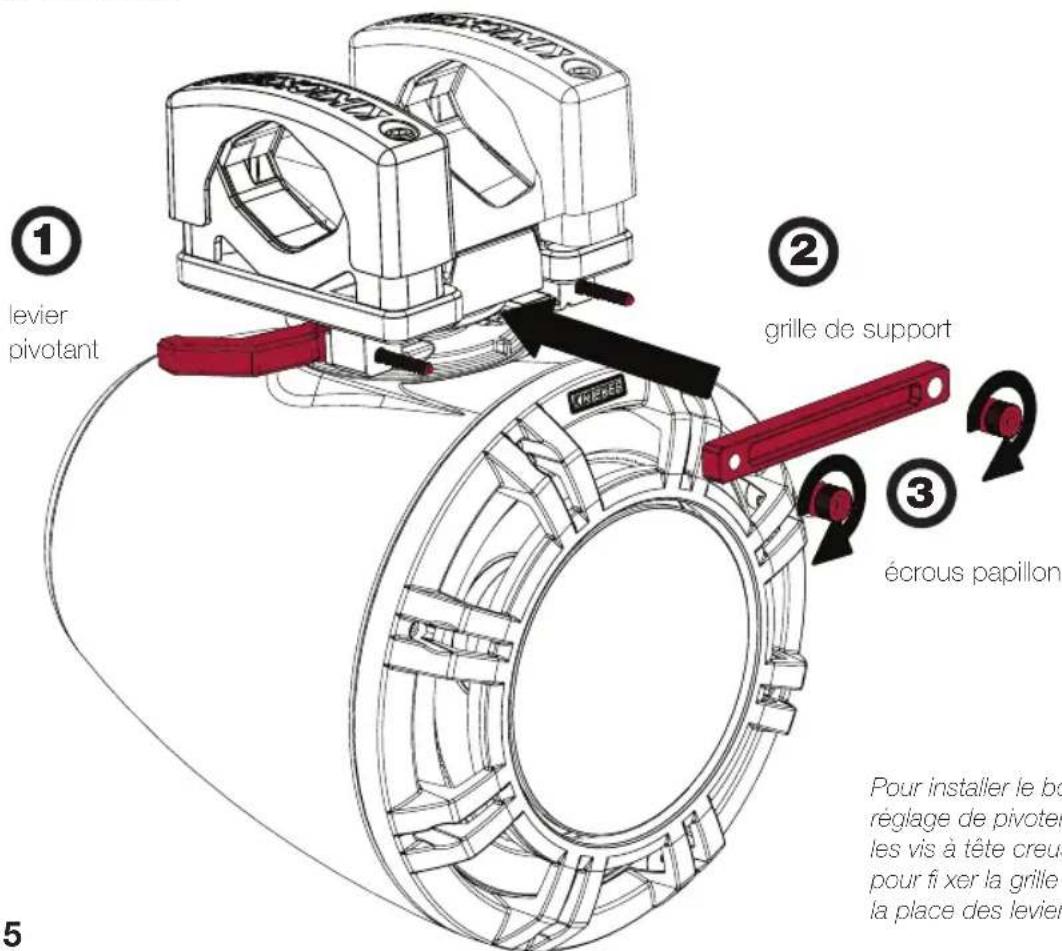

Étape 4 : installez les deux leviers pivotants, desserrez-les (ouvert) lorsqu'ils sont parallèles au tuyau, et fixez la grille de support au boîtier à l'aide des écrous papillon fournis. Lorsque les leviers pivotants sont bien en place, ou fermés, le support de l'ensemble pivotant sera fermement serré. Tout en maintenant les leviers ouverts, terminez en fixant fermement les deux écrous papillon. Vous devrez peut-être resserrer l'un après avoir serré l'autre.

Pour installer le boîtier sans réglage de pivotement, utilisez les vis à tête creuse fournies pour fixer la grille du support à la place des leviers pivotants.

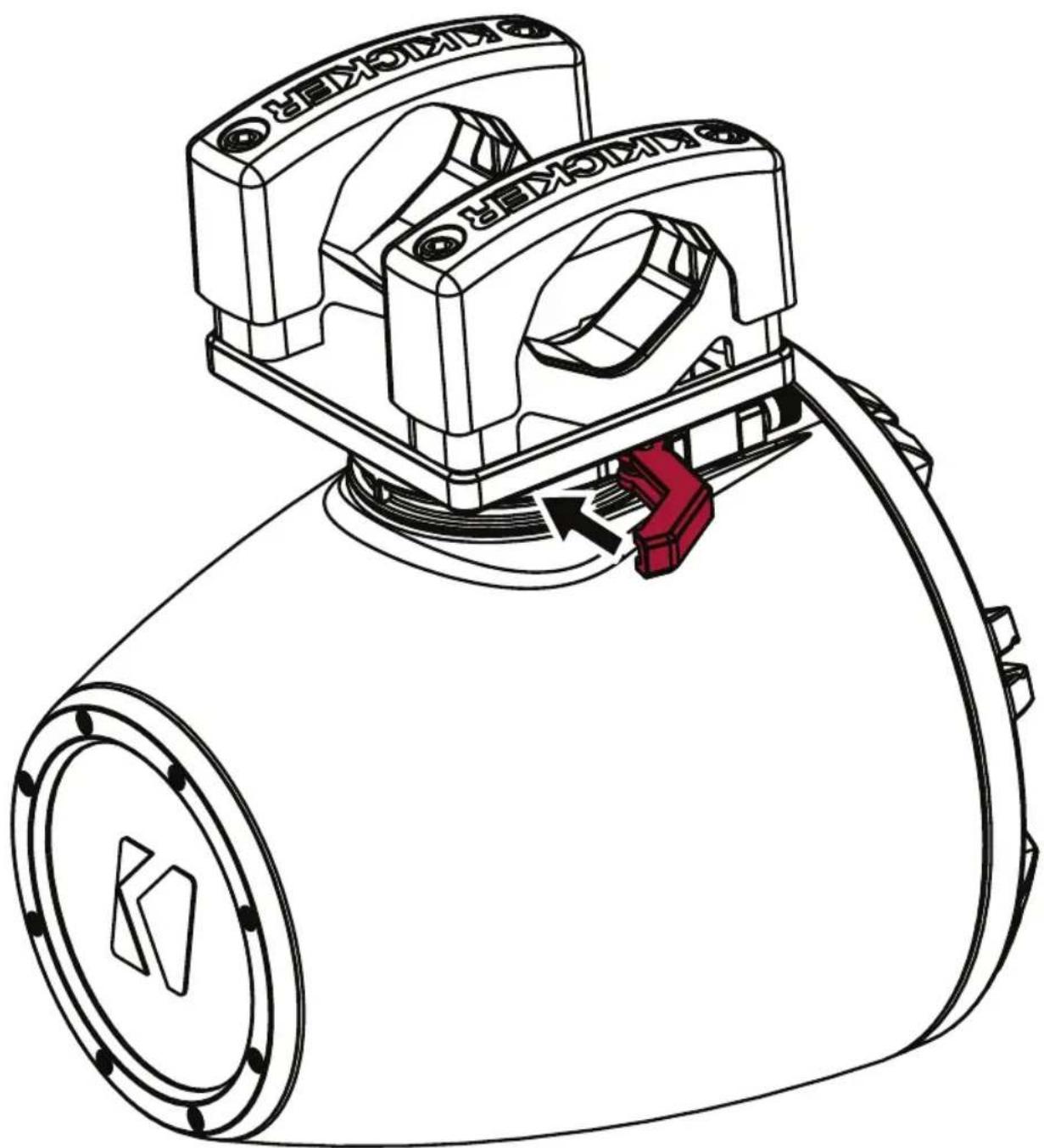

Étape 5 : assurez-vous que le boîtier soit fermement fixé en augmentant la tension des écrous à bille du levier pivotant fi xés aux leviers de pivotement. Lorsque les leviers pivotants sont fermés, le système KMTC (Marine Tower System) devrait être correctement verrouillé. Lorsqu'ils sont ouverts, vous pouvez modifi er l'orientation en faisant pivoter l'ensemble vers la gauche ou la droite. Si vous êtes satisfait de l'orientation, fermez les leviers pour verrouiller le boîtier en place. Si le boîtier n'est pas suffi samment fi xé, resserrez les écrous papillon.

Pour connaître les procédures propres à la politique de garantie de votre pays, contactez votre revendeur ou distributeur International KICKER.

AVERTISSEMENT: Les haut-parleurs KICKER ont la capacité de produire des niveaux sonoros pouvant endommager l'ouile de façon irréversible ! L'augmentation du volume d'un système jusqu'à un niveau présentant une distorsion audible ondommage davantage l'ouile que l'écoute d'un système sans distorsion au même volume. Le seuil de la douleur est toujours le signe que le niveau sonore est trop élevé et risque d'endommager l'ouile de façon irréversible. Réglez le volume en faisant prevue de bon sens!
