MANUAL DE USUARIO 302645 Titanwolf

Índice de contenidos

1. Volumen de suministro .... 48
2. Especificaciones .... 48
3. Requisitos del sistema....48
4. Instalación 49
5. Configuración del software .... 50
6. Adaptación del peso....55
7. Restablecer la configuración de fábrica 56
8. Advertencias de seguridad y exoneración de responsabilidad .... 56
9. Indicaciones para la eliminación .... 56

Gracias por escoger un producto de TITANWOLF. Para que pueda disfrutar durante mucho tiempo de su adquisición, le rogamos que lea atentamente las siguientes instrucciones de uso.

1. Volumen de suministro

• Specialist Wired Gaming Mouse
- 6 pesos x 4 g (ya instalados)
- Instrucciones de uso
- CD de software

2. Especificaciones

• Ideal para las necesidades de los jugadores: hasta 10800 DPI, velocidad de recolección de información variable de hasta 1000Hz
• El sensor PixArt PMW3336 garantiza un juego preciso y, junto con los botones del ratón Omron, una experiencia de juego aún más intensa.
• 12 botones programables, perfiles de configuración almacenables, 6 pesos x 4 g para ajustar el manejo de forma individual, iluminación LED configurable
• 7 Niveles DPI
  • Rueda de ratón de 4 vías
• Almohadillas deslizantes duraderas, 5 botones laterales, diseño ergonómico para diestros, superficie revestida de goma para un agarre seguro, conector USB dorado
  • Temperatura ambiente: da + 0-3°C a 35-40°C

3. Requisitos del sistema

• Sistema operativo: Microsoft® Windows® 10 (32/64 bit), Windows® 8.1, Windows® 8 (32/64 bit), Windows® 7 (32/64 bit), Windows® Vista (32/64 bit), Windows® XP (32/64 bit)
• Disco duro: Requiere 20 MB de espacio de almacenamiento libre

4. Instalación

Conecte el dispositivo a un puerto USB libre de su ordenador.

Para poder utilizar el ratón de juegos que ha adquirido, debe llevar a cabo la instalación. Para ello, coloque el CD del controlador en la unidad de disco de su ordenador. Se abrirá la reproducción automática.

Pulse "Ejecutar autorun.exe" para iniciar al menú de instalación. Si tiene que instalar el software de forma manual, abra el CD de software e inicie "Titanwolf_specialist.exe".

Aparecerá una pregunta de seguridad que deberá confirmar pulsando "Sí".

Siga las indicaciones del asistente de instalación para completar el proceso de instalación correctamente.

Una vez completado el proceso, podrá finalizar el programa de instalación haciendo clic en "Finish". El software está ahora instalado y puede empezar a utilizar el dispositivo.

5. Configuración del software

En el software de configuración del ratón de juegos tiene la posibilidad de llevar a cabo numerosos ajustes. Tiene a su disposición seis perfiles de libre configuración entre los que podrá escoger en el punto del menú "Config" del software. A continuación recibirá información adicional sobre las posibilidades de configuración, que son independientes de los perfiles y afectan a un perfil en concreto, y que son adecuadas para la creación de macros.

5.1 Ajustes para todos los perfiles

• Información ("?"): Panel informativo con versión del software y página de inicio
• Restablecer todo: El botón "Reset" permite restablecer los ajustes de fábrica del perfil actual.

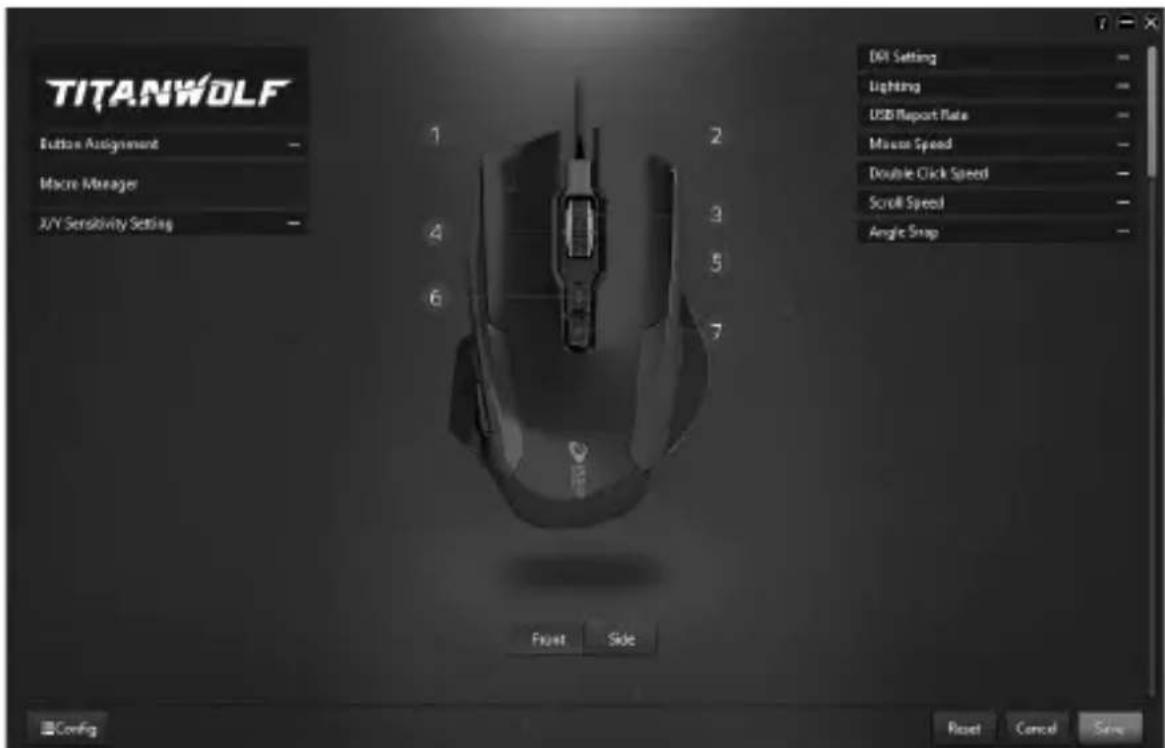

5.2 Configuración de los perfiles

Las opciones que se explican con más detalle a continuación pueden determinarse y almacenarse para cualquiera de los perfiles. Seleccione con el ratón un perfil en el menú "CONFIG" (parte inferior izquierda del software) o cree uno nuevo. Podrá almacenar hasta 6 perfiles.

Para configurar un perfil nuevo, haga clic en "New" y seleccione un nombre para el perfil. Para ello, edítelo haciendo clic doble en el perfil. Cierre el área de configuración pulsando la "X" en la ventana del perfil. Realice los ajustes deseados en el perfil y confírmelos con el botón "Apply".

Para cambiar de perfil, haga clic en el botón "CONFIG" y luego en el perfil deseado. Puede cargar el perfil seleccionándolo, cerrando la ventana del perfil con "X" y haciendo luego clic en "Apply".

TITANWOLF Button Assignment Macro Manager X/Y Sensitivity Setting 1 2 3 4 5 6 7 Front Side ROI Setting Lighting USB Report Rate Mouse Speed Double Click Speed Scroll Speed Angle Snap Config Reset Cancel Save

5.2.1 General

- Lighting: En el punto de menú "Lighting" puede configurar los efectos de iluminación de forma individual. Podrá escoger entre iluminación permanente (Standard), luz pulsátil (Respiration) o el modo de cambio de color (Neon) y configurar estos modos como prefiera.

- Frecuencia de informes USB (Polling Rate): Seleccione la tasa de recolección de información preferida para determinar con qué intervalos debe enviar el ratón los datos de posición al ordenador. Una tasa de recolección de información de 1000 Hz significa que la transferencia de los datos tiene lugar 1000 veces por segundo.

- Velocidad de doble clic: La velocidad de doble clic determina el tiempo máximo que debe transcurrir entre dos clics para que estos se registren como un doble clic en lugar de dos clics por separado.

- Velocidad de desplazamiento: Aquí puede fijar la velocidad de desplazamiento con la rueda del ratón.

- Angle Snapping: Con "Angle Snapping" se suaviza la totalidad de los movimientos del ratón. Esta función es útil, por ejemplo, para jugar. El puntero del ratón se reforma menos en el efecto final, lo que puede suponer una ventaja. En este punto del menú podrá seleccionar o eliminar la selección de la función "Angle Snapping".

• X/Y Sensitivity Setting: En este punto del menú puede ajustar la sensibilidad de los ejes Y y X.
• Configuración de los botones del ratón: Tanto los botones de la parte superior como lateral del ratón pueden configurarse libremente. Haga clic en "Front" o "Side" para acceder a los ajustes deseados. Para asignar una función a un botón, haga clic en la lista a la izquierda junto a la imagen del ratón en el número que corresponda con el botón en cuestión. La correspondencia entre los números y los botones se puede ver en la ilustración. Se puede escoger entre dos opciones preconfiguradas, pero también es posible realizar una configuración individual. Una particularidad es la posibilidad de crear macros, que se describe con mayor detalle en el apartado 5.3. (pág. 8).

Indicación: Tenga en cuenta que las letras "Z" e "Y" están intercambiadas. Para la configuración, utilice la letra que no desee para lograr el resultado adecuado.

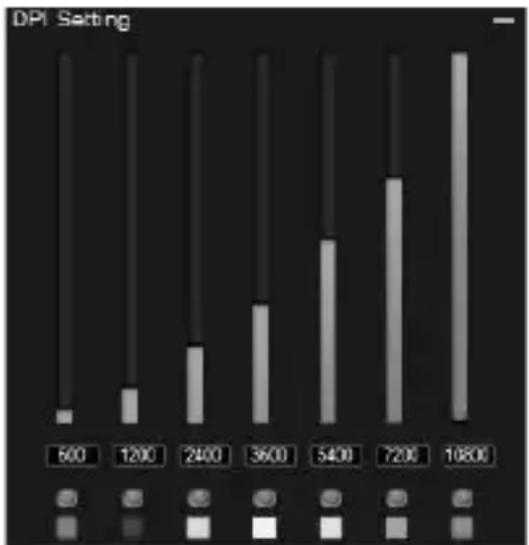

5.2.2 DPI

En los ajustes DPI tiene la posibilidad de fijar o, si lo desea, desactivar 7 niveles de DPI individuales. A través de los 7 niveles DPI podrá seleccionar los distintos valores DPI entre 50 y 10800 DPI.

Indicación: Al cambiar de perfil con una ventana "DPI Setting" abierta puede suceder que la representación de los valores DPI no pueda ajustarse directamente a los DPI del perfil. En ese caso, cierre y vuelva a abrir "DPI Settings". Para actualizar la representación de las barras de DPI, cierre y abra el software.

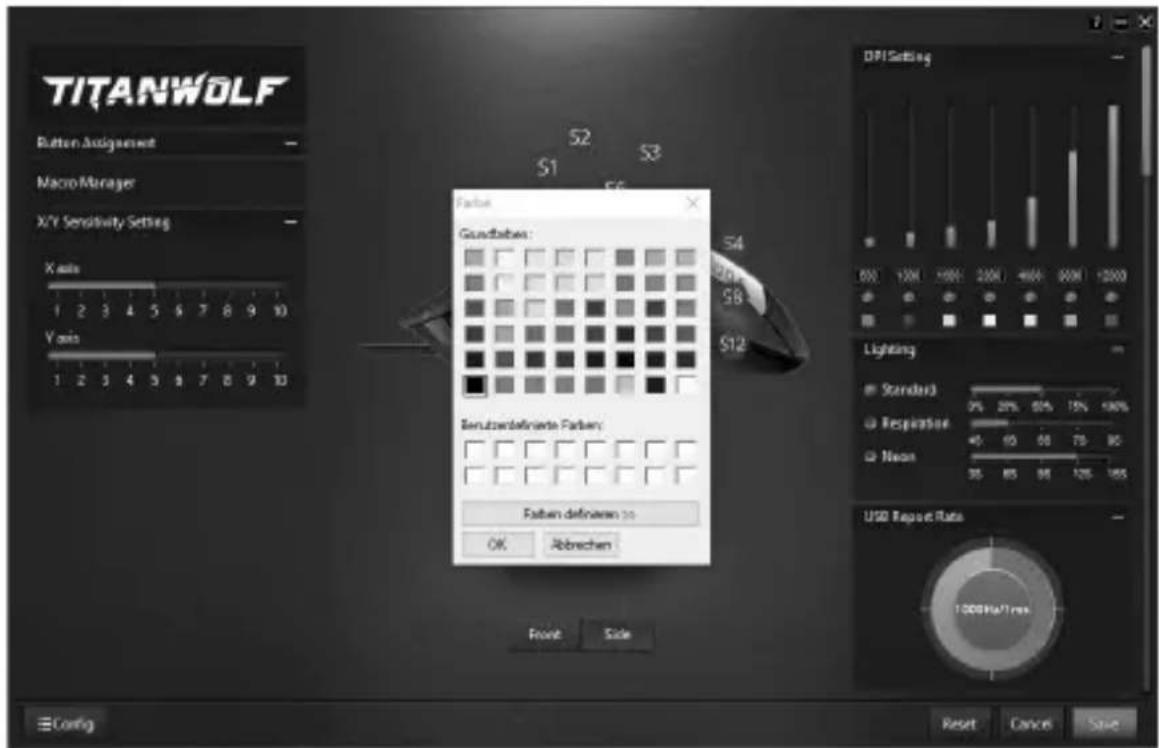

5.2.3 LED

Puede adaptar la iluminación LED del logotipo y de la rueda del ratón. Podrá seleccionar el color, la claridad y la velocidad de parpadeo (pulso) como desee. La opción "Standard" ofrece una iluminación permanente de los LED. Con la opción "Respiration", los LED se iluminan en impulsos. Con la opción "Neon", los LED cambian de color.

TITANWOLF Button Assignment Macro Manager X/Y Sensitivity Setting X axis 1 2 3 4 5 6 7 8 9 10 Y axis 1 2 3 4 5 6 7 8 9 10 S2 S3 S1 Factor Gundfabes: S4 S6 S8 S12 Serubenzdefinierte Farben: Farben definieren 10 OK Abbrechen Front Side DPI Setting Lighting Standard Respiration Neon USD Repout Rate Reset Cancel Save ≡Config

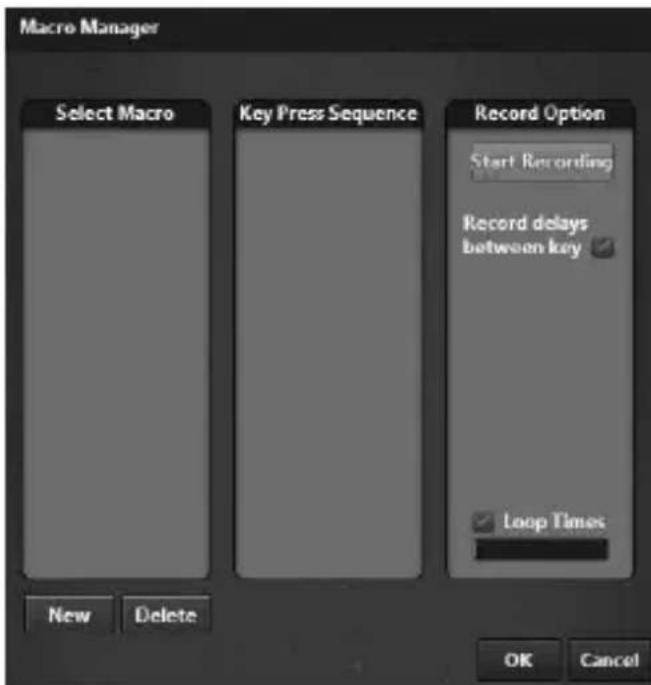

5.3 Creación de macros

Las macros son registros de determinadas secuencias de botones que se accionan en función de la configuración tras pulsar un solo botón del ratón. Pueden ser entradas con el teclado o comandos del ratón. Para crear una macro, haga clic en el botón "Makro Manager" en la parte izquierda del software.

Para comenzar a registrar una macro nueva, pulse en primer lugar "Nuevo". A continuación, fije un nombre haciendo clic doble en la macro. Luego podrá iniciar el registro a través del botón "Start Recording" y finalizarlo con "Stop Recording". Para registrar los pasos, tiene a su disposición otras opciones adicionales en la parte derecha del Administrador de macros. Así podrá determinar si debe registrarse

y medirse el tiempo transcurrido entre la pulsación de cada botón y los tiempos de pulsación para que la macro registrada se repita varias veces al pulsar el botón del ratón. Haga clic con el botón derecho del ratón en "Key Press Sequence" para configurar los ajustes. Esto puede ser, por ejemplo, un retardo de 50 ms entre las pulsaciones de teclas deseadas. Además, podrá editar más adelante como desee los pasos individuales registrados.

Indicación: Tenga en cuenta que las letras "Z" e "Y" están intercambiadas. Para configurarlo, utilice la letra que no desee para lograr el resultado adecuado. No es posible utilizar como macros caracteres especiales como el teclado numérico.

6 Adaptación del peso

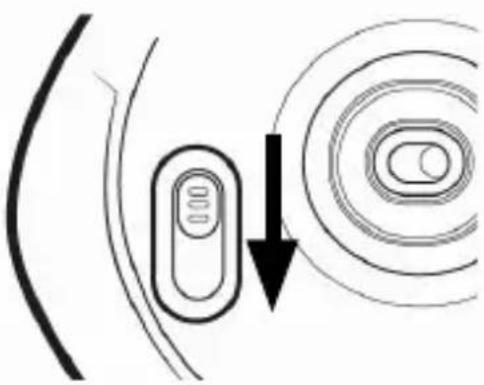

En la parte inferior del ratón hay un conmutador que puede accionarse para desbloquear el compartimento de los pesos.

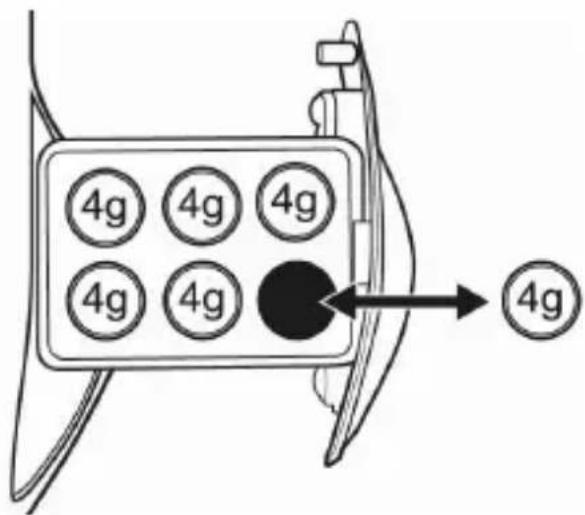

Tras esto podrá extraer del lateral del ratón el cajón con los pesos.

4g 4g 4g 4g 4g 4g 4g 4g

Ahora podrá añadir o retirar los pesos para lograr el peso que desee. Antes de cerrar la tapa, preste atención a que los pesos se encuentren bien colocados en los soportes para evitar dañar el ratón.

7. Restablecer la configuración de fábrica

El botón "RESET" en la parte inferior del software le permite restablecer los ajustes de fábrica del perfil actual.

8. Instrucciones de seguridad y exención de responsabilidad

No intente nunca abrir el dispositivo para repararlo o modificarlo. Evite entrar en contacto con las tensiones de la red. No cortocircuite el producto. El dispositivo no está homologado para el uso al aire libre, manténgalo siempre seco. Protéjalo de una elevada humedad ambiental, agua y nieve. No exponga el dispositivo a altas temperaturas.

Compruebe el dispositivo antes de utilizarlo por si presentara algún deterioro. No utilice el dispositivo si ha recibido un golpe o se ha dañado de cualquier otro modo. Respete las disposiciones y restricciones nacionales. No utilice el dispositivo para otros fines a los detallados en el manual. Este producto no es un juguete. Manténgalo alejado de los niños o las personas con discapacidad mental. Toda reparación o modificación en el dispositivo que no haya sido efectuada por el proveedor original ocasiona la pérdida de todos los derechos de garantía. El dispositivo solo puede ser utilizado por personas que hayan leído y comprendido este manual. Las especificaciones del producto pueden cambiar sin un aviso previo.

9. Indicaciones para la eliminación

Según la directiva europea WEEE, está prohibido eliminar los equipos eléctricos y electrónicos con la basura doméstica. Sus componentes se deben llevar por separado a los puntos de reciclaje o eliminación correspondientes, ya que componentes venenosos y peligrosos pueden dañar el medio ambiente a largo plazo si no se eliminan correctamente.

Como consumidor, la ley sobre residuos eléctricos y electrónicos alemana (ElektroG) le obliga a devolver gratuitamente los dispositivos eléctricos y electrónicos al final de su vida útil al fabricante, el punto de venta o al punto público de recogida establecido para ello. El derecho regional regula particularidades al respecto. El símbolo en el producto, el manual de uso y/o el embalaje advierte de estas disposiciones. Esta forma de separación de materiales, reutilización y eliminación le permite contribuir en gran medida a proteger nuestro entorno.

Para obtener información sobre los puntos de recogida autorizados en su zona, póngase en contacto con la administración local de su ciudad o municipio.

Directiva WEEE: 2012/19/EU

N.º reg. WEEE: DE 67896761

Por la presente, la empresa WD Plus GmbH declara que el dispositivo 302645 cumple los requisitos fundamentales y las demás disposiciones específicas. Puede obtener una declaración de conformidad íntegra en: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover

ESP: Los controladores actuales, las instrucciones de uso y otros documentos relevantes para este producto se pueden encontrar en nuestra página web.
