MANUAL DE USUARIO DWOAS4ED DEWALT

Manual de instrucciones

DW0AS4ED

Edger Attachment

Si tiene dudas o comentarios, contáctenos.

1-800-4-DEWALT

Español (traducido de las instrucciones originales) 18

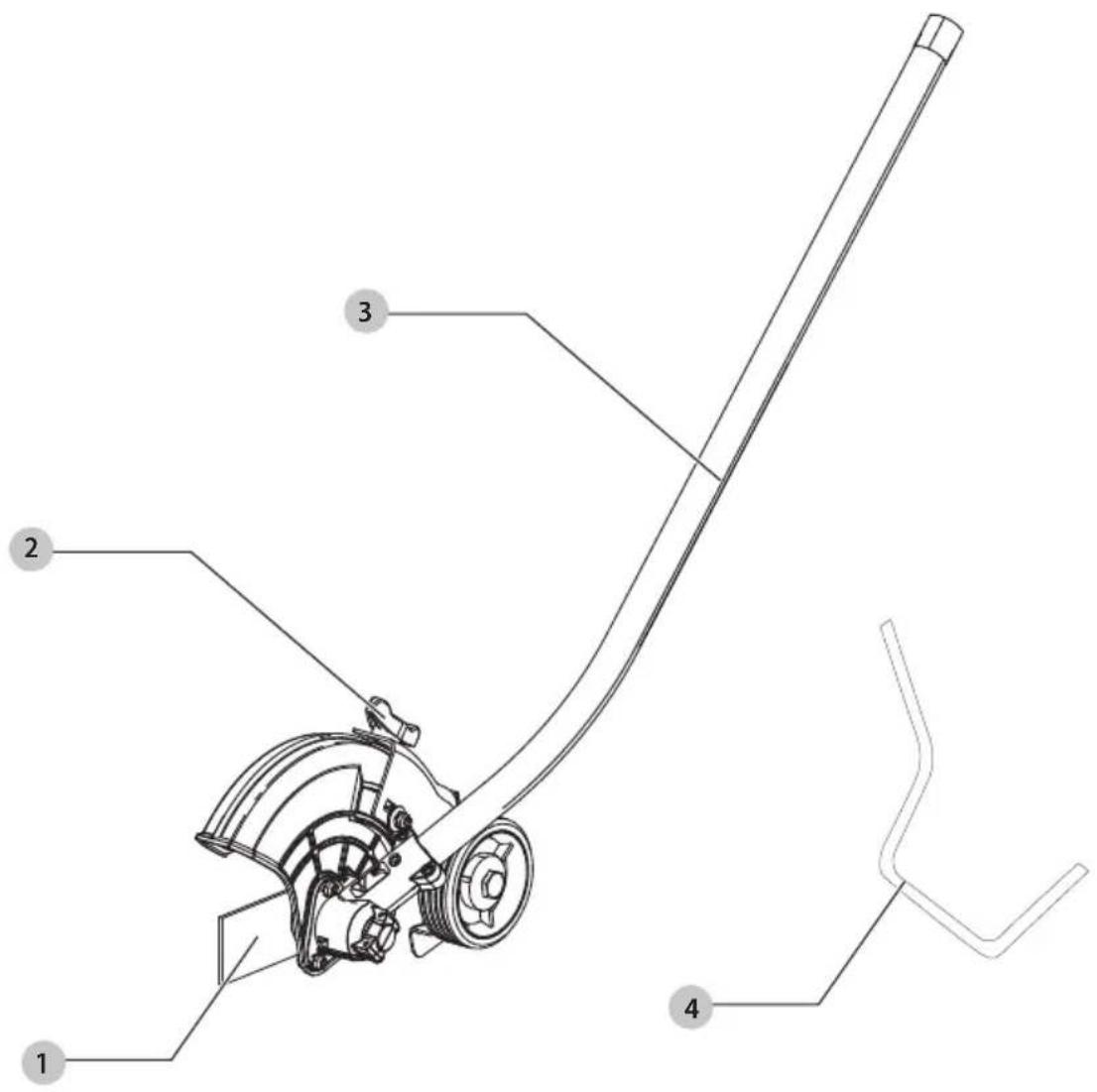

Fig. A

DWOAS4ED

1 Cuchilla
2 Perilla de ajuste de corte
3 Poste de conexión de bordeadora
4 Varilla de bloqueo

Fig. B Fig.

ADVERTENCIA: Lea todas las advertencias de seguridad e instrucciones. El incumplimiento de las advertencias e instrucciones puede provocar descargas eléctricas, incendios o lesiones graves.

ADVERTENCIA: Para reducir el riesgo de lesiones, lea el manual de instrucciones.

Uso Pretendido

Esta conexión de bordeadora se debe usar sólo con cabezas de potencia DEWALT. Esta bordeadora se diseñó para aplicaciones de poda profesionales y residenciales.

n0 utilice el aparato para ningún trabajo excepto para el que está diseñado.
nO use bajo condiciones húmedas o en la presencia de líquidos o gases inflamables.
nO permita que niños estén en contacto con la herramienta. Se requiere supervisión cuando operadores sin experiencia operen esta herramienta.

Definiciones: Símbolos y Palabras de Alerta de Seguridad

Este manual de instrucciones utiliza los siguientes símbolos y palabras de alerta de seguridad para alertarle de situaciones peligrosas y del riesgo de lesiones corporales o daños materiales.

PENGRO: Indica una situación de peligro imminente que, si no se evita, provocará la muerte o lesiones graves.
ADVERTENCIA: Indica una situación de peligro pecencial que, si no se evita, podría provocar la muerte o lesiones graves.
ATENCIÓN: Indica una situación de peligro potencial que, si no se evita, posiblemente provocaría lesiones leves o moderadas.
(Unizado sin palabras) indica un mensaje de seguridad relacionado.

AVISO: Se refiere a una práctica no relacionada a lesiones corporales que de no evitarse puede resultar en daños a la propiedad.

ADVERTENCIAS GENERALES DE SEGURIDAD PARA HERRAMIENTAS ELÉCTRICAS

ADVERTENCIA: Lea todas las advertencias seguridad, instrucciones, ilustraciones y especificaciones incluidas con esta herramienta eléctrica. La falla en seguir todas las instrucciones siguientes puede resultar en descarga eléctrica, incendio y/o lesiones serias.

CONSERVE TODAS LAS ADVERTENCIAS E INSTRUCCIONES PARA FUTURAS CONSULTAS

El término "herramienta eléctrica" incluido en las advertencias hace referencia a las herramientas eléctricas operadas con corriente (con cable eléctrico) o a las herramientas eléctricas operadas con baterías (inalámbricas).

1) Seguridad en el Área de Trabajo

a) Mantenga el área de trabajo limpia y bien iluminada. Las áreas abarrotadas y oscuras propician accidentes.
b) No opere las herramientas eléctricas en atmósferas explosivas, como ambientes donde haya polvo, gases o líquidos inflamables. Las herramientas eléctricas originan chispas que pueden encender el polvo o los vapores.
c) Mantenga alejados a los niños y a los espectadores de la herramienta eléctrica en funcionamiento. Las distracciones pueden provocar la pérdida de control.

2) Seguridad Eléctrica

a) Los enchufes de la herramienta eléctrica deben adaptarse al tomacorriente. Nunca modifique el enchufe de ninguna manera. No utilice ningún enchufe adaptador con herramientas eléctricas con conexión a tierra. Los enchufes no modificados y que se adaptan a los tomacorrientes reducirán el riesgo de descarga eléctrica.
b) Evite el contacto corporal con superficies con descargas a tierra como, por ejemplo, tuberías, radiadores, cocinas eléctricas y refrigeradores. Existe mayor riesgo de descarga eléctrica si su cuerpo está puesto a tierra.
c) No exponga las herramientas eléctricas a la lluvia o a condiciones de humedad. Si entra agua a una herramienta eléctrica, aumentará el riesgo de descarga eléctrica.
d) No maltrate el cable. Nunca utilice el cable para transportar, tirar o desenchufar la herramienta eléctrica. Mantenga el cable alejado del calor, el aceite, los bordes filosos y las piezas móviles. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica.
e) Al operar una herramienta eléctrica en el exterior, utilice un cable prolongador adecuado para tal uso. Utilice un cable adecuado para uso en exteriores a fin de reducir el riesgo de descarga eléctrica.
f) Si el uso de una herramienta eléctrica en un lugar húmedo es imposible de evitar, utilice un suministro protegido con un interruptor de circuito por falla a tierra (GFCI). El uso de un GFCI reduce el riesgo de descargas eléctricas.

3) Seguridad Personal

a) Permanezca alerta, controle lo que está haciendo y utilice el sentido común cuando emplee una herramienta eléctrica. No utilice una herramienta eléctrica si está cansado o bajo el efecto de drogas, alcohol o medicamentos. Un momento de descuido mientras se opera una herramienta eléctrica puede provocar lesiones personales graves.
b) Utilice equipos de protección personal. Siempre utilice protección para los ojos. En las condiciones adecuadas, el uso de equipos de protección,

como máscaras para polvo, calzado de seguridad antideslizante, cascos o protección auditiva, reducirá las lesiones personales.

c) Evite el encendido por accidente. Asegúrese de que el interruptor esté en la posición de apagado antes de conectarlo a la fuente de energía o paquete de baterías, o antes de levantar o transportar la herramienta. Transportar herramientas eléctricas con el dedo apoyado en el interruptor o enchufar herramientas eléctricas con el interruptor en la posición de encendido puede propiciar accidentes.

d) Retire la clavija de ajuste o la llave de tuercas antes de encender la herramienta eléctrica. Una llave de tuercas o una clavija de ajuste que quede conectada a una pieza giratoria de la herramienta eléctrica puede provocar lesiones personales.

e) No se estire. Conserve el equilibrio y párese adecuadamente en todo momento. Esto permite un mejor control de la herramienta eléctrica en situaciones inesperadas.

f) Use la vestimenta adecuada. No use ropas holgadas ni joyas. Mantenga el cabello, la ropa y los guantes alejados de las piezas en movimiento. Las ropas holgadas, las joyas o el cabello largo pueden quedar atrapados en las piezas en movimiento.

g) Si se suministran dispositivos para la conexión de accesorios con fines de recolección y extracción de polvo, asegúrese de que estén conectados y que se utilicen correctamente. El uso de dispositivos de recolección de polvo puede reducir los peligros relacionados con el polvo.

h) No permita que la familiaridad obtenida a partir del uso frecuente de herramientas le permitan volverse descuidado e ignorar los principios de seguridad de la herramienta. Una acción descuidada puede causar lesiones severas en una fracción de segundo.

4) Uso y Mantenimiento de la Herramienta Eléctrica

a) No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para el trabajo que realizará. Si se la utiliza a la velocidad para la que fue diseñada, la herramienta eléctrica correcta permite trabajar mejor y de manera más segura.

b) No utilice la herramienta eléctrica si no puede encenderla o apagarla con el interruptor. Toda herramienta eléctrica que no pueda ser controlada mediante el interruptor es peligrosa y debe repararse.

c) Desconecte el enchufe de la fuente de alimentación y/o retire la batería, o paquete si es desmontable, de la herramienta eléctrica antes de realizar cualquier ajuste, cambiar accesorios o almacenar herramientas eléctricas. Estas medidas de seguridad preventivas reducen el riesgo de encender la herramienta eléctrica en forma accidental.

d) Guarde la herramienta eléctrica que no esté en uso fuera del alcance de los niños y no permita que otras personas no familiarizadas con ella o con estas instrucciones operen la herramienta. Las herramientas eléctricas son peligrosas si son operadas por usuarios no capacitados.

e) Dé mantenimiento a las herramientas eléctricas y accesorios. Revise que no haya piezas en movimiento mal alineadas o trabadas, piezas rotas o cualquier otra situación que pueda afectar el funcionamiento de la herramienta eléctrica. Si encuentra daños, haga reparar la herramienta eléctrica antes de utilizarla. Se producen muchos accidentes a causa de las herramientas eléctricas que carecen de un mantenimiento adecuado.

f) Mantenga las herramientas de corte afiladas y limpias. Las herramientas de corte con mantenimiento adecuado y con los bordes de corte afilados son menos propensas a trabarse y son más fáciles de controlar.

g) Utilice la herramienta eléctrica, los accesorios y las brocas de la herramienta, etc. de acuerdo con estas instrucciones y teniendo en cuenta las condiciones de trabajo y el trabajo que debe realizarse. El uso de la herramienta eléctrica para operaciones diferentes de aquéllas para las que fue diseñada podría originar una situación peligrosa.

h) Mantenga las manijas y superficies de sujeción secas, limpias y libres de aceite y grasa. Las manijas y superficies de sujeción resbalosas no permiten el manejo y control seguros de la herramienta en situaciones inesperadas.

5) Uso y Mantenimiento de la Herramienta con Baterías

a) Recargue solamente con el cargador especificado por el fabricante. Un cargador adecuado para un tipo de paquete de baterías puede originar riesgo de incendio si se utiliza con otro paquete de baterías.

b) Utilice herramientas eléctricas sólo con paquetes de baterías específicamente diseñados. El uso de cualquier otro paquete de baterías puede producir riesgo de incendio y lesiones.

c) Cuando no utilice el paquete de baterías, manténgalo lejos de otros objetos metálicos como sujetapapeles, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan realizar una conexión desde un terminal al otro. Los cortocircuitos en los terminales de la batería pueden provocar quemaduras o incendio.

d) En condiciones abusivas, el líquido puede ser expulsado de la batería. Evite su contacto. Si entra en contacto accidentalmente, enjuague con agua. Si el líquido entra en contacto con los ojos, busque atención médica. El líquido expulsado de la batería puede provocar irritación o quemaduras.

e) No use un paquete de batería o herramienta que estén dañados o modificados. Las baterías dañadas o modificadas pueden presentar un comportamiento

EsPAÑOI

impredecible que resulte en incendios, explosión o riesgo de lesiones."

f) No exponga un paquete de batería o una herramienta a fuego o temperatura excesiva. La exposición a fuego o temperaturas mayores a 130 °C (265 °F) pueden causar una explosión."

g) Siga todas las instrucciones de carga y no cargue el paquete de batería o la herramienta fuera del rango de temperatura especificado en las instrucciones. Cargar inadecuadamente o en una temperatura fuera del rango de temperatura especificado puede dañar la batería e incrementar el riesgo de incendio.

6) Mantenimiento

a) Solicite a una persona calificada en reparaciones que realice el mantenimiento de su herramienta eléctrica y que sólo utilice piezas de repuesto idénticas. Esto garantizará la seguridad de la herramienta eléctrica.

b) Nunca dé servicio a paquetes de batería dañados. El servicio de paquetes de batería sólo debe ser realizado por el fabricante o proveedores de servicio autorizados.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

ADVERTENCIA: Para reducir el riesgo de lesiones: Antes de cualquier uso, asegúrese que cualquiera que use esta unidad lea y entienda todas las instrucciones de seguridad y otra información contenida en este manual.

- Conserve estas instrucciones y reviselas con frecuencia.

ADVERTENCIA: Cuando use aparatos de jardinería eléctricos, siempre se deben seguir las precauciones de seguridad básica para reducir el riesgo de incendio, descarga eléctrica, y lesiones personales, incluyendo las siguientes.

1. Evite ambientes peligrosos – No use aparatos en ubicaciones mojadas o húmedas.
2. No use en lluvia.
3. Mantenga a los niños alejados – Todos los visitantes deben mantener una distancia del área de trabajo.
4. Use vestimenta apropiada – No use ropa holgada o joyería. Pueden quedar atrapados en las partes móviles. Se recomienda el uso de guantes de hule y calzado apropiado cuando trabaje en exteriores. Use una cubierta de protección para el cabello para cubrir el cabello largo.
5. Use Gafas de seguridad – También use una careta o máscara de polvo si la operación produce polvo.
6. Utilice el aparato correcto - No utilice el aparato para ningún trabajo excepto para el que está diseñado.

7. No sujete las cuchillas de corte expuestas ni los bordes de corte cuando levante o sostenga el aparato.

8. No fuerce el aparato - Hará el trabajo mejor y con menos probabilidad de un riesgo de lesión en la velocidad para la que se diseñó.

9. No se estire en exceso – Mantenga la pisada y equilibrio adecuados en todo momento.
10. Permanezca alerta - Observe lo que está haciendo. Utilice el sentido común. No opere el aparato cuando esté cansado.
11. Desconecte el aparato – Retire la batería cuando no esté en uso, antes de realizar el mantenimiento, al cambiar accesorios tales como cuchillas, y similares.
12. Guarde los aparatos sin uso en el interior - Cuando no los use, los aparatos deben almacenarse en interiores en lugares secos y altos o encerrados, fuera del alcance de los niños.
13. Mantenga el aparato con cuidado – Mantenga el borde de corte afilado y limpio para obtener el mejor desempeño y reducir el riesgo de lesiones. Siga las instrucciones para lubricar y cambiar los accesorios. Revise la fuente de energía del aparato periódicamente y, si está dañada, pida que lo reparen en instalaciones de servicio autorizadas. Mantenga las manijas secas, limpias y libres de aceite y grasa.
14. Revise las partes dañadas – Antes de utilizar el aparato, se debe revisar cuidadosamente una protección u otra pieza que esté dañada para determinar que funcionará correctamente y cumplirá su función. Revise la alineación de las partes móviles, la unión de las partes móviles, la ruptura de partes, el montaje y cualquier otra condición que pueda afectar su operación. Una protección u otra parte que esté dañada se debe reparar o reemplazar apropiadamente por un centro de servicio autorizado, a menos que se indique en otra parte de este manual.

CONSERVE ESTAS INSTRUCCIONES

Advertencias de seguridad adicionales

ADVERTENCIA: Para reducir el riesgo de lesiones por rebote, trabaje alejándose de cualquier objeto sólido cercano, como paredes, escalones, piedras grandes, árboles, etc.

• PROTECCIÓN - No use este aparato sin la protección incluida.
• CUCHILLA – Mantenga el área de la cuchilla limpia.
• MANTENGA LA CARA, LAS MANOS Y LOS PIES ALEJADOS DEL ÁREA DE CORTE EN TODO MOMENTO. La línea giratoria realiza una función de corte, tenga cuidado al recortar alrededor de pantallas y plantas deseables.
• MANTENGA A TODOS LOS TRANSEÚNTES ALEJADOS - a una distancia segura del área de trabajo, especialmente a niños. ASEGÚRESE que otras personas y mascotas estén a una distancia de por lo menos 100' (30 m).
• ANTES DE REALIZAR PAISAJISMO O TRINCHERAS, revise si hay cables eléctricos enterrados.

• TENGA MUCHO CUIDADO cuando trabaje cerca de objetos sólidos y cuando sea necesario, realice el corte a mano.

• DAÑO A LA UNIDAD– Si golpea o se enreda en un objeto extraño, detenga el aparato de inmediato, revise respecto a daño y pida que se repare cualquier daño antes de intentar cualquier operación adicional.

• NO OPERE aparatos eléctricos portátiles en una atmósfera gaseosa o explosiva. Los motores de estos aparatos pueden producir chispas, y éstas pueden encender los vapores.
• PERMANEZCA ALERTA - No utilice esta unidad cuando esté cansado, enfermo o bajo la influencia de alcohol, drogas o medicamentos.
• NO sumerja el aparato en agua ni lo rocíe con una manguera.
• NO permita que entre ningún líquido en su interior. Si el aparato se moja, deje secar durante un mínimo de 48 horas.
• NO limpie con una lavadora a presión.
• NO guarde el aparato en o junto a fertilizantes o productos químicos.
• NO cargue el aparato en la lluvia, o en ubicaciones húmedas.
• PARTES DE REEMPLAZO: Al dar servicio, utilice únicamente partes de repuesto idénticas.

Información de Seguridad Adicional

ADVERTENCIA: Nunca modifique la herramienta eléctrica o ninguna parte de ella. Podría resultar en daño o lesiones personales.

ADVERTENCIA: SIEMPRE use gafas de seguridad.

También use una careta o máscara de polvo si la operación produce polvo. SIEMPRE USE EQUIPO DE SEGURIDAD CERTIFICADO:

• Protección para los ojos ANSI Z87.1 (CAN/CSA Z94.3),
  • Protección auditiva ANSI S12.6 (S3.19),
• Protección respiratoria NIOSH/OSHA/MSHA.

ADVERTENCIA: Algún polvo contiene químicos cuestionos por el Estado de California que causan cáncer, defectos de nacimiento u otros daños reproductivos. Algunos ejemplos de estos químicos son:

• compuestos en fertilizantes,
• compuestos en insecticidas, herbicidas y pesticidas,
• arsénico y cromo a partir de madera tratada químicamente.

Para reducir su exposición a estos químicos, use equipo de seguridad aprobado, tal como máscaras de polvo que estén diseñadas específicamente para filtrar partículas microscópicas.

ADYERTENCIA: El uso de esta herramienta puede generar y/o dispersar polvo, que puede causar lesiones respiratorias serías y permanentes u otras lesiones. Siempre use protección respiratoria aprobada por NIOSH/OSHA apropiada para la exposición de polvo. Dirija las partículas lejos de la cara y el cuerpo.

ADVERTENCIA: Siempre use protección auditiva personal adecuada que cumpla con ANSI S12.6

(S3.19) durante el uso. Bajo algunas condiciones

y duración de uso, el ruido de este producto puede contribuir con la pérdida auditiva.

ATENCIÓN: Cuando no esté en uso, coloque la herramienta en su lado sobre una superficie estable donde no cause un peligro de tropiezo o caída. Algunas herramientas con un paquete de batería grande pueden quedar verticales pero se pueden voltear fácilmente.

- Las ventilas de aire a menudo cubren las partes móviles y se deben evitar. La ropa suelta, joyería, o cabello largo podrían quedar atrapados en las partes móviles.

La etiqueta en su herramienta puede incluir los siguientes símbolos. Los símbolos y sus definiciones son los siguientes:

BPM....golpes por minuto V....volts

min...... minutos

===o CD......corriente directa

.../min.....por minuto

RPM......revolucionespor minuto

A.....ampéres

Hz ..... hertz

W.....watts

Wh.....Watt Horas

sin......sin carga velocidad

⚠......símbolo de alerta de seguridad

useprotección respiratoria

use protección para los ojos

ConstrucciónClase II (aislamiento doble)

useprotección auditiva

...... lea toda la documentación

Superficie caliente. No tocar.

ADVERTENCIA: Para reducir el riesgo de lesiones personales severas, apague la unidad y retire el paquete de batería antes de realizar cualquier ajuste o retirar/instalar conexiones o accesorios.

Un arranque accidental puede causar lesiones.

Cabeza de Potencia (Fig.B)

(Cabeza de potencia DEWALT vendida por separado)

ADVERTENCIA: Para reducir el riesgo de lesiones: - Airtes de cualquier uso, asegúrese que cualquiera que use este producto lea y entienda todas las instrucciones de seguridad y otra información contenida en el manual de la cabeza de potencia y accesorios.
- Nunca aplique energía sin que una conexión esté montada adecuadamente a la cabeza de potencia.

ADVERTENCIA: Para reducir el riesgo de lesiones personales serias, apague la unidad y retire el paquete de batería antes de realizar cualquier ajuste o retirar/instalar conexiones o accesorios.

Un arranque accidental puede causar lesiones.

EsPAÑOI

Su conexión está diseñada de forma que la cabeza de potencia se pueda separar de la conexión de la recortadora de arbustos al girar la perilla 6 en sentido contrario a las manecillas del reloj, presionando el botón de seguro 10 y jalándolas suavemente por sus postes 3, 6.

Esto sólo debe hacerse con el interruptor de energía apagado y la batería extraída. Dentro del poste de la cabeza de potencia superior 6 hay un acoplamiento mecánico que girará si se enciende la cabeza de potencia. Este acoplamiento puede causar lesiones si se hace contacto mientras la cabeza de potencia está en funcionamiento.

nOTA: Asegúrese que el accesorio esté completamente conectado y la perilla esté completamente apretada antes de operar. Revise la conexión adecuada y apriete durante el uso.

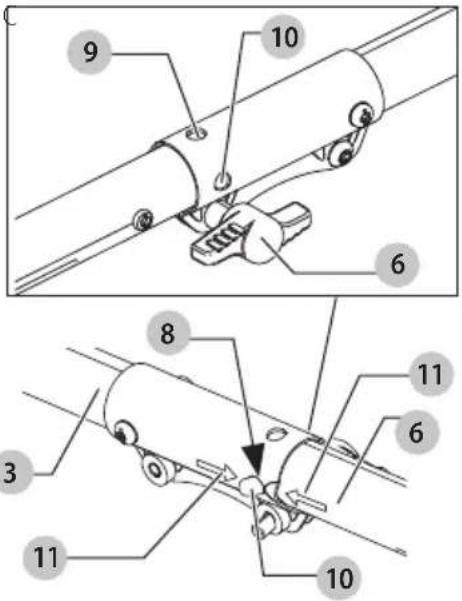

Ensamble de Conexión de Bordeadora a Cabeza de Potencia (Fig. A, B, E)

1. El poste de la cabeza de potencia superior 7 está equipado con tres orificios de bloqueo 8, 9, 10 para el botón de bloqueo 10.
2. Cuando instale el poste de conexión de bordeadora 3 en el poste de la cabeza de potencia superior 7, use las flechas 11 para alinear el botón de bloqueo 10 con el orificio de bloqueo 8, como se muestra en la Fig. B

nOTA: Para conectar adecuadamente el botón de bloqueo 10 con el orificio de bloqueo 8, gire ligeramente el poste de la cabeza de potencia 7 y muévalo axialmente hasta que el botón de bloqueo se conecte con el orificio de bloqueo.

nO inserte el botón de bloqueo en el orificio de bloqueo 9, o 10. Hacerlo colocará la cabeza de la bordeadora en una orientación incorrecta que podría crear un peligro de seguridad. Los orificios de bloqueo 9 y 10 son para otros accesorios.

1. Gire la perilla 6 para asegurar la conexión.
2. Cuando se ensamble adecuadamente, se debe ver como la Fig. E. En caso contrario, desensamble y vuelva a alinear la conexión de bordeadora 3 de forma que el botón de bloqueo 10 se conecte con el orificio de bloqueo 8 como se muestra en la Fig B.

ADVERTENCIA: Siempre verifique para asegurarse que las perillas estén completamente aseguradas en su lugar. Si las perillas no están completamente aseguradas podría resultar en que los ensambles se desconecten creando una condición peligrosa. Verifique periódicamente las conexiones para asegurar que las perillas estén completamente aseguradas en su lugar.

Cuchilla (Fig. C, D)

ADVERTENCIA: Para reducir el riesgo de lesiones personales serias, apague la unidad y retire el paquete de batería antes de realizar cualquier ajuste o retirar/instalar conexiones o accesorios, o antes de la limpieza. Un arranque accidental puede causar lesiones.

A! KERTENCIA: Espere que la cuchilla se detenga completamente.

La cuchilla 1, el espaciador 12 y una tuerca de cabeza hexagonal 14 deben colocarse en su bordeadora en el orden que se muestra. Verifique que la cuchilla se haya montado correctamente antes de usar su bordeadora. La cuchilla de la bordeadora tiene dos indicadores de desgaste que muestran cuándo es necesario reemplazar la cuchilla.

nOTA: Para aumentar la vida útil de la cuchilla, mantenga la profundidad de corte inicial al mínimo y aumente el ajuste de profundidad a medida que la hoja se desgasta.

Reemplazo de cuchilla

ADVERTENCIA: Use guantes y protección adecuada para los ojos. Ponga la bordeadora de lado. Tenga cuidado con los bordes afilados de la cuchilla.

ADVERTENCIA: La cuchilla gira momentáneamente después de soltar el interruptor.

1. Retire la batería.
2. Retire la conexión de la bordeadora de la cabeza de potencia. Invierta los pasos bajo Ensamble de bordeadora a la cabeza de potencia.

Desinstalación de cuchilla de corte

1. Alinee el orificio del buje del eje 16 con la ranura de la varilla de bloqueo 17 e inserte una varilla de bloqueo 4 en el orificio de buje como se muestra en la Fig. C Sostenga la varilla de bloqueo 4 en posición.
2. Mientras sostiene la varilla de bloqueo 4, retire la tuerca de brida 14 girándola en sentido de las manecillas del reloj con una llave de 13 mm o 17 mm (no incluida) como se muestra en la Fig. D
3. Retire el espaciador de la cuchilla 12 y la cuchilla 1 como se muestra en la Fig. D. Revise todas las partes respecto a daños y reemplace si es necesario.

Instalación de nueva cuchilla de corte (Fig. D)

1. Instale la nueva cuchilla 1 sobre el borde del buje del eje de la recortadora de cuchilla 19 como se muestra en la Fig. D.
2. Alinee el orificio del buje del eje 16 con la ranura de la varilla de bloqueo 17 e inserte una varilla de bloqueo 4 en el orificio del buje.
3. Sostenga la varilla de bloqueo en posición.
4. Instale el espaciador de cuchilla 12 en la cuchilla de forma que el lado plano ancho vea a la cuchilla.
5. Instale la tuerca de brida 14 con la brida contra el espaciador de cuchilla 12 y apriete firmemente con una llave de 13 mm o 17 mm (no incluida).

6. Apriete la tuerca en sentidocontrario a las manecillas del reloj contra la cuchilla mientras sostiene la varilla de bloqueo:

7. Si usa un torquímetro y un casquillo de 13 mm o 17 mm, apriete a: 325 -335 pulg. Ib., 27 - 28 pies Ib, 37 - 38 Nm.

8. Sin un torquímetro, use una llave de casquillo de extremo cerrado de 13 mm o 17 mm, girando la tuerca hasta que el retenedor de cuchilla esté apretado contra el buje del eje. Asegúrese que la cuchilla esté instalada correctamente, después gire la

tuerca 1/4 a 1/2 vuelta adicional en sentido contrario a las manecillas del reloj.

1. Retire la varilla de bloqueo de la ranura de la varilla de bloqueo 17.

Ajuste de Profundidad de Corte (Fig. A, E)

ADVERTENCIA: Para reducir el riesgo de lesiones personales serias, apague la unidad y retire el paquete de batería antes de realizar cualquier ajuste o retirar/instalar conexiones o accesorios, o antes de la limpieza. Un arranque accidental puede causar lesiones.

La rueda delantera se puede ajustar para permitir un corte más profundo o menos profundo y para aumentar la vida útil de la hoja.

1. Espere que la cuchilla se detenga completamente.
2. Retire la batería.
3. Afloje la perilla de profundidad de corte 2.
4. Deslice la rueda hacia arriba o abajo a la altura deseada.
   nOTA: Bajar la rueda reducirá la profundidad de corte. Elevar la rueda aumentará la profundidad de corte. La profundidad recomendada para el borde es de 2,5 cm (1").
   nOTA: Vegetación gruesa puede arrastrarse en la protección. Reduzca la profundidad de corte al mínimo para ayudar a reducir este efecto.
5. Apriete la perilla firmemente.

Guía de Borde (Fig. F)

La guía de borde es útil para cortar una trayectoria recta a lo largo de aceras.

OPERACIÓN

ADVERTENCIA: Para reducir el riesgo de lesiones personales, apague la unidad y retire el paquete de batería antes de realizar cualquier ajuste o retirar/instalar conexiones o accesorios.

Una activación de arranque accidental puede causar lesiones.

Posición Adecuada de las Manos (Fig. G)

ADVERTENCIA: Para reducir el riesgo de lesión personal grá en, tenga SIEMPRE las manos en una posición adecuada como se muestra.

ADVERTENCIA: Para reducir el riesgo de lesión personal grá es sujete SIEMPRE bien en caso de que haya una reacción repentina.

ADVERTENCIA: Sostenga la herramienta usando sólo las superficies de agarre designadas: La manija de la cabeza de potencia y la manija auxiliar.

ADVERTENCIA: No use el poste como una superficie de 2014.

La posición de manos adecuada requiere una mano en la manija de la cabeza de potencia 15 y una mano en la manija auxiliar 16.

Uso

1. Ajuste la profundidad de corte a 1" (2.5 cm)", consulte las Instrucciones e ensamble y ajustes.
2. Antes de arrancar la bordeadora, alinee la herramienta de modo que la guía del borde descanse contra el borde de la superficie pavimentada. La rueda debe estar en una superficie pavimentada cuando corte el borde.

nOTA: Cuando haya vegetación pesada de césped sobre la superficie pavimentada puede arrastrarse sobre la protección. Se puede requerir un corte inicial con la bordeadora en el lado del césped. Esto puede requerir reducir la profundidad de corte (consulte las instrucciones de Ajuste de

Profundidad de Corte).

1. Para evitar el contragolpe de la bordeadora, incline la manija hacia abajo para que la cuchilla quede por encima del suelo.
2. Encienda el interruptor y deje que la cuchilla gire sin mover la herramienta.
3. Levante lentamente la manija para bajar la cuchilla, encuentre el borde de la superficie pavimentada y comience a bordear. Luego mueva la herramienta hacia adelante lentamente a lo largo del borde de la superficie pavimentada, manteniendo la guía de borde presionada ligeramente contra el borde del pavimento.

- Para el primer borde de cada temporada, es mejor avanzar lentamente porque la hierba es más gruesa en ese momento. El bordeado posterior se completará más rápidamente. Si la herramienta se desacelera, retroceda una pulgada o dos hasta que la cuchilla alcance la velocidad normal. Durante el bordeado, se pueden generar algunas chispas al golpear piedras. Esto es normal. No intente bordear cuando el césped o el suelo estén mojados o húmedos, por seguridad eléctrica y para evitar la obstrucción de la cámara de la cuchilla. Si debe bordear en condiciones que causan que la cámara de la hoja se obstruya, suelte el gatillo y espere a que la hoja se detenga por completo. Retire el paquete e batería y retire el material obstruido con un palo. Continuar operando la herramienta en una condición obstruida sobrecargará seriamente el motor.

ATENCIÓN: No intente desatascar la cámara de la cuchilla dejando caer o golpeando la herramienta en el suelo. Esto puede dañar la unidad. Mantenga las manos alejadas de la guía del borde y la cuchilla cuando limpie, ya que se desgastan hasta un punto muy afilado durante el borde.

Paisajismo/Trincheras

ADVERTENCIA: Antes de realizar trabajos de jeradería o trincheras, revise y asegúrese que no haya cables, tuberías u otros objetos expuestos o enterrados que puedan crear un peligro o interferir con el funcionamiento de la bordeadora. Establezca la profundidad sólo a la requerida para el trabajo. No sobrecargue. Si la herramienta se desacelera, jale ligeramente hacia atrás y espere hasta que la cuchilla alcance la velocidad normal.

MANTENIMIENTO

ADVERTENCIA: Para reducir el riesgo de lesiones personales, apague la unidad y retire el paquete de batería antes de realizar cualquier ajuste o retirar/installar conexiones o accesorios.

Una activación de arranque accidental puede causar lesiones.

Su herramienta DEWALT ha sido diseñada para funcionar durante un largo período con un mínimo de mantenimiento. Un funcionamiento continuo satisfactorio depende del cuidado adecuado de la herramienta y de una limpieza periódica.

Limpieza

ADVERTENCIA: Sople la suciedad y el polvo de todos los conductos de ventilación con aire seco, al menos una vez por semana. Para reducir el riesgo de lesiones, utilice siempre protección para los ojos aprobada ANSI Z87.1 al realizar esta tarea.

ADVERTENCIA: Nunca utilice solventes ni otros químicos abrasivos para limpiar las piezas no metálicas de la herramienta. Estos productos químicos pueden debilitar los materiales plásticos utilizados en estas piezas. Utilice un paño humedecido sólo con agua y jabón neutro. Nunca permita que penetre líquido dentro de la herramienta ni sumerja ninguna de las piezas en un líquido.

Almacenamiento

PENGRO: Retire la batería. Espere que la cuchilla se destenga completamente.

Retire y limpie cualquier residuo del exterior de la bordeadora y del interior de la protección antes del almacenamiento. Consulte la sección MANTENIMIENTO. Si es necesario, la bordeadora se puede almacenar colgando de un gancho por su manija.

ATENCIÓN: No cuelgue la bordeadora en el gatillo de interruptor.

AVISO: No guarde la herramienta en o junto a fertilizantes o productos químicos. Tal almacenamiento puede causar una corrosión rápida.

Prevención de Corrosión

Los fertilizantes y otros productos químicos para el jardín contienen agentes que aceleran en gran medida la corrosión de los metales. Si utiliza la herramienta en áreas donde se han utilizado fertilizantes o productos químicos, la herramienta debe limpiarse inmediatamente después. Limpie todas las partes expuestas con un paño húmedo. Puede lubricar sólo las partes metálicas con un aceite a base de petróleo ligero.

Al limpiar, NO sumerja la herramienta en agua ni la rocíe con una manguera.

Accesorios

ADVERTENCIA: Ya que los accesorios, diferentes a los ofrecidos por DEWALT, no han sido probados con este producto, el uso de tales accesorios con esta herramienta podría ser peligroso. Para reducir

el riesgo de lesiones, sólo se deben usar accesorios recomendados por DEWALT con este producto.

Los accesorios recomendados para uso con su herramienta están disponibles por un costo adicional a partir de su distribuidor local o centro de servicio autorizado. Si necesita asistencia para localizar cualquier accesorio, póngase en contacto con DEWALT llame al 1-800-4-DEWALT (1-800-433-9258) o visite nuestro sitio web:www.dewalt.com.

Reparaciones

El Cargador y las unidades de batería no pueden ser reparados. El cargador y la unidad de batería no contienen piezas reparables.

ADVERTENCIA: Para asegurar la SEGURIDAD y la CONTABILIDAD del producto, las reparaciones, el mantenimiento y los ajustes (inclusive la inspección y el cambio de las escobillas, cuando proceda) deben ser realizados en un centro de mantenimiento en la fábrica DEWALT u en un centro de mantenimiento autorizado DEWALT. Utilice siempre piezas de repuesto idénticas.

Para reparación y servicio de sus herramientas eléctricas, favor de dirigirse al Centro de Servicio más cercano

CULIACAN, SIN

Blvd. Emiliano Zapata 5400-1 Poniente Col. (667) 717 89 99 San Rafael

GUADALAJARA, JAL

Av. La Paz #1779 - Col. Americana Sector (33) 3825 6978 Juárez

MEXICO, D.F.

Av. Universidad 1525 - Col. San Luis [phone]

TORREON, COAH

Blvd. Independencia, 96 Pte. - Col. Centro [phone]

VERACRUZ, VER

Prolongación Díaz Mirón #4280 - Col. [phone] Remes

VILLAHERMOSA, TAB

Constitución 516-A - Col. Centro [phone]

PARA OTRAS LOCALIDADES:

Si se encuentra en México, por favor llame al (55) 5326 7100

Si se encuentra en U.S., por favor llame al 1-800-4-DEWALT (1-800-433-9258) o visite nuestro sitio web: www.dewalt.com

Póliza de Garantía

IDENTIFICACIÓN DEL PRODUCTO:

Sello o firma del Distribuidor.

Nombre del producto: ____

Mod./Cat.:

Marca: ____

Núm. de serie: ____

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega del producto:

Nombre y domicilio del distribuidor donde se adquirió el producto:

Este producto está garantizado por un año a partir de la fecha de entrega, contra cualquier defecto en su funcionamiento, así como en materiales y mano de obra empleados para su fabricación. Nuestra garantía incluye la reparación o reposición del producto y/o componentes sin cargo alguno para el cliente, incluyendo mano de obra, así como los gastos de transportación razonablemente erogados derivados del cumplimiento de este certificado.

Para hacer efectiva esta garantía deberá presentar su herramienta y esta póliza sellada por el establecimiento comercial donde se adquirió el producto, de no contar con ésta, bastará la factura de compra.

Excepciones

Esta garantía no será válida en los siguientes casos:

• Cuando el producto se hubiese utilizado en condiciones distintas a las normales;
• Cuando el producto no hubiese sido operado de acuerdo con el instructivo de uso que se acompaña;
• Cuando el producto hubiese sido alterado o reparado por personas distintas a las enlistadas al final de este certificado.

Anexo encontrará una relación de sucursales de servicio de fábrica, centros de servicio autorizados y franquiciados en la República Mexicana, donde podrá hacer efectiva su garantía y adquirir partes, refacciones y accesorios originales.

Solamente para propósito de México: Importado por: Black and Decker S.A de C.V. Antonio Dovali Jaime #70 Torre C Piso 8 Col. Santa Fe Alvaro Obregon, Ciudad de Mexico, Mexico. C.P 01210

TEL[phone] R.F.C.BDE8106261W7

Registro en Línea

Gracias por su compra. Registre su producto ahora para:

- SERVICIO EN GARANTÍA: Si completa esta tarjeta, podrá obtener un servicio en garantía más eficiente, en caso de que exista un problema con su producto.

- CONFIRMACIÓN DE PROPIEDAD: En caso de una pérdida que cubra el seguro, como un incendio, una inundación o un robo, el registro de propiedad servirá como comprobante de compra.

- PARA SU SEGURIDAD: Si registra el producto, podremos comunicarnos con usted en el caso improbable que se deba enviar una notificación de seguridad conforme a la Federal Consumer Safety Act (Ley Federal de Seguridad de Productos para el Consumidor).

- Registro en línea en www.dewalt.com.

Garantía Limitada por Tres Años

DEWALT reparará o reemplazará, sin cargo, cualquier defecto debido a materiales o mano de obra defectuosos por tres años desde la fecha de compra (dos años para las baterías). Esta garantía no cubre falla de partes debido al desgaste normal o abuso de la herramienta. Para detalles adicionales de la cobertura de la garantía e información de reparación de garantía, visite www.dewalt.com o llame al 1-800-4-DEWALT (1-800-433-9258). Esta garantía no se aplica a accesorios o daño causado cuando otros hayan realizado o intentado reparaciones. ESTA GARANTÍA LIMITADA SE OTORGA EN LUGAR DE TODAS LAS DEMÁS, INCLUIDA LA GARANTÍA IMPLÍCITA DE COMERCIABILIDAD E IDONEIDAD PARA UN PROPÓSITO EN PARTICULAR, Y EXCLUYE TODOS LOS DAÑOS INCIDENTALES O EN CONSECUENCIA.

Algunos estados no permiten limitaciones sobre la duración de una garantía implícita o la exclusión o limitación de daños incidentales o en consecuencia, por lo que estas limitaciones pueden no aplicarse en su caso. Esta garantía le da derechos legales específicos y puede tener otros derechos que varían en ciertos estados o provincias.

Además de la garantía, las herramientas DEWALT están cubiertas por:

1 AÑO DE SERVICIO GRATUITO

DEWALT mantendrá la herramienta y reemplazará las piezas gastadas por su uso normal, sin cobro, en cualquier momento durante un año a contar de la fecha de compra

2 AÑOS DE SERVICIO GRATUITO PARA UNIDADES DE ALIMENTACIÓN DEWALT

3 AÑOS DE SERVICIO GRATUITO PARA UNIDADES DE ALIMENTACIÓN DEWALT

NOTA: La garantía del producto quedará nula si la unidad de batería ha sido alterada de cualquier manera. DEWALT no es responsable de ninguna lesión causada por alteraciones y podría iniciar un procedimiento judicial por fraude de garantía hasta el máximo grado permisible por la ley.

GARANTÍA DE REEMBOLSO DE SU DINERO POR 90 DÍAS

Si no está completamente satisfecho con el desempeño de su máquina herramienta o clavadora DEWALT, cualquiera sea el motivo, podrá devolverlo hasta 90 días de la fecha de compra con su recibo y obtener el reembolso completo de su dinero – sin necesidad de responder a ninguna pregunta.

AMÉRICA LATINA: Esta garantía no se aplica a los productos que se venden en América Latina. Para los productos que se venden en América Latina, debe consultar la información de la garantía específica del país que viene en el empaque, llamar a la compañía local o visitar el sitio Web a fin de obtener esa información.

REEMPLAZO GRATUITO DE LAS ETIQUETAS DE

ADVERTENCIAS: Si sus etiquetas de advertencia se vuelven ilegibles o faltan, llame al 1-800-4-DEWALT (1-800-433-9258) para que se le reemplacen gratuitamente.

60V Max\* Li-Ion

Battery Packs

Blocs-piles DCB606, DCB609, DCB612, DCB615

Baterías

Chargers

Chargeurs DCB103, DCB104, DCB107, DCB112, DCB113, DCB115, DCB118, DCB132, DCB1106, DCB1112

Cargadores

* El máximo voltaje inicial de la batería (medido sin carga de trabajo) es 20 o 60 voltios. El voltaje nominal es de 18, 54 o 108 V. (120 V Máx* se basan en el uso de 2 baterías de iones de litio DEWALT de 60 V Máx* combinadas.)

**BT - Bluetooth®

NOTA: La palabra y los logotipos de Bluetooth® son marcas registradas propiedad de Bluetooth®, SIG, Inc. y DEWALT utiliza dichas marcas bajo licencia. Otras marcas comerciales y nombres comerciales pertenecen a sus respectivos propietarios.

RTENCIA: El uso de cualquier otro paquete de batería puede crear un riesgo de lesiones e incendio.
