MANUAL DE USUARIO PES-PD-SNI FRANKE

ES Manual de instalación Grifo de cocina

Descripción general 12

Contenido de la caja 12

Datos técnicos 13

Instrucciones de instalación 13

Limpieza y mantenimiento 15

Sustitución del cartucho 15

Mantenimiento general 15

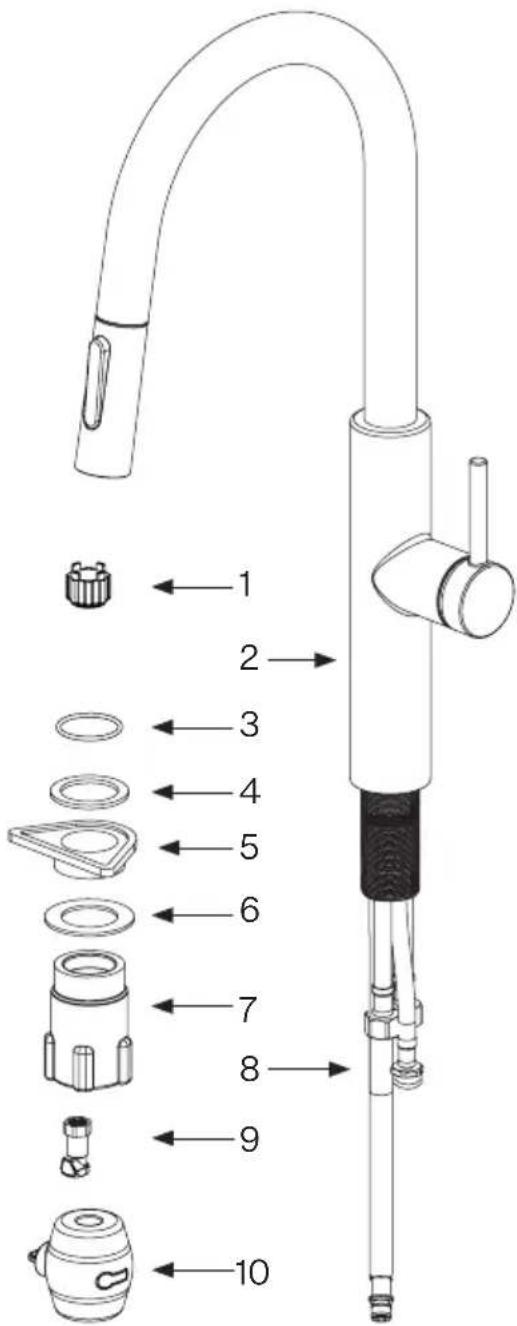

Contenido de la caja

1. Llave para el aireador
2. Conjunto de la llave
3. Empaque de la base
4. Rondana de hule
5. Brida de plástico
6. Placa de fijación
7. Tuerca de fijación
8. Mangueras de suministro
9. Conector rápido
10. Peso

⚠️ Nota: Póngase en contacto con nosotros inmediatamente si detecta inconsistencias.

teléfono: 1-800-626-5771

Datos de operación Valor

Presión de operación (ideal) 45 PSI 3 bar 300 kPa

Presión de operación (máx.)* 70 PSI 5 bar 500 kPa

Presión de operación (mín.)* 14,5 PSI 1 bar 100 kPa

Temperatura del agua (ideal) 140°F 60°C

Temperatura del agua (máx.) 158°F 70°C

Tamaño de la perforación para la llave 13/8" 35 mm

Certifica que esta llave cumple con ASME A112.18.1 / CSA B125.1, NSF/ANSI/CAN 61-2020 (AB100 sumiso, Q<1) y NSF 372. La llave también cumple con los requisitos de uso del agua de la Comisión de Energía de California y del Departamento de Energía de los EE. UU.

Instrucciones de instalación

1. Saque todo el contenido de la caja y compruebe que esté completo.
2. Interrumpa el suministro de agua.
3. Realice una perforación de 1 3/8" de diámetro (35 mm) en la superficie de montaje deseada (si no se encuentra una disponible).

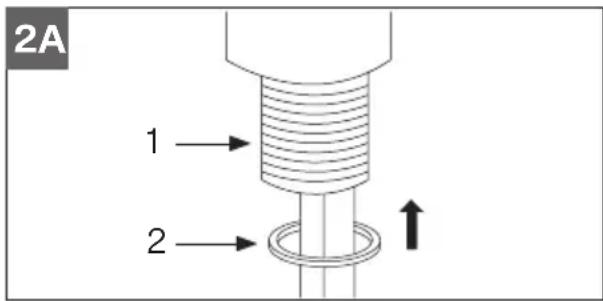

4. Asegúrese de que el empaque de la base (2) se encuentre colocado en la base de la llave (1) (fig. 2A).

2A 1 2

1. Inserte la llave en la perforación, introduciendo primero las mangueras (fig. 2B).

Atención: El empaque de la base (2) debe quedar asentado entre la cubierta y la base de la llave.

No use masilla ni ningún otro sellador en este lugar.

Notas: Instalación en una superficie sólida: la superficie de montaje en la cubierta debe ser plana y estar libre de elementos extraños o, de lo contrario, la llave podría no quedar asentada adecuadamente y tener fugas.

1. Instale los accesorios de montaje en el vástago de montaje de la base de la llave (1) por debajo de la superficie de montaje en el siguiente orden: rondana de hule (3), brida de plástico (4) y placa de fijación (5) (fig. 2B).
2. Asegure la llave colocando y apretando con la mano la tuerca de fijación (6) en el vástago de montaje de la base de la llave (1) (fig. 2B).

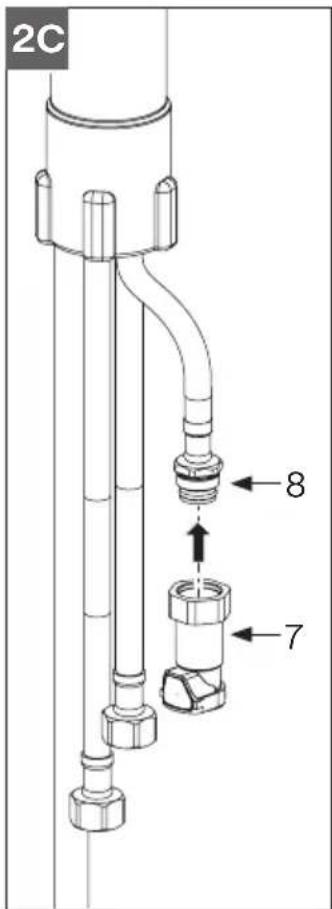

3. Enrosque el conector rápido (7) a la manguera de suministro de rocío (8) apretándolo con la mano, sin usar herramientas (fig. 2C).

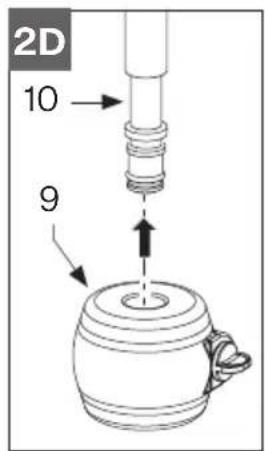

4. Deslice el peso (9) en la manguera de rocío (10) y déjelo suelto (fig. 2D).

2B 3 4 5 6

1. Conecte el otro extremo del conector rápido (7) al extremo de la manguera de rocío (10) simplemente presionándolo hasta escuchar un "clic". Para desconectarlo, presione el botón que se encuentra en el lado del conector rápido (7) (fig. 2E).

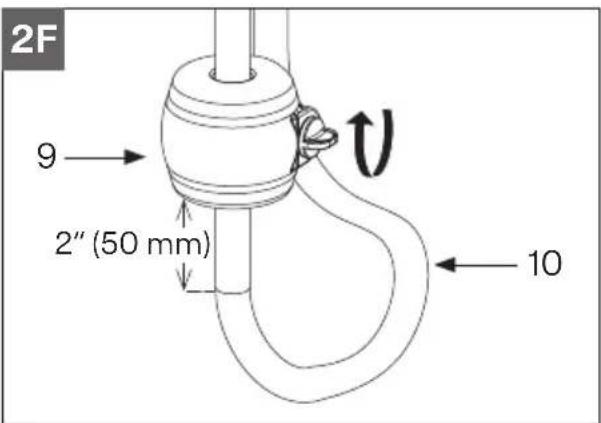

2. Asegure el peso (9) aproximadamente 2" (50 mm) por encima del doblez inferior de la manguera de rocío (10), girando con la mano la perilla de ajuste en sentido de las manecillas del reloj hasta que quede bien ajustada (fig. 2F).

2F 9 2" (50 mm) 10

2C 8 7

2D 10 9

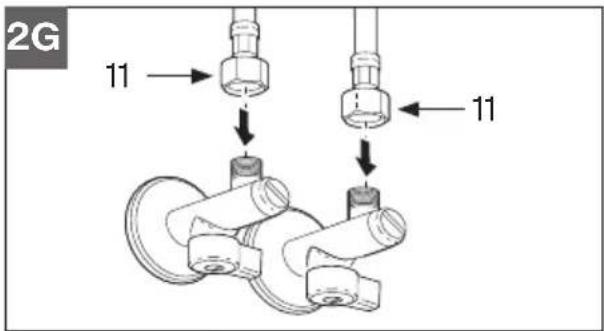

1. Conecte las mangueras de suministro flexibles (11) al suministro de agua de la casa (fig. 2G).

2G 11 11

2E 7 10

1. Retire el aireador (12) usando la llave para el aireador (13) (fig. 2H).

1. Abra la llave, deje correr el agua para retirar cualquier elemento extraño de la llave y el aireador (12) y compruebe que no haya fugas (fig. 2l).

2. Vuelva a colocar el aireador (12) y asegúrese de que todo funcione correctamente.

Limpieza y mantenimiento

Sustitución del cartucho

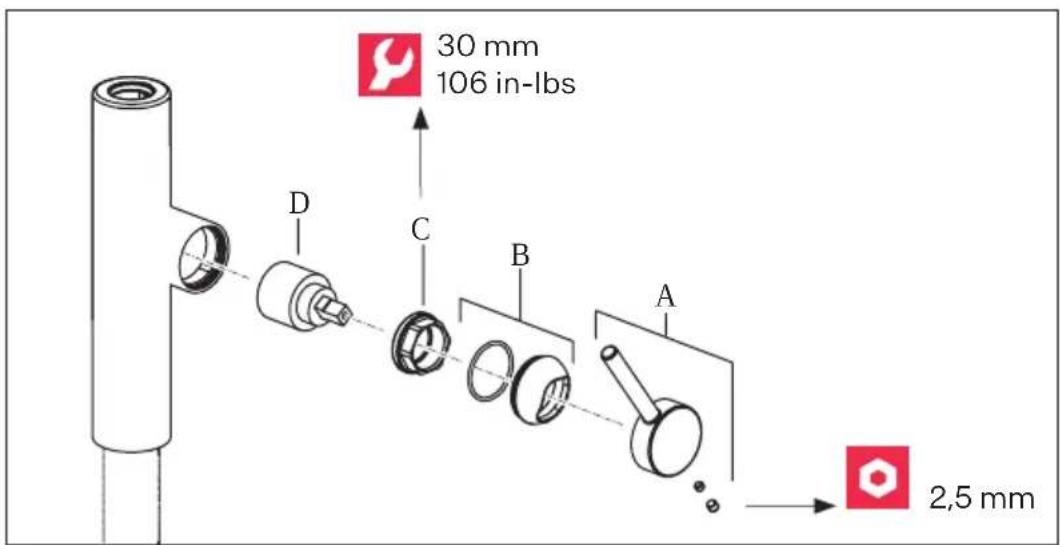

1. Interrumpa el suministro de agua a la llave.
2. Abra momentáneamente la llave para liberar cualquier presión residual de la llave.
3. Gire la palanca de la llave a la posición de "CERRADO".
4. Retire la cubierta del tornillo de sujeción de la palanca del conjunto de la palanca.
5. Retire el tornillo de sujeción del conjunto de la palanca usando una llave hexagonal de 2,5 mm.
6. Quite la palanca (A) y el capuchón del cartucho (B) del cuerpo del grifo.
7. Desenrosque la tuerca de fijación del cartucho (C).
8. Extraiga el cartucho de disco cerámico (D) del cuerpo y sustitúyalo por uno nuevo. Asegúrese de que las dos

lengüetas de la base del cartucho embonen adecuadamente en los agujeros de la parte inferior del cuerpo.

1. Vuelva a ensamblar la llave en orden inverso.

2. Compruebe la presencia de fugas.

Mantenimiento general

Limpie la acumulación del aireador periódicamente.

No use detergentes fuertes, solventes, agentes químicos, esponjas metálicas, etc. que pudieran perjudicar la superficie y dañar el acabado. Limpie solamente con una esponja suave y agua jabonosa.

No guarde productos químicos ni agentes de limpieza en las inmediaciones de la llave y sus mangueras de conexión. Los vapores químicos podrían causar daños.

30 mm 106 in-lbs D C B A 2,5 mm

1	F4701* Conjunto de la palanca	8	F4707 Válvula de no retorno
2	F4702* Capuchón del cartucho	9	F4402 Aireador interno
3	F4703 Tuerca de bloqueo	10	F4312 Llave para el aireador
4	F4704 Conjunto del cartucho	11	F4708 Conector rápido
5	F4705 Kit de bujes de la salida	12	F4709 Peso ajustable
6	F4706 Manguera deslizable	13	F4710 Kit de fijación
7	F4712* Conjunto del cabezal de rocío	14	F4711 Kit de montaje

* Es necesario especificar el acabado

Para cualquier información adicional acerca de nuestros productos, acerca de la instalación o de la garantía, póngase en contacto con nuestro departamento de servicio al cliente:

Teléfono: 1-800-626-5771

[e-mail]

Franke Kindred Canada Ltd.

1000 Franke Kindred Way

Midland, ON LR4 4K9

Teléfono: 1-866-687-7465

[e-mail]

Sitio web de garantía: https://www.franke.com/us/en/hs/support/warranty.html
