MANUAL DE USUARIO WS 461 110 GAGGENAU

Instrucciones de uso

Indicaciones de seguridad importantes 44

Protección del medio ambiente 45

Eliminación de residuos respetuosa con el medio ambiente 45

Familiarizarse con el aparato 45

Abrir y cerrar 45

Precalentar la vajilla 45

Vajilla en general 45

Proceder de la siguiente forma 46

Mantenimiento en caliente de los platos 46

Proceder de la siguiente forma 46

Desconexión 46

Aplicaciones 47

Asar a fuego lento 47

Limpieza

49

Parte exterior del aparato 49

¿Anomalías - como reaccionar?

49

Servicio de asistencia técnica

50

Encontrará más información sobre productos, accesorios, piezas de repuesto y servicios en internet: www.gaggenau.com y también en la tienda online: www.gaggenau.com/zz/store

⚠️ Indicaciones de seguridad importantes

Leer con atención las siguientes instrucciones. Solo así se puede manejar el aparato de forma correcta y segura. Conservar las instrucciones de uso y montaje para utilizarlas más adelante o para posibles futuros compradores.

Comprobar el aparato al sacarlo de su embalaje. El aparato no debe conectarse en caso de haber sufrido daños durante el transporte.

Este aparato ha sido diseñado para uso doméstico. Utilizar el aparato sólo para conservar calientes los alimentos y para calentar recipientes.

Este aparato está previsto para ser utilizado a una altura máxima de 4.000 metros sobre el nivel del mar.

Este aparato puede ser utilizado por niños a partir de 8 años y por personas con limitaciones físicas, sensoriales o psíquicas, o que carezcan de experiencia y conocimientos, siempre y cuando sea bajo la supervisión de una persona responsable de su seguridad o que le haya instruido en el uso correcto del aparato siendo consciente de los daños que se pudieran ocasionar.

No dejar que los niños jueguen con el aparato. La limpieza y el mantenimiento rutinario no deben encomendarse a los niños a menos que sean mayores de 15 años y lo hagan bajo supervisión.

Mantener a los niños menores de 8 años alejados del aparato y del cable de conexión.

¡Peligro de quemaduras!

• La placa de calentamiento en el cajón calientaplatos se calienta mucho.
  No tocar nunca la placa de calentamiento. No dejar que los niños se acerquen.
• Los accesorios y la vajilla se calientan mucho. Utilizar siempre agarradores para sacar los accesorios y la vajilla del interior del horno.

¡Peligro de descarga eléctrica!

- El aislamiento del cable de un aparato eléctrico puede derretirse al entrar en contacto con componentes calientes. No

dejar que el cable de conexión de un aparato eléctrico entre en contacto con los componentes calientes.

• No utilizar ni limpiadores de alta presión ni por chorro de vapor. La humedad interior puede provocar una descarga eléctrica.
• Un aparato defectuoso puede ocasionar una descarga eléctrica. No conectar nunca un aparato defectuoso. Desenchufar el aparato de la red o desconectar el interruptor automático del cuadro eléctrico. Avisar al Servicio de Asistencia Técnica.
• Las fisuras o roturas en la placa de cristal conllevan riesgo de electrocución. Desconectar el fusible de la caja de fusibles. Avisar al Servicio de Asistencia Técnica.
• Las reparaciones inadecuadas son peligrosas. Las reparaciones solo pueden ser efectuadas por personal del Servicio de Asistencia Técnica debidamente instruido. Si el aparato está defectuoso, extraer el enchufe o desconectar el fusible en la caja de fusibles. Avisar al Servicio de Asistencia Técnica.

¡Peligro de incendio!

La placa de calentamiento en el cajón calientaplatos se calienta mucho, los materiales inflamables se pueden incendiar.

No introducir objetos inflamables ni recipientes de plástico en el cajón calientaplatos.

Protección del medio ambiente

Eliminación de residuos respetuosa con el medio ambiente

Eliminar el embalaje de forma ecológica.

Este aparato está marcado con el símbolo de cumplimiento con la Directiva Europea 2012/19/UE relativa a los aparatos eléctricos y electrónicos usados (Residuos de aparatos eléctricos y electrónicos RAEE).

La directiva proporciona el marco general válido en todo el ámbito de la Unión Europea para la retirada y la reutilización de los residuos de los aparatos eléctricos y electrónicos.

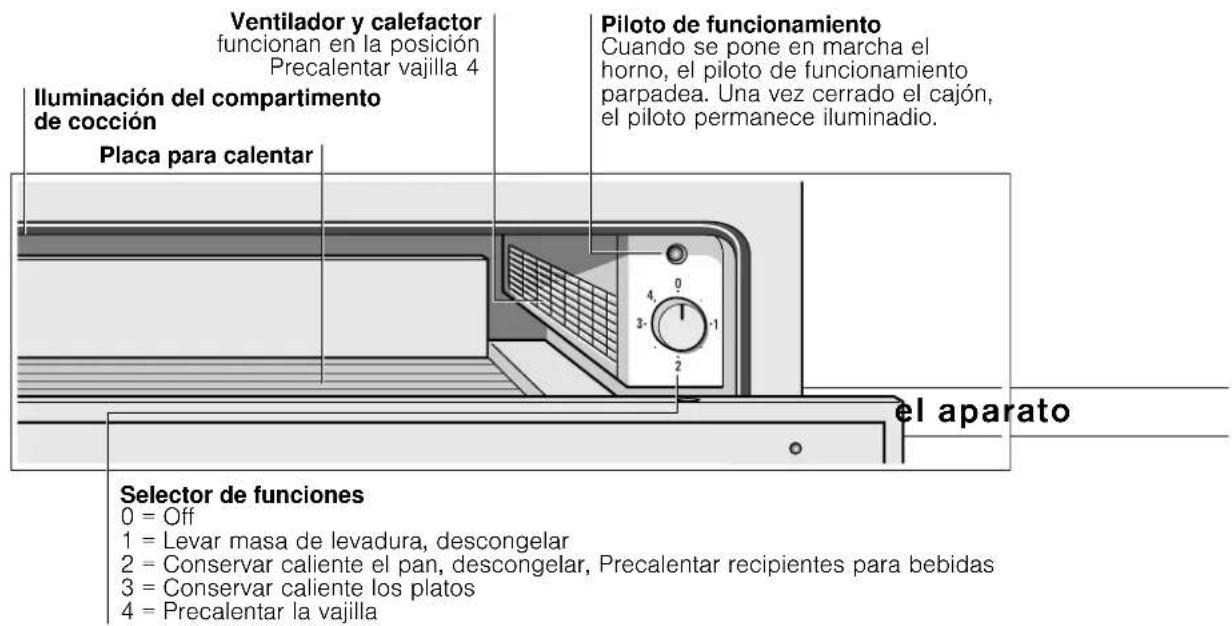

En el cajón calientaplatos se puede precalentar la vajilla o mantener calientes los platos.

Ventilador y calefactor funcionan en la posición Precalentar vajilla 4 Piloto de funcionamiento Cuando se pone en marcha el horno, el piloto de funcionamiento parpadea. Una vez cerrado el cajón, el piloto permanece iluminadio. Iluminación del compartimento de cocción Placa para calentar el aparato Selector de funciones 0 = Off 1 = Levar masa de levadura, descongelar 2 = Conservar caliente el pan, descongelar, Precalentar recipientes para bebidas 3 = Conservar caliente los platos 4 = Precalentar la vajilla

El aparato sólo calienta si el cajón está debidamente cerrado.

Abrir y cerrar

El aparato tiene debajo una curvatura que sirve como tirador para abrir y cerrar la puerta.

Al abrir y cerrar el aparato, la iluminación interior se activa y desactiva de forma automática.

También es posible desactivar la iluminación interior de forma permanente. Para ello, introduzca la mano en el interior del aparato y apáguela arriba a la izquierda.

Precalentar la vajilla

En la vajilla previamente calentada, los alimentos no se enfrián tan rápidamente. Las bebidas se mantienen calientes durante más tiempo.

Vajilla en general

La carga máxima del cajón calientaplatos es de 25 kg. Puede precalentar, p. ej., vajilla para 6 o 12 personas.

Cajón inferior(altura de 14 cm)	Cajón superior(altura de 29 cm)
6 platos ∅ de 24 cm 12 platos ∅ de 24 cm
6 tazas de con- ∅ de 10 cm 12 tazas de somé consomé	∅ de 10 cm
1 fuente ∅ de 19 cm 1 fuente ∅ de 22 cm
1 fuente ∅ de 17 cm 1 fuente ∅ de 19 cm
1 bandeja para 32 cm 1 fuente ∅ de 17 cm servir carne
	2 bandejas 32 cm para servir carne

Colocar la vajilla

Distribuir la vajilla por toda la superficie en la medida que sea posible. Una pila alta de platos se calienta más despacio que una sola pieza de la vajilla, como p. ej. 2 fuentes.

Utilizar el nivel 2 para calentar recipientes para bebidas como tazas de café.

⚠️ ¡Peligro de quemaduras!

En el nivel 3 o 4, los recipientes para bebidas se calienta demasiado.

Proceder de la siguiente forma

1 Colocar la vajilla en el cajón.
2 Colocar el selector de funciones en el nivel 4. Seleccionar el nivel 2 para recipientes para bebidas. El piloto de funcionamiento parpadea
3 Cerrar el cajón calientaplatos. El piloto de funcionamiento permanece iluminado. El aparato calienta.

Cuánto tarda la vajilla en precalentarse

El tiempo de precalentamiento viene determinado por el material y el grosor de la vajilla, la cantidad de piezas, la altura y la distribución de las piezas. Distribuir la vajilla por toda la superficie en la medida que sea posible.

El precalentamiento de vajilla para 6 personas puede llevar aproximadamente de 15 - 25 minutos.

Desconexión

Abrir el cajón. Desconectar el selector de funciones.

Retirar la vajilla

La vajilla se debe retirar del cajón con un guante o un paño especial para sacar los platos del horno.

⚠️ ¡Peligro de quemaduras!

La superficie de la placa está muy caliente. La parte inferior de las piezas se calienta más que la superior.

Mantenimiento en caliente de los platos

No colocar nunca recipientes o sartenes calientes procedentes de la placa de cocción directamente sobre la superficie de vidrio del cajón calientaplatos. Podría dañarse la superficie de vidrio.

No llenar demasiado los recipientes para evitar que la comida rebose.

Cubrir los platos con una tapadera resistente al calor o papel de aluminio.

Se recomienda no mantener los platos en caliente durante más de una hora.

Platos adecuados: Se obtiene un buen resultado de calentamiento de la carne, las aves, el pescado, las salsas, las verduras, las guarniciones y las sopas.

Proceder de la siguiente forma

1 Colocar la vajilla en el cajón.
2 Colocar el mando selector en el escalón de potencia 3 y precalentar el aparato durante 10 minutos.
3 Servir los alimentos en los platos precalentados.
4 Cerrar nuevamente el cajón. El piloto de funcionamiento permanece iluminado. El aparato calienta.

Desconexión

Desconectar el selector de funciones. Retirar los platos del cajón sirviéndose de guantes adecuados o agarradores.

En la tabla se indican las diferentes aplicaciones del cajón calientaplatos. Situar el selector de funciones en el nivel deseado. Precaliente la vajilla cuando se indique en la tabla.

Nivel Alimentos / Vajilla Nota
1 Alimentos congelados delicados p.j., tartas de nata, mante-quilla, embutido, queso	descongelar
1 Permitir que leve la pasta de levadura tapar
2 Alimentos congelados p ej., carne, pastel, pan descongelar
2 Conservar calientes platos que con huevo p. ej., huevo cocido, huevos revueltos	precalentar la vajilla, cubrir los alimentos
2 Conservar caliente el pan p. ej., pan de molde, panecillos precalentar la vajilla, cubrir los alimentos
2 Precalentar recipientes para bebidas p. ej., tazas de café
2 Alimentos recomendados p. ej., carne asada Cubrir la vajilla
3 Conservar calientes los platos precalentar la vajilla, cubrir los alimentos
3 Conservar calientes las bebidas precalentar la vajilla, cubrir las bebidas
3 Calentar tortitas p. ej., crepes, tacos precalentar la vajilla, cubrir los alimentos
3 Calentar pasteles secos p. ej., pastel cubierto, tartaletas de fruta	precalentar la vajilla, cubrir los alimentos
3 Fundir chocolate o capas de chocolate precalentar la vajilla, trocear los alimentos
3 Deshacer gelatina abierto, aprox. 20 minutos
4 Precalentar la vajilla no adecuado para recipientes para bebidas

Asar a fuego lento

El asado a fuego lento es el método ideal para asar trozos de carne tierna que deban asarse poco o en al punto. La carne queda muy jugosa y tierna. La ventaja: puesto que al asar lentamente los tiempos son considerablemente más largos, se dispone de mucho margen para la planificación del menú. La carne asada a fuego lento se puede conservar caliente sin problemas.

Recipientes adecuados: Deben emplearse vajillas de cristal, porcelana o cerámica con tapa, p. ej., una cacerola de cristal.

Proceder de la siguiente forma

1 Precalentar los cajones calientaplatos con la vajilla en el nivel 4.
2 Verter un poco de mantequilla o margarina en una sartén y calentarla mucho. Freir bastante la carne e introducirla rápidamente en la vajilla precalentada. Poner la tapa.
3 Volver a colocar la vajilla con la carne en el cajón calientaplatos y cocer en el horno. Colocar el mando selector en la escalón de potencia 3.

Consejos y advertencias para asar a fuego lento

Utilizar sólo carne fresca y tierna. Retirar cuidadosamente los tendones y los bordes de grasa. Cuando se asa a fuego lento, la grasa desarrolla un sabor particular muy intenso.

Tampoco se deben utilizar trozos de carne demasiado grandes.

La carne se puede cortar inmediatamente después de asar a fuego lento. No es necesario dejarla reposar.

Mediante este método para asar, la carne siempre está poco hecha por dentro. Pero eso no quiere decir que esté cruda o muy poco asada.

La carne asada a fuego lento no está tan caliente como la carne asada convencionalmente. Servir las salsas my calientes. Colocar el plato durante los últimos 20-30 minutos en el cajón calientaplatos.

Si se desea conservar caliente la carne asada a fuego lento, conectar al nivel 2 tras asar a fuego lento. Los trozos de carne pequeños se pueden conservar calientes durante 45 minutos, los trozos grandes hasta un máximo de dos horas.

Tabla

Para asar a fuego lento son adecuados todos los tipos de partes de carne de vaca, cerdo, ternero, cordero, venado y aves. El tiempo de fritura y asado dependen del tamaño de la pieza de carne. Los tiempos de fritura son válidos para la maceración en mantequilla o margarina caliente.

Plato Freir en la zona de cocción Tras la cocción en el horno

Trozos de carne pequeños

Cubitos o tiras por todas partes 1-2 minutos 20-30 minutos

Pequeños filetes, bistecs o rodajas por lado 1-2 minutos 35-50 minutos

Trozos de carne de tamaño intermedio

Solomillo (400-800g) por todas partes 4-5 minutos 75-120 minutos

Espalda de cordero (aprox. 450g) por lado 2-3 minutos 50-60 minutos

asados de carne magra (600-1000g) por todas partes 10-15 minutos 120-180 minutos

Trozos de carne grandes

Solomillo (a partir de 900g) por todas partes 6-8 minutos 120-180 minutos

Roastbeef (1,1-2kg) por todas partes 8-10 minutos 210-300 minutos

Limpieza

No utilizar limpiadores de alta presión ni pistolas de vapor. Limpiar el aparato sólo cuando esté apagado. Mando de funciones: Posición = 0.

Parte exterior del aparato

Limpiar el aparato con agua y un poco de lavavajillas. Después, secarlo con un paño suave.

No deben utilizarse productos de limpieza abrasivos o ácidos. Si alguno de estos productos entra en contacto con la parte delantera del horno, lavarlo inmediatamente con agua.

Superficies de acero inoxidable

Limpiar inmediatamente las manchas de cal, grasa y clara de huevo, pues podría formarse corrosión debajo de estas manchas. Utilizar agua y un poco de lavavajillas para la limpieza. Después, secar la superficie con un paño suave.

Aparatos con frontal de vidrio

Limpiar el frontal de vidrio con limpiacristales y un paño suave. No utilizar un rascador para vidrio.

Placa para calentar

Limpiar la placa para calentar con agua caliente y un poco de lavavajillas.

¿Anomalías - como reaccionar?

Con frecuencia, cuando se produce una avería, suele tratarse de una pequeña anomalía fácil de subsanar. Antes de llamar al servicio de asistencia técnica, deben tenerse en cuenta las siguientes advertencias:

La vajilla o los platos no se calientan. Comprobar:
	si el aparato está conectadosi hay un corte en el suministro eléctricosi el cajón está correctamente cerrado
La vajilla o los platos no están lo suficientemente calientes.	Posiblemente:la vajilla o los platos no se han calentado durante el tiempo necesarioel cajón ha permanecido abierto durante un largo período de tiempo
El piloto de funcionamiento parpadea. Comprobar si el cajón está cerrado.
Si el cajón calientaplatos está cerrado, la lámpara indicadora parpadea a intervalos rápidos.	Llamar al servicio de asistencia técnica.
El piloto de funcionamiento no se ilumina.	Lámpara indicadora defectuosa. Llamar al servicio de asistencia técnica.
El fusible en la caja de fusibles se dispara.	Desenchufar el cable de red y ponerse en contacto con el servicio de asistencia técnica.

Las reparaciones deben ser efectuadas solamente por técnicos cualificados. La reparación inadecuada del aparato puede implicar serios riesgos para el usuario.

Servicio de asistencia técnica

Nuestro servicio de asistencia técnica está a su disposición si su aparato necesita ser reparado. La dirección y el número de teléfono del servicio de asistencia técnica más próximo a su domicilio figura en la guía telefónica. Asimismo, los centros de asistencia técnica que les facilitamos podrán indicarles la delegación del servicio de asistencia técnica más próxima a su domicilio.

N° de producto y n° de fabricación

No olvide indicar siempre al servicio de asistencia técnica el número del producto (E-Nr.) así como el número de fabricación (FD-Nr.) de su aparato. Si abre la puerta del cajón calientaplatos, encontrará la placa de características con estos números. Para que, en caso de avería, no tenga que buscarlos, le aconsejamos anotar aquí directamente los datos de su aparato.

Nº de producto Fecha de fabricación

Servicio de Asistencia Técnica

Las señas de las delegaciones internacionales figuran en la lista adjunta de centros y delegaciones del Servicio de Asistencia Técnica Oficial.

Solicitud de reparación y asesoramiento en caso de averías

E 902 30 30 44

Confíe en la competencia del fabricante. De esa forma se asegura de que la reparación se lleva a cabo por personal técnico debidamente instruido, equipado con las piezas originales y de repuesto necesarias para su aparato.

El presente producto contiene fuentes de luz de la clase de eficiencia energética G. Las fuentes de luz se encuentran disponibles como repuesto y puede ser reemplazadas únicamente por un personal especializado.
