MANUAL DE USUARIO EV80 KOKIDO

Índice de contenidos

AVISOS E INSTRUCCIONES DE SEGURIDAD P.38

DIAGRAMA DE LAS PARTES P.41

PRIMEROS PASOS P.42

Cargando la batería P.42

Montaje previo al uso P.44

Montaje del mango P.44

Ensamblaje del conector con la tapa trasparente P.44

Montaje de la unidad base del filtro P.45

Montaje de la pértiga telescópica (no incluido) P.46

Montaje de la pértiga telescópica específico (no incluido) P.46

Preparación de la piscine P.47

FUNCIONAMIENTO P.47

VACIADO DEL FILTRO P.48

ELIMINACIÓN DE LA BATERÍA P.50

Cómo retirar el paquete de baterías P.51

RESOLUCIÓN DE PROBLEMAS P.53

Observación: Las fotografías/ilustraciones del producto o de sus piezas que aparecen en este manual solo se incluyen a modo de muestra. El producto o las piezas que aparecen en las fotografías/ilustraciones pueden variar respecto al modelo adquirido.

Inhoudsopgave

WAARSCHUWINGEN EN

AVISOS E INSTRUCCIONES DE SEGURIDAD

La información contenida en este Manual de instrucciones le ayudará a operar el artículo de forma segura, protegerse a sí mismo y a otros de los peligros, y evitar daños al dispositivo y otras propiedades.

GUARDE ESTAS INSTRUCCIONES

¡ATENCIÓN!

- Este dispositivo no es un JUGUETE. Mantenga a los niños lejos de esta aspiradora de piscina y de sus accesorios.

- Los niños no deben usar este aspiradora de piscina.

- Este aparato no está diseñado para ser utilizado por personas con capacidades físicas, sensoriales o mentales disminuidas o falta de experiencia y conocimiento, a menos que estén bajo supervisión o hayan recibido instrucciones para el uso del dispositivo por parte de una persona responsable de su seguridad y entiendan los peligros que entraña.

- Los niños no deben jugar con este aspiradora de piscina.

- La limpieza y el mantenimiento del aspiradora de piscina no deben ser realizados por niños.

- Asegúrese de que la aspiradora de piscina está totalmente sumergida en el agua antes de usarla. El nivel mínimo de agua necesario para usar el dispositivo debe estar por encima del interruptor de encendido / apagado de la aspiradora de piscina en posición vertical. El uso de la aspiradora de piscina, si no está correctamente sumergida en el agua, podría dañar la unidad y anular la garantía.

- La profundidad máxima a la que se puede usar el dispositivo es de 3 metros.

- Temperatura máxima del agua: 5°C–35°C

- D□K Unidad de alimentación desmontable (adaptador externo).

- La aspiradora de piscina únicamente debe recargarse con el adaptador externo y el base de carga suministrados con este producto.

- Para recargar la batería, utilice exclusivamente la unidad de fuente de alimentación extraíble (número de modelo de adaptador externo: DSS12D-1261000-B / DSS12D-1261000-C / DSS12D-1261000-D/LX135100U) provista con la aspiradora de piscina.

- Conecte el adaptador externo a una fuente de alimentación mediante un interruptor diferencial (ID) (también conocido como RCD) / un interruptor de circuito por defecto a tierra (GFCI, por sus siglas en inglés). En caso de duda, consulte a un electricista profesional cualificado.

- No use esta aspiradora de piscina si detecta cualquier daño.

- Cambie las piezas dañadas con piezas certificadas por el distribuidor o el fabricante.

- Desactive el dispositivo, desconecte el adaptador externo de la fuente de alimentación y desenchufe el adaptador externo de la base de carga

antes de retirar la aspiradora de piscina de la base de carga.

- Desconecte la aspiradora de piscina de la corriente general y asegúrese de que esté apagada antes de realizar las tareas de mantenimiento habituales, como limpiar el filtro y las placas de contacto para la recarga.

- NO intente cambiar la batería recargable de iones de litio preinstalada.

- NO manipule el aspiradora de piscina el adaptador externo y el base de carga mientras se tenga extremidades húmedas y sin zapatos.

- No debe usar esta aspiradora de piscina si hay personas/mascotas en el agua.

- NO use esta aspiradora de piscina sin un pantalla del filtro intacto instalados, ya que de lo contrario la garantía quedará anulada.

- Peligro de atrapamiento por succión: Esta aspiradora de piscina genera succión. No permita que su pelo, cuerpo o prendas sueltas entren en contacto con el orificio de succión de la aspiradora de piscina cuando esté en funcionamiento.

- No introduzca nunca partes del cuerpo, ropa u otros objetos en las aberturas y piezas móviles de la aspiradora de piscina.

- NO use este aspiradora de piscina para recoger sustancias líquidas tóxicas, inflamables o combustibles (como gasolina), ni en presencia de vapores explosivos o inflamables.

- No intente, bajo ninguna circunstancia, desmontar la aspiradora de piscina y sustituir el propulsor, el motor y la batería por sí mismo.

- Nunca debe introducir los dedos ni ningún objeto para tocar el propulsor.

- La extracción de la batería incorporada para su eliminación debe realizarla un técnico especializado.

- Este aspiradora de piscina incluye una batería que solo puede ser desmontada por personal formado.

- Debe desconectar el aspiradora de piscina de la alimentación eléctrica al retirar la batería.

- Para obtener más detalles sobre la eliminación de la batería, consulte la sección "ELIMINACIÓN DE LA BATERÍA" de este manual y póngase en contacto con las autoridades locales para obtener más información.

- La batería debe desecharse de manera segura y de acuerdo con las ordenanzas o regulaciones.

- Adaptador externo y base de carga:

- Sólo debe usar el adaptador externo y la base de carga para recargar la batería de la aspiradora de piscina suministrada en el mismo paquete.

- El adaptador externo y el base de carga no deben usarse en el exterior, ni deben exponerse a la lluvia, la humedad, líquidos o fuentes de calor.

- El transformador (o adaptador externo) debe estar situado fuera de la zona 1.

- Mantenga el adaptador externo y la base de carga fuera del alcance de los niños.

• Nunca debe usar el adaptador externo ni la base de carga si detecta cualquier daño.
• NO coja el adaptador externo ni la base de carga con las manos moiadas.
• Mientras el dispositivo se esté cargando, NO manipule la aspiradora de piscina, el adaptador externo ni la base de carga, con las manos mojadas y sin zapatos.
• Mantenga el adaptador externo desconectado de la corriente eléctrica cuando no lo esté usando.
• No intente abrir el adaptador externo ni la base de carga.
• Si el cable de alimentación del adaptador externo está dañado, el fabricante o su proveedor de servicios debe reemplazar el adaptador externo para prevenir cualquier posible riesgo.
• Asegúrese de que la aspiradora de piscina y la base de carga están completamente secas antes de iniciar la recarga.

¡PRECAUCIÓN!

• Esta aspiradora de piscina sólo está diseñada para ser usada bajo el agua; no es una aspiradora de uso general. NO intente usarla para limpiar una superficie que no sea su piscina/spa.
• Sólo debe usar accesorios originales provistos junto con este producto.
• NO use esta aspiradora de piscina justo después de aplicar el tratamiento de choque a la piscina. Se recomienda dejar circular el agua de la piscina durante al menos 24-48 horas.
• Si tiene una piscina de agua salada, asegúrese de que toda la sal esté disuelta antes de introducir el aspiradora de piscina en el agua.
• NO use este aspiradora de piscina al mismo tiempo que otra aspiradora /aspiradora eléctrica.
• Evite recoger objetos duros y afilados con este dispositivo. Podrían dañar la aspiradora de piscina y el filtro.
• Tenga cuidado al limpiar las escaleras de la piscina.
• Para evitar daños en el adaptador externo y el base de carga, no transporte el aspiradora de piscina por el cable del adaptador externo / base de carga y no tire del cable desconectar de la fuente de alimentación y el base de carga.
• Recargue la aspiradora de piscina en una zona interior limpia y seca, con buena ventilación y con una temperatura ambiente de entre 5°C y 35°C.
• NO deje la aspiradora de piscina cargando durante más de 10 horas.
• Si no va a usar la aspiradora de piscina durante un periodo de tiempo prolongado, sepárela de la base de carga y use un paño húmedo para limpiar y secar la con sus accesorios. Asegúrese de cargar el limpiafondos entre el 30 % y el 50 % de la capacidad de su batería antes de guardarlo. Guárdela en una zona bien ventilada y libre de luz solar, calor, fuentes de ignición y productos químicos para piscina, fuera del alcance de los niños. No deje nunca la aspiradora de piscina conectada si va a guardarla durante un periodo de tiempo prolongado. Recargue la aspiradora de piscina cada tres meses.

Los avisos y precauciones anteriores pueden no incluir todas posibles situaciones de riesgo y/o lesiones graves. Los propietarios de piscina/spa deben tener siempre mucho cuidado y sentido común al utilizar el producto.

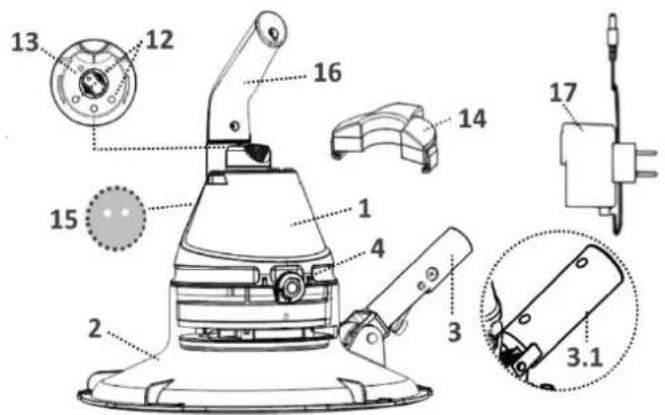

		Número de piezas de repuesto			Número de piezas de repuesto
1.	Carcasa trasera Modelo EV80:-EV80ASM01/21EV80ASM01/21/US	9.	Solapa de drenaje	----
		10.	Ruedas x 5 EV80-04
2.	Tapa transparente EV80-01-001 11. Cepillos x 4 EV51ASM04
3.	Conector de la pértiga telescópica	EV80ASM02(solo para USA/EU)	12.	Placa de contacto para recarga	----
3.1.	Conector de la pértiga telescópica específico	K098U(solo para Australia / Nueva Zelanda)	13.	Interruptor de encendido / apagado	----
4.	Cierre de bloqueo(en ambos lados)	---- 14. Base del cargador K629ASM11
5.	Pantalla del filtro EV80-02 15. Orificios de		drenaje (dentro de la cámara del mango)		----
6.	Base EV80-03 16. Mango K629ASM14
7.	Placa filtrante (para el drenaje)	----	17.	Adapteno	K62900163EV5000163/US(USA)K62900163/AU(Australia / Nueva Zelanda)
8.	Solapa de la boquilla de succión	----

PRIMEROS PASOS

Cargando la batería

AVISO IMPORTANTE: Recargue completamente el aspiradora de piscina (unas 6 horas) antes de usarlo por primera vez.

¡ATENCIÓN!

- Solo debe usar el adaptador externo y el base de carga originales incluidos en el producto.

- Asegúrese de que la aspiradora de piscina y las placas de contacto para la recarga estén limpias y secas antes de cargar el aparato. (CONSEJO: Utilice un bastoncillo de algodón para secar las placas de contacto para la recarga.)

- La carga debe ser hecho dentro, en un área bien ventilada lejos de luz del sol, niños, calor, fuentes de ignición, y con una temperatura ambiental entre 5°C v 35°C.

- Nunca debe usar el adaptador externo ni la base de carga si detecta cualquier daño.

- Las placas de contacto para la recarga son impermeables. Sin embargo si quedan restos de agua en ellas pueden aparecer manchas (un efecto ocasionado por la reacción química natural entre el agua y la corriente eléctrica). En caso de aparecer manchas, elimínelas frotándolas con cuidado con un bastoncillo de algodón impregnado en zumo de limón o vinagre.

- Asegúrese de que la aspiradora de la piscina esté apagada antes de cargarla.

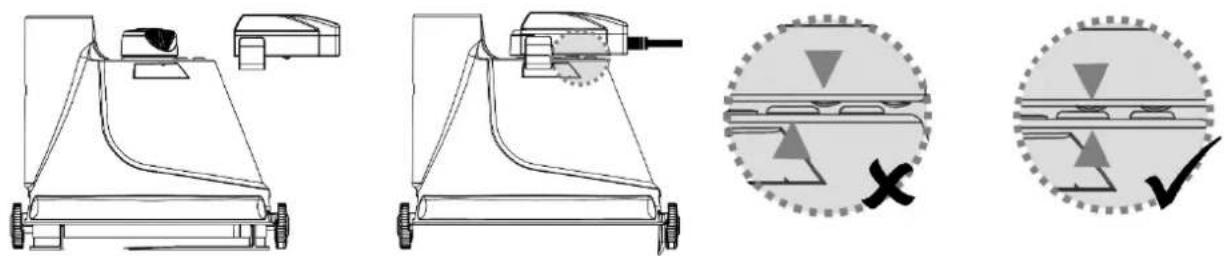

1. Coloque la unidad sobre una superficie plana. Asegúrese de que la aspiradora de la piscina esté apagada girando el interruptor de ENCENDIDO/ APAGADO a la posición de "APAGADO" antes de cargar.

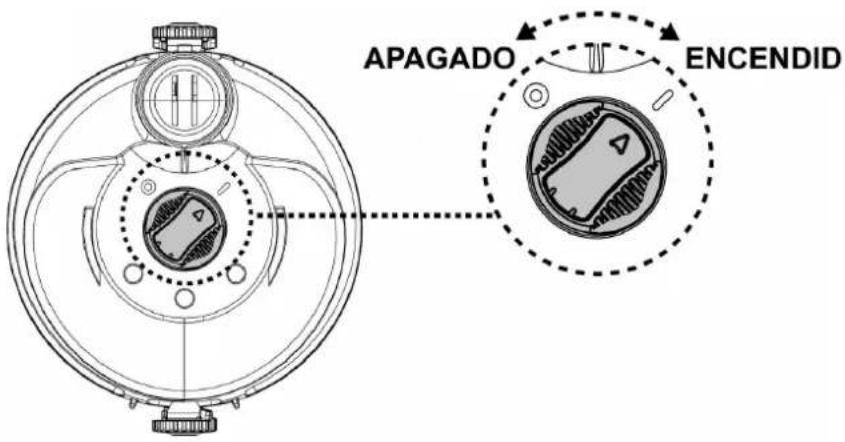

APAGADO ENCENDID

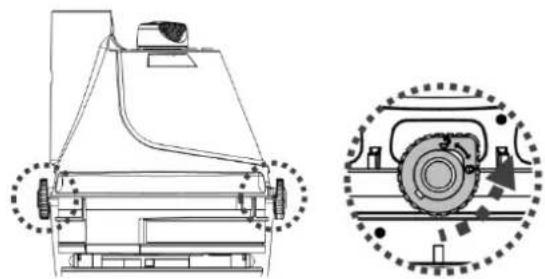

1. Gire el cierre de bloqueo (de cada lado) en sentido contrario a las agujas del reloj hasta que apunte hacia el punto verde (posición de desbloqueo) para desbloquear y separar la carcasa trasera de la tapa transparente.

1. Coloque la carcasa trasera (al revés, con el interruptor de encendido/apagado hacia arriba) sobre una superficie plana. Alinee y deslice el gancho de la base de carga hasta la muesca lateral situada en la parte inferior de la carcasa trasera hasta que se detenga. Asegúrese de que las placas de contacto están en contacto. Conecte el conector hembra del adaptador externo a la toma de carga situada en el extremo de la base de carga.

1. Conecte el adaptador externo a la fuente de alimentación. Cuando la aspiradora de piscina empiece a cargarse, el piloto indicador del adaptador externo se pondrá rojo. Normalmente se tardan unas 5-6 horas en conseguir una carga completa. El piloto indicador se pondrá verde cuando la aspiradora de piscina esté casi cargada al máximo.

NOTA: Si el motor hace ruido, asegúrese de que el interruptor se encuentre en la posición de "APAGADO".

- Desconecte inmediatamente el adaptador externo de la fuente de alimentación si detecta cualquiera de las siguientes condiciones:

• Olor extraño o inusual
• Calor excesivo
• Deformación, grietas o fugas

• Humo

• Cuando la carga haya terminado, desconecte el adaptador exterior de la fuente de alimentación y desenchufe el base de carga de la unidad y del adaptador externo.

En condiciones normales, la aspiradora de piscina se puede usar hasta 40 minutos (para Modelo EV80) / 90 minutos (para Modelo EV81) si tiene carga completa (recargada durante 5-6 horas)

Nota: Limpie el filtro regularmente. Demasiado suciedad en el filtro aumenta el trabajo del motor y de consecuencia disminuye el tiempo de funzionamiento.

HECHO: La batería recargable de iones de litio está clasificada como un producto consumible. Tiene una vida útil limitada y perderá gradualmente su capacidad de retener la carga. Así pues, el tiempo de funcionamiento de la aspiradora de piscina se reducirá gradualmente a medida que se cargue y se descargue la aspiradora por su uso.

Cuando se agote la vida útil de la batería, consulte en el apartado «ELIMINACIÓN DE LA BATERÍA» las instrucciones para eliminar la batería.

NOTA: Deje reposar la aspiradora de piscina durante unos 30 o 40 minutos antes de volverla a cargar.

Montaje previo al uso

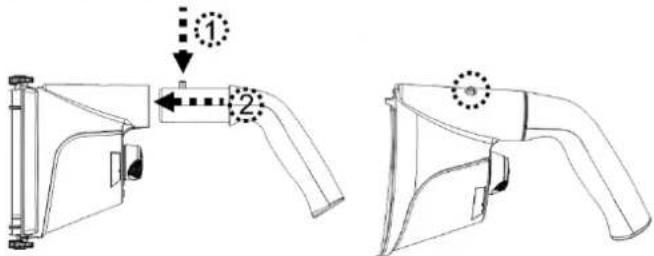

Montaje del mango

Inserte el mango en la aspiradora de piscina tal como se muestra en la imagen, hasta que el pasador lateral del mango quede fijado al orificio de bloqueo del mango en la carcasa trasera.

Para liberar el mango, pulse el pasador lateral y tire del mango.

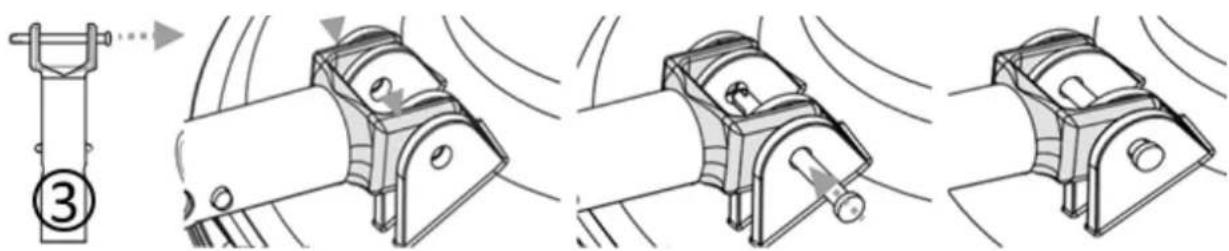

Ensamblaje del conector con la tapa trasparente

Sacar el pasador de bloqueo del conector de pértiga. Alinee los agujeros del conector con los agujeros de la bisagra de la tapa. Insiere el pasador de bloqueo dentro los agujeros para fijar el conector con la tapa.

Montaje de la unidad base del filtro

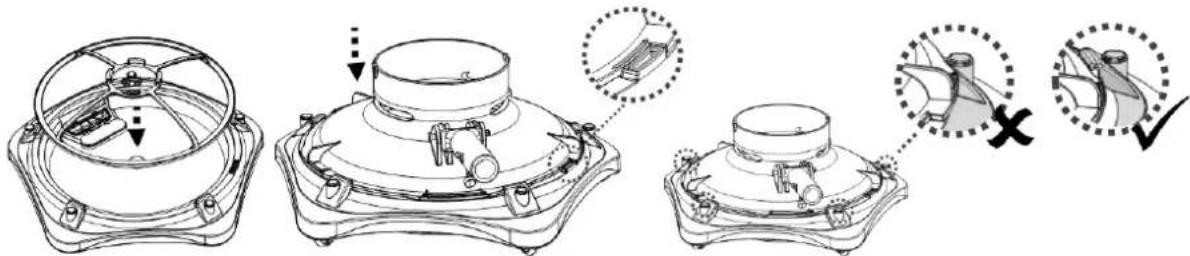

En primer lugar, coloque la pantalla del filtro sobre la base. A continuación, coloque la tapa transparente encima y alinee ambas marcas naranjas. Asegúrese de que la pestaña de la tapa transparente no descansa sobre ninguno de los arcos de la base.

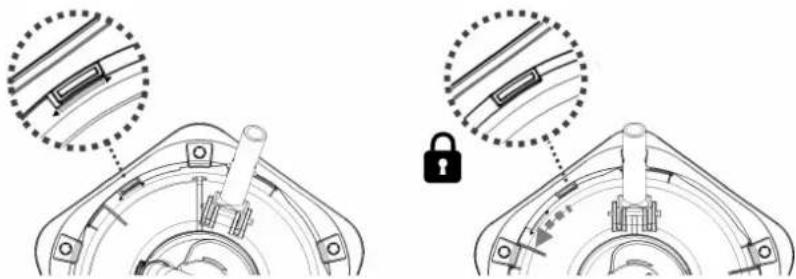

Pulse la lengüeta para girar la tapa transparente en la misma dirección que la flecha roja (en sentido contrario a las agujas del reloj) hasta que todas las lengüetas lleguen a los arcos y luego bloquee la cubierta transparente.

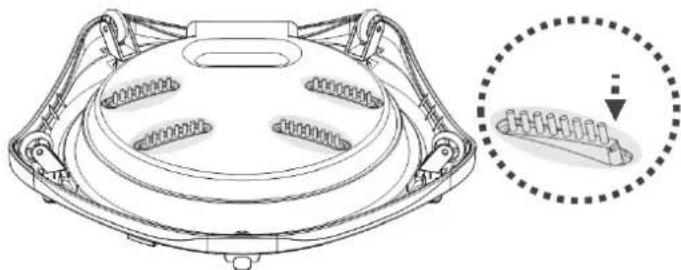

Alinee e inserte todos los cepillos con las muescas en la parte inferior de la aspiradora.

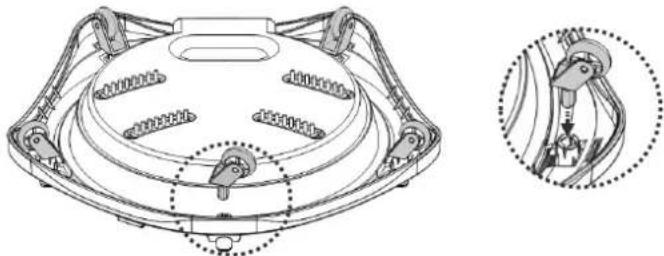

Alinee y insiere las ruedas dentro las cavidades al envés de la aspiradora.

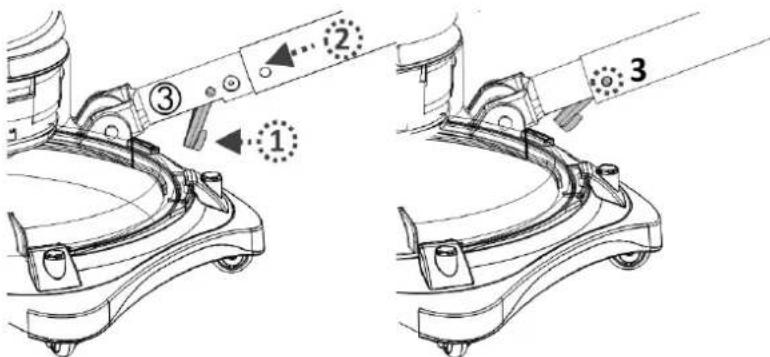

Montaje de la pértiga telescópica (no incluido)

Nota:

1. La pértiga telescópica tiene un clip en V dentro del conector para quedar fijada en su sitio.

2. Asegúrese de montar el mango. También debe sostenerlo mientras introduce la aspiradora de piscina en el agua o la saca de ella.

Pulse el botón del clip en V para replegar las lengüetas laterales y a continuación deslice la pértiga telescópica sobre sí misma hasta que los orificios laterales de la pértiga concuerden con las lengüetas laterales. Libere el botón del clip en V y la pértiga telescópica quedará fijada al conector.

Para liberar la pértiga telescópica, pulse el botón del clip en V y tire de la pértiga hacia afuera.

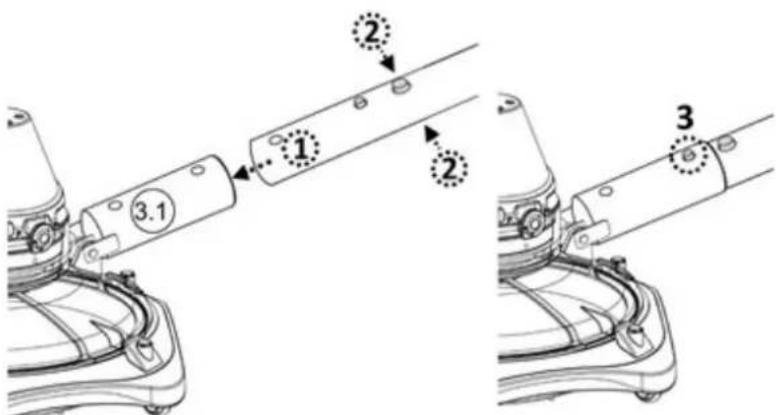

Montaje de la pértiga telescópica específico (no incluido)

3.1 1 2 2 3

Preparación de la piscine

• Si hay piedras, raíces o corrosión metálica en contacto con la parte inferior del revestimiento, retírelas antes de usar el aspiradora de piscina. Pida la ayuda de un profesional cualificado si fuera necesario.
• Si el revestimiento está resquebrajado, dañado o arrugado, contacte con un profesional cualificado para que realice las reparaciones necesarias o sustituya el revestimiento antes de usar el aspiradora de piscina.
• Si tiene una piscina de agua salada, asegúrese de que toda la sal esté disuelta antes de introducir el aspiradora de piscina en el agua.

FUNCIONAMIENTO

¡ATENCIÓN!

• Asegúrese de apagar el aspiradora de piscina.
• No use la aspiradora de piscina si detecta cualquier daño.
• Es posible que se generen manchas de aceite causadas por el derrame de lubricante que se suele aplicar al anillo sellador.
• No debe usar esta aspiradora de piscina si hay personas/mascotas en el agua.
• Asegúrese de que la aspiradora de piscina esté completamente sumergida en el agua antes de ponerla en funcionamiento. El nivel mínimo de agua requerido para operar la aspiradora de piscina debe llegar por encima del interruptor de encendido / apagado de la aspiradora de piscina cuando se mantiene en posición vertical. Utilizar la aspiradora sin estar correctamente sumergida podría dañarla e invalidar la garantía.
• NO use la aspiradora de piscina sin un pantalla del filtro instalado. El uso de la aspiradora de piscina sin un pantalla del filtro instalado ANULARÁ su garantía.
• NO cubra la ranura lateral de la carcasa cuando el dispositivo se encuentre en funcionamiento. El propulsor/motor podría dañarse.
  • NO deje la aspiradora de piscina en el agua cuando no la esté usando.

1) Lleve la aspiradora de piscina hacia el lateral de la piscina/spa. Sumérjala en el agua y gire el interruptor de ENCENDIDO y APAGADO hacia la posición "ENCENDIDO" para ponerla en funcionamiento.

¡PRECAUCIÓN! Asegúrese de que la aspiradora de piscina siempre esté colocada hacia abajo al introducirla en la piscina. Si no, el conector de la pértiga podría doblarse y dañarse durante el proceso. Asegúrese de montar también el mango. Agarre simultáneamente el mango y la pértiga telescópica para colocar la aspiradora de piscina en el agua.

2) Para sacar la aspiradora de la piscina/spa, levántela apuntando hacia abajo para que el agua que contenga salga por la válvula de drenaje. El agua saldrá por el mango / conector de la pértiga por los orificios de drenaje situados dentro del depósito del mango, en la carcasa trasera.

¡PRECAUCIÓN! Asegúrese de que la aspiradora de piscina siempre esté apuntando hacia abajo al sacarla de la piscina. Si no, el conector de la pértiga podría doblarse y dañar la aspiradora de piscina. Asegúrese de coger la aspiradora de piscina también por el mango al sacarla del agua.

3) Enjuague la aspiradora de piscina con agua limpia tras cada uso. NO use detergentes.

VACIADO DEL FILTRO

¡ATENCIÓN! El uso de la aspiradora de piscina sin un pantalla del filtro instalados ANULARÁ su garantía.

Para maximizar la eficiencia del lavado, asegúrese de limpiar el pantalla del filtro cónico antes y después de cada uso.

¡PRECAUCIÓN! Si la aspiradora de piscina se está recargando, desconecte el adaptador externo de la fuente de alimentación y retire la aspiradora de la base de carga. Asegúrese de apagar el aspiradora de piscina.

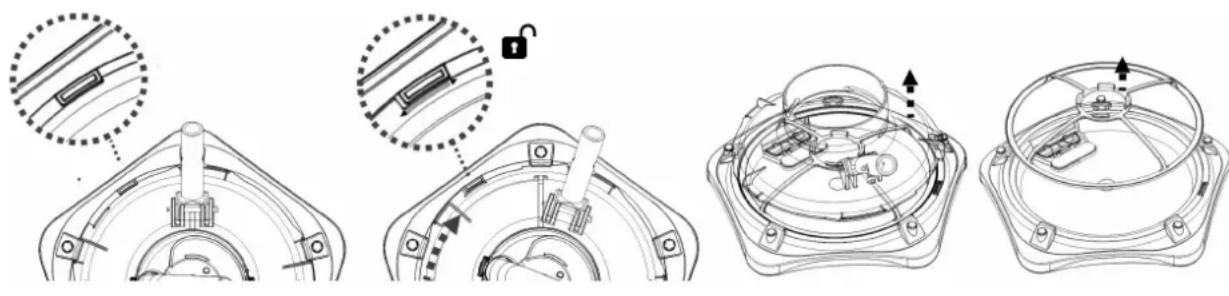

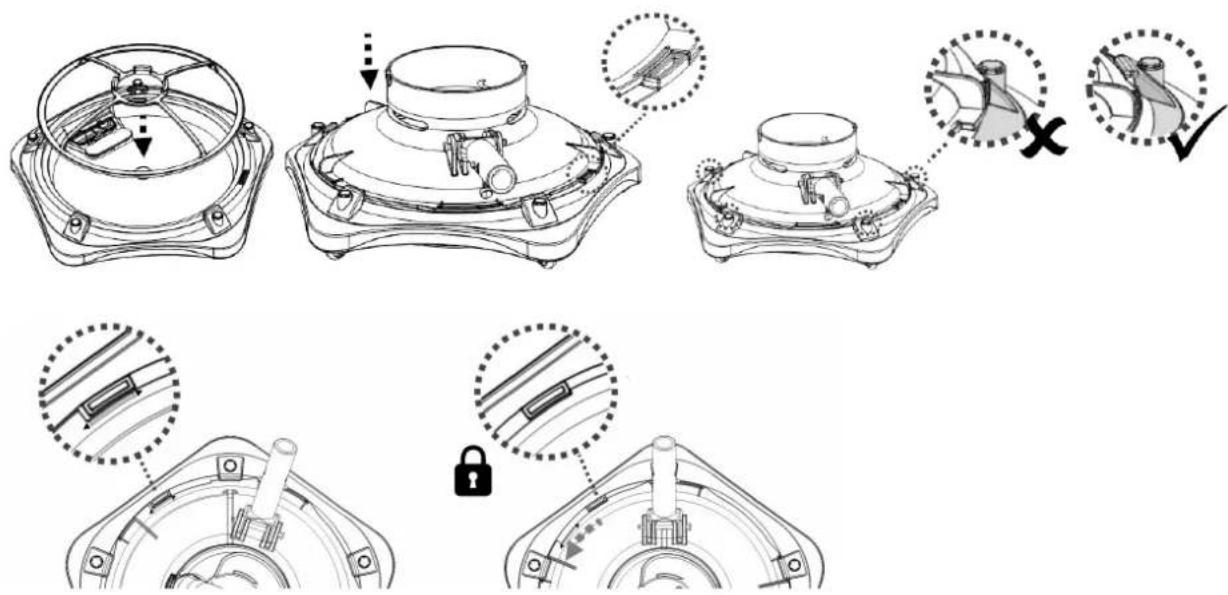

- Vaciado del la base

1. Coloque la aspiradora de piscina sobre una superficie estable.
2. Separe la carcasa trasera de la tapa transparente.
3. Pulse las lengüetas de la tapa transparente para girarla en el sentido de las agujas del reloj hasta que las marcas naranja estén alineadas. Levante la cubierta transparente de la base. Sujete las pequeñas abrazaderas situadas en la parte superior de la pantalla del filtro para levantarlo de la base y acceder al compartimento de escombros.

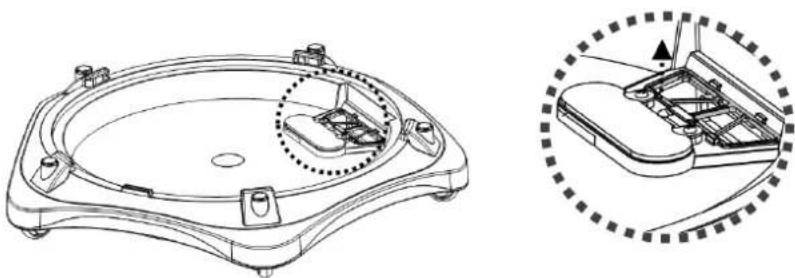

1. Limpie todos los restos de la base, de la solapa de la boquilla de succión y de la placa filtrante de drenaje. Use agua limpia para enjuagar toda la base. Para separar la placa filtrante, presione el resorte de la placa. Si la placa filtrante de drenaje está dañada, sustitúyala por una nueva antes de volver a usar el dispositivo.

Nota: No retire la placa filtrante de drenaje. Sin ella, los restos saldrían del compartimento de escombros de la base cuando el dispositivo estuviera en funcionamiento.

1. Siga estos pasos a la inversa para instalar el pantalla del filtro y la cubierta sobre la base. Asegúrese de que la pestaña de la cubierta transparente se encuentre debajo del arco.

1. Asegúrese de limpiar y secar las placas de contacto para la recarga después de cada uso para evitar que aparezcan marchas (ocasionadas por una reacción química natural entre la corriente eléctrica y el agua). En caso de aparecer manchas, puede eliminarlas frotándolas suavemente con un bastoncillo de algodón impregnado en zumo de limón o vinagre.

2. La batería se descarga durante los periodos de almacenamiento. Asegúrese de cargar el limpiafondos entre el 30 % y el 50 % de la capacidad de su batería antes de guardarlo.

3. Debe recargar la batería al menos una vez cada tres meses si no la va a usar.

- Desenchufe el adaptador externo del enchufe y desconecte el conector adaptador de la base de carga.

- Separe los accesorios de la aspiradora de piscina. Si fuera necesario, enjuague la aspiradora de piscina y sus accesorios con agua limpia. NO use detergente.

- Asegúrese de drenar el agua de la carcasa trasera a través de los orificios situados dentro de la cámara que conecta con el mango / conector de la pértiga y a través del orificio situado en la parte trasera de la carcasa.

- Asegúrese de drenar el agua del mango a través del orificio situado en la parte inferior.

• Use un paño húmedo para limpiar y secar la aspiradora de piscina y sus accesorios.

- Guárdelos en una zona bien ventilada y libre de luz solar, calor, fuentes de ignición y productos químicos para piscina, fuera del alcance de los niños. La temperatura ambiente de almacenamiento debe ser de 10 °C - 25 °C. NOTA: Una temperatura de almacenamiento superior podría reducir la vida útil de la batería.

¡ATENCIÓN!

- No intente nuca desmontar la aspiradora de piscina.

- No intente, bajo ninguna circunstancia, desmontar la aspiradora de piscina y sustituir el propulsor, el motor y la batería por sí mismo.

¡PRECAUCIÓN!

- El calor excesivo puede dañar la batería y reducir su vida útil.

Consulte con su distribuidor para la sustitución de la batería si ocurre lo siguiente:

- La batería parece dañada o no se carga completamente.

- El tiempo de funcionamiento de la batería se ha reducido considerablemente. Observe y anote el tiempo de funcionamiento durante los primeros usos (con una carga completa). Use esta información como referencia para comparer el tiempo de funcionamiento en el futuro.

- La batería debe sacarse de la aspiradora de piscina antes de ser desechada.

- La aspiradora de piscina debe estar desconectada de la alimentación eléctrica para retirar la batería.

- La batería debe desecharse de manera segura y de acuerdo con las ordenanzas o regulaciones locales.

NOTA: Un mantenimiento incorrecto puede reducir la vida útil de la batería y afectar a su capacidad.

ELIMINACIÓN DE LA BATERÍA (Debe hacerlo un técnico autorizado)

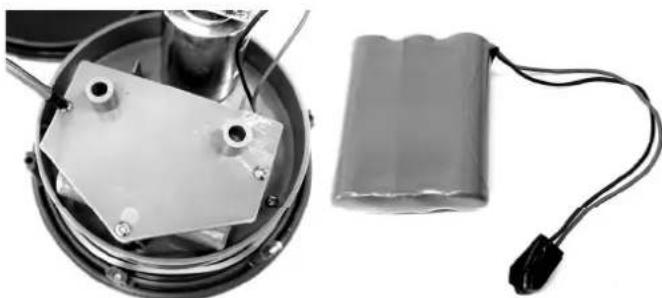

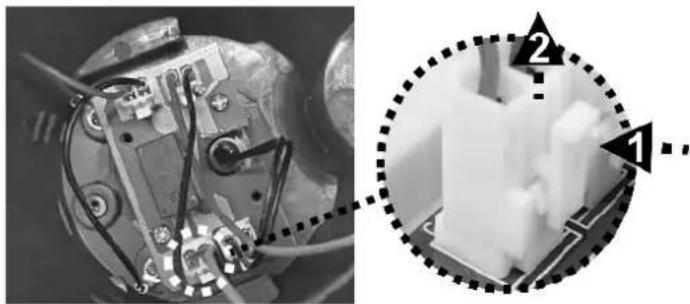

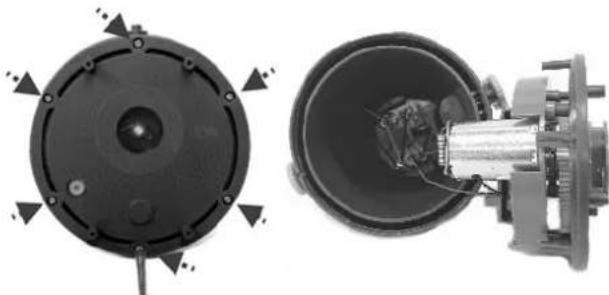

Su aspiradora de piscina está equipada con un paquete de baterías de iones de litio recargable que no requiere mantenimiento y que debe ser desechado correctamente. Su reciclaje es obligatorio; contacte con su autoridad local para obtener más información.

¡ATENCIÓN! Nunca debe intentar desmontar un paquete de baterías.

• Retire todos los objetos personales, como anillos, pulseras, collares y relojes, cuando el paquete de baterías esté desconectado de la aspiradora de piscina.
• Una batería puede generar una corriente de cortocircuito lo suficientemente elevada como para soldar un anillo (u objeto similar) al metal, causando graves quemaduras.
• Al retirar el paquete de baterías debe llevar gafas protectoras, guantes y ropa protectora.
• Evite tocar los cables y que éstos entren en contacto con cualquier objeto metálico, lo cual podría causar chispas y/o un cortocircuito en la batería.
• No fume ni permita la presencia de chispas o llamas cerca de la batería ni de la aspiradora de piscina.
• No exponga la batería al fuego o a calor intenso, ya que se podría producir una explosión.

¡PRECAUCIÓN!

Si se produce una fuga, evite entrar en contacto con los líquidos y coloque la batería dañada en una bolsa de plástico.

• Si los líquidos de la fuga entran en contacto con piel o ropa, lávese inmediatamente con mucha agua y jabón.
• Si los líquidos de la fuga entran en contacto con sus ojos, no los frote; láveselos inmediatamente con agua fresca durante un mínimo de 15 minutos sin frotar. Busque atención médica lo antes posible.

Cómo retirar el paquete de baterías solo para la eliminación de la batería (debe hacerlo un técnico autorizado)

Herramientas recomendadas (no incluidas): Destornillador Philips

1. Gire el cierre de bloqueo (de cada lado) en sentido contrario a las agujas del reloj hasta que apunte hacia el punto verde (posición de desbloqueo) para desbloquear y separar la carcasa trasera de la tapa transparente.
2. Use el destornillador para desatornillar los 4 tornillos situados en la placa superior y luego retire la placa de la carcasa trasera para acceder a la cubierta de la misma.

1. Desatornille los 6 tornillos y retire la cubierta para acceder al PCBA, al conjunto del motor y al paquete de la batería.

1. Para soltar el cable de conexión de las baterías, presione el clip del conector y tire de él.

1. Desatornille los 3 tornillos para retirar la tapa del compartimento de las baterías y, a continuación, extraiga el paquete de las baterías. NOTA: Envuelva inmediatamente con cinta aislante el conector para evitar que los extremos de ambos cables entren en contacto y se produzca un cortocircuito.

Problema Posible		causa Solución
La aspiradora de piscina no captura los deshechos		La batería se está acabando Vuelva a cargar la batería.
		El propulsor está atascado	Apague la aspiradora de piscina y compruebe visualmente el hueco situado en el centro de la aspiradora para ver si el propulsor está atascado a causa de restos grandes. Si es posible, use una herramienta pequeña para retirar los restos con mucho cuidado. Si es necesario, contacte con su proveedor para obtener más instrucciones.¡ATENCIÓN! Asegúrese de que la aspiradora de piscina está desconectada antes de manipular la unidad.
		El propulsor está roto Contacte con su proveedor para sustituir el propulsor.
		Base esta llena Limpie la base
		Restos grandes / gran volumen de restos	Retire el cabezal de succión pivotante (no recomendado en el caso de spa, ya que podría arañar la superficie.
La suciedad sale de la base		La solapa de la boquilla de succión está rota	La solapa de la boquilla de succión actúa como una compuerta, evitando que los restos salgan del filtro. Contacte con su proveedor para sustituir piezas y recibir instrucciones.
		Placa filtrante esta dañada.	Reemplaza con una placa filtrante
El mango / conector de la pérgola no se puede fijar al conjunto.		El pasador lateral está roto Sustitúyalo por un nuevo mango / conector de pértiga.
La aspiradora de piscina está activada aunque el interruptor indica que está apagada		La presencia de objetos magnéticos en las proximidades ha enendido el motor sin querer	Aleje los objetos magnéticos de la aspiradora de piscina.
La aspiradora de piscina no se puede cargar / recargar		La batería está dañada Contacte con su proveedor para sustituir la batería.¡ATENCIÓN! NO abra la aspiradora de piscina ni sustituya la batería por si mismo. Podría sufrir heridas graves o fatales y la garantía quedaría anulada.
		Las placas de contacto de la base de carga y la unidad no están conectadas.	Asegúrese de que la base de carga está montada en la unidad de manera correcta, de modo que sus placas de contacto se toquen.
		El adaptador externo no funciona	Contacte con su proveedor para la sustitución.¡ATENCIÓN! Si usa un adaptador externo incorrecto podría dañar la aspiradora de piscina / la batería, por lo que la garantía quedaría anulada.
La aspiradora no se desplaza fácilmente.		Una rueda esta blocada/dañada	Limpie la rueda/Reemplaza la rueda.
		Cepillo de la base esta dañado	Reemplaza el cepillo dañado.
El tiempo de funcionamiento es inferior al esperado		La batería no está completamente cargada	Cargue la aspiradora de piscina al menos durante 6 horas. NOTA: Si aparecen manchas en las placas de contacto para la recarga, limpielas con un bastoncillo de algodón impregnado en zumo de limón o vinagre.
Programas medioambientales, Directiva Europea WEEE
	Respete las regulaciones de la Unión Europea y ayúdenos a proteger el medio ambiente.Devuelva los equipos eléctricos desechados al punto indicado por su municipio, en el que se recicle correctamente el equipo eléctrico y electrónico. No lo deposite en contenedores de basura sin separar. En el caso de objetos que incluyan pilas, sáquelas antes de depositar el producto.
	© 2020 Kokido Development Ltd.Todos los derechos reservados. Queda prohibida la reproducción o transmisión parcial o total de este documento de ninguna forma y por ningún medio electrónico, mecánico, en fotocopia, grabación u otros, sin la autorización previa por escrito de Kokido Development, Ltd. (V2).

Si necesita una copia digital de este manual de instrucciones, contacte con nuestro servicio de Atención al Cliente por correo electrónico: [e-mail]

GUARDE ESTAS INSTRUCCIONES

Nos reservamos el derecho de modificar la totalidad o parte de las características de los artículos o contenidos de este documento sin aviso previo. Patentes Internacionales pendientes
